Матеріал для пакування, упаковка, що містить контейнер, внутрішня обробка контейнера та обгортка для контейнера

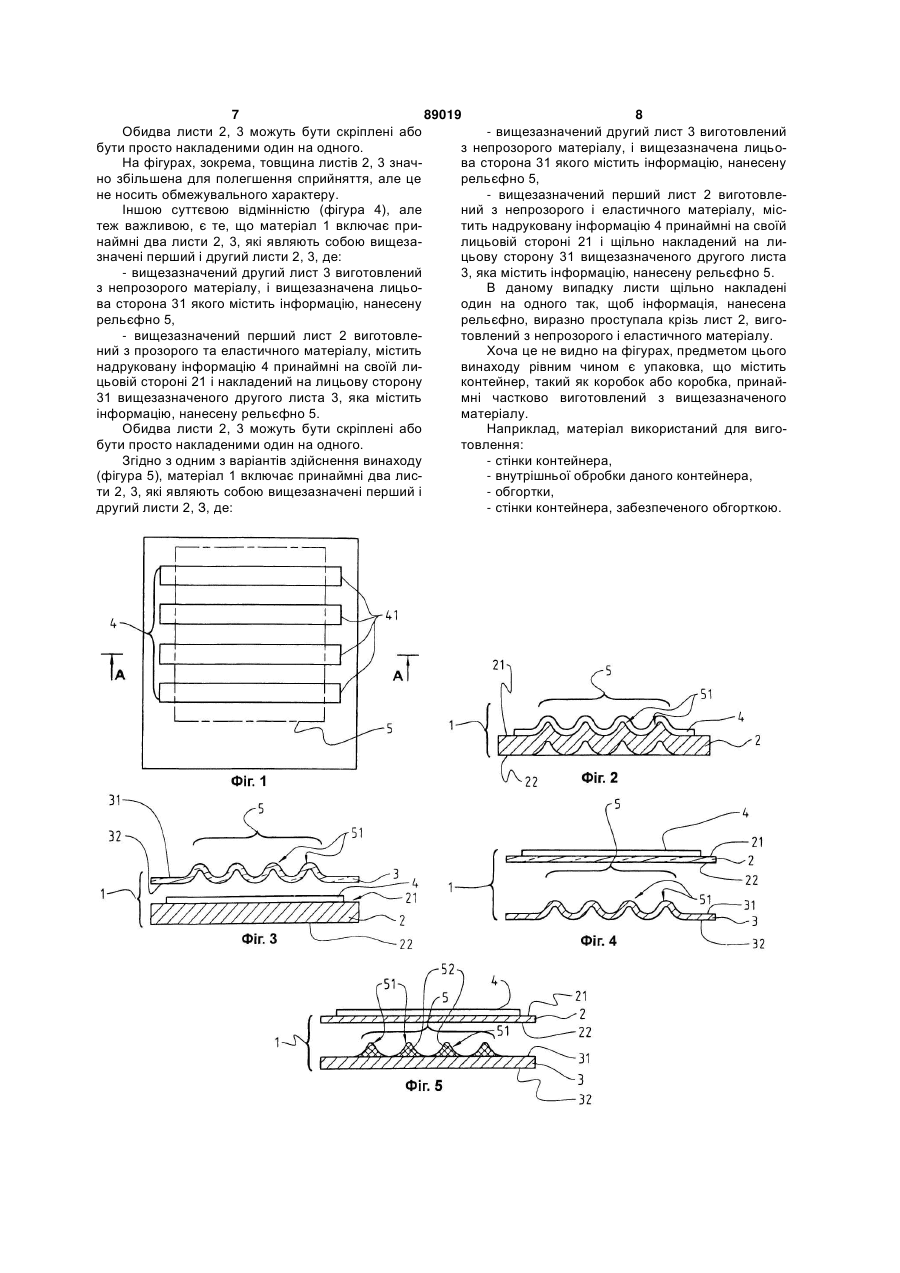

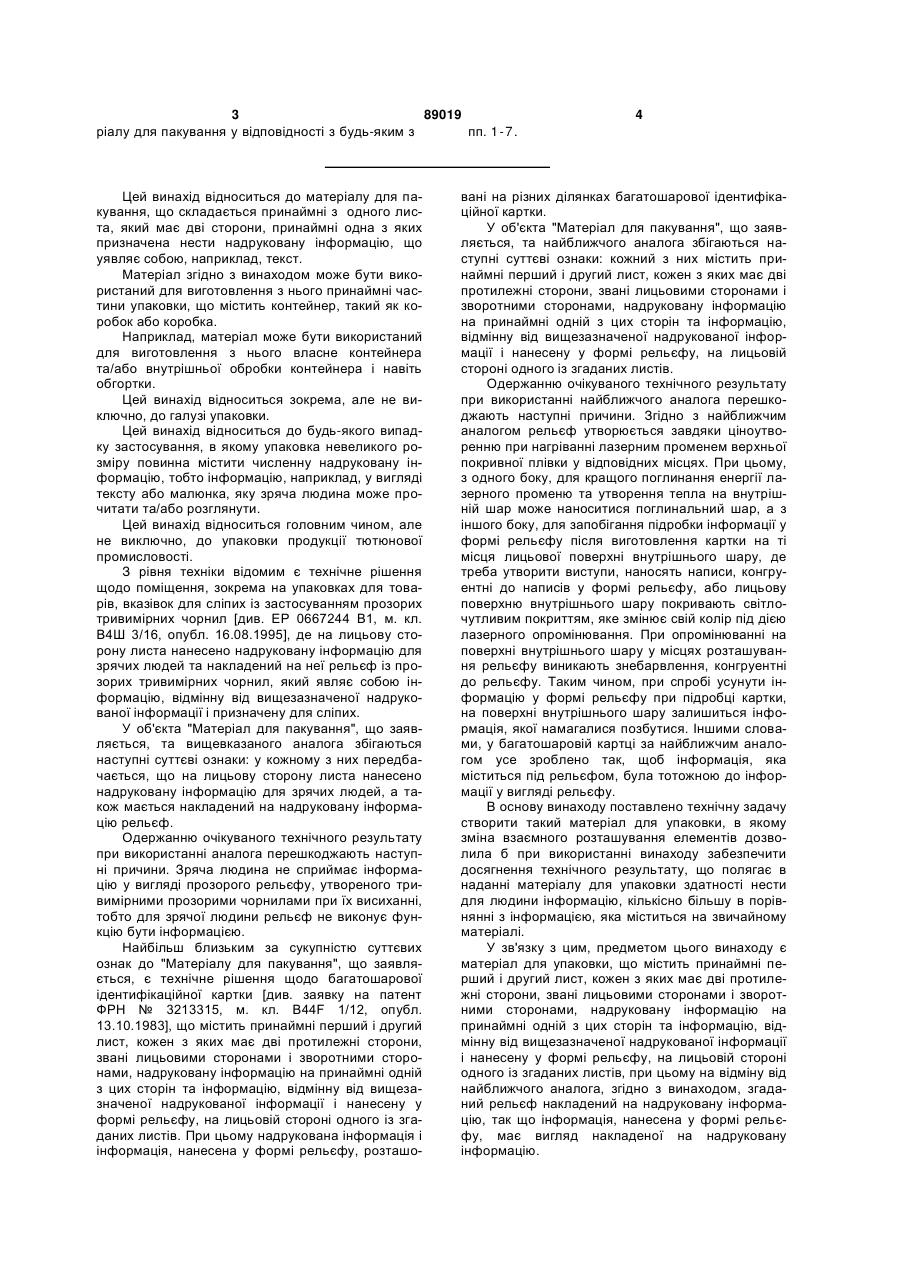

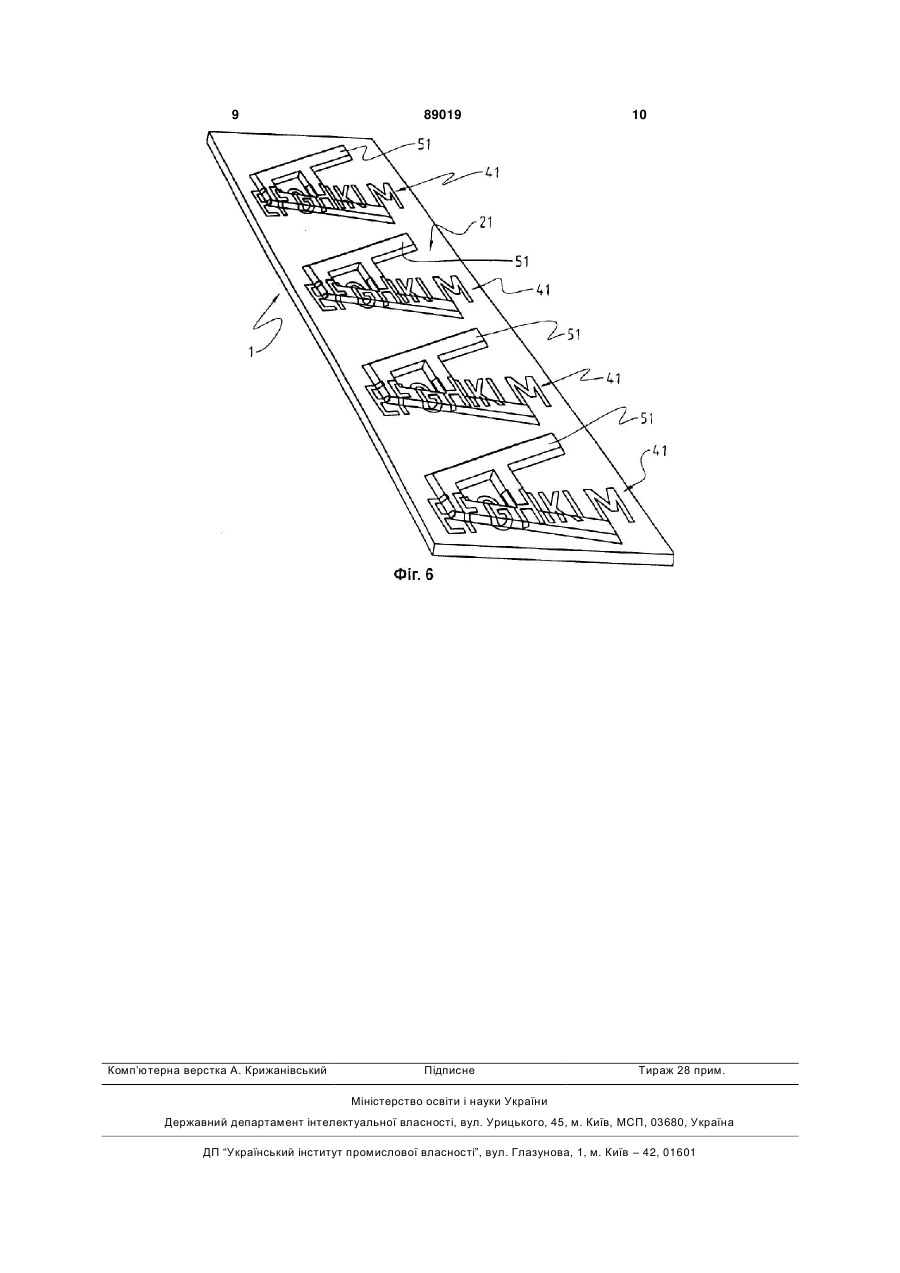

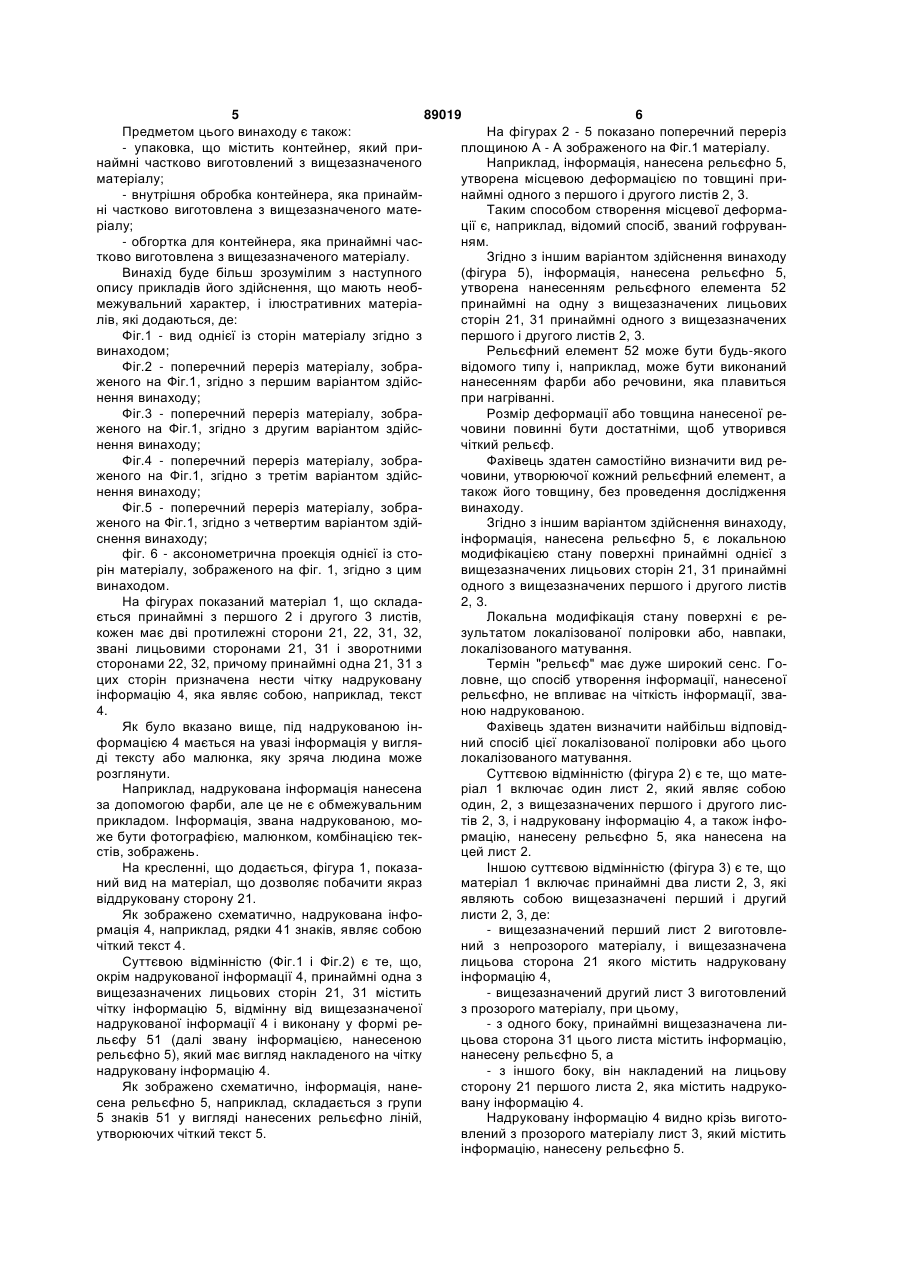

1. Матеріал для пакування, що містить принаймні перший і другий листи, кожен з яких має дві протилежні сторони, звані лицьовими сторонами і зворотними сторонами, надруковану інформацію на принаймні одній з цих сторін та інформацію, відмінну від вищезазначеної надрукованої інформації і нанесену у формі рельєфу, на лицьовій стороні одного із згаданих листів, який відрізняється тим, що рельєф накладений на надруковану інформацію (4), так що інформація (5), нанесена у формі рельєфу (51), має вигляд накладеної на надруковану інформацію (4). 2. Матеріал за п. 1, який відрізняється тим, що інформація, нанесена у формі рельєфу (5), утворена місцевою деформацією по товщині принаймні одного з першого і другого листів (2, 3). 3. Матеріал за п. 1, який відрізняється тим, що інформація, нанесена у формі рельєфу (5), утворена нанесенням рельєфного елемента (52) принаймні на одну з вищезазначених лицьових сторін (21, 31) принаймні одного з вищезазначених першого та другого листів (2, 3). 4. Матеріал за п. 1, який відрізняється тим, що інформація, нанесена у формі рельєфу (5), є локальною модифікацією стану поверхні принаймні однієї з вищезазначених лицьових сторін (21, 31) принаймні одного з вищезазначених першого та другого листів (2, 3). 5. Матеріал за будь-яким з пп. 1-4, який відрізняється тим, що містить принаймні два листи (2, 2 (19) 1 3 89019 ріалу для пакування у відповідності з будь-яким з пп. 1-7. Цей винахід відноситься до матеріалу для пакування, що складається принаймні з одного листа, який має дві сторони, принаймні одна з яких призначена нести надруковану інформацію, що уявляє собою, наприклад, текст. Матеріал згідно з винаходом може бути використаний для виготовлення з нього принаймні частини упаковки, що містить контейнер, такий як коробок або коробка. Наприклад, матеріал може бути використаний для виготовлення з нього власне контейнера та/або внутрішньої обробки контейнера і навіть обгортки. Цей винахід відноситься зокрема, але не виключно, до галузі упаковки. Цей винахід відноситься до будь-якого випадку застосування, в якому упаковка невеликого розміру повинна містити численну надруковану інформацію, тобто інформацію, наприклад, у вигляді тексту або малюнка, яку зряча людина може прочитати та/або розглянути. Цей винахід відноситься головним чином, але не виключно, до упаковки продукції тютюнової промисловості. З рівня техніки відомим є технічне рішення щодо поміщення, зокрема на упаковках для товарів, вказівок для сліпих із застосуванням прозорих тривимірних чорнил [див. ЕР 0667244 В1, м. кл. В4Ш 3/16, опубл. 16.08.1995], де на лицьову сторону листа нанесено надруковану інформацію для зрячих людей та накладений на неї рельєф із прозорих тривимірних чорнил, який являє собою інформацію, відмінну від вищезазначеної надрукованої інформації і призначену для сліпих. У об'єкта "Матеріал для пакування", що заявляється, та вищевказаного аналога збігаються наступні суттєві ознаки: у кожному з них передбачається, що на лицьову сторону листа нанесено надруковану інформацію для зрячих людей, а також мається накладений на надруковану інформацію рельєф. Одержанню очікуваного технічного результату при використанні аналога перешкоджають наступні причини. Зряча людина не сприймає інформацію у вигляді прозорого рельєфу, утвореного тривимірними прозорими чорнилами при їх висиханні, тобто для зрячої людини рельєф не виконує функцію бути інформацією. Найбільш близьким за сукупністю суттєвих ознак до "Матеріалу для пакування", що заявляється, є технічне рішення щодо багатошарової ідентифікаційної картки [див. заявку на патент ФРН № 3213315, м. кл. B44F 1/12, опубл. 13.10.1983], що містить принаймні перший і другий лист, кожен з яких має дві протилежні сторони, звані лицьовими сторонами і зворотними сторонами, надруковану інформацію на принаймні одній з цих сторін та інформацію, відмінну від вищезазначеної надрукованої інформації і нанесену у формі рельєфу, на лицьовій стороні одного із згаданих листів. При цьому надрукована інформація і інформація, нанесена у формі рельєфу, розташо 4 вані на різних ділянках багатошарової ідентифікаційної картки. У об'єкта "Матеріал для пакування", що заявляється, та найближчого аналога збігаються наступні суттєві ознаки: кожний з них містить принаймні перший і другий лист, кожен з яких має дві протилежні сторони, звані лицьовими сторонами і зворотними сторонами, надруковану інформацію на принаймні одній з цих сторін та інформацію, відмінну від вищезазначеної надрукованої інформації і нанесену у формі рельєфу, на лицьовій стороні одного із згаданих листів. Одержанню очікуваного технічного результату при використанні найближчого аналога перешкоджають наступні причини. Згідно з найближчим аналогом рельєф утворюється завдяки ціноутворенню при нагріванні лазерним променем верхньої покривної плівки у відповідних місцях. При цьому, з одного боку, для кращого поглинання енергії лазерного променю та утворення тепла на внутрішній шар може наноситися поглинальний шар, а з іншого боку, для запобігання підробки інформації у формі рельєфу після виготовлення картки на ті місця лицьової поверхні внутрішнього шару, де треба утворити виступи, наносять написи, конгруентні до написів у формі рельєфу, або лицьову поверхню внутрішнього шару покривають світлочутливим покриттям, яке змінює свій колір під дією лазерного опромінювання. При опромінюванні на поверхні внутрішнього шару у місцях розташування рельєфу виникають знебарвлення, конгруентні до рельєфу. Таким чином, при спробі усунути інформацію у формі рельєфу при підробці картки, на поверхні внутрішнього шару залишиться інформація, якої намагалися позбутися. Іншими словами, у багатошаровій картці за найближчим аналогом усе зроблено так, щоб інформація, яка міститься під рельєфом, була тотожною до інформації у вигляді рельєфу. В основу винаходу поставлено технічну задачу створити такий матеріал для упаковки, в якому зміна взаємного розташування елементів дозволила б при використанні винаходу забезпечити досягнення технічного результату, що полягає в наданні матеріалу для упаковки здатності нести для людини інформацію, кількісно більшу в порівнянні з інформацією, яка міститься на звичайному матеріалі. У зв'язку з цим, предметом цього винаходу є матеріал для упаковки, що містить принаймні перший і другий лист, кожен з яких має дві протилежні сторони, звані лицьовими сторонами і зворотними сторонами, надруковану інформацію на принаймні одній з цих сторін та інформацію, відмінну від вищезазначеної надрукованої інформації і нанесену у формі рельєфу, на лицьовій стороні одного із згаданих листів, при цьому на відміну від найближчого аналога, згідно з винаходом, згаданий рельєф накладений на надруковану інформацію, так що інформація, нанесена у формі рельєфу, має вигляд накладеної на надруковану інформацію. 5 89019 6 Предметом цього винаходу є також: На фігурах 2 - 5 показано поперечний переріз - упаковка, що містить контейнер, який приплощиною А - А зображеного на Фіг.1 матеріалу. наймні частково виготовлений з вищезазначеного Наприклад, інформація, нанесена рельєфно 5, матеріалу; утворена місцевою деформацією по товщині при- внутрішня обробка контейнера, яка принаймнаймні одного з першого і другого листів 2, 3. ні частково виготовлена з вищезазначеного матеТаким способом створення місцевої деформаріалу; ції є, наприклад, відомий спосіб, званий гофруван- обгортка для контейнера, яка принаймні часням. тково виготовлена з вищезазначеного матеріалу. Згідно з іншим варіантом здійснення винаходу Винахід буде більш зрозумілим з наступного (фігура 5), інформація, нанесена рельєфно 5, опису прикладів його здійснення, що мають необутворена нанесенням рельєфного елемента 52 межувальний характер, і ілюстративних матеріапринаймні на одну з вищезазначених лицьових лів, які додаються, де: сторін 21, 31 принаймні одного з вищезазначених Фіг.1 - вид однієї із сторін матеріалу згідно з першого і другого листів 2, 3. винаходом; Рельєфний елемент 52 може бути будь-якого Фіг.2 - поперечний переріз матеріалу, зобравідомого типу і, наприклад, може бути виконаний женого на Фіг.1, згідно з першим варіантом здійснанесенням фарби або речовини, яка плавиться нення винаходу; при нагріванні. Фіг.3 - поперечний переріз матеріалу, зобраРозмір деформації або товщина нанесеної реженого на Фіг.1, згідно з другим варіантом здійсчовини повинні бути достатніми, щоб утворився нення винаходу; чіткий рельєф. Фіг.4 - поперечний переріз матеріалу, зобраФахівець здатен самостійно визначити вид реженого на Фіг.1, згідно з третім варіантом здійсчовини, утворюючої кожний рельєфний елемент, а нення винаходу; також його товщину, без проведення дослідження Фіг.5 - поперечний переріз матеріалу, зобравинаходу. женого на Фіг.1, згідно з четвертим варіантом здійЗгідно з іншим варіантом здійснення винаходу, снення винаходу; інформація, нанесена рельєфно 5, є локальною фіг. 6 - аксонометрична проекція однієї із стомодифікацією стану поверхні принаймні однієї з рін матеріалу, зображеного на фіг. 1, згідно з цим вищезазначених лицьових сторін 21, 31 принаймні винаходом. одного з вищезазначених першого і другого листів На фігурах показаний матеріал 1, що склада2, 3. ється принаймні з першого 2 і другого 3 листів, Локальна модифікація стану поверхні є рекожен має дві протилежні сторони 21, 22, 31, 32, зультатом локалізованої поліровки або, навпаки, звані лицьовими сторонами 21, 31 і зворотними локалізованого матування. сторонами 22, 32, причому принаймні одна 21, 31 з Термін "рельєф" має дуже широкий сенс. Гоцих сторін призначена нести чітку надруковану ловне, що спосіб утворення інформації, нанесеної інформацію 4, яка являє собою, наприклад, текст рельєфно, не впливає на чіткість інформації, зва4. ною надрукованою. Як було вказано вище, під надрукованою інФахівець здатен визначити найбільш відповідформацією 4 мається на увазі інформація у вигляний спосіб цієї локалізованої поліровки або цього ді тексту або малюнка, яку зряча людина може локалізованого матування. розглянути. Суттєвою відмінністю (фігура 2) є те, що матеНаприклад, надрукована інформація нанесена ріал 1 включає один лист 2, який являє собою за допомогою фарби, але це не є обмежувальним один, 2, з вищезазначених першого і другого лисприкладом. Інформація, звана надрукованою, мотів 2, 3, і надруковану інформацію 4, а також інфоже бути фотографією, малюнком, комбінацією текрмацію, нанесену рельєфно 5, яка нанесена на стів, зображень. цей лист 2. На кресленні, що додається, фігура 1, показаІншою суттєвою відмінністю (фігура 3) є те, що ний вид на матеріал, що дозволяє побачити якраз матеріал 1 включає принаймні два листи 2, 3, які віддруковану сторону 21. являють собою вищезазначені перший і другий Як зображено схематично, надрукована інфолисти 2, 3, де: рмація 4, наприклад, рядки 41 знаків, являє собою - вищезазначений перший лист 2 виготовлечіткий текст 4. ний з непрозорого матеріалу, і вищезазначена Суттєвою відмінністю (Фіг.1 і Фіг.2) є те, що, лицьова сторона 21 якого містить надруковану окрім надрукованої інформації 4, принаймні одна з інформацію 4, вищезазначених лицьових сторін 21, 31 містить - вищезазначений другий лист 3 виготовлений чітку інформацію 5, відмінну від вищезазначеної з прозорого матеріалу, при цьому, надрукованої інформації 4 і виконану у формі ре- з одного боку, принаймні вищезазначена лильєфу 51 (далі звану інформацією, нанесеною цьова сторона 31 цього листа містить інформацію, рельєфно 5), який має вигляд накладеного на чітку нанесену рельєфно 5, а надруковану інформацію 4. - з іншого боку, він накладений на лицьову Як зображено схематично, інформація, нанесторону 21 першого листа 2, яка містить надрукосена рельєфно 5, наприклад, складається з групи вану інформацію 4. 5 знаків 51 у вигляді нанесених рельєфно ліній, Надруковану інформацію 4 видно крізь виготоутворюючих чіткий текст 5. влений з прозорого матеріалу лист 3, який містить інформацію, нанесену рельєфно 5. 7 89019 8 Обидва листи 2, 3 можуть бути скріплені або - вищезазначений другий лист 3 виготовлений бути просто накладеними один на одного. з непрозорого матеріалу, і вищезазначена лицьоНа фігурах, зокрема, товщина листів 2, 3 значва сторона 31 якого містить інформацію, нанесену но збільшена для полегшення сприйняття, але це рельєфно 5, не носить обмежувального характеру. - вищезазначений перший лист 2 виготовлеІншою суттєвою відмінністю (фігура 4), але ний з непрозорого і еластичного матеріалу, містеж важливою, є те, що матеріал 1 включає притить надруковану інформацію 4 принаймні на своїй наймні два листи 2, 3, які являють собою вищезалицьовій стороні 21 і щільно накладений на лизначені перший і другий листи 2, 3, де: цьову сторону 31 вищезазначеного другого листа - вищезазначений другий лист 3 виготовлений 3, яка містить інформацію, нанесену рельєфно 5. з непрозорого матеріалу, і вищезазначена лицьоВ даному випадку листи щільно накладені ва сторона 31 якого містить інформацію, нанесену один на одного так, щоб інформація, нанесена рельєфно 5, рельєфно, виразно проступала крізь лист 2, виго- вищезазначений перший лист 2 виготовлетовлений з непрозорого і еластичного матеріалу. ний з прозорого та еластичного матеріалу, містить Хоча це не видно на фігурах, предметом цього надруковану інформацію 4 принаймні на своїй ливинаходу рівним чином є упаковка, що містить цьовій стороні 21 і накладений на лицьову сторону контейнер, такий як коробок або коробка, принай31 вищезазначеного другого листа 3, яка містить мні частково виготовлений з вищезазначеного інформацію, нанесену рельєфно 5. матеріалу. Обидва листи 2, 3 можуть бути скріплені або Наприклад, матеріал використаний для вигобути просто накладеними один на одного. товлення: Згідно з одним з варіантів здійснення винаходу - стінки контейнера, (фігура 5), матеріал 1 включає принаймні два лис- внутрішньої обробки даного контейнера, ти 2, 3, які являють собою вищезазначені перший і - обгортки, другий листи 2, З, де: - стінки контейнера, забезпеченого обгорткою. 9 Комп’ютерна верстка А. Крижанівський 89019 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
