Фільтрувальна система для курильного виробу та курильний виріб

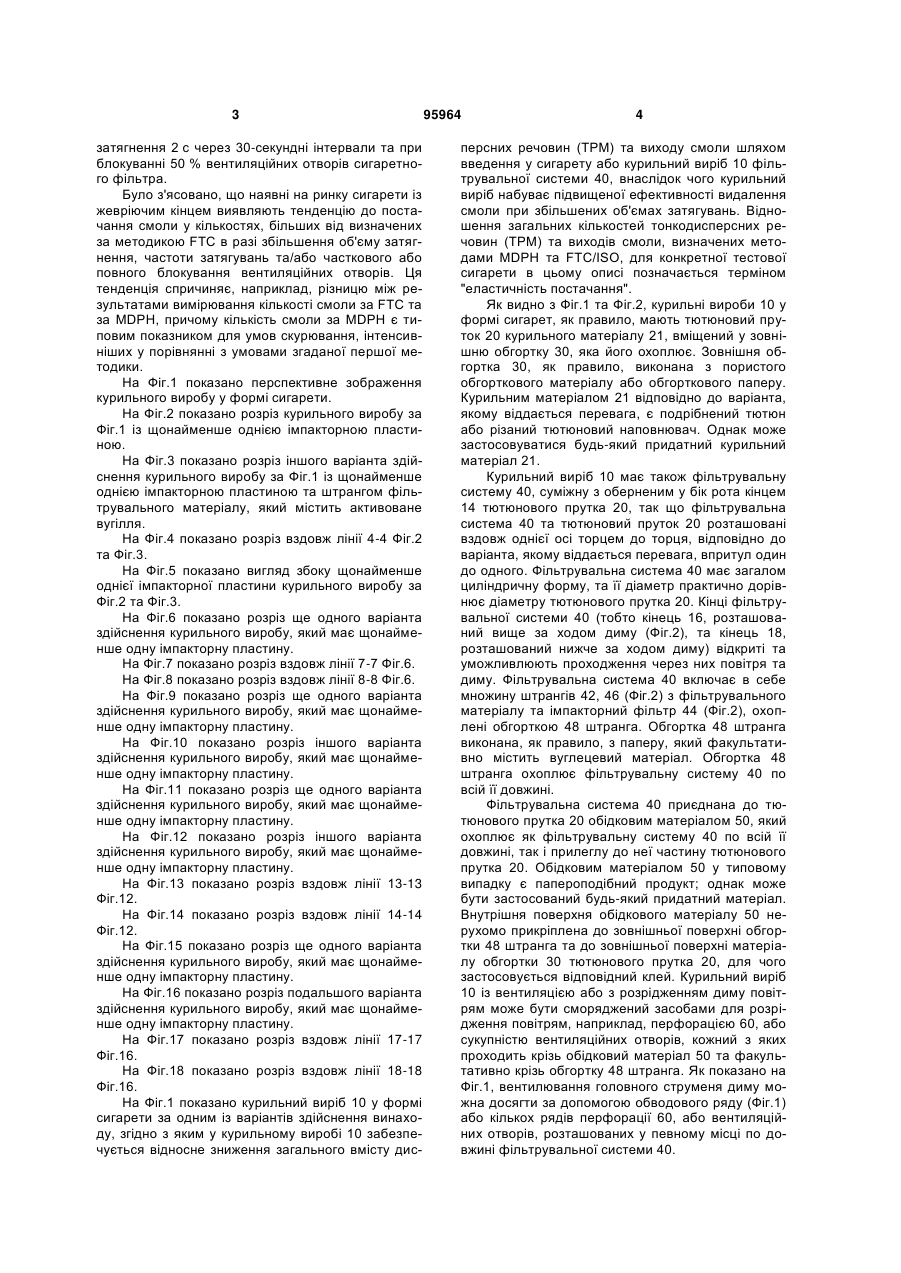

1Ф . ільтрувальна система для курильного виробу, яка включає в себе: розташований вище за ходом диму штранг фільтрувального матеріалу; імпакторний фільтр, який має щонайменше одну пластину, в якій виконано щонайменше один наскрізний отвір; розташований нижче за ходом диму штранг фільтрувального матеріалу; та порожнистий трубчастий фільтр, розташований між імпакторним фільтром та згаданим розташованим нижче за ходом диму штрангом фільтрувального матеріалу. 2. Фільтрувальна система за п. 1, яка відрізняється тим, що додатково має розташовану вище за ходом диму порожнину та розташовану нижче за ходом диму порожнину, причому розташована вище за ходом диму порожнина знаходиться між C2 2 95964 1 3 затягнення 2 с через 30-секундні інтервали та при блокуванні 50 % вентиляційних отворів сигаретного фільтра. Було з'ясовано, що наявні на ринку сигарети із жевріючим кінцем виявляють тенденцію до постачання смоли у кількостях, більших від визначених за методикою FTC в разі збільшення об'єму затягнення, частоти затягувань та/або часткового або повного блокування вентиляційних отворів. Ця тенденція спричиняє, наприклад, різницю між результатами вимірювання кількості смоли за FTC та за MDPH, причому кількість смоли за MDPH є типовим показником для умов скурювання, інтенсивніших у порівнянні з умовами згаданої першої методики. На Фіг.1 показано перспективне зображення курильного виробу у формі сигарети. На Фіг.2 показано розріз курильного виробу за Фіг.1 із щонайменше однією імпакторною пластиною. На Фіг.3 показано розріз іншого варіанта здійснення курильного виробу за Фіг.1 із щонайменше однією імпакторною пластиною та штрангом фільтрувального матеріалу, який містить активоване вугілля. На Фіг.4 показано розріз вздовж лінії 4-4 Фіг.2 та Фіг.3. На Фіг.5 показано вигляд збоку щонайменше однієї імпакторної пластини курильного виробу за Фіг.2 та Фіг.3. На Фіг.6 показано розріз ще одного варіанта здійснення курильного виробу, який має щонайменше одну імпакторну пластину. На Фіг.7 показано розріз вздовж лінії 7-7 Фіг.6. На Фіг.8 показано розріз вздовж лінії 8-8 Фіг.6. На Фіг.9 показано розріз ще одного варіанта здійснення курильного виробу, який має щонайменше одну імпакторну пластину. На Фіг.10 показано розріз іншого варіанта здійснення курильного виробу, який має щонайменше одну імпакторну пластину. На Фіг.11 показано розріз ще одного варіанта здійснення курильного виробу, який має щонайменше одну імпакторну пластину. На Фіг.12 показано розріз іншого варіанта здійснення курильного виробу, який має щонайменше одну імпакторну пластину. На Фіг.13 показано розріз вздовж лінії 13-13 Фіг.12. На Фіг.14 показано розріз вздовж лінії 14-14 Фіг.12. На Фіг.15 показано розріз ще одного варіанта здійснення курильного виробу, який має щонайменше одну імпакторну пластину. На Фіг.16 показано розріз подальшого варіанта здійснення курильного виробу, який має щонайменше одну імпакторну пластину. На Фіг.17 показано розріз вздовж лінії 17-17 Фіг.16. На Фіг.18 показано розріз вздовж лінії 18-18 Фіг.16. На Фіг.1 показано курильний виріб 10 у формі сигарети за одним із варіантів здійснення винаходу, згідно з яким у курильному виробі 10 забезпечується відносне зниження загального вмісту дис 95964 4 персних речовин (ТРМ) та виходу смоли шляхом введення у сигарету або курильний виріб 10 фільтрувальної системи 40, внаслідок чого курильний виріб набуває підвищеної ефективності видалення смоли при збільшених об'ємах затягувань. Відношення загальних кількостей тонкодисперсних речовин (ТРМ) та виходів смоли, визначених методами MDPH та FTC/ISO, для конкретної тестової сигарети в цьому описі позначається терміном "еластичність постачання". Як видно з Фіг.1 та Фіг.2, курильні вироби 10 у формі сигарет, як правило, мають тютюновий пруток 20 курильного матеріалу 21, вміщений у зовнішню обгортку 30, яка його охоплює. Зовнішня обгортка 30, як правило, виконана з пористого обгорткового матеріалу або обгорткового паперу. Курильним матеріалом 21 відповідно до варіанта, якому віддається перевага, є подрібнений тютюн або різаний тютюновий наповнювач. Однак може застосовуватися будь-який придатний курильний матеріал 21. Курильний виріб 10 має також фільтрувальну систему 40, суміжну з оберненим у бік рота кінцем 14 тютюнового прутка 20, так що фільтрувальна система 40 та тютюновий пруток 20 розташовані вздовж однієї осі торцем до торця, відповідно до варіанта, якому віддається перевага, впритул один до одного. Фільтрувальна система 40 має загалом циліндричну форму, та її діаметр практично дорівнює діаметру тютюнового прутка 20. Кінці фільтрувальної системи 40 (тобто кінець 16, розташований вище за ходом диму (Фіг.2), та кінець 18, розташований нижче за ходом диму) відкриті та уможливлюють проходження через них повітря та диму. Фільтрувальна система 40 включає в себе множину штрангів 42, 46 (Фіг.2) з фільтрувального матеріалу та імпакторний фільтр 44 (Фіг.2), охоплені обгорткою 48 штранга. Обгортка 48 штранга виконана, як правило, з паперу, який факультативно містить вуглецевий матеріал. Обгортка 48 штранга охоплює фільтрувальну систему 40 по всій її довжині. Фільтрувальна система 40 приєднана до тютюнового прутка 20 обідковим матеріалом 50, який охоплює як фільтрувальну систему 40 по всій її довжині, так і прилеглу до неї частину тютюнового прутка 20. Обідковим матеріалом 50 у типовому випадку є папероподібний продукт; однак може бути застосований будь-який придатний матеріал. Внутрішня поверхня обідкового матеріалу 50 нерухомо прикріплена до зовнішньої поверхні обгортки 48 штранга та до зовнішньої поверхні матеріалу обгортки 30 тютюнового прутка 20, для чого застосовується відповідний клей. Курильний виріб 10 із вентиляцією або з розрідженням диму повітрям може бути сморяджений засобами для розрідження повітрям, наприклад, перфорацією 60, або сукупністю вентиляційних отворів, кожний з яких проходить крізь обідковий матеріал 50 та факультативно крізь обгортку 48 штранга. Як показано на Фіг.1, вентилювання головного струменя диму можна досягти за допомогою обводового ряду (Фіг.1) або кількох рядів перфорації 60, або вентиляційних отворів, розташованих у певному місці по довжині фільтрувальної системи 40. 5 При запалюванні курильного виробу 10 у тютюновому прутку 20 утворюється головний струмінь диму, який просмоктується через тютюновий пруток та крізь фільтрувальну систему 40. У цьому описі відносні положення "вище за ходом диму" та "нижче за ходом диму" елементів фільтрувальної системи 40 та інших частин курильного виробу характеризують їх розташування відносно напряму головного струменя диму при його просмоктуванні з тютюнового прутка 20 та через фільтрувальну систему 40. На Фіг.2 показано розріз представленого на Фіг.1 варіанта курильного виробу 10 з імпакторним фільтром 44 потоку, який має щонайменше одну імпакторну пластину 70. Як видно з Фіг.2, фільтрувальна система 40 включає в себе перший, або розташований вище за ходом диму, штранг 42 з фільтрувального матеріалу, імпакторний фільтр 44 та другий, або розташований нижче за ходом диму, штранг 46 з фільтрувального матеріалу. Імпакторний фільтр 44 має першу, або розташовану вище за ходом диму, імпакторну пластину 70, в якій виконаний щонайменше один наскрізний отвір 72 (Фіг.4), а відповідно до варіанта, якому віддається більша перевага, - щонайменше два наскрізні отвори 72. Як показано на Фіг.2, розташований вище за ходом диму штранг 42 з фільтрувального матеріалу та розташований нижче за ходом диму штранг 46 із фільтрувального матеріалу мають загалом циліндричну форму, та їхній зовнішній діаметр 52 практично дорівнює діаметру тютюнового прутка 20. Фільтрувальним матеріалом відповідно до варіанта, якому віддається перевага, є ацетилцелюлоза. Однак мається на увазі, що фільтрувальний матеріал може містити ацетилцелюлозу, змішану з активованим вугіллям (такий матеріал часто зветься "джгутом із вугіллям") або будь-який інший придатний фільтрувальний матеріал та/або домішки, наприклад, ароматизатори. Для курильного виробу 10, який має загальну довжину 58 від приблизно 80 мм до 160 мм, фільтрувальна система 40 у типовому випадку має загальну довжину 56 від приблизно 15 мм до 40 мм. Фільтрувальна система 40 має також перфорацію 60, або множину вентиляційних отворів, розташовану нижче за ходом диму від імпакторного фільтра 44. При використанні у сигареті або курильному виробі 10 фільтрувальна система 40, яка має щонайменше одну імпакторну пластину 70, забезпечує мінімізацію відносної загальної кількості дисперсних речовин (ТРМ) та виходу смоли внаслідок підвищення ефективності фільтрування при збільшенні швидкості потоку або об'єму затягнення. Зокрема, діапазон ТРМ або кількості смоли, які впливають на курця внаслідок збільшення об'єму затягнення, зменшується внаслідок зниження еластичності куріння. На Фіг.3 показано розріз іншого варіанта курильного виробу 10 із щонайменше однією імпакторною пластиною 70 та розташованим вище за ходом диму штрангом 42 з джгута 45 із вугіллям. Як видно з Фіг.3, фільтрувальна система 40 включає в себе перший, або розташований вище за ходом диму, штранг 42 із фільтрувального матеріалу, 95964 6 який включає в себе ацетилцелюлозний елемент, змішаний з активованим вугільним матеріалом, у формі фільтрувального штранга 45 з джгута із вугіллям. Також мається на увазі, що штранги 42, 46 із фільтрувального матеріалу можуть містити активоване вугілля у порожнині, виконаній всередині розташованих вище та нижче за ходом диму штрангів 42, 46 з ацетилцелюлозного матеріалу або суміжно з ними. За альтернативним варіантом розташовані вище та нижче за ходом диму штранги 42, 46 із фільтрувального матеріалу можуть містити активоване вугілля або інші сорбенти парогазової фази. На Фіг.4 показано розріз щонайменше однієї імпакторної пластини 70 курильного виробу 10 за Фіг.2 та Фіг.3 вздовж лінії 4-4. Як показано на Фіг.4, імпакторний фільтр 44 має імпакторну пластину 70, в якій виконана множина наскрізних отворів 72. Відповідно до варіанта, якому віддається перевага, імпакторна пластина 70 має діаметр 110 від приблизно 7,0 мм до 8,0 мм, більша перевага віддається діаметру від приблизно 7,4 мм до 7,8 мм. Відповідно до варіанта, якому віддається перевага, в імпакторній пластині 70 виконані щонайменше два наскрізні отвори 72; діаметр 112 кожного з наскрізних отворів 72 становить від приблизно 0,2 мм до приблизно 0,8 мм, більша перевага віддається діаметру від приблизно 0,3 мм до 0,6 мм, а найбільша перевага - діаметру приблизно 0,4 мм. Імпакторна пластина 70 може бути виготовлена з паперу, пластмаси або металу, відповідно до варіанта, якому віддається більша перевага, - з папероподібного або іншого придатного матеріалу, який може піддаватися біорозкладанню. Відповідно до варіанта, якому віддається перевага, імпакторна пластина 70 виготовлена зі спіненої целюлози або спіненої ацетилцелюлози, або з будьякого іншого типу целюлозного або ацетилцелюлозного матеріалу, якому може бути надана бажана форма імпакторної пластини 70. Такий целюлозний матеріал може бути одержаний з тютюну, наприклад, целюлозний матеріал, одержаний із жилок тютюнового листя. На Фіг.5 показано вигляд збоку щонайменше однієї імпакторної пластини 70 курильного виробу 10 за Фіг.2 та Фіг.3. Як видно з Фіг.5, імпакторна пластина 70 відповідно до варіанта, якому віддається перевага, має довжину 114 від приблизно 2,0 мм до 6,0 мм, більша перевага віддається довжині від приблизно 3,0 мм до 5,0 мм; довжина 115 внутрішньої частини становить від приблизно 1,0 мм до 3,0 мм, більша перевага віддається довжині внутрішньої частини від приблизно 1,5 мм до 2,25 мм. Проміжок 116 (тобто різниця між зовнішньою довжиною 114 та довжиною внутрішньої частини 115, поділена на 2) відповідно до варіанта, якому віддається перевага, становить від приблизно 1,5 мм до приблизно 2,25 мм. Проміжок 116, утворений внаслідок різниці між зовнішньою довжиною 114 та довжиною внутрішньої частини 115, утворює розташовану вище за ходом диму порожнину 118 та розташовану нижче за ходом диму порожнину 119. Розташована вище за ходом диму порожнина 118 знаходиться між розташованим вище за ходом диму штрангом 42 фільтрувального 7 матеріалу та імпакторним фільтром 44, а розташована нижче за ходом диму порожнина 119 знаходиться між імпакторним фільтром 44 та розташованим нижче за ходом диму штрангом 46 фільтрувального матеріалу. На Фіг.6 показано розріз курильного виробу 10 за іншим варіантом здійснення, який включає в себе фільтрувальну систему 40 з імпакторним фільтром 44, який має першу, або розташовану вище за ходом диму, імпакторну пластину 80 та другу, або розташовану нижче за ходом диму, імпакторну пластину 90. Як видно з Фіг.6, фільтрувальна система 40 включає в себе перший, або розташований вище за ходом диму, штранг 42 фільтрувального матеріалу, імпакторний фільтр 44 та другий, або розташований нижче за ходом диму, штранг 46 фільтрувального матеріалу. Імпакторний фільтр 44 має першу, або розташовану вище за ходом диму, імпакторну пластину 80, в якій виконана множина наскрізних отворів 72. Наскрізні отвори 72 цієї множини, як показано на Фіг.7, рівномірно розподілені вздовж зовнішнього обводу першої пластини 80. Однак мається на увазі, що наскрізні отвори 72 цієї множини можуть бути розташовані за будь-якою відповідною схемою. Друга пластина 90, яка має центральний наскрізний отвір 92, як показано на Фіг.8, розташована нижче від першої пластини 80 за ходом диму. Розташований вище за ходом диму штранг 42 фільтрувального матеріалу та розташований нижче за ходом диму штранг 46 фільтрувального матеріалу мають загалом циліндричну форму, та їхній зовнішній діаметр 52 практично дорівнює діаметру тютюнового прутка 20. Фільтрувальним матеріалом відповідно до варіанта, якому віддається перевага, є ацетилцелюлоза. Однак згаданим матеріалом може бути джгут із вугіллям або будь-який інший придатний фільтрувальний матеріал. Для курильного виробу 10, який має загальну довжину 58 від приблизно 80 мм до 160 мм, фільтрувальна система 40 у типовому випадку має загальну довжину 56 від приблизно 15 мм до 40 мм. Обидва штранги 42, 46 фільтрувального матеріалу можуть мати однакову довжину 54, або ж розташований вище за ходом диму штранг 42 та розташований нижче за ходом диму штранг 46 можуть мати різну довжину 54. Також мається на увазі, що довжина 54 розташованих вище та нижче за ходом диму штрангів 42, 46 фільтрувального матеріалу може варіювати залежно від присутності додаткових матеріалів у фільтрувальному матеріалі, в тому числі активованого вугілля або іншого сорбенту парогазової фази диму, або домішок. Як показано на Фіг.6, імпакторний фільтр 44 має розташовану вище за ходом диму пластину 80 (Фіг.7), в якій виконана множина наскрізних отворів 72, та розташовану нижче за ходом диму пластину 90 (Фіг.8), в якій виконаний центральний наскрізний отвір 92, який знаходиться на рівній відстані від зовнішнього обводу розташованої нижче за ходом диму пластини 90. Відповідно до одного варіанта здійснення, якому віддається перевага, розташовані вище та нижче за ходом диму пластини 80, 90 мають товщину 96 (Фіг.9) від приблизно 0,5 мм до приблизно 1,5 мм, а більша перевага 95964 8 віддається товщині приблизно 1,0 мм. Відповідно до варіанта, якому віддається перевага, розташовані вище та нижче за ходом диму пластини 80, 90 мають зовнішній діаметр 110, однаковий з діаметром розташованих вище та нижче за ходом диму штрангів 42, 46 фільтрувального матеріалу. Відповідно до варіанта, якому віддається перевага, імпакторний фільтр 44 має довжину 47 від приблизно 3,0 мм до приблизно 10,0 мм, а більша перевага віддається довжині від приблизно 4,0 мм до 7,0 мм. Відповідно до варіанта, якому віддається перевага, відстань 49 між розташованою вище за ходом диму пластиною 80 та розташованою нижче за ходом диму пластиною 90 становить від приблизно 0,5 мм до 2,5 мм, більша перевага віддається відстані від приблизно 0,75 мм до приблизно 1,5 мм, а найбільша перевага - відстані приблизно 1,0 мм. Відповідно до одного варіанта, як показано на Фіг.6, розташований вище за ходом диму штранг 42 фільтрувального матеріалу та розташований нижче за ходом диму штранг 46 фільтрувального матеріалу при застосуванні імпакторного фільтра 44 зовнішнім діаметром від приблизно 7,4 мм до приблизно 7,8 мм мають зовнішній діаметр 52 від приблизно 6,5 мм до приблизно 8,5 мм. Крім того, відповідно до варіанта, якому віддається перевага, для курильного виробу, який має довжину від приблизно 80 мм до 160 мм, розташовані вище за ходом диму та нижче за ходом диму штранги 42, 46 фільтрувального матеріалу мають довжину від приблизно 2,5 мм до приблизно 20 мм, більша перевага віддається довжині від приблизно 5 мм до приблизно 10 мм, а найбільша перевага - довжині приблизно 7 мм. Далі, при застосуванні імпакторного фільтра 44 зовнішнім діаметром приблизно 7,5 мм розташовані вище та нижче за ходом диму пластини 80, 90 можуть мати зовнішній діаметр 110 від приблизно 6,5 мм до приблизно 8,5 мм. Відповідно до варіанта, якому віддається перевага, імпакторний фільтр 44 при використанні має опір просмоктуванню (RTD) менше від 60 мм вод. ст. (0,6 кПа). Розташовані вище та нижче за ходом диму пластини 80, 90 можуть бути виготовлені з паперу, пластмаси або металу будь-якої бажаної товщини. Однак відповідно до варіанта, якому віддається перевага, розташовані вище та нижче за ходом диму пластини 80, 90 виготовлені з папероподібного продукту з міркувань здатності до біорозкладання. Розташовані вище та нижче за ходом диму пластини 80, 90 вміщені між розташованими вище та нижче за ходом диму та нижче за ходом диму штрангами 42, 46 фільтрувального матеріалу, яким у варіанті, якому віддається перевага, є ацетилцелюлоза. Крім того, у варіанті, якому віддається перевага, розташовані вище та нижче за ходом диму пластини 80, 90 є невидимими для курця. На Фіг.7 показано розріз імпакторного фільтра 44 за Фіг.6 вздовж лінії 7-7. Як видно з Фіг.7, розташована вище за ходом диму пластина 80 має множину наскрізних отворів 72, які відповідно до варіанта, якому віддається перевага, равномірно розподілені вздовж обводу пластини. Відповідно 9 до варіанта, якому віддається перевага, розташована вище за ходом диму пластина 80 має від 4 до 12 наскрізних отворів 72, більша перевага віддається кількості отворів приблизно 8. Однак мається на увазі, що може бути використана будь-яка кількість наскрізних отворів 72. Кількість наскрізних отворів 72, а також їх розміри та розташування на пластині 80 залежать від бажаного опору просмоктуванню (RTD) або перепаду тиску, а також бажаної ефективності імпакторного фільтра 44. Мається на увазі, що можуть бути застосовані також одна або кілька імпакторних пластин 70, які мають множину наскрізних отворів 72. Крім того, відстань між згаданими однією або кількома імпакторними пластинами 70 може визначатися бажаною ефективністю. Відповідно до варіанта, якому віддається перевага, наскрізні отвори 72 мають діаметр 112 від приблизно 0,2 мм до приблизно 0,8 мм, а більша перевага віддається діаметру приблизно 0,4 мм. На Фіг.8 показано розріз імпакторного фільтра 44 за Фіг.6 вздовж лінії 8-8. Як видно з Фіг.8, розташована нижче за ходом диму пластина 90 має центральний наскрізний отвір 92. Наскрізний отвір 92 має діаметр 94 від приблизно 1,0 мм до приблизно 3,0 мм, а більша перевага віддається діаметру приблизно 2,0 мм. На Фіг.9 показано розріз іншого варіанта курильного виробу 10, який включає в себе фільтрувальну систему 40, причому курильний виріб 10 забезпечує мінімізацію відносної загальної кількості дисперсних речовин (ТРМ) та виходу смоли шляхом введення у фільтрувальну систему 40 щонайменше однієї імпакторної пластини 70. Як видно з Фіг.9, курильний виріб 10 має тютюновий пруток 20 курильного матеріалу 21 та фільтрувальну систему 40 з рядом вентиляційних отворів 60. Вентиляційні отвори 60 забезпечують розріджування диму, просмоктуваного через курильний виріб 10. В альтернативному випадку, коли курильний виріб не має вентиляційних отворів 60 або отвори 60 закриті, концентрація компонентів диму, які просмоктуються через фільтрувальну систему 40, підвищена. Вентиляційні отвори 60, як показано на Фіг.9, розташовані вище за ходом диму від імпакторного фільтра 44. Однак мається на увазі, що в альтернативному варіанті вентиляційні отвори 60 можуть бути розташовані нижче за ходом диму від імпакторного фільтра 44. Імпакторний фільтр 44, як показано на Фіг.9, має розташовану вище за ходом диму пластину 80, в якій виконана множина наскрізних отворів 72, та розташовану нижче за ходом диму пластину 90, в якій виконаний центральний наскрізний отвір 92. Перфорація 60, або вентиляційні отвори, розташовані вище за ходом диму від імпакторного фільтра 44, забезпечують мінімізацію відносної загальної кількості дисперсних речовин (ТРМ) та виходу смоли шляхом мінімізації зміни потоку через обвуглену частину тютюнового прутка 20 та шляхом врівноваження потоку через тютюновий пруток 20 та вентиляційного потоку через фільтр 40 в залежності від швидкості потоку на виході розташованого нижче зо ходом диму кінця 18 фільтрувальної системи 40. Як наслідок підвищеного ступеня вен 95964 10 тилювання під впливом перфорації 60, або вентиляційних отворів, всередині фільтрувальної системи 40 може бути знижений також вміст газоподібних компонентів головного струменя диму, наприклад, монооксиду вуглецю (CO) та оксидів азоту (NO). На Фіг.10 показано ще один варіант здійснення курильного виробу 10, аналогічний Фіг.3, який включає в себе фільтрувальну систему 40, яка включає в себе розташований вище за ходом диму штранг 42 фільтрувального матеріалу у формі джгута із вугіллям, імпакторний фільтр 44, показаний на Фіг.9, та розташований нижче за ходом диму ацетилцелюлозний штранг 46. Як видно з Фіг.10, вище за ходом диму від імпакторного фільтра 44, який має розташовані вище та нижче за ходом диму пластини 80, 90, знаходиться перфорація 60, або ряд вентиляційних отворів. Розташований вище за ходом диму штранг 42 з джгута із вугіллям в цьому варіанті здійснення має довжину переважно від приблизно 15,0 мм до 30,0 мм, а більша перевага віддається довжині від приблизно 20 мм до 25 мм. На Фіг.11 показано в розрізі ще один варіант здійснення курильного виробу 10, який має фільтрувальну систему 40 з імпакторним фільтром 44, який має розташовані вище та нижче за ходом диму пластини 80, 90. Як видно з Фіг.11, імпакторний фільтр 44 розташований вище за ходом диму від перфорації 60, або вентиляційних отворів (тобто між тютюновим прутком 20 та вентиляційними отворами 60). При застосуванні цього імпакторного фільтра 44 ступінь вентиляції у курильному виробі 10 підвищується також при збільшенні об'єму затягування і, таким чином, потік повітря через обвуглену частину жевріючого тютюнового прутка 20 зводиться до мінімуму. Розташована вище за ходом диму пластина 80 забезпечує зменшення загальної кількості дисперсних речовин, а розташована нижче за ходом диму пластина 90 забезпечує підвищення ступеня вентиляції при збільшенні об'єму затягування. На Фіг.12 показано ще один варіант здійснення курильного виробу 10, показаного на Фіг.11, де вентиляційні отвори 60 знаходяться нижче за ходом диму від розташованих вище та нижче за ходом диму пластин 80, 90. Як видно з Фіг.12, фільтрувальна система 40 включає в себе розташований вище за ходом диму штранг 42 з джгута 45 із вугіллям, імпакторний фільтр 44 та розташований нижче за ходом диму ацетилцелюлозний штранг 46. Імпакторний фільтр 44 має розташовану вище за ходом диму пластину 80, в якій виконана множина наскрізних отворів 72, та розташовану нижче за ходом диму пластину 90, в якій виконаний центральний наскрізний отвір 92. Кількість наскрізних отворів 72 у розташованій вище за ходом диму пластині 80 у варіанті, якому віддається перевага, становить від 2 до 12, більша перевага віддається кількості від 4 до 8, а найбільша перевага - кількості 4. Відповідно до варіанта, якому віддається перевага, наскрізні отвори 72 мають діаметр 112 від приблизно 0,2 мм до приблизно 0,6 мм, а більша перевага віддається діаметру приблизно 0,4 мм. 11 На розташованій нижче за ходом диму пластині 90 відповідно до варіанта, якому віддається перевага, у концентричному або центральному положенні знаходиться єдиний наскрізний отвір 92, який має діаметр 94 від приблизно 0,5 мм до 4 мм, а більша перевага віддається діаметру від приблизно 1,0 мм до 2,0 мм. Розташований вище за ходом диму штранг 42 з джгута із вугіллям відповідно до варіанта, якому віддається перевага, має довжину від приблизно 10 мм до 20 мм, причому більша перевага віддається довжині від приблизно 14 мм до 16 мм, а імпакторний фільтр 44 має загальну довжину приблизно 5,0 мм з проміжком 1,0мм між розташованою вище за ходом диму пластиною 80 та розташованою нижче за ходом диму пластиною 90. Розташований нижче за ходом диму штранг 46 фільтрувального матеріалу у формі ацетилцелюлози має довжину від приблизно 10 мм до 20 мм, більша перевага віддається довжині приблизно 15 мм. На Фіг.13 показано розташовану вище за ходом диму пластину 80 курильного виробу 10, показаного на Фіг.12. Як видно з Фіг.13, розташована вище за ходом диму пластина 80 має множину наскрізних отворів 72, які у варіанті, якому віддається перевага, рівномірно розподілені вздовж обводу розташованої вище за ходом диму пластини 80. Кількість наскрізних отворів 72 у розташованій вище за ходом диму пластині 80 у варіанті, якому віддається перевага, становить від 2 до 12, більша перевага віддається кількості 4. Однак мається на увазі, що може бути застосована будь-яка кількість наскрізних отворів 72. Кількість наскрізних отворів 72, а також їх розміри та розташування на пластині 80 залежать від бажаного опору просмоктуванню (RTD) або перепаду тиску, а також бажаної ефективності імпакторного фільтра 44. Мається на увазі, що можуть бути застосовані також одна або кілька розташованих вище за ходом диму пластин 80, які мають множину наскрізних отворів 72. Крім того, відстань між згаданими однією або кількома пластинами 80 та розташованою нижче за ходом диму пластиною 90 може визначатися бажаною ефективністю. Відповідно до варіанта, якому віддається перевага, наскрізні отвори 72 мають діаметр 112 від приблизно 0,2 мм до приблизно 0,8 мм, а більша перевага віддається діаметру приблизно 0,4 мм. На Фіг.14 показано розташовану нижче за ходом диму пластину 90 курильного виробу 10, показаного на Фіг.12. Як видно з Фіг.14, розташована нижче за ходом диму пластина 90 має центральний наскрізний отвір 92. Наскрізний отвір 92 має діаметр 94 від приблизно 1,0 мм до приблизно 3,0 мм, а більша перевага віддається діаметру приблизно 2,0 мм. Як видно з Фіг.13 та Фіг.14, розташовані вище та нижче за ходом диму пластини 80, 90 у варіанті, якому віддається перевага, мають зовнішній діаметр, однаковий з діаметром фільтрувальної системи 40 сигарети, і можуть бути виготовлені з пластмаси, металу, спіненої целюлози або паперового матеріалу бажаної товщини. Кількість наскрізних отворів 72, 92, а також їх розміри та розташування на пластинах 80, 90 можуть бути будь-якими при 95964 12 датними для забезпечення бажаного опору просмоктуванню (RTD), перепаду тиску, ступеня вентилювання та бажаної ефективності імпакторного фільтра 44 щодо видалення дисперсних речовин. В разі застосування кількох розташованих вище та нижче за ходом диму пластин 80, 90 відстань між пластинами 80, 90 може змінюватися залежно від бажаної ефективності. На Фіг.15 показано ще один варіант здійснення курильного виробу 10 з фільтрувальною системою 40, яка включає в себе розташований вище за ходом диму штранг 42 фільтрувального матеріалу, імпакторний фільтр 44, порожнистий ацетатний трубчастий фільтр 100 та розташований нижче за ходом диму штранг 46 фільтрувального матеріалу. Як видно з Фіг.15, імпакторний фільтр 44 має розташовану вище за ходом диму пластину 80, в якій виконана множина наскрізних отворів 72, та розташовану нижче за ходом диму пластину 90, в якій виконаний один наскрізний отвір 92. Порожнистий ацетатний трубчастий фільтр 100 знаходиться між імпакторним фільтром 44 та розташованим нижче за ходом диму штрангом 46 фільтрувального матеріалу (тобто нижче за ходом диму від імпакторного фільтра 44). Порожнистий ацетатний трубчастий фільтр 100 у варіанті, якому віддається перевага, складається з ацетилцелюлозного фільтра 104 з центральним, або концентричним, отвором 102. Фільтрувальний матеріал 104 може факультативно охоплюватися пористою обгорткою 106. Фільтрувальний матеріал 104 може також включати вугілля або інші відповідні матеріали. Як показано на Фіг.15, фільтрувальна система 40 у варіанті, якому віддається перевага, включає в себе розташований вище за ходом диму штранг 42 з ацетилцелюлозного джгута довжиною приблизно 7,0 мм, імпакторний фільтр довжиною приблизно 5,0 мм, порожнистий ацетатний трубчастий фільтр 100 довжиною приблизно 15 мм із фільтрувальним матеріалом 104 з ацетилцелюлози, змішаної з вугіллям, та розташований нижче за ходом диму штранг 46 з ацетилцелюлозного джгута довжиною від приблизно 6,0 мм до 8,0 мм, причому більша перевага віддається довжині приблизно 7,0 мм. На Фіг.16 показано ще один варіант здійснення курильного виробу 10 з імпакторним фільтром 44, який має розташовані вище та нижче за ходом диму пластини 80, 90. Як показано на Фіг.17, розташована нижче за ходом диму пластина 90 покрита мікрокапсульованим ароматизатором 130. При використанні курильного виробу мікрокапсульований ароматизатор 130 при зіткненні струменя диму високої швидкості з розташованою нижче за ходом диму пластиною 90 вивільнюється у струмінь диму. Вивільнення мікрокапсульованого ароматизатора 130 є наслідком впливу кінетичних та інших аналогічних зусиль, які виникають при зіткненні диму на високій швидкості з пластиною 90. Як показано на Фіг.16, фільтрувальна система 40 включає в себе розташований вище за ходом диму штранг 42 з джгута із вугіллям, імпакторний фільтр 44 та розташований нижче за ходом диму штранг 46 з ацетилцелюлози. Імпакторний фільтр 13 44 має розташовану вище за ходом диму пластину 80 (Фіг.17), в якій виконана множина наскрізних отворів 72, та розташовану нижче за ходом диму пластину 90 (Фіг.18), в якій виконаний один наскрізний отвір 92, з мікрокапсульованим ароматизатором 130. Кількість наскрізних отворів 72 у розташованій вище за ходом диму пластині 80 у варіанті, якому віддається перевага, становить від 2 до 12, більша перевага віддається кількості від 4 до 8, а найбільша перевага - кількості 4; їхній діаметр становить від приблизно 0,2 мм до 0,6 мм, а більша перевага віддається діаметру приблизно 0,4 мм. На розташованій нижче за ходом диму пластині 90 відповідно до варіанта, якому віддається перевага, у концентричному або центральному положенні знаходиться єдиний наскрізний отвір 92, який має діаметр 94 від приблизно 0,5 мм до 4 мм, а більша перевага віддається діаметру від приблизно 1,0 мм до 2,0 мм. Розташований вище за ходом диму штранг 42 з джгута із вугіллям відповідно до варіанта, якому віддається перевага, має довжину від приблизно 10 мм до 20 мм, причому більша перевага віддається довжині від приблизно 14 мм до 16 мм. Імпакторний фільтр 44 відповідно до варіанта, якому віддається перевага, має загальну довжину приблизно 5,0 мм з проміжком між розташованою вище за ходом диму пластиною 80 та розташованою нижче за ходом диму пластиною 90 від приблизно 0,5 мм до 2,0 мм, а більша перевага віддається проміжку приблизно 1,0 мм. Розташований нижче за ходом диму штранг 46 фільтрувального матеріалу у формі ацетилцелюлози має довжину від приблизно 10 мм до 20 мм, більша перевага віддається довжині приблизно 15 мм. Мікрокапсульований ароматизатор 130 може містити будь-які придатні матеріали, які вивільнюють аромат при зіткненні з головним струменем диму. В альтернативному варіанті ароматизатор 130 може вивільнювати аромати також під впли 95964 14 вом тепла головного струменя диму в результаті розширення, випарювання, дистиляції, розкладу або інших відповідних реакцій з головним струменем диму. Ароматизатор 130 може бути однокомпонентним або містити кілька ароматизувальних компонентів, придатних для використання у виробництві сигарет, наприклад, ментол та ванілін. За альтернативним варіантом ароматизатор 130 може вивільнювати екзотичні аромати, наприклад, м'яти, кокосового горіха, смаженого м'яса та/або тостів. Проте, може бути застосоване майже кожне ароматизувальне масло або композиція. Крім того, концентрацію ароматизатора 130 на розташованій нижче за ходом диму пластині 90 можна встановлювати або модифікувати з метою забезпечення бажаної кількості ароматизатора 130. Таким чином, концентрацію ароматизатора 130 на розташованій нижче за ходом диму пластині можна варіювати залежно від бажаного аромату та/або органолептичних потреб споживача курильного виробу. За альтернативним варіантом ароматизатор 130 може бути капсульований у формі покриття або плівки або у зовнішній стінці оболонки у формі капсули, виконаної з відповідного оболонкового матеріалу, наприклад, циклодекстрину або іншого придатного матеріалу, при цьому капсула знаходиться у розташованих вище або нижче за ходом диму штрангах 42, 46. Слід мати на увазі, що поданий вище опис стосується варіантів здійснення винаходу, яким віддається перевага, і, отже, ілюструє лише типові варіанти курильного виробу та способів його виготовлення. Мається на увазі, що для фахівця у галузі є очевидними зміни та модифікації різних варіантів здійснення винаходу, які витікають із поданої вище інформації. Відповідно, удосконалені варіанти здійснення винаходу, а також альтернативні варіанти можуть бути здійснені без виходу за межі суті та обсягу виробів та способів, представлених у формулі винаходу, що додається. 15 95964 16 17 95964 18 19 Комп’ютерна верстка М. Ломалова 95964 Підписне 20 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
