Підгузник для дорослих

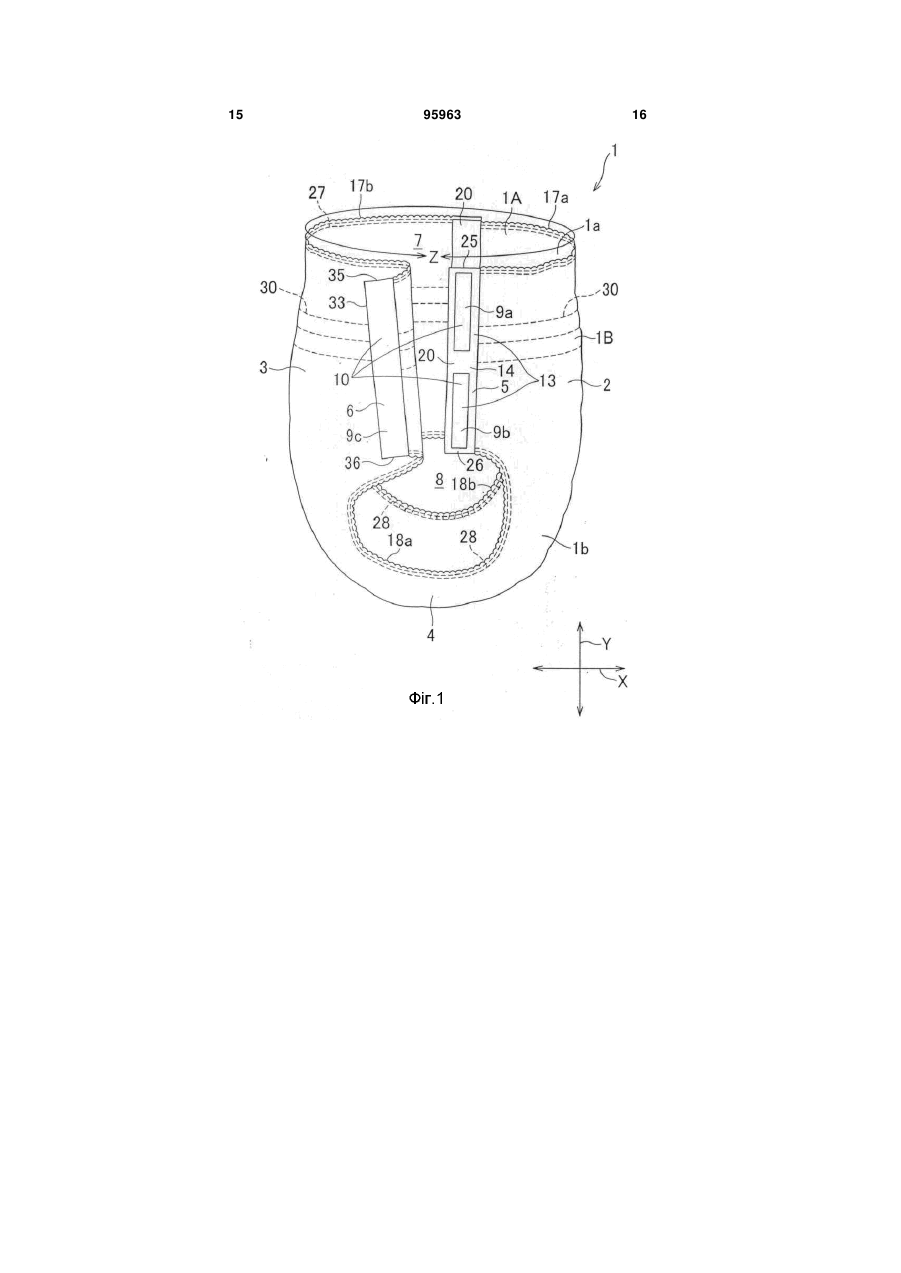

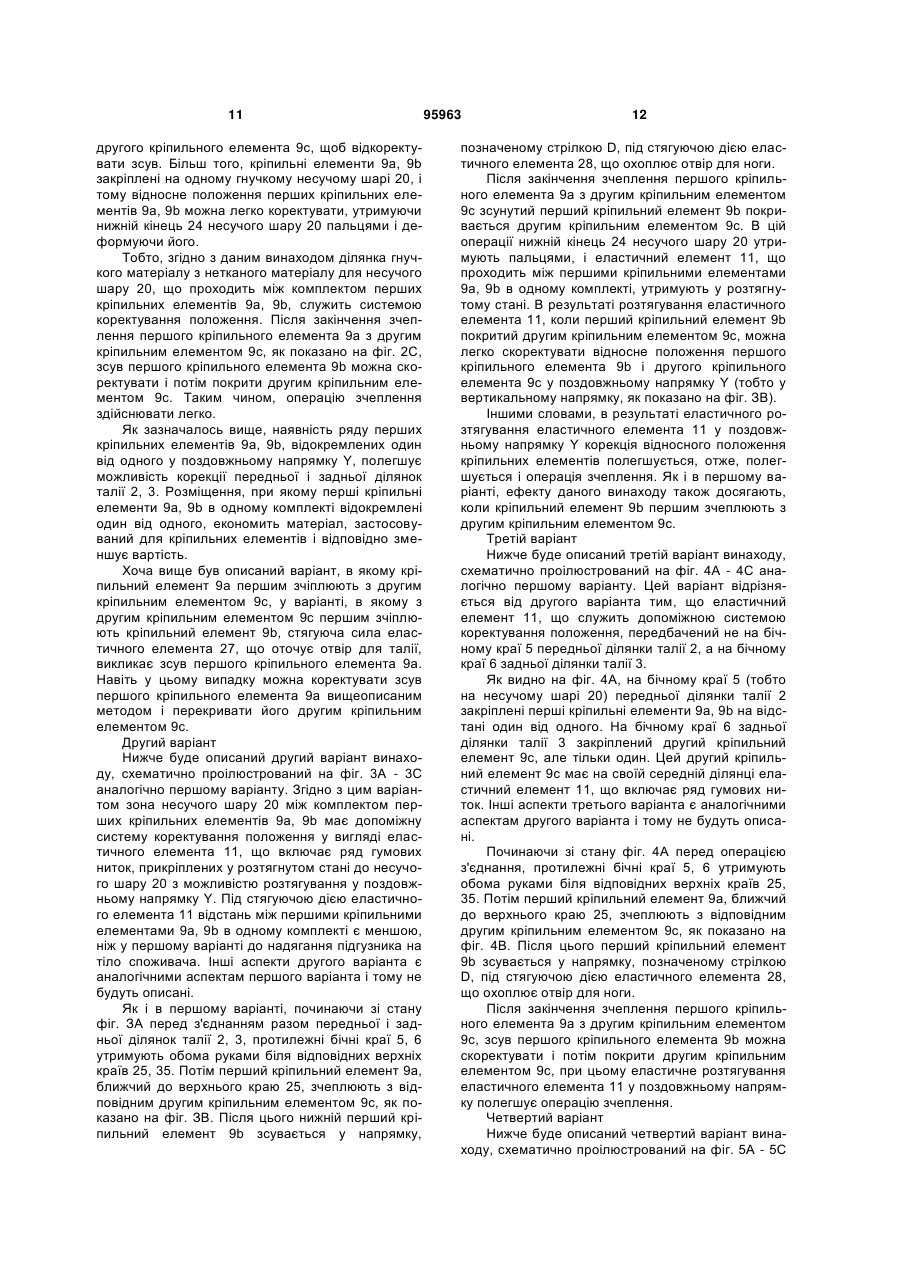

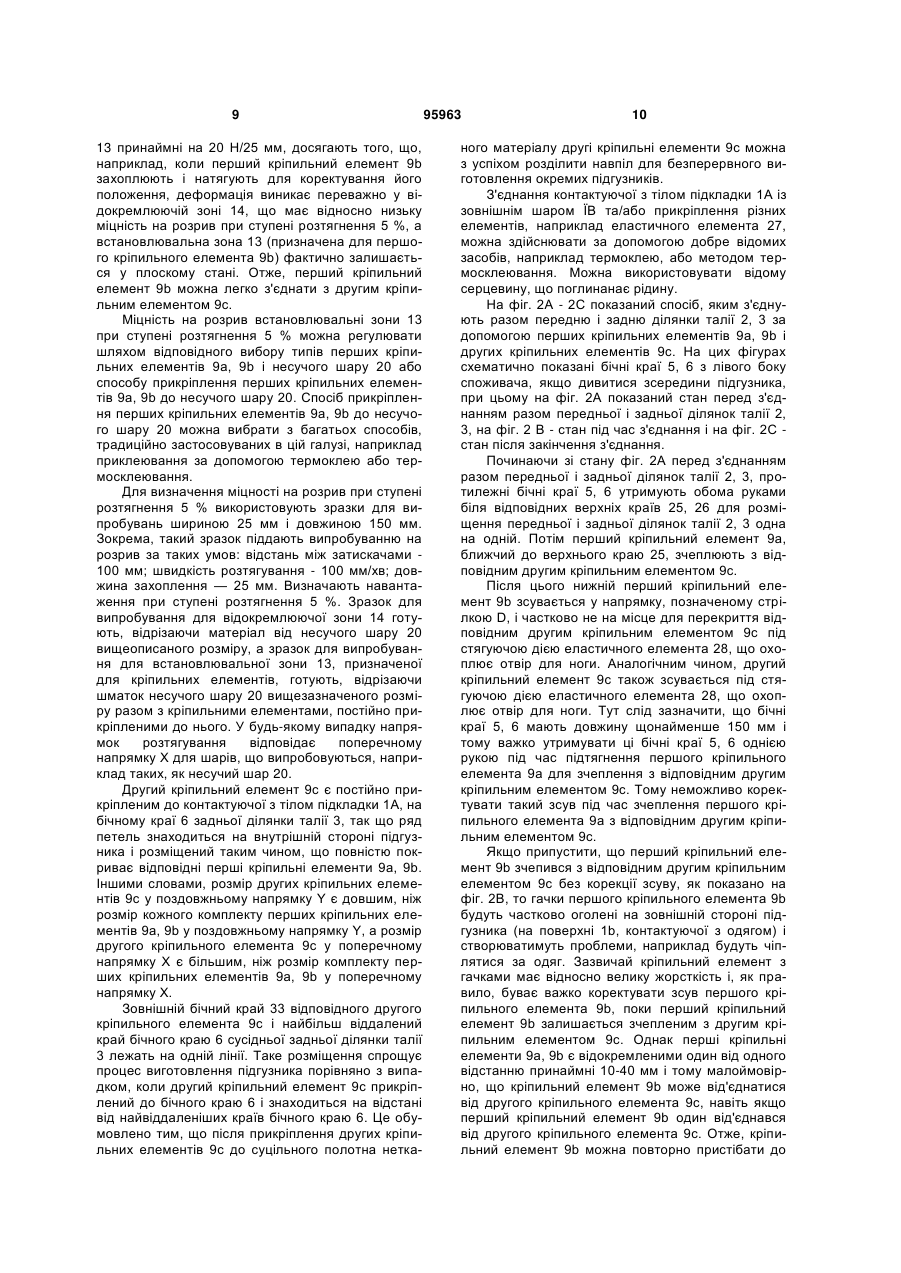

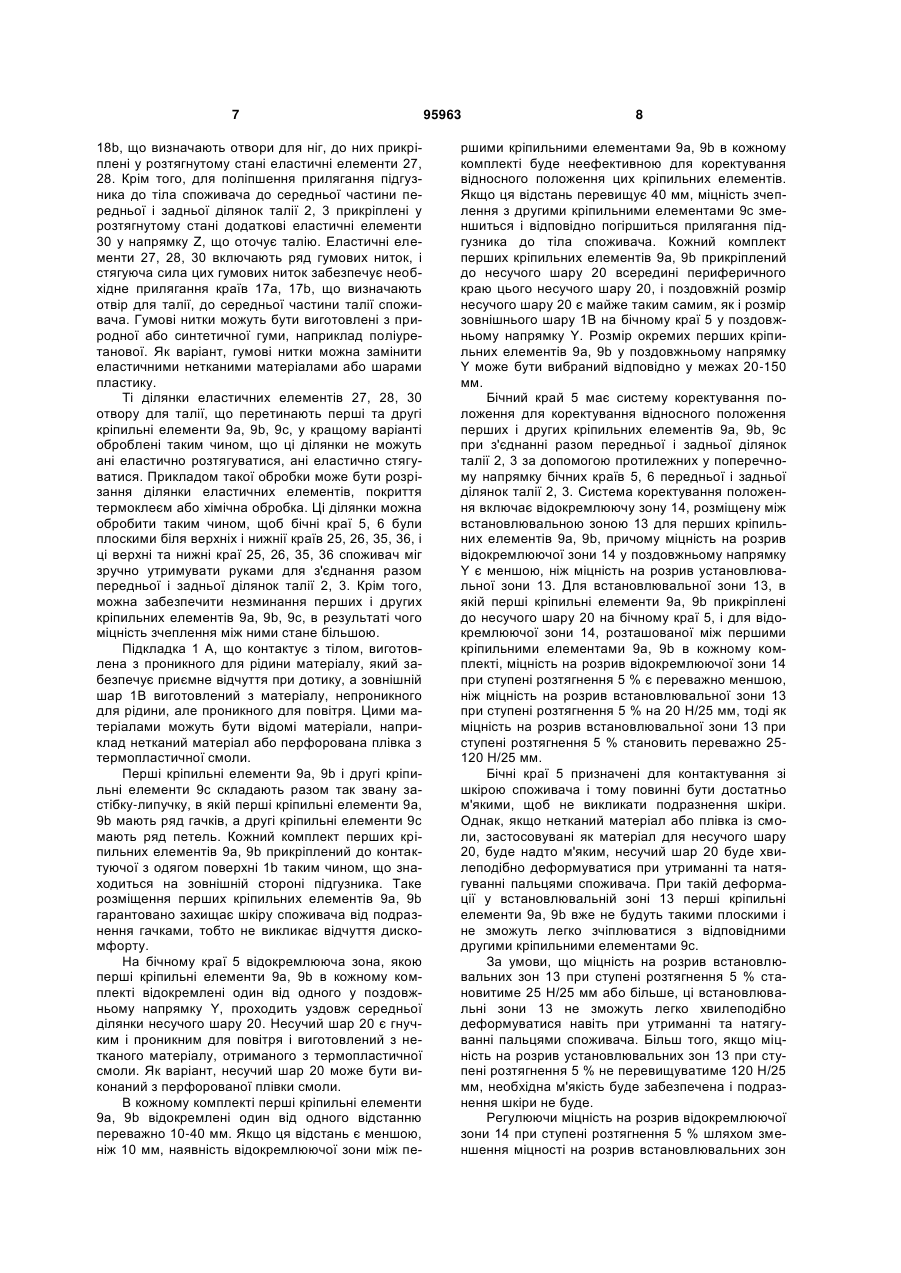

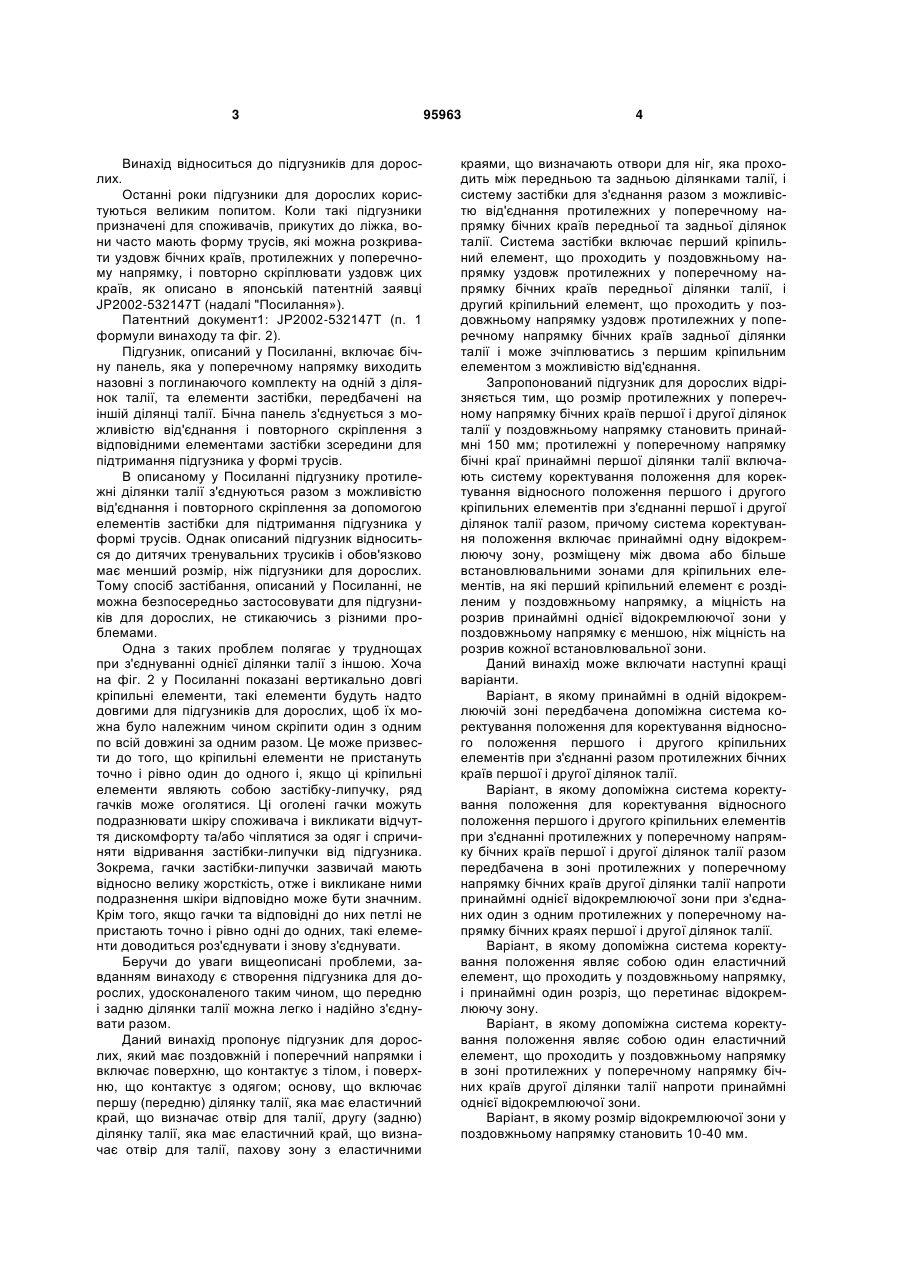

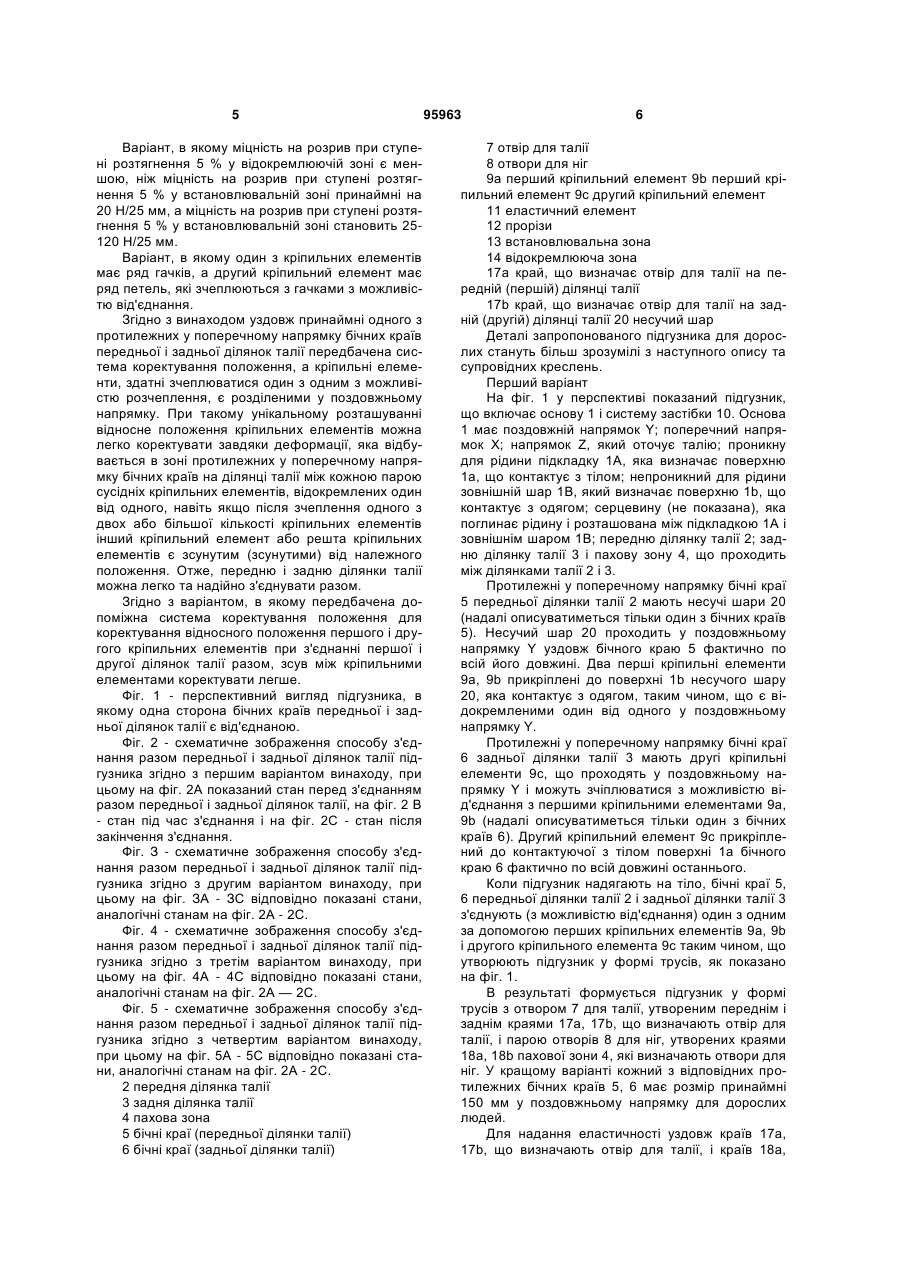

1. Підгузник для дорослих, що має: поздовжній і поперечний напрямки; поверхню, що контактує з тілом, і поверхню, що контактує з одягом; основу [1], яка включає першу (передню) ділянку талії [2] з еластичним краєм [17а], що визначає отвір для талії, другу (задню) ділянку талії [3] з еластичним краєм [17b], що визначає отвір для талії, і пахову зону [4] з еластичними краями [18а і 18b], що визначають отвори для ніг, яка проходить між передньою і задньої ділянками талії; систему застібки [10] для з'єднання з можливістю від'єднання протилежних у поперечному напрямку бічних країв передньої і задньої ділянок талії один з одним, причому система застібки включає перший кріпильний елемент [9а і 9b], що проходить у поздовжньому напрямку уздовж протилежних у поперечному напрямку бічних країв першої ділянки талії, і другий кріпильний елемент [9с], що проходить у поздовжньому напрямку уздовж протилежних у поперечному напрямку бічних країв другої ділянки талії, який може зчіплюватись з можливістю від'єднання з першим кріпильним елементом; який відрізняється тим, що 2 (19) 1 3 Винахід відноситься до підгузників для дорослих. Останні роки підгузники для дорослих користуються великим попитом. Коли такі підгузники призначені для споживачів, прикутих до ліжка, вони часто мають форму трусів, які можна розкривати уздовж бічних країв, протилежних у поперечному напрямку, і повторно скріплювати уздовж цих країв, як описано в японській патентній заявці JP2002-532147Т (надалі "Посилання»). Патентний документ1: JP2002-532147T (п. 1 формули винаходу та фіг. 2). Підгузник, описаний у Посиланні, включає бічну панель, яка у поперечному напрямку виходить назовні з поглинаючого комплекту на одній з ділянок талії, та елементи застібки, передбачені на іншій ділянці талії. Бічна панель з'єднується з можливістю від'єднання і повторного скріплення з відповідними елементами застібки зсередини для підтримання підгузника у формі трусів. В описаному у Посиланні підгузнику протилежні ділянки талії з'єднуються разом з можливістю від'єднання і повторного скріплення за допомогою елементів застібки для підтримання підгузника у формі трусів. Однак описаний підгузник відноситься до дитячих тренувальних трусиків і обов'язково має менший розмір, ніж підгузники для дорослих. Тому спосіб застібання, описаний у Посиланні, не можна безпосередньо застосовувати для підгузників для дорослих, не стикаючись з різними проблемами. Одна з таких проблем полягає у труднощах при з'єднуванні однієї ділянки талії з іншою. Хоча на фіг. 2 у Посиланні показані вертикально довгі кріпильні елементи, такі елементи будуть надто довгими для підгузників для дорослих, щоб їх можна було належним чином скріпити один з одним по всій довжині за одним разом. Це може призвести до того, що кріпильні елементи не пристануть точно і рівно один до одного і, якщо ці кріпильні елементи являють собою застібку-липучку, ряд гачків може оголятися. Ці оголені гачки можуть подразнювати шкіру споживача і викликати відчуття дискомфорту та/або чіплятися за одяг і спричиняти відривання застібки-липучки від підгузника. Зокрема, гачки застібки-липучки зазвичай мають відносно велику жорсткість, отже і викликане ними подразнення шкіри відповідно може бути значним. Крім того, якщо гачки та відповідні до них петлі не пристають точно і рівно одні до одних, такі елементи доводиться роз'єднувати і знову з'єднувати. Беручи до уваги вищеописані проблеми, завданням винаходу є створення підгузника для дорослих, удосконаленого таким чином, що передню і задню ділянки талії можна легко і надійно з'єднувати разом. Даний винахід пропонує підгузник для дорослих, який має поздовжній і поперечний напрямки і включає поверхню, що контактує з тілом, і поверхню, що контактує з одягом; основу, що включає першу (передню) ділянку талії, яка має еластичний край, що визначає отвір для талії, другу (задню) ділянку талії, яка має еластичний край, що визначає отвір для талії, пахову зону з еластичними 95963 4 краями, що визначають отвори для ніг, яка проходить між передньою та задньою ділянками талії, і систему застібки для з'єднання разом з можливістю від'єднання протилежних у поперечному напрямку бічних країв передньої та задньої ділянок талії. Система застібки включає перший кріпильний елемент, що проходить у поздовжньому напрямку уздовж протилежних у поперечному напрямку бічних країв передньої ділянки талії, і другий кріпильний елемент, що проходить у поздовжньому напрямку уздовж протилежних у поперечному напрямку бічних країв задньої ділянки талії і може зчіплюватись з першим кріпильним елементом з можливістю від'єднання. Запропонований підгузник для дорослих відрізняється тим, що розмір протилежних у поперечному напрямку бічних країв першої і другої ділянок талії у поздовжньому напрямку становить принаймні 150 мм; протилежні у поперечному напрямку бічні краї принаймні першої ділянки талії включають систему коректування положення для коректування відносного положення першого і другого кріпильних елементів при з'єднанні першої і другої ділянок талії разом, причому система коректування положення включає принаймні одну відокремлюючу зону, розміщену між двома або більше встановлювальними зонами для кріпильних елементів, на які перший кріпильний елемент є розділеним у поздовжньому напрямку, а міцність на розрив принаймні однієї відокремлюючої зони у поздовжньому напрямку є меншою, ніж міцність на розрив кожної встановлювальної зони. Даний винахід може включати наступні кращі варіанти. Варіант, в якому принаймні в одній відокремлюючій зоні передбачена допоміжна система коректування положення для коректування відносного положення першого і другого кріпильних елементів при з'єднанні разом протилежних бічних країв першої і другої ділянок талії. Варіант, в якому допоміжна система коректування положення для коректування відносного положення першого і другого кріпильних елементів при з'єднанні протилежних у поперечному напрямку бічних країв першої і другої ділянок талії разом передбачена в зоні протилежних у поперечному напрямку бічних країв другої ділянки талії напроти принаймні однієї відокремлюючої зони при з'єднаних один з одним протилежних у поперечному напрямку бічних краях першої і другої ділянок талії. Варіант, в якому допоміжна система коректування положення являє собою один еластичний елемент, що проходить у поздовжньому напрямку, і принаймні один розріз, що перетинає відокремлюючу зону. Варіант, в якому допоміжна система коректування положення являє собою один еластичний елемент, що проходить у поздовжньому напрямку в зоні протилежних у поперечному напрямку бічних країв другої ділянки талії напроти принаймні однієї відокремлюючої зони. Варіант, в якому розмір відокремлюючої зони у поздовжньому напрямку становить 10-40 мм. 5 Варіант, в якому міцність на розрив при ступені розтягнення 5 % у відокремлюючій зоні є меншою, ніж міцність на розрив при ступені розтягнення 5 % у встановлювальній зоні принаймні на 20 Н/25 мм, а міцність на розрив при ступені розтягнення 5 % у встановлювальній зоні становить 25120 Н/25 мм. Варіант, в якому один з кріпильних елементів має ряд гачків, а другий кріпильний елемент має ряд петель, які зчеплюються з гачками з можливістю від'єднання. Згідно з винаходом уздовж принаймні одного з протилежних у поперечному напрямку бічних країв передньої і задньої ділянок талії передбачена система коректування положення, а кріпильні елементи, здатні зчеплюватися один з одним з можливістю розчеплення, є розділеними у поздовжньому напрямку. При такому унікальному розташуванні відносне положення кріпильних елементів можна легко коректувати завдяки деформації, яка відбувається в зоні протилежних у поперечному напрямку бічних країв на ділянці талії між кожною парою сусідніх кріпильних елементів, відокремлених один від одного, навіть якщо після зчеплення одного з двох або більшої кількості кріпильних елементів інший кріпильний елемент або решта кріпильних елементів є зсунутим (зсунутими) від належного положення. Отже, передню і задню ділянки талії можна легко та надійно з'єднувати разом. Згідно з варіантом, в якому передбачена допоміжна система коректування положення для коректування відносного положення першого і другого кріпильних елементів при з'єднанні першої і другої ділянок талії разом, зсув між кріпильними елементами коректувати легше. Фіг. 1 - перспективний вигляд підгузника, в якому одна сторона бічних країв передньої і задньої ділянок талії є від'єднаною. Фіг. 2 - схематичне зображення способу з'єднання разом передньої і задньої ділянок талії підгузника згідно з першим варіантом винаходу, при цьому на фіг. 2А показаний стан перед з'єднанням разом передньої і задньої ділянок талії, на фіг. 2 В - стан під час з'єднання і на фіг. 2С - стан після закінчення з'єднання. Фіг. З - схематичне зображення способу з'єднання разом передньої і задньої ділянок талії підгузника згідно з другим варіантом винаходу, при цьому на фіг. ЗА - ЗС відповідно показані стани, аналогічні станам на фіг. 2А - 2С. Фіг. 4 - схематичне зображення способу з'єднання разом передньої і задньої ділянок талії підгузника згідно з третім варіантом винаходу, при цьому на фіг. 4А - 4С відповідно показані стани, аналогічні станам на фіг. 2А — 2С. Фіг. 5 - схематичне зображення способу з'єднання разом передньої і задньої ділянок талії підгузника згідно з четвертим варіантом винаходу, при цьому на фіг. 5А - 5С відповідно показані стани, аналогічні станам на фіг. 2А - 2С. 2 передня ділянка талії 3 задня ділянка талії 4 пахова зона 5 бічні краї (передньої ділянки талії) 6 бічні краї (задньої ділянки талії) 95963 6 7 отвір для талії 8 отвори для ніг 9а перший кріпильний елемент 9b перший кріпильний елемент 9с другий кріпильний елемент 11 еластичний елемент 12 прорізи 13 встановлювальна зона 14 відокремлююча зона 17а край, що визначає отвір для талії на передній (першій) ділянці талії 17b край, що визначає отвір для талії на задній (другій) ділянці талії 20 несучий шар Деталі запропонованого підгузника для дорослих стануть більш зрозумілі з наступного опису та супровідних креслень. Перший варіант На фіг. 1 у перспективі показаний підгузник, що включає основу 1 і систему застібки 10. Основа 1 має поздовжній напрямок Y; поперечний напрямок X; напрямок Z, який оточує талію; проникну для рідини підкладку 1А, яка визначає поверхню 1а, що контактує з тілом; непроникний для рідини зовнішній шар 1В, який визначає поверхню 1b, що контактує з одягом; серцевину (не показана), яка поглинає рідину і розташована між підкладкою 1А і зовнішнім шаром 1В; передню ділянку талії 2; задню ділянку талії 3 і пахову зону 4, що проходить між ділянками талії 2 і 3. Протилежні у поперечному напрямку бічні краї 5 передньої ділянки талії 2 мають несучі шари 20 (надалі описуватиметься тільки один з бічних країв 5). Несучий шар 20 проходить у поздовжньому напрямку Y уздовж бічного краю 5 фактично по всій його довжині. Два перші кріпильні елементи 9а, 9b прикріплені до поверхні 1b несучого шару 20, яка контактує з одягом, таким чином, що є відокремленими один від одного у поздовжньому напрямку Y. Протилежні у поперечному напрямку бічні краї 6 задньої ділянки талії 3 мають другі кріпильні елементи 9с, що проходять у поздовжньому напрямку Y і можуть зчіплюватися з можливістю від'єднання з першими кріпильними елементами 9а, 9b (надалі описуватиметься тільки один з бічних країв 6). Другий кріпильний елемент 9с прикріплений до контактуючої з тілом поверхні 1а бічного краю 6 фактично по всій довжині останнього. Коли підгузник надягають на тіло, бічні краї 5, 6 передньої ділянки талії 2 і задньої ділянки талії 3 з'єднують (з можливістю від'єднання) один з одним за допомогою перших кріпильних елементів 9а, 9b і другого кріпильного елемента 9с таким чином, що утворюють підгузник у формі трусів, як показано на фіг. 1. В результаті формується підгузник у формі трусів з отвором 7 для талії, утвореним переднім і заднім краями 17а, 17b, що визначають отвір для талії, і парою отворів 8 для ніг, утворених краями 18а, 18b пахової зони 4, які визначають отвори для ніг. У кращому варіанті кожний з відповідних протилежних бічних країв 5, 6 має розмір принаймні 150 мм у поздовжньому напрямку для дорослих людей. Для надання еластичності уздовж країв 17а, 17b, що визначають отвір для талії, і країв 18а, 7 18b, що визначають отвори для ніг, до них прикріплені у розтягнутому стані еластичні елементи 27, 28. Крім того, для поліпшення прилягання підгузника до тіла споживача до середньої частини передньої і задньої ділянок талії 2, 3 прикріплені у розтягнутому стані додаткові еластичні елементи 30 у напрямку Z, що оточує талію. Еластичні елементи 27, 28, 30 включають ряд гумових ниток, і стягуюча сила цих гумових ниток забезпечує необхідне прилягання країв 17а, 17b, що визначають отвір для талії, до середньої частини талії споживача. Гумові нитки можуть бути виготовлені з природної або синтетичної гуми, наприклад поліуретанової. Як варіант, гумові нитки можна замінити еластичними нетканими матеріалами або шарами пластику. Ті ділянки еластичних елементів 27, 28, 30 отвору для талії, що перетинають перші та другі кріпильні елементи 9а, 9b, 9с, у кращому варіанті оброблені таким чином, що ці ділянки не можуть ані еластично розтягуватися, ані еластично стягуватися. Прикладом такої обробки може бути розрізання ділянки еластичних елементів, покриття термоклеєм або хімічна обробка. Ці ділянки можна обробити таким чином, щоб бічні краї 5, 6 були плоскими біля верхніх і нижнії країв 25, 26, 35, 36, і ці верхні та нижні краї 25, 26, 35, 36 споживач міг зручно утримувати руками для з'єднання разом передньої і задньої ділянок талії 2, 3. Крім того, можна забезпечити незминання перших і других кріпильних елементів 9а, 9b, 9с, в результаті чого міцність зчеплення між ними стане більшою. Підкладка 1 А, що контактує з тілом, виготовлена з проникного для рідини матеріалу, який забезпечує приємне відчуття при дотику, а зовнішній шар 1В виготовлений з матеріалу, непроникного для рідини, але проникного для повітря. Цими матеріалами можуть бути відомі матеріали, наприклад нетканий матеріал або перфорована плівка з термопластичної смоли. Перші кріпильні елементи 9а, 9b і другі кріпильні елементи 9с складають разом так звану застібку-липучку, в якій перші кріпильні елементи 9а, 9b мають ряд гачків, а другі кріпильні елементи 9с мають ряд петель. Кожний комплект перших кріпильних елементів 9а, 9b прикріплений до контактуючої з одягом поверхні 1b таким чином, що знаходиться на зовнішній стороні підгузника. Таке розміщення перших кріпильних елементів 9а, 9b гарантовано захищає шкіру споживача від подразнення гачками, тобто не викликає відчуття дискомфорту. На бічному краї 5 відокремлююча зона, якою перші кріпильні елементи 9а, 9b в кожному комплекті відокремлені один від одного у поздовжньому напрямку Y, проходить уздовж середньої ділянки несучого шару 20. Несучий шар 20 є гнучким і проникним для повітря і виготовлений з нетканого матеріалу, отриманого з термопластичної смоли. Як варіант, несучий шар 20 може бути виконаний з перфорованої плівки смоли. В кожному комплекті перші кріпильні елементи 9а, 9b відокремлені один від одного відстанню переважно 10-40 мм. Якщо ця відстань є меншою, ніж 10 мм, наявність відокремлюючої зони між пе 95963 8 ршими кріпильними елементами 9а, 9b в кожному комплекті буде неефективною для коректування відносного положення цих кріпильних елементів. Якщо ця відстань перевищує 40 мм, міцність зчеплення з другими кріпильними елементами 9с зменшиться і відповідно погіршиться прилягання підгузника до тіла споживача. Кожний комплект перших кріпильних елементів 9а, 9b прикріплений до несучого шару 20 всередині периферичного краю цього несучого шару 20, і поздовжній розмір несучого шару 20 є майже таким самим, як і розмір зовнішнього шару 1В на бічному краї 5 у поздовжньому напрямку Y. Розмір окремих перших кріпильних елементів 9а, 9b у поздовжньому напрямку Y може бути вибраний відповідно у межах 20-150 мм. Бічний край 5 має систему коректування положення для коректування відносного положення перших і других кріпильних елементів 9а, 9b, 9с при з'єднанні разом передньої і задньої ділянок талії 2, 3 за допомогою протилежних у поперечному напрямку бічних країв 5, 6 передньої і задньої ділянок талії 2, 3. Система коректування положення включає відокремлюючу зону 14, розміщену між встановлювальною зоною 13 для перших кріпильних елементів 9а, 9b, причому міцність на розрив відокремлюючої зони 14 у поздовжньому напрямку Y є меншою, ніж міцність на розрив установлювальної зони 13. Для встановлювальної зони 13, в якій перші кріпильні елементи 9а, 9b прикріплені до несучого шару 20 на бічному краї 5, і для відокремлюючої зони 14, розташованої між першими кріпильними елементами 9а, 9b в кожному комплекті, міцність на розрив відокремлюючої зони 14 при ступені розтягнення 5 % є переважно меншою, ніж міцність на розрив встановлювальної зони 13 при ступені розтягнення 5 % на 20 Н/25 мм, тоді як міцність на розрив встановлювальної зони 13 при ступені розтягнення 5 % становить переважно 25120 Н/25 мм. Бічні краї 5 призначені для контактування зі шкірою споживача і тому повинні бути достатньо м'якими, щоб не викликати подразнення шкіри. Однак, якщо нетканий матеріал або плівка із смоли, застосовувані як матеріал для несучого шару 20, буде надто м'яким, несучий шар 20 буде хвилеподібно деформуватися при утриманні та натягуванні пальцями споживача. При такій деформації у встановлювальній зоні 13 перші кріпильні елементи 9а, 9b вже не будуть такими плоскими і не зможуть легко зчіплюватися з відповідними другими кріпильними елементами 9с. За умови, що міцність на розрив встановлювальних зон 13 при ступені розтягнення 5 % становитиме 25 Н/25 мм або більше, ці встановлювальні зони 13 не зможуть легко хвилеподібно деформуватися навіть при утриманні та натягуванні пальцями споживача. Більш того, якщо міцність на розрив установлювальних зон 13 при ступені розтягнення 5 % не перевищуватиме 120 Н/25 мм, необхідна м'якість буде забезпечена і подразнення шкіри не буде. Регулюючи міцність на розрив відокремлюючої зони 14 при ступені розтягнення 5 % шляхом зменшення міцності на розрив встановлювальних зон 9 13 принаймні на 20 Н/25 мм, досягають того, що, наприклад, коли перший кріпильний елемент 9b захоплюють і натягують для коректування його положення, деформація виникає переважно у відокремлюючій зоні 14, що має відносно низьку міцність на розрив при ступені розтягнення 5 %, а встановлювальна зона 13 (призначена для першого кріпильного елемента 9b) фактично залишається у плоскому стані. Отже, перший кріпильний елемент 9b можна легко з'єднати з другим кріпильним елементом 9с. Міцність на розрив встановлювальні зони 13 при ступені розтягнення 5 % можна регулювати шляхом відповідного вибору типів перших кріпильних елементів 9а, 9b і несучого шару 20 або способу прикріплення перших кріпильних елементів 9а, 9b до несучого шару 20. Спосіб прикріплення перших кріпильних елементів 9а, 9b до несучого шару 20 можна вибрати з багатьох способів, традиційно застосовуваних в цій галузі, наприклад приклеювання за допомогою термоклею або термосклеювання. Для визначення міцності на розрив при ступені розтягнення 5 % використовують зразки для випробувань шириною 25 мм і довжиною 150 мм. Зокрема, такий зразок піддають випробуванню на розрив за таких умов: відстань між затискачами 100 мм; швидкість розтягування - 100 мм/хв; довжина захоплення — 25 мм. Визначають навантаження при ступені розтягнення 5 %. Зразок для випробування для відокремлюючої зони 14 готують, відрізаючи матеріал від несучого шару 20 вищеописаного розміру, а зразок для випробування для встановлювальної зони 13, призначеної для кріпильних елементів, готують, відрізаючи шматок несучого шару 20 вищезазначеного розміру разом з кріпильними елементами, постійно прикріпленими до нього. У будь-якому випадку напрямок розтягування відповідає поперечному напрямку X для шарів, що випробовуються, наприклад таких, як несучий шар 20. Другий кріпильний елемент 9с є постійно прикріпленим до контактуючої з тілом підкладки 1А, на бічному краї 6 задньої ділянки талії 3, так що ряд петель знаходиться на внутрішній стороні підгузника і розміщений таким чином, що повністю покриває відповідні перші кріпильні елементи 9а, 9b. Іншими словами, розмір других кріпильних елементів 9с у поздовжньому напрямку Y є довшим, ніж розмір кожного комплекту перших кріпильних елементів 9а, 9b у поздовжньому напрямку Y, а розмір другого кріпильного елемента 9с у поперечному напрямку X є більшим, ніж розмір комплекту перших кріпильних елементів 9а, 9b у поперечному напрямку X. Зовнішній бічний край 33 відповідного другого кріпильного елемента 9с і найбільш віддалений край бічного краю 6 сусідньої задньої ділянки талії 3 лежать на одній лінії. Таке розміщення спрощує процес виготовлення підгузника порівняно з випадком, коли другий кріпильний елемент 9с прикріплений до бічного краю 6 і знаходиться на відстані від найвіддаленіших країв бічного краю 6. Це обумовлено тим, що після прикріплення других кріпильних елементів 9с до суцільного полотна нетка 95963 10 ного матеріалу другі кріпильні елементи 9с можна з успіхом розділити навпіл для безперервного виготовлення окремих підгузників. З'єднання контактуючої з тілом підкладки 1А із зовнішнім шаром ЇВ та/або прикріплення різних елементів, наприклад еластичного елемента 27, можна здійснювати за допомогою добре відомих засобів, наприклад термоклею, або методом термосклеювання. Можна використовувати відому серцевину, що поглинанає рідину. На фіг. 2А - 2С показаний спосіб, яким з'єднують разом передню і задню ділянки талії 2, 3 за допомогою перших кріпильних елементів 9а, 9b і других кріпильних елементів 9с. На цих фігурах схематично показані бічні краї 5, 6 з лівого боку споживача, якщо дивитися зсередини підгузника, при цьому на фіг. 2А показаний стан перед з'єднанням разом передньої і задньої ділянок талії 2, 3, на фіг. 2 В - стан під час з'єднання і на фіг. 2С стан після закінчення з'єднання. Починаючи зі стану фіг. 2А перед з'єднанням разом передньої і задньої ділянок талії 2, 3, протилежні бічні краї 5, 6 утримують обома руками біля відповідних верхніх країв 25, 26 для розміщення передньої і задньої ділянок талії 2, 3 одна на одній. Потім перший кріпильний елемент 9а, ближчий до верхнього краю 25, зчеплюють з відповідним другим кріпильним елементом 9с. Після цього нижній перший кріпильний елемент 9b зсувається у напрямку, позначеному стрілкою D, і частково не на місце для перекриття відповідним другим кріпильним елементом 9с під стягуючою дією еластичного елемента 28, що охоплює отвір для ноги. Аналогічним чином, другий кріпильний елемент 9с також зсувається під стягуючою дією еластичного елемента 28, що охоплює отвір для ноги. Тут слід зазначити, що бічні краї 5, 6 мають довжину щонайменше 150 мм і тому важко утримувати ці бічні краї 5, 6 однією рукою під час підтягнення першого кріпильного елемента 9а для зчеплення з відповідним другим кріпильним елементом 9с. Тому неможливо коректувати такий зсув під час зчеплення першого кріпильного елемента 9а з відповідним другим кріпильним елементом 9с. Якщо припустити, що перший кріпильний елемент 9b зчепився з відповідним другим кріпильним елементом 9с без корекції зсуву, як показано на фіг. 2В, то гачки першого кріпильного елемента 9b будуть частково оголені на зовнішній стороні підгузника (на поверхні 1b, контактуючої з одягом) і створюватимуть проблеми, наприклад будуть чіплятися за одяг. Зазвичай кріпильний елемент з гачками має відносно велику жорсткість і, як правило, буває важко коректувати зсув першого кріпильного елемента 9b, поки перший кріпильний елемент 9b залишається зчепленим з другим кріпильним елементом 9с. Однак перші кріпильні елементи 9а, 9b є відокремленими один від одного відстанню принаймні 10-40 мм і тому малоймовірно, що кріпильний елемент 9b може від'єднатися від другого кріпильного елемента 9с, навіть якщо перший кріпильний елемент 9b один від'єднався від другого кріпильного елемента 9с. Отже, кріпильний елемент 9b можна повторно пристібати до 11 другого кріпильного елемента 9с, щоб відкоректувати зсув. Більш того, кріпильні елементи 9а, 9b закріплені на одному гнучкому несучому шарі 20, і тому відносне положення перших кріпильних елементів 9а, 9b можна легко коректувати, утримуючи нижній кінець 24 несучого шару 20 пальцями і деформуючи його. Тобто, згідно з даним винаходом ділянка гнучкого матеріалу з нетканого матеріалу для несучого шару 20, що проходить між комплектом перших кріпильних елементів 9а, 9b, служить системою коректування положення. Після закінчення зчеплення першого кріпильного елемента 9а з другим кріпильним елементом 9с, як показано на фіг. 2С, зсув першого кріпильного елемента 9b можна скоректувати і потім покрити другим кріпильним елементом 9с. Таким чином, операцію зчеплення здійснювати легко. Як зазначалось вище, наявність ряду перших кріпильних елементів 9а, 9b, відокремлених один від одного у поздовжньому напрямку Y, полегшує можливість корекції передньої і задньої ділянок талії 2, 3. Розміщення, при якому перші кріпильні елементи 9а, 9b в одному комплекті відокремлені один від одного, економить матеріал, застосовуваний для кріпильних елементів і відповідно зменшує вартість. Хоча вище був описаний варіант, в якому кріпильний елемент 9а першим зчіплюють з другим кріпильним елементом 9с, у варіанті, в якому з другим кріпильним елементом 9с першим зчіплюють кріпильний елемент 9b, стягуюча сила еластичного елемента 27, що оточує отвір для талії, викликає зсув першого кріпильного елемента 9а. Навіть у цьому випадку можна коректувати зсув першого кріпильного елемента 9а вищеописаним методом і перекривати його другим кріпильним елементом 9с. Другий варіант Нижче буде описаний другий варіант винаходу, схематично проілюстрований на фіг. 3А - 3С аналогічно першому варіанту. Згідно з цим варіантом зона несучого шару 20 між комплектом перших кріпильних елементів 9а, 9b має допоміжну систему коректування положення у вигляді еластичного елемента 11, що включає ряд гумових ниток, прикріплених у розтягнутом стані до несучого шару 20 з можливістю розтягування у поздовжньому напрямку Y. Під стягуючою дією еластичного елемента 11 відстань між першими кріпильними елементами 9а, 9b в одному комплекті є меншою, ніж у першому варіанті до надягання підгузника на тіло споживача. Інші аспекти другого варіанта є аналогічними аспектам першого варіанта і тому не будуть описані. Як і в першому варіанті, починаючи зі стану фіг. ЗА перед з'єднанням разом передньої і задньої ділянок талії 2, 3, протилежні бічні краї 5, 6 утримують обома руками біля відповідних верхніх країв 25, 35. Потім перший кріпильний елемент 9а, ближчий до верхнього краю 25, зчеплюють з відповідним другим кріпильним елементом 9с, як показано на фіг. ЗВ. Після цього нижній перший кріпильний елемент 9b зсувається у напрямку, 95963 12 позначеному стрілкою D, під стягуючою дією еластичного елемента 28, що охоплює отвір для ноги. Після закінчення зчеплення першого кріпильного елемента 9а з другим кріпильним елементом 9с зсунутий перший кріпильний елемент 9b покривається другим кріпильним елементом 9с. В цій операції нижній кінець 24 несучого шару 20 утримують пальцями, і еластичний елемент 11, що проходить між першими кріпильними елементами 9а, 9b в одномукомплекті, утримують у розтягнутому стані. В результаті розтягування еластичного елемента 11, коли перший кріпильний елемент 9b покритий другим кріпильним елементом 9с, можна легко скоректувати відносне положення першого кріпильного елемента 9b і другого кріпильного елемента 9с у поздовжньому напрямку Y (тобто у вертикальному напрямку, як показано на фіг. ЗВ). Іншими словами, в результаті еластичного розтягування еластичного елемента 11 у поздовжньому напрямку Y корекція відносного положення кріпильних елементів полегшується, отже, полегшується і операція зчеплення. Як і в першому варіанті, ефекту даного винаходу також досягають, коли кріпильний елемент 9b першим зчеплюють з другим кріпильним елементом 9с. Третій варіант Нижче буде описаний третій варіант винаходу, схематично проілюстрований на фіг. 4А - 4С аналогічно першому варіанту. Цей варіант відрізняється від другого варіанта тим, що еластичний елемент 11, що служить допоміжною системою коректування положення, передбачений не на бічному краї 5 передньої ділянки талії 2, а на бічному краї 6 задньої ділянки талії 3. Як видно на фіг. 4А, на бічному краї 5 (тобто на несучому шарі 20) передньої ділянки талії 2 закріплені перші кріпильні елементи 9а, 9b на відстані один від одного. На бічному краї 6 задньої ділянки талії 3 закріплений другий кріпильний елемент 9с, але тільки один. Цей другий кріпильний елемент 9с має на своїй середній ділянці еластичний елемент 11, що включає ряд гумових ниток. Інші аспекти третього варіанта є аналогічними аспектам другого варіанта і тому не будуть описані. Починаючи зі стану фіг. 4А перед операцією з'єднання, протилежні бічні краї 5, 6 утримують обома руками біля відповідних верхніх країв 25, 35. Потім перший кріпильний елемент 9а, ближчий до верхнього краю 25, зчеплюють з відповідним другим кріпильним елементом 9с, як показано на фіг. 4В. Після цього перший кріпильний елемент 9b зсувається у напрямку, позначеному стрілкою D, під стягуючою дією еластичного елемента 28, що охоплює отвір для ноги. Після закінчення зчеплення першого кріпильного елемента 9а з другим кріпильним елементом 9с, зсув першого кріпильного елемента 9b можна скоректувати і потім покрити другим кріпильним елементом 9с, при цьому еластичне розтягування еластичного елемента 11 у поздовжньому напрямку полегшує операцію зчеплення. Четвертий варіант Нижче буде описаний четвертий варіант винаходу, схематично проілюстрований на фіг. 5А - 5С 13 аналогічно першому варіанту. Цей варіант аналогічний першому варіанті, але відрізняється від нього тим, що на бічному краї 5 передньої ділянки талії 2 зона несучого шару 20 між першими кріпильними елементами 9а, 9b має ряд прорізів 12, виконаних навскіс, які служать допоміжною системою коректування положення. Інші аспекти четвертого варіанта є аналогічними аспектам першого варіанта і тому не будуть описані. Як і у першому варіанті, починаючи зі стану фіг. 5А перед операцією з'єднання, протилежні бічні краї 5, 6 утримують обома руками біля відповідних верхніх країв 25, 26 і потім перший кріпильний елемент 9а, ближчий до верхнього краю 25, зчеплюють з відповідним другим кріпильним елементом 9с. Після цього перший кріпильний елемент 9b зсувається у напрямку, позначеному стрілкою D, під стягуючою дією еластичного елемента 28, що охоплює отвір для ноги. Після закінчення зчеплення першого кріпильного елемента 9а з другим кріпильним елементом 9с, зсув першого кріпильного елемента 9b можна скоректувати і потім покрити другим кріпильним елементом 9с, при цьому зона несучого шару 20 між першими кріпильними елементами 9а, 9b з рядом прорізів 12 додатково полегшує операцію зчеплення. Оскільки згадана зона має тенденцію деформуватися - розширюватися, подовжуватися і гнутися завдяки прорізами 12, гнучкість цієї зони є більшою, ніж гнучкість аналогічної зони у першому варіанті. Слід зазначити, що кількість прорізів 12, як і їхня довжина, не задається. Напрямок цих прорізів 12 у кращому варіанті не співпадає з напрямком обробки на етапі виготовлення несучого шару 20, оскільки нетканий матеріал або пластикова плівка, застосовувані для несучого шару 20, схильні до 95963 14 відокремлення уздовж напрямку обробки. Як і в першому варіанті, ефекту даного винаходу також досягають, коли з другим кріпильним елементом 9с першим зчеплюють кріпильний елемент 9b. Хоча даний винахід було описано у вигляді кількох конкретних варіантів, він не обмежується описами цих варіантів. Наприклад, замість розміщення перших кріпильних елементів 9а, 9b на поверхні 1b, що контактує з одягом, їх можна розмістити на поверхні 1а, що контактує з тілом. Можна також поділити навпіл і перші кріпильні елементи 9а, 9b, і другий кріпильний елемент 9с. Несучі шари 20 можна розмістити на бічних краях 6 задньої ділянки талії 3 або на протилежних бічних краях 5, 6 передньої і задньої ділянок талії 2, 3, а не бічних краях 5. Крім того, несучий шар 20 може складатися з ряду окремих шарів, а не з одного шару. В цьому випадку встановлювальні зони 13 можуть формуватися окремими шарами від відокремлюючої зони 14, і міцність на розрив відокремлюючої зони 14 при ступені розтягнення 5 % може бути меншою, ніж міцність на розрив установлювальних зон 13 при ступені розтягнення 5 % принаймні на 20 Н/25 мм. Як варіант, перші і другі кріпильні елементи застібки-липучки можна замінити липкими кріпильними елементами, що включають придатні для багаторазового використання стрічку з контактним клеєм і стрічку, здатну приклеюватись до стрічки з контактним клеєм з можливістю відклеювання. Можна також замінити елемент з петлями застібки нетканим матеріалом, який можна зачеплювати елементом з гачками. Крім того, кріпильні елементи можна прикріплювати безпосередньо до зовнішнього шару ЇВ без використання несучого шару 20. 15 95963 16 17 95963 18 19 95963 20 21 Комп’ютерна верстка Г. Паяльніков 95963 Підписне 22 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
