Композиція різаного наповнювача та курильний виріб, що містять металовмісні нанодроти, та спосіб виготовлення курильного виробу

Номер патенту: 94250

Опубліковано: 26.04.2011

Автори: Луан Чжаохуа, Форнір Джей А.

Завантажити PDF файл.

Формула / Реферат

1. Композиція різаного наповнювача, яка містить тютюн та металовмісні нанодроти, причому металовмісні нанодроти здатні вилучати з тютюнового диму щонайменше один компонент, вибраний з групи: монооксид вуглецю та оксид азоту, і містять принаймні один метал, оксид металу або їх суміші, де метали вибрані з групи: В, Аl, Si, Ті, V, Мn, Fe, Co, Сu, Zn, Ge, Y, Zr, Nb, Mo, Ru, Rh, Pd, Ag, Ce, Hf, Та, W, Re, Ir, Pt та Au.

2. Композиція різаного наповнювача за п. 1, яка відрізняється тим, що нанодроти мають діаметр менше ніж 100 нм або нанодроти мають діаметр менше ніж 5 нм.

3. Композиція різаного наповнювача за п. 1, яка відрізняється тим, що металовмісні нанодроти містять щонайменше один метал або оксид металу, де метал вибрано з групи: залізо, мідь, цинк, титан, ванадій, паладій, кобальт, молібден та марганець.

4. Композиція різаного наповнювача за п. 1, яка відрізняється тим, що нанодроти виготовлені шляхом:

(і) введення щонайменше однієї металовмісної композиції у мезопористий молекулярно-ситовий субстрат шляхом виконання одного або кількох етапів імпрегнування при початковій вологості з подальшим ступінчастим прожарюванням з метою утворення згаданих нанодротів, та

(іі) виділення нанодротів шляхом екстрагування мезопористого молекулярно-ситового субстрату.

5. Курильний виріб, що містить металовмісні нанодроти, який відрізняється тим, що металовмісні нанодроти здатні вилучати з тютюнового диму щонайменше один компонент, вибраний з групи: монооксид вуглецю та оксид азоту, і містять принаймні один метал, оксид металу або їх суміші, де метали вибрані з групи: В, Аl, Si, Ті, V, Мn, Fe, Co, Сu, Zn, Ge, Y, Zr, Nb, Mo, Ru, Rh, Pd, Ag, Ce, Hf, Та, W, Re, Ir, Pt та Au.

6. Курильний виріб за п. 5, який відрізняється тим, що металовмісні нанодроти введені до різаного наповнювача, паперової обгортки та/або фільтрувальної секції.

7. Курильний виріб за п. 5, який відрізняється тим, що металовмісні нанодроти введені в одну або кілька частин фільтра, які вибрані з групи: вкладиш із формованого паперу, пробка, порожнина, папір обгортки фільтра сигарети, ацетилцелюлозна втулка, поліпропіленова втулка та безнапірна втулка.

8. Спосіб виготовлення курильного виробу за п. 5, який включає:

(і) подавання різаного наповнювача у сигаретну машину для формування тютюнового стовпчика,'

(іі) розміщення паперової обгортки навколо тютюнового стовпчика та

(ііі) приєднання сигаретного фільтра до тютюнового прутка із застосуванням обідкового паперу з одержанням сигарети,

причому сигаретний фільтр та/або різаний наповнювач, та/або паперова обгортка, містять ефективну кількість металовмісних нанодротів, здатних вилучати з головного струменя тютюнового диму щонайменше один компонент, вибраний з групи: монооксид вуглецю та оксид азоту, і металовмісні нанодроти містять принаймні один метал, оксид металу або їх суміші, де метали вибрані з групи: В, Аl, Si, Ті, V, Мn, Fe, Co, Сu, Zn, Ge, Y, Zr, Nb, Mo, Ru, Rh, Pd, Ag, Ce, Hf, Та, W, Re, Ir, Pt та Au.

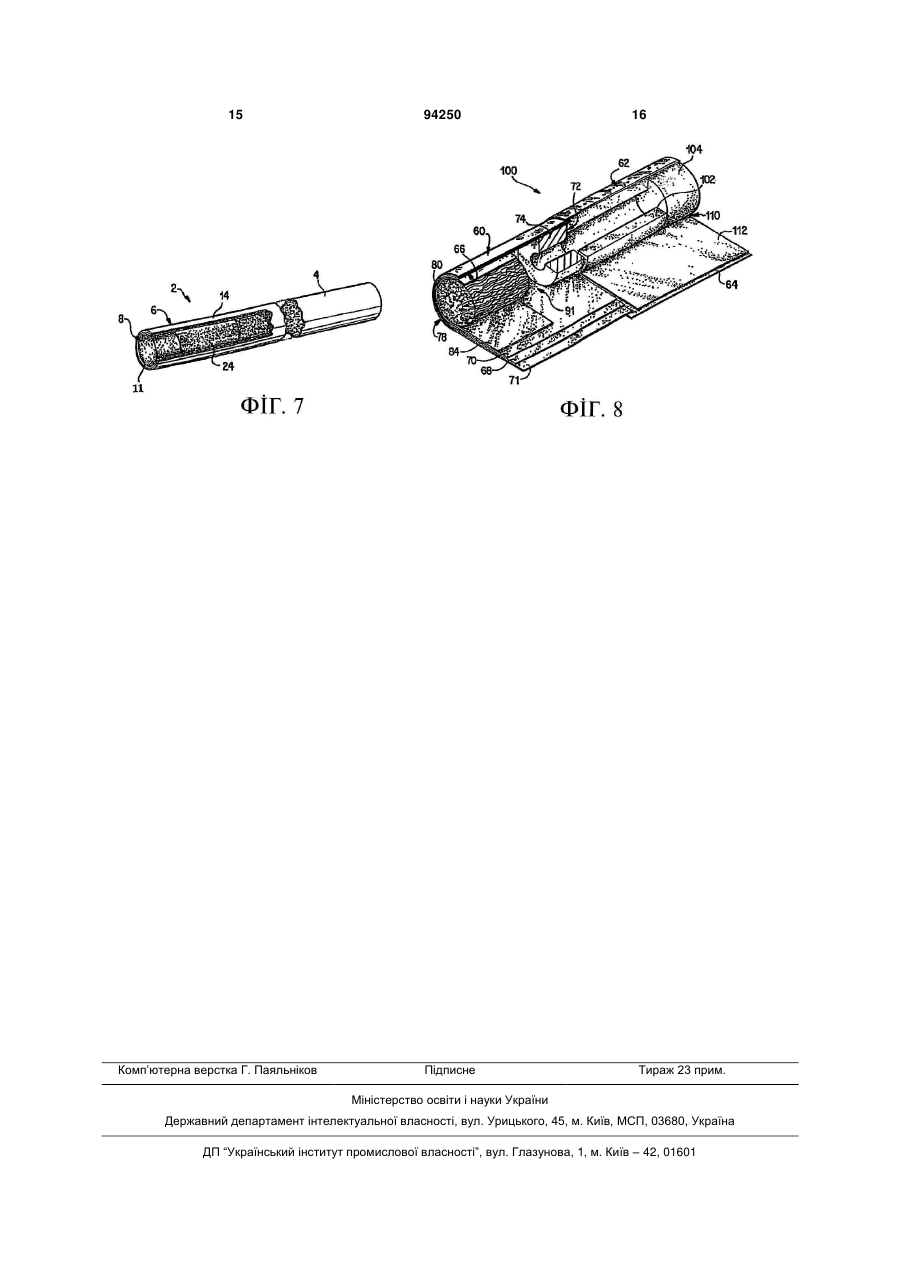

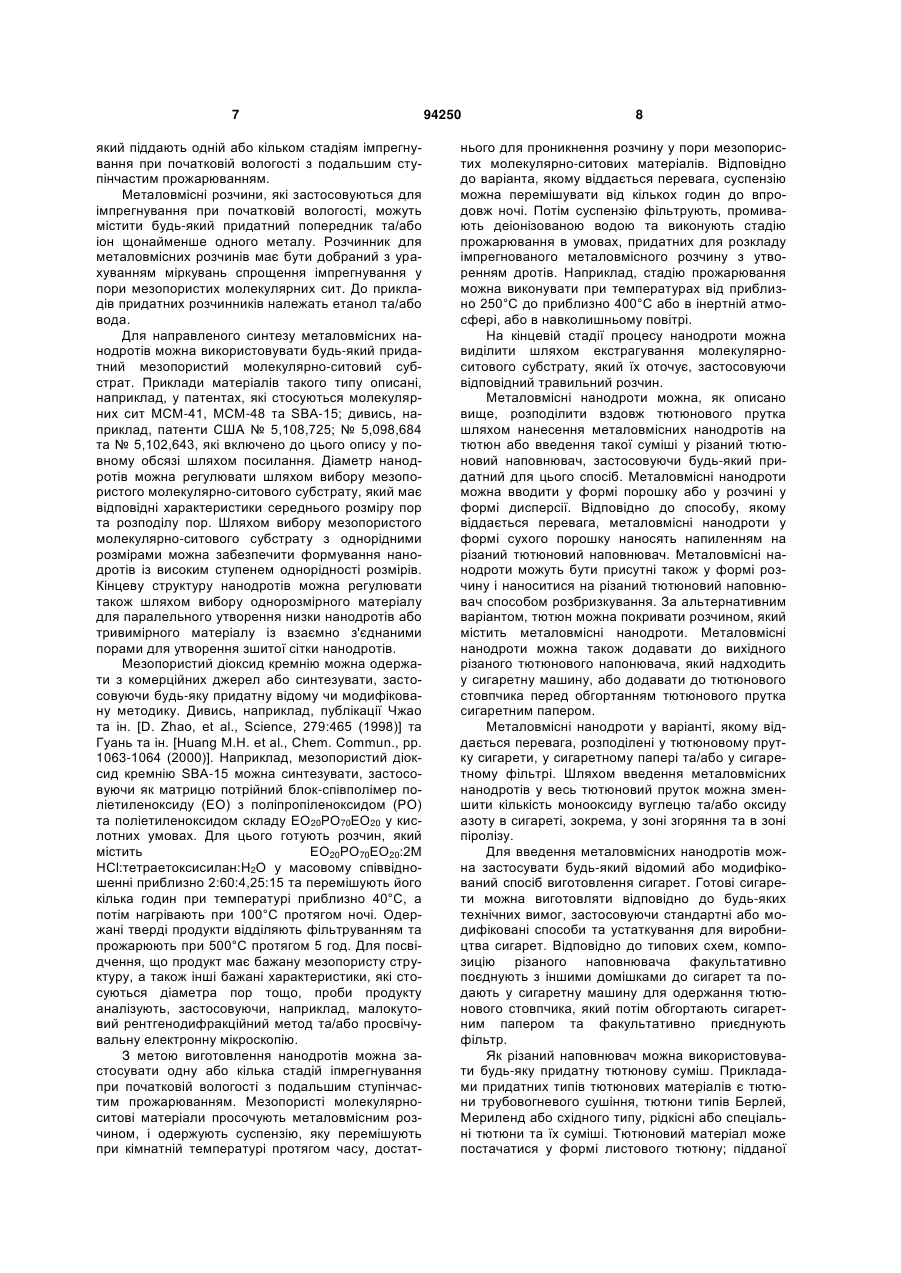

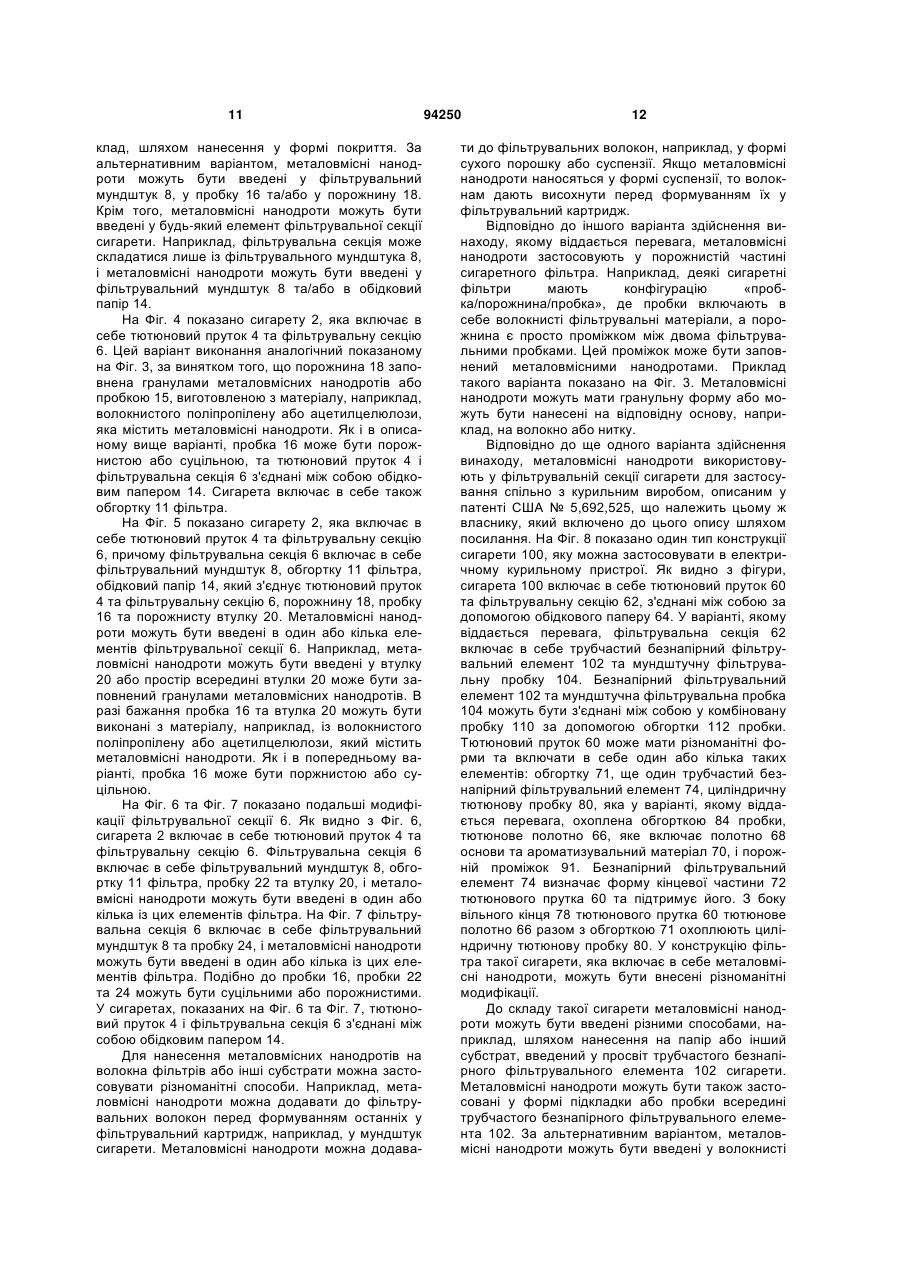

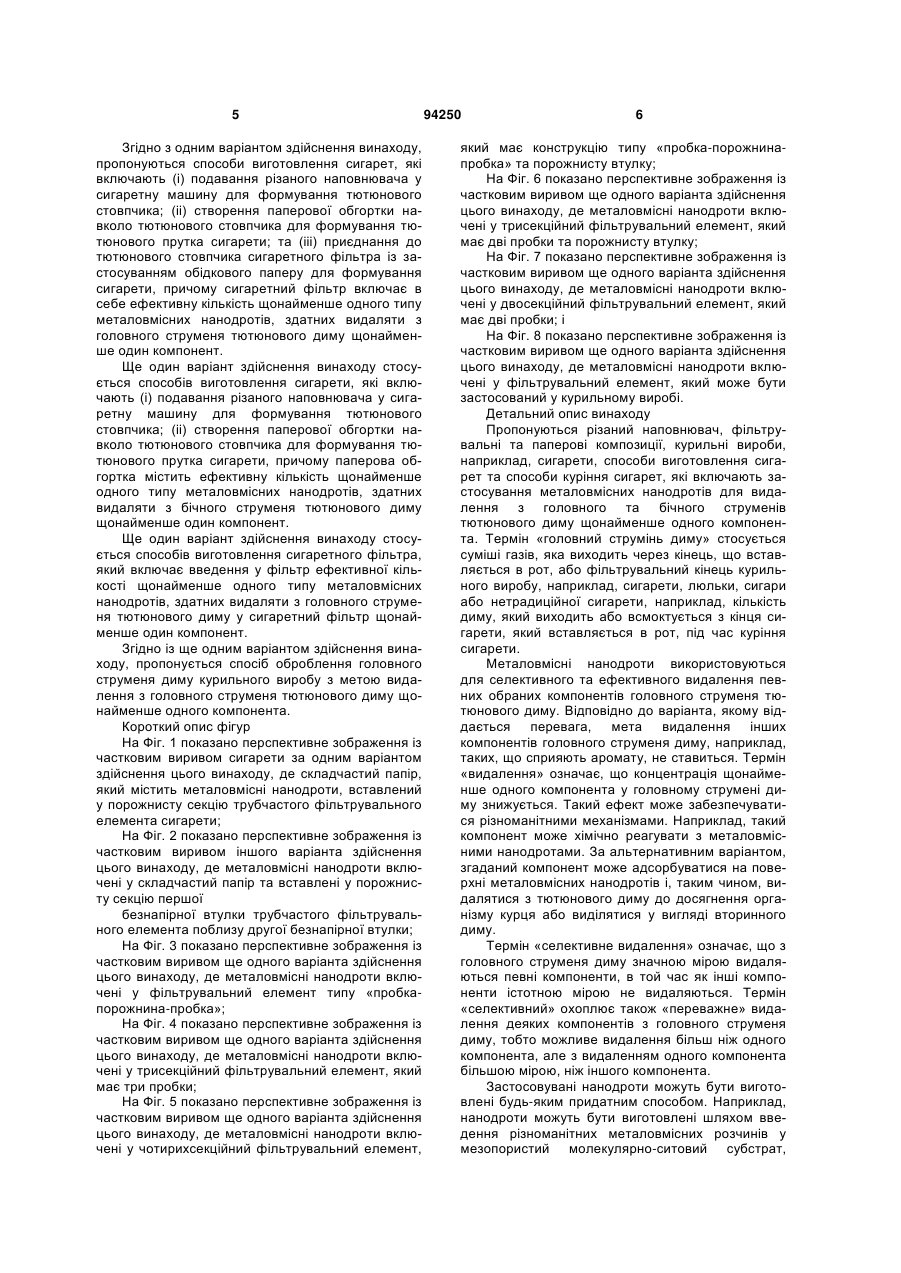

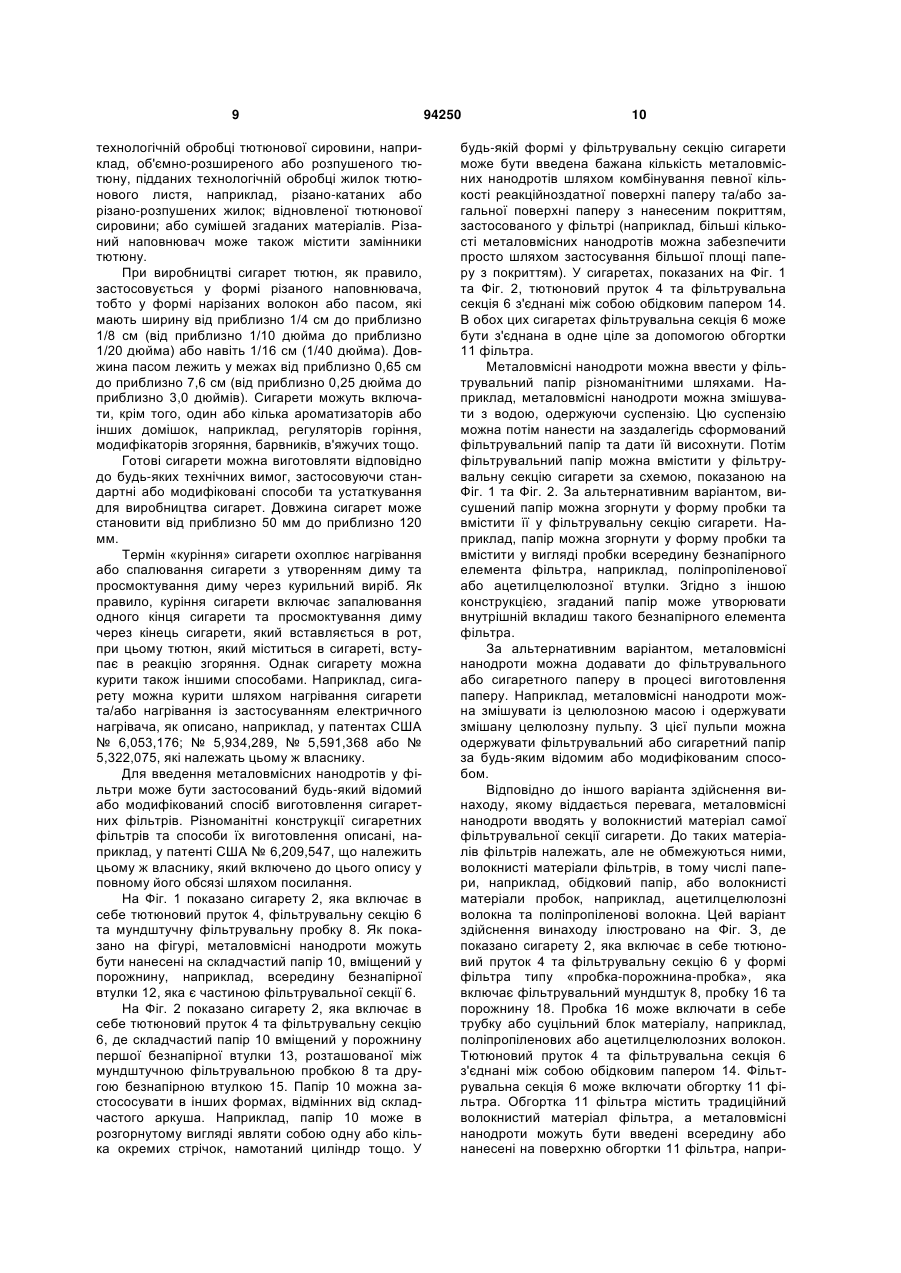

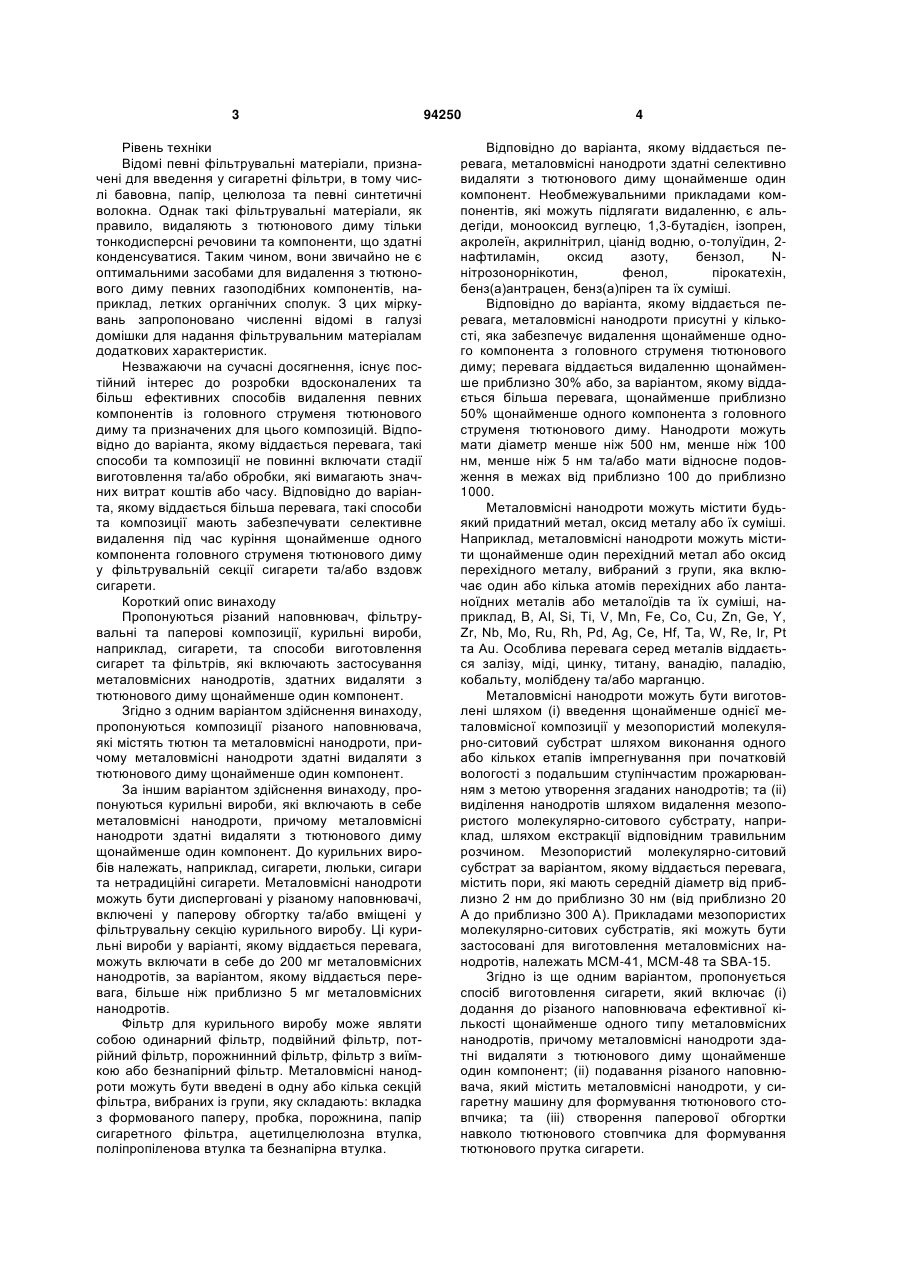

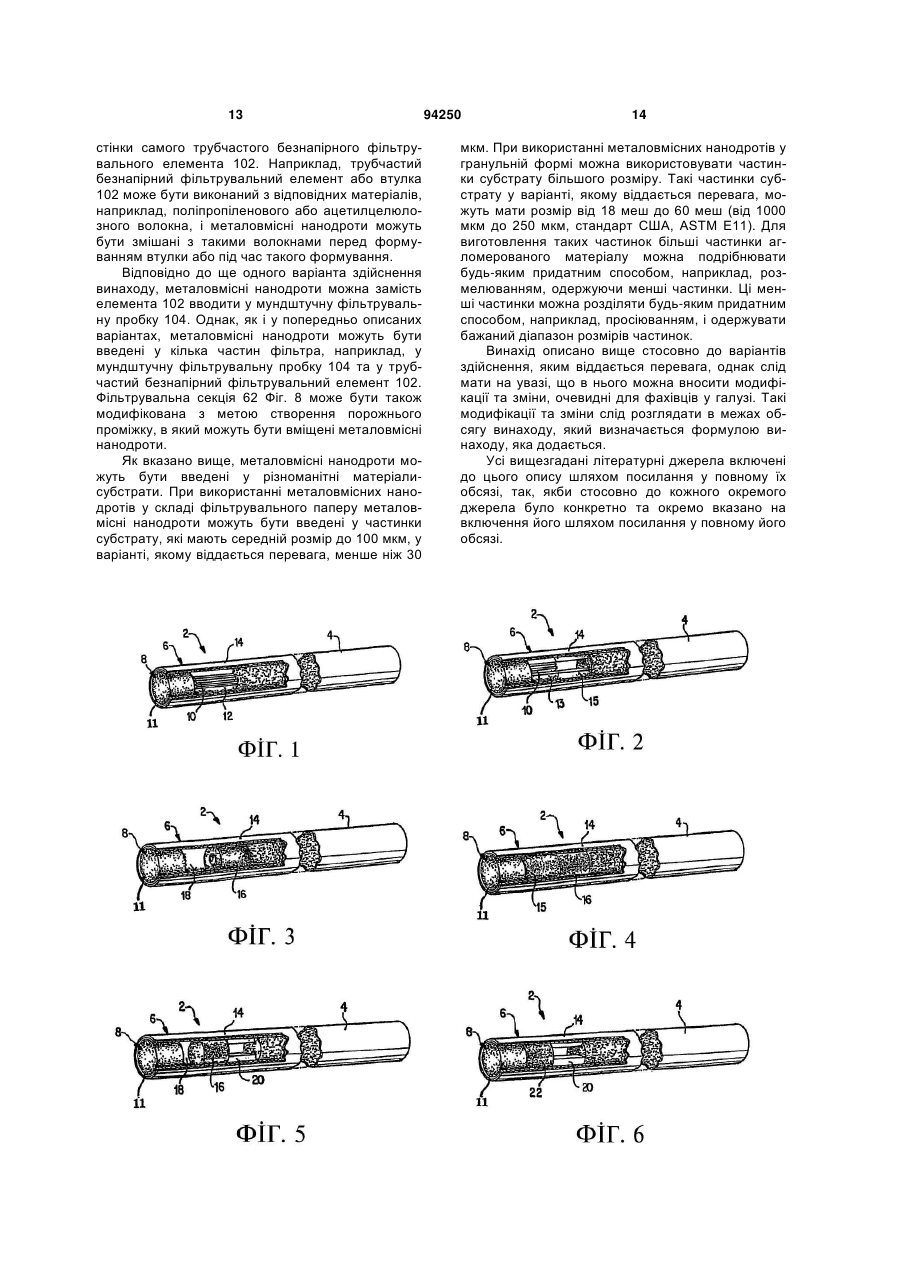

Текст

1. Композиція різаного наповнювача, яка містить тютюн та металовмісні нанодроти, причому металовмісні нанодроти здатні вилучати з тютюнового диму щонайменше один компонент, вибраний з групи: монооксид вуглецю та оксид азоту, і містять принаймні один метал, оксид металу або їх суміші, де метали вибрані з групи: В, Аl, Si, Ті, V, Мn, Fe, Co, Сu, Zn, Ge, Y, Zr, Nb, Mo, Ru, Rh, Pd, Ag, Ce, Hf, Та, W, Re, Ir, Pt та Au. 2. Композиція різаного наповнювача за п. 1, яка відрізняється тим, що нанодроти мають діаметр менше ніж 100 нм або нанодроти мають діаметр менше ніж 5 нм. 3. Композиція різаного наповнювача за п. 1, яка відрізняється тим, що металовмісні нанодроти містять щонайменше один метал або оксид металу, де метал вибрано з групи: залізо, мідь, цинк, титан, ванадій, паладій, кобальт, молібден та марганець. 4. Композиція різаного наповнювача за п. 1, яка відрізняється тим, що нанодроти виготовлені шляхом: (і) введення щонайменше однієї металовмісної композиції у мезопористий молекулярно-ситовий субстрат шляхом виконання одного або кількох етапів імпрегнування при початковій вологості з подальшим ступінчастим прожарюванням з метою утворення згаданих нанодротів, та 2 (19) 1 3 Рівень техніки Відомі певні фільтрувальні матеріали, призначені для введення у сигаретні фільтри, в тому числі бавовна, папір, целюлоза та певні синтетичні волокна. Однак такі фільтрувальні матеріали, як правило, видаляють з тютюнового диму тільки тонкодисперсні речовини та компоненти, що здатні конденсуватися. Таким чином, вони звичайно не є оптимальними засобами для видалення з тютюнового диму певних газоподібних компонентів, наприклад, летких органічних сполук. З цих міркувань запропоновано численні відомі в галузі домішки для надання фільтрувальним матеріалам додаткових характеристик. Незважаючи на сучасні досягнення, існує постійний інтерес до розробки вдосконалених та більш ефективних способів видалення певних компонентів із головного струменя тютюнового диму та призначених для цього композицій. Відповідно до варіанта, якому віддається перевага, такі способи та композиції не повинні включати стадії виготовлення та/або обробки, які вимагають значних витрат коштів або часу. Відповідно до варіанта, якому віддається більша перевага, такі способи та композиції мають забезпечувати селективне видалення під час куріння щонайменше одного компонента головного струменя тютюнового диму у фільтрувальній секції сигарети та/або вздовж сигарети. Короткий опис винаходу Пропонуються різаний наповнювач, фільтрувальні та паперові композиції, курильні вироби, наприклад, сигарети, та способи виготовлення сигарет та фільтрів, які включають застосування металовмісних нанодротів, здатних видаляти з тютюнового диму щонайменше один компонент. Згідно з одним варіантом здійснення винаходу, пропонуються композиції різаного наповнювача, які містять тютюн та металовмісні нанодроти, причому металовмісні нанодроти здатні видаляти з тютюнового диму щонайменше один компонент. За іншим варіантом здійснення винаходу, пропонуються курильні вироби, які включають в себе металовмісні нанодроти, причому металовмісні нанодроти здатні видаляти з тютюнового диму щонайменше один компонент. До курильних виробів належать, наприклад, сигарети, люльки, сигари та нетрадиційні сигарети. Металовмісні нанодроти можуть бути дисперговані у різаному наповнювачі, включені у паперову обгортку та/або вміщені у фільтрувальну секцію курильного виробу. Ці курильні вироби у варіанті, якому віддається перевага, можуть включати в себе до 200 мг металовмісних нанодротів, за варіантом, якому віддається перевага, більше ніж приблизно 5 мг металовмісних нанодротів. Фільтр для курильного виробу може являти собою одинарний фільтр, подвійний фільтр, потрійний фільтр, порожнинний фільтр, фільтр з виїмкою або безнапірний фільтр. Металовмісні нанодроти можуть бути введені в одну або кілька секцій фільтра, вибраних із групи, яку складають: вкладка з формованого паперу, пробка, порожнина, папір сигаретного фільтра, ацетилцелюлозна втулка, поліпропіленова втулка та безнапірна втулка. 94250 4 Відповідно до варіанта, якому віддається перевага, металовмісні нанодроти здатні селективно видаляти з тютюнового диму щонайменше один компонент. Необмежувальними прикладами компонентів, які можуть підлягати видаленню, є альдегіди, монооксид вуглецю, 1,3-бутадієн, ізопрен, акролеїн, акрилнітрил, ціанід водню, о-толуїдин, 2нафтиламін, оксид азоту, бензол, Nнітрозонорнікотин, фенол, пірокатехін, бенз(а)антрацен, бенз(а)пірен та їх суміші. Відповідно до варіанта, якому віддається перевага, металовмісні нанодроти присутні у кількості, яка забезпечує видалення щонайменше одного компонента з головного струменя тютюнового диму; перевага віддається видаленню щонайменше приблизно 30% або, за варіантом, якому віддається більша перевага, щонайменше приблизно 50% щонайменше одного компонента з головного струменя тютюнового диму. Нанодроти можуть мати діаметр менше ніж 500 нм, менше ніж 100 нм, менше ніж 5 нм та/або мати відносне подовження в межах від приблизно 100 до приблизно 1000. Металовмісні нанодроти можуть містити будьякий придатний метал, оксид металу або їх суміші. Наприклад, металовмісні нанодроти можуть містити щонайменше один перехідний метал або оксид перехідного металу, вибраний з групи, яка включає один або кілька атомів перехідних або лантаноїдних металів або металоїдів та їх суміші, наприклад, В, Al, Si, Ті, V, Mn, Fe, Co, Cu, Zn, Ge, Y, Zr, Nb, Mo, Ru, Rh, Pd, Ag, Ce, Hf, Та, W, Re, Ir, Pt та Au. Особлива перевага серед металів віддається залізу, міді, цинку, титану, ванадію, паладію, кобальту, молібдену та/або марганцю. Металовмісні нанодроти можуть бути виготовлені шляхом (і) введення щонайменше однієї металовмісної композиції у мезопористий молекулярно-ситовий субстрат шляхом виконання одного або кількох етапів імпрегнування при початковій вологості з подальшим ступінчастим прожарюванням з метою утворення згаданих нанодротів; та (іі) виділення нанодротів шляхом видалення мезопористого молекулярно-ситового субстрату, наприклад, шляхом екстракції відповідним травильним розчином. Мезопористий молекулярно-ситовий субстрат за варіантом, якому віддається перевага, містить пори, які мають середній діаметр від приблизно 2 нм до приблизно 30 нм (від приблизно 20 А до приблизно 300 А). Прикладами мезопористих молекулярно-ситових субстратів, які можуть бути застосовані для виготовлення металовмісних нанодротів, належать МСМ-41, МСМ-48 та SBA-15. Згідно із ще одним варіантом, пропонується спосіб виготовлення сигарети, який включає (і) додання до різаного наповнювача ефективної кількості щонайменше одного типу металовмісних нанодротів, причому металовмісні нанодроти здатні видаляти з тютюнового диму щонайменше один компонент; (іі) подавання різаного наповнювача, який містить металовмісні нанодроти, у сигаретну машину для формування тютюнового стовпчика; та (ііі) створення паперової обгортки навколо тютюнового стовпчика для формування тютюнового прутка сигарети. 5 Згідно з одним варіантом здійснення винаходу, пропонуються способи виготовлення сигарет, які включають (і) подавання різаного наповнювача у сигаретну машину для формування тютюнового стовпчика; (іі) створення паперової обгортки навколо тютюнового стовпчика для формування тютюнового прутка сигарети; та (ііі) приєднання до тютюнового стовпчика сигаретного фільтра із застосуванням обідкового паперу для формування сигарети, причому сигаретний фільтр включає в себе ефективну кількість щонайменше одного типу металовмісних нанодротів, здатних видаляти з головного струменя тютюнового диму щонайменше один компонент. Ще один варіант здійснення винаходу стосується способів виготовлення сигарети, які включають (і) подавання різаного наповнювача у сигаретну машину для формування тютюнового стовпчика; (іі) створення паперової обгортки навколо тютюнового стовпчика для формування тютюнового прутка сигарети, причому паперова обгортка містить ефективну кількість щонайменше одного типу металовмісних нанодротів, здатних видаляти з бічного струменя тютюнового диму щонайменше один компонент. Ще один варіант здійснення винаходу стосується способів виготовлення сигаретного фільтра, який включає введення у фільтр ефективної кількості щонайменше одного типу металовмісних нанодротів, здатних видаляти з головного струменя тютюнового диму у сигаретний фільтр щонайменше один компонент. Згідно із ще одним варіантом здійснення винаходу, пропонується спосіб оброблення головного струменя диму курильного виробу з метою видалення з головного струменя тютюнового диму щонайменше одного компонента. Короткий опис фігур На Фіг. 1 показано перспективне зображення із частковим виривом сигарети за одним варіантом здійснення цього винаходу, де складчастий папір, який містить металовмісні нанодроти, вставлений у порожнисту секцію трубчастого фільтрувального елемента сигарети; На Фіг. 2 показано перспективне зображення із частковим виривом іншого варіанта здійснення цього винаходу, де металовмісні нанодроти включені у складчастий папір та вставлені у порожнисту секцію першої безнапірної втулки трубчастого фільтрувального елемента поблизу другої безнапірної втулки; На Фіг. 3 показано перспективне зображення із частковим виривом ще одного варіанта здійснення цього винаходу, де металовмісні нанодроти включені у фільтрувальний елемент типу «пробкапорожнина-пробка»; На Фіг. 4 показано перспективне зображення із частковим виривом ще одного варіанта здійснення цього винаходу, де металовмісні нанодроти включені у трисекційний фільтрувальний елемент, який має три пробки; На Фіг. 5 показано перспективне зображення із частковим виривом ще одного варіанта здійснення цього винаходу, де металовмісні нанодроти включені у чотирихсекційний фільтрувальний елемент, 94250 6 який має конструкцію типу «пробка-порожнинапробка» та порожнисту втулку; На Фіг. 6 показано перспективне зображення із частковим виривом ще одного варіанта здійснення цього винаходу, де металовмісні нанодроти включені у трисекційний фільтрувальний елемент, який має дві пробки та порожнисту втулку; На Фіг. 7 показано перспективне зображення із частковим виривом ще одного варіанта здійснення цього винаходу, де металовмісні нанодроти включені у двосекційний фільтрувальний елемент, який має дві пробки; і На Фіг. 8 показано перспективне зображення із частковим виривом ще одного варіанта здійснення цього винаходу, де металовмісні нанодроти включені у фільтрувальний елемент, який може бути застосований у курильному виробі. Детальний опис винаходу Пропонуються різаний наповнювач, фільтрувальні та паперові композиції, курильні вироби, наприклад, сигарети, способи виготовлення сигарет та способи куріння сигарет, які включають застосування металовмісних нанодротів для видалення з головного та бічного струменів тютюнового диму щонайменше одного компонента. Термін «головний струмінь диму» стосується суміші газів, яка виходить через кінець, що вставляється в рот, або фільтрувальний кінець курильного виробу, наприклад, сигарети, люльки, сигари або нетрадиційної сигарети, наприклад, кількість диму, який виходить або всмоктується з кінця сигарети, який вставляється в рот, під час куріння сигарети. Металовмісні нанодроти використовуються для селективного та ефективного видалення певних обраних компонентів головного струменя тютюнового диму. Відповідно до варіанта, якому віддається перевага, мета видалення інших компонентів головного струменя диму, наприклад, таких, що сприяють аромату, не ставиться. Термін «видалення» означає, що концентрація щонайменше одного компонента у головному струмені диму знижується. Такий ефект може забезпечуватися різноманітними механізмами. Наприклад, такий компонент може хімічно реагувати з металовмісними нанодротами. За альтернативним варіантом, згаданий компонент може адсорбуватися на поверхні металовмісних нанодротів і, таким чином, видалятися з тютюнового диму до досягнення організму курця або виділятися у вигляді вторинного диму. Термін «селективне видалення» означає, що з головного струменя диму значною мірою видаляються певні компоненти, в той час як інші компоненти істотною мірою не видаляються. Термін «селективний» охоплює також «переважне» видалення деяких компонентів з головного струменя диму, тобто можливе видалення більш ніж одного компонента, але з видаленням одного компонента більшою мірою, ніж іншого компонента. Застосовувані нанодроти можуть бути виготовлені будь-яким придатним способом. Наприклад, нанодроти можуть бути виготовлені шляхом введення різноманітних металовмісних розчинів у мезопористий молекулярно-ситовий субстрат, 7 який піддають одній або кільком стадіям імпрегнування при початковій вологості з подальшим ступінчастим прожарюванням. Металовмісні розчини, які застосовуються для імпрегнування при початковій вологості, можуть містити будь-який придатний попередник та/або іон щонайменше одного металу. Розчинник для металовмісних розчинів має бути добраний з урахуванням міркувань спрощення імпрегнування у пори мезопористих молекулярних сит. До прикладів придатних розчинників належать етанол та/або вода. Для направленого синтезу металовмісних нанодротів можна використовувати будь-який придатний мезопористий молекулярно-ситовий субстрат. Приклади матеріалів такого типу описані, наприклад, у патентах, які стосуються молекулярних сит МСМ-41, МСМ-48 та SBA-15; дивись, наприклад, патенти США № 5,108,725; № 5,098,684 та № 5,102,643, які включено до цього опису у повному обсязі шляхом посилання. Діаметр нанодротів можна регулювати шляхом вибору мезопористого молекулярно-ситового субстрату, який має відповідні характеристики середнього розміру пор та розподілу пор. Шляхом вибору мезопористого молекулярно-ситового субстрату з однорідними розмірами можна забезпечити формування нанодротів із високим ступенем однорідності розмірів. Кінцеву структуру нанодротів можна регулювати також шляхом вибору однорозмірного матеріалу для паралельного утворення низки нанодротів або тривимірного матеріалу із взаємно з'єднаними порами для утворення зшитої сітки нанодротів. Мезопористий діоксид кремнію можна одержати з комерційних джерел або синтезувати, застосовуючи будь-яку придатну відому чи модифіковану методику. Дивись, наприклад, публікації Чжао та ін. [D. Zhao, et al., Science, 279:465 (1998)] та Гуань та ін. [Huang M.H. et al., Chem. Commun., pp. 1063-1064 (2000)]. Наприклад, мезопористий діоксид кремнію SBA-15 можна синтезувати, застосовуючи як матрицю потрійний блок-співполімер поліетиленоксиду (ЕО) з поліпропіленоксидом (РО) та поліетиленоксидом складу ЕО20РО70ЕО20 у кислотних умовах. Для цього готують розчин, який містить ЕО20РО70ЕО20:2М НСl:тетраетоксисилан:Н2О у масовому співвідношенні приблизно 2:60:4,25:15 та перемішують його кілька годин при температурі приблизно 40°С, а потім нагрівають при 100°С протягом ночі. Одержані тверді продукти відділяють фільтруванням та прожарюють при 500°С протягом 5 год. Для посвідчення, що продукт має бажану мезопористу структуру, а також інші бажані характеристики, які стосуються діаметра пор тощо, проби продукту аналізують, застосовуючи, наприклад, малокутовий рентгенодифракційний метод та/або просвічувальну електронну мікроскопію. З метою виготовлення нанодротів можна застосувати одну або кілька стадій іпмрегнування при початковій вологості з подальшим ступінчастим прожарюванням. Мезопористі молекулярноситові матеріали просочують металовмісним розчином, і одержують суспензію, яку перемішують при кімнатній температурі протягом часу, достат 94250 8 нього для проникнення розчину у пори мезопористих молекулярно-ситових матеріалів. Відповідно до варіанта, якому віддається перевага, суспензію можна перемішувати від кількох годин до впродовж ночі. Потім суспензію фільтрують, промивають деіонізованою водою та виконують стадію прожарювання в умовах, придатних для розкладу імпрегнованого металовмісного розчину з утворенням дротів. Наприклад, стадію прожарювання можна виконувати при температурах від приблизно 250°С до приблизно 400°С або в інертній атмосфері, або в навколишньому повітрі. На кінцевій стадії процесу нанодроти можна виділити шляхом екстрагування молекулярноситового субстрату, який їх оточує, застосовуючи відповідний травильний розчин. Металовмісні нанодроти можна, як описано вище, розподілити вздовж тютюнового прутка шляхом нанесення металовмісних нанодротів на тютюн або введення такої суміші у різаний тютюновий наповнювач, застосовуючи будь-який придатний для цього спосіб. Металовмісні нанодроти можна вводити у формі порошку або у розчині у формі дисперсії. Відповідно до способу, якому віддається перевага, металовмісні нанодроти у формі сухого порошку наносять напиленням на різаний тютюновий наповнювач. Металовмісні нанодроти можуть бути присутні також у формі розчину і наноситися на різаний тютюновий наповнювач способом розбризкування. За альтернативним варіантом, тютюн можна покривати розчином, який містить металовмісні нанодроти. Металовмісні нанодроти можна також додавати до вихідного різаного тютюнового напонювача, який надходить у сигаретну машину, або додавати до тютюнового стовпчика перед обгортанням тютюнового прутка сигаретним папером. Металовмісні нанодроти у варіанті, якому віддається перевага, розподілені у тютюновому прутку сигарети, у сигаретному папері та/або у сигаретному фільтрі. Шляхом введення металовмісних нанодротів у весь тютюновий пруток можна зменшити кількість монооксиду вуглецю та/або оксиду азоту в сигареті, зокрема, у зоні згоряння та в зоні піролізу. Для введення металовмісних нанодротів можна застосувати будь-який відомий або модифікований спосіб виготовлення сигарет. Готові сигарети можна виготовляти відповідно до будь-яких технічних вимог, застосовуючи стандартні або модифіковані способи та устаткування для виробництва сигарет. Відповідно до типових схем, композицію різаного наповнювача факультативно поєднують з іншими домішками до сигарет та подають у сигаретну машину для одержання тютюнового стовпчика, який потім обгортають сигаретним папером та факультативно приєднують фільтр. Як різаний наповнювач можна використовувати будь-яку придатну тютюнову суміш. Прикладами придатних типів тютюнових матеріалів є тютюни трубовогневого сушіння, тютюни типів Берлей, Мериленд або східного типу, рідкісні або спеціальні тютюни та їх суміші. Тютюновий матеріал може постачатися у формі листового тютюну; підданої 9 технологічній обробці тютюнової сировини, наприклад, об'ємно-розширеного або розпушеного тютюну, підданих технологічній обробці жилок тютюнового листя, наприклад, різано-катаних або різано-розпушених жилок; відновленої тютюнової сировини; або сумішей згаданих матеріалів. Різаний наповнювач може також містити замінники тютюну. При виробництві сигарет тютюн, як правило, застосовується у формі різаного наповнювача, тобто у формі нарізаних волокон або пасом, які мають ширину від приблизно 1/4 см до приблизно 1/8 см (від приблизно 1/10 дюйма до приблизно 1/20 дюйма) або навіть 1/16 см (1/40 дюйма). Довжина пасом лежить у межах від приблизно 0,65 см до приблизно 7,6 см (від приблизно 0,25 дюйма до приблизно 3,0 дюймів). Сигарети можуть включати, крім того, один або кілька ароматизаторів або інших домішок, наприклад, регуляторів горіння, модифікаторів згоряння, барвників, в'яжучих тощо. Готові сигарети можна виготовляти відповідно до будь-яких технічних вимог, застосовуючи стандартні або модифіковані способи та устаткування для виробництва сигарет. Довжина сигарет може становити від приблизно 50 мм до приблизно 120 мм. Термін «куріння» сигарети охоплює нагрівання або спалювання сигарети з утворенням диму та просмоктування диму через курильний виріб. Як правило, куріння сигарети включає запалювання одного кінця сигарети та просмоктування диму через кінець сигарети, який вставляється в рот, при цьому тютюн, який міститься в сигареті, вступає в реакцію згоряння. Однак сигарету можна курити також іншими способами. Наприклад, сигарету можна курити шляхом нагрівання сигарети та/або нагрівання із застосуванням електричного нагрівача, як описано, наприклад, у патентах США № 6,053,176; № 5,934,289, № 5,591,368 або № 5,322,075, які належать цьому ж власнику. Для введення металовмісних нанодротів у фільтри може бути застосований будь-який відомий або модифікований спосіб виготовлення сигаретних фільтрів. Різноманітні конструкції сигаретних фільтрів та способи їх виготовлення описані, наприклад, у патенті США № 6,209,547, що належить цьому ж власнику, який включено до цього опису у повному його обсязі шляхом посилання. На Фіг. 1 показано сигарету 2, яка включає в себе тютюновий пруток 4, фільтрувальну секцію 6 та мундштучну фільтрувальну пробку 8. Як показано на фігурі, металовмісні нанодроти можуть бути нанесені на складчастий папір 10, вміщений у порожнину, наприклад, всередину безнапірної втулки 12, яка є частиною фільтрувальної секції 6. На Фіг. 2 показано сигарету 2, яка включає в себе тютюновий пруток 4 та фільтрувальну секцію 6, де складчастий папір 10 вміщений у порожнину першої безнапірної втулки 13, розташованої між мундштучною фільтрувальною пробкою 8 та другою безнапірною втулкою 15. Папір 10 можна застососувати в інших формах, відмінних від складчастого аркуша. Наприклад, папір 10 може в розгорнутому вигляді являти собою одну або кілька окремих стрічок, намотаний циліндр тощо. У 94250 10 будь-якій формі у фільтрувальну секцію сигарети може бути введена бажана кількість металовмісних нанодротів шляхом комбінування певної кількості реакційноздатної поверхні паперу та/або загальної поверхні паперу з нанесеним покриттям, застосованого у фільтрі (наприклад, більші кількості металовмісних нанодротів можна забезпечити просто шляхом застосування більшої площі паперу з покриттям). У сигаретах, показаних на Фіг. 1 та Фіг. 2, тютюновий пруток 4 та фільтрувальна секція 6 з'єднані між собою обідковим папером 14. В обох цих сигаретах фільтрувальна секція 6 може бути з'єднана в одне ціле за допомогою обгортки 11 фільтра. Металовмісні нанодроти можна ввести у фільтрувальний папір різноманітними шляхами. Наприклад, металовмісні нанодроти можна змішувати з водою, одержуючи суспензію. Цю суспензію можна потім нанести на заздалегідь сформований фільтрувальний папір та дати їй висохнути. Потім фільтрувальний папір можна вмістити у фільтрувальну секцію сигарети за схемою, показаною на Фіг. 1 та Фіг. 2. За альтернативним варіантом, висушений папір можна згорнути у форму пробки та вмістити її у фільтрувальну секцію сигарети. Наприклад, папір можна згорнути у форму пробки та вмістити у вигляді пробки всередину безнапірного елемента фільтра, наприклад, поліпропіленової або ацетилцелюлозної втулки. Згідно з іншою конструкцією, згаданий папір може утворювати внутрішній вкладиш такого безнапірного елемента фільтра. За альтернативним варіантом, металовмісні нанодроти можна додавати до фільтрувального або сигаретного паперу в процесі виготовлення паперу. Наприклад, металовмісні нанодроти можна змішувати із целюлозною масою і одержувати змішану целюлозну пульпу. З цієї пульпи можна одержувати фільтрувальний або сигаретний папір за будь-яким відомим або модифікованим способом. Відповідно до іншого варіанта здійснення винаходу, якому віддається перевага, металовмісні нанодроти вводять у волокнистий матеріал самої фільтрувальної секції сигарети. До таких матеріалів фільтрів належать, але не обмежуються ними, волокнисті матеріали фільтрів, в тому числі папери, наприклад, обідковий папір, або волокнисті матеріали пробок, наприклад, ацетилцелюлозні волокна та поліпропіленові волокна. Цей варіант здійснення винаходу ілюстровано на Фіг. З, де показано сигарету 2, яка включає в себе тютюновий пруток 4 та фільтрувальну секцію 6 у формі фільтра типу «пробка-порожнина-пробка», яка включає фільтрувальний мундштук 8, пробку 16 та порожнину 18. Пробка 16 може включати в себе трубку або суцільний блок матеріалу, наприклад, поліпропіленових або ацетилцелюлозних волокон. Тютюновий пруток 4 та фільтрувальна секція 6 з'єднані між собою обідковим папером 14. Фільтрувальна секція 6 може включати обгортку 11 фільтра. Обгортка 11 фільтра містить традиційний волокнистий матеріал фільтра, а металовмісні нанодроти можуть бути введені всередину або нанесені на поверхню обгортки 11 фільтра, напри 11 клад, шляхом нанесення у формі покриття. За альтернативним варіантом, металовмісні нанодроти можуть бути введені у фільтрувальний мундштук 8, у пробку 16 та/або у порожнину 18. Крім того, металовмісні нанодроти можуть бути введені у будь-який елемент фільтрувальної секції сигарети. Наприклад, фільтрувальна секція може складатися лише із фільтрувального мундштука 8, і металовмісні нанодроти можуть бути введені у фільтрувальний мундштук 8 та/або в обідковий папір 14. На Фіг. 4 показано сигарету 2, яка включає в себе тютюновий пруток 4 та фільтрувальну секцію 6. Цей варіант виконання аналогічний показаному на Фіг. 3, за винятком того, що порожнина 18 заповнена гранулами металовмісних нанодротів або пробкою 15, виготовленою з матеріалу, наприклад, волокнистого поліпропілену або ацетилцелюлози, яка містить металовмісні нанодроти. Як і в описаному вище варіанті, пробка 16 може бути порожнистою або суцільною, та тютюновий пруток 4 і фільтрувальна секція 6 з'єднані між собою обідковим папером 14. Сигарета включає в себе також обгортку 11 фільтра. На Фіг. 5 показано сигарету 2, яка включає в себе тютюновий пруток 4 та фільтрувальну секцію 6, причому фільтрувальна секція 6 включає в себе фільтрувальний мундштук 8, обгортку 11 фільтра, обідковий папір 14, який з'єднує тютюновий пруток 4 та фільтрувальну секцію 6, порожнину 18, пробку 16 та порожнисту втулку 20. Металовмісні нанодроти можуть бути введені в один або кілька елементів фільтрувальної секції 6. Наприклад, металовмісні нанодроти можуть бути введені у втулку 20 або простір всередині втулки 20 може бути заповнений гранулами металовмісних нанодротів. В разі бажання пробка 16 та втулка 20 можуть бути виконані з матеріалу, наприклад, із волокнистого поліпропілену або ацетилцелюлози, який містить металовмісні нанодроти. Як і в попередньому варіанті, пробка 16 може бути поржнистою або суцільною. На Фіг. 6 та Фіг. 7 показано подальші модифікації фільтрувальної секції 6. Як видно з Фіг. 6, сигарета 2 включає в себе тютюновий пруток 4 та фільтрувальну секцію 6. Фільтрувальна секція 6 включає в себе фільтрувальний мундштук 8, обгортку 11 фільтра, пробку 22 та втулку 20, і металовмісні нанодроти можуть бути введені в один або кілька із цих елементів фільтра. На Фіг. 7 фільтрувальна секція 6 включає в себе фільтрувальний мундштук 8 та пробку 24, і металовмісні нанодроти можуть бути введені в один або кілька із цих елементів фільтра. Подібно до пробки 16, пробки 22 та 24 можуть бути суцільними або порожнистими. У сигаретах, показаних на Фіг. 6 та Фіг. 7, тютюновий пруток 4 і фільтрувальна секція 6 з'єднані між собою обідковим папером 14. Для нанесення металовмісних нанодротів на волокна фільтрів або інші субстрати можна застосовувати різноманітні способи. Наприклад, металовмісні нанодроти можна додавати до фільтрувальних волокон перед формуванням останніх у фільтрувальний картридж, наприклад, у мундштук сигарети. Металовмісні нанодроти можна додава 94250 12 ти до фільтрувальних волокон, наприклад, у формі сухого порошку або суспензії. Якщо металовмісні нанодроти наносяться у формі суспензії, то волокнам дають висохнути перед формуванням їх у фільтрувальний картридж. Відповідно до іншого варіанта здійснення винаходу, якому віддається перевага, металовмісні нанодроти застосовують у порожнистій частині сигаретного фільтра. Наприклад, деякі сигаретні фільтри мають конфігурацію «пробка/порожнина/пробка», де пробки включають в себе волокнисті фільтрувальні матеріали, а порожнина є просто проміжком між двома фільтрувальними пробками. Цей проміжок може бути заповнений металовмісними нанодротами. Приклад такого варіанта показано на Фіг. 3. Металовмісні нанодроти можуть мати гранульну форму або можуть бути нанесені на відповідну основу, наприклад, на волокно або нитку. Відповідно до ще одного варіанта здійснення винаходу, металовмісні нанодроти використовують у фільтрувальній секції сигарети для застосування спільно з курильним виробом, описаним у патенті США № 5,692,525, що належить цьому ж власнику, який включено до цього опису шляхом посилання. На Фіг. 8 показано один тип конструкції сигарети 100, яку можна застосовувати в електричному курильному пристрої. Як видно з фігури, сигарета 100 включає в себе тютюновий пруток 60 та фільтрувальну секцію 62, з'єднані між собою за допомогою обідкового паперу 64. У варіанті, якому віддається перевага, фільтрувальна секція 62 включає в себе трубчастий безнапірний фільтрувальний елемент 102 та мундштучну фільтрувальну пробку 104. Безнапірний фільтрувальний елемент 102 та мундштучна фільтрувальна пробка 104 можуть бути з'єднані між собою у комбіновану пробку 110 за допомогою обгортки 112 пробки. Тютюновий пруток 60 може мати різноманітні форми та включати в себе один або кілька таких елементів: обгортку 71, ще один трубчастий безнапірний фільтрувальний елемент 74, циліндричну тютюнову пробку 80, яка у варіанті, якому віддається перевага, охоплена обгорткою 84 пробки, тютюнове полотно 66, яке включає полотно 68 основи та ароматизувальний матеріал 70, і порожній проміжок 91. Безнапірний фільтрувальний елемент 74 визначає форму кінцевої частини 72 тютюнового прутка 60 та підтримує його. З боку вільного кінця 78 тютюнового прутка 60 тютюнове полотно 66 разом з обгорткою 71 охоплюють циліндричну тютюнову пробку 80. У конструкцію фільтра такої сигарети, яка включає в себе металовмісні нанодроти, можуть бути внесені різноманітні модифікації. До складу такої сигарети металовмісні нанодроти можуть бути введені різними способами, наприклад, шляхом нанесення на папір або інший субстрат, введений у просвіт трубчастого безнапірного фільтрувального елемента 102 сигарети. Металовмісні нанодроти можуть бути також застосовані у формі підкладки або пробки всередині трубчастого безнапірного фільтрувального елемента 102. За альтернативним варіантом, металовмісні нанодроти можуть бути введені у волокнисті 13 стінки самого трубчастого безнапірного фільтрувального елемента 102. Наприклад, трубчастий безнапірний фільтрувальний елемент або втулка 102 може бути виконаний з відповідних матеріалів, наприклад, поліпропіленового або ацетилцелюлозного волокна, і металовмісні нанодроти можуть бути змішані з такими волокнами перед формуванням втулки або під час такого формування. Відповідно до ще одного варіанта здійснення винаходу, металовмісні нанодроти можна замість елемента 102 вводити у мундштучну фільтрувальну пробку 104. Однак, як і у попередньо описаних варіантах, металовмісні нанодроти можуть бути введені у кілька частин фільтра, наприклад, у мундштучну фільтрувальну пробку 104 та у трубчастий безнапірний фільтрувальний елемент 102. Фільтрувальна секція 62 Фіг. 8 може бути також модифікована з метою створення порожнього проміжку, в який можуть бути вміщені металовмісні нанодроти. Як вказано вище, металовмісні нанодроти можуть бути введені у різноманітні матеріалисубстрати. При використанні металовмісних нанодротів у складі фільтрувального паперу металовмісні нанодроти можуть бути введені у частинки субстрату, які мають середній розмір до 100 мкм, у варіанті, якому віддається перевага, менше ніж 30 94250 14 мкм. При використанні металовмісних нанодротів у гранульній формі можна використовувати частинки субстрату більшого розміру. Такі частинки субстрату у варіанті, якому віддається перевага, можуть мати розмір від 18 меш до 60 меш (від 1000 мкм до 250 мкм, стандарт США, ASTM E11). Для виготовлення таких частинок більші частинки агломерованого матеріалу можна подрібнювати будь-яким придатним способом, наприклад, розмелюванням, одержуючи менші частинки. Ці менші частинки можна розділяти будь-яким придатним способом, наприклад, просіюванням, і одержувати бажаний діапазон розмірів частинок. Винахід описано вище стосовно до варіантів здійснення, яким віддається перевага, однак слід мати на увазі, що в нього можна вносити модифікації та зміни, очевидні для фахівців у галузі. Такі модифікації та зміни слід розглядати в межах обсягу винаходу, який визначається формулою винаходу, яка додається. Усі вищезгадані літературні джерела включені до цього опису шляхом посилання у повному їх обсязі, так, якби стосовно до кожного окремого джерела було конкретно та окремо вказано на включення його шляхом посилання у повному його обсязі. 15 Комп’ютерна верстка Г. Паяльніков 94250 Підписне 16 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cut filler composition and smoking article comprising metal-containing nanowires and method for making smoking article

Автори англійською

LUAN ZHAOHUA, FOURNIER JAY A.

Назва патенту російською

Композиция резаного наполнителя и курительное изделие, содержащее металлосодержащую нанопроволоку, и способ изготовления курительного изделия

Автори російською

Луан Чжаохуа, Форнир Джей А.

МПК / Мітки

МПК: A24B 15/28, A24D 3/16

Мітки: наповнювача, виробу, курильного, композиція, спосіб, виріб, виготовлення, курильний, різаного, металовмісні, містять, нанодроти
