Вкладиш опорний ізолюючий проміжного рейкового скріплення
Номер патенту: 96151
Опубліковано: 12.01.2015
Автори: Шпилька Андрій Михайлович, Говоруха Андрій Володимирович, Говоруха Володимир Васильович
Формула / Реферат
1. Вкладиш опорний ізолюючий проміжного рейкового скріплення, який виконаний у вигляді призматичного тіла, утвореного передньою, задньою та боковими стінками, верхньою та нижньою поверхнями, при цьому верхня та нижня поверхні виконані похилими в напрямку від передньої до задньої стінки з можливістю взаємодії верхньої поверхні з притискними елементами пружної клеми, а нижньої поверхні з верхньою поверхнею підошви рейки, задня стінка виконана з можливістю взаємодії з анкером рейкового скріплення, на нижній поверхні уздовж задньої стінки виконаний опорний виступ з можливістю його взаємодії з торцевим краєм підошви рейки,
який відрізняється тим, що на верхній поверхні вкладиша виконана виїмка для фіксації притискної петлі пружної клеми в її робочому положенні, а в тілі ізолюючого вкладиша з боку задньої стінки виконані заглиблення, які розташовані симетрично відносно подовжньої осі вкладиша з можливістю вільного нефіксованого розміщення в них кінців пружної клеми.
2. Вкладиш за п. 1, який відрізняється тим, що уздовж бокових стінок виконані виступи з можливістю їх зачеплення з головкою анкера.
3. Вкладиш за п. 1, який відрізняється тим, що виїмка на верхній поверхні вкладиша має довжину, яка менша ширини вкладиша, та виконана симетрично відносно подовжньої осі вкладиша.
4. Вкладиш за п. 1, який відрізняється тим, що для прямолінійних ділянок рейкової колії глибина заглиблень на задній стінці вкладиша та товщина опорного виступу на нижній поверхні вкладиша для внутрішньої та зовнішньої сторін рейки рейкової колії виконані однаковими.
5. Вкладиш за п. 1, який відрізняється тим, що для криволінійних ділянок рейкової колії глибина заглиблень на задній стінці вкладиша та товщина опорного виступу на нижній поверхні вкладиша, призначеного для внутрішньої сторони кожної рейки рейкової колії, виконані більшими в порівнянні з вкладишем, призначеним для зовнішньої сторони кожної рейки рейкової колії.
Текст

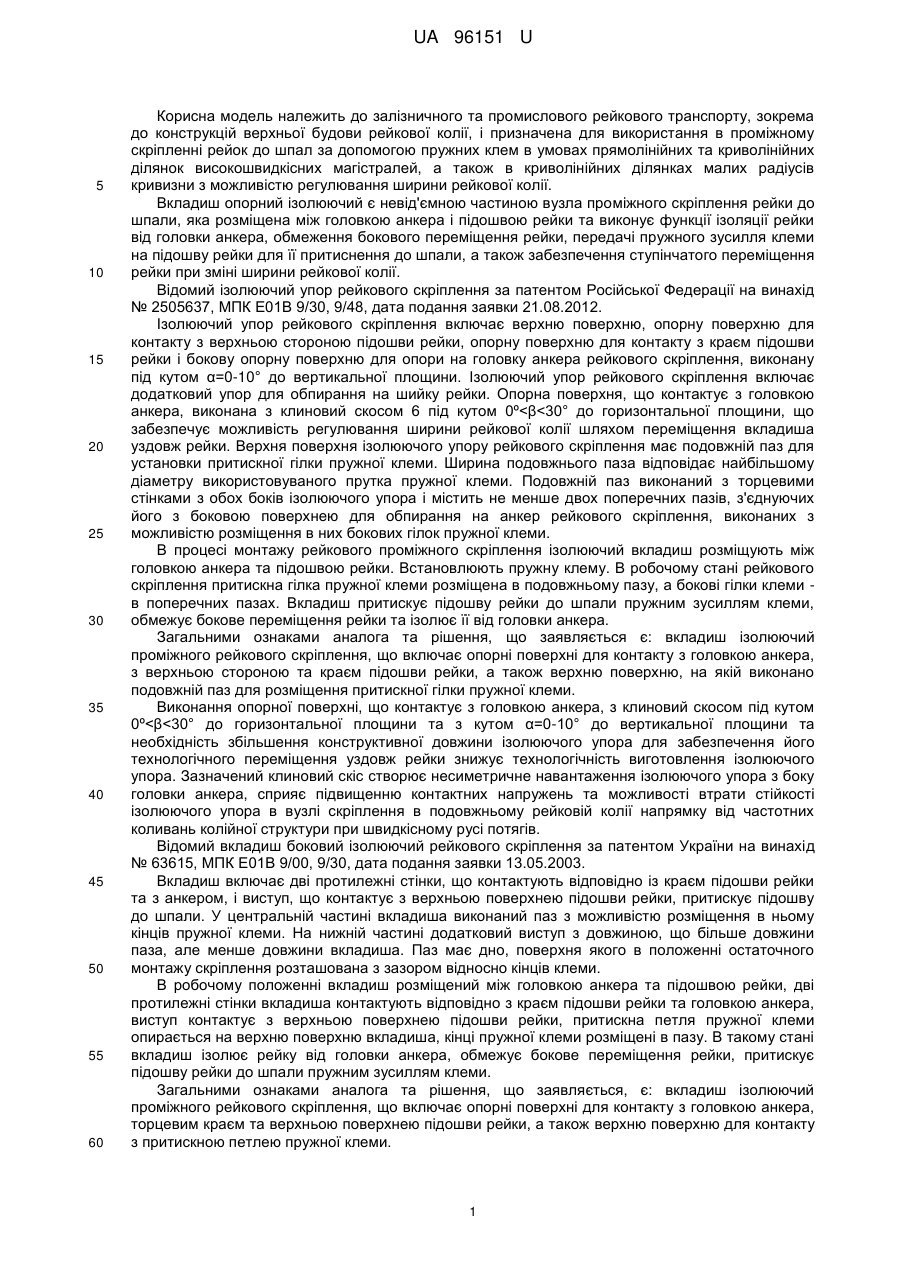

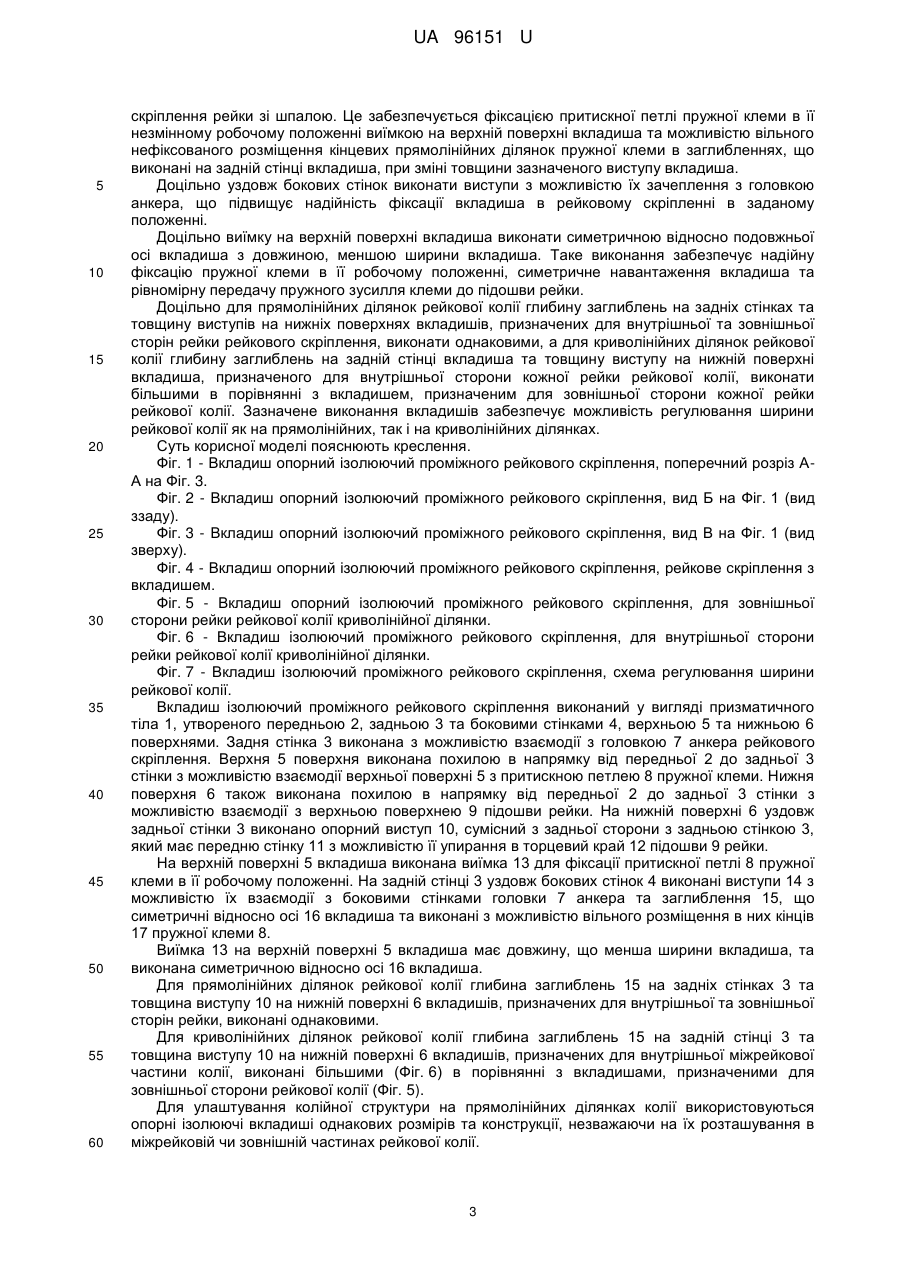

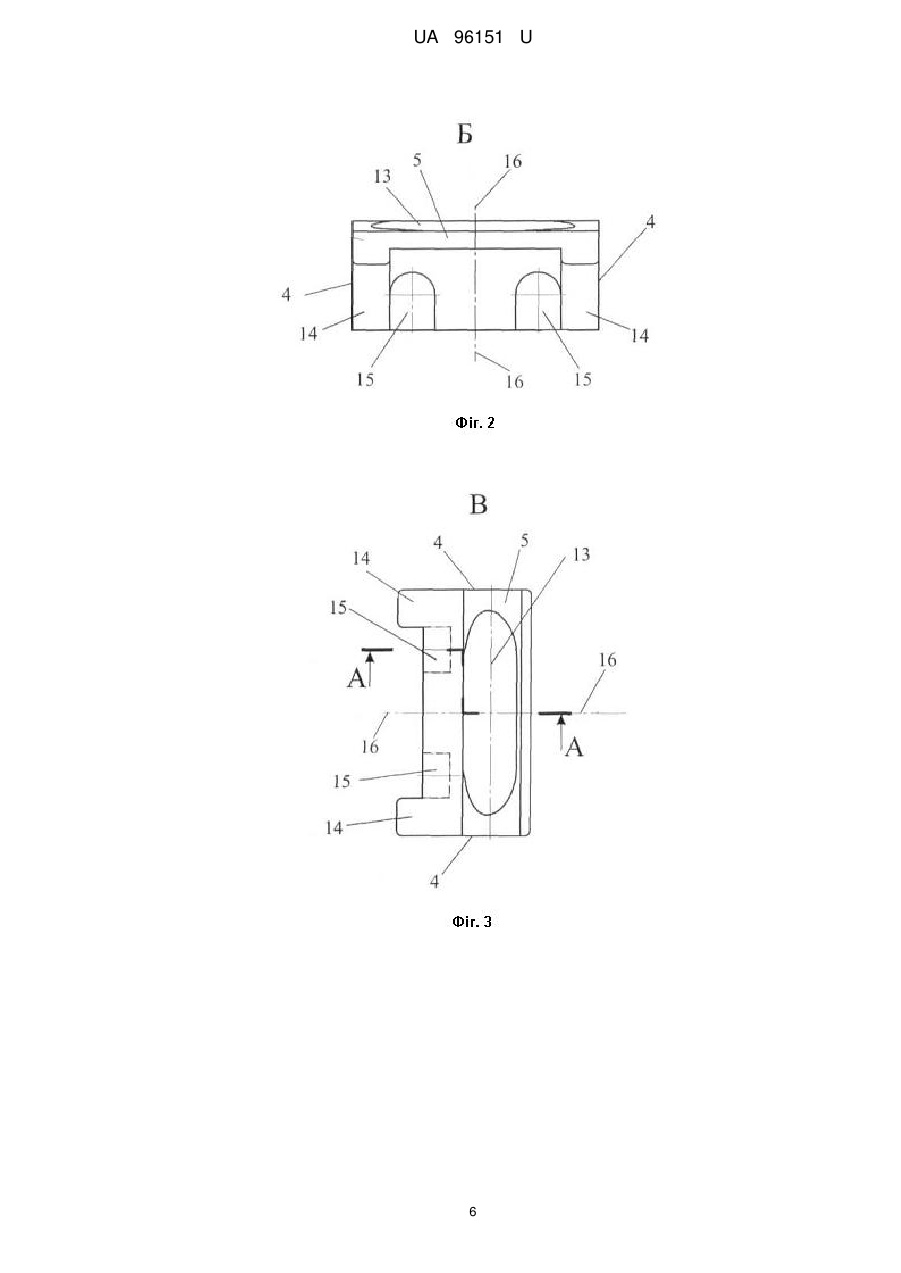

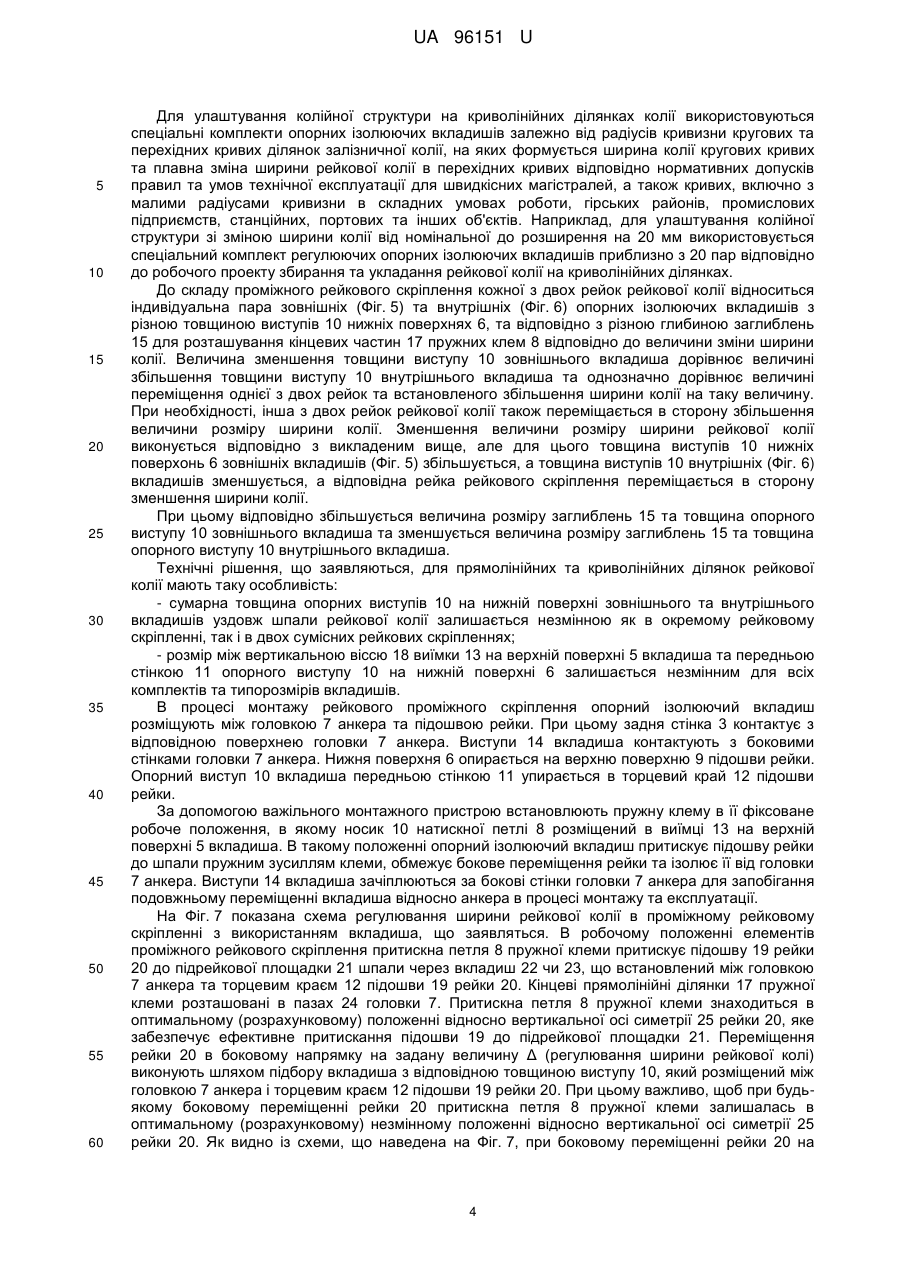

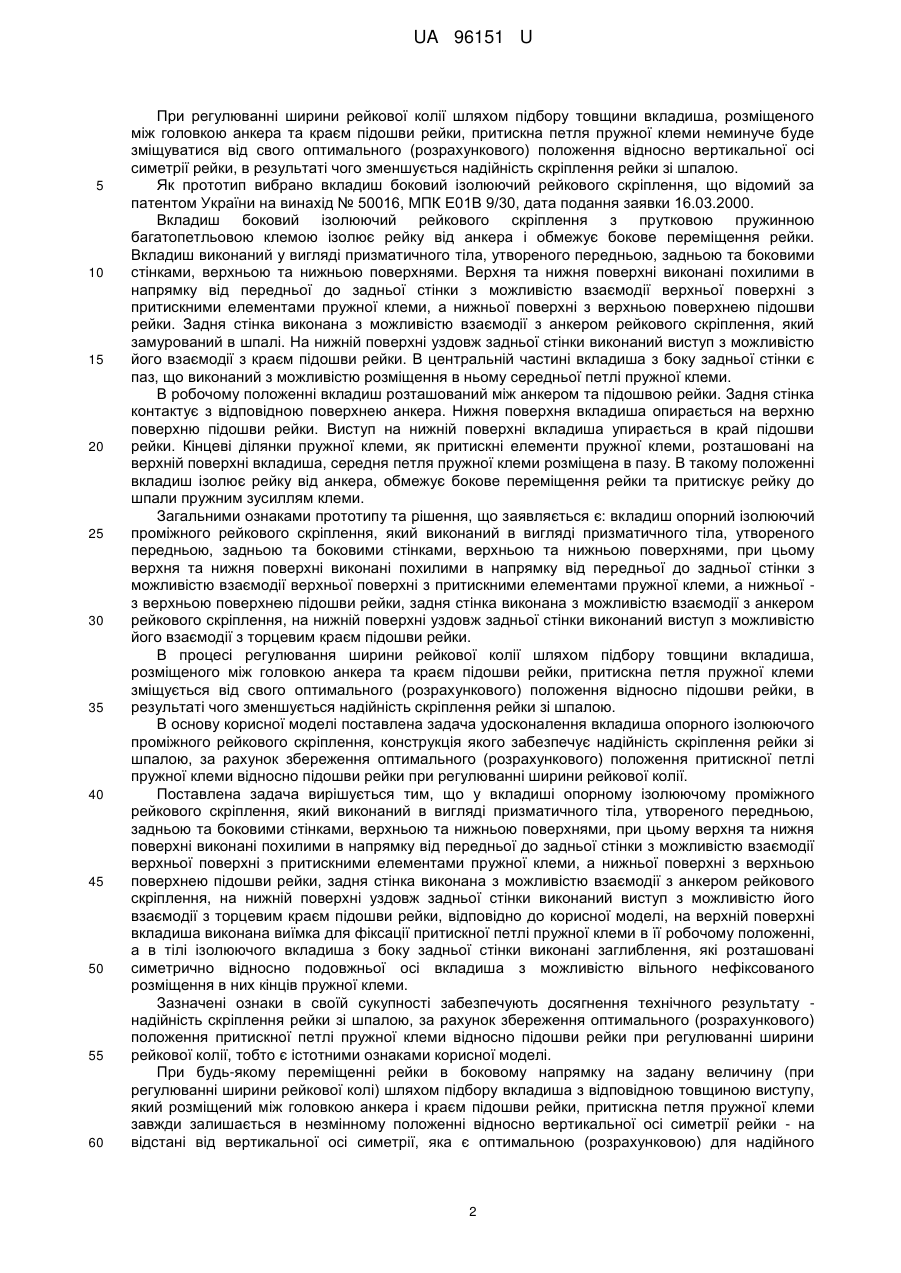

Реферат: Вкладиш опорний ізолюючий проміжного рейкового скріплення виконаний у вигляді призматичного тіла, утвореного передньою, задньою та боковими стінками, верхньою та нижньою поверхнями, при цьому верхня та нижня поверхні виконані похилими в напрямку від передньої до задньої стінки з можливістю взаємодії верхньої поверхні з притискними елементами пружної клеми, а нижньої поверхні з верхньою поверхнею підошви рейки, задня стінка виконана з можливістю взаємодії з анкером рейкового скріплення, на нижній поверхні уздовж задньої стінки виконаний опорний виступ з можливістю його взаємодії з торцевим краєм підошви рейки. На верхній поверхні вкладиша виконана виїмка для фіксації притискної петлі пружної клеми в її робочому положенні, а в тілі ізолюючого вкладиша з боку задньої стінки виконані заглиблення, які розташовані симетрично відносно подовжньої осі вкладиша з можливістю вільного нефіксованого розміщення в них кінців пружної клеми. UA 96151 U (12) UA 96151 U UA 96151 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до залізничного та промислового рейкового транспорту, зокрема до конструкцій верхньої будови рейкової колії, і призначена для використання в проміжному скріпленні рейок до шпал за допомогою пружних клем в умовах прямолінійних та криволінійних ділянок високошвидкісних магістралей, а також в криволінійних ділянках малих радіусів кривизни з можливістю регулювання ширини рейкової колії. Вкладиш опорний ізолюючий є невід'ємною частиною вузла проміжного скріплення рейки до шпали, яка розміщена між головкою анкера і підошвою рейки та виконує функції ізоляції рейки від головки анкера, обмеження бокового переміщення рейки, передачі пружного зусилля клеми на підошву рейки для її притиснення до шпали, а також забезпечення ступінчатого переміщення рейки при зміні ширини рейкової колії. Відомий ізолюючий упор рейкового скріплення за патентом Російської Федерації на винахід № 2505637, МПК Е01В 9/30, 9/48, дата подання заявки 21.08.2012. Ізолюючий упор рейкового скріплення включає верхню поверхню, опорну поверхню для контакту з верхньою стороною підошви рейки, опорну поверхню для контакту з краєм підошви рейки і бокову опорну поверхню для опори на головку анкера рейкового скріплення, виконану під кутом α=0-10° до вертикальної площини. Ізолюючий упор рейкового скріплення включає додатковий упор для обпирання на шийку рейки. Опорна поверхня, що контактує з головкою анкера, виконана з клиновий скосом 6 під кутом 0º
ДивитисяДодаткова інформація
Автори англійськоюHovorukha Volodymyr Vasyliovych, Shpylka Andrii Mykhailovych
Автори російськоюГоворуха Владимир Васильевич, Шпилька Андрей Михайлович
МПК / Мітки
МПК: E01B 9/48
Мітки: вкладиш, опорний, проміжного, ізолюючий, рейкового, скріплення
