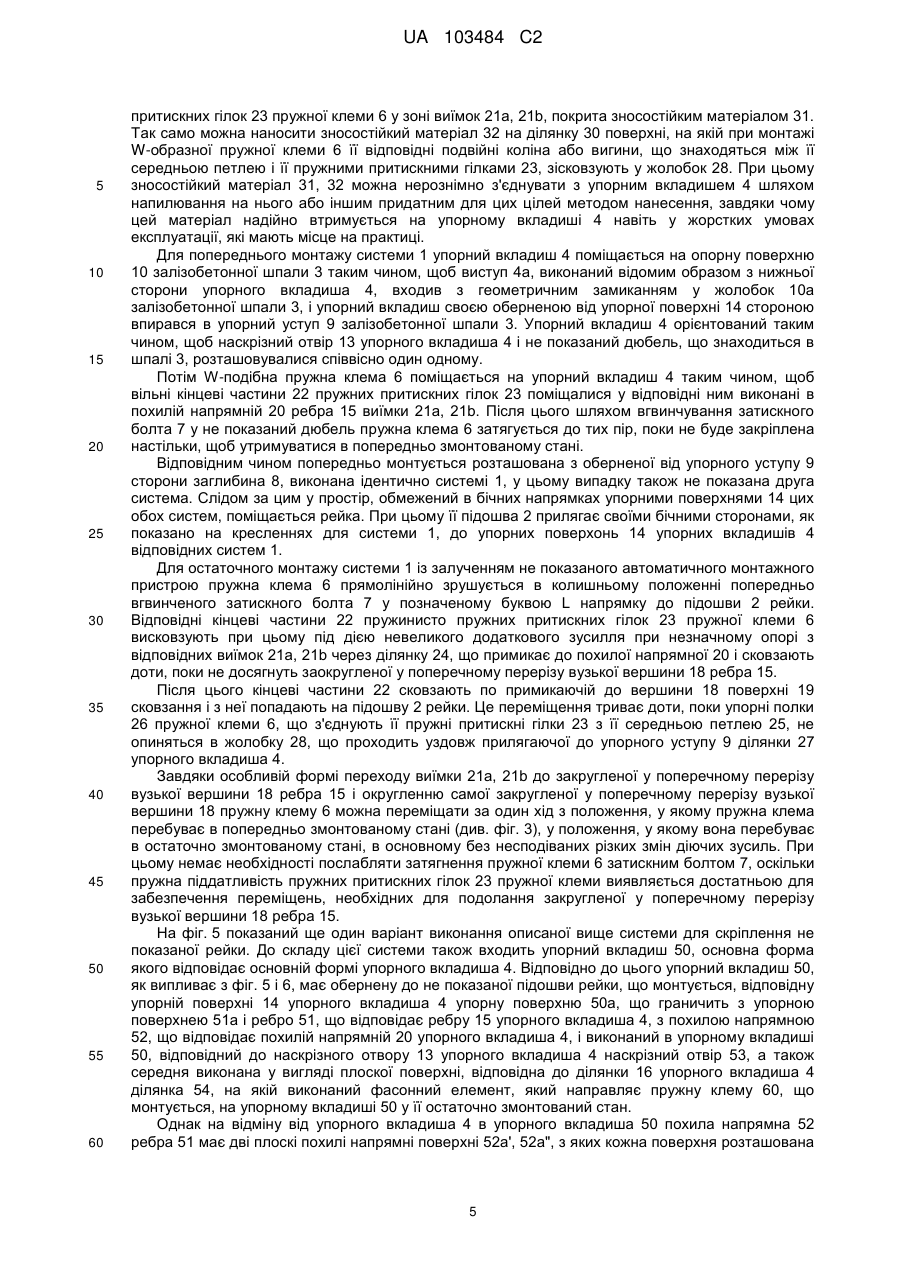

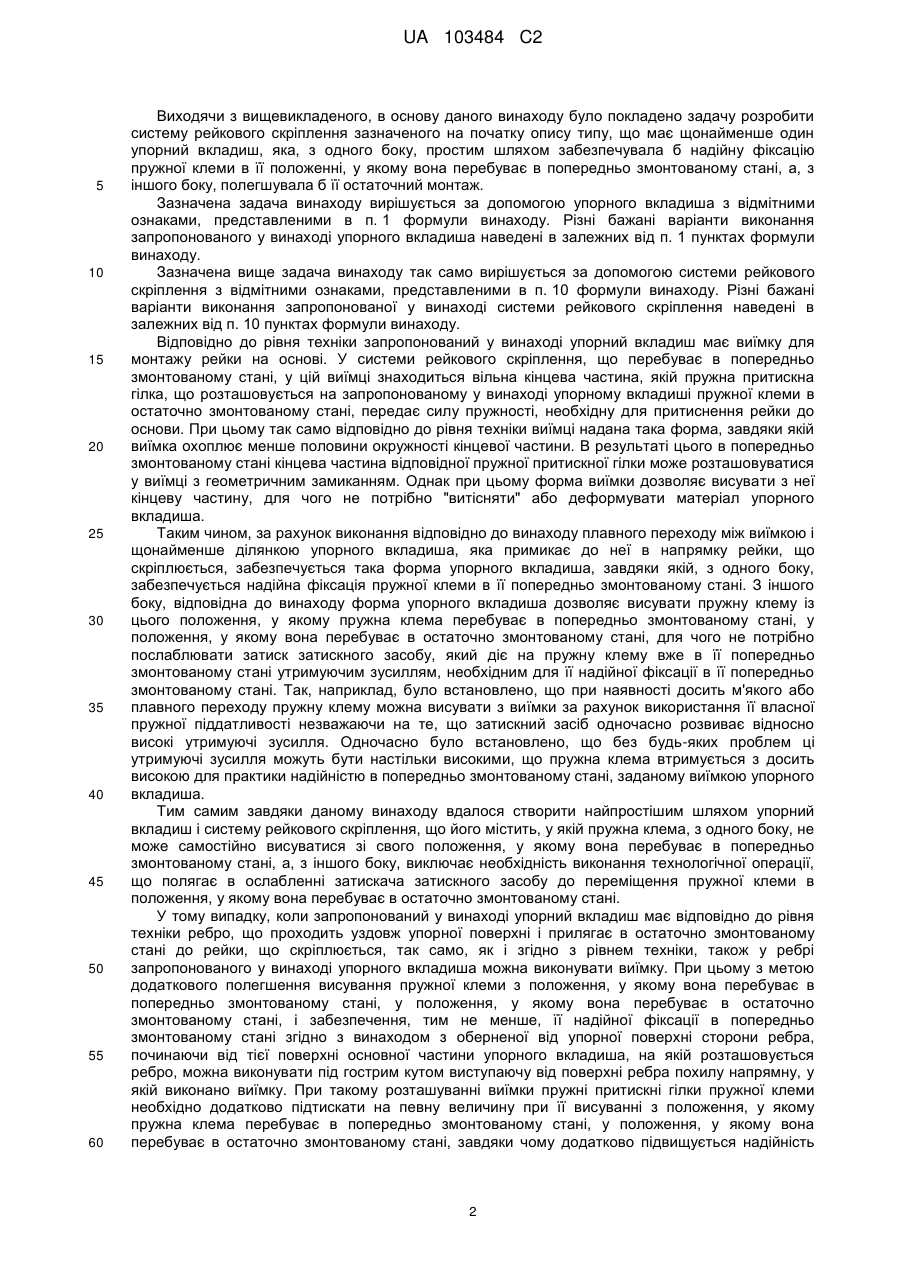

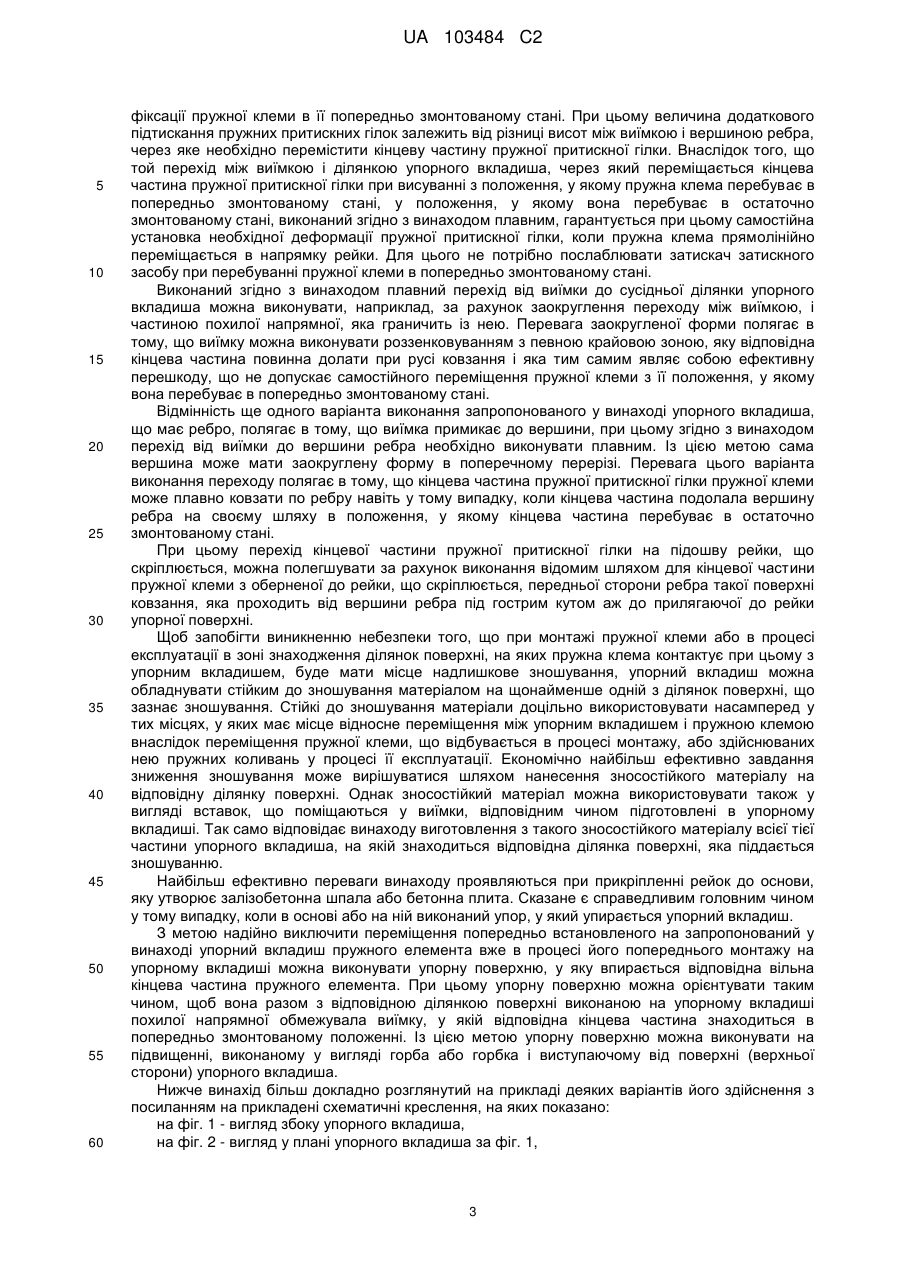

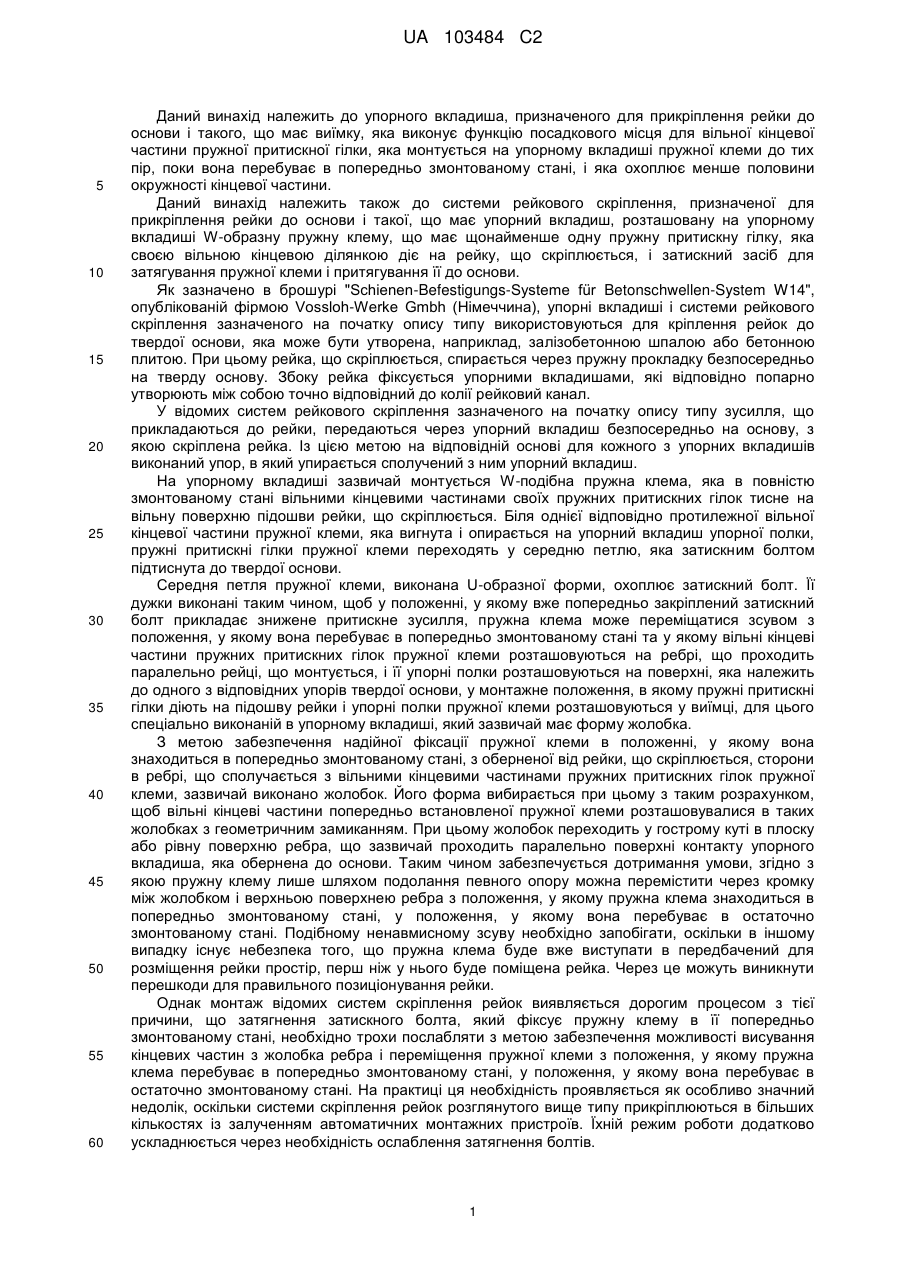

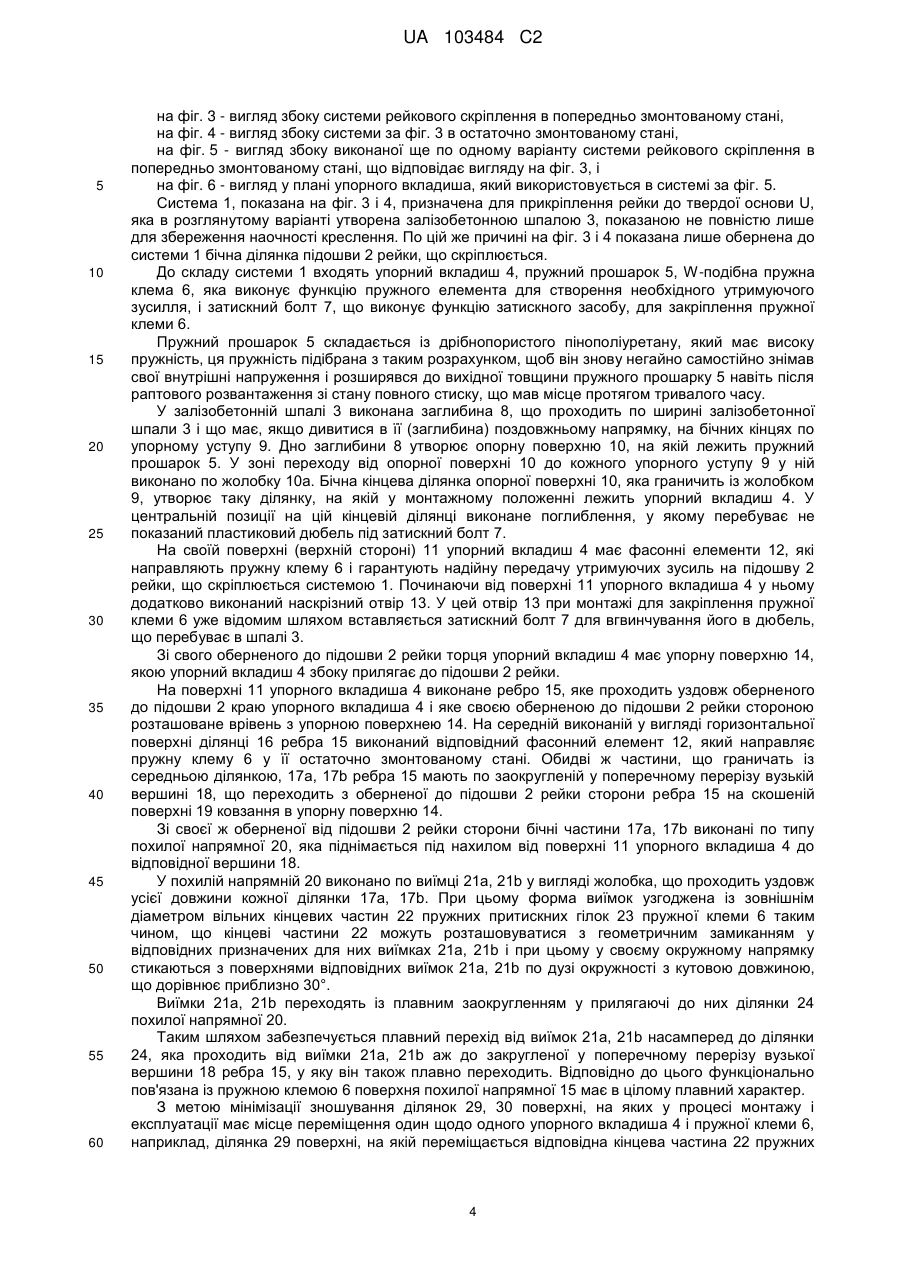

Упорний вкладиш і система рейкового скріплення

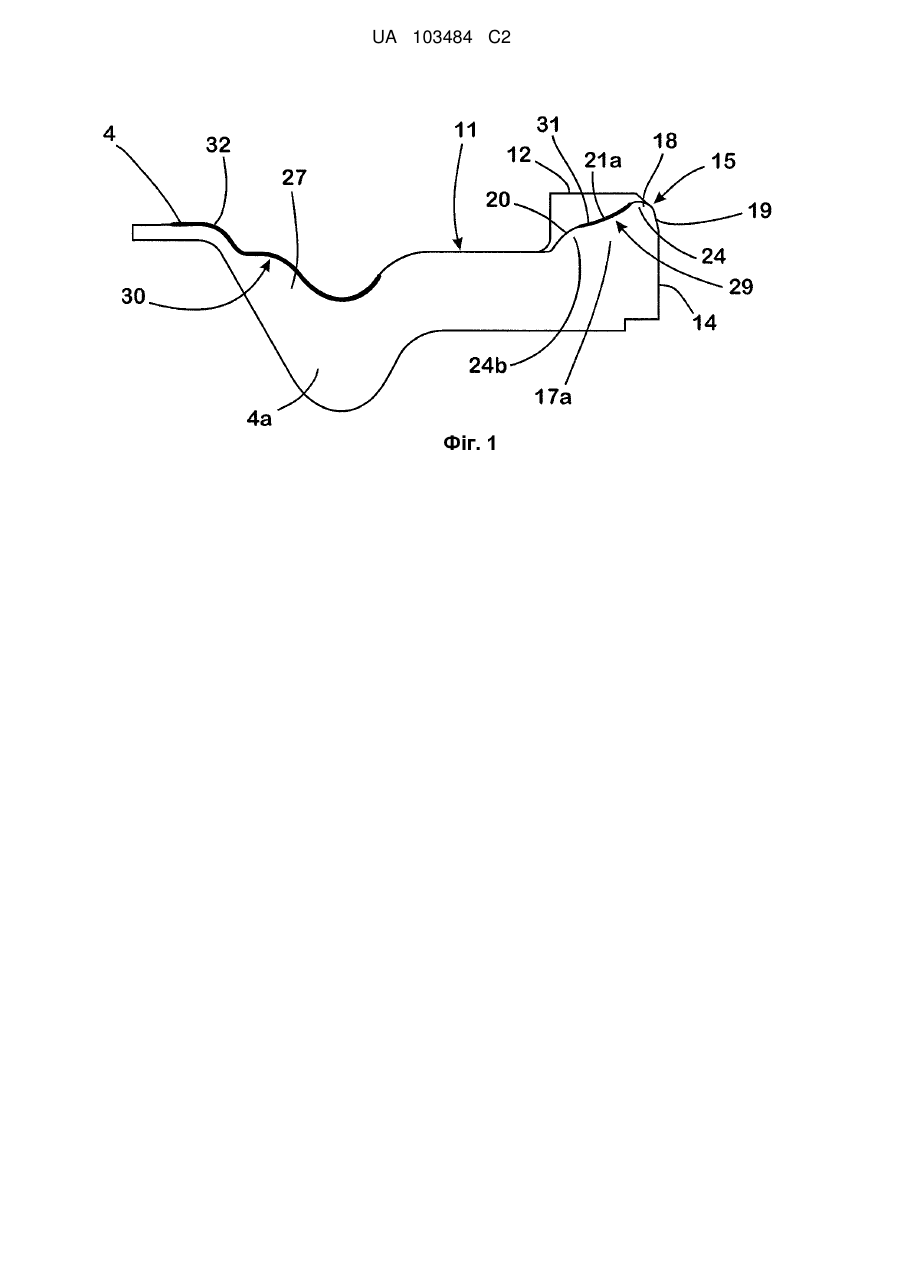

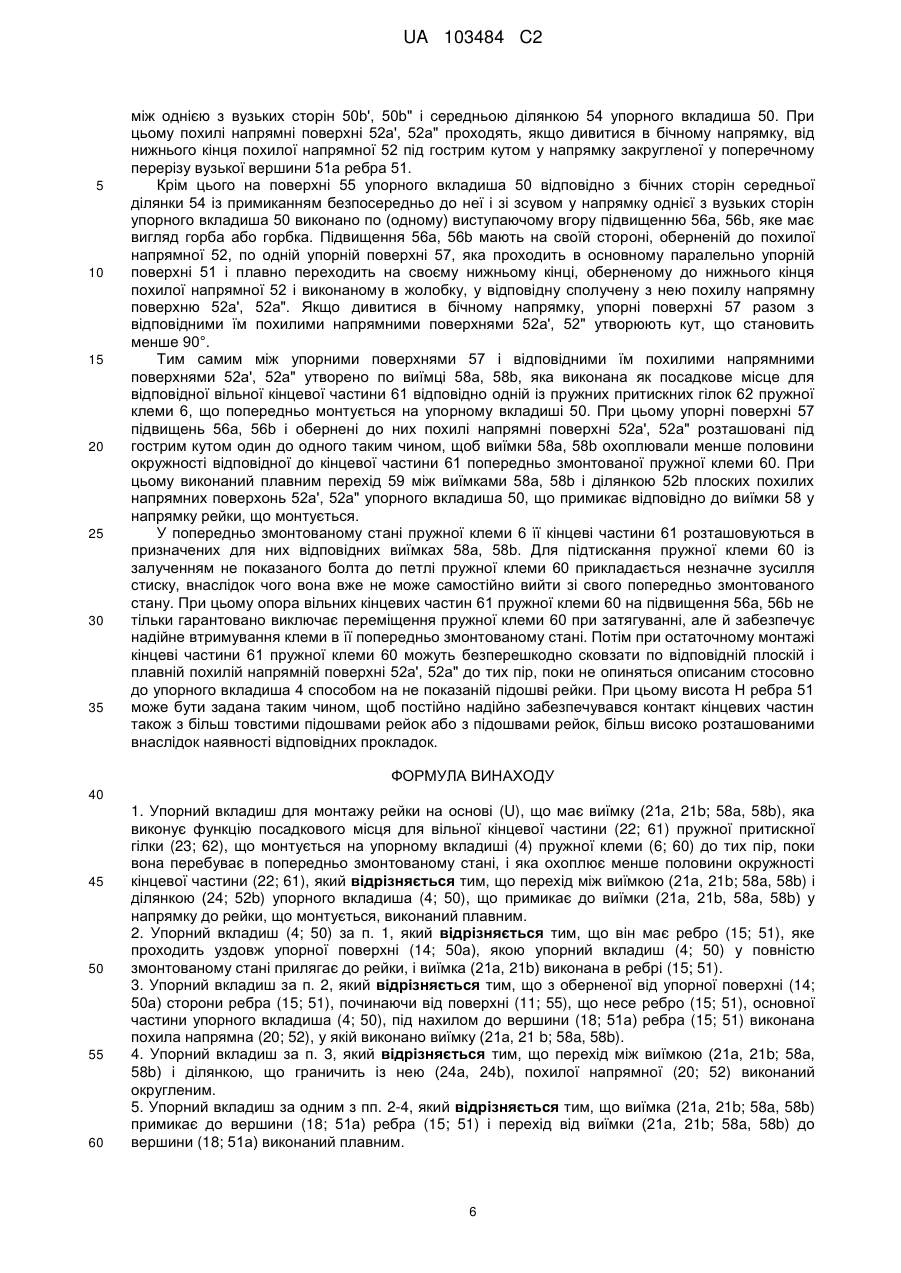

1. Упорний вкладиш для монтажу рейки на основі (U), що має виїмку (21а, 21b; 58a, 58b), яка виконує функцію посадкового місця для вільної кінцевої частини (22; 61) пружної притискної гілки (23; 62), що монтується на упорному вкладиші (4) пружної клеми (6; 60) до тих пір, поки вона перебуває в попередньо змонтованому стані, і яка охоплює менше половини окружності кінцевої частини (22; 61), який відрізняється тим, що перехід між виїмкою (21а, 21b; 58a, 58b) і ділянкою (24; 52b) упорного вкладиша (4; 50), що примикає до виїмки (21а, 21b, 58а, 58b) у напрямку до рейки, що монтується, виконаний плавним.

2. Упорний вкладиш (4; 50) за п. 1, який відрізняється тим, що він має ребро (15; 51), яке проходить уздовж упорної поверхні (14; 50а), якою упорний вкладиш (4; 50) у повністю змонтованому стані прилягає до рейки, і виїмка (21а, 21b) виконана в ребрі (15; 51).

3. Упорний вкладиш за п. 2, який відрізняється тим, що з оберненої від упорної поверхні (14; 50а) сторони ребра (15; 51), починаючи від поверхні (11; 55), що несе ребро (15; 51), основної частини упорного вкладиша (4; 50), під нахилом до вершини (18; 51а) ребра (15; 51) виконана похила напрямна (20; 52), у якій виконано виїмку (21а, 21 b; 58a, 58b).

4. Упорний вкладиш за п. 3, який відрізняється тим, що перехід між виїмкою (21а, 21b; 58а, 58b) і ділянкою, що граничить із нею (24а, 24b), похилої напрямної (20; 52) виконаний округленим.

5. Упорний вкладиш за одним з пп. 2-4, який відрізняється тим, що виїмка (21а, 21b; 58a, 58b) примикає до вершини (18; 51а) ребра (15; 51) і перехід від виїмки (21а, 21b; 58a, 58b) до вершини (18; 51а) виконаний плавним.

6. Упорний вкладиш за п. 5, який відрізняється тим, що в поперечному перерізі вершина (18; 51а) має заокруглену форму.

7. Упорний вкладиш за одним з пп. 2-6, який відрізняється тим, що на оберненій до рейки, що монтується, передній стороні ребра (15; 51) виконана поверхня (19; 52а, 52а") ковзання для кінцевої частини (22; 61) пружної клеми (6; 60), що веде від вершини (18; 51а) ребра (15; 51) під нахилом аж до упорної поверхні (14; 50а).

8. Упорний вкладиш за одним з попередніх пунктів, який відрізняється тим, що він має зносостійкий матеріал (31, 32) на щонайменше одній зі своїх ділянок (29, 30) поверхні, які контактують із встановлюваною на нього (упорний вкладиш) пружною клемою (6).

9. Упорний вкладиш за п. 8, який відрізняється тим, що зносостійкий матеріал (31, 32) нанесений на відповідну ділянку (29, 30) поверхні.

10. Упорний вкладиш за одним з попередніх пунктів, який відрізняється тим, що на його поверхні (55) виконана щонайменше одна упорна поверхня (57), в яку впирається в попередньо змонтованому стані вільна кінцева частина (61) пружної притискної гілки (62) пружної клеми (60).

11. Упорний вкладиш за п. 10, який відрізняється тим, що упорна поверхня (57) виконана на підвищенні (56а; 56b), яке виступає у вигляді горба або горбка від поверхні (55) упорного вкладиша (4; 50).

12. Система рейкового скріплення для прикріплення рейки до основи (U), що має упорний вкладиш (4; 50), розташовану на упорному вкладиші (4; 50) пружну клему (6; 60), що має щонайменше одну пружну притискну гілку (23; 62), яка своєю вільною кінцевою частиною (22; 61) тисне на рейку, що скріплюється, і затискний засіб (7) для затягування пружної клеми (6; 60) і притягування її до основи (U), яка відрізняється тим, що упорний вкладиш (4; 50) виконаний за одним з пп. 1-11.

13. Система за п. 12, яка відрізняється тим, що основа (U) утворена залізобетонною шпалою (3) або бетонною плитою.

14. Система за п. 12 або 13, яка відрізняється тим, що в основі (U) виконаний упор (9), у який упирається упорний вкладиш (4; 50).
