Вкладиш боковий ізолюючий рейкового скріплення

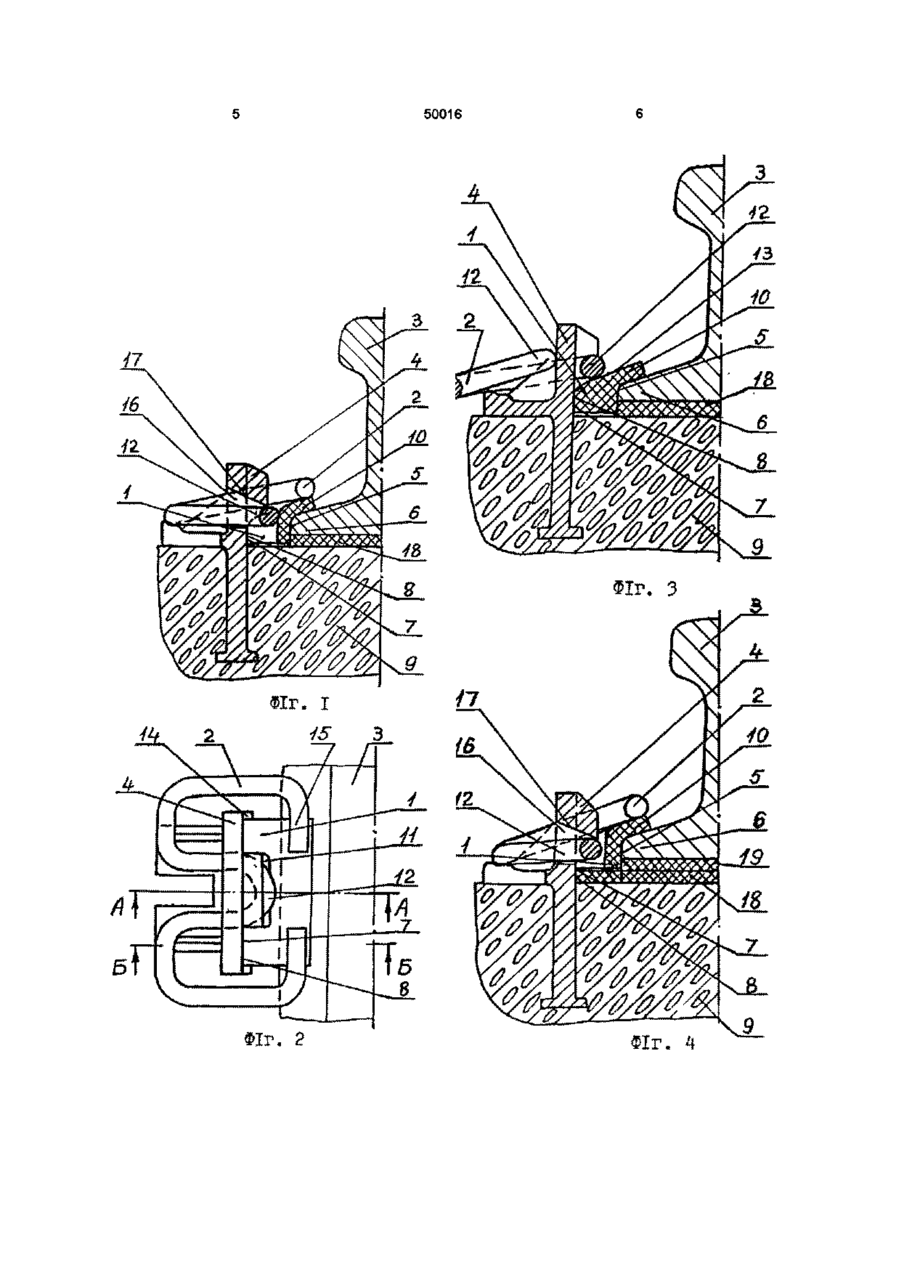

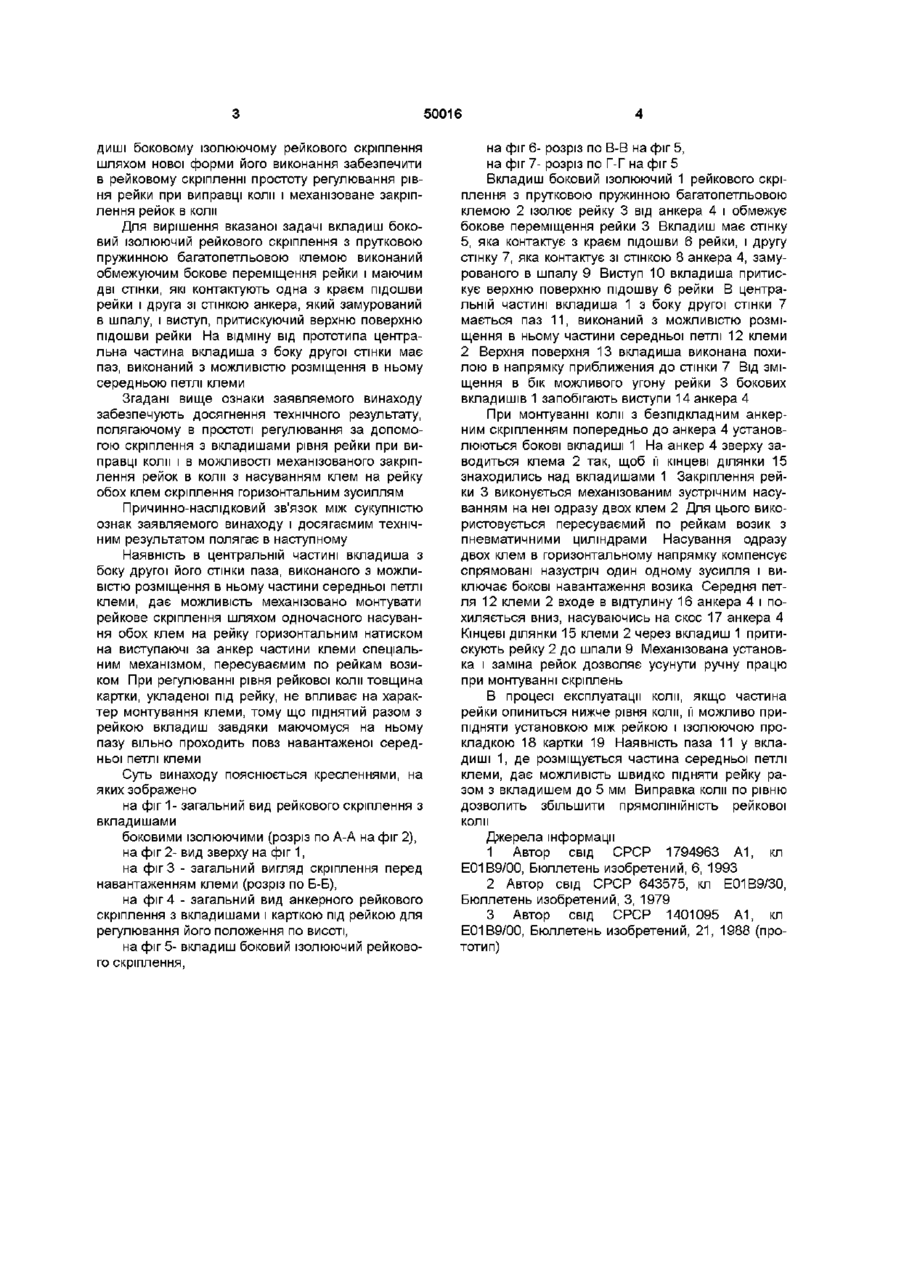

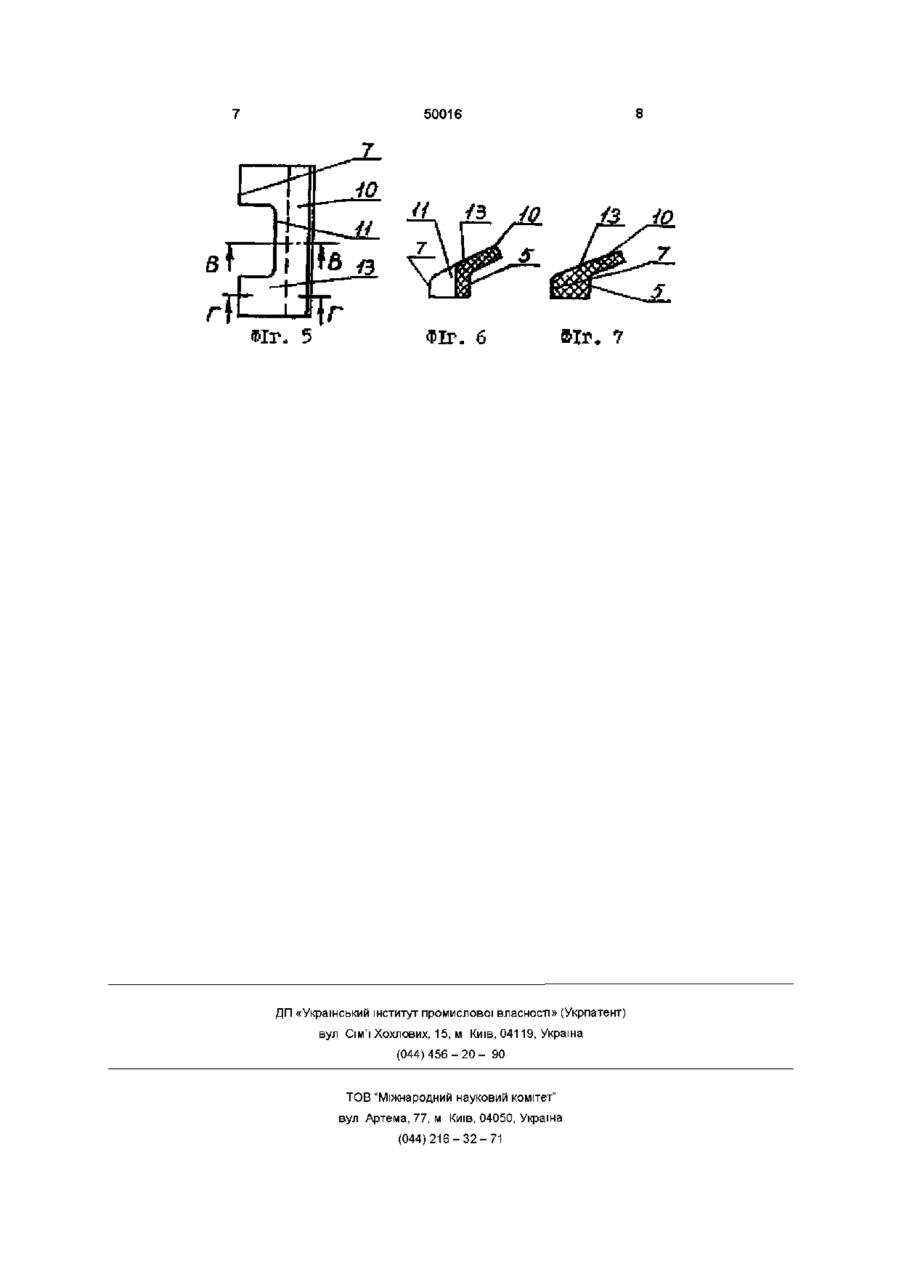

Вкладиш боковий ізолюючий рейкового кріплення, обмежуючий бокове переміщення рейки, який містить пруткову, пружинну, багатопетельну клему, дві стінки, які контактують, одна - з краєм підошви рейки, а друга - зі стінкою анкера, замурованим в шпалу, і виступ, притискуючий верхню поверхню підошви рейки, який відрізняється тим, що центральна частина вкладиша з боку другої стінки має паз, виконаний з можливістю розміщення в ньому середньої петлі клеми Винахід відноситься до будівництва залізниць, зокрема, верхньої будівлі коли і може бути використаним при оснащенні безпід клад них рейкових скріплень Відомий вкладиш боковий ізолюючий рейкового скріплення [1] з прутковою пружинною клемою, яка обмежує бокове переміщення рейки, маючий дві стінки, одна з яких контактує з краєм підошви рейки, і виступ, який притискує верхню поверхню підошви рейки Ці ознаки співпадають з суттєвими ознаками заявляемого винахіду Друга стінка вкладиша частково контактує з кінцевими ділянками клеми, через які передаються бокові зусилля від рейки на анкер Ця стінка виконана співпадаючою по формі з поверхньою кінцевих ділянок клеми Недоліком цього вкладиша є його недосконала конструкція, що не дозволяє механізувати установку і заміну рейок в коли Відомий вкладиш боковий ізолюючий рейкового скріплення [2] з прутковою пружинною багатопетльовою клемою, який обмежує бокове переміщення рейки і має дві стінки, одна з яких контактує з краєм підошви рейки і виступ, який притискує верхню поверхню підошви рейки Ці ознаки співпадають з суттєвими ознаками заявляемого винаходу Друга стінка вкладиша контактує зі стінкою заглиблення в бетонній шпалі Недоліком цього вкладиша є його недосконала конструкція, яка не дозволяє механізувати установку рейок в коли Крім того, тонка бетонна перемичка між вкладишем і анкером не міцна і може зруйнуватися Найбільш близьким по технічній суті до заявляемого є вкладиш боковий ізолюючий рейкового скріплення [3] з прутковою пружинною багатопетльовою клемою, обмежуючий бокове переміщення рейки і маючий дві стінки, які контактують одна з краєм підошви рейки і друга зі стінкою анкера, замурованим в шпалу, і виступ, який притискує верхню поверхню підошви рейки Ці ознаки співпадають з суттєвими ознаками заявляемого винаходу Недоліком цього вкладиша є його недосконала конструкція, яка не дозволяє в рейковому скріпленні забезпечити механізовану установку рейок в коли Крім того, регулювання рівня рейки при виправці коли з допомогою скріплення ускладнюється необхідністю ВІДПОВІДНОСТІ висоти укладеної під рейку прокладки і натиску клеми, установленої механізмом регулювання натиску клеми Для аналогів і прототипа загальною причиною, перешкоджаючою досягненню вимагаемого технічного результату, є недосконала конструкція вкладиша, яка не дозволяє в одному рейковому скріпленні забезпечити одночасно механізоване закріплення рейок і простоту регулювання рівня рейки при виправці коли В основу винаходу поставлена задача у вкла (О о о ю 50016 диші боковому ізолюючому рейкового скріплення шляхом нової форми його виконання забезпечити в рейковому скріпленні простоту регулювання рівня рейки при виправці коли і механізоване закріплення рейок в коли Для вирішення вказаної задачі вкладиш боковий ізолюючий рейкового скріплення з прутковою пружинною багатопетльовою клемою виконаний обмежуючим бокове переміщення рейки і маючим дві стінки, які контактують одна з краєм підошви рейки і друга зі стінкою анкера, який замурований в шпалу, і виступ, притискуючий верхню поверхню підошви рейки На відміну від прототипа центральна частина вкладиша з боку другої стінки має паз, виконаний з можливістю розміщення в ньому середньою петлі клеми Згадані вище ознаки заявляемого винаходу забезпечують досягнення технічного результату, полягаючому в простоті регулювання за допомогою скріплення з вкладишами рівня рейки при виправці коли і в можливості механізованого закріплення рейок в коли з насуванням клем на рейку обох клем скріплення горизонтальним зусиллям Причинно-наслідковий зв'язок між сукупністю ознак заявляемого винаходу і досягаємим технічним результатом полягає в наступному Наявність в центральній частині вкладиша з боку другої його стінки паза, виконаного з можливістю розміщення в ньому частини середньої петлі клеми, дає можливість механізовано монтувати рейкове скріплення шляхом одночасного насування обох клем на рейку горизонтальним натиском на виступаючі за анкер частини клеми спеціальним механізмом, пересуваємим по рейкам возиком При регулюванні рівня рейкової коли товщина картки, укладеної під рейку, не впливає на характер монтування клеми, тому що піднятий разом з рейкою вкладиш завдяки маючомуся на ньому пазу вільно проходить повз навантаженої середньої петлі клеми Суть винаходу пояснюється кресленнями, на яких зображено на фіг 1- загальний вид рейкового скріплення з вкладишами боковими ізолюючими (розріз по А-А на фіг 2), на фіг 2- вид зверху на фіг 1, на фіг 3 - загальний вигляд скріплення перед навантаженням клеми (розріз по Б-Б), на фіг 4 - загальний вид анкерного рейкового скріплення з вкладишами і карткою під рейкою для регулювання його положення по висоті, на фіг 5- вкладиш боковий ізолюючий рейкового скріплення, на фіг 6- розріз по В-В на фіг 5, на фіг 7- розріз по Г-Г на фіг 5 Вкладиш боковий ізолюючий 1 рейкового скріплення з прутковою пружинною багатопетльовою клемою 2 ізолює рейку 3 від анкера 4 і обмежує бокове переміщення рейки 3 Вкладиш має стінку 5, яка контактує з краєм підошви 6 рейки, і другу стінку 7, яка контактує зі стінкою 8 анкера 4, замурованого в шпалу 9 Виступ 10 вкладиша притискує верхню поверхню підошву 6 рейки В центральній частині вкладиша 1 з боку другої стінки 7 мається паз 11, виконаний з можливістю розміщення в ньому частини середньої петлі 12 клеми 2 Верхня поверхня 13 вкладиша виконана похилою в напрямку приближения до стінки 7 Від зміщення в бік можливого угону рейки 3 бокових вкладишів 1 запобігають виступи 14 анкера 4 При монтуванні коли з безпідкладним анкерним скріпленням попередньо до анкера 4 установлюються бокові вкладиші 1 На анкер 4 зверху заводиться клема 2 так, щоб її кінцеві ділянки 15 знаходились над вкладишами 1 Закріплення рейки 3 виконується механізованим зустрічним насуванням на неї одразу двох клем 2 Для цього використовується пересуваємий по рейкам возик з пневматичними циліндрами Насування одразу двох клем в горизонтальному напрямку компенсує спрямовані назустріч один одному зусилля і виключає бокові навантаження возика Середня петля 12 клеми 2 входе в відтулину 16 анкера 4 і похиляється вниз, насуваючись на скос 17 анкера 4 Кінцеві ділянки 15 клеми 2 через вкладиш 1 притискують рейку 2 до шпали 9 Механізована установка і заміна рейок дозволяє усунути ручну працю при монтуванні скріплень В процесі експлуатації коли, якщо частина рейки опиниться нижче рівня коли, її можливо припідняти установкою між рейкою і ізолюючою прокладкою 18 картки 19 Наявність паза 11 у вкладиші 1, де розміщується частина середньої петлі клеми, дає можливість швидко підняти рейку разом з вкладишем до 5 мм Виправка коли по рівню дозволить збільшити прямолінійність рейкової коли Джерела інформації 1 Автор свід СРСР 1794963 А1, кл Е01В9/00, Бюллетень изобретений, 6, 1993 2 Автор свід СРСР 643575, кл Е01В9/30, Бюллетень изобретений, 3, 1979 3 Автор свід СРСР 1401095 А1, кл Е01В9/00, Бюллетень изобретений, 21, 1988 (прототип) 50016 І7 Б Фіг. 2 Фіг. 506 01 г Фіг- 5 Фіг. 6 . 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
