Бойова захисна форма одягу військовослужбовців

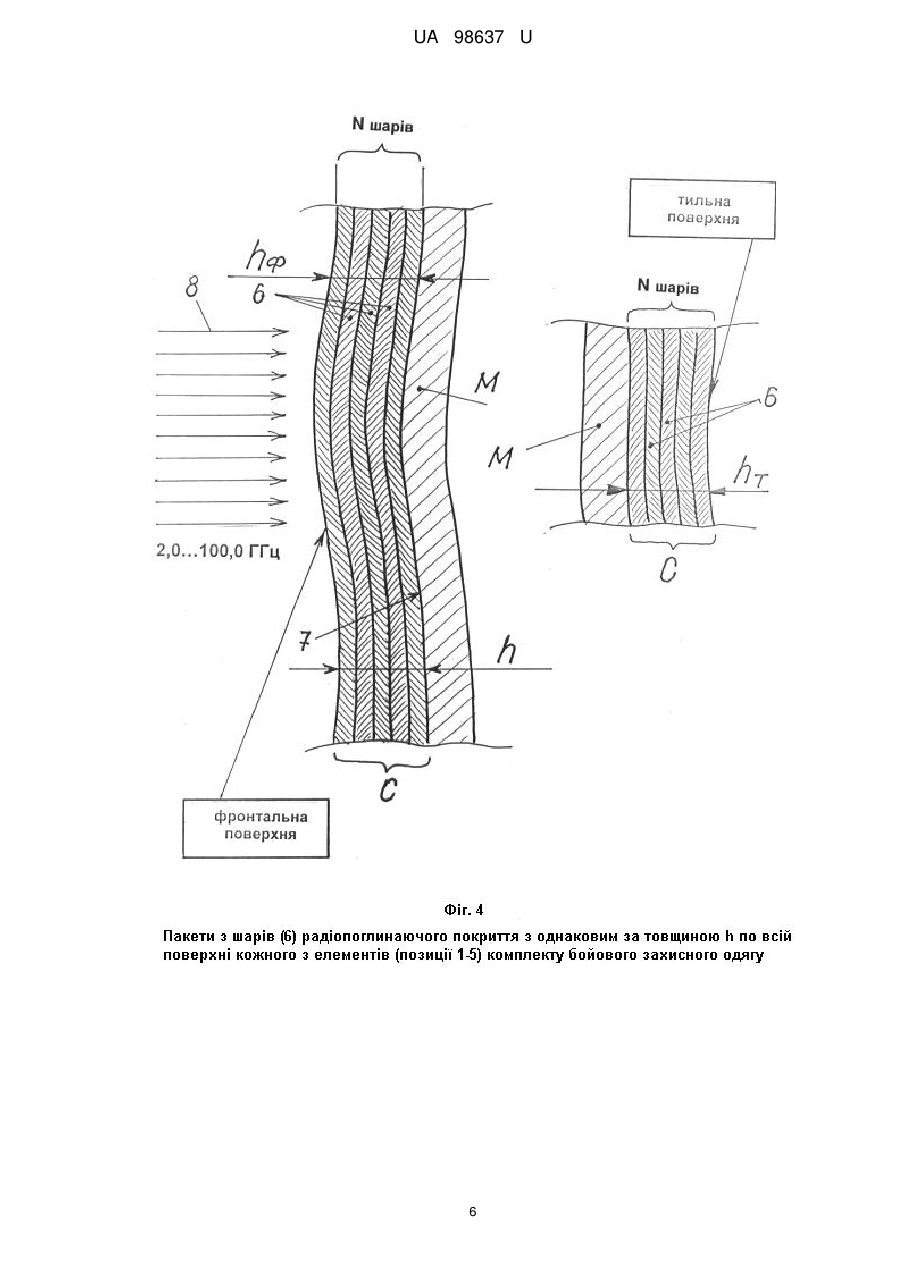

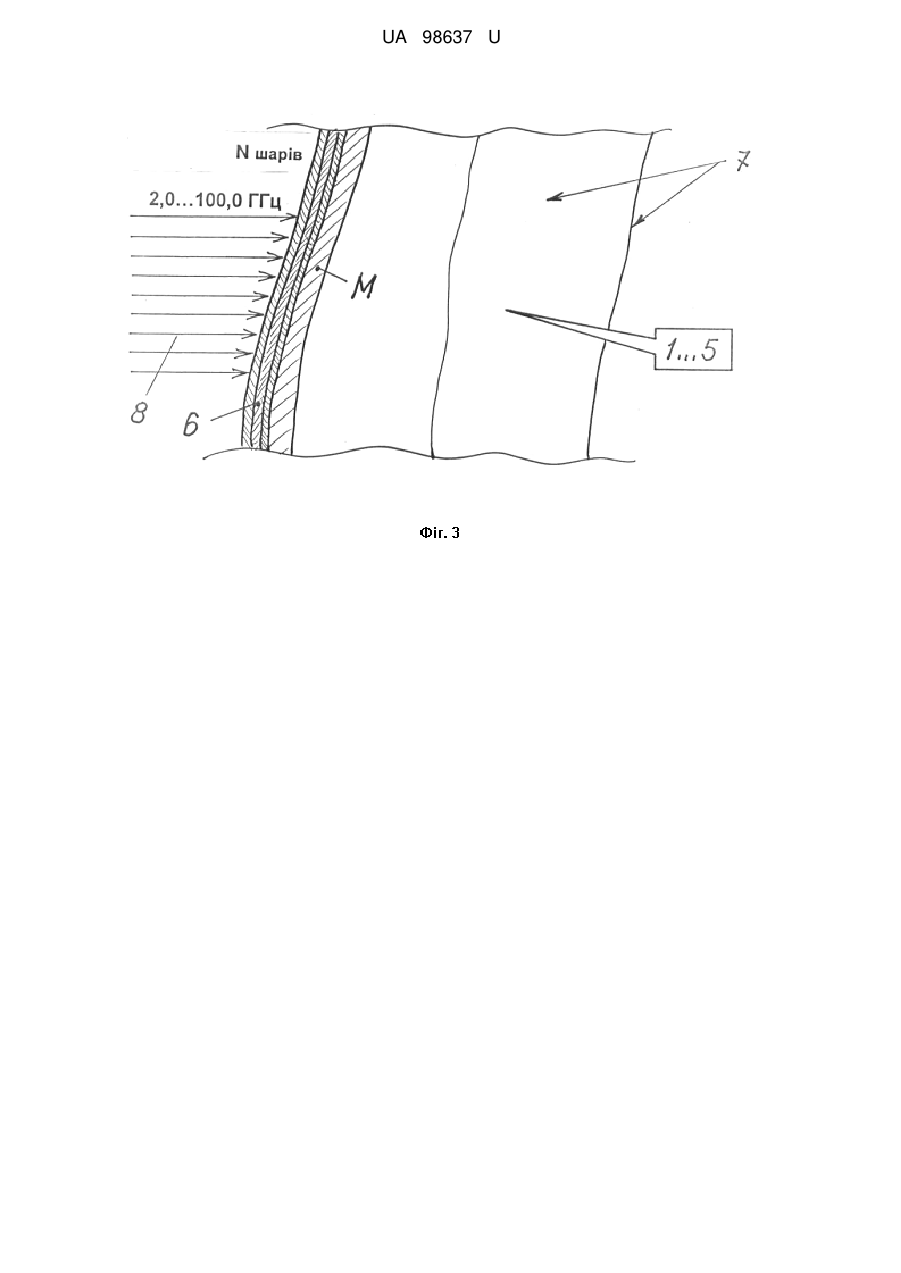

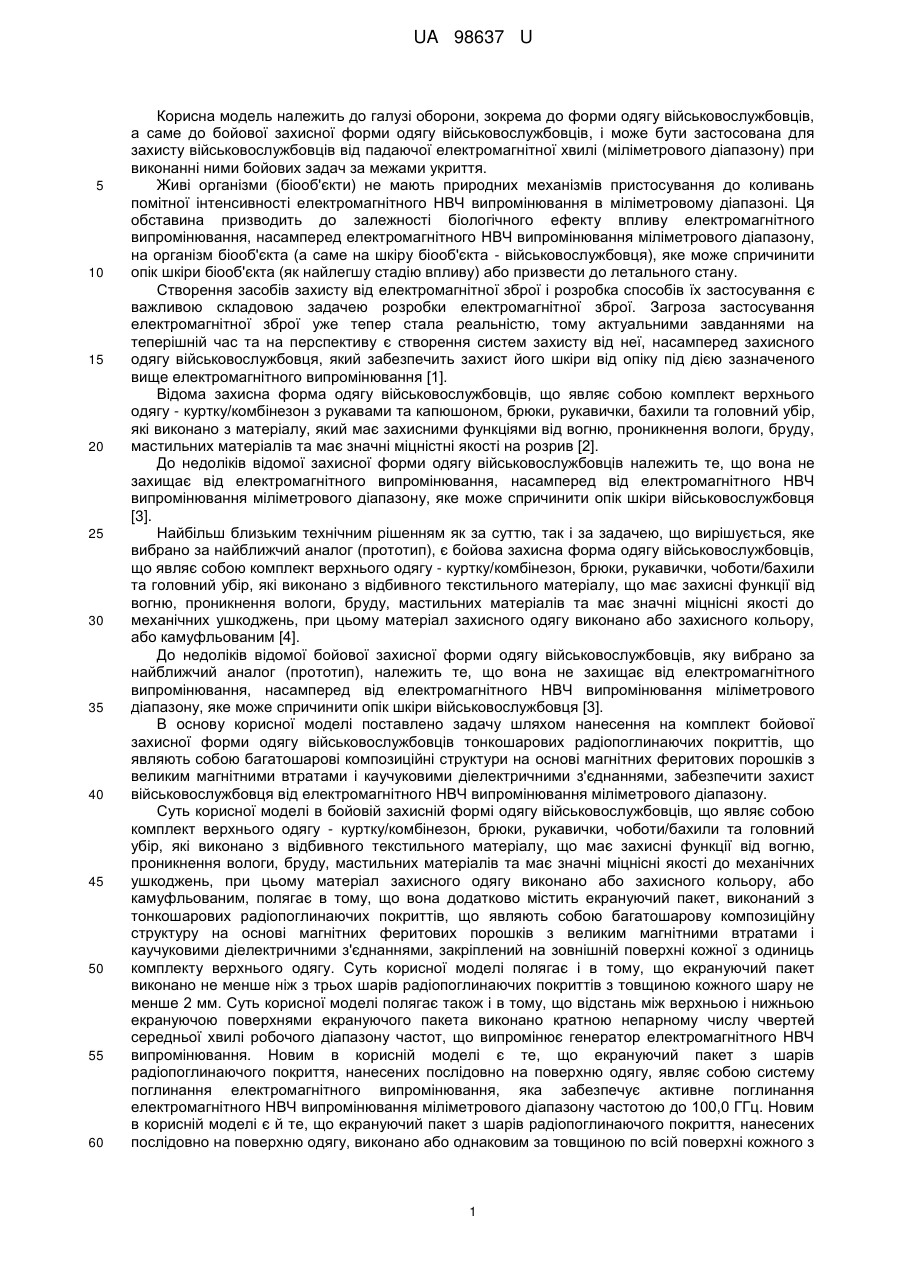

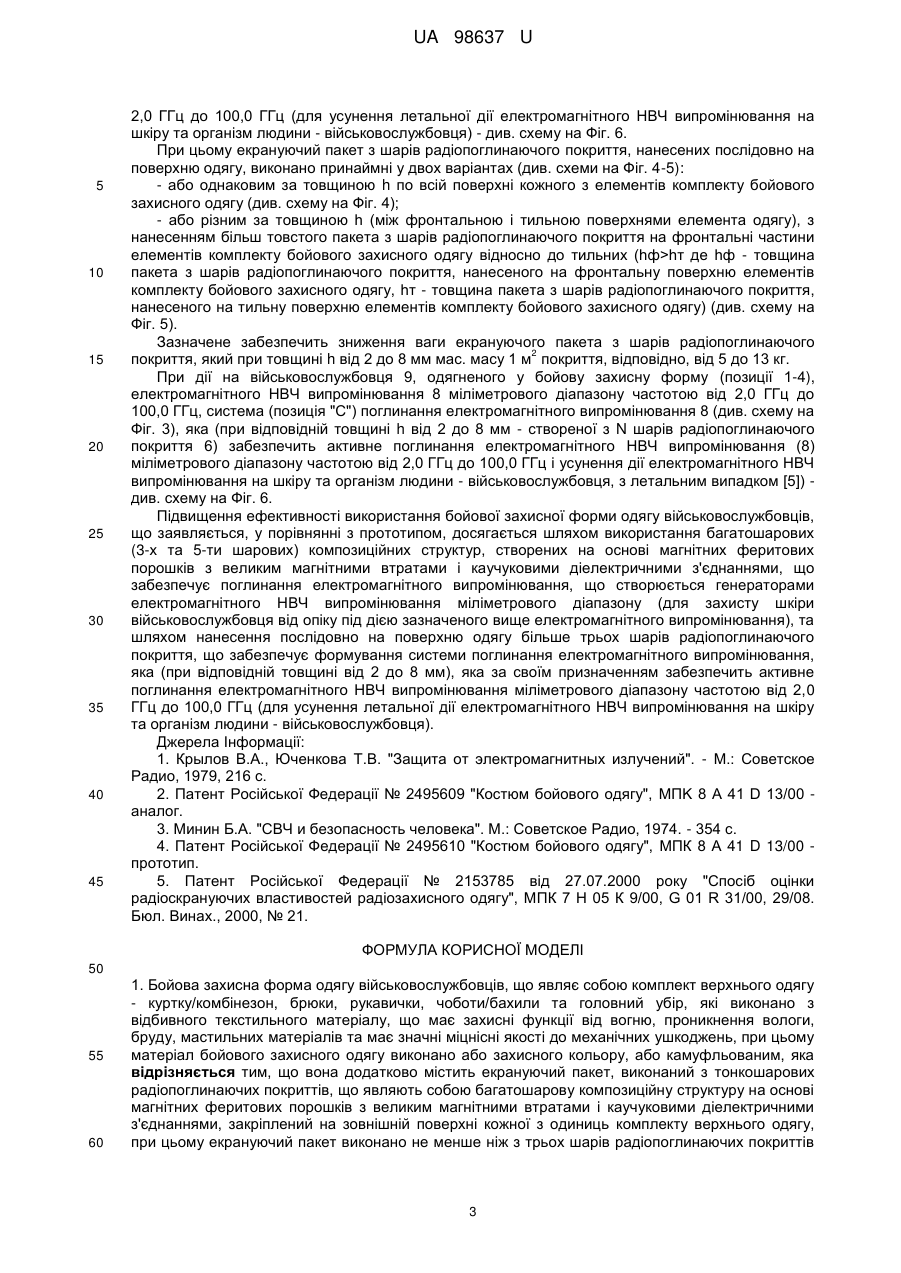

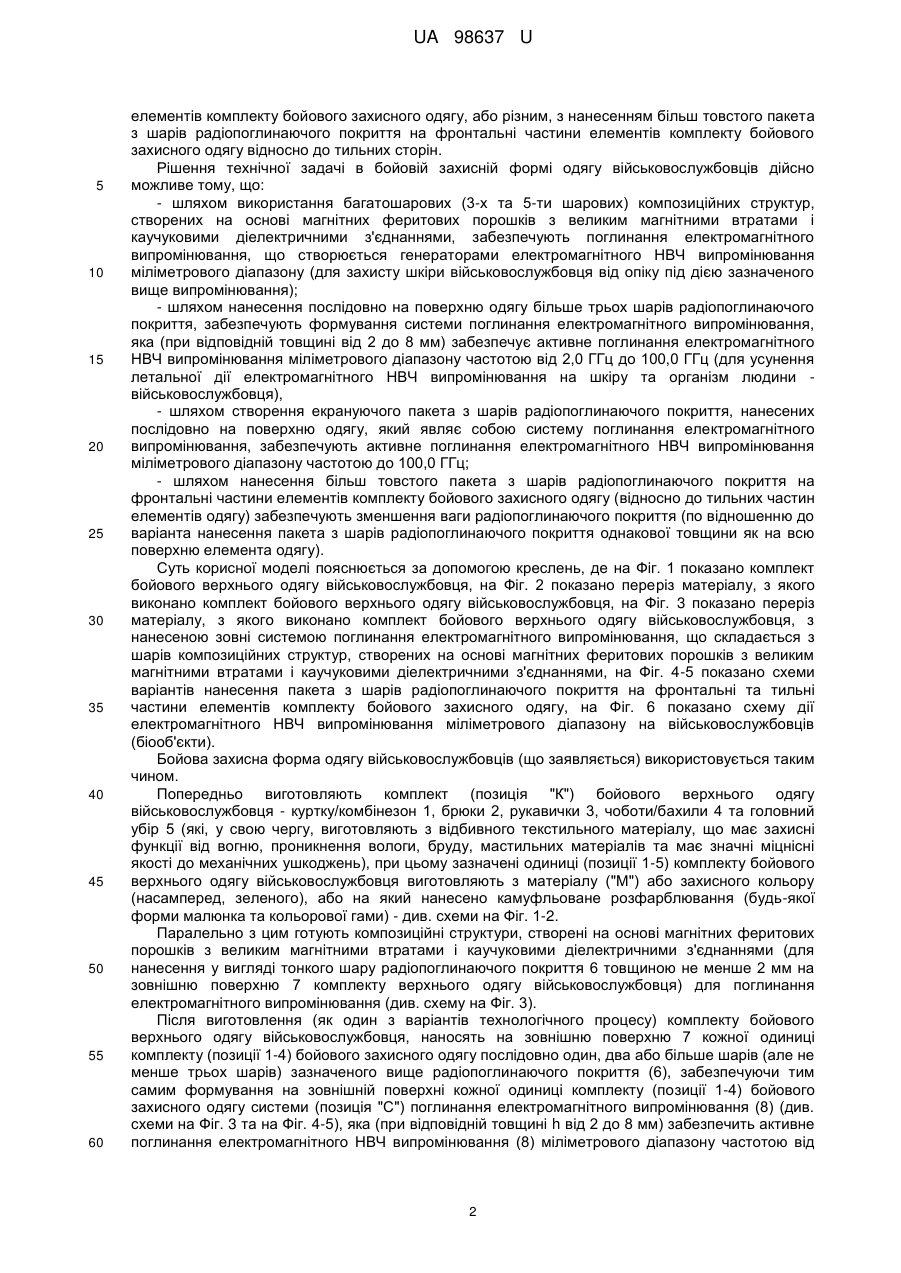

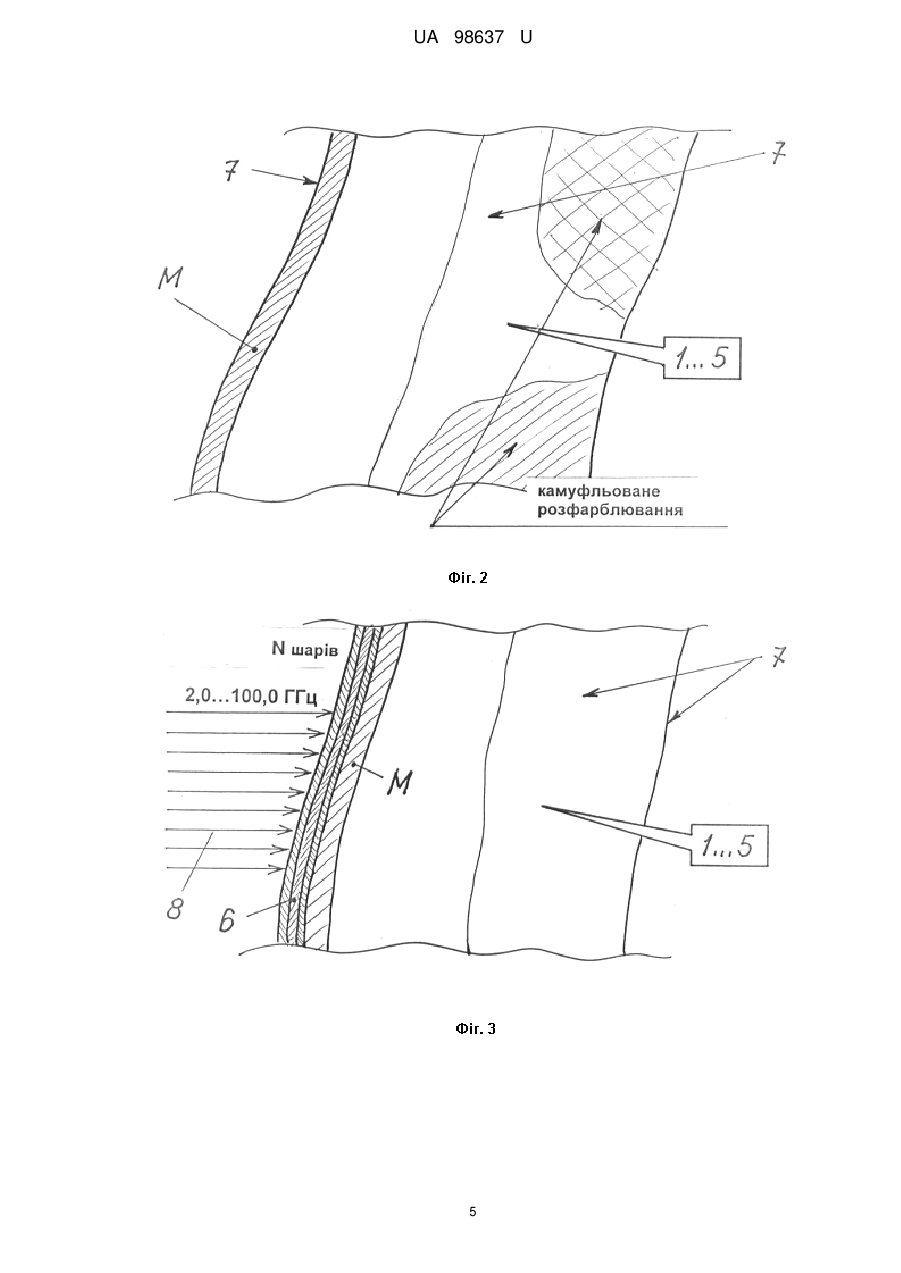

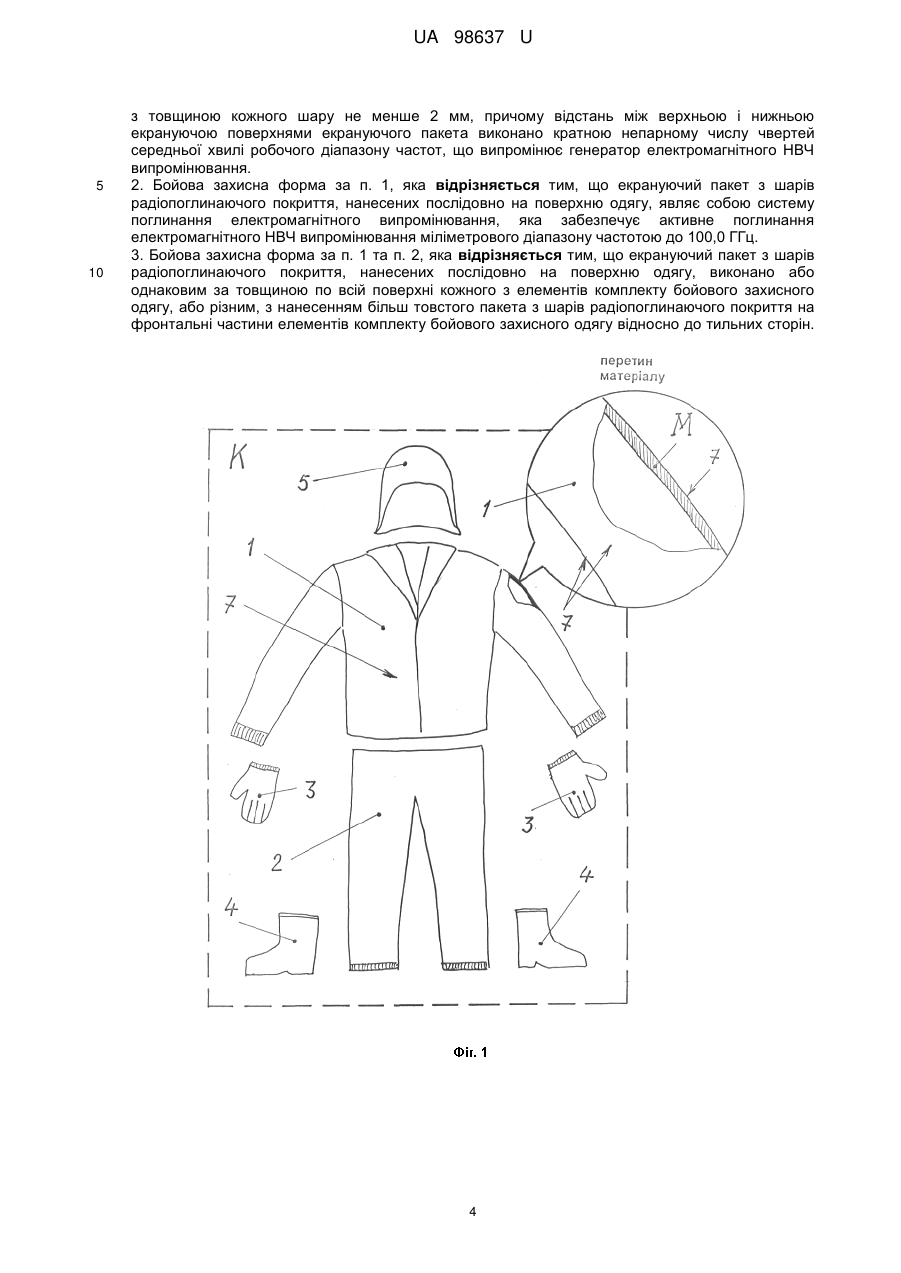

Реферат: Бойова захисна форма одягу військовослужбовців являє собою комплект верхнього одягу куртку/комбінезон, брюки, рукавички, чоботи/бахили та головний убір, які виконано з відбивного текстильного матеріалу, що має захисні функції від вогню, проникнення вологи, бруду, мастильних матеріалів та має значні міцнісні якості до механічних ушкоджень, при цьому матеріал бойового захисного одягу виконано або захисного кольору, або камуфльованим. Форма додатково містить екрануючий пакет, виконаний з тонкошарових радіопоглинаючих покриттів, що являють собою багатошарову композиційну структуру на основі магнітних феритових порошків з великим магнітними втратами і каучуковими діелектричними з'єднаннями, закріплений на зовнішній поверхні кожної з одиниць комплекту верхнього одягу, при цьому екрануючий пакет виконано не менше ніж з трьох шарів радіопоглинаючих покриттів з товщиною кожного шару не менше 2 мм, причому відстань між верхньою і нижньою екрануючою поверхнями екрануючого пакета виконано кратною непарному числу чвертей середньої хвилі робочого діапазону частот, що випромінює генератор електромагнітного НВЧ випромінювання. UA 98637 U (12) UA 98637 U UA 98637 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі оборони, зокрема до форми одягу військовослужбовців, а саме до бойової захисної форми одягу військовослужбовців, і може бути застосована для захисту військовослужбовців від падаючої електромагнітної хвилі (міліметрового діапазону) при виконанні ними бойових задач за межами укриття. Живі організми (біооб'єкти) не мають природних механізмів пристосування до коливань помітної інтенсивності електромагнітного НВЧ випромінювання в міліметровому діапазоні. Ця обставина призводить до залежності біологічного ефекту впливу електромагнітного випромінювання, насамперед електромагнітного НВЧ випромінювання міліметрового діапазону, на організм біооб'єкта (а саме на шкіру біооб'єкта - військовослужбовця), яке може спричинити опік шкіри біооб'єкта (як найлегшу стадію впливу) або призвести до летального стану. Створення засобів захисту від електромагнітної зброї і розробка способів їх застосування є важливою складовою задачею розробки електромагнітної зброї. Загроза застосування електромагнітної зброї уже тепер стала реальністю, тому актуальними завданнями на теперішній час та на перспективу є створення систем захисту від неї, насамперед захисного одягу військовослужбовця, який забезпечить захист його шкіри від опіку під дією зазначеного вище електромагнітного випромінювання [1]. Відома захисна форма одягу військовослужбовців, що являє собою комплект верхнього одягу - куртку/комбінезон з рукавами та капюшоном, брюки, рукавички, бахили та головний убір, які виконано з матеріалу, який має захисними функціями від вогню, проникнення вологи, бруду, мастильних матеріалів та має значні міцністні якості на розрив [2]. До недоліків відомої захисної форми одягу військовослужбовців належить те, що вона не захищає від електромагнітного випромінювання, насамперед від електромагнітного НВЧ випромінювання міліметрового діапазону, яке може спричинити опік шкіри військовослужбовця [3]. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є бойова захисна форма одягу військовослужбовців, що являє собою комплект верхнього одягу - куртку/комбінезон, брюки, рукавички, чоботи/бахили та головний убір, які виконано з відбивного текстильного матеріалу, що має захисні функції від вогню, проникнення вологи, бруду, мастильних матеріалів та має значні міцнісні якості до механічних ушкоджень, при цьому матеріал захисного одягу виконано або захисного кольору, або камуфльованим [4]. До недоліків відомої бойової захисної форми одягу військовослужбовців, яку вибрано за найближчий аналог (прототип), належить те, що вона не захищає від електромагнітного випромінювання, насамперед від електромагнітного НВЧ випромінювання міліметрового діапазону, яке може спричинити опік шкіри військовослужбовця [3]. В основу корисної моделі поcтавлено задачу шляхом нанесення на комплект бойової захисної форми одягу військовослужбовців тонкошарових радіопоглинаючих покриттів, що являють собою багатошарові композиційні структури на основі магнітних феритових порошків з великим магнітними втратами і каучуковими діелектричними з'єднаннями, забезпечити захист військовослужбовця від електромагнітного НВЧ випромінювання міліметрового діапазону. Суть корисної моделі в бойовій захисній формі одягу військовослужбовців, що являє собою комплект верхнього одягу - куртку/комбінезон, брюки, рукавички, чоботи/бахили та головний убір, які виконано з відбивного текстильного матеріалу, що має захисні функції від вогню, проникнення вологи, бруду, мастильних матеріалів та має значні міцнісні якості до механічних ушкоджень, при цьому матеріал захисного одягу виконано або захисного кольору, або камуфльованим, полягає в тому, що вона додатково містить екрануючий пакет, виконаний з тонкошарових радіопоглинаючих покриттів, що являють собою багатошарову композиційну структуру на основі магнітних феритових порошків з великим магнітними втратами і каучуковими діелектричними з'єднаннями, закріплений на зовнішній поверхні кожної з одиниць комплекту верхнього одягу. Суть корисної моделі полягає і в тому, що екрануючий пакет виконано не менше ніж з трьох шарів радіопоглинаючих покриттів з товщиною кожного шару не менше 2 мм. Суть корисної моделі полягає також і в тому, що відстань між верхньою і нижньою екрануючою поверхнями екрануючого пакета виконано кратною непарному числу чвертей середньої хвилі робочого діапазону частот, що випромінює генератор електромагнітного НВЧ випромінювання. Новим в корисній моделі є те, що екрануючий пакет з шарів радіопоглинаючого покриття, нанесених послідовно на поверхню одягу, являє собою систему поглинання електромагнітного випромінювання, яка забезпечує активне поглинання електромагнітного НВЧ випромінювання міліметрового діапазону частотою до 100,0 ГГц. Новим в корисній моделі є й те, що екрануючий пакет з шарів радіопоглинаючого покриття, нанесених послідовно на поверхню одягу, виконано або однаковим за товщиною по всій поверхні кожного з 1 UA 98637 U 5 10 15 20 25 30 35 40 45 50 55 60 елементів комплекту бойового захисного одягу, або різним, з нанесенням більш товстого пакета з шарів радіопоглинаючого покриття на фронтальні частини елементів комплекту бойового захисного одягу відносно до тильних сторін. Рішення технічної задачі в бойовій захисній формі одягу військовослужбовців дійсно можливе тому, що: - шляхом використання багатошарових (3-х та 5-ти шарових) композиційних структур, створених на основі магнітних феритових порошків з великим магнітними втратами і каучуковими діелектричними з'єднаннями, забезпечують поглинання електромагнітного випромінювання, що створюється генераторами електромагнітного НВЧ випромінювання міліметрового діапазону (для захисту шкіри військовослужбовця від опіку під дією зазначеного вище випромінювання); - шляхом нанесення послідовно на поверхню одягу більше трьох шарів радіопоглинаючого покриття, забезпечують формування системи поглинання електромагнітного випромінювання, яка (при відповідній товщині від 2 до 8 мм) забезпечує активне поглинання електромагнітного НВЧ випромінювання міліметрового діапазону частотою від 2,0 ГГц до 100,0 ГГц (для усунення летальної дії електромагнітного НВЧ випромінювання на шкіру та організм людини військовослужбовця), - шляхом створення екрануючого пакета з шарів радіопоглинаючого покриття, нанесених послідовно на поверхню одягу, який являє собою систему поглинання електромагнітного випромінювання, забезпечують активне поглинання електромагнітного НВЧ випромінювання міліметрового діапазону частотою до 100,0 ГГц; - шляхом нанесення більш товстого пакета з шарів радіопоглинаючого покриття на фронтальні частини елементів комплекту бойового захисного одягу (відносно до тильних частин елементів одягу) забезпечують зменшення ваги радіопоглинаючого покриття (по відношенню до варіанта нанесення пакета з шарів радіопоглинаючого покриття однакової товщини як на всю поверхню елемента одягу). Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано комплект бойового верхнього одягу військовослужбовця, на Фіг. 2 показано переріз матеріалу, з якого виконано комплект бойового верхнього одягу військовослужбовця, на Фіг. 3 показано переріз матеріалу, з якого виконано комплект бойового верхнього одягу військовослужбовця, з нанесеною зовні системою поглинання електромагнітного випромінювання, що складається з шарів композиційних структур, створених на основі магнітних феритових порошків з великим магнітними втратами і каучуковими діелектричними з'єднаннями, на Фіг. 4-5 показано схеми варіантів нанесення пакета з шарів радіопоглинаючого покриття на фронтальні та тильні частини елементів комплекту бойового захисного одягу, на Фіг. 6 показано схему дії електромагнітного НВЧ випромінювання міліметрового діапазону на військовослужбовців (біооб'єкти). Бойова захисна форма одягу військовослужбовців (що заявляється) використовується таким чином. Попередньо виготовляють комплект (позиція "К") бойового верхнього одягу військовослужбовця - куртку/комбінезон 1, брюки 2, рукавички 3, чоботи/бахили 4 та головний убір 5 (які, у свою чергу, виготовляють з відбивного текстильного матеріалу, що має захисні функції від вогню, проникнення вологи, бруду, мастильних матеріалів та має значні міцнісні якості до механічних ушкоджень), при цьому зазначені одиниці (позиції 1-5) комплекту бойового верхнього одягу військовослужбовця виготовляють з матеріалу ("М") або захисного кольору (насамперед, зеленого), або на який нанесено камуфльоване розфарблювання (будь-якої форми малюнка та кольорової гами) - див. схеми на Фіг. 1-2. Паралельно з цим готують композиційні структури, створені на основі магнітних феритових порошків з великим магнітними втратами і каучуковими діелектричними з'єднаннями (для нанесення у вигляді тонкого шару радіопоглинаючого покриття 6 товщиною не менше 2 мм на зовнішню поверхню 7 комплекту верхнього одягу військовослужбовця) для поглинання електромагнітного випромінювання (див. схему на Фіг. 3). Після виготовлення (як один з варіантів технологічного процесу) комплекту бойового верхнього одягу військовослужбовця, наносять на зовнішню поверхню 7 кожної одиниці комплекту (позиції 1-4) бойового захисного одягу послідовно один, два або більше шарів (але не менше трьох шарів) зазначеного вище радіопоглинаючого покриття (6), забезпечуючи тим самим формування на зовнішній поверхні кожної одиниці комплекту (позиції 1-4) бойового захисного одягу системи (позиція "С") поглинання електромагнітного випромінювання (8) (див. схеми на Фіг. 3 та на Фіг. 4-5), яка (при відповідній товщині h від 2 до 8 мм) забезпечить активне поглинання електромагнітного НВЧ випромінювання (8) міліметрового діапазону частотою від 2 UA 98637 U 5 10 15 20 25 30 35 40 45 2,0 ГГц до 100,0 ГГц (для усунення летальної дії електромагнітного НВЧ випромінювання на шкіру та організм людини - військовослужбовця) - див. схему на Фіг. 6. При цьому екрануючий пакет з шарів радіопоглинаючого покриття, нанесених послідовно на поверхню одягу, виконано принаймні у двох варіантах (див. схеми на Фіг. 4-5): - або однаковим за товщиною h по всій поверхні кожного з елементів комплекту бойового захисного одягу (див. схему на Фіг. 4); - або різним за товщиною h (між фронтальною і тильною поверхнями елемента одягу), з нанесенням більш товстого пакета з шарів радіопоглинаючого покриття на фронтальні частини елементів комплекту бойового захисного одягу відносно до тильних (hф>hт де hф - товщина пакета з шарів радіопоглинаючого покриття, нанесеного на фронтальну поверхню елементів комплекту бойового захисного одягу, hт - товщина пакета з шарів радіопоглинаючого покриття, нанесеного на тильну поверхню елементів комплекту бойового захисного одягу) (див. схему на Фіг. 5). Зазначене забезпечить зниження ваги екрануючого пакета з шарів радіопоглинаючого 2 покриття, який при товщині h від 2 до 8 мм мас. масу 1 м покриття, відповідно, від 5 до 13 кг. При дії на військовослужбовця 9, одягненого у бойову захисну форму (позиції 1-4), електромагнітного НВЧ випромінювання 8 міліметрового діапазону частотою від 2,0 ГГц до 100,0 ГГц, система (позиція "С") поглинання електромагнітного випромінювання 8 (див. схему на Фіг. 3), яка (при відповідній товщині h від 2 до 8 мм - створеної з N шарів радіопоглинаючого покриття 6) забезпечить активне поглинання електромагнітного НВЧ випромінювання (8) міліметрового діапазону частотою від 2,0 ГГц до 100,0 ГГц і усунення дії електромагнітного НВЧ випромінювання на шкіру та організм людини - військовослужбовця, з летальним випадком [5]) див. схему на Фіг. 6. Підвищення ефективності використання бойової захисної форми одягу військовослужбовців, що заявляється, у порівнянні з прототипом, досягається шляхом використання багатошарових (3-х та 5-ти шарових) композиційних структур, створених на основі магнітних феритових порошків з великим магнітними втратами і каучуковими діелектричними з'єднаннями, що забезпечує поглинання електромагнітного випромінювання, що створюється генераторами електромагнітного НВЧ випромінювання міліметрового діапазону (для захисту шкіри військовослужбовця від опіку під дією зазначеного вище електромагнітного випромінювання), та шляхом нанесення послідовно на поверхню одягу більше трьох шарів радіопоглинаючого покриття, що забезпечує формування системи поглинання електромагнітного випромінювання, яка (при відповідній товщині від 2 до 8 мм), яка за своїм призначенням забезпечить активне поглинання електромагнітного НВЧ випромінювання міліметрового діапазону частотою від 2,0 ГГц до 100,0 ГГц (для усунення летальної дії електромагнітного НВЧ випромінювання на шкіру та організм людини - військовослужбовця). Джерела Інформації: 1. Крылов В.Α., Юченкова Т.В. "Защита от электромагнитных излучений". - Μ.: Советское Радио, 1979, 216 с. 2. Патент Російської Федерації № 2495609 "Костюм бойового одягу", ΜПΚ 8 А 41 D 13/00 аналог. 3. Минин Б.А. "СВЧ и безопасность человека". М.: Советское Радио, 1974. - 354 с. 4. Патент Російської Федерації № 2495610 "Костюм бойового одягу", МПК 8 А 41 D 13/00 прототип. 5. Патент Російської Федерації № 2153785 від 27.07.2000 року "Спосіб оцінки радіоскрануючих властивостей радіозахисного одягу", МПК 7 Η 05 К 9/00, G 01 R 31/00, 29/08. Бюл. Винах., 2000, № 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Бойова захисна форма одягу військовослужбовців, що являє собою комплект верхнього одягу - куртку/комбінезон, брюки, рукавички, чоботи/бахили та головний убір, які виконано з відбивного текстильного матеріалу, що має захисні функції від вогню, проникнення вологи, бруду, мастильних матеріалів та має значні міцнісні якості до механічних ушкоджень, при цьому матеріал бойового захисного одягу виконано або захисного кольору, або камуфльованим, яка відрізняється тим, що вона додатково містить екрануючий пакет, виконаний з тонкошарових радіопоглинаючих покриттів, що являють собою багатошарову композиційну структуру на основі магнітних феритових порошків з великим магнітними втратами і каучуковими діелектричними з'єднаннями, закріплений на зовнішній поверхні кожної з одиниць комплекту верхнього одягу, при цьому екрануючий пакет виконано не менше ніж з трьох шарів радіопоглинаючих покриттів 3 UA 98637 U 5 10 з товщиною кожного шару не менше 2 мм, причому відстань між верхньою і нижньою екрануючою поверхнями екрануючого пакета виконано кратною непарному числу чвертей середньої хвилі робочого діапазону частот, що випромінює генератор електромагнітного НВЧ випромінювання. 2. Бойова захисна форма за п. 1, яка відрізняється тим, що екрануючий пакет з шарів радіопоглинаючого покриття, нанесених послідовно на поверхню одягу, являє собою систему поглинання електромагнітного випромінювання, яка забезпечує активне поглинання електромагнітного НВЧ випромінювання міліметрового діапазону частотою до 100,0 ГГц. 3. Бойова захисна форма за п. 1 та п. 2, яка відрізняється тим, що екрануючий пакет з шарів радіопоглинаючого покриття, нанесених послідовно на поверхню одягу, виконано або однаковим за товщиною по всій поверхні кожного з елементів комплекту бойового захисного одягу, або різним, з нанесенням більш товстого пакета з шарів радіопоглинаючого покриття на фронтальні частини елементів комплекту бойового захисного одягу відносно до тильних сторін. 4 UA 98637 U 5 UA 98637 U 6 UA 98637 U 7 UA 98637 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
