Переносна фільтрувальна система очищення води в польових умовах

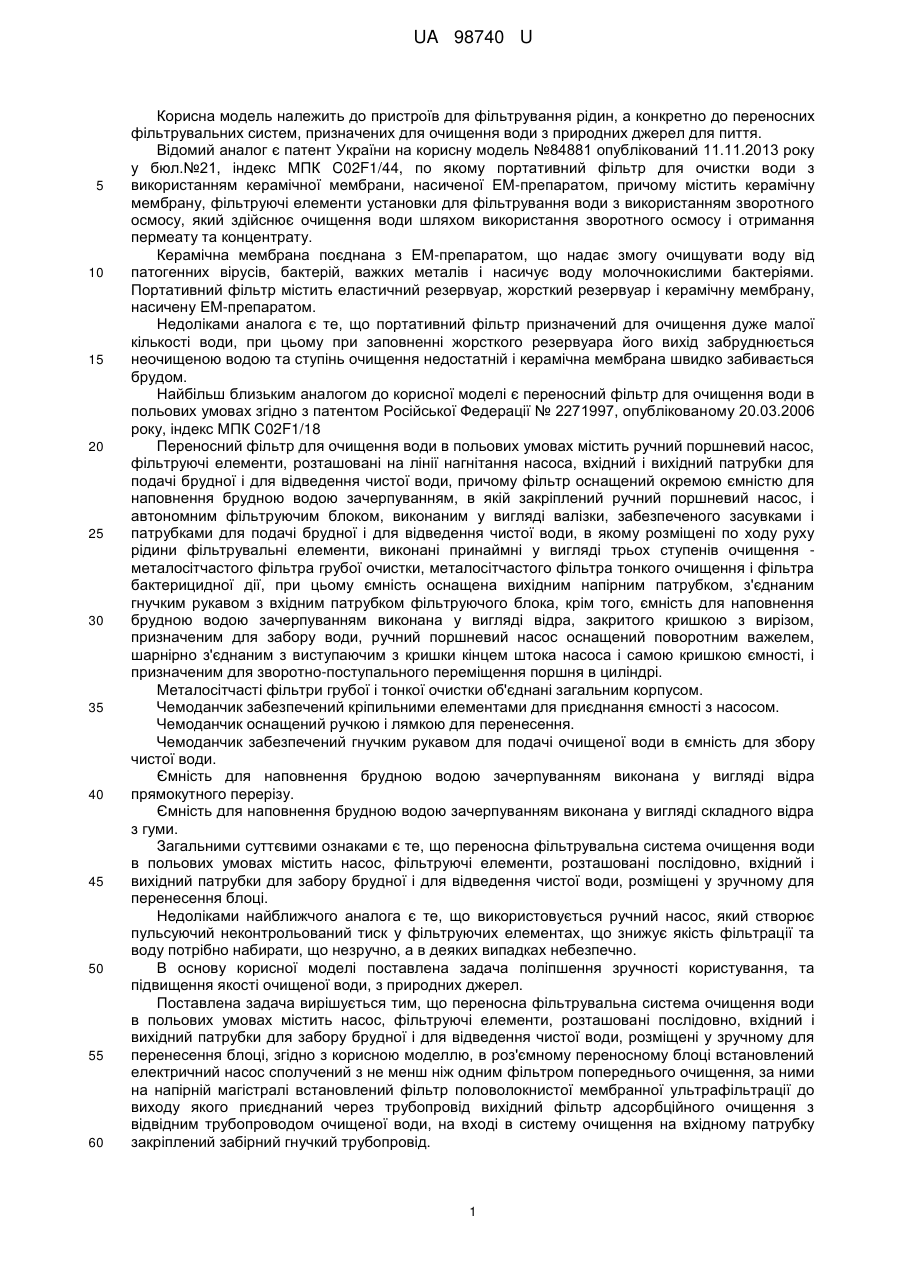

Реферат: UA 98740 U UA 98740 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для фільтрування рідин, а конкретно до переносних фільтрувальних систем, призначених для очищення води з природних джерел для пиття. Відомий аналог є патент України на корисну модель №84881 опублікований 11.11.2013 року у бюл.№21, індекс МПК C02F1/44, по якому портативний фільтр для очистки води з використанням керамічної мембрани, насиченої ЕМ-препаратом, причому містить керамічну мембрану, фільтруючі елементи установки для фільтрування води з використанням зворотного осмосу, який здійснює очищення води шляхом використання зворотного осмосу і отримання пермеату та концентрату. Керамічна мембрана поєднана з ЕМ-препаратом, що надає змогу очищувати воду від патогенних вірусів, бактерій, важких металів і насичує воду молочнокислими бактеріями. Портативний фільтр містить еластичний резервуар, жорсткий резервуар і керамічну мембрану, насичену ЕМ-препаратом. Недоліками аналога є те, що портативний фільтр призначений для очищення дуже малої кількості води, при цьому при заповненні жорсткого резервуара його вихід забруднюється неочищеною водою та ступінь очищення недостатній і керамічна мембрана швидко забивається брудом. Найбільш близьким аналогом до корисної моделі є переносний фільтр для очищення води в польових умовах згідно з патентом Російської Федерації № 2271997, опублікованому 20.03.2006 року, індекс МПК C02F1/18 Переносний фільтр для очищення води в польових умовах містить ручний поршневий насос, фільтруючі елементи, розташовані на лінії нагнітання насоса, вхідний і вихідний патрубки для подачі брудної і для відведення чистої води, причому фільтр оснащений окремою ємністю для наповнення брудною водою зачерпуванням, в якій закріплений ручний поршневий насос, і автономним фільтруючим блоком, виконаним у вигляді валізки, забезпеченого засувками і патрубками для подачі брудної і для відведення чистої води, в якому розміщені по ходу руху рідини фільтрувальні елементи, виконані принаймні у вигляді трьох ступенів очищення металосітчастого фільтра грубої очистки, металосітчастого фільтра тонкого очищення і фільтра бактерицидної дії, при цьому ємність оснащена вихідним напірним патрубком, з'єднаним гнучким рукавом з вхідним патрубком фільтруючого блока, крім того, ємність для наповнення брудною водою зачерпуванням виконана у вигляді відра, закритого кришкою з вирізом, призначеним для забору води, ручний поршневий насос оснащений поворотним важелем, шарнірно з'єднаним з виступаючим з кришки кінцем штока насоса і самою кришкою ємності, і призначеним для зворотно-поступального переміщення поршня в циліндрі. Металосітчасті фільтри грубої і тонкої очистки об'єднані загальним корпусом. Чемоданчик забезпечений кріпильними елементами для приєднання ємності з насосом. Чемоданчик оснащений ручкою і лямкою для перенесення. Чемоданчик забезпечений гнучким рукавом для подачі очищеної води в ємність для збору чистої води. Ємність для наповнення брудною водою зачерпуванням виконана у вигляді відра прямокутного перерізу. Ємність для наповнення брудною водою зачерпуванням виконана у вигляді складного відра з гуми. Загальними суттєвими ознаками є те, що переносна фільтрувальна система очищення води в польових умовах містить насос, фільтруючі елементи, розташовані послідовно, вхідний і вихідний патрубки для забору брудної і для відведення чистої води, розміщені у зручному для перенесення блоці. Недоліками найближчого аналога є те, що використовується ручний насос, який створює пульсуючий неконтрольований тиск у фільтруючих елементах, що знижує якість фільтрації та воду потрібно набирати, що незручно, а в деяких випадках небезпечно. В основу корисної моделі поставлена задача поліпшення зручності користування, та підвищення якості очищеної води, з природних джерел. Поставлена задача вирішується тим, що переносна фільтрувальна система очищення води в польових умовах містить насос, фільтруючі елементи, розташовані послідовно, вхідний і вихідний патрубки для забору брудної і для відведення чистої води, розміщені у зручному для перенесення блоці, згідно з корисною моделлю, в роз'ємному переносному блоці встановлений електричний насос сполучений з не менш ніж одним фільтром попереднього очищення, за ними на напірній магістралі встановлений фільтр половолокнистої мембранної ультрафільтрації до виходу якого приєднаний через трубопровід вихідний фільтр адсорбційного очищення з відвідним трубопроводом очищеної води, на вході в систему очищення на вхідному патрубку закріплений забірний гнучкий трубопровід. 1 UA 98740 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з корисною моделлю, застосований мембранний фільтр має чистоту фільтрації 0,030,05 мікрон. Згідно з корисною моделлю, на напірній магістралі електричного насоса встановлений регульований запобіжний клапан. Згідно з корисною моделлю, фільтр попереднього очищення встановлений на усмоктуванні електричного насоса, а картридж фільтра попереднього очищення виконаний з поліпропіленових волокон, або фільтр попереднього очищення встановлений на напорі електричного насоса, а картридж фільтра попереднього очищення виконаний навпіл з поліпропіленових волокон і активованого вугілля двома шарами, або на забірному гнучкому трубопроводі встановлений дротяний або офсетний фільтр попереднього грубого очищення, чистота фільтрації 0,1 мм, а перед та за електричним насосом встановлені фільтри попереднього очищення з картриджем, виконаним навпіл з поліпропіленових волокон і активованого гранульованого вугілля двома шарами. Згідно з корисною моделлю, картридж вихідного фільтра очищеної води виконаний з активованого деревного вугілля. Згідно з корисною моделлю, застосований електричний насос постійного струму з робочою напругою, яка використовуються на транспорті 12 Вольт, або 24 Вольта, або 36 Вольт. Згідно з корисною моделлю, трубопроводи внутрішнього з'єднання, забірний трубопровід і відвідний трубопровід очищеної води виконані із гнучких полімерних труб різного кольору. Згідно з корисною моделлю, всі елементи системи очищення води закріплені на одній половинці корпусу блока, виготовленого з листового матеріалу, що має горизонтальні вигини під прямим кутом і відігнуті частини утворюють, верх із закріпленою на ньому ручкою для перенесення і фланцем кріплення, а нижній утворює дно із фланцем кріплення, а друга половинка виконана з вертикальними вигинами під прямим кутом і утворює Π-подібну кришку із фланцями кріплення, з можливістю при сполученні половинок між собою кріпильними елементами забезпечити жорсткість корпусу блока. Згідно з корисною моделлю, на верхній кришці закріплені ремені з пряжками або текстильні стрічки звані
