Малогабаритний пристрій для очищення води у побутових умовах

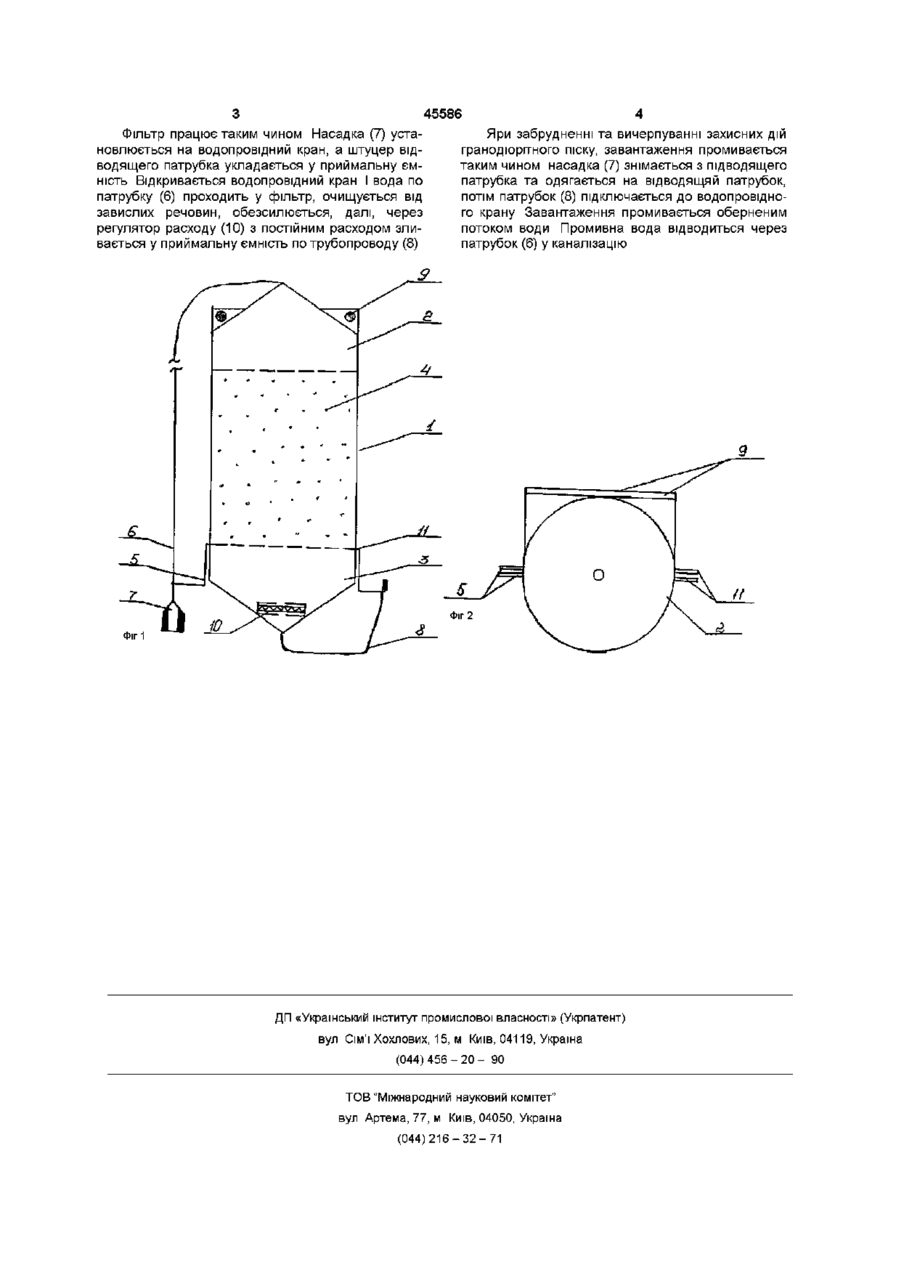

Малогабаритний пристрій для очищення води у побутових умовах, який включає корпус із знімними верхньою та нижньою кришками, розташоване всередині корпуса фільтруюче завантаження, регулятор витрати очищуваної води, виконаний в вигляді горизонтальних мікроканалів на внутрішній поверхні кришки з накладеною на них еластичною мембраною, та засоби для подачі та відведення води, який відрізняється тим, що у ролі фільтруючого завантаження використовують гранодюритний пісок Винахід належить до малогабаритних пристроїв для очищення води у побутових умовах Видимими аналогами винаходу є а) фільтр для очищення води (SU №144417АІВОІД23/14) б) фільтр для очищення води (SU №1797944АІВОІ24/02) в) фільтр для очищення води (SU №1818135АІВОІД24/00) г) пристрій для обробки води (SU №1801548АІВОІД24/10) Найбільш близький до запропонованого фільтр-патрон (SU №1813493АІВОІД24/16 1993г ВНИИПИ Государственного комитета по изобретению и открытиям при ГКНТ СССР, Москва, Ж35 Використання аналогу для очищення, води у побутових умовах Сутність аналогу у корпусі із знімаємими верхньою та нижньої кришками розташоване фільтруюче завантаження (юнит) Фільтр обладнай регулятором расходу очищеної води, виконаного в вигляді горизонтальних мікро каналів на внутрішній поверхні кришки з накладеною на них еластичною мембраною та засобами для подачі та відведення води Недоліком відомого технічного рішення виявляється те, що при забрудненні та вичерпуванні захисних дій коштовного іоніту, завантаження замінюється на нове, префільтри витягуються та промиваються вручну чистою водою Це збільшує трудомісткість та коштовність використання цього фільтру Мета винаходу - зниження трудомісткості експлуатації фільтру, заміна коштовного фільтруючо го матеріалу, дешевшим, який би не знижав якості очищення на протязі більщого терміну використання Поставлена мета досягається тим, що замість іоніту, в якості фільтруючого завантаження використається гранодюрітний пісок - продукт подрібнення прних порід, який має пористість, і розміщується у корпусі фільтруючого патрону, у просторі між дренажними перегородками Поставлена мета досягається також тим, що гранодюрітний пісок можна багаторазово використувати При його забрудненні та вичерпуванні захисних дій досить його промити оберненим потоком води Щоб при промивці з потоком води не виносилась з фільтру дрібна фракція гранодюріту, розмір отворів дренажних перегородок повинен бути не більш 0,3мм Поставлена мета досягається також тим, що, використовуючи як фільтруюче завантаження гранодюріт, відпадає надібність у префільтрах, які захищають від механічного забруднення ІОНІТ Фільтр містить в собі (Фіг 1, 2) корпус (1) із знімаемими кришками (2, 3) Всередині корпуса між дренажними перегородками розташовано зернисте завантаження (гранодюріт) (4) На верхній кришці є захопи (5) для кріплення підводящего патрубка (6) з насадкою підключення до водопровідного крану (7), а також петлі (9) для кріплення фільтру до стіни В нижній кришці розташовані регулятор расходу очищаючої води (10), виконаний в вигляді горизонтальних мікро каналів, на внутрішній поверхні кришці, з накладеною на них еластичною мембраною На нижній кришці знаходиться захоп для кріплення відводящего патрубка (8) (О 00 ю ю 45586 Фільтр працює таким чином Насадка (7) устаЯри забрудненні та вичерпуванні захисних дій новлюється на водопровідний кран, а штуцер відгранодюрітного піску, завантаження промивається водящего патрубка укладається у приймальну ємтаким чином насадка (7) знімається з підводящего ність Відкривається водопровідний кран І вода по патрубка та одягається на відводящяй патрубок, патрубку (6) проходить у фільтр, очищується від потім патрубок (8) підключається до водопровіднозавислих речовин, обезсилюється, далі, через го крану Завантаження промивається оберненим регулятор расходу (10) з постійним расходом злипотоком води Промивна вода відводиться через вається у приймальну ємність по трубопроводу (8) патрубок (6) у каналізацію Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
