Упаковка з відкидною кришкою

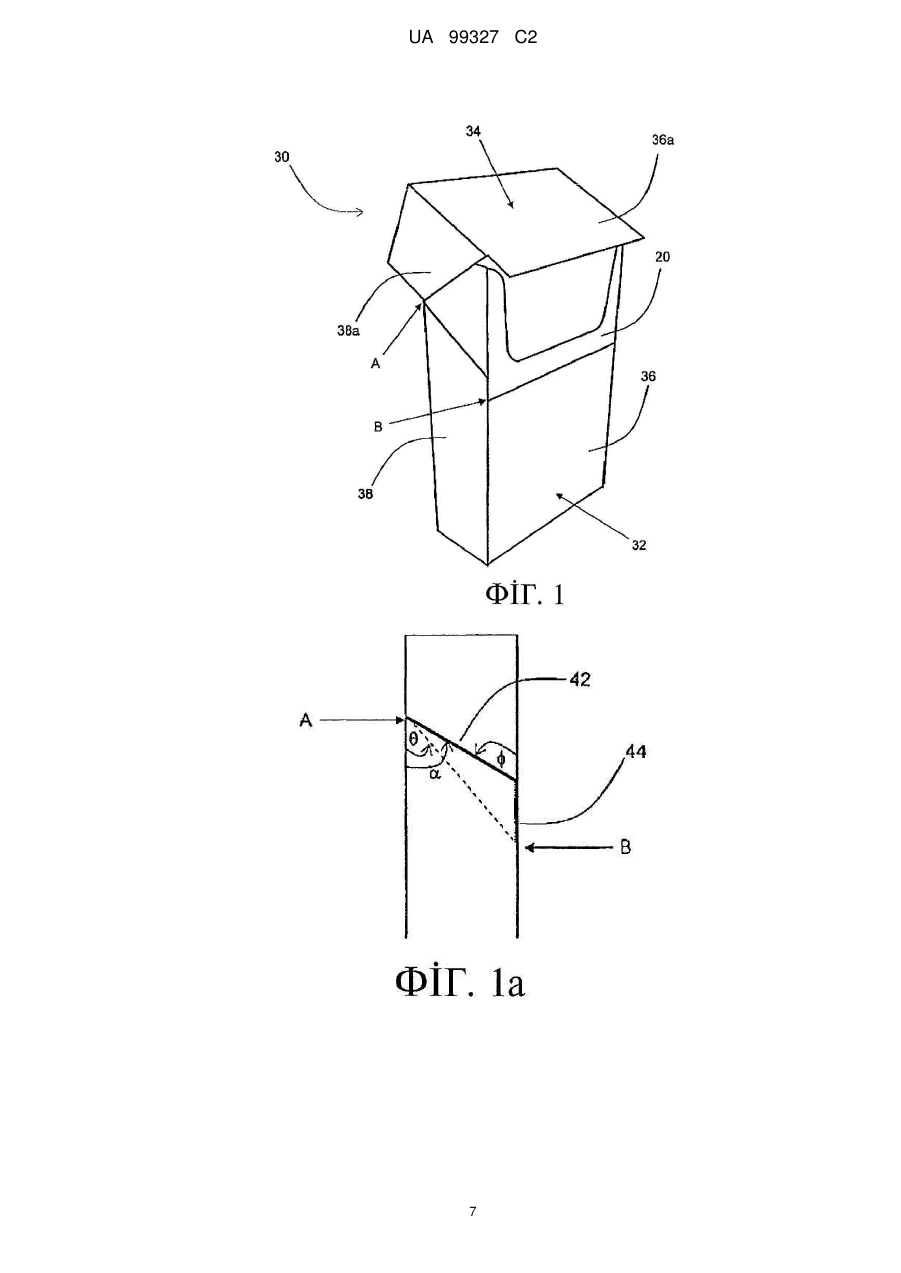

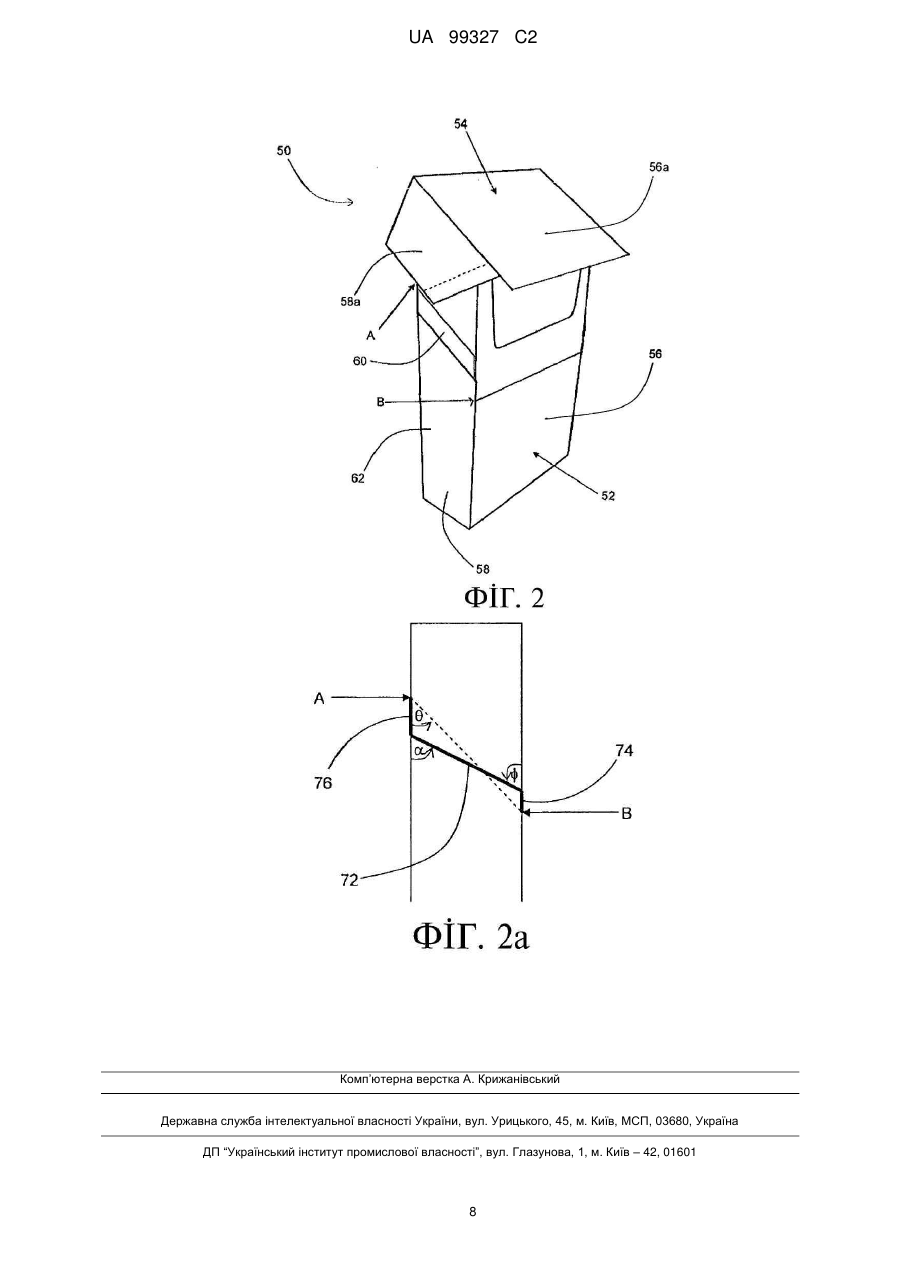

Реферат: Упаковка (30)(50) для курильних виробів, яка має передню стінку, задню стінку та розташовані одна напроти одної бічні стінки, які простягаються між ними, яка включає в себе: коробкову частину (32)(52); та кришкову частину (34) (54), шарнірно прикріплену до коробкової частини по лінії шарніра. На кожній бічній стінці упаковки кут  між передньою крайкою бічної стінки (38а)(58а) кришкової частини (34)(54) та її нижньою крайкою більше, ніж кут  , утворений між задньою крайкою бічної стінки та прямою лінією, проведеною між першою точкою (А), у якій лінія шарніра перетинає бічну стінку, та другою точкою (В), у якій верхня крайка передньої стінки (36)(56) коробкової частини (32)(52) пересікається з бічною стінкою. Коли упаковка (30)(50) є закритою, вільні крайки кришкової частини (34)(54) стикаються з вільними крайками коробкової частини (32)(52), так що лінія контакту, яка простягається між точками А та В, включає в себе першу прямолінійну частину (42)(72) та другу прямолінійну частину (44)(74). UA 99327 C2 (12) UA 99327 C2 UA 99327 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід має відношення до вдосконаленої упаковки з відкидною кришкою, яка знаходить застосування, зокрема, у вигляді упаковки для видовжених курильних виробів, таких як сигарети. Є відомим пакування видовжених курильних виробів та інших споживчих виробів в упаковки, сформовані зі складаних листових заготовок. Видовжені курильні вироби, такі як сигарети та сигари, традиційно продають у пачках із відкидною кришкою, які мають коробкову частину для розташування курильних виробів та кришкову частину, з'єднану з коробковою частиною по лінії шарніра, яка простягається по задній стінці упаковки. Такі пачки звичайно виконані із суцільних листових картонних заготовок. Під час користування пачку відкривають, відхиляючи кришкову частину навколо лінії шарніра для того, щоб дістатися до курильних виробів, які знаходяться у коробковій частині. На зовнішню поверхню упаковки споживчих виробів звичайно нанесені зображення та текст для надавання інформації споживачеві. Однак стандартні пачки з відкидною кришкою для сигарет мають відносно невеликий розмір та обмежену площу видимої зовнішньої поверхні для розташування такої інформації. Відомі спроби виробників збільшити кількість інформації, яка надається споживачеві на пачках із відкидною кришкою для сигарет, шляхом створення додаткових поверхонь, на яких може бути надрукована ця інформація. Цього досягають, наприклад, шляхом введення в упаковку додаткових пластин або купонів. Такі панелі та купони можуть бути виконані як єдине ціле з упаковкою або альтернативно можуть бути окремо розташовані усередині упаковки. Також були запропоновані пачки з відкидною кришкою для курильних виробів, що мають збільшену площу внутрішньої поверхні для друку написів та зображень. Наприклад, у WO-A03/078274 описана пачка з відкидною кришкою для курильних виробів, у якій збільшена площа внутрішньої поверхні утворена за допомогою внутрішнього каркаса та альтернативно або додатково за допомогою внутрішньої поверхні передньої стінки кришкової частини. Існує потреба у створенні упаковки з відкидною кришкою для курильних виробів, яка має більшу площу внутрішньої поверхні для розташування інформації для споживача, ніж звичайні пачки з відкидною кришкою для сигарет, по суті без збільшення габаритного розміру упаковки або кількості матеріалу, необхідного для її виготовлення. Крім того, існує потреба у створенні упаковки з відкидною кришкою для курильних виробів, яка має більший суцільний простір для розташування інформації для споживача на кришковій частині упаковки. Також існує потреба у створенні такої упаковки з відкидною кришкою без погіршення міцності або жорсткості упаковки. Крім того, існує потреба у створенні нової упаковки з відкидною кришкою, яка має більшу площу внутрішньої поверхні, однак яка може бути виготовлена з мінімальними або без будьяких змін у існуючому пакувальному обладнанні. За цим винаходом запропонована упаковка, яка має передню стінку, задню стінку та розташовані одна напроти одної бічні стінки, які простягаються між ними, яка включає в себе: коробкову частину; та кришкову частину, шарнірно прикріплену до коробкової частини по лінії шарніра, яка простягається по задній стінці упаковки, причому на кожній бічній стінці упаковки кут  між передньою крайкою бічної стінки кришкової частини та її нижньою крайкою більше, ніж гострий кут , утворений між задньою крайкою бічної стінки та прямою лінією, яка простягається між першою точкою ("точка А"), у якій лінія шарніра пересікається з бічною стінкою, та другою точкою ("точка В"), у якій верхня крайка передньої стінки коробкової частини пересікається з бічною стінкою. Коли упаковка є закритою, вільні крайки кришкової частини стикаються з вільними крайками коробкової частини, так що лінія контакту, яка простягається між першою точкою А та другою точкою В, включає в себе першу прямолінійну частину, яка простягається між передньою крайкою та розташованою навпроти задньою крайкою бічної стінки, та другу прямолінійну частину, яка простягається вздовж передньої крайки бічної стінки упаковки від другої точки В до точки, у якій перша прямолінійна частина пересікається з передньою стінкою упаковки. Упаковки за цим винаходом знаходять застосування, зокрема, як пачки для курильних виробів, таких як сигарети. За варіантом, якому віддається перевага, кут  на щонайменше 10° перевищує кут , а за варіантом, якому віддається більша перевага, - на щонайменше 15°. За варіантом, якому віддається перевага, кут  становить від 45° до 90°, а за варіантом, якому віддається більша перевага, - від 60° до 90°. За варіантом, якому віддається перевага, кут  є меншим ніж 60°, за варіантом, якому віддається більша перевага, становить від 35° до 60°, а за варіантом, якому віддається особлива перевага, - від 35° до 45°. 1 UA 99327 C2 5 10 15 20 25 30 35 40 45 50 55 Терміни "передній", "задній", "верхній", "нижній", "боковий" та інші терміни, вжиті для зазначення відносних положень елементів упаковок за цим винаходом, коли ця упаковка перебуває у вертикальному положенні. Коли упаковка, яка перебуває у вертикальному положенні, відкрита, то курильні вироби, розташовані у коробочній частині, можуть бути витягнуті з верхнього кінця упаковки. Термін "лінія шарніра" означає лінію, навколо якої може повертатися кришкова частина для відкривання упаковки. Лінія шарніра може являти собою, наприклад, лінію складання або біговану лінію на пластині, яка утворює задню стінку упаковки. Альтернативно лінія шарніра може являти собою лінію складання або біговану лінію на куску матеріалу, який з'єднує задню стінку кришкової частини із задньою стінкою коробкової частини. Такий кусок матеріалу може являти собою, наприклад, наклейку, постійно або з можливістю знімання прикріплену до задньої стінки кришкової частини та задньої стінки коробкової частини. За варіантом, якому віддається перевага, лінія шарніра розташована на задній або бічній стінці упаковки на рівні нижче її верхньої крайки. Термін "прямолінійний" у тлумаченні, вжитому у цьому документі, означає по суті пряму лінію. Звичайно у стандартній пачці з відкидною кришкою для сигарет пряма лінія, проведена від точки А до точки В, як зазначено вище, збігається з прямою лінією контакту на бічній стінці упаковки, вздовж якої нижні крайки бічних стінок кришкової частини стикаються з верхніми крайками бічних стінок коробкової частини. Таким чином, ця лінія контакту також розташована під кутом  до задньої крайки бічної стінки упаковки. У звичайній пачці з відкидною кришкою для сигарет кут  становить приблизно 60°. У цьому описі термін "лінія контакту" вжитий для визначення лінії, вздовж якої вільні крайки стінок кришкової частини упаковки за цим винаходом стикаються з вільними крайками стінок коробкової частини, коли упаковка є закритою. У звичайній пачці з відкидною кришкою для сигарет кут  та кут  по суті однакові і обидва становлять приблизно 60°. На відміну від звичайних пачок, в упаковках за цим винаходом кут  перевищує кут , за варіантом, якому віддається перевага, на щонайменше 10°. Різниця цих кутів досягнута шляхом виконання лінії контакту, яка має першу та другу прямолінійні частини між точкою А та точкою В, причому ці перша та друга прямолінійні частини простягаються під різними кутами одна до одної. Згадана лінія контакту може включати в себе одну або більше додаткові прямолінійні частини, як описано нижче. Наприклад, у певних варіантах здійснення цього винаходу лінія контакту додатково включає в себе третю прямолінійну частину, яка простягається від першої точки А вздовж задньої крайки бічної стінки упаковки. За варіантом, якому віддається перевага, кут  в упаковках за цим винаходом є меншим ніж 60°, а отже меншим ніж кут у стандартній пачці з відкидною кришкою. Шляхом зменшення кута  упаковок за цим винаходом менше ніж 60° можливо отримати упаковки з кришкою, яка має довшу передню стінку, ніж звичайно у пачках з відкидною кришкою для сигарет. "Довжиною" передньої стінки вважають висоту стінки по вертикалі, коли упаковка розташована вертикально та перебуває у закритому стані. Площа зовнішньої поверхні упаковок за цим винаходом може не обов'язково бути більшою, ніж площа зовнішньої поверхні звичайної пачки з відкидною кришкою для сигарет. Однак площа поверхні передньої стінки кришкової частини упаковок за цим винаходом є більшою, ніж у звичайної пачки з відкидною кришкою для сигарет. Таким чином, більша площа внутрішньої поверхні стає видимою споживачеві, коли кришкова частина є відкритою. Ця площа внутрішньої поверхні включає в себе, наприклад, поверхні внутрішнього каркаса (за наявності), поверхні будь-якої іншої упаковки для курильних виробів усередині упаковки, а також внутрішні поверхні кришкової частини. Додаткова інформація для споживача може бути надана на цій додатковій площі внутрішньої поверхні, яка стає видимою, коли кришкова частина є відкритою. Крім того, площа передньої поверхні кришкової частини є більшою, ніж у стандартної пачки з відкидною кришкою. Таким чином на кришковій частині утворений більший суцільний простір для розташування інформації для споживача. За варіантом, якому віддається перевага, в упаковках за цим винаходом співвідношення довжини передньої стінки кришкової частини та довжини передньої стінки коробкової частини перевищує співвідношення цих довжин у звичайній пачці з відкидною кришкою для сигарет, яке становить 35:65. І хоча може бути бажаним максимально збільшити кут  для збільшення площі видимої внутрішньої поверхні упаковок за цим винаходом, за варіантом, якому віддається перевага, кут  також є великим, наскільки це можливо. Це тому, що чим більше кут , тим міцнішою та 2 UA 99327 C2 5 10 15 20 25 30 35 40 45 50 55 стійкішою стає нижня частина бічних стінок кришкової частини. Крім того, чим більший кут , тим більш жорсткою стає нижня частина кришкової частини. За варіантом, якому віддається особлива перевага, кут , утворений між лінією контакту, яка простягається по бічній стінці упаковки, та задньою крайкою бічної стінки коробкової частини упаковки також збільшений до максимуму. Шляхом збільшення кута  також отримують підвищену міцність та стійкість, як описано вище стосовно кута , для верхньої частини бічних стінок коробкової частини. Залежно від форми лінії контакту між точкою А та точкою В кут  може дорівнювати кутові  або відрізнятися від нього. За цим винаходом створено упаковки, в яких форма лінії контакту між точкою А та точкою В може бути різною, так що кут  може зберігатися відносно невеликим, в той час як кути  та  можуть бути подібними або більшими, ніж відповідні кути у відомих пачках із відкидною кришкою. Таким чином, міцність та жорсткість упаковок за цим винаходом не потрібно погіршувати для отримання більшої площі внутрішньої поверхні. За необхідності кут, у якому перша прямолінійна частина пересікається з другою прямолінійною частиною, може бути скошеним або заокругленим. За варіантом, якому віддається перевага, кожна бічна стінка упаковки сформована з внутрішньої стінки та зовнішньої стінки, накладеної на неї. Лінія контакту, яка простягається по внутрішній стінці між точкою А та точкою В, може не збігатися або збігатися з лінією контакту, яка простягається по зовнішній стінці. За варіантом, якому віддається перевага, лінія контакту, яка простягається по внутрішній стінці між точкою А та точкою В, може мати однакову форму з лінією контакту, яка простягається по зовнішній стінці, однак мати вертикальний зсув відносно неї. За варіантом, якому віддається перевага, вертикальний зсув може бути застосований для підсилення задньої стінки коробкової частини та передньої стінки кришкової частини. Лінія контакту між нижньою крайкою передньої стінки кришкової частини та верхньою крайкою передньої стінки коробкової частини за варіантом, якому віддається перевага, являє собою пряму, по суті горизонтальну, лінію. Передня стінка коробкової частини може мати виріз у її верхній крайці, щоб показати внутрішню упаковку під нею. Альтернативно або додатково передня стінка кришкової частини може мати виріз у її нижній крайці. Там, де виконаний виріз, контакт нижньої крайки кришкової частини з верхньою крайкою коробкової частини звичайно відсутній, а отже лінія контакту переривається. Виконання вирізу може полегшувати споживачеві відкривання кришкової частини. За варіантом, якому віддається перевага, упаковка додатково включає в себе внутрішній каркас, встановлений всередині коробкової частини, причому внутрішній каркас простягається вище верхніх крайок принаймні передньої стінки коробкової частини упаковки. Таким чином, внутрішній каркас є видимим споживачеві, коли кришкова частина є відкритою. На передній стінці внутрішнього каркаса можуть бути надруковані написи, які можуть бути такими самими або відрізнятися від написів, надрукованих на передній стінці коробкової частини. Альтернативно або додатково передня стінка внутрішнього каркаса може бути вирізана у спеціальній формі, наприклад, для відображення фірмової символіки виробника споживчих виробів. За варіантом, якому віддається перевага, передня стінка внутрішнього каркаса має виріз у її верхній крайці. Це забезпечує більш зручний доступ до споживчих виробів, розташованих всередині упаковки, без значного зменшення площі поверхні передньої стінки внутрішнього каркаса. Альтернативно або додатково до внутрішнього каркаса курильні вироби всередині упаковки можуть бути обгорнуті в друковану обгортку, яка є видимою вище верхньої крайки передньої стінки коробкової частини та передньої стінки внутрішнього каркаса (за наявності), коли упаковка є відкритою. За варіантом, якому віддається перевага, можливо виготовлення упаковок за цим винаходом із застосуванням існуючого обладнання лише з внесенням незначних модифікацій для врахування іншої довжини передньої поверхні кришкової частини. Єдиною лінією згину, яку необхідно виконати в іншому положенні у порівнянні зі стандартною пачкою з відкидною кришкою, є лінія вздовж нижньої крайки передньої поверхні кришкової частини. Упаковки за цим винаходом можуть мати форму по суті прямокутного паралелепіпеда з розташованими під прямим кутом поздовжніми та розташованими під прямим кутом поперечними крайками. Альтернативно коробкова частина та/або кришкова частина упаковок за цим винаходом може мати одну або більше заокруглених поздовжніх крайок, заокруглених поперечних крайок, скошених поздовжніх крайок або скошених поперечних крайок чи їх комбінації. Наприклад, шляхом згинання у відомий спосіб листової заготовки, з якої виготовлені 3 UA 99327 C2 5 10 15 20 25 30 35 40 45 50 55 60 коробкова частина та кришкова частина упаковки, може, наприклад, бути виготовлена пачка із "закругленими кутами" для сигарет або інших виробів для куріння за цим винаходом. Ця упаковка може бути виготовлена з будь-яких придатних матеріалів, до яких належать, проте без обмеження ними, цупкий папір, картон, пластик, метал або їх комбінації. За варіантом, якому віддається перевага, упаковка сформована з єдиної складаної листової заготовки, а за варіантом, якому віддається більша перевага, - зі складаної листової заготовки із цупкого паперу. За варіантом, якому віддається перевага, питома маса згаданого цупкого 2 2 паперу становить від приблизно 100 г/м до приблизно 350 г/м . Упаковки за цим винаходом знаходять застосування, зокрема, як пачки для видовжених курильних виробів, таких як, наприклад, сигарети, сигари або сигарили. Зрозуміло, що шляхом відповідного вибору їх розмірів можуть бути розроблені упаковки за цим винаходом для різних кількостей сигарет звичайного розміру, довгих сигарет, дуже довгих сигарет, тонких сигарет або дуже тонких сигарет. Шляхом відповідного вибору їх розмірів упаковки за цим винаходом також можуть бути пристосовані для вміщення різної загальної кількості курильних виробів або різного розташування курильних виробів. Наприклад, шляхом відповідного вибору їх розмірів упаковки за цим винаходом можуть бути пристосовані для вміщення загалом десяти, п'ятнадцяти, шістнадцяти, сімнадцяти, вісімнадцяти, дев'ятнадцяти, двадцяти, двадцяти одного або двадцяти п'яти курильних виробів. Вони можуть бути розташовані за різними схемами залежно від загальної кількості курильних виробів. Наприклад, курильні вироби можуть бути розташовані в один ряд із шести, семи, восьми, дев'яти або десяти виробів; два ряди з п'яти, шести, семи, восьми, дев'яти або десяти; два ряди з 5-6, 6-7, 7-8; три ряди з 5-5-5, 5-6-5, 6-5-6, 5-6-7, 6-7-6, 75-7, 7-6-7, 7-7-7, 8-9-8; чотири ряди з чотирьох, п'яти або шести виробів. Довжина, ширина та товщина упаковок за цим винаходом можуть бути такими, що у закритому стані отримані габаритні розміри упаковки є подібними до розмірів звичайної пачки з відкидною кришкою на двадцять сигарет, яку викидають після використання. Зовнішні поверхні упаковок за цим винаходом можуть мати логотипи виробника або бренда, товарні знаки, слогани або іншу інформацію та позначки для споживача, виконані шляхом друку, опуклого тиснення, увігнутого тиснення або оздоблення іншого виду. Коли коробкова частина упаковки за цим винаходом вміщує пакунок сигарет або інших видовжених курильних виробів, то згадані курильні вироби за варіантом здійснення, якому віддається перевага, є загорнутими у внутрішню оболонку, виготовлену, наприклад, із металевої фольги або металізованого паперу. Після заповнення упаковки за цим винаходом можуть бути у звичайний спосіб обгорнуті у термоусадкову або іншу прозору полімерну плівку, наприклад, поліетиленову або поліпропіленову. У випадку, якщо упаковки за цим винаходом мають зовнішню обгортку, то згадана зовнішня обгортка може включати в себе розривальну стрічку. Згадана розривальна стрічка за варіантом, якому віддається перевага, розташована навколо упаковки нижче нижньої крайки передньої стінки кришкової частини, так що коли розривальна стрічка є видаленою, то кришкова частина може вільно обертатися навколо лінії шарніра. Альтернативно розривальна стрічка може бути розташована навколо упаковки у поздовжньому напрямку. Нижче винахід буде описаний тільки як приклад з посиланням на супровідні фігури, серед яких: на Фіг. 1 та Фіг. 2 показаний вид спереду у перспективі відкритих упаковок з відкидною кришкою відповідно за першим та другим варіантами здійснення цього винаходу; та на Фіг. 1а та Фіг. 2а схематично показаний місцевий вид збоку упаковок, показаних на Фіг. 1 та Фіг. 2, на яких зображені кути ,  та . Лінія контакту між А та В показана на Фіг. 1а та Фіг. 2а потовщеною лінією. Фіг. 1а та Фіг. 2а виконані не у масштабі. Упаковка 30 з відкидною кришкою, показана на Фіг. 1, являє собою прямокутний паралелепіпед та включає в себе розташовану знизу коробкову частину 32 та розташовану зверху кришкову частину 34, шарнірно з'єднану з розташованою знизу коробковою частиною 32 по лінії шарніра, яка по суті горизонтально простягається по задній стінці упаковки. Рівень розташування лінії шарніра показаний на Фіг. 2 в точці "А". Коробкова частина 32 має передню стінку 36, ліву бічну стінку 38, праву бічну стінку, задню стінку та нижню стінку. Бічні стінки коробкової частини простягаються вище її передньої стінки, так що верхні вільні крайки бічних стінок мають зсув відносно верхньої вільної крайки передньої стінки. Кришкова частина 34 має передню стінку 36а, ліву бічну стінку 38а, праву бічну стінку, задню стінку та верхню стінку. Передня стінка 36а кришкової частини 34 простягається за межі її бічних стінок 38а, так що нижня крайка передньої стінки 36а має зсув відносно нижніх крайок бічних 4 UA 99327 C2 5 10 15 20 25 30 35 40 45 50 55 стінок 38а. Цей зсув відповідає зсуву між верхніми вільними крайками передньої стінки 36 та бічними стінками 38 коробкової частини 32. Коли упаковка 30 закрита, вільні крайки стінки кришкової частини 34 стикаються з вільними крайками відповідних стінок коробкової частини 32 вздовж лінії контакту. Таким чином, у закритому положенні стінки кришкової частини 34 утворюють продовження відповідних стінок коробкової частини 32, визначаючи стінки упаковки 30. Як показано на Фіг. 1 та Фіг. 1а, лінія контакту між точкою А та точкою В складається з двох з'єднаних прямолінійних частин. Як зазначено вище, точка А розташована там, де лінія шарніра пересікається з бічною стінкою упаковки, а точка В розташована там, де верхня крайка передньої стінки 36 коробкової частини 32 пересікається зі згаданою бічною стінкою. Перша частина 42 простягається з точки А по бічній стінці упаковки до її передньої крайки під кутом приблизно 60° до задньої крайки бічної стінки. Цей кут відповідає кутові . Друга частина 44 простягається з кінця першої частини 42 донизу вздовж передньої крайки бічної стінки упаковки до точки В. Кут  в упаковці 30 становить приблизно 45°, в той час як кут  становить приблизно 60°. Таким чином, кут  по суті дорівнює кутові . Лінія контакту між точкою А та точкою В показана потовщеною лінією на Фіг. 1а. Співвідношення довжини передньої стінки 36а кришкової частини 34 та довжини передньої стінки 36 коробкової частини 32 становить приблизно 40:60. Передня стінка 38а кришкової частини 34 є довшою відносно загальної довжини упаковки 30, ніж передня стінка кришкової частини звичайної пачки сигарет з відкидною кришкою. Коробкова частина 32 та кришкова частина 34 сформовані разом з єдиної суцільної картонної заготовки. Кожна з протилежних бічних стінок коробкової частини 32 та кришкової частини 34 сформовані з внутрішньої пластини та зовнішньої пластини, прикріпленої до внутрішньої пластини. Внутрішня пластина кожної бічної стінки має по суті такі самі розмір та форму, що й відповідна зовнішня пластина. Як показано на Фіг. 1, ці пластини безпосередньо перекривають одна одну, а їх вільні крайки по суті збігаються, так що внутрішню стінку майже не видно. Внутрішній картонний каркас 20 встановлений у коробковій частині 32 з приляганням до внутрішніх стінок. Згаданий внутрішній каркас виконаний з окремої від коробкової частини 32 та кришкової частини 34 картонної заготовки, і має передню стінку, ліву бічну стінку та праву бічну стінку. Передня стінка має виріз у верхній крайці, так що вироби, розташовані усередині упаковки, можуть бути витягнуті більш легко. Стінки внутрішнього каркаса 20 простягаються вище верхніх крайок передньої 36 та бічних 38 стінок коробкової частини у простір, який є накритим кришковою частиною 34, коли упаковка 30 є закритою. Зчеплення за рахунок тертя між внутрішнім каркасом 20 та внутрішніми стінками кришкової частини 34 забезпечує те, що кришкова частина 34 залишається у закритому стані, доки не з'явиться зусилля на відкривання упаковки шляхом повертання кришкової частини 34 навколо лінії шарніра. Це зчеплення за рахунок тертя може бути посилене шляхом виконання на внутрішньому каркасі 20 утримувальних елементів, які взаємодіють із внутрішніми стінками кришкової частини 34. Упаковка 50 з відкидною кришкою, показана на Фіг. 2, має конструкцію, подібну до показаної на Фіг. 1 та описаної вище. Однак на відміну від упаковки 30, показаної на Фіг. 1, лінія контакту, яка простягається між точками А та В, включає в себе три прямолінійні частини, які утворюють Z-подібну форму, як описано нижче. Крім того, внутрішні та зовнішні пластини бічних стінок кришкової частини 54 та коробкової частини 52 мають різну довжину. Як показано на Фіг. 2а, лінія контакту між точкою А та точкою В складається з трьох з'єднаних прямолінійних частин. Перша частина 72 простягається з точки, розташованої на невеликій відстані від точки А, вздовж бічної стінки упаковки до її передньої крайки під кутом приблизно 60° до задньої крайки бічної стінки. Цей кут відповідає кутові . Друга частина 74 простягається з кінця першої частини 72 вниз вздовж передньої крайки бічної стінки упаковки до точки В. Третя частина 76 простягається з протилежного кінця першої частини 72 вгору вздовж задньої крайки бічної стінки упаковки до точки А. Таким чином, ці три прямолінійні частини утворюють Z-подібну лінію контакту. Кут  в упаковці 50 становить менше ніж приблизно 45°, в той час як кут  становить приблизно 60°. Таким чином, кут  по суті дорівнює кутові . Лінія контакту між точкою А та точкою В показана потовщеною лінією на Фіг. 2а. Як показано на Фіг. 2, внутрішні пластини 60 бічних стінок 58 коробкової частини 52 простягаються вище її зовнішніх пластин 62, так що верхні вільні крайки внутрішньої пластини 60 та зовнішньої пластини 62 мають зсув одна відносно одної. Верхня вільна крайка внутрішньої пластини 60 є паралельною верхній вільній крайці зовнішньої пластини 62 та пересікається з лінією шарніра по задній крайці бічної стінки упаковки. Частина внутрішньої 5 UA 99327 C2 5 пластини 60, яка простягається вище зовнішньої пластини 62, зміцнює частину задньої стінки коробкової частини між верхньою вільною крайкою зовнішньої пластини 62 та лінією шарніра. На відміну від них, зовнішні пластини бічних стінок 58а кришкової частини 54 простягаються нижче її внутрішніх пластин, так що нижні вільні крайки внутрішньої пластини та зовнішньої пластини мають зсув одна відносно одної. Нижні вільні крайки внутрішньої пластини показані на Фіг. 2 пунктирною лінією. Зсув у кришковій частині 54 відповідає зсувові у коробковій частині 52, так що коли упаковка 50 закрита, нижні крайки пластин кожної бічної стінки 58а кришкової частини стикаються з верхніми крайками відповідних пластин 60, 62 бічних стінок 58 коробкової частини 52. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 1. Упаковка (30)(50), яка має передню стінку, задню стінку та розташовані одна напроти одної бічні стінки, які простягаються між ними, та яка включає в себе: коробкову частину (32)(52); та кришкову частину (34)(54), шарнірно прикріплену до коробкової частини (32)(52) по лінії шарніра, яка простягається по задній стінці упаковки (30)(50), яка відрізняється тим, що на кожній бічній стінці упаковки кут  між передньою крайкою бічної стінки (38а)(58а) кришкової частини (34)(54) та її нижньою крайкою більше, ніж кут  , утворений між задньою крайкою бічної стінки та прямою лінією, яка простягається між першою точкою (А), у якій лінія шарніра пересікається з бічною стінкою, та другою точкою (В), у якій верхня крайка передньої стінки (36)(56) коробкової частини (32)(52) пересікається з бічною стінкою; та тим, що коли упаковка (30)(50) є закритою, вільні крайки кришкової частини (34)(54) стикаються з вільними крайками коробкової частини (32)(52), так що лінія контакту, яка простягається між першою точкою А та другою точкою В, включає в себе першу прямолінійну частину (42)(72), яка простягається між передньою крайкою та розташованою навпроти задньою крайкою бічної стінки, та другу прямолінійну частину (44)(74), яка простягається вздовж передньої крайки бічної стінки упаковки (30)(50) від другої точки В до точки, у якій перша прямолінійна частина (42)(72) пересікається з передньою стінкою упаковки (30)(50). 2. Упаковка (30)(50) за п. 1, яка відрізняється тим, що кут  на щонайменше 10° перевищує кут . 3. Упаковка (30)(50) за одним з пп. 1 або 2, яка відрізняється тим, що кут  становить від 35° до 60°. 4. Упаковка (50) за п. 1, яка відрізняється тим, що лінія контакту додатково включає в себе третю прямолінійну частину (76), яка простягається від першої точки А вздовж задньої крайки бічної стінки упаковки до точки, у якій перша прямолінійна частина (72) пересікається із задньою стінкою упаковки (50). 5. Упаковка (30)(50) за будь-яким із попередніх пунктів, яка відрізняється тим, що співвідношення довжини передньої стінки (36а)(56а) кришкової частини (34)(54) та довжини передньої стінки (36)(56) коробкової частини (32)(52) перевищує 35:65. 6. Упаковка (50) за будь-яким із попередніх пунктів, яка відрізняється тим, що кожна бічна стінка упаковки сформована з внутрішньої стінки та зовнішньої стінки, та тим, що лінія контакту, яка простягається по внутрішній стінці між першою точкою А та другою точкою В, не збігається з лінією контакту, яка простягається по зовнішній стінці. 6 UA 99327 C2 7 UA 99327 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
