Система знищення/ураження повітряних цілей типу безпілотних літальних апаратів

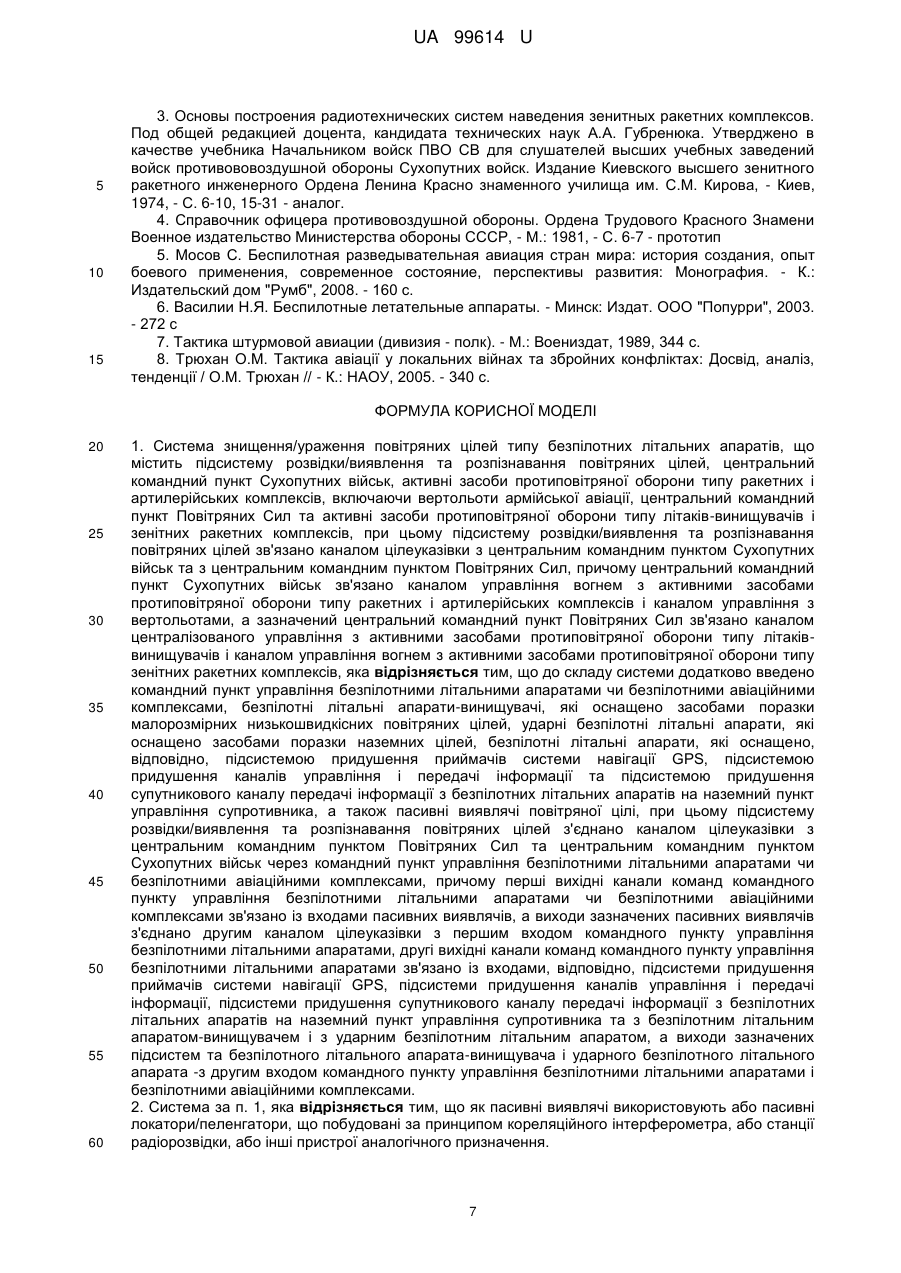

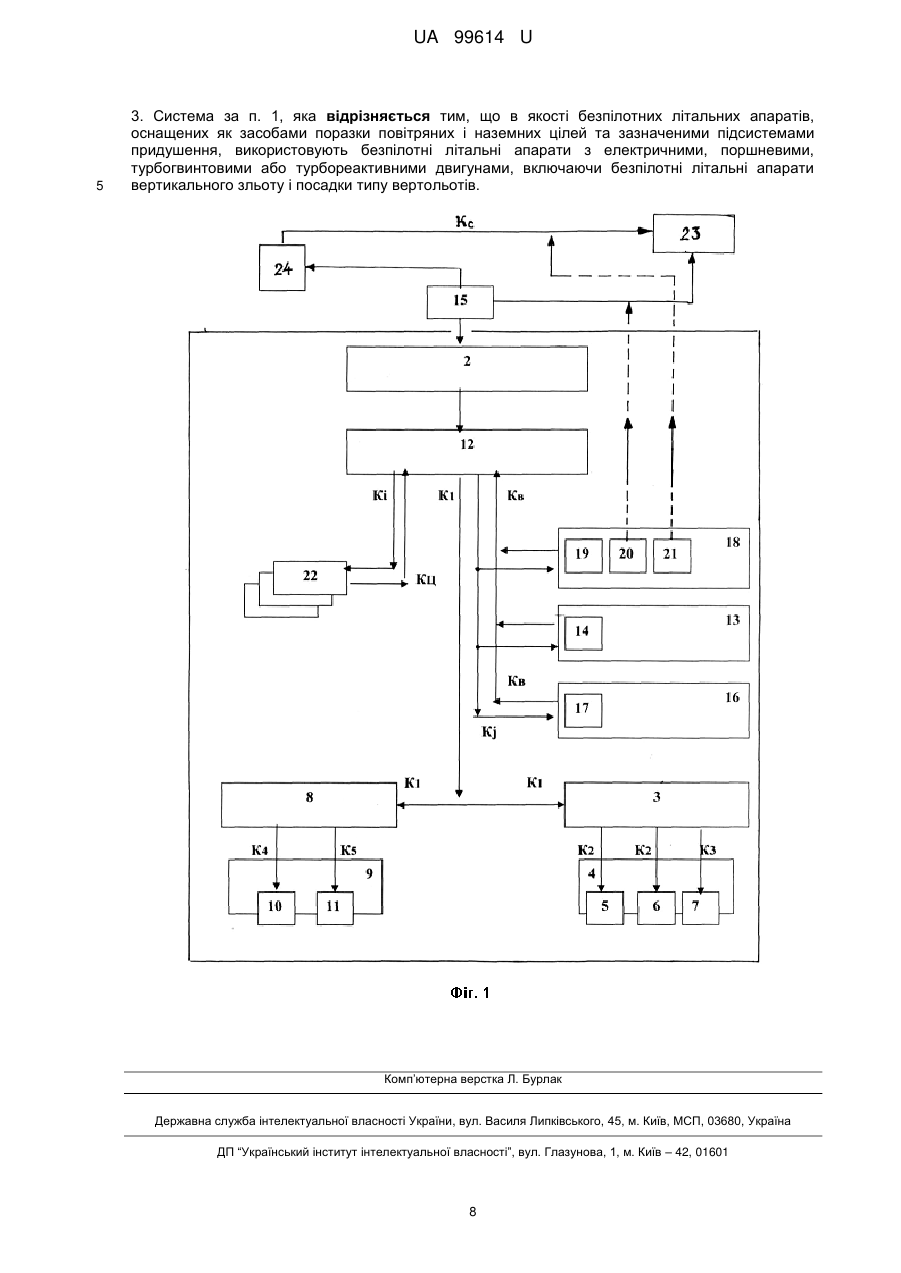

Реферат: Система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів. До складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей, безпілотні літальні апарати, які оснащено, відповідно, підсистемою придушення приймачів системи навігації GPS, підсистемою придушення каналів управління і передачі інформації та підсистемою придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі. UA 99614 U (12) UA 99614 U UA 99614 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння та військової техніки, зокрема до систем знищення/ураження повітряних цілей, а саме до систем/комплексів знищення/ураження повітряних цілей типу безпілотних літальних апаратів чи безпілотних авіаційних комплексів. Проблема захисту повітряного простору як в Україні, так і в усьому світі завжди була актуальною. Система захисту повітряного простору включає підсистеми спостереження (виявлення, супроводження) повітряних суден (об'єктів) (повітряних цілей), підсистему оповіщення та підсистему знищення повітряних суден (об'єктів) (повітряних цілей). Стрімкий розвиток безпілотної авіації призвів до підвищення уразливості системи захисту повітряного простору, адже безпілотні літальні апарати можуть мати розміри від кількох сантиметрів до декількох метрів. Найбільш небезпечними є безпілотні літальні апарати малих розмірів з ефективною площею розсіювання менше 0,8. Для виявлення, супроводження та знищення зазначених об'єктів в зоні АТО необхідні системи з більш чутливими виявлячами, а враховуючи малі розміри зазначених безпілотних літальних апаратів недоцільно для знищення них використовувати вартісні засоби ураження. Враховуючи зазначене для суттєвого зниження ефективності застосування безпілотних літальних апаратів противника в зоні АТО використовують засоби радіоелектронної боротьби, а у разі невдалого використання даних засобів необхідно використовувати безпосередньо безпілотні літальні апарати-винищувачі [1]. Відома система/комплекс знищення/ураження повітряних цілей, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, вертольоти армійської авіації та літаки-винищувачі, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказівки з центральним командним пунктом, причому центральний командний пункт зв'язаний каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, і каналом управління з вертольотами та літаками винищувачами [2]. До недоліків відомої/відомого системи/комплексу знищення/ураження повітряних цілей належить те, що відомі системи не дозволяють виявляти, супроводжувати повітряні судна (об'єкти) (повітряні цілі) типу безпілотний літальний апарат (малорозмірні цілі з ефективною площею розсіювання менше 0,8) та знищувати зазначені системи з достатньою ймовірністю. Відомий комплекс радіоелектронного озброєння, що містить систему автоматизації командних пунктів військових частин, радіолокаційні станції дальнього виявлення повітряних об'єктів, прилад/канал впізнавання державної належності та станцію радіотехнічної розвідки, які виконано з можливістю отримання відповідної інформації по радіоканалу щодо засобів повітряного нападу супротивника, які оснащено радіоелектронними засобами випромінювання та радіоприймальними пристроями сигналів глобальних навігаційних систем, а також активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів для знищення виявлених повітряних цілей [3]. До недоліків відомого комплексу радіоелектронного озброєння належить те, що він не дозволяє виявляти, супроводжувати повітряні судна (об'єкти) (повітряні цілі) типу безпілотний літальний апарат (малорозмірні цілі з ефективною площею розсіювання менше 0,8) та знищувати зазначені системи з достатньою ймовірністю. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказівки з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язаний каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів і каналом управління з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язаний каналом централізованого управління з активними засобами протиповітряної оборони типу літаків-винищувачів і каналом управління вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів [4]. До недоліків відомої системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яку вибрано за найближчий аналог (прототип), належить те, що знищення повітряних суден (об'єктів) (повітряних цілей) типу безпілотний літальний апарат (малорозмірна 1 UA 99614 U 5 10 15 20 25 30 35 40 45 50 55 ціль з ефективною площею розсіювання менше 0,8) активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, засобами ураження вертольотів та літаківвинищувачів здійснюється з низькою ефективністю, це обумовлено труднощами виявлення цілей та наведення на них активних засобів протиповітряної оборони. В основу корисної моделі покладена задача шляхом введення до складу системи, яку обрано за прототип, командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотних літальних апаратів-винищувачів, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударних безпілотних літальних апаратів, які оснащено засобами поразки наземних цілей, безпілотних літальних апаратів, які оснащено, відповідно, підсистемою придушення приймачів системи навігації GPS, підсистемою придушення каналів управління і передачі інформації та підсистемою придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивних виявлячів повітряної цілі, забезпечити підвищення ефективності знищення повітряних суден/об'єктів - повітряних цілей, типу безпілотний літальний апарат (насамперед, малорозмірних цілей з ефективною площею розсіювання менше 0,8) чи безпілотних авіаційних комплексів. Суть корисної моделі в системі знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказівки з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язаний каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів і каналом управління з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язаний каналом централізованого управління з активними засобами протиповітряної оборони типу літаків-винищувачів і каналом управління вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів, полягає в тому, що до складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей, безпілотні літальні апарати, які оснащено, відповідно, підсистемою придушення приймачів системи навігації GPS, підсистемою придушення каналів управління і передачі інформації та підсистемою придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі. Суть корисної моделі полягає і в тому, що підсистема розвідки/виявлення та розпізнавання повітряних цілей з'єднана каналом цілеуказівки з центральним командним пунктом Повітряних Сил та центральним командним пунктом Сухопутних військ через командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами. Суть корисної моделі полягає також і в тому, що перші вихідні канали команд командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілеуказівки з першим входом командного пункту управління безпілотними літальними апаратами, другі вихідні канали команд командного пункту управління безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми придушення приймачів системи навігації GPS, підсистеми придушення каналів управління і передачі інформації, підсистеми придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника та з безпілотним літальним апаратом-винищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апаратавинищувача і ударного безпілотного літального апарата - з другим входом командного пункту управління безпілотними літальними апаратами і чи безпілотними авіаційними комплексами. Новим в корисній моделі є те, що як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення, а як безпілотні літальні апарати, оснащені як засобами поразки повітряних і наземних цілей, так і зазначеними підсистемами придушення, використовують безпілотні літальні апарати з електричними, поршневими, 2 UA 99614 U 5 10 15 20 25 30 35 40 45 50 55 60 турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Порівняльний аналіз технічного рішення з прототипом показує, що система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яка заявляється, відрізняється тим, що до складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей, безпілотні літальні апарати, які оснащено, відповідно, підсистемою придушення приймачів системи навігації GPS, підсистемою придушення каналів управління і передачі інформації та підсистемою придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей з'єднана каналом цілеуказівки з центральним командним пунктом Повітряних Сил та центральним командним пунктом Сухопутних військ через командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, причому перші вихідні канали команд командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілеуказівки з першим входом командного пункту управління безпілотними літальними апаратами, другі вихідні канали команд командного пункту управління безпілотними літальними апаратамизв'язано із входами, відповідно, підсистеми придушення приймачів системи навігації GPS, підсистеми придушення каналів управління і передачі інформації, підсистеми придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника та з безпілотним літальним апаратом-винищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апаратавинищувача і ударного безпілотного літального апарата -з другим входом командного пункту управління безпілотними літальними апаратами і чи безпілотними авіаційними комплексами, як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення, а як безпілотні літальні апарати, оснащені як засобами поразки повітряних і наземних цілей, так і зазначеними підсистемами придушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Зазначена система, що заявляється, дозволяє самостійно виявляти, супроводжувати, знижувати ефективність функціонування повітряних суден/об'єктів - повітряних цілей типу безпілотних літальних апаратів чи безпілотних авіаційних комплексів. Також система, що заявляється, дозволяє здійснювати придушення засобами радіоелектронної боротьби приймачів систем навігації GPS, придушення каналів управління і передачі інформації в зоні баражування безпілотного літального апарата супротивника, придушення супутникового каналу передачі інформації з безпілотного літального апарату супротивника на наземний пункт управління ним, безпосередньо знищувати повітряні судна/об'єкти - повітряні цілі супротивника такі, як безпілотні авіаційні комплекси, за допомогою безпілотного літального апаратувинищувача, знищувати наземні пункти управління безпілотними літальними апаратами супротивника ударними безпілотними літальними апаратами. Таким чином, система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яка заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на рисунку представлена блок-схема системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яка заявляється. Система 1 знищення/ураження повітряних цілей типу безпілотних літальних апаратів містить (див. блок-схему на рисунку) підсистему 2 розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт 3 Сухопутних військ, активні засоби 4 протиповітряної оборони (ракетні 5 комплекси, артилерійські 6 комплекси та вертольоти 7 армійської авіації), центральний командний пункт 8 Повітряних Сил та активні засоби 9 протиповітряної оборони типу літаків-винищувачів 10 і зенітних ракетних комплексів 11, командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі 13, які оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей - безпілотних літальних апаратів-розвідників 15 3 UA 99614 U 5 10 15 20 25 30 35 40 45 50 55 60 супротивника, ударні безпілотні літальні апарати 16, які оснащено засобами поразки 17 наземних цілей, безпілотні літальні апарати 18, які оснащено, відповідно, підсистемою 19 придушення приймачів системи навігації GPS, підсистемою 20 придушення каналів управління і передачі інформації та підсистемою 21 придушення супутникового каналу передачі інформації з безпілотних літальних апаратів 15 на наземний пункт управління супротивника, а також пасивні виявлячі 22 повітряної цілі (безпілотного літального апарата-розвідника 15 супротивника). При цьому як пасивні виявлячі 22 використовують або пасивні локатори/пеленгатори, які побудовано за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення. Як безпілотні літальні апарати (відповідно, позиції 13 і 16), оснащені, відповідно, засобами поразки 14 повітряних цілей (безпілотного літального апарата-розвідника 15 супротивника) і засобами поразки 17 наземних цілей, та зазначеними підсистемами придушення (позиції 19, 20 і 21), використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів [5], [6]. Конструктивно і технологічно підсистему 2 розвідки/виявлення та розпізнавання повітряних цілей (безпілотного літального апарата-розвідника 15 супротивника) зв'язано каналом "К1" цілеуказівки з центральним командним пунктом 3 Сухопутних військ та з центральним командним пунктом 8 Повітряних Сил - див. блок-схему на рисунку. Центральний командний пункт 3 Сухопутних військ зв'язано каналом "К 2" управління вогнем з активними засобами 4 протиповітряної оборони типу ракетних 5 і артилерійських 6 комплексів і каналом "К3" управління з вертольотами 7, а зазначений центральний командний пункт 8 Повітряних Сил зв'язано каналом "К4" централізованого управління з активними засобами 9 протиповітряної оборони типу літаків-винищувачів 10 і каналом "К5" управління вогнем з активними засобами 9 протиповітряної оборони типу зенітних ракетних комплексів 11 - див. блок-схему на рисунку. Підсистему 2 розвідки/виявлення та розпізнавання повітряних цілей (безпілотного літального апарата-розвідника 15 супротивника) з'єднано каналом "К 1" цілеуказівки з центральним командним пунктом 8 Повітряних Сил та з центральним командним пунктом 3 Сухопутних військ через командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, причому перші вихідні канали "К і" команд командного пункту 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів 22, а виходи зазначених пасивних виявлячів 22 з'єднано другим каналом "Кц" цілеуказівки з першим входом командного пункту 12 управління безпілотними літальними апаратами. Другі вихідні канали "Кj" команд командного пункту 12 управління безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми 19 придушення приймачів системи навігації GPS, підсистеми 20 придушення каналів управління і передачі інформації, підсистеми 21 придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника (зазначені підсистеми (позиції 19, 20 і 21) розміщено на безпілотному літальному апараті 18 - див. блок-схему на рисунку) та з безпілотним літальним апаратом-винищувачем 13, який оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей (безпілотного літального апарата-розвідника 15 супротивника), та з ударним безпілотним літальним апаратом 16, який оснащено засобами поразки 17 наземних цілей (див. блок-схему на рисунку). Виходи зазначених підсистем (позиції 19, 20 і 21) та безпілотного літального апаратавинищувача 13 і ударного безпілотного літального апарата 16 зв'язано каналом "К в" з другим входом командного пункту 12 управління безпілотними літальними апаратами і чи безпілотними авіаційними комплексами (див. блок-схему на рисунку). Система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, як система боротьби з безпілотними літальними апаратами чи безпілотними авіаційними комплексами супротивника, передбачає боротьбу з ними шляхом придушення систем супутникової навігації апарату, зриву передачі розвідувальної інформації з безпілотного літального апарата на наземний пункт управління по радіоканалам і з допомогою супутникового зв'язку. Зазначене досягається використанням безпілотних літальних апаратів-винищувачів (для знищення безпілотних літальних апаратів-розвідників супротивника) та ударних безпілотних літальних апаратів (для знищення наземних пунктів управління безпілотними літальними апаратами супротивника). Система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яка заявляється, працює таким чином. 4 UA 99614 U 5 10 15 20 25 30 35 40 45 50 55 60 При появі у повітряному просторі цілі - безпілотного літального апарата-розвідника 15 супротивника, його наявність в просторі визначається підсистемою 2 розвідки/виявлення та розпізнавання повітряних цілей (стратегічна, оперативна розвідка). Інформація про наявність малорозмірної повітряної цілі - безпілотного літального апаратарозвідника 15 супротивника, поступає на командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами. На командному пункті 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами здійснюється попередня обробка отриманої інформації щодо повітряної цілі - безпілотного літального апарата-розвідника 15 супротивника, та даються команди на уточнення місцезнаходження цілі (безпілотного літального апарата-розвідника 15 супротивника) за допомогою пасивних виявлячів 22 повітряної цілі. Зазначені виявлячі 22 можуть здійснювати визначення місцезнаходження цілі як сумісно із підсистемою 2 розвідки/виявлення та розпізнавання повітряних цілей, так і без неї, працюючи автономно і незалежно від зазначеної підсистеми 2. Далі з виявлячів 22 повітряної цілі уточнена інформація про місцезнаходження цілі (а саме, безпілотного літака-розвідника 15 супротивника) надходить на командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, де інформація обробляється та подається по каналу "Кj" на підсистеми придушення, які розміщено на безпілотному літальному апараті 18 (відповідно, на вхід підсистеми 19 придушення приймачів системи навігації GPS, підсистеми 20 придушення каналів управління і передачі інформації та підсистеми 21 придушення супутникового каналу передачі інформації з безпілотного літального апарата-розвідника 15 супротивника на наземний пункт 23 управління супротивника) - див. блок-схему на рисунку. Також оброблена на командному пункті 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами інформація подається по каналу "К j" на безпілотні літальні апарати-винищувачі 13, які оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей, та на ударні безпілотні літальні апарати 16, які оснащено засобами поразки 17 наземних цілей. Водночас оброблена на командному пункті 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами інформація подається по каналу цілеуказівки "К1" на центральний командний пункт 3 Сухопутних військ та на центральний командний пункт 8 Повітряних Сил (див. блок-схему на рисунку). Злітає безпілотний літальний апарат 18, який оснащено підсистемами придушення (позиції 19, 20 і 21). За ним злітають безпілотні літальні апарати-винищувачі 13, які оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей, та ударні безпілотні літальні апарати 16, які оснащено засобами поразки 17 наземних цілей. При виході в зону, безпілотний літальний апарат 18 починає баражувати у визначеному районі і здійснює придушення: - приймачів системи навігації GPS безпілотного літального апарата-розвідника 15 супротивника; - каналів управління і передачі інформації з безпілотного літального апарата-розвідника 15 супротивника на наземний пункт 23 управління супротивника; - супутникового каналу передачі інформації (що здійснюється через супутник 24 супротивника) з безпілотного літального апарату-розвідника 15 супротивника на наземний пункт управління 23 супротивника (див. рисунку). Інформація з командного пункту 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами про місцезнаходження цілі - безпілотного літального апарату-розвідника 15 супротивника, необхідна безпілотному літальному апарату 18 для вибору району баражування. Підсистема 20 придушення каналів управління і передачі інформації з безпілотного літального апарату 18, що баражує в районі, здійснює придушення каналів управління і передачі інформації з безпілотного літального апарату-розвідника 15 супротивника на наземний пункт управління супротивника 23, а за допомогою підсистеми 21 придушення супутникового каналу "Кс" (з супутника 24) передачі інформації з безпілотного літального апарата-розвідника 15 супротивника на наземний пункт 23 управління супротивника, здійснюється придушення супутникового каналу "Кс" передачі інформації з безпілотного літального апарату-розвідника 15 супротивника на наземний пункт 23 управління противника. У разі неможливості виконання завдань безпілотним літальним апаратом 18, що баражує в районі, за командою з командного пункту 12 управління безпілотними літальними апаратами чи 5 UA 99614 U 5 10 15 20 25 30 35 40 45 50 55 безпілотними авіаційними комплексами застосовують безпілотні літальні апарати-винищувачі 13, які оснащено засобами поразки 14 малорозмірних низькошвидкісних повітряних цілей, і здійснюють знищення зазначеної цілі (безпілотного літального апарата-розвідника 15 супротивника) за допомогою, або гарматного, або ракетного, або лазерного озброєння (чи іншого типу озброєння, побудованого на інших фізичних принципах). Водночас за допомогою ударних безпілотних літальних апаратів 16, оснащених засобами поразки 17 наземних цілей, наприклад, бомбами, керованими чи некерованими ракетами тощо, здійснюють знищення наземних пунктів 23 управління безпілотними літальними апаратами, а саме, безпілотними літальними апаратами-розвідниками 15 супротивника [7]. У разі не ураження (не припинення роботи) безпілотного літального апарата-розвідника 15 супротивника (за допомогою безпілотних літальних апаратів - позиції 18, 13 і 16), уточнені дані щодо місцезнаходження безпілотного літального апарата-розвідника 15 супротивника поступають як з безпілотного літального апарата 18, так і з пасивних виявлячів 22 повітряної цілі (безпілотного літального апарата-розвідника 15 супротивника) на командний пункт 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами. Також додаткова інформація щодо уточнення місцезнаходження безпілотного літального апарата-розвідника 15 супротивника поступає на вхід командного пункту 12 управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами з підсистеми 2 розвідки/виявлення та розпізнавання повітряних цілей. Зазначена інформація знов обробляється і по каналу "К1" передається на центральні командні пункти Сухопутних військ (позиція 3) та Повітряних Сил (позиція 8). З центрального командного пункту 3 Сухопутних військ команда на знищення повітряної цілі - безпілотного літального апарата-розвідника 15 супротивника, по каналу "К2" управління вогнем поступає на активні засоби 4 протиповітряної оборони типу ракетних 5 і артилерійських 6 комплексів, а по каналу "К3" управління - до вертольотів 7 (див. блок-схему на рисунку). З центрального командного пункту 8 Повітряних Сил команда на знищення повітряної цілі безпілотного літального апарата-розвідника 15 супротивника, по каналу "К4" централізованого управління поступає на активні засоби 9 протиповітряної оборони типу літаків-винищувачів 10, а по каналу "K5" управління вогнем - на активні засоби 9 протиповітряної оборони типу зенітних ракетних комплексів 11 - див. блок-схему на рисунку. По зазначених командах здійснюється застосування або активних засобів 4 протиповітряної оборони типу ракетних 5 і артилерійських 6 комплексів, а також при необхідності вертольотів 7, які отримали команду з центрального командного пункту 3 Сухопутних військ на знищення повітряної цілі - безпілотного літального апарата-розвідника 15 супротивника, або здійснюють застосування літаків-винищувачів 10 [8] та зенітних ракетних комплексів 11, при надходженні відповідної команди на знищення повітряної цілі 15 з центрального командного пункту 8 Повітряних Сил. Підвищення ефективності застосування системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що заявляється, у порівнянні із прототипом, досягається шляхом застосування додатково пасивних виявлячів, командного пункту системи та безпілотних літальних апаратів оснащених як засобами поразки повітряних і наземних цілей та зазначеними підсистемами придушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Підвищення ефективності застосування системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що заявляється, у порівнянні із прототипом, досягається й тим, що зазначена система дозволяє самостійно виявляти, супроводжувати, знижувати ефективність функціонування (придушення засобами радіоелектронної боротьби: приймачів систем навігації GPS, придушення каналів управління и передачі інформації в зоні баражування безпілотного літального апарату, придушення супутникового каналу передачі інформації з безпілотного літального апарату на наземний пункт управління), безпосередньо знищувати повітряні судна (об'єкти) (повітряні цілі) за допомогою безпілотного літального апарату-винищувача та знищувати наземні пункти управління безпілотними літальними апаратами противника ударними безпілотними літальними апаратами. Джерела інформації: 1. Варченко Л.Г., Гудыма О.П., Колесник Н.А., Русанов М.Г. "Дистанционно-пилотируемые летательные аппараты, их характеристики и особенности применения" // Збірник наукових праць ХВУ. Випуск 7 (37). - Харків: ХВУ. 2001. - С. 24-34. 2. Неупокоев Ф.К. "Стрельба зенитными ракетами", - М.: Воениздат, 1970 - аналог. 6 UA 99614 U 5 10 15 3. Основы построения радиотехнических систем наведения зенитных ракетних комплексов. Под общей редакцией доцента, кандидата технических наук А.А. Губренюка. Утверджено в качестве учебника Начальником войск ПВО СВ для слушателей высших учебных заведений войск противововоздушной обороны Сухопутних войск. Издание Киевского высшего зенитного ракетного инженерного Ордена Ленина Красно знаменного училища им. С.М. Кирова, - Киев, 1974, - С. 6-10, 15-31 - аналог. 4. Справочник офицера противовоздушной обороны. Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР, - М.: 1981, - С. 6-7 - прототип 5. Мосов С. Беспилотная разведывательная авиация стран мира: история создания, опыт боевого применения, современное состояние, перспективы развития: Монография. - К.: Издательский дом "Румб", 2008. - 160 с. 6. Василии Н.Я. Беспилотные летательные аппараты. - Минск: Издат. ООО "Попурри", 2003. - 272 с 7. Тактика штурмовой авиации (дивизия - полк). - М.: Воениздат, 1989, 344 с. 8. Трюхан О.М. Тактика авіації у локальних війнах та збройних конфліктах: Досвід, аналіз, тенденції / О.М. Трюхан // - К.: НАОУ, 2005. - 340 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 60 1. Система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистему розвідки/виявлення та розпізнавання повітряних цілей зв'язано каналом цілеуказівки з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язано каналом управління вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів і каналом управління з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язано каналом централізованого управління з активними засобами протиповітряної оборони типу літаківвинищувачів і каналом управління вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів, яка відрізняється тим, що до складу системи додатково введено командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей, безпілотні літальні апарати, які оснащено, відповідно, підсистемою придушення приймачів системи навігації GPS, підсистемою придушення каналів управління і передачі інформації та підсистемою придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника, а також пасивні виявлячі повітряної цілі, при цьому підсистему розвідки/виявлення та розпізнавання повітряних цілей з'єднано каналом цілеуказівки з центральним командним пунктом Повітряних Сил та центральним командним пунктом Сухопутних військ через командний пункт управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами, причому перші вихідні канали команд командного пункту управління безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілеуказівки з першим входом командного пункту управління безпілотними літальними апаратами, другі вихідні канали команд командного пункту управління безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми придушення приймачів системи навігації GPS, підсистеми придушення каналів управління і передачі інформації, підсистеми придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт управління супротивника та з безпілотним літальним апаратом-винищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апарата-винищувача і ударного безпілотного літального апарата -з другим входом командного пункту управління безпілотними літальними апаратами і безпілотними авіаційними комплексами. 2. Система за п. 1, яка відрізняється тим, що як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення. 7 UA 99614 U 5 3. Система за п. 1, яка відрізняється тим, що в якості безпілотних літальних апаратів, оснащених як засобами поразки повітряних і наземних цілей та зазначеними підсистемами придушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
