Комплексний орний агрегат

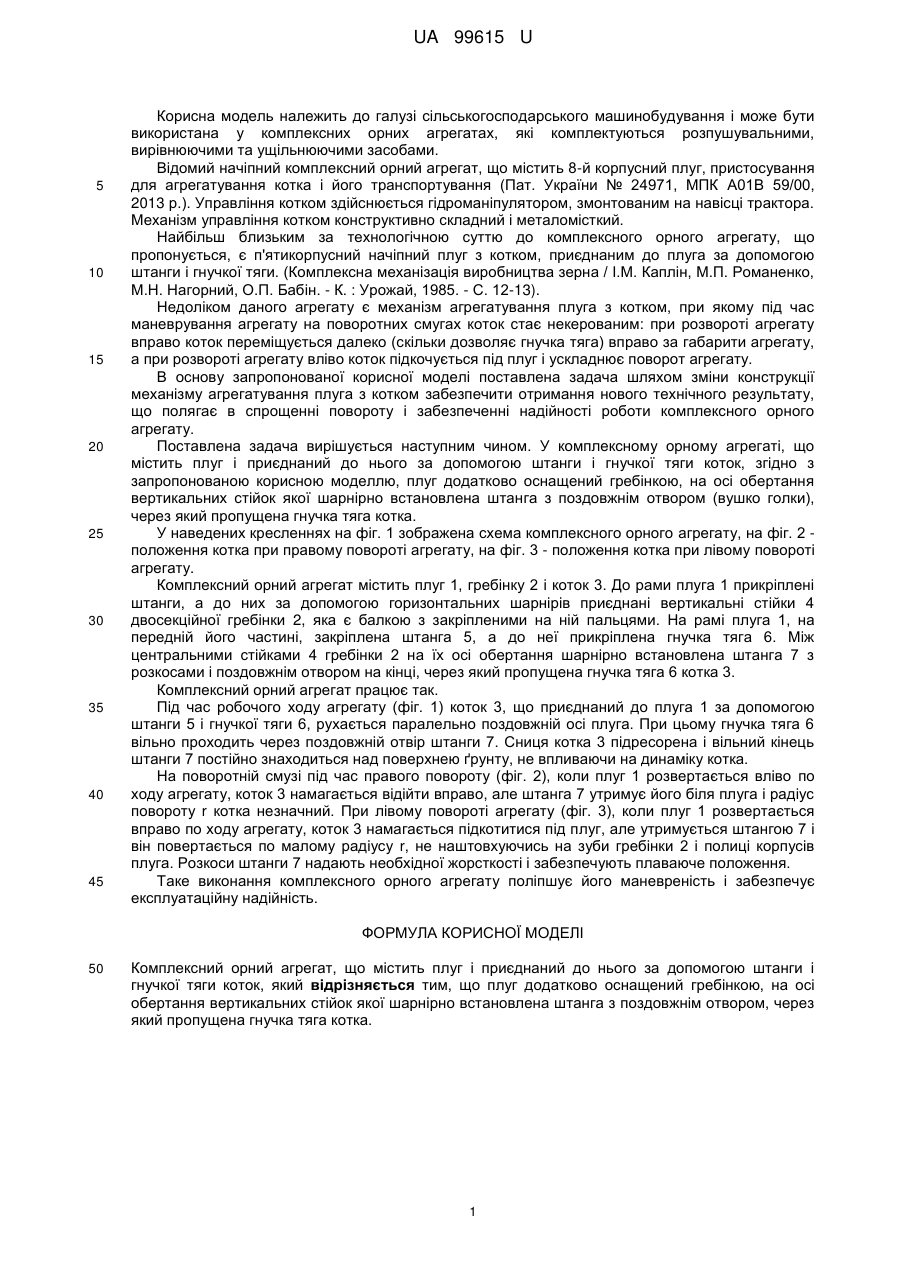

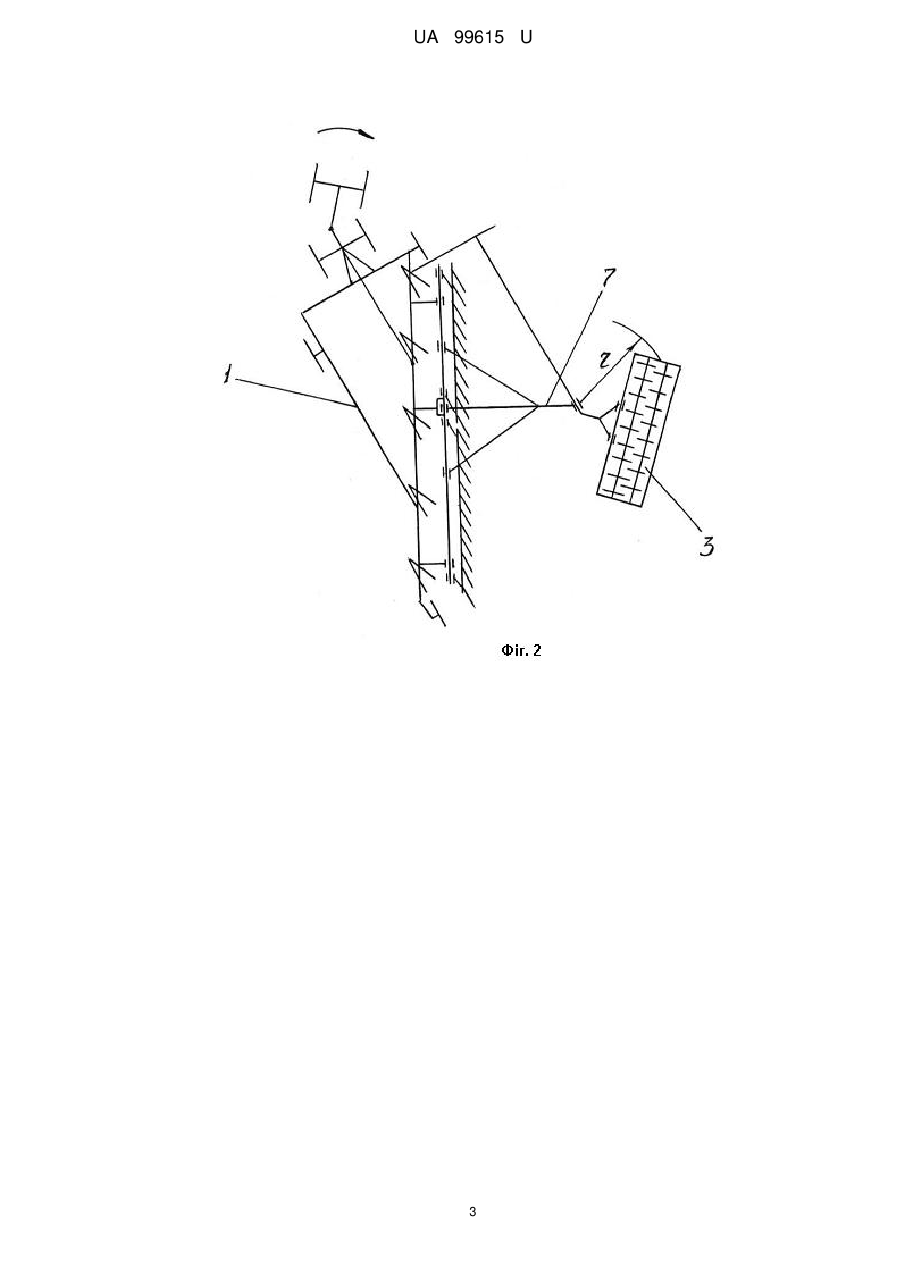

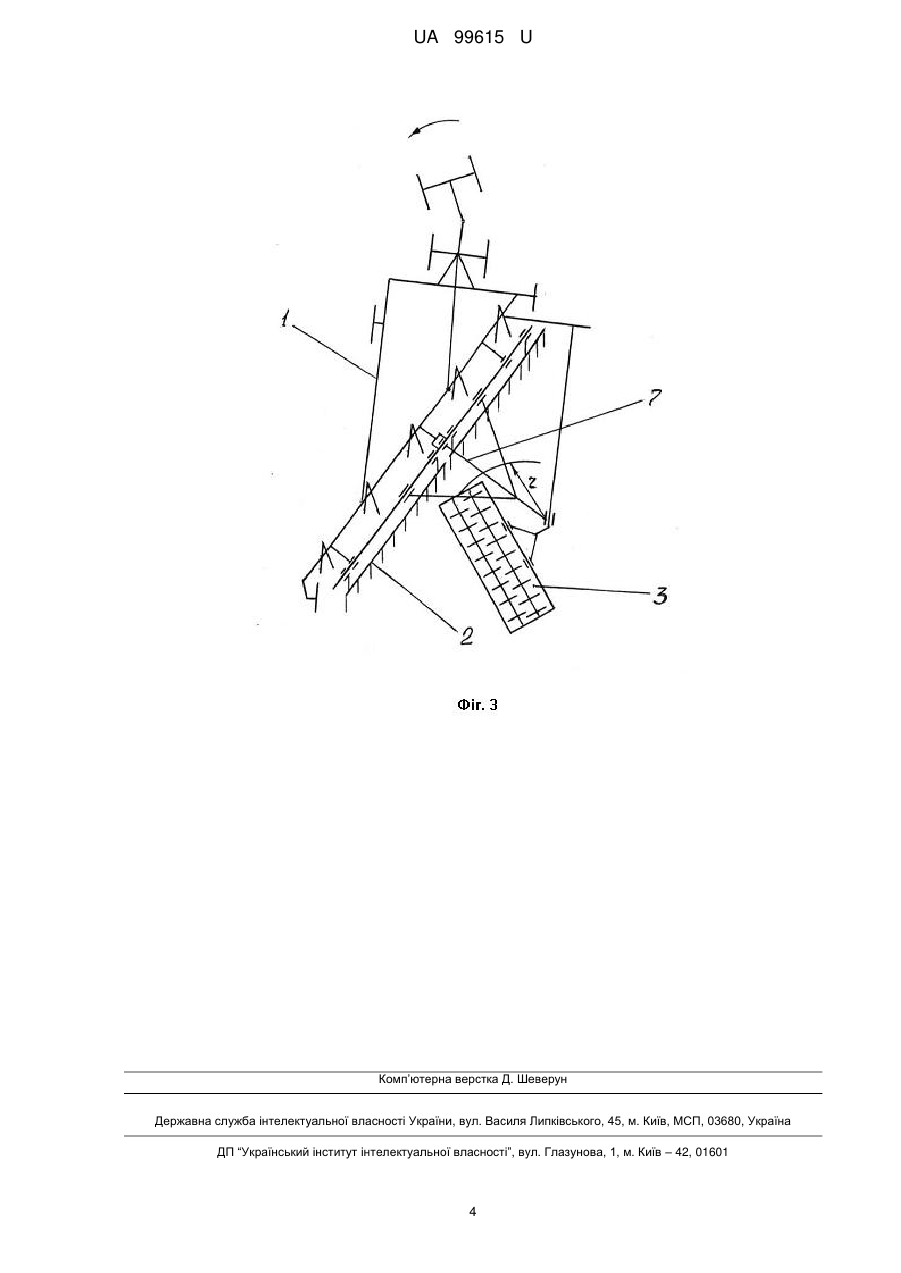

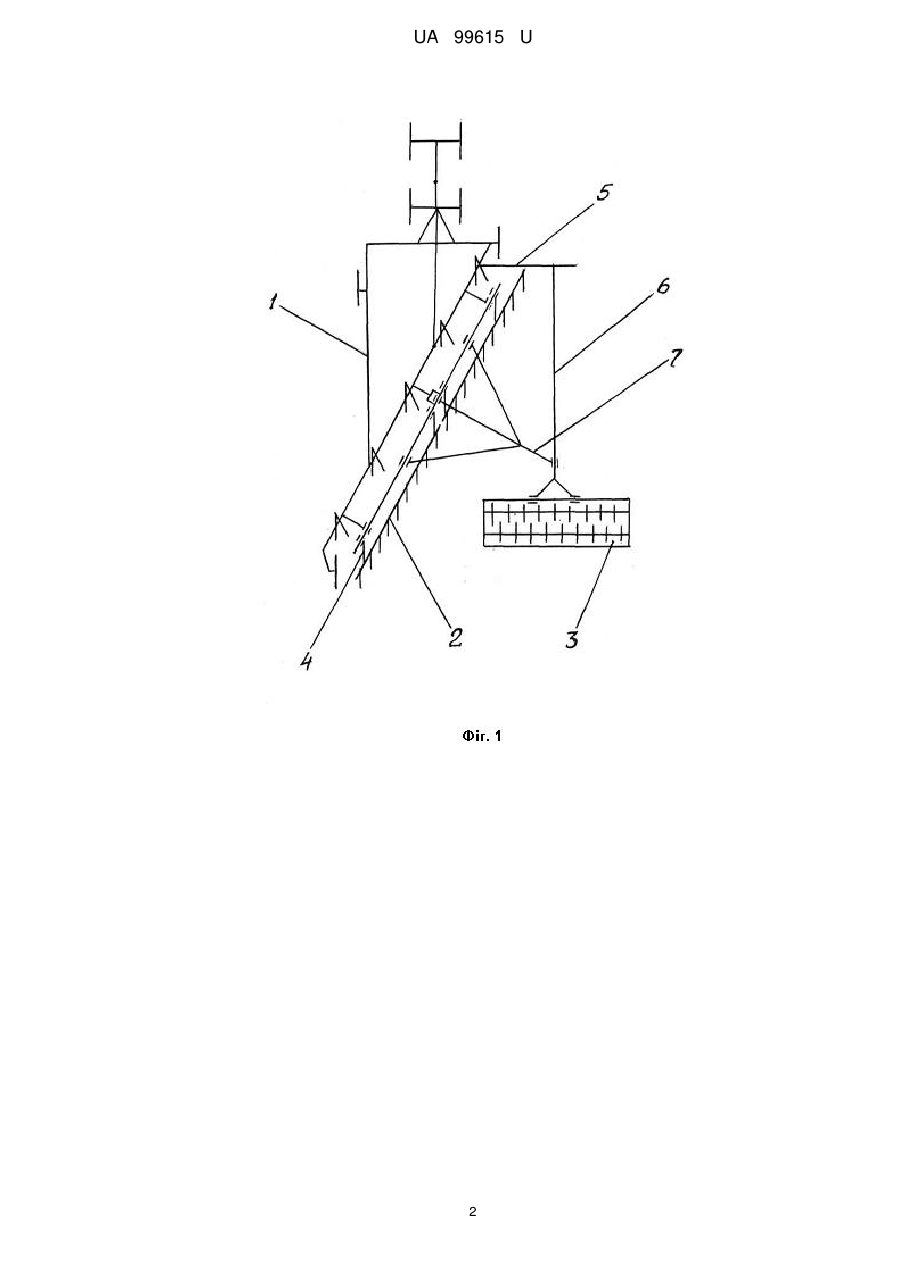

Реферат: Комплексний орний агрегат містить плуг і приєднаний до нього за допомогою штанги і гнучкої тяги коток. Плуг додатково оснащений гребінкою, на осі обертання вертикальних стійок якої шарнірно встановлена штанга з поздовжнім отвором, через який пропущена гнучка тяга котка. UA 99615 U (12) UA 99615 U UA 99615 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана у комплексних орних агрегатах, які комплектуються розпушувальними, вирівнюючими та ущільнюючими засобами. Відомий начіпний комплексний орний агрегат, що містить 8-й корпусний плуг, пристосування для агрегатування котка і його транспортування (Пат. України № 24971, МПК А01В 59/00, 2013 р.). Управління котком здійснюється гідроманіпулятором, змонтованим на навісці трактора. Механізм управління котком конструктивно складний і металомісткий. Найбільш близьким за технологічною суттю до комплексного орного агрегату, що пропонується, є п'ятикорпусний начіпний плуг з котком, приєднаним до плуга за допомогою штанги і гнучкої тяги. (Комплексна механізація виробництва зерна / І.М. Каплін, М.П. Романенко, М.Н. Нагорний, О.П. Бабін. - К. : Урожай, 1985. - С. 12-13). Недоліком даного агрегату є механізм агрегатування плуга з котком, при якому під час маневрування агрегату на поворотних смугах коток стає некерованим: при розвороті агрегату вправо коток переміщується далеко (скільки дозволяє гнучка тяга) вправо за габарити агрегату, а при розвороті агрегату вліво коток підкочується під плуг і ускладнює поворот агрегату. В основу запропонованої корисної моделі поставлена задача шляхом зміни конструкції механізму агрегатування плуга з котком забезпечити отримання нового технічного результату, що полягає в спрощенні повороту і забезпеченні надійності роботи комплексного орного агрегату. Поставлена задача вирішується наступним чином. У комплексному орному агрегаті, що містить плуг і приєднаний до нього за допомогою штанги і гнучкої тяги коток, згідно з запропонованою корисною моделлю, плуг додатково оснащений гребінкою, на осі обертання вертикальних стійок якої шарнірно встановлена штанга з поздовжнім отвором (вушко голки), через який пропущена гнучка тяга котка. У наведених кресленнях на фіг. 1 зображена схема комплексного орного агрегату, на фіг. 2 положення котка при правому повороті агрегату, на фіг. 3 - положення котка при лівому повороті агрегату. Комплексний орний агрегат містить плуг 1, гребінку 2 і коток 3. До рами плуга 1 прикріплені штанги, а до них за допомогою горизонтальних шарнірів приєднані вертикальні стійки 4 двосекційної гребінки 2, яка є балкою з закріпленими на ній пальцями. На рамі плуга 1, на передній його частині, закріплена штанга 5, а до неї прикріплена гнучка тяга 6. Між центральними стійками 4 гребінки 2 на їх осі обертання шарнірно встановлена штанга 7 з розкосами і поздовжнім отвором на кінці, через який пропущена гнучка тяга 6 котка 3. Комплексний орний агрегат працює так. Під час робочого ходу агрегату (фіг. 1) коток 3, що приєднаний до плуга 1 за допомогою штанги 5 і гнучкої тяги 6, рухається паралельно поздовжній осі плуга. При цьому гнучка тяга 6 вільно проходить через поздовжній отвір штанги 7. Сниця котка 3 підресорена і вільний кінець штанги 7 постійно знаходиться над поверхнею ґрунту, не впливаючи на динаміку котка. На поворотній смузі під час правого повороту (фіг. 2), коли плуг 1 розвертається вліво по ходу агрегату, коток 3 намагається відійти вправо, але штанга 7 утримує його біля плуга і радіус повороту r котка незначний. При лівому повороті агрегату (фіг. 3), коли плуг 1 розвертається вправо по ходу агрегату, коток 3 намагається підкотитися під плуг, але утримується штангою 7 і він повертається по малому радіусу r, не наштовхуючись на зуби гребінки 2 і полиці корпусів плуга. Розкоси штанги 7 надають необхідної жорсткості і забезпечують плаваюче положення. Таке виконання комплексного орного агрегату поліпшує його маневреність і забезпечує експлуатаційну надійність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Комплексний орний агрегат, що містить плуг і приєднаний до нього за допомогою штанги і гнучкої тяги коток, який відрізняється тим, що плуг додатково оснащений гребінкою, на осі обертання вертикальних стійок якої шарнірно встановлена штанга з поздовжнім отвором, через який пропущена гнучка тяга котка. 1 UA 99615 U 2 UA 99615 U 3 UA 99615 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
