Система для знищення/ураження повітряних цілей типу безпілотних літальних апаратів

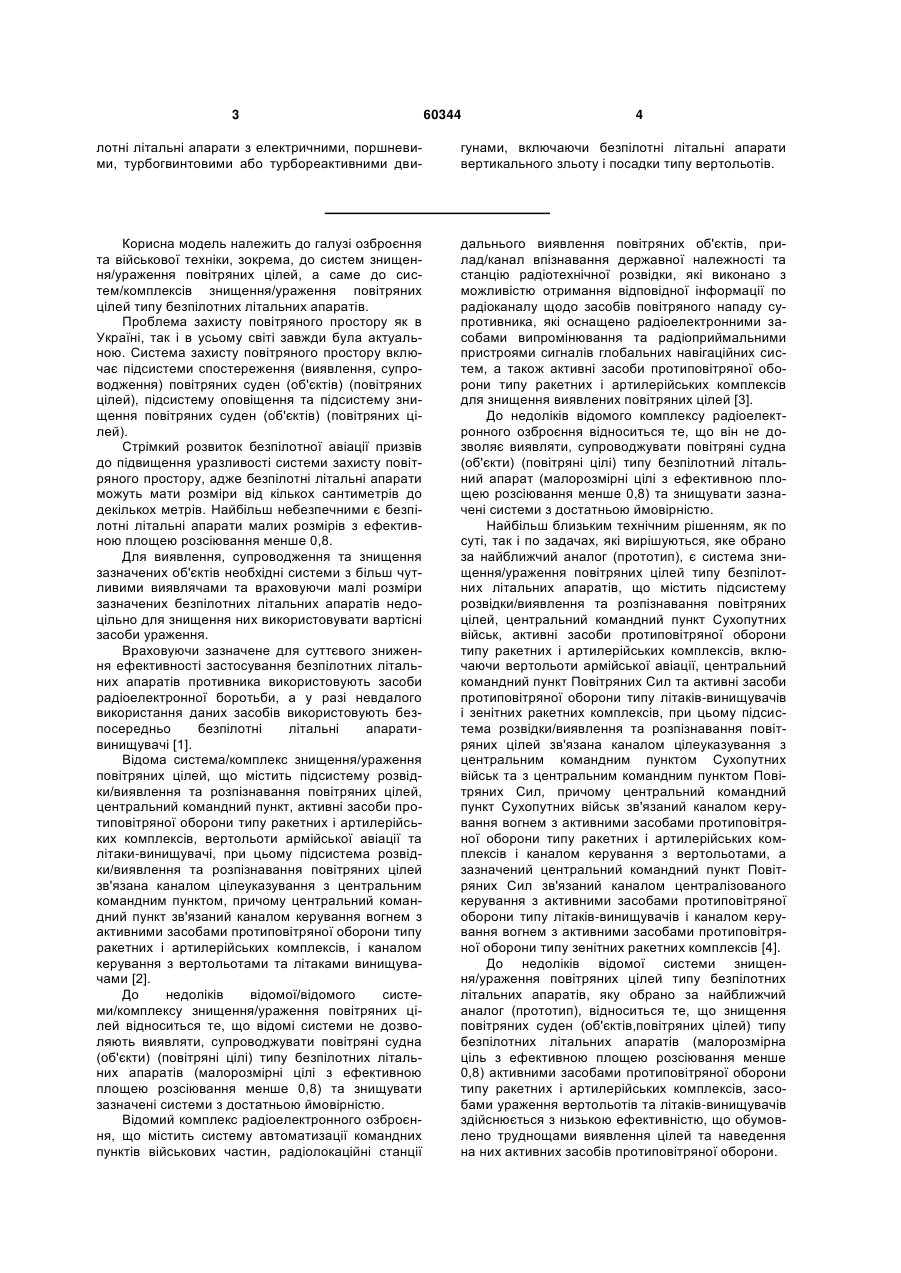

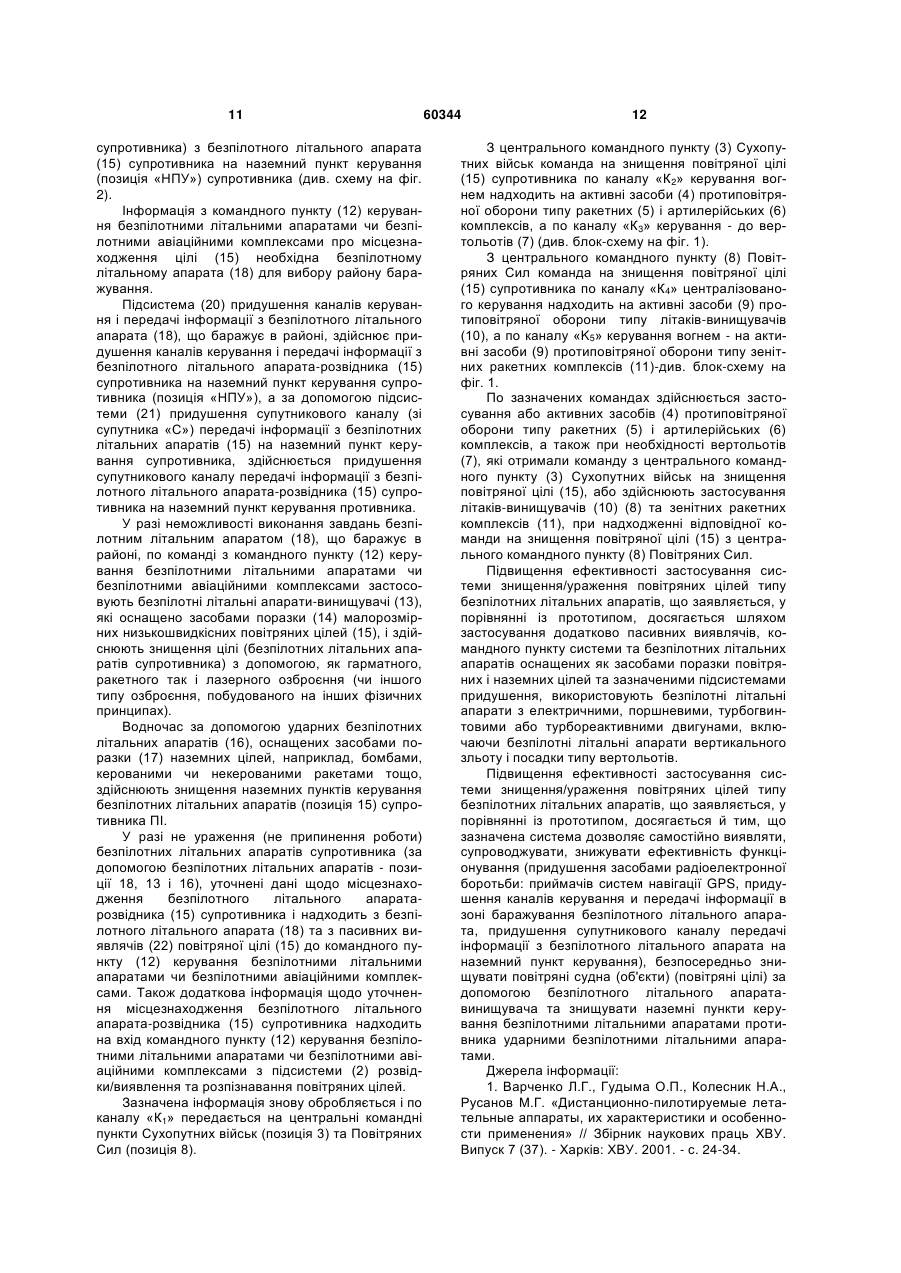

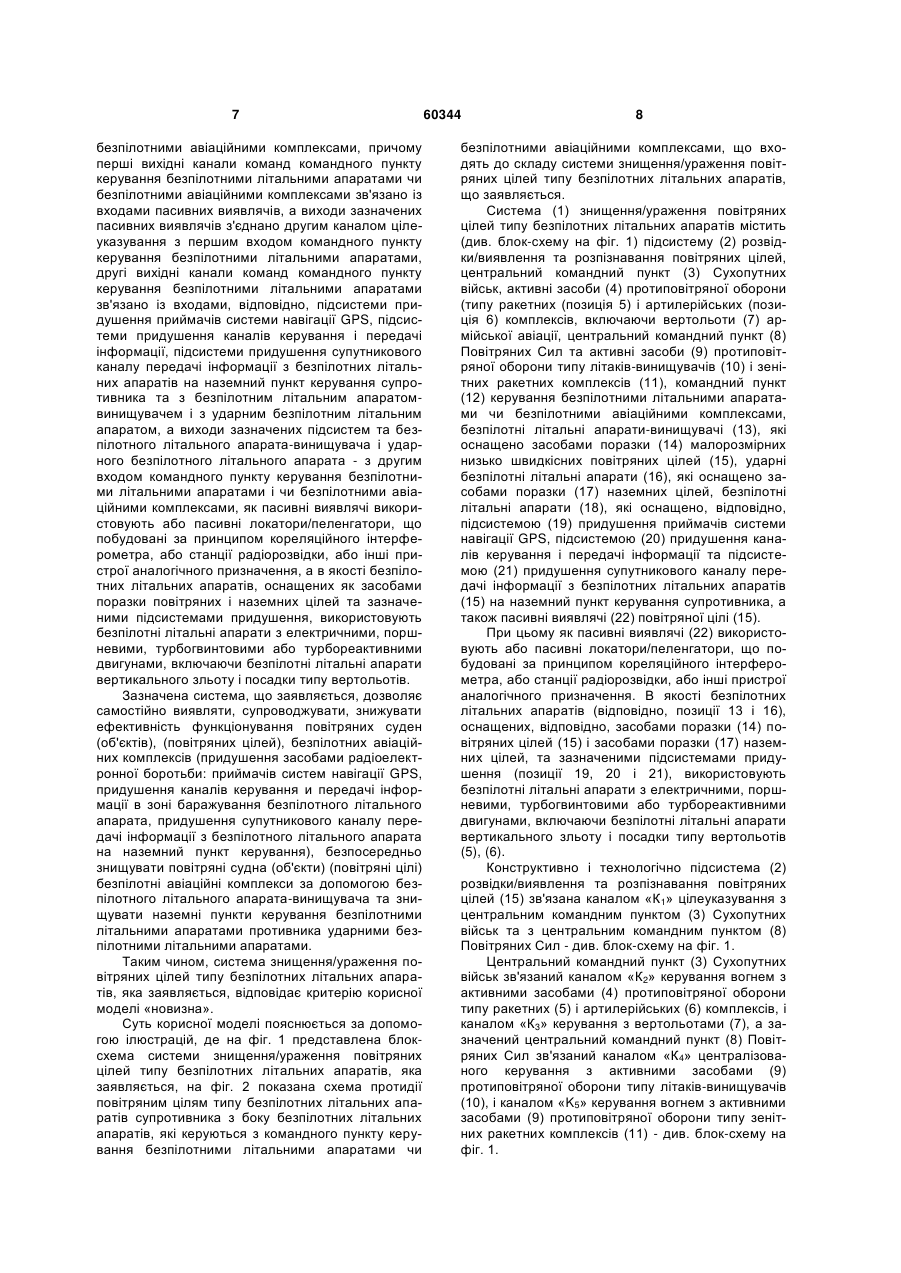

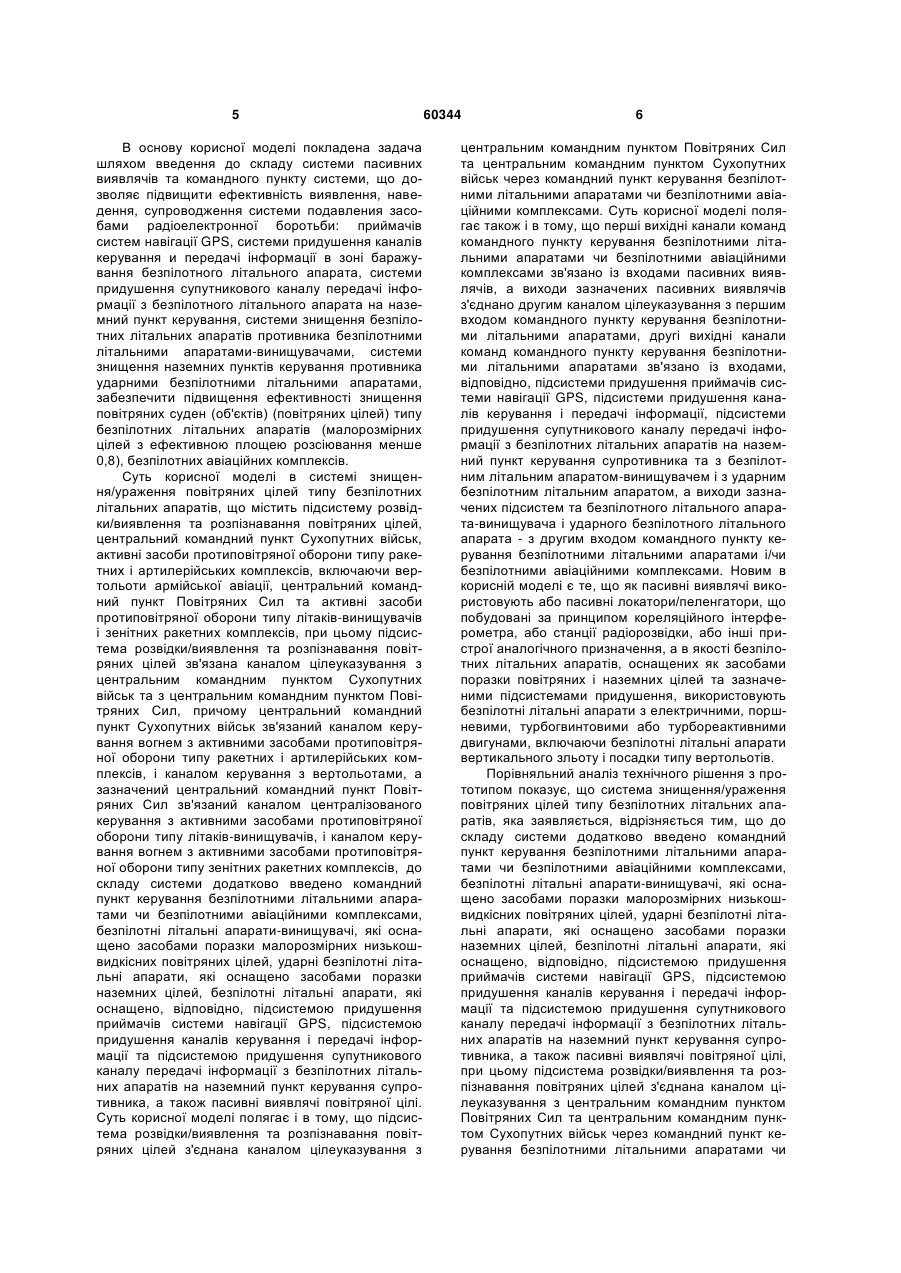

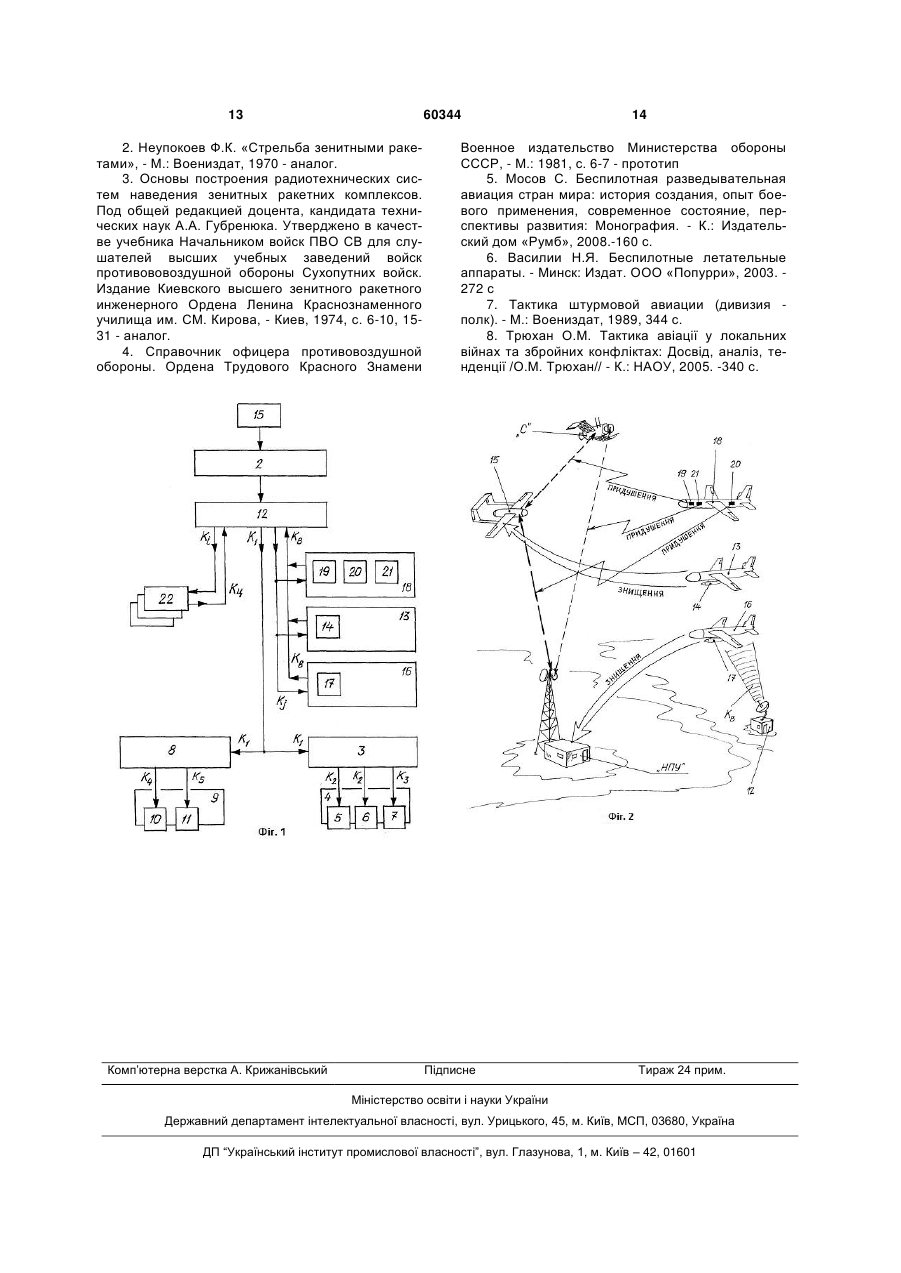

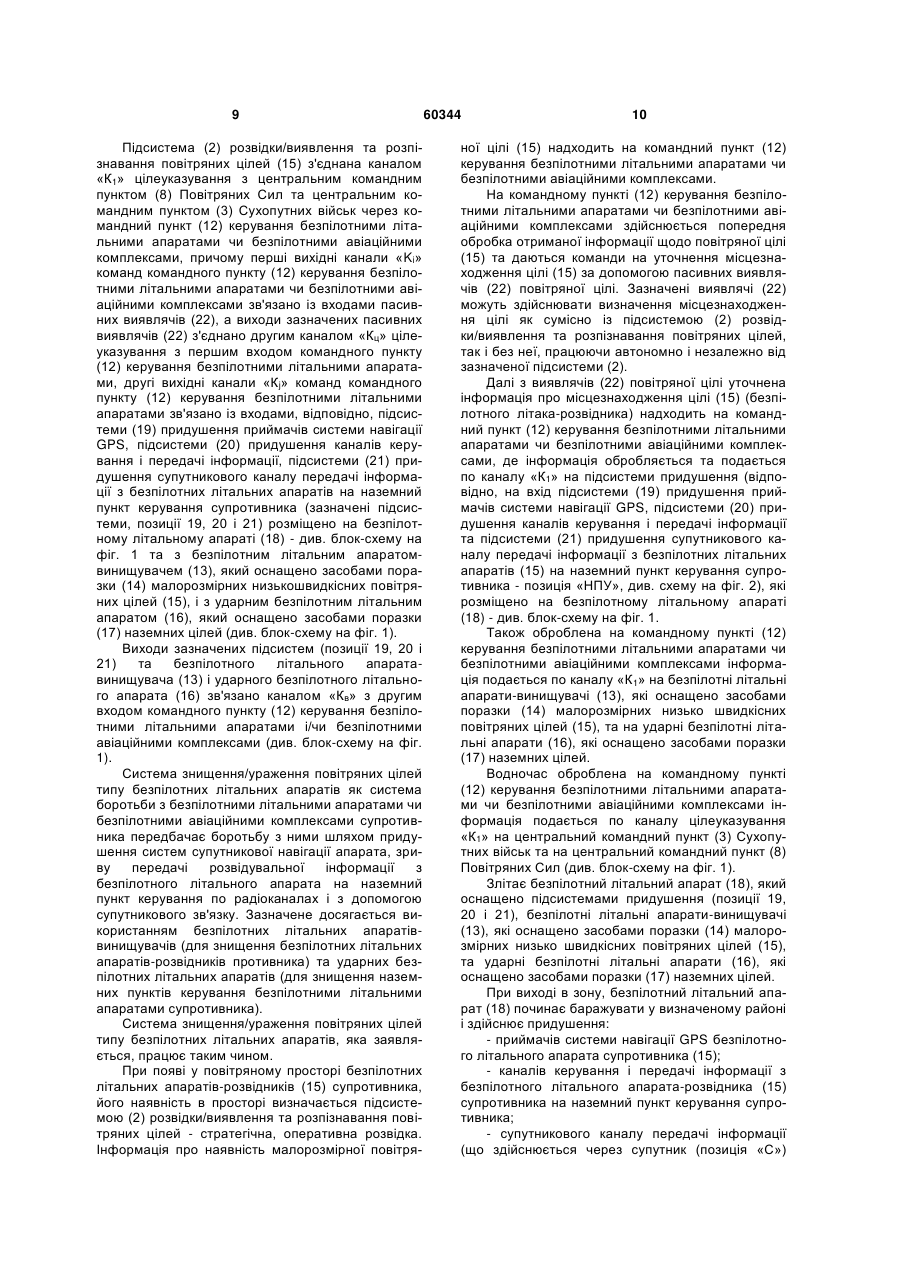

1. Система для знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказування з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язаний каналом керування вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, і каналом керування - з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язаний каналом централізованого керування з активними засобами протиповітряної оборони типу літаківвинищувачів і каналом керування вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів, яка відрізняється тим, що до складу системи додатково введено командний пункт керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами ураження малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами ураження наземних цілей, безпілотні літальні апарати, які 2 (19) 1 3 60344 4 лотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними дви гунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Корисна модель належить до галузі озброєння та військової техніки, зокрема, до систем знищення/ураження повітряних цілей, а саме до систем/комплексів знищення/ураження повітряних цілей типу безпілотних літальних апаратів. Проблема захисту повітряного простору як в Україні, так і в усьому світі завжди була актуальною. Система захисту повітряного простору включає підсистеми спостереження (виявлення, супроводження) повітряних суден (об'єктів) (повітряних цілей), підсистему оповіщення та підсистему знищення повітряних суден (об'єктів) (повітряних цілей). Стрімкий розвиток безпілотної авіації призвів до підвищення уразливості системи захисту повітряного простору, адже безпілотні літальні апарати можуть мати розміри від кількох сантиметрів до декількох метрів. Найбільш небезпечними є безпілотні літальні апарати малих розмірів з ефективною площею розсіювання менше 0,8. Для виявлення, супроводження та знищення зазначених об'єктів необхідні системи з більш чутливими виявлячами та враховуючи малі розміри зазначених безпілотних літальних апаратів недоцільно для знищення них використовувати вартісні засоби ураження. Враховуючи зазначене для суттєвого зниження ефективності застосування безпілотних літальних апаратів противника використовують засоби радіоелектронної боротьби, а у разі невдалого використання даних засобів використовують безпосередньо безпілотні літальні апаративинищувачі [1]. Відома система/комплекс знищення/ураження повітряних цілей, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, вертольоти армійської авіації та літаки-винищувачі, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказування з центральним командним пунктом, причому центральний командний пункт зв'язаний каналом керування вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, і каналом керування з вертольотами та літаками винищувачами [2]. До недоліків відомої/відомого системи/комплексу знищення/ураження повітряних цілей відноситься те, що відомі системи не дозволяють виявляти, супроводжувати повітряні судна (об'єкти) (повітряні цілі) типу безпілотних літальних апаратів (малорозмірні цілі з ефективною площею розсіювання менше 0,8) та знищувати зазначені системи з достатньою ймовірністю. Відомий комплекс радіоелектронного озброєння, що містить систему автоматизації командних пунктів військових частин, радіолокаційні станції дальнього виявлення повітряних об'єктів, прилад/канал впізнавання державної належності та станцію радіотехнічної розвідки, які виконано з можливістю отримання відповідної інформації по радіоканалу щодо засобів повітряного нападу супротивника, які оснащено радіоелектронними засобами випромінювання та радіоприймальними пристроями сигналів глобальних навігаційних систем, а також активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів для знищення виявлених повітряних цілей [3]. До недоліків відомого комплексу радіоелектронного озброєння відноситься те, що він не дозволяє виявляти, супроводжувати повітряні судна (об'єкти) (повітряні цілі) типу безпілотний літальний апарат (малорозмірні цілі з ефективною площею розсіювання менше 0,8) та знищувати зазначені системи з достатньою ймовірністю. Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, яке обрано за найближчий аналог (прототип), є система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказування з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язаний каналом керування вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів і каналом керування з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язаний каналом централізованого керування з активними засобами протиповітряної оборони типу літаків-винищувачів і каналом керування вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів [4]. До недоліків відомої системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яку обрано за найближчий аналог (прототип), відноситься те, що знищення повітряних суден (об'єктів,повітряних цілей) типу безпілотних літальних апаратів (малорозмірна ціль з ефективною площею розсіювання менше 0,8) активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, засобами ураження вертольотів та літаків-винищувачів здійснюється з низькою ефективністю, що обумовлено труднощами виявлення цілей та наведення на них активних засобів протиповітряної оборони. 5 В основу корисної моделі покладена задача шляхом введення до складу системи пасивних виявлячів та командного пункту системи, що дозволяє підвищити ефективність виявлення, наведення, супроводження системи подавления засобами радіоелектронної боротьби: приймачів систем навігації GPS, системи придушення каналів керування и передачі інформації в зоні баражування безпілотного літального апарата, системи придушення супутникового каналу передачі інформації з безпілотного літального апарата на наземний пункт керування, системи знищення безпілотних літальних апаратів противника безпілотними літальними апаратами-винищувачами, системи знищення наземних пунктів керування противника ударними безпілотними літальними апаратами, забезпечити підвищення ефективності знищення повітряних суден (об'єктів) (повітряних цілей) типу безпілотних літальних апаратів (малорозмірних цілей з ефективною площею розсіювання менше 0,8), безпілотних авіаційних комплексів. Суть корисної моделі в системі знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що містить підсистему розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт Сухопутних військ, активні засоби протиповітряної оборони типу ракетних і артилерійських комплексів, включаючи вертольоти армійської авіації, центральний командний пункт Повітряних Сил та активні засоби протиповітряної оборони типу літаків-винищувачів і зенітних ракетних комплексів, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей зв'язана каналом цілеуказування з центральним командним пунктом Сухопутних військ та з центральним командним пунктом Повітряних Сил, причому центральний командний пункт Сухопутних військ зв'язаний каналом керування вогнем з активними засобами протиповітряної оборони типу ракетних і артилерійських комплексів, і каналом керування з вертольотами, а зазначений центральний командний пункт Повітряних Сил зв'язаний каналом централізованого керування з активними засобами протиповітряної оборони типу літаків-винищувачів, і каналом керування вогнем з активними засобами протиповітряної оборони типу зенітних ракетних комплексів, до складу системи додатково введено командний пункт керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей, безпілотні літальні апарати, які оснащено, відповідно, підсистемою придушення приймачів системи навігації GPS, підсистемою придушення каналів керування і передачі інформації та підсистемою придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт керування супротивника, а також пасивні виявлячі повітряної цілі. Суть корисної моделі полягає і в тому, що підсистема розвідки/виявлення та розпізнавання повітряних цілей з'єднана каналом цілеуказування з 60344 6 центральним командним пунктом Повітряних Сил та центральним командним пунктом Сухопутних військ через командний пункт керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами. Суть корисної моделі полягає також і в тому, що перші вихідні канали команд командного пункту керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілеуказування з першим входом командного пункту керування безпілотними літальними апаратами, другі вихідні канали команд командного пункту керування безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми придушення приймачів системи навігації GPS, підсистеми придушення каналів керування і передачі інформації, підсистеми придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт керування супротивника та з безпілотним літальним апаратом-винищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апарата-винищувача і ударного безпілотного літального апарата - з другим входом командного пункту керування безпілотними літальними апаратами і/чи безпілотними авіаційними комплексами. Новим в корисній моделі є те, що як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення, а в якості безпілотних літальних апаратів, оснащених як засобами поразки повітряних і наземних цілей та зазначеними підсистемами придушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Порівняльний аналіз технічного рішення з прототипом показує, що система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яка заявляється, відрізняється тим, що до складу системи додатково введено командний пункт керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі, які оснащено засобами поразки малорозмірних низькошвидкісних повітряних цілей, ударні безпілотні літальні апарати, які оснащено засобами поразки наземних цілей, безпілотні літальні апарати, які оснащено, відповідно, підсистемою придушення приймачів системи навігації GPS, підсистемою придушення каналів керування і передачі інформації та підсистемою придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт керування супротивника, а також пасивні виявлячі повітряної цілі, при цьому підсистема розвідки/виявлення та розпізнавання повітряних цілей з'єднана каналом цілеуказування з центральним командним пунктом Повітряних Сил та центральним командним пунктом Сухопутних військ через командний пункт керування безпілотними літальними апаратами чи 7 безпілотними авіаційними комплексами, причому перші вихідні канали команд командного пункту керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів, а виходи зазначених пасивних виявлячів з'єднано другим каналом цілеуказування з першим входом командного пункту керування безпілотними літальними апаратами, другі вихідні канали команд командного пункту керування безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми придушення приймачів системи навігації GPS, підсистеми придушення каналів керування і передачі інформації, підсистеми придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт керування супротивника та з безпілотним літальним апаратомвинищувачем і з ударним безпілотним літальним апаратом, а виходи зазначених підсистем та безпілотного літального апарата-винищувача і ударного безпілотного літального апарата - з другим входом командного пункту керування безпілотними літальними апаратами і чи безпілотними авіаційними комплексами, як пасивні виявлячі використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення, а в якості безпілотних літальних апаратів, оснащених як засобами поразки повітряних і наземних цілей та зазначеними підсистемами придушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Зазначена система, що заявляється, дозволяє самостійно виявляти, супроводжувати, знижувати ефективність функціонування повітряних суден (об'єктів), (повітряних цілей), безпілотних авіаційних комплексів (придушення засобами радіоелектронної боротьби: приймачів систем навігації GPS, придушення каналів керування и передачі інформації в зоні баражування безпілотного літального апарата, придушення супутникового каналу передачі інформації з безпілотного літального апарата на наземний пункт керування), безпосередньо знищувати повітряні судна (об'єкти) (повітряні цілі) безпілотні авіаційні комплекси за допомогою безпілотного літального апарата-винищувача та знищувати наземні пункти керування безпілотними літальними апаратами противника ударними безпілотними літальними апаратами. Таким чином, система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яка заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг. 1 представлена блоксхема системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яка заявляється, на фіг. 2 показана схема протидії повітряним цілям типу безпілотних літальних апаратів супротивника з боку безпілотних літальних апаратів, які керуються з командного пункту керування безпілотними літальними апаратами чи 60344 8 безпілотними авіаційними комплексами, що входять до складу системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що заявляється. Система (1) знищення/ураження повітряних цілей типу безпілотних літальних апаратів містить (див. блок-схему на фіг. 1) підсистему (2) розвідки/виявлення та розпізнавання повітряних цілей, центральний командний пункт (3) Сухопутних військ, активні засоби (4) протиповітряної оборони (типу ракетних (позиція 5) і артилерійських (позиція 6) комплексів, включаючи вертольоти (7) армійської авіації, центральний командний пункт (8) Повітряних Сил та активні засоби (9) протиповітряної оборони типу літаків-винищувачів (10) і зенітних ракетних комплексів (11), командний пункт (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами, безпілотні літальні апарати-винищувачі (13), які оснащено засобами поразки (14) малорозмірних низько швидкісних повітряних цілей (15), ударні безпілотні літальні апарати (16), які оснащено засобами поразки (17) наземних цілей, безпілотні літальні апарати (18), які оснащено, відповідно, підсистемою (19) придушення приймачів системи навігації GPS, підсистемою (20) придушення каналів керування і передачі інформації та підсистемою (21) придушення супутникового каналу передачі інформації з безпілотних літальних апаратів (15) на наземний пункт керування супротивника, а також пасивні виявлячі (22) повітряної цілі (15). При цьому як пасивні виявлячі (22) використовують або пасивні локатори/пеленгатори, що побудовані за принципом кореляційного інтерферометра, або станції радіорозвідки, або інші пристрої аналогічного призначення. В якості безпілотних літальних апаратів (відповідно, позиції 13 і 16), оснащених, відповідно, засобами поразки (14) повітряних цілей (15) і засобами поразки (17) наземних цілей, та зазначеними підсистемами придушення (позиції 19, 20 і 21), використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів (5), (6). Конструктивно і технологічно підсистема (2) розвідки/виявлення та розпізнавання повітряних цілей (15) зв'язана каналом «К1» цілеуказування з центральним командним пунктом (3) Сухопутних військ та з центральним командним пунктом (8) Повітряних Сил - див. блок-схему на фіг. 1. Центральний командний пункт (3) Сухопутних військ зв'язаний каналом «К2» керування вогнем з активними засобами (4) протиповітряної оборони типу ракетних (5) і артилерійських (6) комплексів, і каналом «К3» керування з вертольотами (7), а зазначений центральний командний пункт (8) Повітряних Сил зв'язаний каналом «К4» централізованого керування з активними засобами (9) протиповітряної оборони типу літаків-винищувачів (10), і каналом «K5» керування вогнем з активними засобами (9) протиповітряної оборони типу зенітних ракетних комплексів (11) - див. блок-схему на фіг. 1. 9 Підсистема (2) розвідки/виявлення та розпізнавання повітряних цілей (15) з'єднана каналом «К1» цілеуказування з центральним командним пунктом (8) Повітряних Сил та центральним командним пунктом (3) Сухопутних військ через командний пункт (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами, причому перші вихідні канали «Ki» команд командного пункту (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами зв'язано із входами пасивних виявлячів (22), а виходи зазначених пасивних виявлячів (22) з'єднано другим каналом «Кц» цілеуказування з першим входом командного пункту (12) керування безпілотними літальними апаратами, другі вихідні канали «Кj» команд командного пункту (12) керування безпілотними літальними апаратами зв'язано із входами, відповідно, підсистеми (19) придушення приймачів системи навігації GPS, підсистеми (20) придушення каналів керування і передачі інформації, підсистеми (21) придушення супутникового каналу передачі інформації з безпілотних літальних апаратів на наземний пункт керування супротивника (зазначені підсистеми, позиції 19, 20 і 21) розміщено на безпілотному літальному апараті (18) - див. блок-схему на фіг. 1 та з безпілотним літальним апаратомвинищувачем (13), який оснащено засобами поразки (14) малорозмірних низькошвидкісних повітряних цілей (15), і з ударним безпілотним літальним апаратом (16), який оснащено засобами поразки (17) наземних цілей (див. блок-схему на фіг. 1). Виходи зазначених підсистем (позиції 19, 20 і 21) та безпілотного літального апаратавинищувача (13) і ударного безпілотного літального апарата (16) зв'язано каналом «Кв» з другим входом командного пункту (12) керування безпілотними літальними апаратами і/чи безпілотними авіаційними комплексами (див. блок-схему на фіг. 1). Система знищення/ураження повітряних цілей типу безпілотних літальних апаратів як система боротьби з безпілотними літальними апаратами чи безпілотними авіаційними комплексами супротивника передбачає боротьбу з ними шляхом придушення систем супутникової навігації апарата, зриву передачі розвідувальної інформації з безпілотного літального апарата на наземний пункт керування по радіоканалах і з допомогою супутникового зв'язку. Зазначене досягається використанням безпілотних літальних апаратіввинищувачів (для знищення безпілотних літальних апаратів-розвідників противника) та ударних безпілотних літальних апаратів (для знищення наземних пунктів керування безпілотними літальними апаратами супротивника). Система знищення/ураження повітряних цілей типу безпілотних літальних апаратів, яка заявляється, працює таким чином. При появі у повітряному просторі безпілотних літальних апаратів-розвідників (15) супротивника, його наявність в просторі визначається підсистемою (2) розвідки/виявлення та розпізнавання повітряних цілей - стратегічна, оперативна розвідка. Інформація про наявність малорозмірної повітря 60344 10 ної цілі (15) надходить на командний пункт (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами. На командному пункті (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами здійснюється попередня обробка отриманої інформації щодо повітряної цілі (15) та даються команди на уточнення місцезнаходження цілі (15) за допомогою пасивних виявлячів (22) повітряної цілі. Зазначені виявлячі (22) можуть здійснювати визначення місцезнаходження цілі як сумісно із підсистемою (2) розвідки/виявлення та розпізнавання повітряних цілей, так і без неї, працюючи автономно і незалежно від зазначеної підсистеми (2). Далі з виявлячів (22) повітряної цілі уточнена інформація про місцезнаходження цілі (15) (безпілотного літака-розвідника) надходить на командний пункт (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами, де інформація обробляється та подається по каналу «К1» на підсистеми придушення (відповідно, на вхід підсистеми (19) придушення приймачів системи навігації GPS, підсистеми (20) придушення каналів керування і передачі інформації та підсистеми (21) придушення супутникового каналу передачі інформації з безпілотних літальних апаратів (15) на наземний пункт керування супротивника - позиція «НПУ», див. схему на фіг. 2), які розміщено на безпілотному літальному апараті (18) - див. блок-схему на фіг. 1. Також оброблена на командному пункті (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами інформація подається по каналу «К1» на безпілотні літальні апарати-винищувачі (13), які оснащено засобами поразки (14) малорозмірних низько швидкісних повітряних цілей (15), та на ударні безпілотні літальні апарати (16), які оснащено засобами поразки (17) наземних цілей. Водночас оброблена на командному пункті (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами інформація подається по каналу цілеуказування «К1» на центральний командний пункт (3) Сухопутних військ та на центральний командний пункт (8) Повітряних Сил (див. блок-схему на фіг. 1). Злітає безпілотний літальний апарат (18), який оснащено підсистемами придушення (позиції 19, 20 і 21), безпілотні літальні апарати-винищувачі (13), які оснащено засобами поразки (14) малорозмірних низько швидкісних повітряних цілей (15), та ударні безпілотні літальні апарати (16), які оснащено засобами поразки (17) наземних цілей. При виході в зону, безпілотний літальний апарат (18) починає баражувати у визначеному районі і здійснює придушення: - приймачів системи навігації GPS безпілотного літального апарата супротивника (15); - каналів керування і передачі інформації з безпілотного літального апарата-розвідника (15) супротивника на наземний пункт керування супротивника; - супутникового каналу передачі інформації (що здійснюється через супутник (позиція «С») 11 супротивника) з безпілотного літального апарата (15) супротивника на наземний пункт керування (позиція «НПУ») супротивника (див. схему на фіг. 2). Інформація з командного пункту (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами про місцезнаходження цілі (15) необхідна безпілотному літальному апарата (18) для вибору району баражування. Підсистема (20) придушення каналів керування і передачі інформації з безпілотного літального апарата (18), що баражує в районі, здійснює придушення каналів керування і передачі інформації з безпілотного літального апарата-розвідника (15) супротивника на наземний пункт керування супротивника (позиція «НПУ»), а за допомогою підсистеми (21) придушення супутникового каналу (зі супутника «С») передачі інформації з безпілотних літальних апаратів (15) на наземний пункт керування супротивника, здійснюється придушення супутникового каналу передачі інформації з безпілотного літального апарата-розвідника (15) супротивника на наземний пункт керування противника. У разі неможливості виконання завдань безпілотним літальним апаратом (18), що баражує в районі, по команді з командного пункту (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами застосовують безпілотні літальні апарати-винищувачі (13), які оснащено засобами поразки (14) малорозмірних низькошвидкісних повітряних цілей (15), і здійснюють знищення цілі (безпілотних літальних апаратів супротивника) з допомогою, як гарматного, ракетного так і лазерного озброєння (чи іншого типу озброєння, побудованого на інших фізичних принципах). Водночас за допомогою ударних безпілотних літальних апаратів (16), оснащених засобами поразки (17) наземних цілей, наприклад, бомбами, керованими чи некерованими ракетами тощо, здійснюють знищення наземних пунктів керування безпілотних літальних апаратів (позиція 15) супротивника ПІ. У разі не ураження (не припинення роботи) безпілотних літальних апаратів супротивника (за допомогою безпілотних літальних апаратів - позиції 18, 13 і 16), уточнені дані щодо місцезнаходження безпілотного літального апаратарозвідника (15) супротивника і надходить з безпілотного літального апарата (18) та з пасивних виявлячів (22) повітряної цілі (15) до командного пункту (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами. Також додаткова інформація щодо уточнення місцезнаходження безпілотного літального апарата-розвідника (15) супротивника надходить на вхід командного пункту (12) керування безпілотними літальними апаратами чи безпілотними авіаційними комплексами з підсистеми (2) розвідки/виявлення та розпізнавання повітряних цілей. Зазначена інформація знову обробляється і по каналу «К1» передається на центральні командні пункти Сухопутних військ (позиція 3) та Повітряних Сил (позиція 8). 60344 12 З центрального командного пункту (3) Сухопутних військ команда на знищення повітряної цілі (15) супротивника по каналу «К2» керування вогнем надходить на активні засоби (4) протиповітряної оборони типу ракетних (5) і артилерійських (6) комплексів, а по каналу «К3» керування - до вертольотів (7) (див. блок-схему на фіг. 1). З центрального командного пункту (8) Повітряних Сил команда на знищення повітряної цілі (15) супротивника по каналу «К4» централізованого керування надходить на активні засоби (9) протиповітряної оборони типу літаків-винищувачів (10), а по каналу «K5» керування вогнем - на активні засоби (9) протиповітряної оборони типу зенітних ракетних комплексів (11)-див. блок-схему на фіг. 1. По зазначених командах здійснюється застосування або активних засобів (4) протиповітряної оборони типу ракетних (5) і артилерійських (6) комплексів, а також при необхідності вертольотів (7), які отримали команду з центрального командного пункту (3) Сухопутних військ на знищення повітряної цілі (15), або здійснюють застосування літаків-винищувачів (10) (8) та зенітних ракетних комплексів (11), при надходженні відповідної команди на знищення повітряної цілі (15) з центрального командного пункту (8) Повітряних Сил. Підвищення ефективності застосування системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що заявляється, у порівнянні із прототипом, досягається шляхом застосування додатково пасивних виявлячів, командного пункту системи та безпілотних літальних апаратів оснащених як засобами поразки повітряних і наземних цілей та зазначеними підсистемами придушення, використовують безпілотні літальні апарати з електричними, поршневими, турбогвинтовими або турбореактивними двигунами, включаючи безпілотні літальні апарати вертикального зльоту і посадки типу вертольотів. Підвищення ефективності застосування системи знищення/ураження повітряних цілей типу безпілотних літальних апаратів, що заявляється, у порівнянні із прототипом, досягається й тим, що зазначена система дозволяє самостійно виявляти, супроводжувати, знижувати ефективність функціонування (придушення засобами радіоелектронної боротьби: приймачів систем навігації GPS, придушення каналів керування и передачі інформації в зоні баражування безпілотного літального апарата, придушення супутникового каналу передачі інформації з безпілотного літального апарата на наземний пункт керування), безпосередньо знищувати повітряні судна (об'єкти) (повітряні цілі) за допомогою безпілотного літального апаратавинищувача та знищувати наземні пункти керування безпілотними літальними апаратами противника ударними безпілотними літальними апаратами. Джерела інформації: 1. Варченко Л.Г., Гудыма О.П., Колесник Н.А., Русанов М.Г. «Дистанционно-пилотируемые летательные аппараты, их характеристики и особенности применения» // Збірник наукових праць ХВУ. Випуск 7 (37). - Харків: ХВУ. 2001. - с. 24-34. 13 60344 2. Неупокоев Ф.К. «Стрельба зенитными ракетами», - М.: Воениздат, 1970 - аналог. 3. Основы построения радиотехнических систем наведения зенитных ракетних комплексов. Под общей редакцией доцента, кандидата технических наук А.А. Губренюка. Утверджено в качестве учебника Начальником войск ПВО СВ для слушателей высших учебных заведений войск противововоздушной обороны Сухопутних войск. Издание Киевского высшего зенитного ракетного инженерного Ордена Ленина Краснознаменного училища им. СМ. Кирова, - Киев, 1974, с. 6-10, 1531 - аналог. 4. Справочник офицера противовоздушной обороны. Ордена Трудового Красного Знамени Комп’ютерна верстка А. Крижанівський 14 Военное издательство Министерства обороны СССР, - М.: 1981, с. 6-7 - прототип 5. Мосов С. Беспилотная разведывательная авиация стран мира: история создания, опыт боевого применения, современное состояние, перспективы развития: Монография. - К.: Издательский дом «Румб», 2008.-160 с. 6. Василии Н.Я. Беспилотные летательные аппараты. - Минск: Издат. ООО «Попурри», 2003. 272 с 7. Тактика штурмовой авиации (дивизия полк). - М.: Воениздат, 1989, 344 с. 8. Трюхан О.М. Тактика авіації у локальних війнах та збройних конфліктах: Досвід, аналіз, тенденції /О.М. Трюхан// - К.: НАОУ, 2005. -340 с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
