Сигаретна пачка

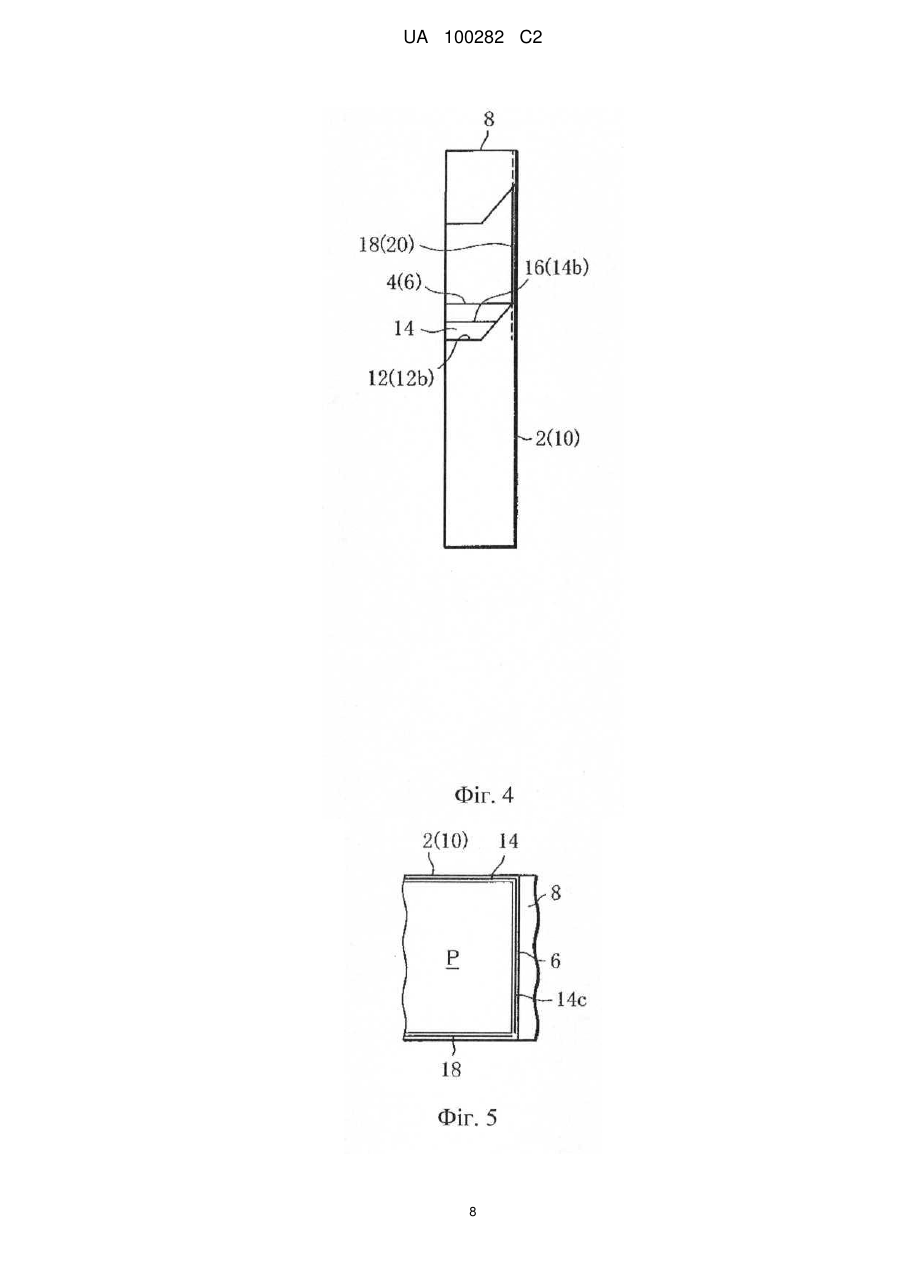

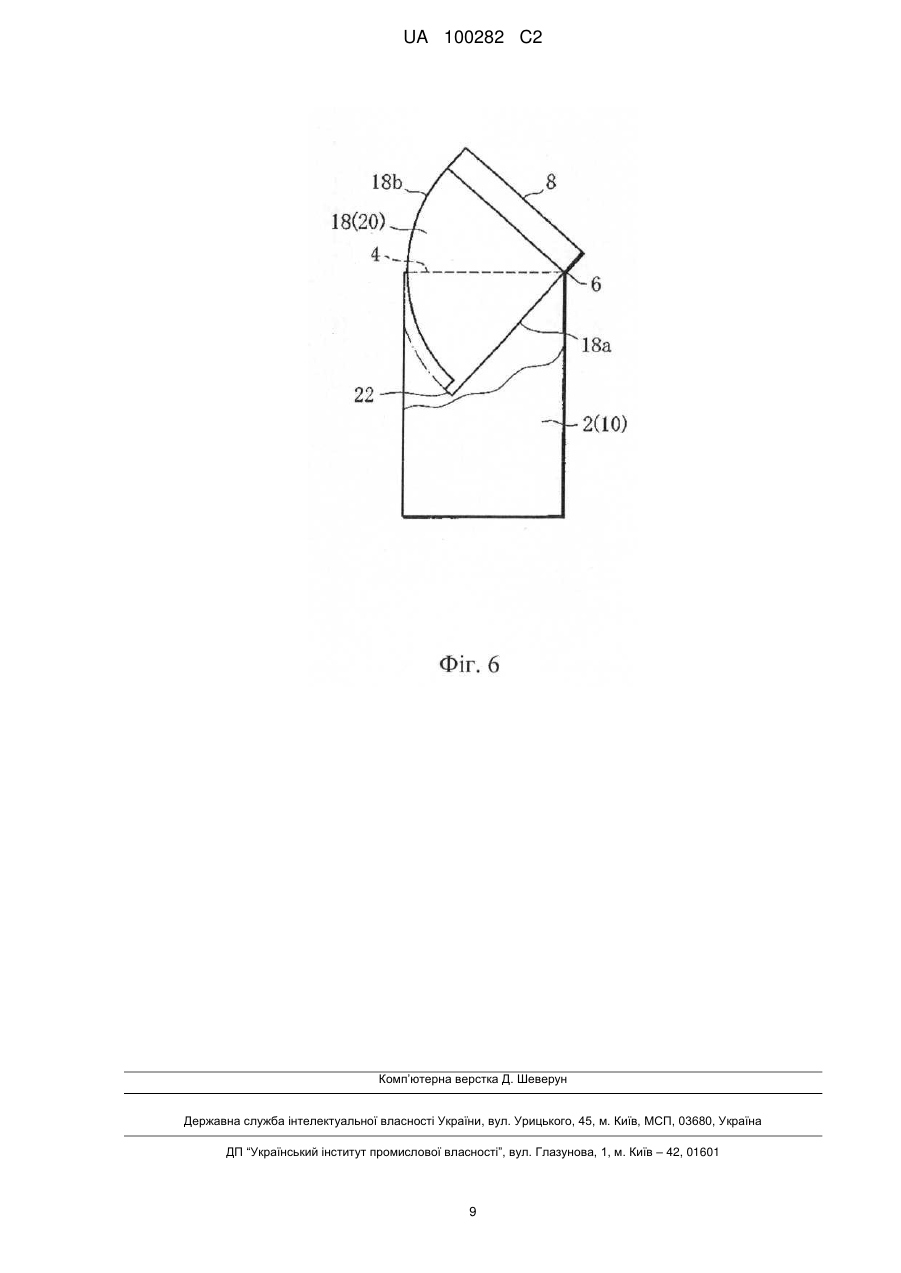

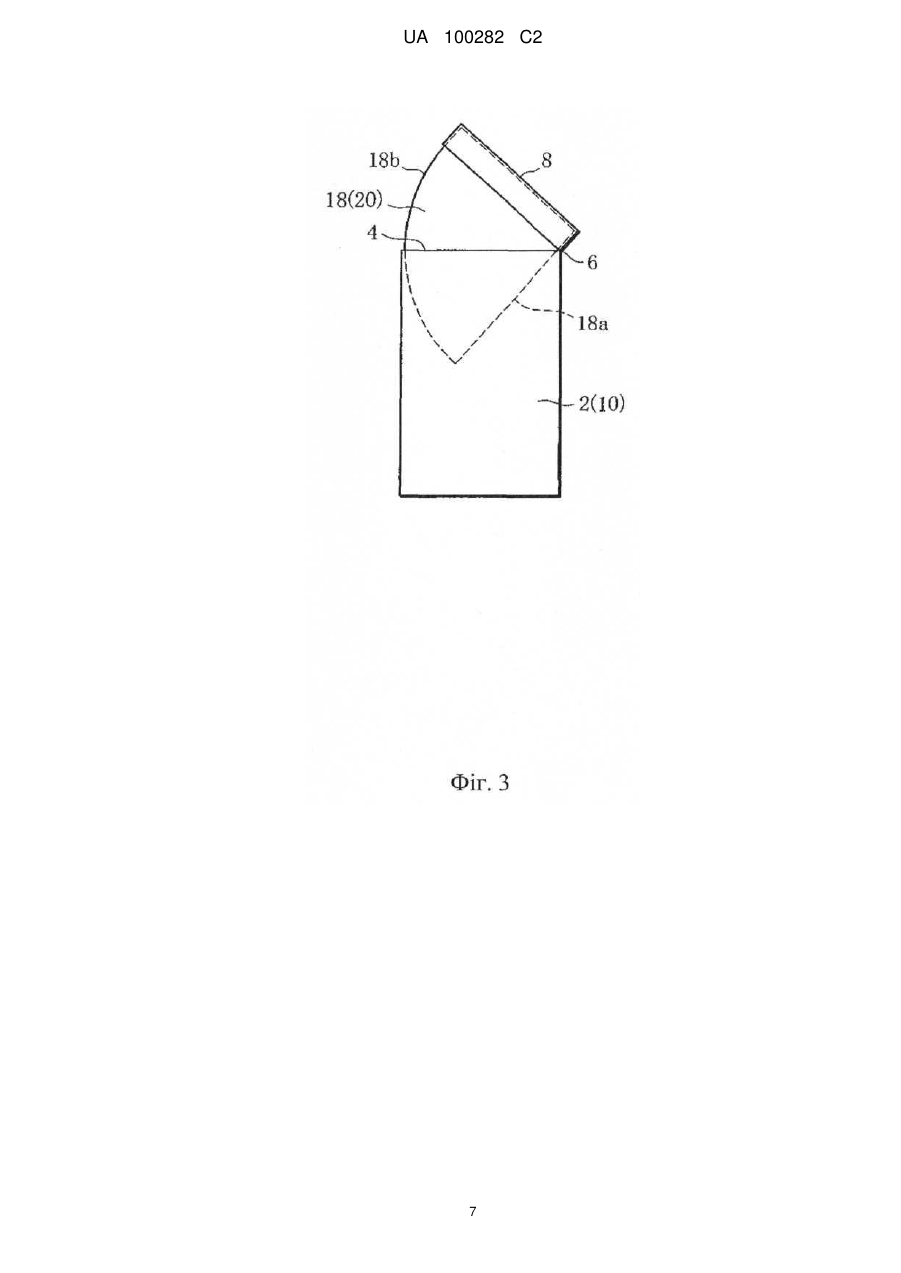

Реферат: Сигаретна пачка, яка містить коробку (2) з отвором (4) в її верхньому кінці, кришку (8), з'єднану з одним бічним краєм отвору (4) за допомогою шарніра (6), і висувний елемент (18), виконаний з можливістю висунення з внутрішньої частини коробки (2). Коли кришку (8) відкривають, висувний елемент (18) утворює висувну стінку (20), що продовжується від кришки (8) до отвору (4) коробки (2). UA 100282 C2 (12) UA 100282 C2 UA 100282 C2 5 10 15 20 25 30 35 40 45 50 55 60 Опис Галузь техніки Даний винахід стосується сигаретних пачок для розміщення сигаретних виробів, таких як сигарети і сигарети з фільтром. Рівень техніки Як сигаретні пачки широко використовуються пачки з відкидною кришкою. Традиційна пачка з відкидною кришкою містить коробку з отвором в її верхньому кінці і кришку, з’єднану з отвором коробки за допомогою шарніра. Кришку повертають навколо шарніра, відкриваючи і закриваючи отвір коробки (патентний документ 1). Патентний документ 1: Викладена публікація патенту Японії № 05-213340. Суть винаходу Задача винаходу Вищевказаний тип пачки з відкидною кришкою використовується вже давно. Отже, пачка з відкидною кришкою вже не має таку новизну в способі її відкривання/закривання, щоб у користувачів виник інтерес до придбання цієї пачки. До того ж, площа зовнішньої поверхні даної сигаретної пачки, яку можна використовувати для реклами, дуже обмежена, і тому бажана кількість інформації про даний продукт може не вміститися на зовнішній поверхні сигаретної пачки. Задача даного винаходу полягає в створенні сигаретної пачки, що відкривається/закривається новим способом і одночасно здатна забезпечити достатню площу для уявлення інформації про сигаретний виріб. Засоби рішення поставленої задачі Для рішення поставленої задачі, сигаретна пачка за винаходом містить: коробку, яка має форму прямокутного паралелепіпеда, і, що містить прямокутний отвір в її верхньому кінці; кришку, з’єднану з одним бічним краєм отвору коробки за допомогою шарніра, причому кришка виконана з можливістю відкривання і закривання, коли кришку повертають навколо шарніра; і висувний елемент ("плавник"), що продовжується вниз від кришки, причому, коли кришка закрита, висувний елемент розташований в коробці, а коли кришка відкрита, висувний елемент висунутий з коробки через отвір і утворює висувну стінку, яка продовжується від кришки до отвору коробки. У згаданій сигаретній пачці, кришку повертають навколо шарніра в напрямку ширини коробки, відкриваючи і закриваючи отвір коробки. Тоді як у випадку звичайних пачок з відкидною кришкою кришку повертають в напрямку уперед-назад коробки, відкриваючи і закриваючи отвір коробки. Таким чином, спосіб відкривання/закривання сигаретної пачки за винаходом значно відрізняється від способу відкривання/закривання звичайних сигаретних пачок. Крім того, коли кришку відкривають, висувний елемент спричиняє появу висувної стінки з внутрішньої частини коробки. Висувна стінка надає відкритому положенню кришки оригінальний зовнішній вигляд. Крім того, висувна стінка може бути використана як ділянка розміщення інформації для розміщення реклами сигаретного виробу або інформації про виріб. Зокрема, висувна стінка має форму кругового сектора, центр кола якого співпадає з шарніром. У цьому випадку, висувна стінка має центральний кут, який дорівнює 90°, і радіус, який дорівнює ширині отвору коробки. Висувна стінка, виконана таким чином, не тільки дозволяє висувному елементу висуватися з коробки, тобто, дозволяє кришці благополучно відкриватися і закриватися, але також забезпечує велику площу для ділянки розміщення інформації. Коробка містить коробчатий корпус з відкритим кінцем і внутрішній корпус, частково виступаючий з відкритого кінця і утворюючий передній край та інший бічний край отвору, а кришка має форму прямокутного паралелепіпеда і містить відкритий кінець, здатний з’єднуватися з відкритим кінцем коробчатого корпусу. У цьому випадку відкритий кінець коробчатого корпусу містить передній край і бічний край, які дозволяють передньому краю та іншому бічному краю отвору бути відкритими, відповідно, причому передній і бічний краї відкритого кінця містять скошені ділянки, відповідно, які утворюють по суті U-подібну форму, коли передній і бічні краї розгорнуті. Дана форма відкритого кінця істотно відрізняється від форми відкритого кінця звичайного коробчатого корпусу, таким чином, надаючи коробчатому корпусу оригінальний зовнішній вигляд. Внутрішній корпус містить виїмку, що утворена в його верхньому кінці і продовжується від переднього краю отвору до іншого бічного краю отвору. Виїмка забезпечує внутрішній корпус так званим отвором для доступу. На відміну від отвору для доступу відомих сигаретних пачок, отвір для доступу за винаходом продовжується до іншого бічного краю отвору, і тому сигаретна 1 UA 100282 C2 5 10 15 20 25 30 35 40 45 50 55 60 пачка за винаходом має оригінальний зовнішній вигляд. Зокрема, виїмка містить передню ділянку, що розташована у переднього краю отвору і має форму, подібну до форми переднього краю відкритого кінця. Переваги винаходу У сигаретній пачці за винаходом, кришка відкриває і закриває отвір коробки, повертаючись навколо шарніра не уперед-назад, а з боку в бік відносно коробки. Крім того, коли кришку відкривають, висувний елемент висувається з коробки і спричиняє появу висувної стінки між кришкою і отвором коробки. Таким чином, сигаретна пачка за винаходом забезпечує оригінальний спосіб відкривання/закривання, і, крім того, висувна стінка забезпечує широку ділянку для розміщення реклами сигаретного виробу або інформації про виріб, окремо від зовнішньої поверхні сигаретної пачки. Короткий опис креслень Фіг. 1 - вигляд в перспективі, що показує закрите положення сигаретної пачки відповідно до варіанта здійснення. Фіг. 2 - вигляд в перспективі, що показує відкрите положення пачки за фіг. 1. Фіг. 3 - вигляд ззаду пачки за фіг. 2. Фіг. 4 - вигляд збоку пачки за фіг. 2. Фіг. 5 - показує взаємне розташування між шарніром і бічним краєм внутрішнього корпусу. Фіг. 6 - вигляд модифікації сигаретної пачки. Варіант здійснення винаходу На фіг. 1 і 2 показана сигаретна пачка відповідно до одного варіанта здійснення. Сигаретна пачка містить коробку 2 в формі прямокутного паралелепіпеда, причому коробка 2 містить прямокутний отвір 4 в її верхньому кінці. Кришка 8 в формі прямокутного паралелепіпеда з’єднана за допомогою шарніра 6 з одним бічним краєм отвору 4, тобто, лівим бічним краєм отвору 4, як показано на фіг. 1 і 2. Щоб відкрити і закрити отвір 4 коробки 2, кришку 8 повертають навколо шарніра 6. Зокрема, коробка 2 містить коробчатий корпус 10 з відкритим кінцем 12 у його верхнього краю. Кришка 8 з’єднана з лівим бічним краєм відкритого кінця 12 за допомогою шарніра 6. Крім того, коробка 2 містить внутрішній корпус 14, розташований всередині коробчатого корпусу 10 і частково виступаючий з відкритого кінця 12. Внутрішній корпус 14 виконаний у вигляді букви U, якщо дивитися в поперечному перерізі коробчатого корпусу 10, і в своїй верхній частині містить передній край 14а і пару бічних країв 14b і 14с. Внутрішній корпус 14 спільно з відкритим кінцем 12 утворює отвір 4 коробки 2. Частково, отвір 4 утворений за допомогою шарніра 6 відкритого кінця 12, заднього краю відкритого кінця 12 і переднього краю 14а і бічного краю 14b внутрішнього корпусу 14. Передній край 14а паралельний задньому краю отвору 4, а бічний край 14b паралельний шарніру 6. Боковий край 14с розташований так, що прилягає до шарніра 6. Відкритий кінець 12 також містить передній край 12а і бічний край 12b, причому передній і бічний краї 12а і 12b розташовані на більш низькому рівні, ніж передній і бічний краї 14а і 14b, відповідно, внутрішнього корпусу 14. Тобто, внутрішній корпус 14 частково виступає від переднього і бічного країв 12а і 12b. Якщо передній край 12а і бічний край 12b розвернути на одній площині, то передній і бічний краї 12а і 12b в сукупності утворюють по суті U-подібну форму. Зокрема, передній край 12а містить скошену ділянку 13а, яка розташована поруч з шарніром 6 і скошену вниз від шарніра 6, і горизонтальну ділянку 13b, що проходить від скошеної ділянки 13а в напрямку ширини передньої стінки коробчатого корпусу 10. З іншого боку, бічний край 12b містить скошену ділянку 15а, яка розташована поруч із заднім краєм отвору 4 і скошена вниз від даного заднього краю, і горизонтальну ділянку 15b, що проходить від скошеної ділянки 15а в напрямку ширини бічної стінки коробчатого корпусу 10. Горизонтальні ділянки 13b і 15b перерізаються на межі між передньою і бічною стінками коробчатого корпусу 10. Коли кришка 8 закрита, кришка 8 щільно прилягає до виступаючої частини внутрішнього корпусу 14, і як видно на фіг. 1, відкритий кінець 17 кришки 8 з’єднаний з відкритим кінцем 12 (тобто, надітий на нього). Крім того, внутрішній корпус 14 містить виїмку 16 в своєму верхньому краї, причому виїмка 16 виконана з можливістю продовження від переднього краю 14а до бічного краю 14b. Як наочно показано на фіг. 2, та ділянка виїмки 16, яка розташована у переднього краю 14а, має форму, подібну до форми переднього краю 12а, при цьому ділянка переднього краю 14а, яка залишилася розташована поруч з шарніром 6. У коробці 2 розміщена внутрішня пачка Р. Внутрішня пачка Р містить комплект з 20 сигарет з фільтром і обгортку, яка містить в собі даний комплект. Вищевказаний отвір 4 і виїмка 16 не 2 UA 100282 C2 5 10 15 20 25 30 35 40 45 50 55 тільки дозволяють верхній поверхні внутрішньої пачки Р бути відкритою, але також дозволяють передній і бічній поверхням внутрішньої пачки Р бути частково відкритими. Виїмка 16 забезпечує зручне витягання сигарети з фільтром з коробки 2. Крім того, як показано на фіг. 2, кришка 8 містить "плавник" або плоский висувний елемент 18. Коли кришку 8 відкривають, висувний елемент 18 висувається з коробки 2 і утворює висувну стінку 20, що продовжується від заднього краю відкритого кінця 17 кришки 8 до заднього краю отвору 4 коробки 2. Частково, висувний елемент 18 містить верхній кінець, з’єднаний з внутрішньою поверхнею задньої стінки кришки 8 і продовжується вниз від кришки 8 до коробки 2. Коли кришка 8 закрита, висувний елемент 18, тобто, висувна стінка 20, розташований в коробчатому корпусі 10 і вставлений між задньою стінкою коробчатого корпусу 10 і внутрішньою пачкою Р. Більш конкретно, як наочно показано на фіг. 3, висувна стінка 20 виконана у вигляді віяла, тобто, кругового сектора, центр кола якого співпадає з шарніром 6. Даний сектор утворений прямолінійним краєм 18а, що продовжується від шарніра 6, і дугоподібного краю 18b, що з'єднує дистальну кінцеву точку прямолінійного краю 18а і кришку 8. У даному варіанті здійснення, віялоподібна висувна стінка 20 має центральний кут, який дорівнює 90°, і довжина між шарніром 6 і дугоподібним краєм 18b, тобто, радіус висувної стінки 20 дорівнює ширині отвору 4. Крім того, папір, з якого виготовлений висувний елемент 18, більш щільний, ніж заготовка для утворення коробчатого корпусу 10, і товщина висувного елемента 18 більша, ніж товщина заготовки. У вищеописаній сигаретній пачці, шарнір 6 дозволяє кришці 8 повертатися не уперед-назад, а з боку в бік відносно коробки 2. Тобто, кришку повертають в поперечному напрямку коробки 2, відкриваючи і закриваючи отвір 4 коробки 2. Таким чином, сигаретна пачка даного варіанта здійснення передбачає новий спосіб відкривання/закривання, істотно відрізняється від способу відкривання/закривання звичайних пачок з відкидною кришкою. Крім того, коли кришку 8 відкривають, висувний елемент 18 спричиняє появу висувної стінки 20 між кришкою 8 і отвором 4 коробки 4. Висувна стінка 20 забезпечує сигаретну пачку відповідно до варіанта здійснення унікальним способом відкривання, тим самим додатково підвищуючи у користувачів мотивацію для купівлі даної пачки. Висувна стінка 20 є віялоподібною і має радіус, який дорівнює ширині отвору 4. Таким чином, коли кришку 8 відкривають, висувний елемент 18 висувається по всій ширині отвору 4 і показує висувну стінку 20 з великою площею, перекриваючу зону між кришкою 8 і отвором 4 коробки 2. Передня і задня поверхні висувної стінки 20 можуть бути використані для розміщення реклами і інформації про вироби, і таке розміщення інформації служить для додаткового стимулювання у користувача мотивації для здійснення купівлі. Крім того, висувний елемент 18 функціонує як такий, що спрямовує для напрямку переміщення для відкривання/закривання кришки 8, так, що користувач може благополучно відкривати і закривати кришку 8. Крім того, як наочно показано на фіг. 4, виїмка 16 внутрішнього корпусу 14 проходить від переднього краю 14а до бічного краю 14b внутрішнього корпусу 14. Це дозволяє витягувати сигарету з фільтром не тільки з передньої частини коробки 2, але також з бічної частини коробки 2, роблячи витягання сигарети з фільтром більш зручним для користувача. Крім того, як показано на фіг. 5, бічний край 14с внутрішнього корпусу 14 розташований вздовж шарніра 6 і, таким чином, виконує функцію зміцнюючого елемента для шарніра 6, тобто, прокладки для підвищення міцності шарніра 6. В результаті, навіть, якщо кришку 8 багато разів відкривають і закривають, перш ніж всі сигарети з фільтром у внутрішній пачці Р будуть витрачені, можна забезпечити надійне відкривання і закривання кришки 8. Необхідно зазначити, що даний винахід не обмежений тільки вищевказаним варіантом здійснення. Наприклад, як показано на фіг. 6, висувний елемент 18 може містити виступ 22, утворений на дистальному кінці прямолінійного краю 18а. Коли при відкриванні кришки 8 висувний елемент 18 висувається з коробки 2, виступ 22 стикається з внутрішньою поверхнею бічної стінки коробки 2, таким чином визначаючи кут відкривання, на який повертається кришка 8 при відкриванні. Тобто виступ 22 функціонує як обмежувач для запобігання виходу висувного елемента 18, тобто, стінки 20, яка висувається, з коробки 2. Альтернативно, виступ 22 може бути утворений на дугоподібному краю 18b висувного елемента 18. Однак для того, щоб забезпечити великий кут відкривання кришки 8, переважно, виступ повинен бути розташований на дистальному кінці прямолінійного краю 18а. 3 UA 100282 C2 5 10 15 20 25 30 35 40 45 Крім того, висувний елемент 18, тобто, висувна стінка 20, може мати іншу форму, відмінну від кругового сектора. Крім того, форма відкритого кінця 12 коробчатого корпусу 10, так само як і форма верхнього кінця внутрішнього корпусу 14, при бажанні можуть бути змінені. Опис посилальних позицій 2 коробка 4 отвір 6 шарнір 8 кришка 10 коробчатий корпус 12 відкритий кінець 12а передній край 12b бічний край 14 внутрішній корпус 14а передній край 14b бічний край 16 виїмка 18 висувний елемент 20 висувна стінка ФОРМУЛА ВИНАХОДУ 1. Сигаретна пачка, яка містить: коробку, що має форму прямокутного паралелепіпеда і має прямокутний отвір в її верхньому кінці; кришку, з'єднану з одним бічним краєм отвору згаданої коробки за допомогою шарніра, причому згадана кришка виконана з можливістю відкривання і закривання, коли згадану кришку повертають навколо шарніра; і висувний елемент, який продовжується вниз від згаданої кришки, причому, коли згадана кришка закрита, згаданий висувний елемент розташований в згаданій коробці, а коли кришка відкрита, згаданий висувний елемент висунутий із згаданої коробки через отвір і утворює висувну стінку, що продовжується від згаданої кришки до отвору згаданої коробки, причому згадана висувна стінка має форму кругового сектора, центр кола якого співпадає з шарніром, і який має радіус, який дорівнює ширині отвору. 2. Сигаретна пачка за п. 1, в якій згаданий сектор висувної стінки має центральний кут, який становить 90°. 3. Сигаретна пачка за п. 1, в якій: згадана коробка містить коробчатий корпус з відкритим кінцем і внутрішній корпус, частково виступаючий з відкритого кінця і утворюючий передній край, та інший бічний край отвору, і згадана кришка має форму прямокутного паралелепіпеда і має відкритий кінець, здатний з'єднуватися з відкритим кінцем коробчатого корпусу. 4. Сигаретна пачка за п. 3, в якій відкритий кінець коробчатого корпусу містить передній край і бічний край, які дозволяють передньому краю та іншому бічному краю отвору бути відкритими, відповідно, причому передній і бічні краї відкритого кінця містять скошені ділянки, відповідно, які утворюють по суті U-подібну форму, коли передній і бічний краї розгорнуті. 5. Сигаретна пачка за п. 4, в якій внутрішній корпус містить виїмку, що утворена в його верхньому краї і продовжується від переднього краю отвору до іншого бічного краю отвору. 6. Сигаретна пачка за п. 5, в якій виїмка містить передню ділянку, що розташована у переднього краю отвору і має форму, подібну до форми переднього краю відкритого кінця. 4 UA 100282 C2 5 UA 100282 C2 6 UA 100282 C2 7 UA 100282 C2 8 UA 100282 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
