Сигаретна пачка і заготівка до неї (варіанти)

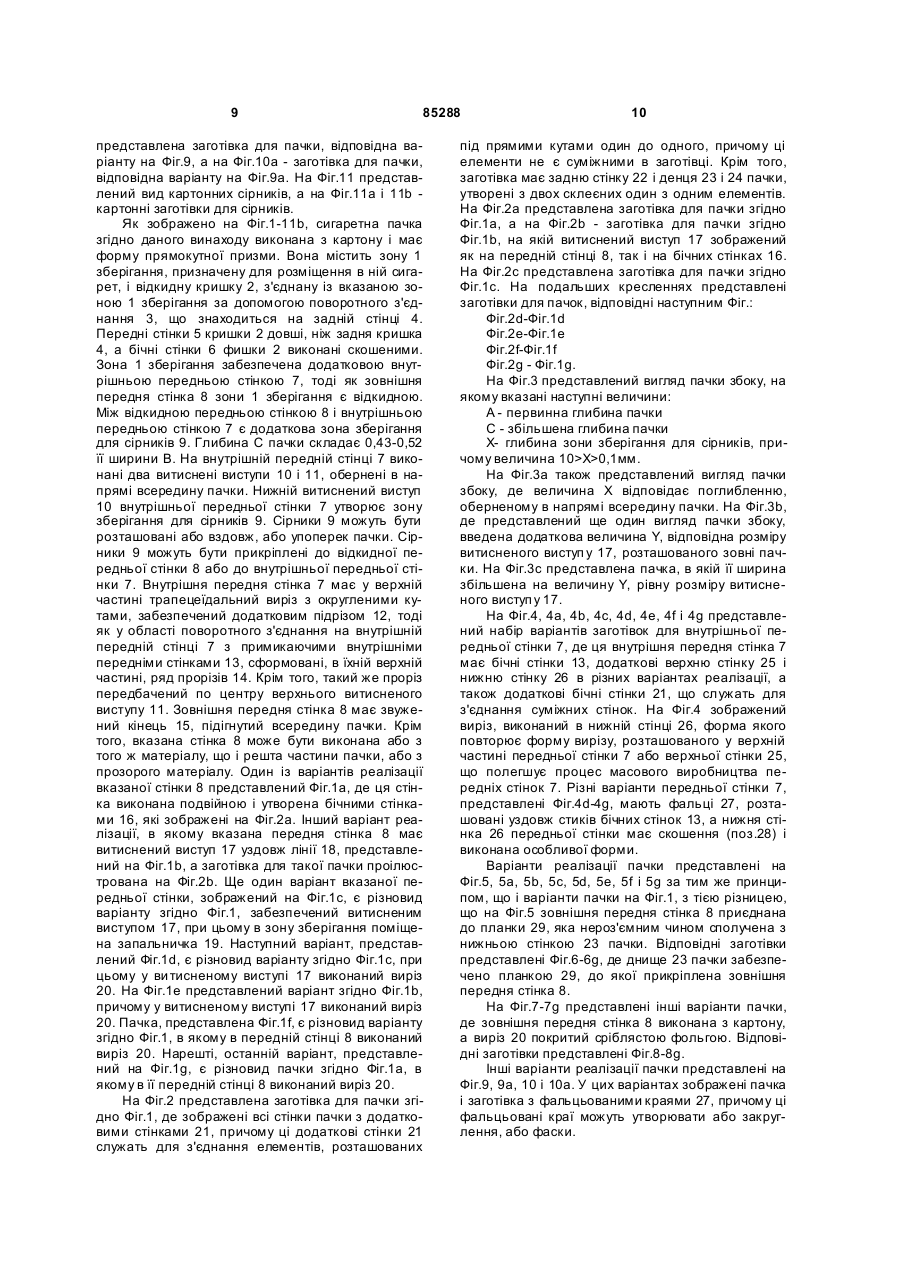

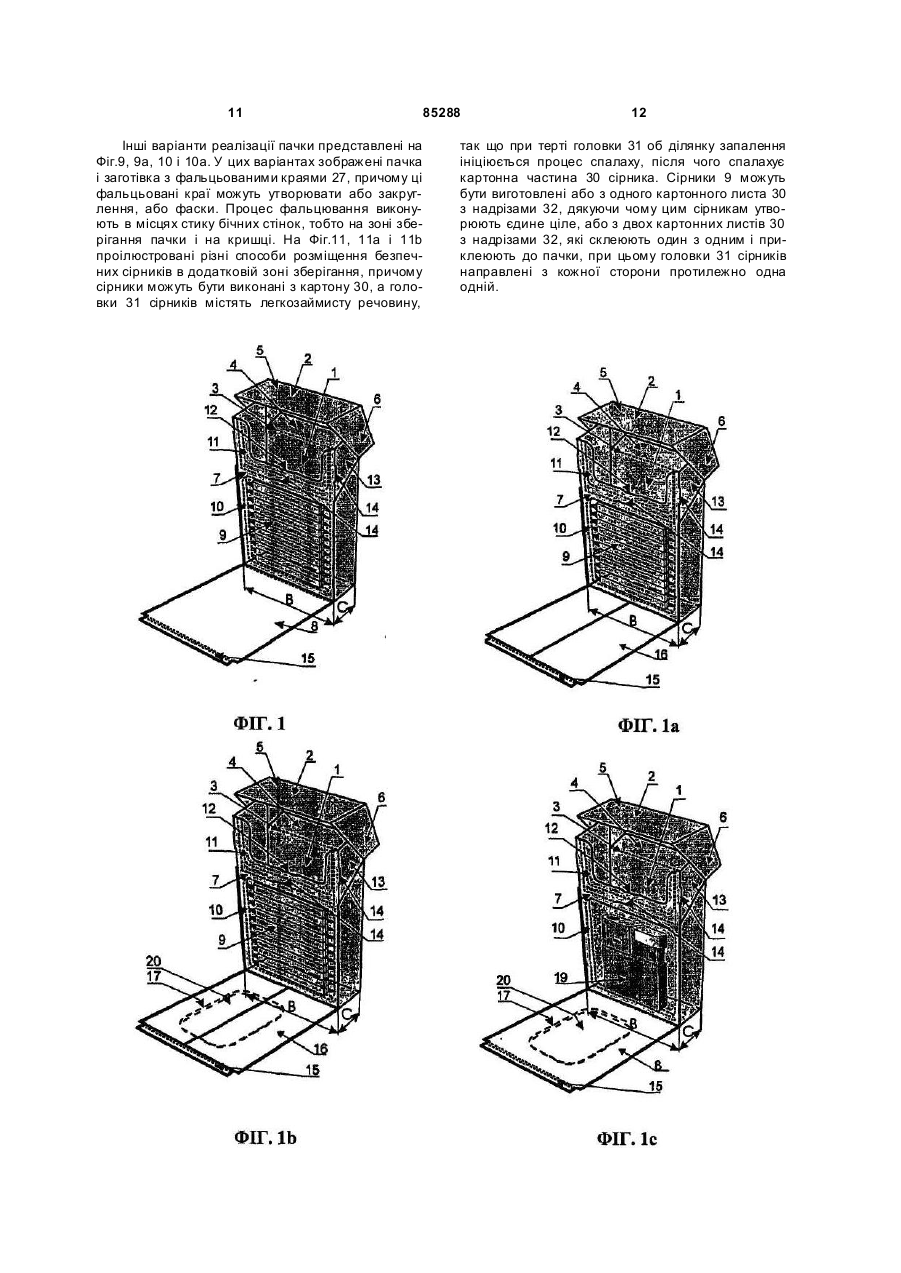

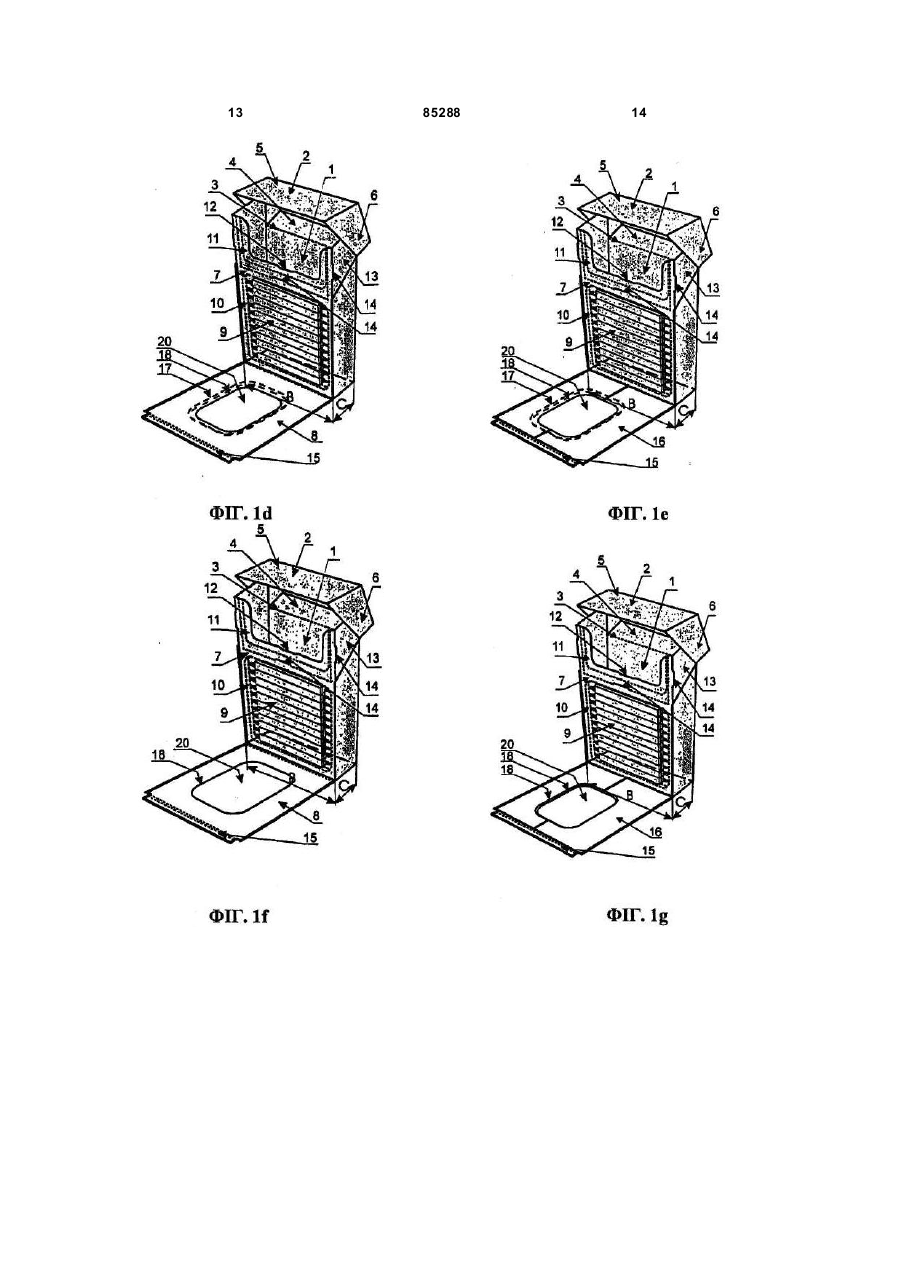

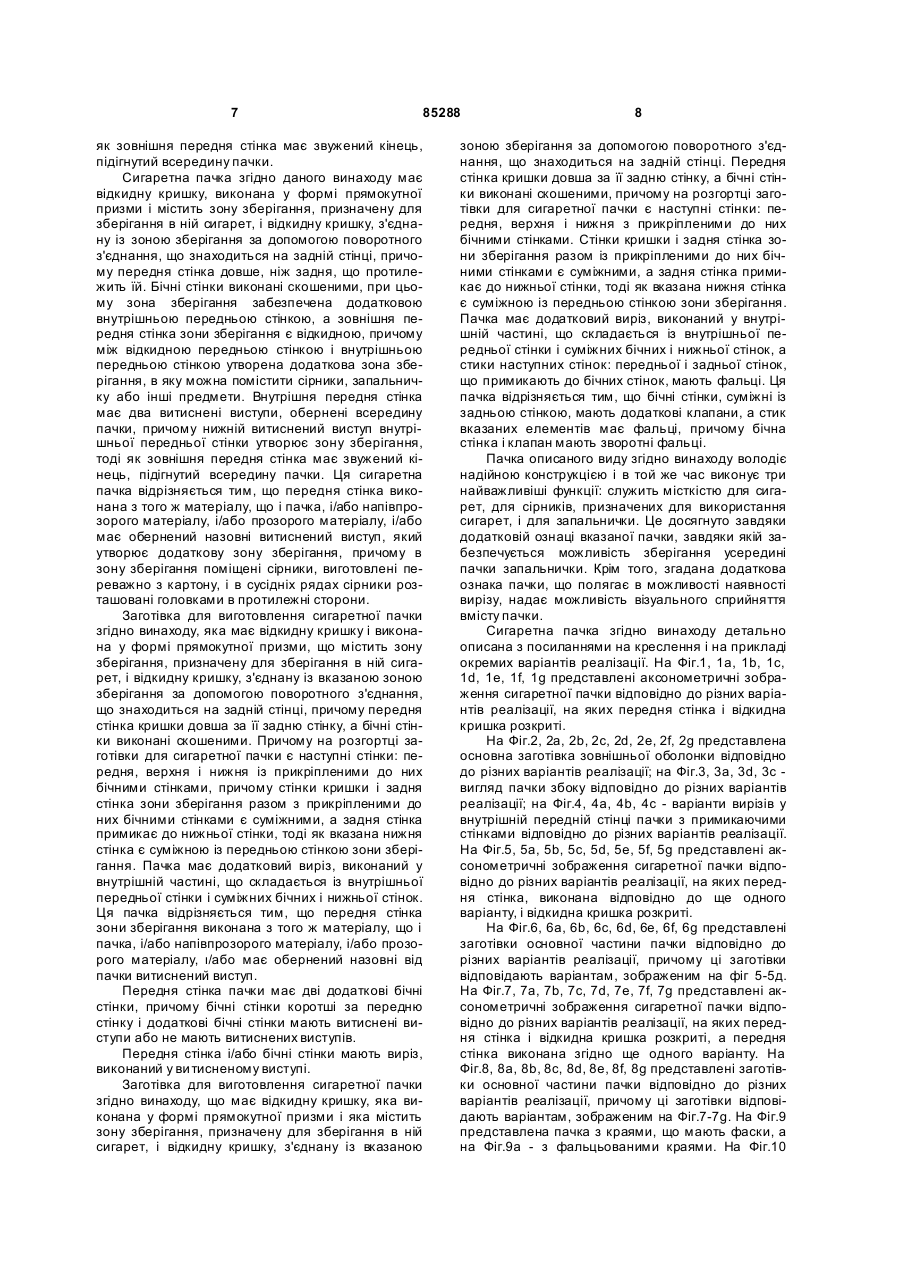

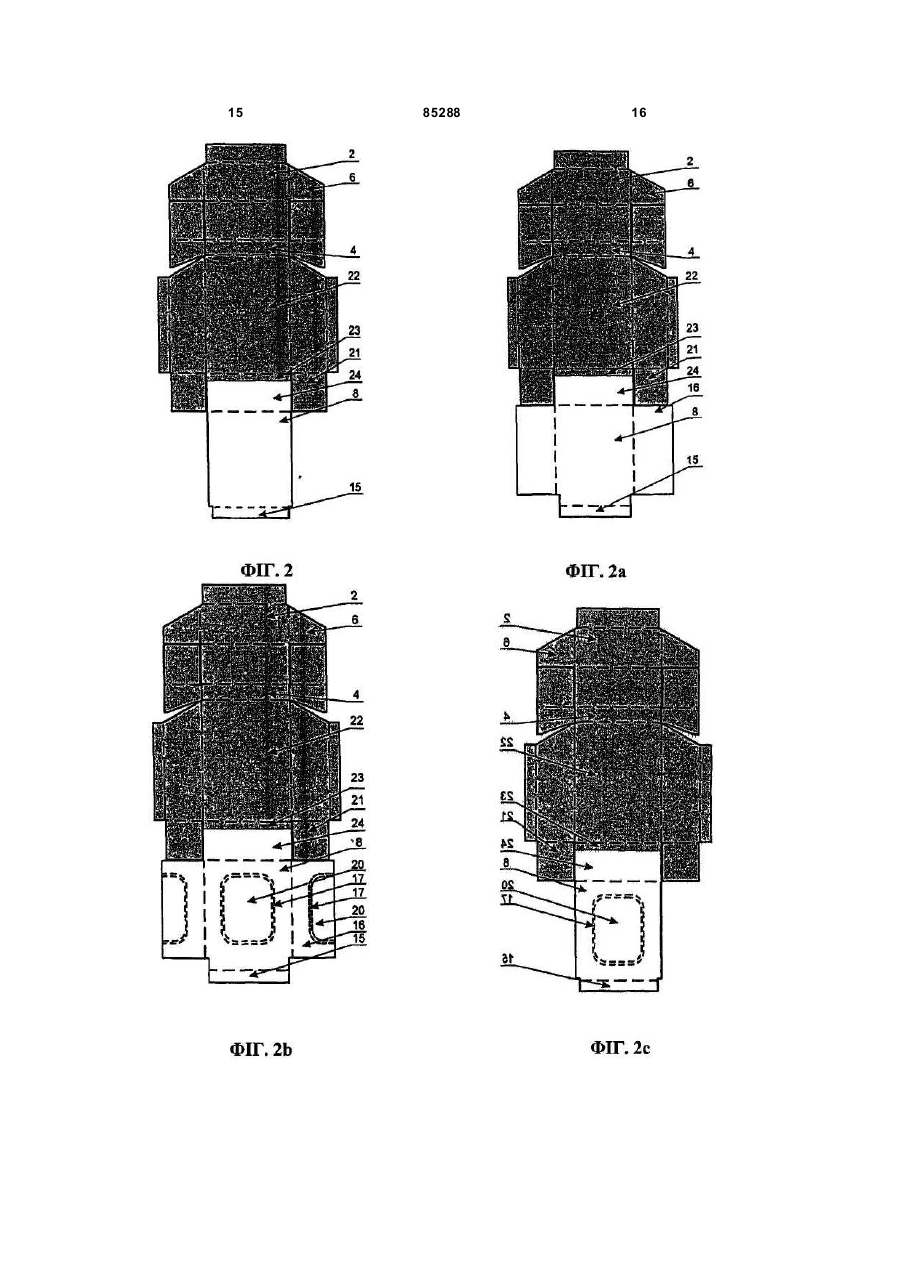

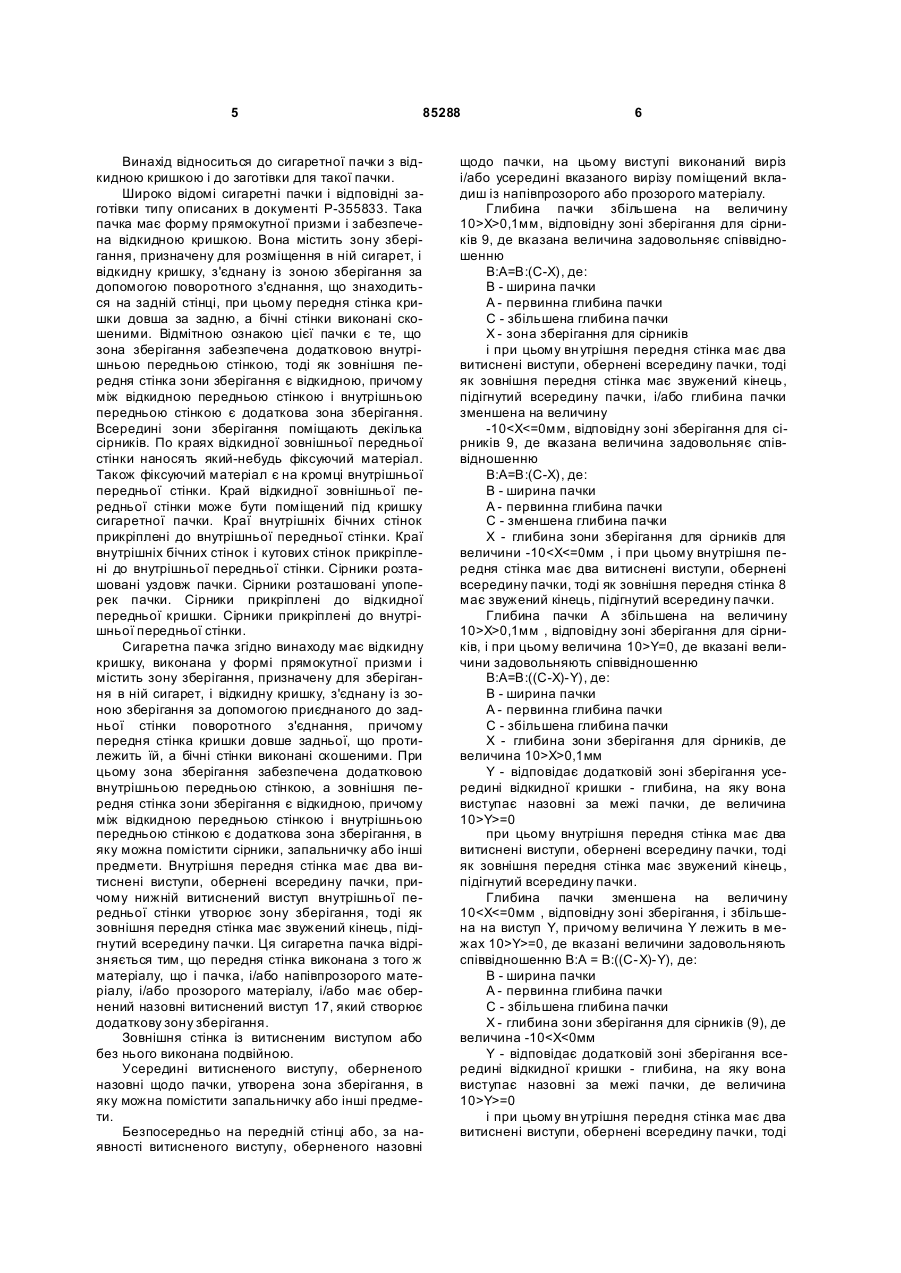

1. Сигаретна пачка з відкидною кришкою, що виконана у формі прямокутної призми і містить зону зберігання, призначену для зберігання в ній сигарет, і відкидну кришку, з'єднану із вказаною зоною зберігання за допомогою поворотного з'єднання, що знаходиться на задній стінці, причому передня стінка кришки довша за її задню стінку, а бічні стінки виконані скошеними, при цьому зона зберігання забезпечена додатковою внутрішньою передньою стінкою, а зовнішня передня стінка зони зберігання виконана відкидною; і між відкидною передньою стінкою і внутрішньою передньою стінкою утворено додаткове відділення, в яке можна помістити сірники, запальничку або інші предмети, причому зовнішня передня стінка має два витиснені виступи, обернені всередину пачки, причому нижній із вказаних витиснених виступів вн утрішньої передньої стінки утворює зону зберігання, тоді як зовнішня передня стінка має звужений кінець, підігнутий всередину пачки; яка відрізняється тим, що передня стінка (8) виконана з того ж матеріалу, що й пачка, і/або з напівпрозорого матеріалу, і/або з прозорого матеріалу, і/або має обернений назовні витиснений виступ (17), який 2. Пачка за п. 1, яка відрізняється створює додаткову зону зберігання. тим, що зовнішня передня стінка (8), яка має витиснений виступ (17) або яка не має такого, виконана подвійною. 2 (19) 1 3 85288 10>Х=0, де вказані величини задовольняють співвідношення В:А = В: ((С-Х) - Y), де : В - ширина пачки, А - первинна глибина пачки, С - збільшена глибина пачки, Х - глибина зони зберігання для сірників, що відповідає співвідношенню 10>Х>0,1мм, Y - відповідає додатковій зоні зберігання усередині відкидної кришки - глибина, на яку вона виступає назовні за межі пачки, що відповідає співвідношенню 10>Y≥0, причому вн утрішня передня стінка (7) має два витиснені виступи (10, 11), обернені всередину пачки, тоді як зовнішня передня стінка (8) має звужений кінець, підігнутий всередину пачки. 8. Пачка за п. 1, яка відрізняється тим, що глибина (А) пачки зменшена на величину -10Y≥0, і вказані величини задовольняють співвідношення В:А = В:((С-Х) - Y), де: В - ширина пачки, А - первинна глибина пачки, С - збільшена глибина пачки, Х - глибина зони зберігання сірників (9), що відповідає співвідношенню 10Х>0,1мм, відповідну зоні зберігання для сірників 9, де вказана величина задовольняє співвідношенню В:А=В:(С-Х), де: В - ширина пачки А - первинна глибина пачки C - збільшена глибина пачки X - зона зберігання для сірників і при цьому вн утрішня передня стінка має два витиснені виступи, обернені всередину пачки, тоді як зовнішня передня стінка має звужений кінець, підігнутий всередину пачки, і/або глибина пачки зменшена на величину -10Х>0,1мм Y - відповідає додатковій зоні зберігання усередині відкидної кришки - глибина, на яку вона виступає назовні за межі пачки, де величина 10>Y>=0 при цьому внутрішня передня стінка має два витиснені виступи, обернені всередину пачки, тоді як зовнішня передня стінка має звужений кінець, підігнутий всередину пачки. Глибина пачки зменшена на величину 10=0, де вказані величини задовольняють співвідношенню В:А = В:((С-Х)-Y), де: В - ширина пачки А - первинна глибина пачки C - збільшена глибина пачки X - глибина зони зберігання для сірників (9), де величина -10=0 і при цьому вн утрішня передня стінка має два витиснені виступи, обернені всередину пачки, тоді 7 85288 як зовнішня передня стінка має звужений кінець, підігнутий всередину пачки. Сигаретна пачка згідно даного винаходу має відкидну кришку, виконана у формі прямокутної призми і містить зону зберігання, призначену для зберігання в ній сигарет, і відкидну кришку, з'єднану із зоною зберігання за допомогою поворотного з'єднання, що знаходиться на задній стінці, причому передня стінка довше, ніж задня, що протилежить їй. Бічні стінки виконані скошеними, при цьому зона зберігання забезпечена додатковою внутрішньою передньою стінкою, а зовнішня передня стінка зони зберігання є відкидною, причому між відкидною передньою стінкою і внутрішньою передньою стінкою утворена додаткова зона зберігання, в яку можна помістити сірники, запальничку або інші предмети. Внутрішня передня стінка має два витиснені виступи, обернені всередину пачки, причому нижній витиснений виступ внутрішньої передньої стінки утворює зону зберігання, тоді як зовнішня передня стінка має звужений кінець, підігнутий всередину пачки. Ця сигаретна пачка відрізняється тим, що передня стінка виконана з того ж матеріалу, що і пачка, і/або напівпрозорого матеріалу, і/або прозорого матеріалу, і/або має обернений назовні витиснений виступ, який утворює додаткову зону зберігання, причому в зону зберігання поміщені сірники, виготовлені переважно з картону, і в сусідніх рядах сірники розташовані головками в протилежні сторони. Заготівка для виготовлення сигаретної пачки згідно винаходу, яка має відкидну кришку і виконана у формі прямокутної призми, що містить зону зберігання, призначену для зберігання в ній сигарет, і відкидну кришку, з'єднану із вказаною зоною зберігання за допомогою поворотного з'єднання, що знаходиться на задній стінці, причому передня стінка кришки довша за її задню стінку, а бічні стінки виконані скошеними. Причому на розгортці заготівки для сигаретної пачки є наступні стінки: передня, верхня і нижня із прикріпленими до них бічними стінками, причому стінки кришки і задня стінка зони зберігання разом з прикріпленими до них бічними стінками є суміжними, а задня стінка примикає до нижньої стінки, тоді як вказана нижня стінка є суміжною із передньою стінкою зони зберігання. Пачка має додатковий виріз, виконаний у внутрішній частині, що складається із внутрішньої передньої стінки і суміжних бічних і нижньої стінок. Ця пачка відрізняється тим, що передня стінка зони зберігання виконана з того ж матеріалу, що і пачка, і/або напівпрозорого матеріалу, і/або прозорого матеріалу, ι/або має обернений назовні від пачки витиснений виступ. Передня стінка пачки має дві додаткові бічні стінки, причому бічні стінки коротші за передню стінку і додаткові бічні стінки мають витиснені виступи або не мають витиснених виступів. Передня стінка і/або бічні стінки мають виріз, виконаний у ви тисненому виступі. Заготівка для виготовлення сигаретної пачки згідно винаходу, що має відкидну кришку, яка виконана у формі прямокутної призми і яка містить зону зберігання, призначену для зберігання в ній сигарет, і відкидну кришку, з'єднану із вказаною 8 зоною зберігання за допомогою поворотного з'єднання, що знаходиться на задній стінці. Передня стінка кришки довша за її задню стінку, а бічні стінки виконані скошеними, причому на розгортці заготівки для сигаретної пачки є наступні стінки: передня, верхня і нижня з прикріпленими до них бічними стінками. Стінки кришки і задня стінка зони зберігання разом із прикріпленими до них бічними стінками є суміжними, а задня стінка примикає до нижньої стінки, тоді як вказана нижня стінка є суміжною із передньою стінкою зони зберігання. Пачка має додатковий виріз, виконаний у внутрішній частині, що складається із внутрішньої передньої стінки і суміжних бічних і нижньої стінок, а стики наступних стінок: передньої і задньої стінок, що примикають до бічних стінок, мають фальці. Ця пачка відрізняється тим, що бічні стінки, суміжні із задньою стінкою, мають додаткові клапани, а стик вказаних елементів має фальці, причому бічна стінка і клапан мають зворотні фальці. Пачка описаного виду згідно винаходу володіє надійною конструкцією і в той же час виконує три найважливіші функції: служить місткістю для сигарет, для сірників, призначених для використання сигарет, і для запальнички. Це досягнуто завдяки додатковій ознаці вказаної пачки, завдяки якій забезпечується можливість зберігання усередині пачки запальнички. Крім того, згадана додаткова ознака пачки, що полягає в можливості наявності вирізу, надає можливість візуального сприйняття вмісту пачки. Сигаретна пачка згідно винаходу детально описана з посиланнями на креслення і на прикладі окремих варіантів реалізації. На Фіг.1, 1а, 1b, 1c, 1d, 1e, 1f, 1g представлені аксонометричні зображення сигаретної пачки відповідно до різних варіантів реалізації, на яких передня стінка і відкидна кришка розкриті. На Фіг.2, 2а, 2b, 2c, 2d, 2e, 2f, 2g представлена основна заготівка зовнішньої оболонки відповідно до різних варіантів реалізації; на Фіг.3, 3а, 3d, 3с вигляд пачки збоку відповідно до різних варіантів реалізації; на Фіг.4, 4а, 4b, 4с - варіанти вирізів у внутрішній передній стінці пачки з примикаючими стінками відповідно до різних варіантів реалізації. На Фіг.5, 5а, 5b, 5с, 5d, 5e, 5f, 5g представлені аксонометричні зображення сигаретної пачки відповідно до різних варіантів реалізації, на яких передня стінка, виконана відповідно до ще одного варіанту, і відкидна кришка розкриті. На Фіг.6, 6а, 6b, 6с, 6d, 6e, 6f, 6g представлені заготівки основної частини пачки відповідно до різних варіантів реалізації, причому ці заготівки відповідають варіантам, зображеним на фіг 5-5д. На Фіг.7, 7а, 7b, 7c, 7d, 7e, 7f, 7g представлені аксонометричні зображення сигаретної пачки відповідно до різних варіантів реалізації, на яких передня стінка і відкидна кришка розкриті, а передня стінка виконана згідно ще одного варіанту. На Фіг.8, 8а, 8b, 8c, 8d, 8e, 8f, 8g представлені заготівки основної частини пачки відповідно до різних варіантів реалізації, причому ці заготівки відповідають варіантам, зображеним на Фіг.7-7g. Ha Фіг.9 представлена пачка з краями, що мають фаски, а на Фіг.9а - з фальцьованими краями. На Фіг.10 9 85288 представлена заготівка для пачки, відповідна варіанту на Фіг.9, а на Фіг.10а - заготівка для пачки, відповідна варіанту на Фіг.9а. На Фіг.11 представлений вид картонних сірників, а на Фіг.11а і 11b картонні заготівки для сірників. Як зображено на Фіг.1-11b, сигаретна пачка згідно даного винаходу виконана з картону і має форму прямокутної призми. Вона містить зону 1 зберігання, призначену для розміщення в ній сигарет, і відкидну кришку 2, з'єднану із вказаною зоною 1 зберігання за допомогою поворотного з'єднання 3, що знаходиться на задній стінці 4. Передні стінки 5 кришки 2 довші, ніж задня кришка 4, а бічні стінки 6 фишки 2 виконані скошеними. Зона 1 зберігання забезпечена додатковою внутрішньою передньою стінкою 7, тоді як зовнішня передня стінка 8 зони 1 зберігання є відкидною. Між відкидною передньою стінкою 8 і внутрішньою передньою стінкою 7 є додаткова зона зберігання для сірників 9. Глибина C пачки складає 0,43-0,52 її ширини В. На внутрішній передній стінці 7 виконані два витиснені виступи 10 і 11, обернені в напрямі всередину пачки. Нижній витиснений виступ 10 внутрішньої передньої стінки 7 утворює зону зберігання для сірників 9. Сірники 9 можуть бути розташовані або вздовж, або упоперек пачки. Сірники 9 можуть бути прикріплені до відкидної передньої стінки 8 або до внутрішньої передньої стінки 7. Внутрішня передня стінка 7 має у верхній частині трапецеїдальний виріз з округленими кутами, забезпечений додатковим підрізом 12, тоді як у області поворотного з'єднання на внутрішній передній стінці 7 з примикаючими внутрішніми передніми стінками 13, сформовані, в їхній верхній частині, ряд прорізів 14. Крім того, такий же проріз передбачений по центру верхнього витисненого виступу 11. Зовнішня передня стінка 8 має звужений кінець 15, підігнутий всередину пачки. Крім того, вказана стінка 8 може бути виконана або з того ж матеріалу, що і решта частини пачки, або з прозорого матеріалу. Один із варіантів реалізації вказаної стінки 8 представлений Фіг.1а, де ця стінка виконана подвійною і утворена бічними стінками 16, які зображені на Фіг.2а. Інший варіант реалізації, в якому вказана передня стінка 8 має витиснений виступ 17 уздовж лінії 18, представлений на Фіг.1b, а заготівка для такої пачки проілюстрована на Фіг.2b. Ще один варіант вказаної передньої стінки, зображений на Фіг.1с, є різновид варіанту згідно Фіг.1, забезпечений витисненим виступом 17, при цьому в зону зберігання поміщена запальничка 19. Наступний варіант, представлений Фіг.1d, є різновид варіанту згідно Фіг.1с, при цьому у ви тисненому виступі 17 виконаний виріз 20. На Фіг.1е представлений варіант згідно Фіг.1b, причому у витисненому виступі 17 виконаний виріз 20. Пачка, представлена Фіг.1f, є різновид варіанту згідно Фіг.1, в якому в передній стінці 8 виконаний виріз 20. Нарешті, останній варіант, представлений на Фіг.1g, є різновид пачки згідно Фіг.1а, в якому в її передній стінці 8 виконаний виріз 20. На Фіг.2 представлена заготівка для пачки згідно Фіг.1, де зображені всі стінки пачки з додатковими стінками 21, причому ці додаткові стінки 21 служать для з'єднання елементів, розташованих 10 під прямими кутами один до одного, причому ці елементи не є суміжними в заготівці. Крім того, заготівка має задню стінку 22 і денця 23 і 24 пачки, утворені з двох склеєних один з одним елементів. На Фіг.2а представлена заготівка для пачки згідно Фіг.1а, а на Фіг.2b - заготівка для пачки згідно Фіг.1b, на якій витиснений виступ 17 зображений як на передній стінці 8, так і на бічних стінках 16. На Фіг.2с представлена заготівка для пачки згідно Фіг.1с. На подальших кресленнях представлені заготівки для пачок, відповідні наступним Фіг.: Фіг.2d-Фіг.1d Фіг.2е-Фіг.1е Фіг.2f-Фіг.1f Фіг.2g - Фіг.1g. На Фіг.3 представлений вигляд пачки збоку, на якому вказані наступні величини: А - первинна глибина пачки C - збільшена глибина пачки X- глибина зони зберігання для сірників, причому величина 10>Х>0,1мм. На Фіг.3а також представлений вигляд пачки збоку, де величина X відповідає поглибленню, оберненому в напрямі всередину пачки. На Фіг.3b, де представлений ще один вигляд пачки збоку, введена додаткова величина Y, відповідна розміру витисненого виступ у 17, розташованого зовні пачки. На Фіг.3с представлена пачка, в якій її ширина збільшена на величину Y, рівну розміру витисненого виступ у 17. На Фіг.4, 4а, 4b, 4c, 4d, 4e, 4f і 4g представлений набір варіантів заготівок для внутрішньої передньої стінки 7, де ця внутрішня передня стінка 7 має бічні стінки 13, додаткові верхню стінку 25 і нижню стінку 26 в різних варіантах реалізації, а також додаткові бічні стінки 21, що служать для з'єднання суміжних стінок. На Фіг.4 зображений виріз, виконаний в нижній стінці 26, форма якого повторює форму вирізу, розташованого у верхній частині передньої стінки 7 або верхньої стінки 25, що полегшує процес масового виробництва передніх стінок 7. Різні варіанти передньої стінки 7, представлені Фіг.4d-4g, мають фальці 27, розташовані уздовж стиків бічних стінок 13, а нижня стінка 26 передньої стінки має скошення (поз.28) і виконана особливої форми. Варіанти реалізації пачки представлені на Фіг.5, 5а, 5b, 5c, 5d, 5e, 5f і 5g за тим же принципом, що і варіанти пачки на Фіг.1, з тією різницею, що на Фіг.5 зовнішня передня стінка 8 приєднана до планки 29, яка нероз'ємним чином сполучена з нижньою стінкою 23 пачки. Відповідні заготівки представлені Фіг.6-6g, де днище 23 пачки забезпечено планкою 29, до якої прикріплена зовнішня передня стінка 8. На Фіг.7-7g представлені інші варіанти пачки, де зовнішня передня стінка 8 виконана з картону, а виріз 20 покритий сріблястою фольгою. Відповідні заготівки представлені Фіг.8-8g. Інші варіанти реалізації пачки представлені на Фіг.9, 9а, 10 і 10а. У цих варіантах зображені пачка і заготівка з фальцьованими краями 27, причому ці фальцьовані краї можуть утворювати або закруглення, або фаски. 11 Інші варіанти реалізації пачки представлені на Фіг.9, 9а, 10 і 10а. У цих варіантах зображені пачка і заготівка з фальцьованими краями 27, причому ці фальцьовані краї можуть утворювати або закруглення, або фаски. Процес фальцювання виконують в місцях стику бічних стінок, тобто на зоні зберігання пачки і на кришці. На Фіг.11, 11а і 11b проілюстровані різні способи розміщення безпечних сірників в додатковій зоні зберігання, причому сірники можуть бути виконані з картону 30, а головки 31 сірників містять легкозаймисту речовину, 85288 12 так що при терті головки 31 об ділянку запалення ініціюється процес спалаху, після чого спалахує картонна частина 30 сірника. Сірники 9 можуть бути виготовлені або з одного картонного листа 30 з надрізами 32, дякуючи чому цим сірникам утворюють єдине ціле, або з двох картонних листів 30 з надрізами 32, які склеюють один з одним і приклеюють до пачки, при цьому головки 31 сірників направлені з кожної сторони протилежно одна одній. 13 85288 14 15 85288 16 17 85288 18 19 85288 20 21 85288 22 23 85288 24 25 85288 26 27 85288 28 29 85288 30 31 85288 32 33 85288 34 35 85288 36 37 85288 38 39 85288 40 41 85288 42 43 Комп’ютерна в ерстка Т.Чепелева 85288 Підписне 44 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
