Двоконтурний газово-повітряний теплообмінник

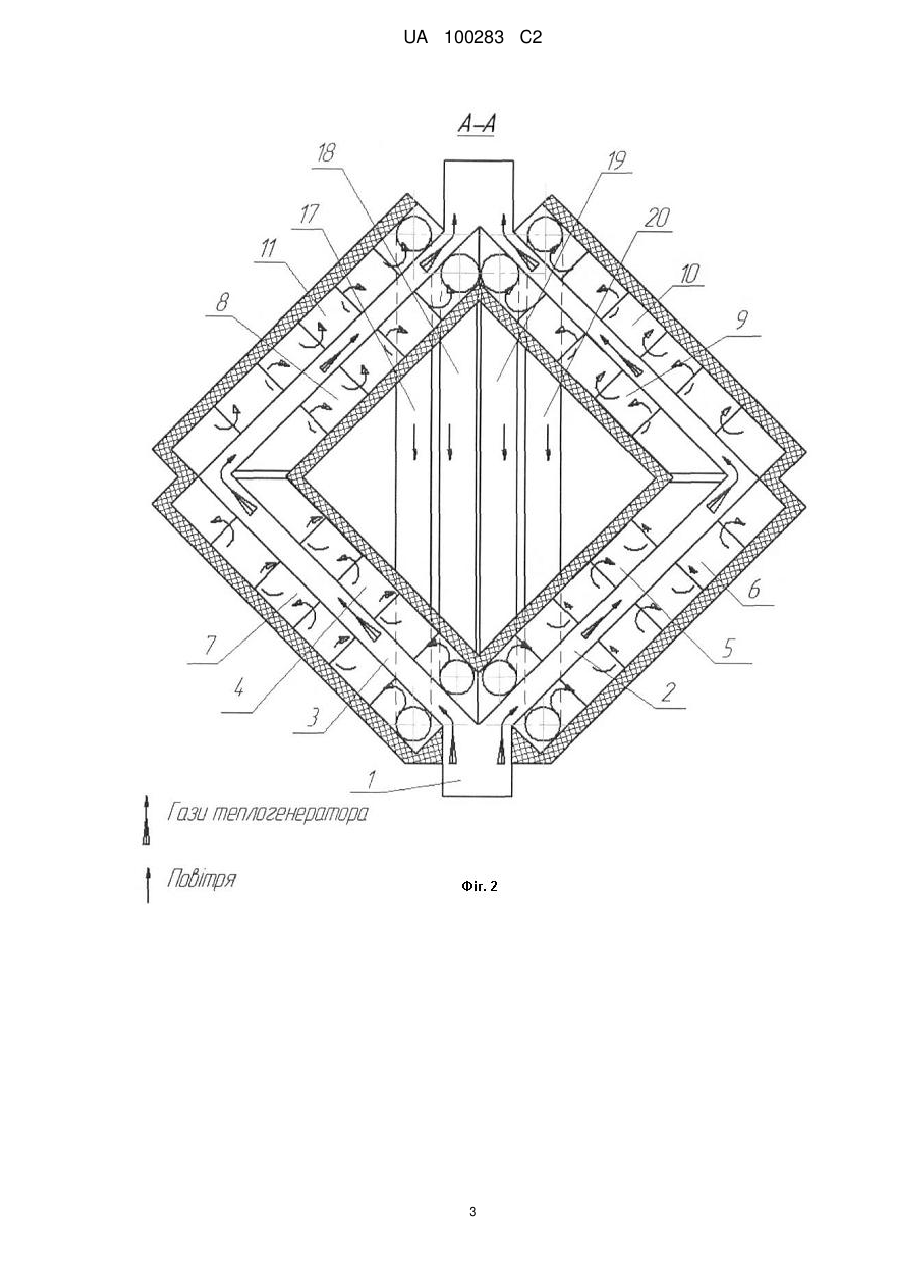

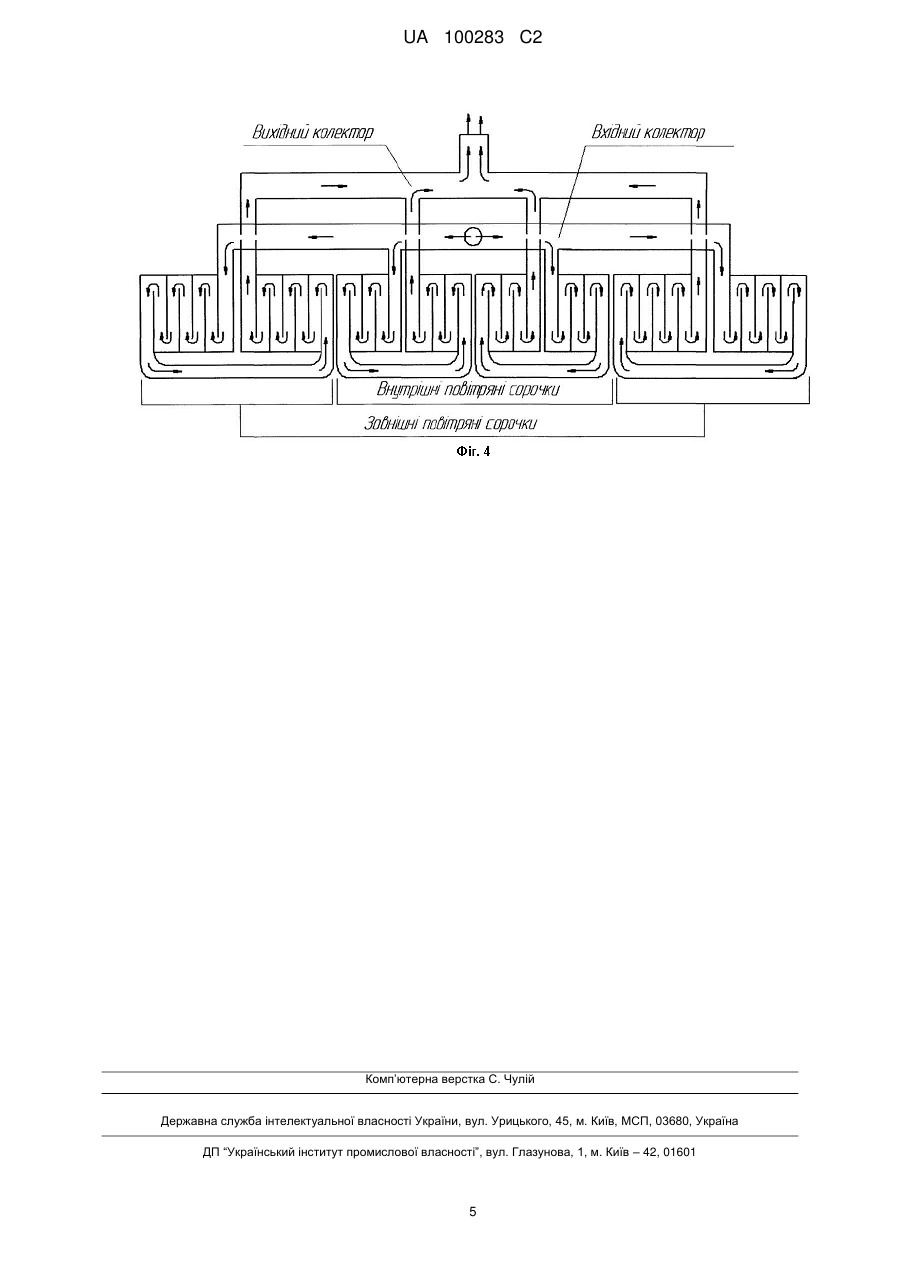

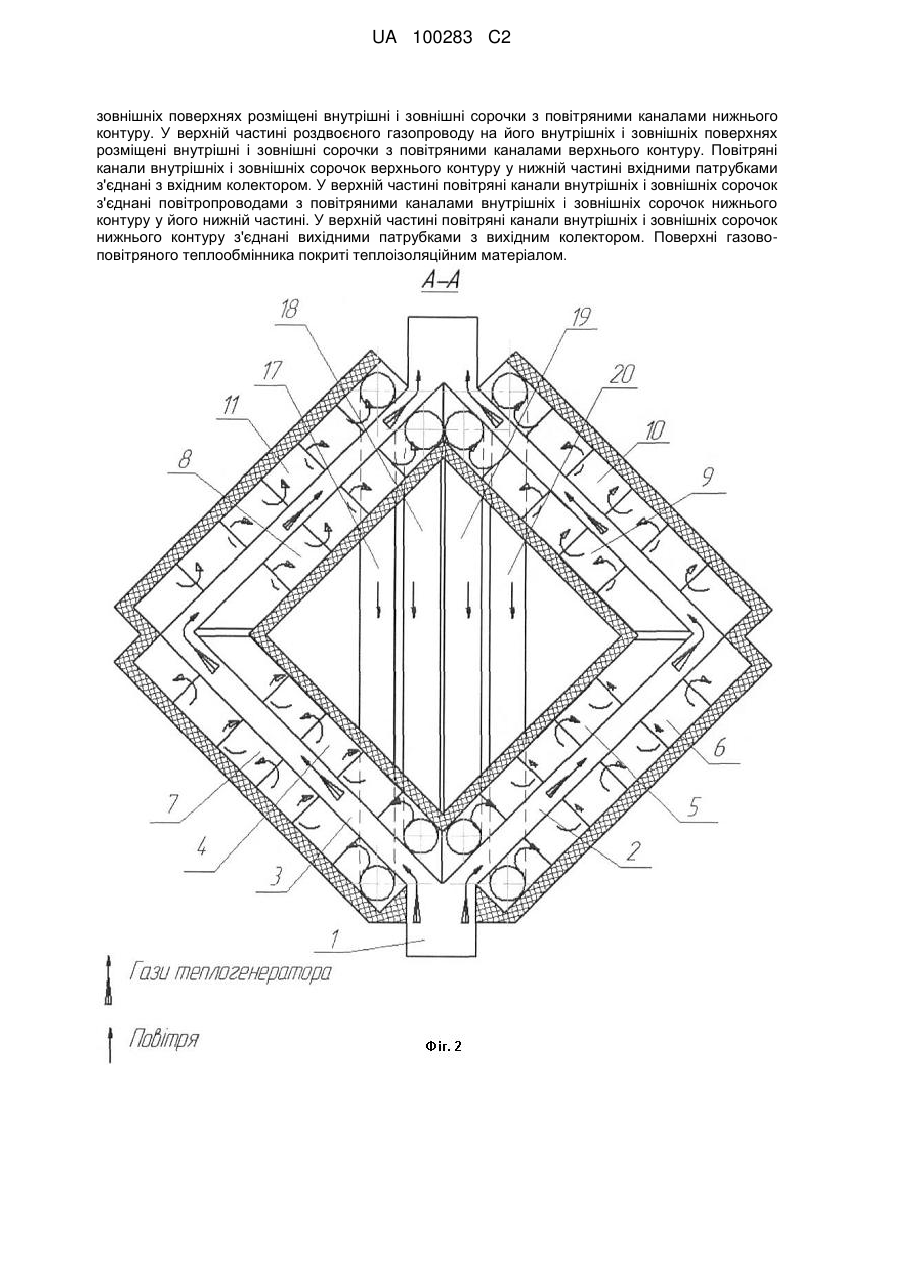

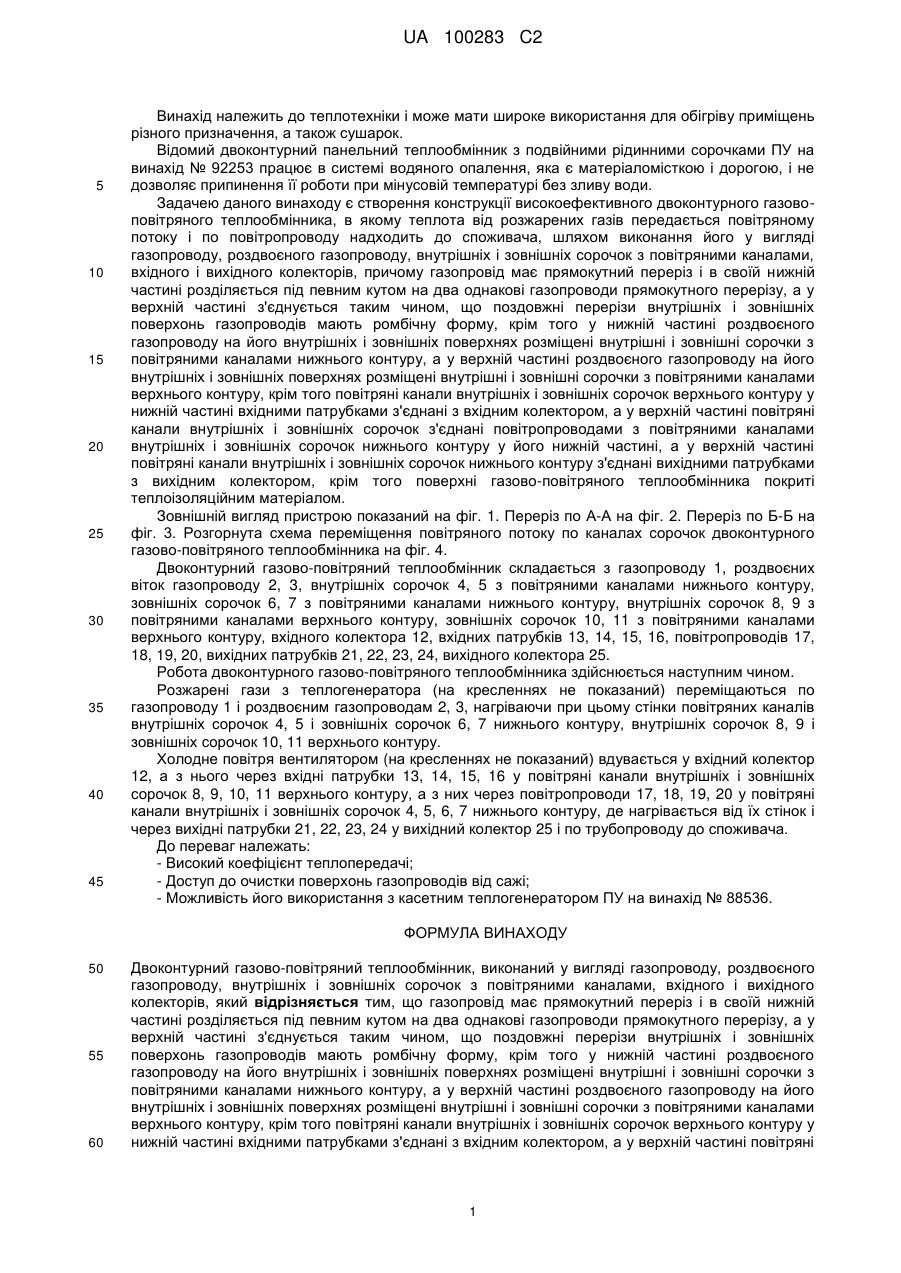

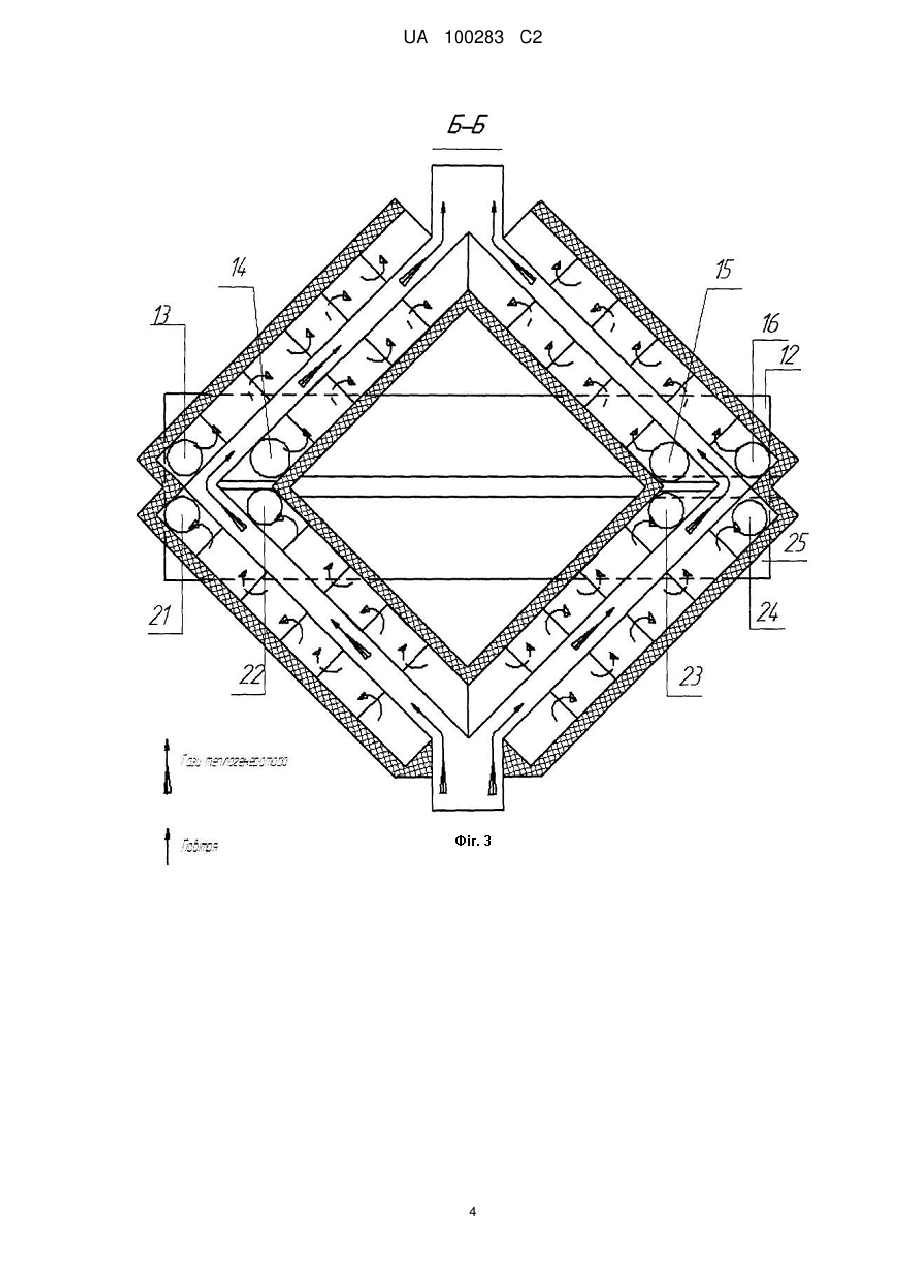

Реферат: Двоконтурний газово-повітряний теплообмінник виконаний у вигляді газопроводу, роздвоєного газопроводу, внутрішніх і зовнішніх сорочок з повітряними каналами, вхідного і вихідного колекторів. Газопровід має прямокутний переріз і в своїй нижній частині розділяється під певним кутом на два однакові газопроводи прямокутного перерізу, а у верхній частині з'єднується таким чином, що поздовжні перерізи внутрішніх і зовнішніх поверхонь газопроводів мають ромбічну форму. У нижній частині роздвоєного газопроводу на його внутрішніх і UA 100283 C2 (12) UA 100283 C2 зовнішніх поверхнях розміщені внутрішні і зовнішні сорочки з повітряними каналами нижнього контуру. У верхній частині роздвоєного газопроводу на його внутрішніх і зовнішніх поверхнях розміщені внутрішні і зовнішні сорочки з повітряними каналами верхнього контуру. Повітряні канали внутрішніх і зовнішніх сорочок верхнього контуру у нижній частині вхідними патрубками з'єднані з вхідним колектором. У верхній частині повітряні канали внутрішніх і зовнішніх сорочок з'єднані повітропроводами з повітряними каналами внутрішніх і зовнішніх сорочок нижнього контуру у його нижній частині. У верхній частині повітряні канали внутрішніх і зовнішніх сорочок нижнього контуру з'єднані вихідними патрубками з вихідним колектором. Поверхні газовоповітряного теплообмінника покриті теплоізоляційним матеріалом. UA 100283 C2 5 10 15 20 25 30 35 40 45 Винахід належить до теплотехніки і може мати широке використання для обігріву приміщень різного призначення, а також сушарок. Відомий двоконтурний панельний теплообмінник з подвійними рідинними сорочками ПУ на винахід № 92253 працює в системі водяного опалення, яка є матеріаломісткою і дорогою, і не дозволяє припинення її роботи при мінусовій температурі без зливу води. Задачею даного винаходу є створення конструкції високоефективного двоконтурного газовоповітряного теплообмінника, в якому теплота від розжарених газів передається повітряному потоку і по повітропроводу надходить до споживача, шляхом виконання його у вигляді газопроводу, роздвоєного газопроводу, внутрішніх і зовнішніх сорочок з повітряними каналами, вхідного і вихідного колекторів, причому газопровід має прямокутний переріз і в своїй нижній частині розділяється під певним кутом на два однакові газопроводи прямокутного перерізу, а у верхній частині з'єднується таким чином, що поздовжні перерізи внутрішніх і зовнішніх поверхонь газопроводів мають ромбічну форму, крім того у нижній частині роздвоєного газопроводу на його внутрішніх і зовнішніх поверхнях розміщені внутрішні і зовнішні сорочки з повітряними каналами нижнього контуру, а у верхній частині роздвоєного газопроводу на його внутрішніх і зовнішніх поверхнях розміщені внутрішні і зовнішні сорочки з повітряними каналами верхнього контуру, крім того повітряні канали внутрішніх і зовнішніх сорочок верхнього контуру у нижній частині вхідними патрубками з'єднані з вхідним колектором, а у верхній частині повітряні канали внутрішніх і зовнішніх сорочок з'єднані повітропроводами з повітряними каналами внутрішніх і зовнішніх сорочок нижнього контуру у його нижній частині, а у верхній частині повітряні канали внутрішніх і зовнішніх сорочок нижнього контуру з'єднані вихідними патрубками з вихідним колектором, крім того поверхні газово-повітряного теплообмінника покриті теплоізоляційним матеріалом. Зовнішній вигляд пристрою показаний на фіг. 1. Переріз по А-А на фіг. 2. Переріз по Б-Б на фіг. 3. Розгорнута схема переміщення повітряного потоку по каналах сорочок двоконтурного газово-повітряного теплообмінника на фіг. 4. Двоконтурний газово-повітряний теплообмінник складається з газопроводу 1, роздвоєних віток газопроводу 2, 3, внутрішніх сорочок 4, 5 з повітряними каналами нижнього контуру, зовнішніх сорочок 6, 7 з повітряними каналами нижнього контуру, внутрішніх сорочок 8, 9 з повітряними каналами верхнього контуру, зовнішніх сорочок 10, 11 з повітряними каналами верхнього контуру, вхідного колектора 12, вхідних патрубків 13, 14, 15, 16, повітропроводів 17, 18, 19, 20, вихідних патрубків 21, 22, 23, 24, вихідного колектора 25. Робота двоконтурного газово-повітряного теплообмінника здійснюється наступним чином. Розжарені гази з теплогенератора (на кресленнях не показаний) переміщаються по газопроводу 1 і роздвоєним газопроводам 2, 3, нагріваючи при цьому стінки повітряних каналів внутрішніх сорочок 4, 5 і зовнішніх сорочок 6, 7 нижнього контуру, внутрішніх сорочок 8, 9 і зовнішніх сорочок 10, 11 верхнього контуру. Холодне повітря вентилятором (на кресленнях не показаний) вдувається у вхідний колектор 12, а з нього через вхідні патрубки 13, 14, 15, 16 у повітряні канали внутрішніх і зовнішніх сорочок 8, 9, 10, 11 верхнього контуру, а з них через повітропроводи 17, 18, 19, 20 у повітряні канали внутрішніх і зовнішніх сорочок 4, 5, 6, 7 нижнього контуру, де нагрівається від їх стінок і через вихідні патрубки 21, 22, 23, 24 у вихідний колектор 25 і по трубопроводу до споживача. До переваг належать: - Високий коефіцієнт теплопередачі; - Доступ до очистки поверхонь газопроводів від сажі; - Можливість його використання з касетним теплогенератором ПУ на винахід № 88536. ФОРМУЛА ВИНАХОДУ 50 55 60 Двоконтурний газово-повітряний теплообмінник, виконаний у вигляді газопроводу, роздвоєного газопроводу, внутрішніх і зовнішніх сорочок з повітряними каналами, вхідного і вихідного колекторів, який відрізняється тим, що газопровід має прямокутний переріз і в своїй нижній частині розділяється під певним кутом на два однакові газопроводи прямокутного перерізу, а у верхній частині з'єднується таким чином, що поздовжні перерізи внутрішніх і зовнішніх поверхонь газопроводів мають ромбічну форму, крім того у нижній частині роздвоєного газопроводу на його внутрішніх і зовнішніх поверхнях розміщені внутрішні і зовнішні сорочки з повітряними каналами нижнього контуру, а у верхній частині роздвоєного газопроводу на його внутрішніх і зовнішніх поверхнях розміщені внутрішні і зовнішні сорочки з повітряними каналами верхнього контуру, крім того повітряні канали внутрішніх і зовнішніх сорочок верхнього контуру у нижній частині вхідними патрубками з'єднані з вхідним колектором, а у верхній частині повітряні 1 UA 100283 C2 5 канали внутрішніх і зовнішніх сорочок з'єднані повітропроводами з повітряними каналами внутрішніх і зовнішніх сорочок нижнього контуру у його нижній частині, а у верхній частині повітряні канали внутрішніх і зовнішніх сорочок нижнього контуру з'єднані вихідними патрубками з вихідним колектором, крім того поверхні газово-повітряного теплообмінника покриті теплоізоляційним матеріалом. 2 UA 100283 C2 3 UA 100283 C2 4 UA 100283 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
