Ін’єкційний пристрій

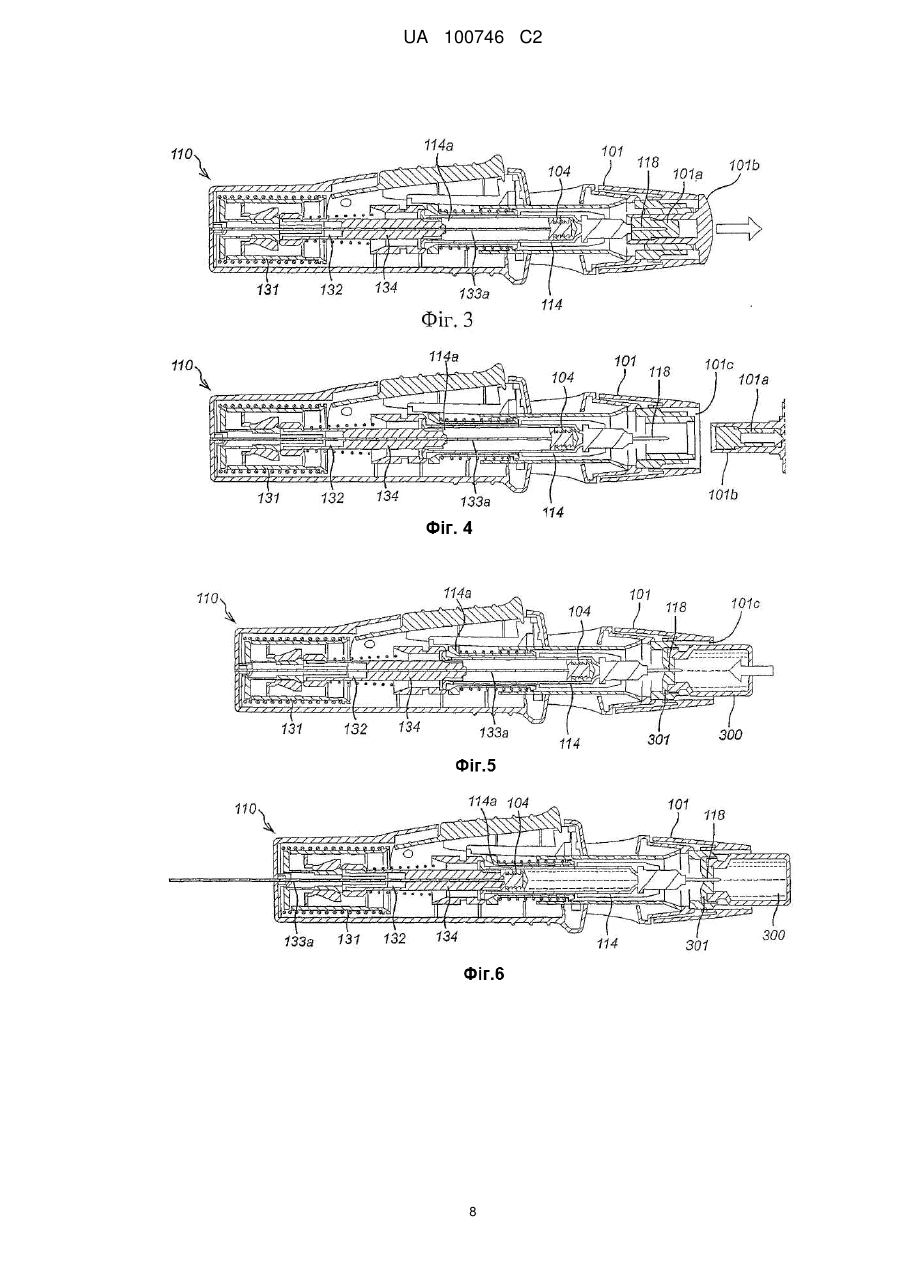

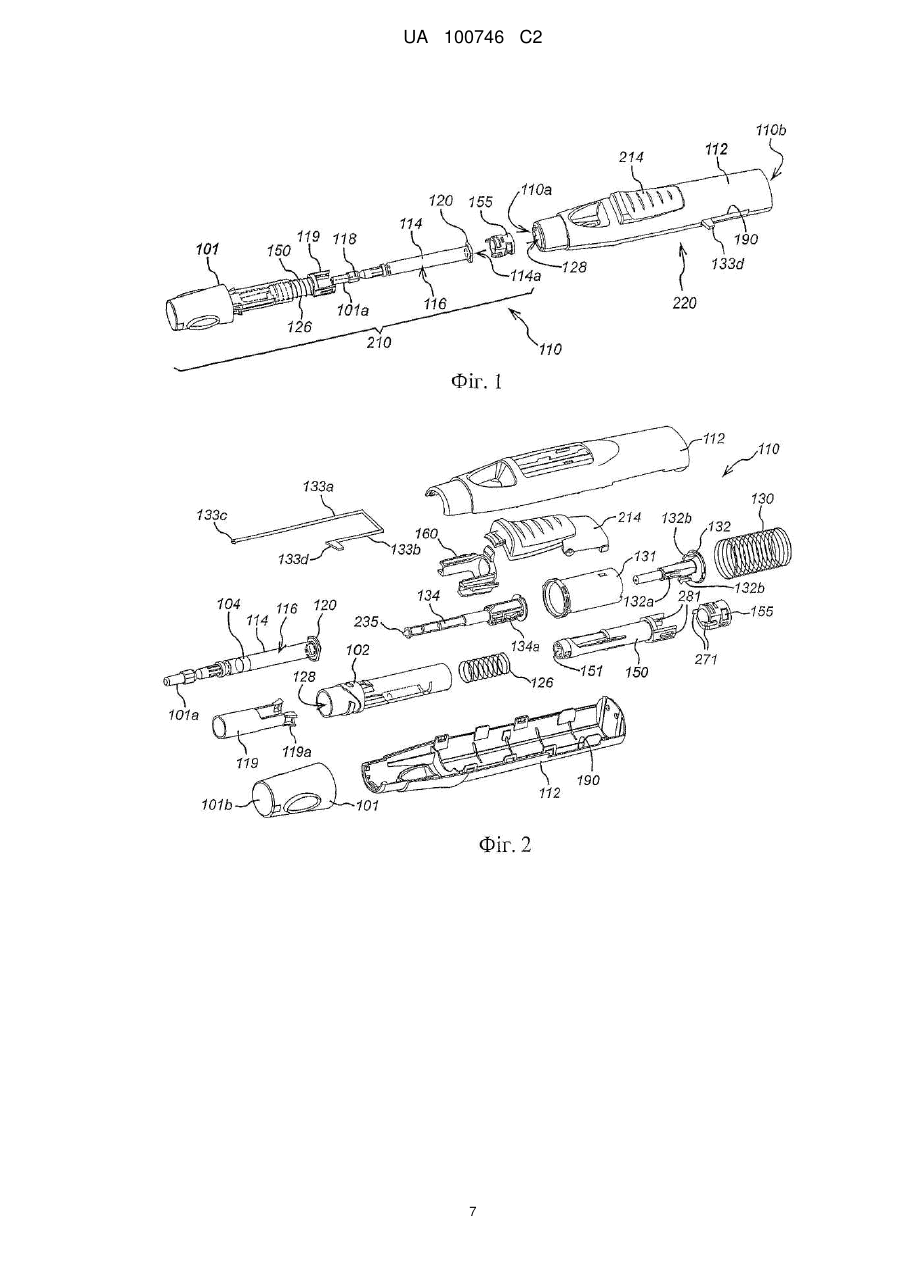

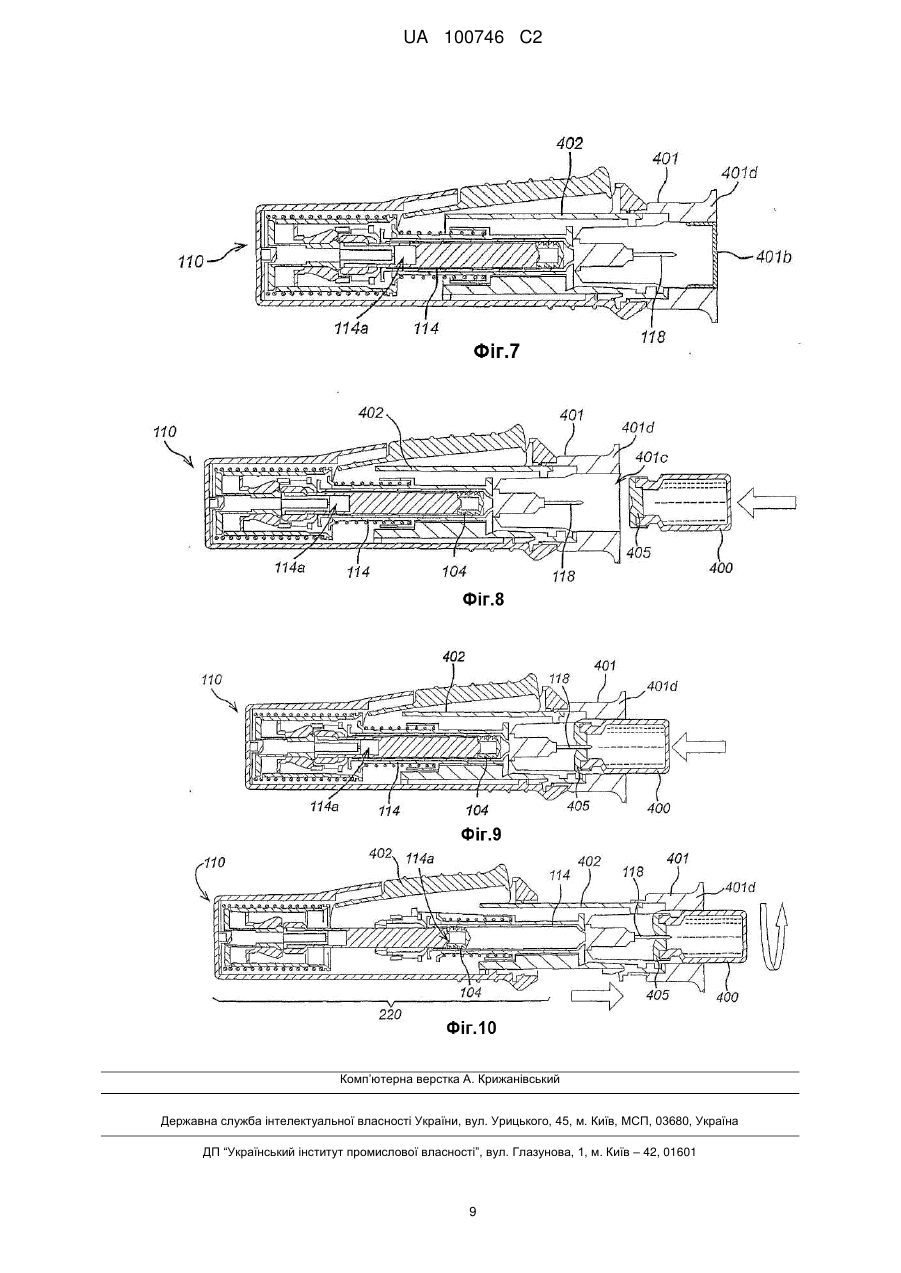

Реферат: Заявлений ін'єкційний пристрій містить корпус, що має випускний наконечник і розподільний поршень, який переміщується в ємності для текучого середовища для витіснення вмісту даної ємності через випускний наконечник, привід. Пристрій додатково містить з'єднувальний елемент, пристрій вміщення, який являє собою знімну заглушку. Знімна заглушка має відкритий кінець та виконана так, що видалення заглушки з корпусу відділяє ампулу від випускного наконечника, і засіб для переміщення розподільного поршня відносно ємності для текучого середовища з першого положення, в якому розподільний поршень розташований в ємності для текучого середовища суміжно до випускного наконечника, у друге положення, в якому розподільний поршень знаходиться на відстані від випускного наконечника, таким чином, витягуючи текуче середовище з ампули всередину ємності для текучого середовища. UA 100746 C2 (12) UA 100746 C2 UA 100746 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід стосується ін'єкційного пристрою для використання з ампулою. Рівень техніки Лікарські препарати для підшкірного введення можуть надаватися пацієнтам в ампулах для введення в домашніх умовах. У даний час пацієнт звичайно витягує лікарський засіб з ампули в шприц і виконує ін'єкцію вручну. Ринок пропонує все більше автоінжекторів для проведення ін'єкцій в домашніх умовах. Відомі автоінжектори, що виробляються і, які монтуються вже з наповненими попередньо шприцами, наприклад, з публікації заявки на міжнародний патент № 2006/106295, включений в даний документ за допомогою посилання. У цей час не існує простого способу для пацієнта переносити лікарський препарат для підшкірного введення з ампули в автоінжектор. Суть винаходу Даний винахід призначений для розв'язання вищезгаданих проблем. У першому аспекті даного винаходу надається ін'єкційний пристрій, що містить: корпус, пристосований для вміщення ємності для текучого середовища, що має випускний наконечник і розподільний поршень, який переміщується в ємності для текучого середовища з метою витіснення вмісту даної ємності через випускний наконечник; привід, пристосований, при приведенні його в дію, впливати на ємність для текучого середовища з метою висунення її з втягненого положення, в якому випускний наконечник знаходиться всередині корпусу, у висунене положення, в якому випускний наконечник виходить з корпусу, і впливу на розподільний поршень з метою витіснення вмісту ємності для текучого середовища через випускний наконечник; який відрізняється тим, що він містить: з'єднувальний елемент, пристосований вміщувати ампулу з текучим середовищем і приєднувати її до випускного наконечника; і засіб для переміщення розподільного поршня відносно ємності для текучого середовища з першого положення, в якому розподільний поршень розташовується в ємності суміжно до випускного наконечника, у друге положення, в якому розподільний поршень знаходиться на відстані від випускного наконечника, таким чином, витягуючи текуче середовище з ампули всередину ємності для текучого середовища. Забезпечення засобу для переміщення розподільного поршня відносно ємності для текучого середовища дозволяє наповнювати шприц ін'єкційного пристрою зі стандартної ампули, що значно полегшує застосування в домашніх умовах ін'єкційного пристрою для введення лікарських препаратів, які містяться в ампулах. У одному варіанті здійснення даного винаходу, ін'єкційний пристрій містить привідний блок, що включає в себе привід і розподільний поршень, і розподільний блок, що включає в себе з'єднувальний елемент і ємність для текучого середовища, в якому розподільний поршень з’єднаний з приводом, в якому привідний блок і розподільний блок пристосовані зміщуватися відносно один одного, в якому привідний блок і розподільний блок розташовані таким чином, що, коли вони відділені один від одного, розподільний поршень переміщується з його першого положення у друге положення, таким чином, переправляючи текуче середовище з ампули в ємність для текучого середовища. Переважно, розподільний блок пристосований переміщуватися, частково, всередині привідного блока. Переважно, розподільний блок і привідний блок пристосовані обертатися відносно один одного з положення розтискання, в якому розподільний блок може переміщуватися відносно привідного блока, в положення фіксації, в якому розподільний блок не може переміщуватися відносно привідного блока. З метою сприяти цьому, на одному з блоків - на розподільному блоці або на привідному блоці - можуть бути передбачені стопорні виступи, а на іншому з них відповідні пази. В альтернативному варіанті здійснення даного винаходу, засіб для переміщення містить повзун, який розміщений в корпусі і сполучається з розподільним поршнем. Повзун може містити елемент руху, що приводиться в дію користувачем, який виступає з корпусу. Повзун може знаходитися в магнітному зв'язку з розподільним поршнем. Як альтернатива, повзун може бути нерозривно (інтегрально) зв'язаний з розподільним поршнем. Пристрій вміщення може являти собою знімну заглушку, розташовану зверху випускного наконечника на ін'єкційному пристрої, в якому заглушка має відкритий кінець, пристосований вміщати ампулу, в якому знімна заглушка пристосована таким чином, що видалення заглушки з корпусу відділяє ампулу від випускного наконечника. Знімна заглушка може містити знімний 1 UA 100746 C2 5 10 15 20 25 30 35 40 45 50 55 60 захисний елемент зверху відкритого кінця, в якому знімний захисний елемент підлягає видаленню перед введенням ампули у відкритий кінець. Переважно, знімний захисний елемент містить захисний екран, який розташований зверху випускного наконечника, коли знімний захисний елемент знаходиться на своєму місці на знімній заглушці, і який видаляється з випускного наконечника, коли знімний захисний елемент видаляється зі знімної заглушки. При введенні ампули всередину з'єднувального елемента, випускний наконечник проколює ущільнюючий елемент ампули для утворення шляху для протікання текучого середовища між ампулою і ємністю для текучого середовища. Переважно, ємність для текучого середовища є шприцом, а випускний наконечник є голкою. Переважно, ін'єкційний пристрій містить роз'єднуючий механізм, пристосований, при приведенні його в дію, деблокувати привід з метою впливати на розподільний поршень, щоб перемістити шприц в його висунене положення і витіснити текуче середовище через випускний наконечник. В одному варіанті здійснення даного винаходу передбачений втягуючий механізм, пристосований переміщувати ємність для текучого середовища з висуненого положення у втягнене положення після того, як вміст ємності для текучого середовища був витіснений. Короткий опис креслень Один або більше варіантів здійснення даного винаходу описуються нижче з посиланням на супутні креслення, на яких: Фіг. 1 ілюструє вигляд в перспективі блоків ін'єкційного пристрою, згідно з одним варіантом здійснення даного винаходу; Фіг. 2 ілюструє компоненти ін'єкційного пристрою, згідно з варіантом здійснення, поданим на фіг. 1, в розібраному вигляді; Фіг. 3-6 ілюструють вигляди поперечного перерізу ін'єкційного пристрою, згідно з фіг. 1; і Фіг. 7-10 ілюструють вигляди збоку поперечного перерізу ін'єкційного пристрою, згідно з альтернативним варіантом здійснення даного винаходу. Докладний опис креслень На фіг. 1 і 2 представлений пристрій 110 подачі, згідно з даним винаходом, що має корпус 112 пристрою подачі з проксимальним кінцем 110b і дистальним кінцем 110а. Дистальний кінець 110а корпусу 112 має вихідний отвір 128, через який може висуватися кінець втулки 119. Пристрій 110 подачі змонтований з двох блоків, як показано на фіг. 1. Блок 210 подачі містить кінцеву частину 102, тримач 150 шприца, змінний роз'єднуючий елемент 155, втулку 119 і пружину 126, а також заглушку 101. Кінцева частина 102 оточує і підтримує тримач 150 шприца і з'єднує його із заглушкою 101 за допомогою гвинтового і поворотного з'єднання. Привідний блок 220 містить корпус 112 і привідний елементи і привідний механізми ін'єкційного пристрою 110, як буде описано нижче. При утворенні ін'єкційного пристрою 110 шляхом збирання двох блоків 220, 210, привідний блок 220 здатний приводити в дію шприц 114, який утримується блоком 210 подачі. Після приведення в дію, два блоки можуть бути роз'єднані, і привідний елементи і привідний механізми блока 220 запускаються для подальшого використання. Корпус 112 пристосований вміщувати шприц 114 для підшкірних ін'єкцій традиційного типу, який включає в себе корпус 116 шприца, що визначає резервуар і закінчується з одного кінця голкою 118 для підшкірних ін'єкцій, а з іншого - фланцем 120. Корпус 116 шприца має, по суті, сталий діаметр вздовж довжини резервуара і значно менший діаметр ближче до кінця шприца 114, який закінчується голкою для підшкірних ін'єкцій. Привідна муфта 134 діє через пробку шприца 114, щоб витіснити вміст шприца 114 крізь голку 118. Дана привідна муфта 134 утримує лікарський препарат, що підлягає введенню пацієнту, за допомогою поршня 104, в межах резервуара, що визначається корпусом шприца, а також дозволяє завантажувати лікарський препарат в шприц 114. Якщо шприц 114, що ілюструється, є шприцом для підшкірних ін'єкцій, це не обов'язково повинно бути так. Черезшкірні або балістичні шкірні і підшкірні шприци також можуть використовуватися з ін'єкційним пристроєм, згідно з даним винаходом. Як можна бачити на кресленні, шприц 114 вміщений в тримач 150 шприца всередині блока 210 подачі. Тримач 150 шприца має проксимальний кінець 151, через який виступає голка 118 шприца. Поворотна пружина 126, за допомогою опорного стояка 160 для поворотної пружини, зміщує шприц 114 з висуненого положення, в якому голка 118 висувається крізь отвір 128 в корпусі 112, у втягнене положення, в якому голка 118 міститься всередині корпусу 112. Тримач 150 шприца містить оболонку (не показана), всередину якої шприц 114 може бути вставлений з дистального кінця 170. Шприц 114 забезпечений ковпачком 101а зверху голки 118. Якби шприц вийшов з ладу або зламався, оболонка, яка оточує шприц 114 по його довжині, затримала б уламки шприца і знизила імовірність їх випадання з ін'єкційного пристрою 110. 2 UA 100746 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ковпачок 101а захищає голку 118 та ізолює її від забруднень до того, як ковпачок 101а буде видалений. Після введення шприца в блок 210 подачі, ковпачок 101а утримується заглушкою 101, яка розміщується з можливістю знімання на корпусі 112 зверху вихідного отвору 128. Всередині заглушки 101 ковпачок 101а утримується захисним елементом 101b, який можна зняти із заглушки 101, так що ковпачок 101а також видаляється, тим самим, відкриваючи вхід 101с, який є отвором, утвореним з відкритого кінця заглушки 101. Корпус 112 привідного блока 220 також містить привідний механізм 214 і привід, який тут має форму привідної пружини 130 стиснення. Зусилля від привідної пружини 130 передається через багатокомпонентний привід поршню шприца 114 для того, щоб перемістити шприц 114 з втягненого положення у висунуте положення і витіснити його вміст через голку 118. Привід виконує цю задачу шляхом прямого впливу на лікарський препарат і шприц 114. Статичне тертя (тертя спокою) між привідною муфтою 134 і корпусом 116 шприца спочатку гарантує, що вони просунуться уперед разом, доки поворотна пружина 126 не торкнеться дна або корпус 116 шприца не зустріне будь-яку іншу перешкоду (не показана), яка сповільнить його рух. Багатокомпонентний привід між привідною пружиною 130 і шприцом 114 складається з трьох основних компонентів. Втулка 131 приводу передає зусилля від привідної пружини 130 привідному елементу 132. Він, в свою чергу, передає зусилля вже згадуваній привідній муфті 134. Привідний елемент 132 включає в себе елемент 133 наповнення шприца, що приводиться в дію користувачем, який зчеплюється з привідною муфтою 134 зсередини за допомогою блокуючих елементів 133с і проходить за допомогою першого плеча 133а крізь привідний елемент 132. У зборці, в розвантаженому положенні, дистальний кінець 235 привідної муфти 134 знаходиться навпроти поршня 104 всередині шприца 114 з його дистального кінця, прилягаючи до з'єднання з голкою 118. Перше плече 133а з’єднане з проксимального кінця з другим плечем 133b, яке містить виступ 133d, що приводиться в дію користувачем. У зборці, виступ 133d, що приводиться в дію користувачем, виходить за межі корпусу через проріз 190. Ще один проріз (не показаний) на проксимальному кінці корпусу 112 дозволяє першому і другому плечам 133а, 133b виходити за межі корпусу 112, коли елемент 133 наповнення шприца і поршень 104 зміщуються проксимально за допомогою ковзного виступу 133а, що приводиться в дію користувачем, в проксимальне положення, суміжно з відкритим кінцем 114а шприца 114. У завантаженому положенні, привідний елемент 132 блокується відносно привідної муфти 134 за допомогою стопорних ніжок 132а, 134а на привідному елементі 132 і привідній муфті 134. Таким чином, привідна муфта 134 тепер може рухатися разом з втулкою 131 приводу при розблокуванні привідної пружини 130. В альтернативному варіанті здійснення даного винаходу елемент 133 наповнення шприца може бути безпосередньо з’єднаний з поршнем через отвір в першому плечі 133а, а привідна муфта 134 може знаходитися в проксимальному положенні з відкритого кінця 114а шприца 114. Елемент 133 наповнення шприца потім приводиться в дію з метою змістити поршень 104, щоб зберегти проксимальне положення з відкритого кінця 114а шприца 114, суміжно з муфтою 134 шприца. Привідний механізм 214, у вигляді спускового механізму, передбачений на корпусі 112 на відстані від вихідного отвору 128. При роботі, спусковий механізм служить для роз'єднання втулки 131 приводу і корпусу 112, дозволяючи втулці рухатися відносно корпусу 112 під впливом привідної пружини 130. Тоді робота пристрою відбувається таким чином. Ковзна втулка 119 і блокуючий елемент 119а ковзної втулки перешкоджають приведенню в дію привідного механізму 214, коли ковзна втулка 119 знаходиться в найбільш дистальному положенні, виступаючи з вихідного отвору 128. Коли дистальний кінець ковзної втулки розміщується навпроти тканини або відсувається у вихідний отвір, блокуючий елемент 119а більше не впливає на привідний механізм 214, і привідний механізм може бути приведений в дію. Потім привідний механізм запускається, і привідна пружина 130 відпускається. Привідна пружина 130 рухає втулку 131 приводу, втулка 131 приводу рухає привідний елемент 132, а привідний елемент 132 рухає привідну муфту 134. Привідна муфта 134 переміщується і, в результаті статичного тертя і гідростатичних сил, діючих через лікарський препарат, що підлягає введенню пацієнту, рухає корпус 116 шприца, долаючи опір поворотної пружини 126. Корпус 116 шприца рухає тримач 150 шприца, який, в свою чергу, рухає опорний стояк 160 для поворотної пружини і стискає поворотну пружину 126. Голка 118 для підшкірних ін'єкцій виходить з вихідного отвору 128 корпусу 112. Дана дія продовжується, доки поворотна пружина 126 не торкнеться дна або корпус 116 шприца не зустріне будь-яку іншу перешкоду (не показана), яка сповільнить його рух. Оскільки статичне тертя між привідною муфтою 134 і корпусом 116 шприца і гідростатичні сили, діючими через лікарський препарат, що підлягає введенню пацієнту, не достатні для опору повній рушійній силі, що розвивається привідною 3 UA 100746 C2 5 10 15 20 25 30 35 40 45 50 55 60 пружиною 130, на даному етапі привідна муфта 134 починає переміщуватися всередині корпусу 116 шприца, і лікарський препарат починає витіснятися. Динамічне тертя (тертя руху) між привідною муфтою 134 і корпусом 116 шприца і гідростатичні сили, тепер діючими через лікарський препарат, що підлягає введенню пацієнту, однак, достатні для витримування поворотної пружини 126 в стиснутому стані, так що голка 118 для підшкірних ін'єкцій залишається висуненою. До того, як привідна муфта 134 закінчує своє переміщення в межах корпусу 116 шприца, тобто до того, як вміст шприца повністю витіснений, гнучкі стопорні ніжки 134b, що з'єднують привідний елемент 132 і привідну муфту 134, досягають змінного роз'єднуючого елемента 155, з’єднаного з дистальним кінцем тримача 150 шприца. Змінний роз'єднуючий елемент 155, по суті, є звуженням, яке переміщує гнучкі стопорні ніжки 132b в таке положення, що вони більше не з'єднують привідний елемент 132 і привідну муфту 134. Коли це відбувається, привідний елемент 132 більше не впливає на привідну муфту 134, що дозволяє привідному елементу 132 пересуватися відносно привідної муфти 134. Отже, привідна муфта 134 продовжує рухатися в межах корпусу 116 шприца, а лікарський препарат продовжує витіснятися. Таким чином, поворотна пружина 126 залишається стиснутою, і голка для підшкірних ін'єкцій залишається висуненою. Через деякий час привідна муфта 134 завершує своє переміщення всередині корпусу 116 шприца і далі не може рухатися. На даному етапі вміст шприца 114 вже повністю витіснений, і зусилля, прикладене привідною пружиною 130, утримує привідну муфту 134 в її кінцевому положенні, дозволяючи привідному елементу 132 продовжувати свій рух. Гнучкі стопорні ніжки, зв'язуючі втулку 131 приводу з привідним елементом 132, досягають іншого звуження всередині корпусу 112. Дане звуження рухає гнучкі стопорні ніжки таким чином, що вони більше не з'єднують втулку 131 приводу з привідним елементом 132. Як тільки це відбувається, втулка 131 приводу більше не впливає на привідний елемент 132, що дозволяє їм переміщуватися відносно один одного. На даному етапі, зусилля, що розвиваються привідною пружиною 130, більше не передаються шприцу 114. Єдиним зусиллям, діючим на шприц, буде зусилля повернення від поворотної пружини 126, яке діє на кінець шприца 114, найближчий до голки 118, через опорний стояк 160 для поворотної пружини і тримача 150 шприца. Отже, шприц 114 повертається в його втягнене положення, і ін'єкційний цикл завершується. Фіг. 3-6 ілюструють один варіант здійснення ін'єкційного пристрою 110 і етапи його завантаження текучим середовищем з ампули 300 перед ін'єкцією. Ампула 300 має стандартний розмір і містить ущільнюючий елемент 301, що герметизує ампулу. Ущільнюючий елемент 301 може мати вигляд гнучкої мембрани, яка може проколюватися голкою 118. Вхід 101с в заглушці 101 має таку величину і розміри, щоб вміщувати ампулу 300 і утримувати її, доки текуче середовище з ампули витягується в шприц 114. Цей процес відбувається таким чином. Як показано на фіг. 4, ущільнюючий елемент 101b видаляється із заглушки 101, тоді як заглушка 101 залишається на своєму місці на корпусі 112. Одночасно з цим видаляється ковпачок 101а з голки 118 і відкривається вхід 101с, в який виходить голка 118. Ампула 300 спочатку вставляється з кінця входу 101с, тобто з кінця, який включає в себе ущільнюючий елемент 301. Коли ампула 300 вставлена, голка проколює ущільнюючий елемент 301 і проходить всередину ампули 300, так що кінчик голки занурюється в текуче середовище, що міститься в ампулі 300. Переважно, в даний момент ін'єкційний пристрій 110 розташовується таким чином, щоб його подовжня вісь проходила вертикально, при розміщенні ампули 300 як можна ближче до землі. Сила тяжіння впливає на текуче середовище в ампулі 300, утримуючи її на дні ампули, так що текуче середовище може бути витягнуте. Тепер користувач може ввести в дію елемент 133 наповнення шприца за допомогою зміщення виступу 133d в напрямку проксимального кінця ін'єкційного пристрою 110. Це примушує поршень 104 в шприці 114 рухатися з розвантаженого положення до проксимального кінця шприца 114 в завантажене положення і витягувати текуче середовище з ампули 300 в шприц 114 шляхом зниження тиску в шприці 114. Коли елемент 133 наповнення шприца досягає свого завантаженого положення, тобто самої проксимальної точки прорізу 190, шприц 114 заповнюється текучим середовищем з ампули 300. Тепер ампулу 300 можна видалити з ін'єкційного пристрою 110 шляхом видалення заглушки 101, так що ін'єкційний пристрій 110 готовий до використання, за допомогою розміщення дистального кінця ковзної втулки 119 на тканині пацієнта і приведення в дію привідного механізму 214. На фіг. 7-10 представлений альтернативний варіант здійснення ін'єкційного пристрою 110 і етапи його завантаження текучим середовищем з ампули 400 перед ін'єкцією. Конструкція ін'єкційного пристрою 110, згідно з даним альтернативним варіантом здійснення, є аналогічною 4 UA 100746 C2 5 10 15 20 25 30 35 40 варіанту здійснення, поданому на фіг. 1 і 2, за винятком відмінностей, що пояснюються нижче. Так само, як для варіанта здійснення, показаного на фіг. 3а-3d, ампула 400 має стандартний розмір і містить ущільнюючий елемент 405, що герметизує ампулу 400. Ущільнюючий елемент 405 може мати вигляд гнучкої мембрани, яка може проколюватися голкою 118. У даному альтернативному варіанті здійснення, заглушка 401 блока 210 подачі містить ущільнюючий елемент 401b і фланець 401d на його дистальному кінці. Заглушка 401 також з’єднана з кінцевою частиною 402 блока 210 подачі, який може пересуватися і обертатися всередину і назовні з корпусу 112 між розвантаженим і завантаженим положеннями. У висуненому завантаженому положенні, кінцеву частину 402 можна обертати для фіксації її положення відносно корпусу 112. Як і для варіанта здійснення, описаного за допомогою фіг. 1 і 2, кінцева частина 402 підтримує шприц 114, який переміщується разом з ділянкою шприца відносно привідної муфти 134, яка, в даному альтернативному варіанті здійснення, закріплена на привідному елементі 132. У даному альтернативному варіанті здійснення, елемент наповнення шприца відсутній. Вхід 401с в заглушці 101 має такі величину і розміри, щоб вміщати ампулу 400 і утримувати її, доки текуче середовище з ампули витягується в шприц 114. Цей процес відбувається таким чином. Як показано на фіг. 8, ущільнюючий елемент 401b видаляється із заглушки 401, тоді як заглушка 401 залишається на своєму місці на корпусі 112. Одночасно з цим видаляється ковпачок 101а з голки 118 і відкривається вхід 401с, в який виходить голка 118. Ампула 400 спочатку вставляється з кінця входу 401с, тобто з кінця, який включає в себе ущільнюючий елемент 401. Коли ампула 400 вставлена, голка проколює ущільнюючий елемент 401 і проходить всередину ампули 400, так що кінчик голки занурюється в текуче середовище, що міститься в ампулі 400. Переважно, в даний момент ін'єкційний пристрій 110 розташовується таким чином, щоб його подовжня вісь проходила вертикально, при розміщенні ампули 400 як можна ближче до землі. Сила тяжіння впливає на текуче середовище в ампулі 400, утримуючи її на дні ампули, так що текуче середовище може бути витягнуте. Тепер користувач може змістити блок 210 подачі відносно привідного блока 220 за допомогою, наприклад, натиснення на фланець 401d, з метою примусити заглушку 401 і кінцеву частину 402, включаючи шприц 114, відсунутися від дистального кінця привідного блока 220. Це змушує поршень 104, що утримується привідною муфтою 134, в шприці 114 переміщуватися з його розвантаженого положення до проксимального відкритого кінця 114а шприца 114 в завантажене положення і витягувати текуче середовище з ампули 400 в шприц 114 шляхом зниження тиску в шприці 114. Коли блок 210 подачі повністю висунутий з привідного блока 220, заглушка 401 і кінцева частина 402 можуть бути повернуті для блокування і запобігання подальшому подовжньому руху блока 210 подачі відносно привідного блока 220. Зараз шприц 114 заповнений текучим середовищем з ампули 400. Тепер ампулу 400 можна видалити з ін'єкційного пристрою 110 шляхом видалення заглушки 101, наприклад, за допомогою подальшого обертання, так що ін'єкційний пристрій 110 готовий до використання, шляхом розміщення дистального кінця ковзної втулки 119 на тканині пацієнта і приведення в дію привідного механізму 214. Зрозуміло, передбачається, що даний опис даного винаходу був даний вище виключно як приклад, і можуть бути зроблені модифікації в деталях в рамках об'єму даного винаходу. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Ін'єкційний пристрій, який містить: корпус, пристосований для вміщення ємності для текучого середовища, що має випускний наконечник і розподільний поршень, який переміщується в ємності для текучого середовища для витіснення вмісту даної ємності через випускний наконечник; привід, пристосований, при приведенні його в дію, впливати на ємність для текучого середовища для висунення її з втягненого положення, в якому випускний наконечник знаходиться всередині корпусу, у висунене положення, в якому випускний наконечник виходить з корпусу, і впливати на розподільний поршень для витіснення вмісту ємності для текучого середовища через випускний наконечник; який відрізняється тим, що містить: з'єднувальний елемент, пристосований вміщувати ампулу з текучим середовищем і приєднувати її до випускного наконечника, пристрій вміщення, який являє собою знімну заглушку, розташовану зверху випускного наконечника на ін'єкційному пристрої, причому вказана заглушка має відкритий кінець, пристосований для вміщення ампули, при цьому знімна заглушка виконана так, що видалення заглушки з корпусу відділяє ампулу від випускного наконечника; і 5 UA 100746 C2 5 10 15 20 25 30 35 40 45 засіб для переміщення розподільного поршня відносно ємності для текучого середовища з першого положення, в якому розподільний поршень розташований в ємності для текучого середовища суміжно до випускного наконечника, у друге положення, в якому розподільний поршень знаходиться на відстані від випускного наконечника, таким чином, витягуючи текуче середовище з ампули всередину ємності для текучого середовища. 2. Ін'єкційний пристрій за п. 1, який містить привідний блок, що включає в себе привід і розподільний поршень, і розподільний блок, який включає в себе з'єднувальний елемент і ємність для текучого середовища, при цьому розподільний поршень з'єднаний з приводом, і привідний блок і розподільний блок пристосовані для зміщення відносно один одного, причому привідний блок і розподільний блок розташовані таким чином, що, коли вони відділені один від одного, розподільний поршень переміщується з його першого положення у друге положення, таким чином, переправляючи текуче середовище з ампули в ємність для текучого середовища. 3. Ін'єкційний пристрій за п. 2, в якому розподільний блок пристосований для переміщення, частково, всередині привідного блока. 4. Ін'єкційний пристрій за п. 2 або п. 3, в якому розподільний блок і привідний блок пристосовані для обертання відносно один одного з положення розтискання, в якому розподільний блок може переміщуватися відносно привідного блока, в положення фіксації, в якому розподільний блок не може переміщуватися відносно привідного блока. 5. Ін'єкційний пристрій за п. 1, в якому засіб для переміщення містить повзун, який розміщений в корпусі і сполучається з розподільним поршнем. 6. Ін'єкційний пристрій за п. 5, в якому повзун містить елемент руху, який виступає з корпусу, що приводиться в дію користувачем. 7. Ін'єкційний пристрій за п. 5 або п. 6, в якому повзун знаходиться в магнітному зв'язку з розподільним поршнем. 8. Ін'єкційний пристрій за п. 5 або п. 6, в якому повзун інтегрально приєднаний до розподільного поршня. 9. Ін'єкційний пристрій за п. 1, в якому знімна заглушка містить знімний захисний елемент зверху відкритого кінця, де знімний захисний елемент підлягає видаленню перед введенням ампули у відкритий кінець. 10. Ін'єкційний пристрій за п. 9, в якому знімний захисний елемент містить захисний екран, який розташований зверху випускного наконечника, коли знімний захисний елемент знаходиться на своєму місці на знімній заглушці, і який видаляється з випускного наконечника, коли знімний захисний елемент видаляється зі знімної заглушки. 11. Ін'єкційний пристрій за будь-яким з попередніх пунктів, в якому, при введенні ампули всередину з'єднувального елемента, випускний наконечник проколює ущільнюючий елемент ампули для утворення шляху для протікання текучого середовища між ампулою і ємністю для текучого середовища. 12. Ін'єкційний пристрій за будь-яким з попередніх пунктів, в якому ємність для текучого середовища є шприцом, а випускний наконечник є голкою. 13. Ін'єкційний пристрій за будь-яким з попередніх пунктів, який містить роз'єднуючий механізм, пристосований, при приведенні його в дію, деблокувати привід для впливання на розподільний поршень, щоб перемістити шприц в його висунене положення і витіснити текуче середовище через випускний наконечник. 14. Ін'єкційний пристрій за будь-яким з попередніх пунктів, що містить втягуючий механізм, пристосований переміщувати ємність для текучого середовища з висуненого положення у втягнене положення після того, як вміст ємності для текучого середовища був витіснений. 6 UA 100746 C2 7 UA 100746 C2 8 UA 100746 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
