Каркасна система
Формула / Реферат

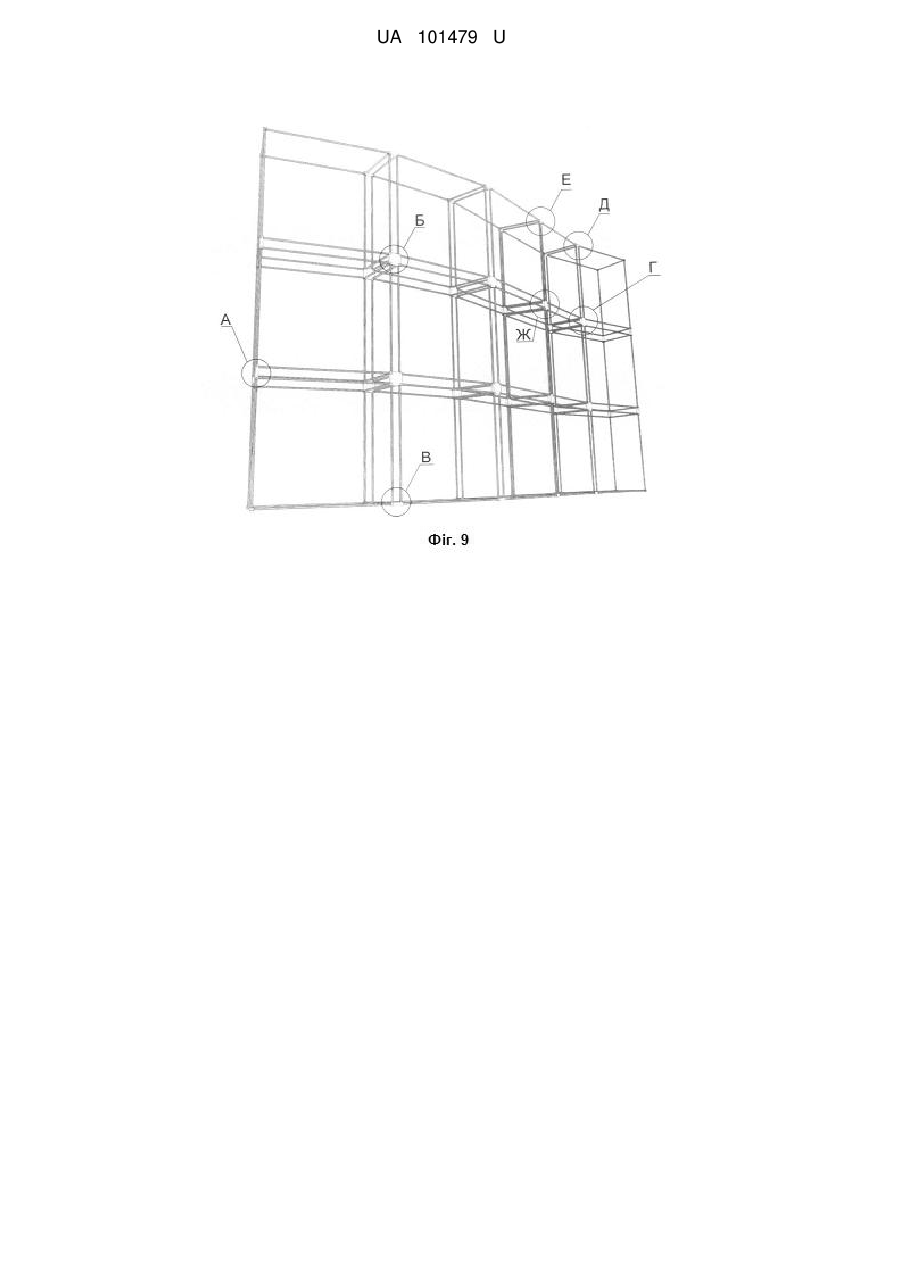

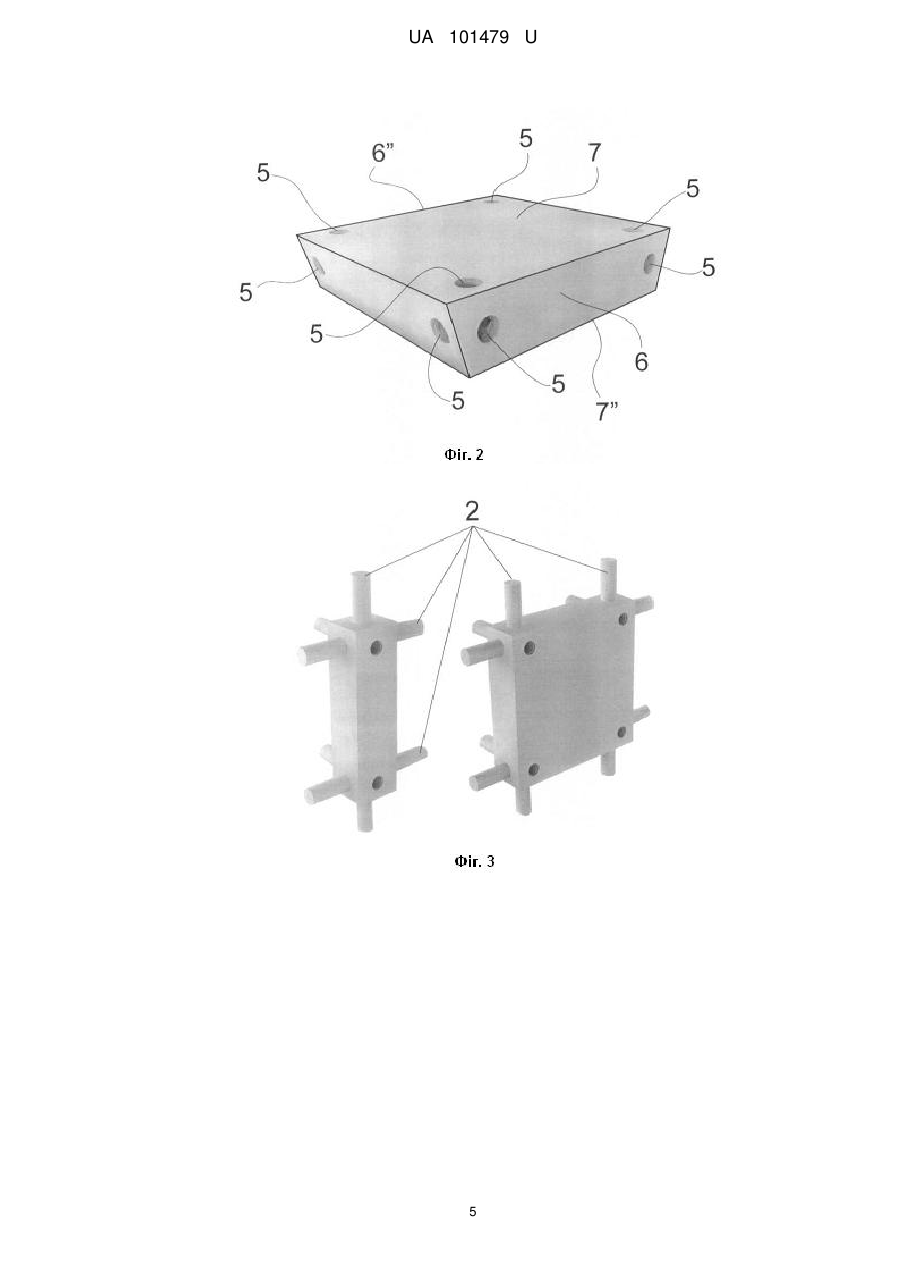

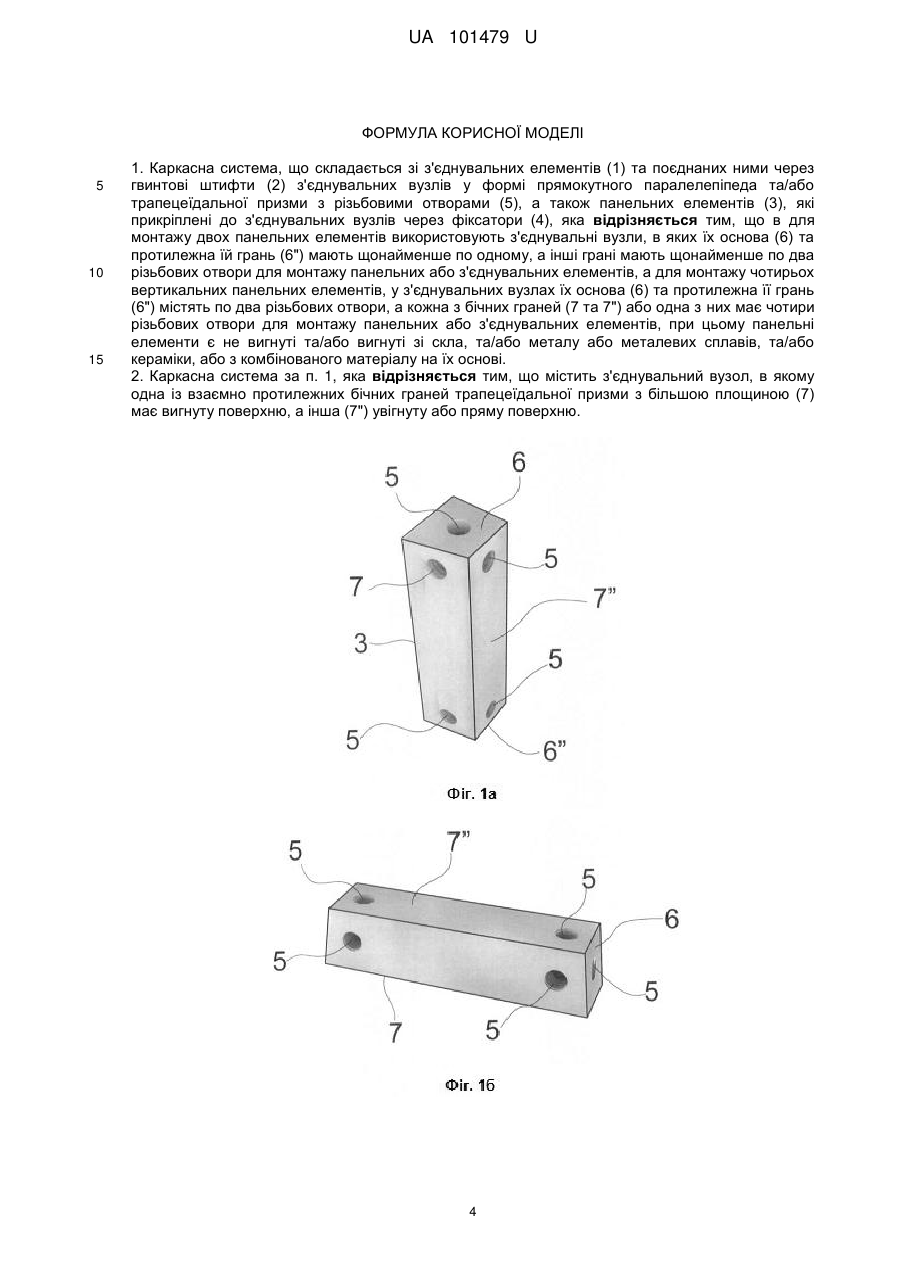

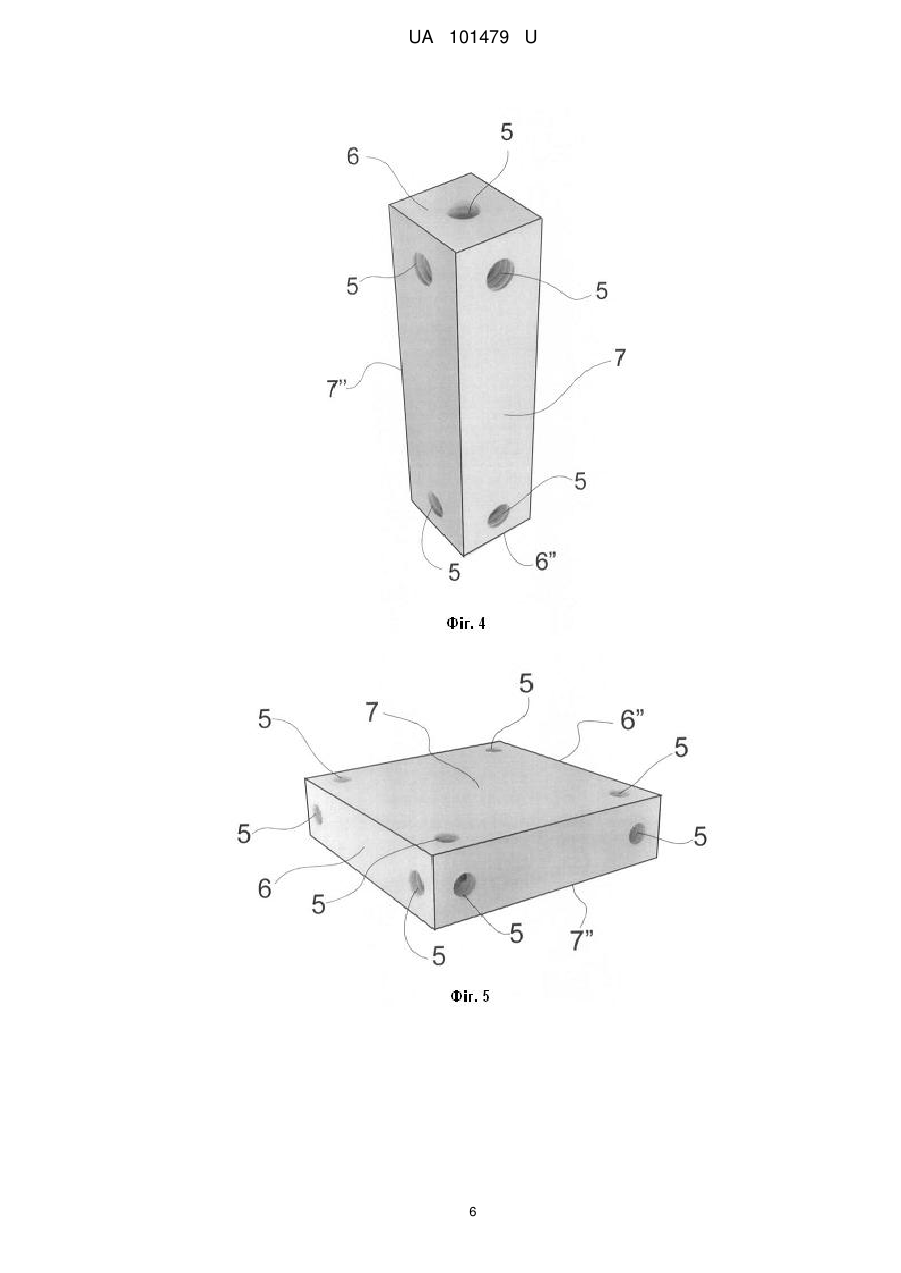

1. Каркасна система, що складається зі з'єднувальних елементів (1) та поєднаних ними через гвинтові штифти (2) з'єднувальних вузлів у формі прямокутного паралелепіпеда та/або трапецеїдальної призми з різьбовими отворами (5), а також панельних елементів (3), які прикріплені до з'єднувальних вузлів через фіксатори (4), яка відрізняється тим, що в для монтажу двох панельних елементів використовують з'єднувальні вузли, в яких їх основа (6) та протилежна їй грань (6") мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних або з'єднувальних елементів, а для монтажу чотирьох вертикальних панельних елементів, у з'єднувальних вузлах їх основа (6) та протилежна її грань (6") містять по два різьбових отвори, а кожна з бічних граней (7 та 7") або одна з них має чотири різьбових отвори для монтажу панельних або з'єднувальних елементів, при цьому панельні елементи є не вигнуті та/або вигнуті зі скла, та/або металу або металевих сплавів, та/або кераміки, або з комбінованого матеріалу на їх основі.
2. Каркасна система за п. 1, яка відрізняється тим, що містить з'єднувальний вузол, в якому одна із взаємно протилежних бічних граней трапецеїдальної призми з більшою площиною (7) має вигнуту поверхню, а інша (7") увігнуту або пряму поверхню.
Текст

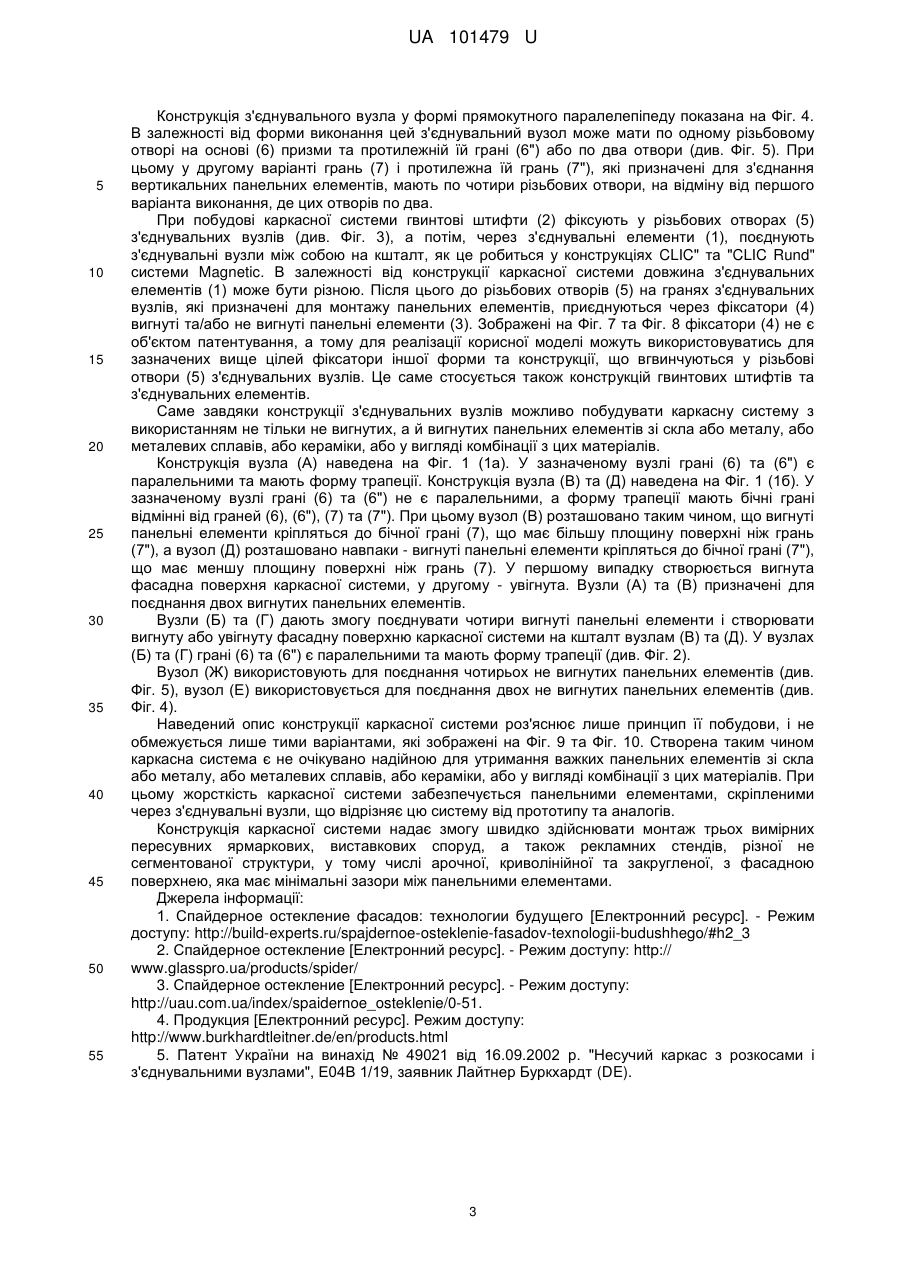

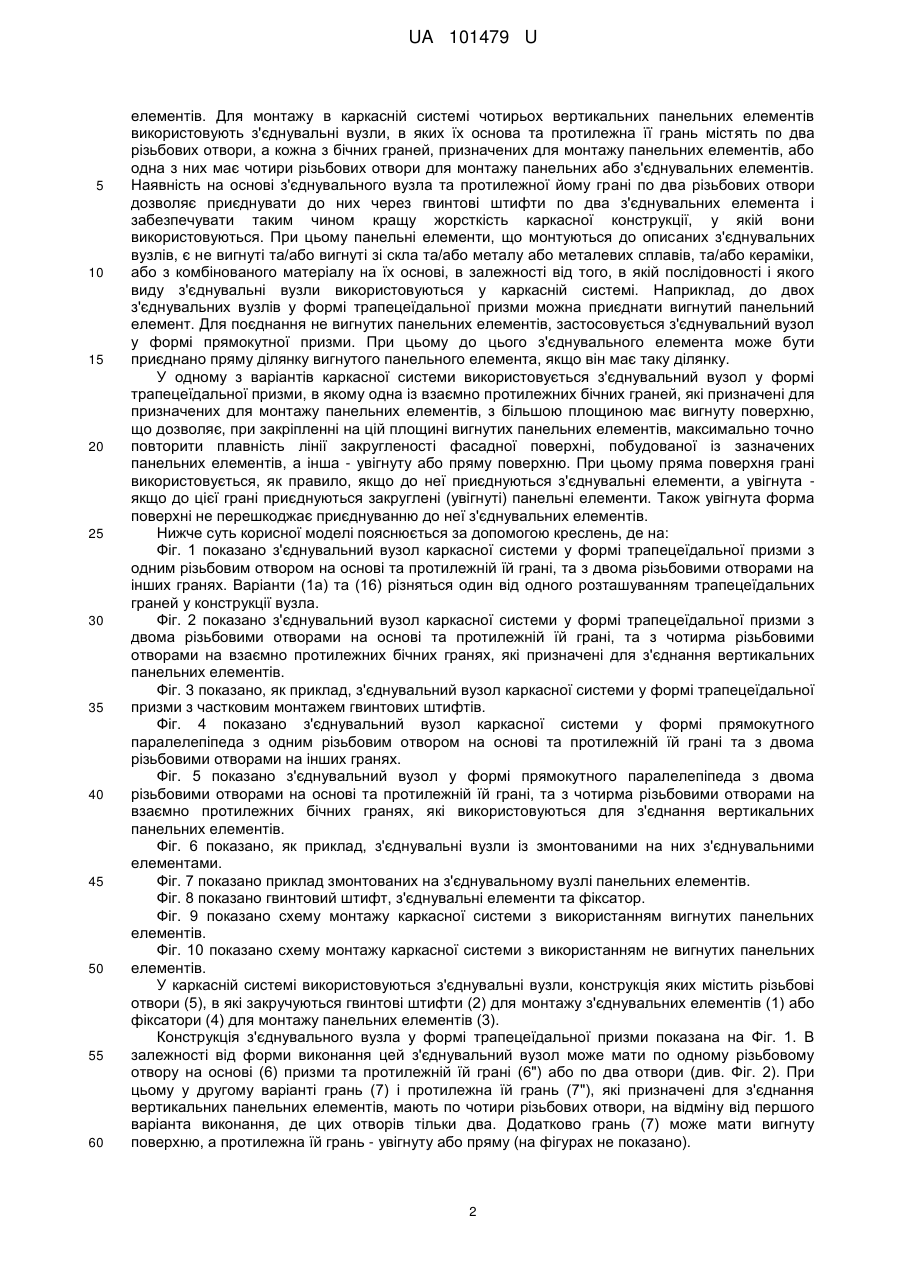

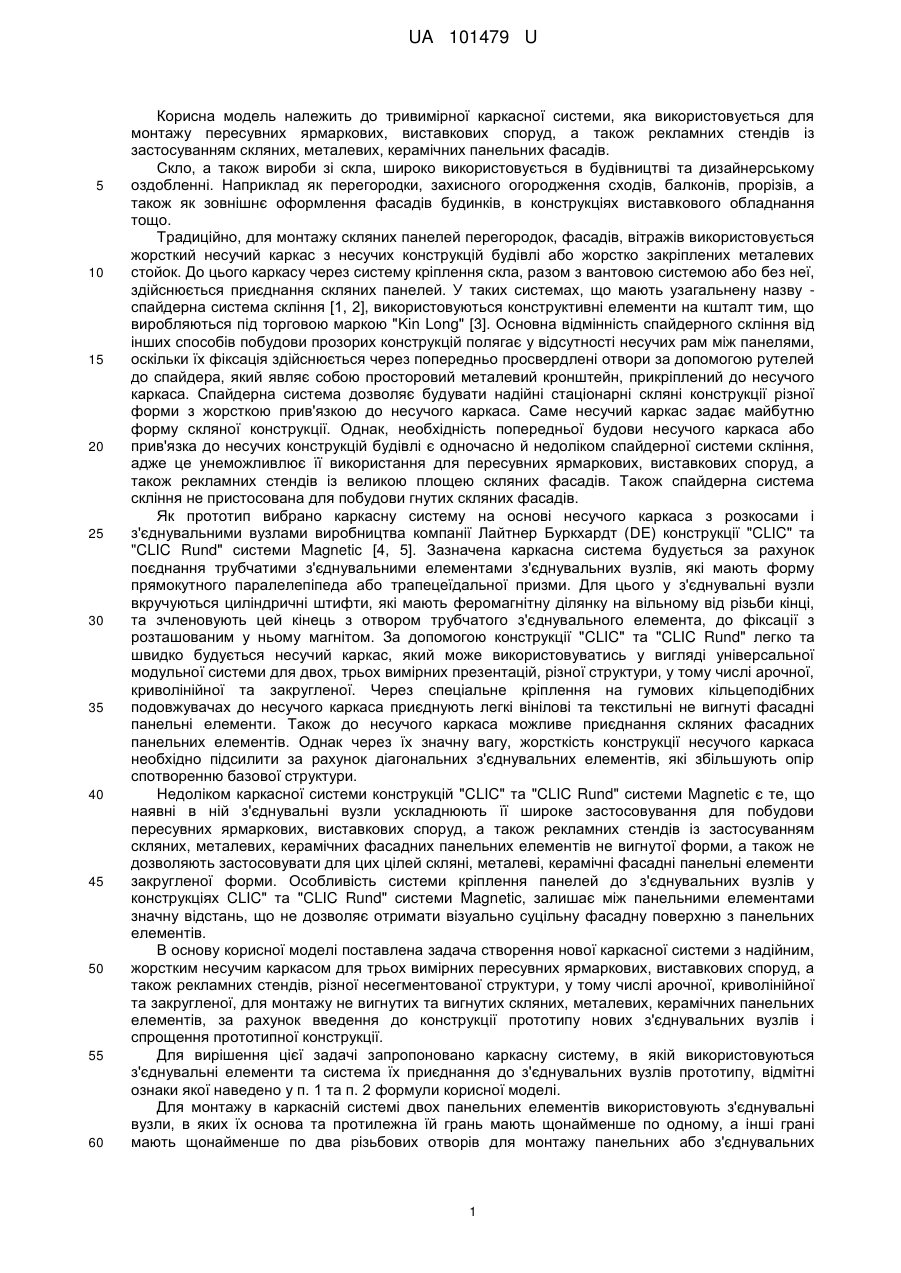

Реферат: Каркасна система складається зі з'єднувальних елементів та поєднаних ними через гвинтові штифти з'єднувальних вузлів у формі прямокутного паралелепіпеда та/або трапецеїдальної призми з різьбовими отворами, а також панельних елементів, які прикріплені до з'єднувальних вузлів через фіксатори. Для монтажу двох панельних елементів використовують з'єднувальні вузли, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних або з'єднувальних елементів. Для монтажу чотирьох вертикальних панельних елементів у з'єднувальних вузлах їх основа та протилежна її грань містять по два різьбових отвори, а кожна з бічних граней або одна з них має чотири різьбових отворів для монтажу панельних або з'єднувальних елементів. При цьому панельні елементи є не вигнуті та/або вигнуті зі скла, та/або металу або металевих сплавів, та/або кераміки, або з комбінованого матеріалу на їх основі. UA 101479 U (12) UA 101479 U UA 101479 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тривимірної каркасної системи, яка використовується для монтажу пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, керамічних панельних фасадів. Скло, а також вироби зі скла, широко використовується в будівництві та дизайнерському оздобленні. Наприклад як перегородки, захисного огородження сходів, балконів, прорізів, а також як зовнішнє оформлення фасадів будинків, в конструкціях виставкового обладнання тощо. Традиційно, для монтажу скляних панелей перегородок, фасадів, вітражів використовується жорсткий несучий каркас з несучих конструкцій будівлі або жорстко закріплених металевих стойок. До цього каркасу через систему кріплення скла, разом з вантовою системою або без неї, здійснюється приєднання скляних панелей. У таких системах, що мають узагальнену назву спайдерна система скління [1, 2], використовуються конструктивні елементи на кшталт тим, що виробляються під торговою маркою "Kin Long" [3]. Основна відмінність спайдерного скління від інших способів побудови прозорих конструкцій полягає у відсутності несучих рам між панелями, оскільки їх фіксація здійснюється через попередньо просвердлені отвори за допомогою рутелей до спайдера, який являє собою просторовий металевий кронштейн, прикріплений до несучого каркаса. Спайдерна система дозволяє будувати надійні стаціонарні скляні конструкції різної форми з жорсткою прив'язкою до несучого каркаса. Саме несучий каркас задає майбутню форму скляної конструкції. Однак, необхідність попередньої будови несучого каркаса або прив'язка до несучих конструкцій будівлі є одночасно й недоліком спайдерної системи скління, адже це унеможливлює її використання для пересувних ярмаркових, виставкових споруд, а також рекламних стендів із великою площею скляних фасадів. Також спайдерна система скління не пристосована для побудови гнутих скляних фасадів. Як прототип вибрано каркасну систему на основі несучого каркаса з розкосами і з'єднувальними вузлами виробництва компанії Лайтнер Буркхардт (DE) конструкції "CLIC" та "CLIC Rund" системи Magnetic [4, 5]. Зазначена каркасна система будується за рахунок поєднання трубчатими з'єднувальними елементами з'єднувальних вузлів, які мають форму прямокутного паралелепіпеда або трапецеїдальної призми. Для цього у з'єднувальні вузли вкручуються циліндричні штифти, які мають феромагнітну ділянку на вільному від різьби кінці, та зчленовують цей кінець з отвором трубчатого з'єднувального елемента, до фіксації з розташованим у ньому магнітом. За допомогою конструкції "CLIC" та "CLIC Rund" легко та швидко будується несучий каркас, який може використовуватись у вигляді універсальної модульної системи для двох, трьох вимірних презентацій, різної структури, у тому числі арочної, криволінійної та закругленої. Через спеціальне кріплення на гумових кільцеподібних подовжувачах до несучого каркаса приєднують легкі вінілові та текстильні не вигнуті фасадні панельні елементи. Також до несучого каркаса можливе приєднання скляних фасадних панельних елементів. Однак через їх значну вагу, жорсткість конструкції несучого каркаса необхідно підсилити за рахунок діагональних з'єднувальних елементів, які збільшують опір спотворенню базової структури. Недоліком каркасної системи конструкцій "CLIC" та "CLIC Rund" системи Magnetic є те, що наявні в ній з'єднувальні вузли ускладнюють її широке застосовування для побудови пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, керамічних фасадних панельних елементів не вигнутої форми, а також не дозволяють застосовувати для цих цілей скляні, металеві, керамічні фасадні панельні елементи закругленої форми. Особливість системи кріплення панелей до з'єднувальних вузлів у конструкціях CLIC" та "CLIC Rund" системи Magnetic, залишає між панельними елементами значну відстань, що не дозволяє отримати візуально суцільну фасадну поверхню з панельних елементів. В основу корисної моделі поставлена задача створення нової каркасної системи з надійним, жорстким несучим каркасом для трьох вимірних пересувних ярмаркових, виставкових споруд, а також рекламних стендів, різної несегментованої структури, у тому числі арочної, криволінійної та закругленої, для монтажу не вигнутих та вигнутих скляних, металевих, керамічних панельних елементів, за рахунок введення до конструкції прототипу нових з'єднувальних вузлів і спрощення прототипної конструкції. Для вирішення цієї задачі запропоновано каркасну систему, в якій використовуються з'єднувальні елементи та система їх приєднання до з'єднувальних вузлів прототипу, відмітні ознаки якої наведено у п. 1 та п. 2 формули корисної моделі. Для монтажу в каркасній системі двох панельних елементів використовують з'єднувальні вузли, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отворів для монтажу панельних або з'єднувальних 1 UA 101479 U 5 10 15 20 25 30 35 40 45 50 55 60 елементів. Для монтажу в каркасній системі чотирьох вертикальних панельних елементів використовують з'єднувальні вузли, в яких їх основа та протилежна її грань містять по два різьбових отвори, а кожна з бічних граней, призначених для монтажу панельних елементів, або одна з них має чотири різьбових отвори для монтажу панельних або з'єднувальних елементів. Наявність на основі з'єднувального вузла та протилежної йому грані по два різьбових отвори дозволяє приєднувати до них через гвинтові штифти по два з'єднувальних елемента і забезпечувати таким чином кращу жорсткість каркасної конструкції, у якій вони використовуються. При цьому панельні елементи, що монтуються до описаних з'єднувальних вузлів, є не вигнуті та/або вигнуті зі скла та/або металу або металевих сплавів, та/або кераміки, або з комбінованого матеріалу на їх основі, в залежності від того, в якій послідовності і якого виду з'єднувальні вузли використовуються у каркасній системі. Наприклад, до двох з'єднувальних вузлів у формі трапецеїдальної призми можна приєднати вигнутий панельний елемент. Для поєднання не вигнутих панельних елементів, застосовується з'єднувальний вузол у формі прямокутної призми. При цьому до цього з'єднувального елемента може бути приєднано пряму ділянку вигнутого панельного елемента, якщо він має таку ділянку. У одному з варіантів каркасної системи використовується з'єднувальний вузол у формі трапецеїдальної призми, в якому одна із взаємно протилежних бічних граней, які призначені для призначених для монтажу панельних елементів, з більшою площиною має вигнуту поверхню, що дозволяє, при закріпленні на цій площині вигнутих панельних елементів, максимально точно повторити плавність лінії закругленості фасадної поверхні, побудованої із зазначених панельних елементів, а інша - увігнуту або пряму поверхню. При цьому пряма поверхня грані використовується, як правило, якщо до неї приєднуються з'єднувальні елементи, а увігнута якщо до цієї грані приєднуються закруглені (увігнуті) панельні елементи. Також увігнута форма поверхні не перешкоджає приєднуванню до неї з'єднувальних елементів. Нижче суть корисної моделі пояснюється за допомогою креслень, де на: Фіг. 1 показано з'єднувальний вузол каркасної системи у формі трапецеїдальної призми з одним різьбовим отвором на основі та протилежній їй грані, та з двома різьбовими отворами на інших гранях. Варіанти (1а) та (16) різняться один від одного розташуванням трапецеїдальних граней у конструкції вузла. Фіг. 2 показано з'єднувальний вузол каркасної системи у формі трапецеїдальної призми з двома різьбовими отворами на основі та протилежній їй грані, та з чотирма різьбовими отворами на взаємно протилежних бічних гранях, які призначені для з'єднання вертикальних панельних елементів. Фіг. 3 показано, як приклад, з'єднувальний вузол каркасної системи у формі трапецеїдальної призми з частковим монтажем гвинтових штифтів. Фіг. 4 показано з'єднувальний вузол каркасної системи у формі прямокутного паралелепіпеда з одним різьбовим отвором на основі та протилежній їй грані та з двома різьбовими отворами на інших гранях. Фіг. 5 показано з'єднувальний вузол у формі прямокутного паралелепіпеда з двома різьбовими отворами на основі та протилежній їй грані, та з чотирма різьбовими отворами на взаємно протилежних бічних гранях, які використовуються для з'єднання вертикальних панельних елементів. Фіг. 6 показано, як приклад, з'єднувальні вузли із змонтованими на них з'єднувальними елементами. Фіг. 7 показано приклад змонтованих на з'єднувальному вузлі панельних елементів. Фіг. 8 показано гвинтовий штифт, з'єднувальні елементи та фіксатор. Фіг. 9 показано схему монтажу каркасної системи з використанням вигнутих панельних елементів. Фіг. 10 показано схему монтажу каркасної системи з використанням не вигнутих панельних елементів. У каркасній системі використовуються з'єднувальні вузли, конструкція яких містить різьбові отвори (5), в які закручуються гвинтові штифти (2) для монтажу з'єднувальних елементів (1) або фіксатори (4) для монтажу панельних елементів (3). Конструкція з'єднувального вузла у формі трапецеїдальної призми показана на Фіг. 1. В залежності від форми виконання цей з'єднувальний вузол може мати по одному різьбовому отвору на основі (6) призми та протилежній їй грані (6") або по два отвори (див. Фіг. 2). При цьому у другому варіанті грань (7) і протилежна їй грань (7"), які призначені для з'єднання вертикальних панельних елементів, мають по чотири різьбових отвори, на відміну від першого варіанта виконання, де цих отворів тільки два. Додатково грань (7) може мати вигнуту поверхню, а протилежна їй грань - увігнуту або пряму (на фігурах не показано). 2 UA 101479 U 5 10 15 20 25 30 35 40 45 50 55 Конструкція з'єднувального вузла у формі прямокутного паралелепіпеду показана на Фіг. 4. В залежності від форми виконання цей з'єднувальний вузол може мати по одному різьбовому отворі на основі (6) призми та протилежній їй грані (6") або по два отвори (див. Фіг. 5). При цьому у другому варіанті грань (7) і протилежна їй грань (7"), які призначені для з'єднання вертикальних панельних елементів, мають по чотири різьбових отвори, на відміну від першого варіанта виконання, де цих отворів по два. При побудові каркасної системи гвинтові штифти (2) фіксують у різьбових отворах (5) з'єднувальних вузлів (див. Фіг. 3), а потім, через з'єднувальні елементи (1), поєднують з'єднувальні вузли між собою на кшталт, як це робиться у конструкціях CLIC" та "CLIC Rund" системи Magnetic. В залежності від конструкції каркасної системи довжина з'єднувальних елементів (1) може бути різною. Після цього до різьбових отворів (5) на гранях з'єднувальних вузлів, які призначені для монтажу панельних елементів, приєднуються через фіксатори (4) вигнуті та/або не вигнуті панельні елементи (3). Зображені на Фіг. 7 та Фіг. 8 фіксатори (4) не є об'єктом патентування, а тому для реалізації корисної моделі можуть використовуватись для зазначених вище цілей фіксатори іншої форми та конструкції, що вгвинчуються у різьбові отвори (5) з'єднувальних вузлів. Це саме стосується також конструкцій гвинтових штифтів та з'єднувальних елементів. Саме завдяки конструкції з'єднувальних вузлів можливо побудувати каркасну систему з використанням не тільки не вигнутих, а й вигнутих панельних елементів зі скла або металу, або металевих сплавів, або кераміки, або у вигляді комбінації з цих матеріалів. Конструкція вузла (А) наведена на Фіг. 1 (1а). У зазначеному вузлі грані (6) та (6") є паралельними та мають форму трапеції. Конструкція вузла (В) та (Д) наведена на Фіг. 1 (1б). У зазначеному вузлі грані (6) та (6") не є паралельними, а форму трапеції мають бічні грані відмінні від граней (6), (6"), (7) та (7"). При цьому вузол (В) розташовано таким чином, що вигнуті панельні елементи кріпляться до бічної грані (7), що має більшу площину поверхні ніж грань (7"), а вузол (Д) розташовано навпаки - вигнуті панельні елементи кріпляться до бічної грані (7"), що має меншу площину поверхні ніж грань (7). У першому випадку створюється вигнута фасадна поверхня каркасної системи, у другому - увігнута. Вузли (А) та (В) призначені для поєднання двох вигнутих панельних елементів. Вузли (Б) та (Г) дають змогу поєднувати чотири вигнуті панельні елементи і створювати вигнуту або увігнуту фасадну поверхню каркасної системи на кшталт вузлам (В) та (Д). У вузлах (Б) та (Г) грані (6) та (6") є паралельними та мають форму трапеції (див. Фіг. 2). Вузол (Ж) використовують для поєднання чотирьох не вигнутих панельних елементів (див. Фіг. 5), вузол (Е) використовується для поєднання двох не вигнутих панельних елементів (див. Фіг. 4). Наведений опис конструкції каркасної системи роз'яснює лише принцип її побудови, і не обмежується лише тими варіантами, які зображені на Фіг. 9 та Фіг. 10. Створена таким чином каркасна система є не очікувано надійною для утримання важких панельних елементів зі скла або металу, або металевих сплавів, або кераміки, або у вигляді комбінації з цих матеріалів. При цьому жорсткість каркасної системи забезпечується панельними елементами, скріпленими через з'єднувальні вузли, що відрізняє цю систему від прототипу та аналогів. Конструкція каркасної системи надає змогу швидко здійснювати монтаж трьох вимірних пересувних ярмаркових, виставкових споруд, а також рекламних стендів, різної не сегментованої структури, у тому числі арочної, криволінійної та закругленої, з фасадною поверхнею, яка має мінімальні зазори між панельними елементами. Джерела інформації: 1. Спайдерное остекление фасадов: технологии будущего [Електронний ресурс]. - Режим доступу: http://build-experts.ru/spajdernoe-osteklenie-fasadov-texnologii-budushhego/#h2_3 2. Спайдерное остекление [Електронний ресурс]. - Режим доступу: http:// www.glasspro.ua/products/spider/ 3. Спайдерное остекление [Електронний ресурс]. - Режим доступу: http://uau.com.ua/index/spaidernoe_osteklenie/0-51. 4. Продукция [Електронний ресурс]. Режим доступу: http://www.burkhardtleitner.de/en/products.html 5. Патент України на винахід № 49021 від 16.09.2002 р. "Несучий каркас з розкосами і з'єднувальними вузлами", Е04В 1/19, заявник Лайтнер Буркхардт (DE). 3 UA 101479 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Каркасна система, що складається зі з'єднувальних елементів (1) та поєднаних ними через гвинтові штифти (2) з'єднувальних вузлів у формі прямокутного паралелепіпеда та/або трапецеїдальної призми з різьбовими отворами (5), а також панельних елементів (3), які прикріплені до з'єднувальних вузлів через фіксатори (4), яка відрізняється тим, що в для монтажу двох панельних елементів використовують з'єднувальні вузли, в яких їх основа (6) та протилежна їй грань (6") мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних або з'єднувальних елементів, а для монтажу чотирьох вертикальних панельних елементів, у з'єднувальних вузлах їх основа (6) та протилежна її грань (6") містять по два різьбових отвори, а кожна з бічних граней (7 та 7") або одна з них має чотири різьбових отвори для монтажу панельних або з'єднувальних елементів, при цьому панельні елементи є не вигнуті та/або вигнуті зі скла, та/або металу або металевих сплавів, та/або кераміки, або з комбінованого матеріалу на їх основі. 2. Каркасна система за п. 1, яка відрізняється тим, що містить з'єднувальний вузол, в якому одна із взаємно протилежних бічних граней трапецеїдальної призми з більшою площиною (7) має вигнуту поверхню, а інша (7") увігнуту або пряму поверхню. 4 UA 101479 U 5 UA 101479 U 6 UA 101479 U 7 UA 101479 U 8 UA 101479 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F16S 1/00, E04B 1/00, F16B 5/00, A47F 5/00
