Опорна конструкція для вирівнювання поверхні покриття стін будівлі і кріпильна скоба, що застосовується в такій опорній конструкції

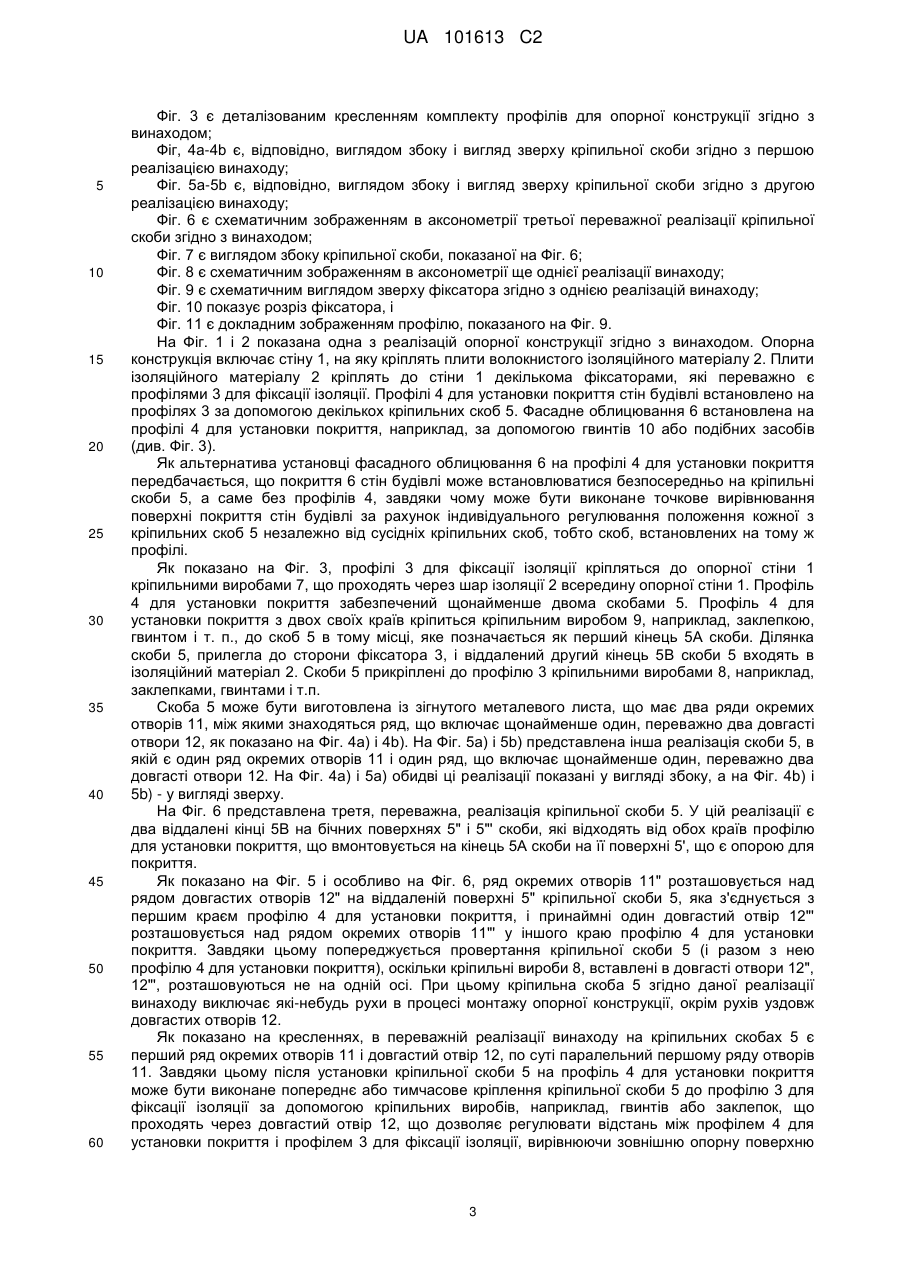

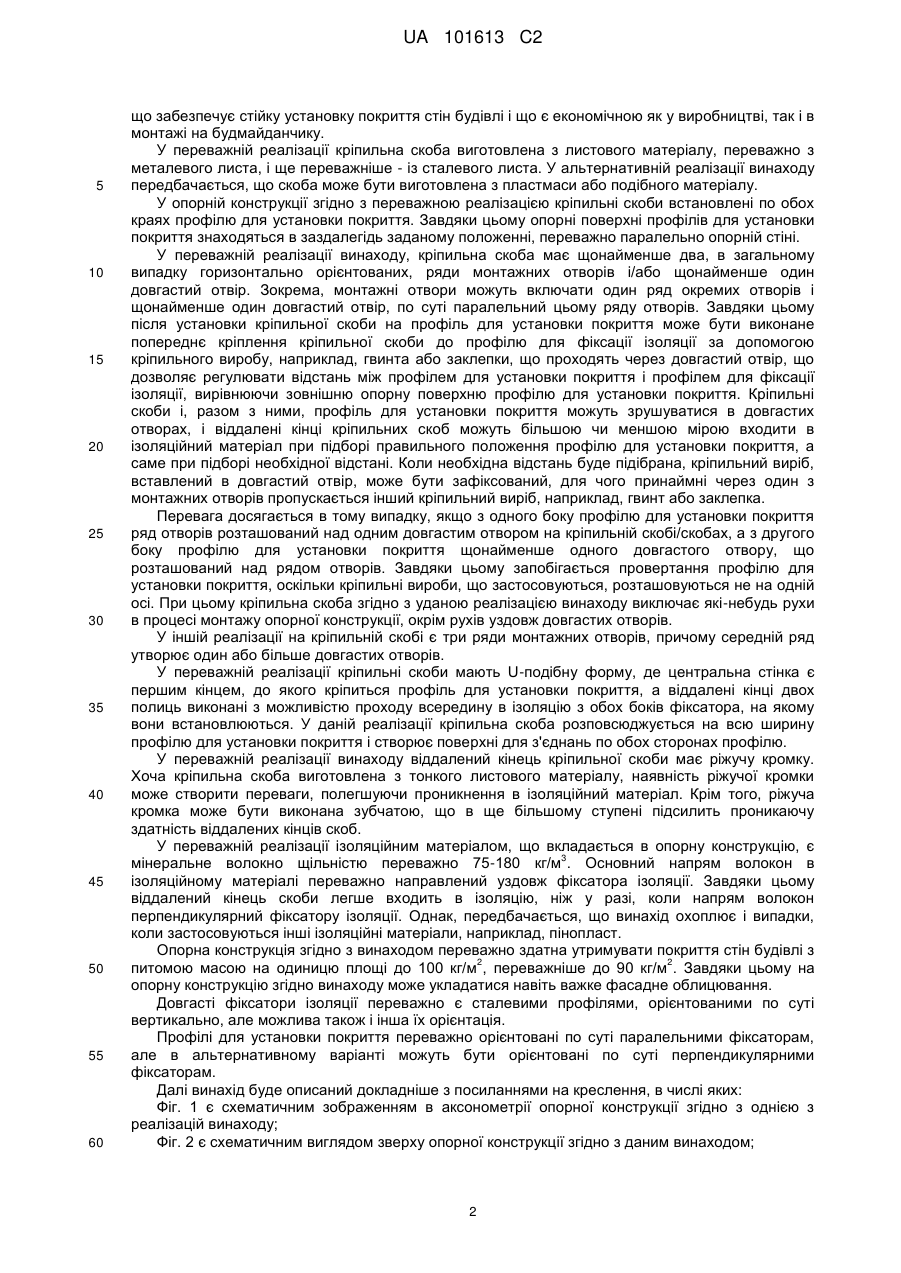

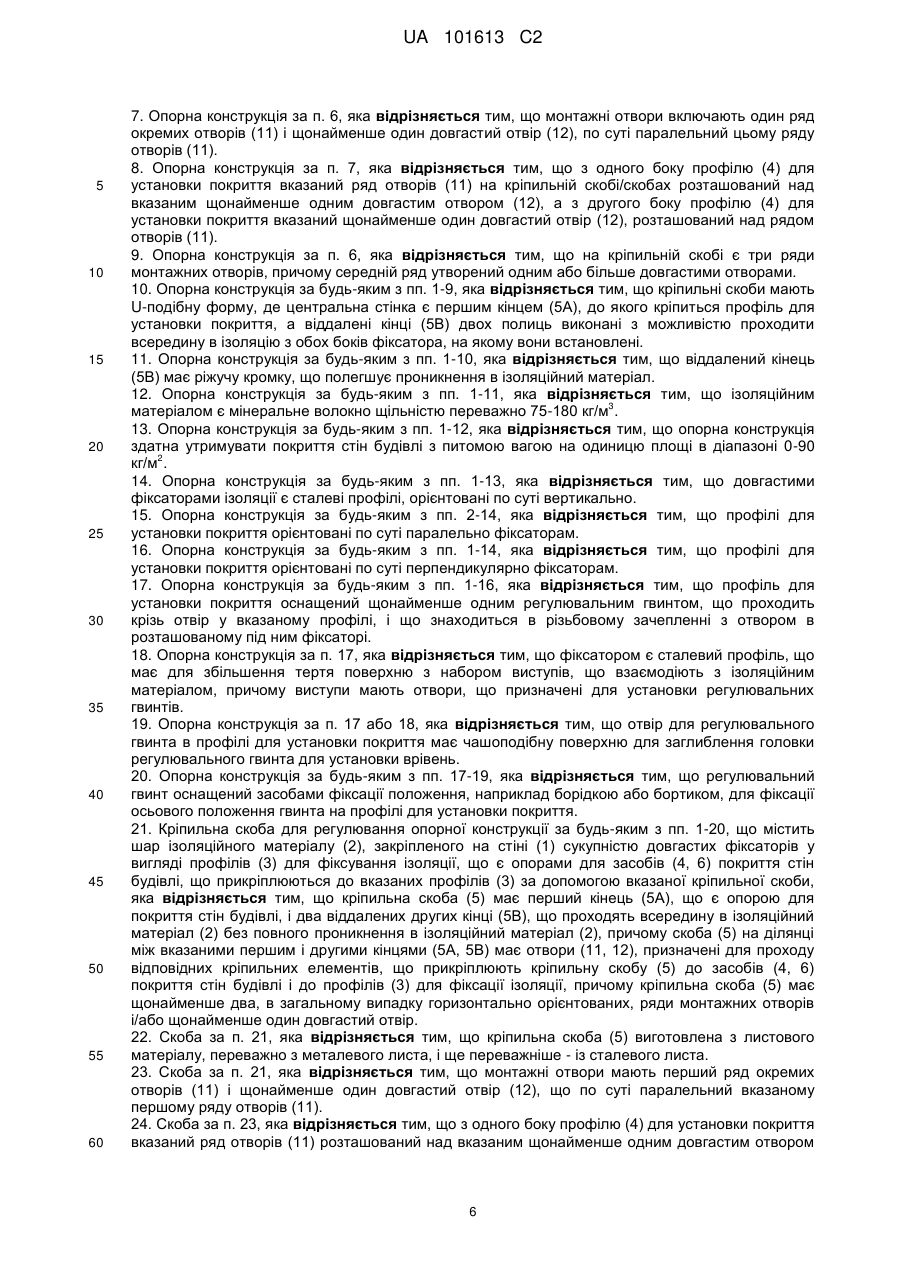

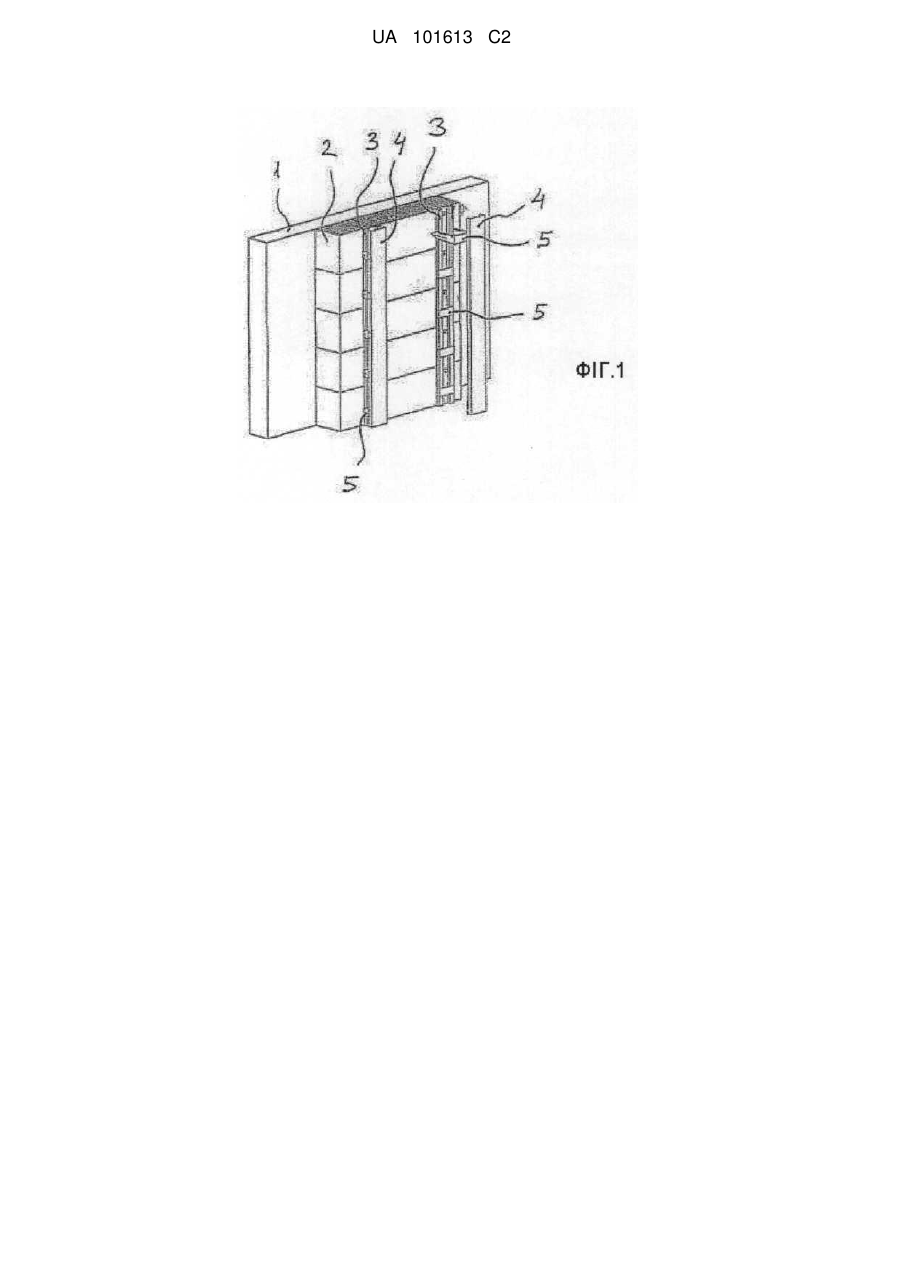

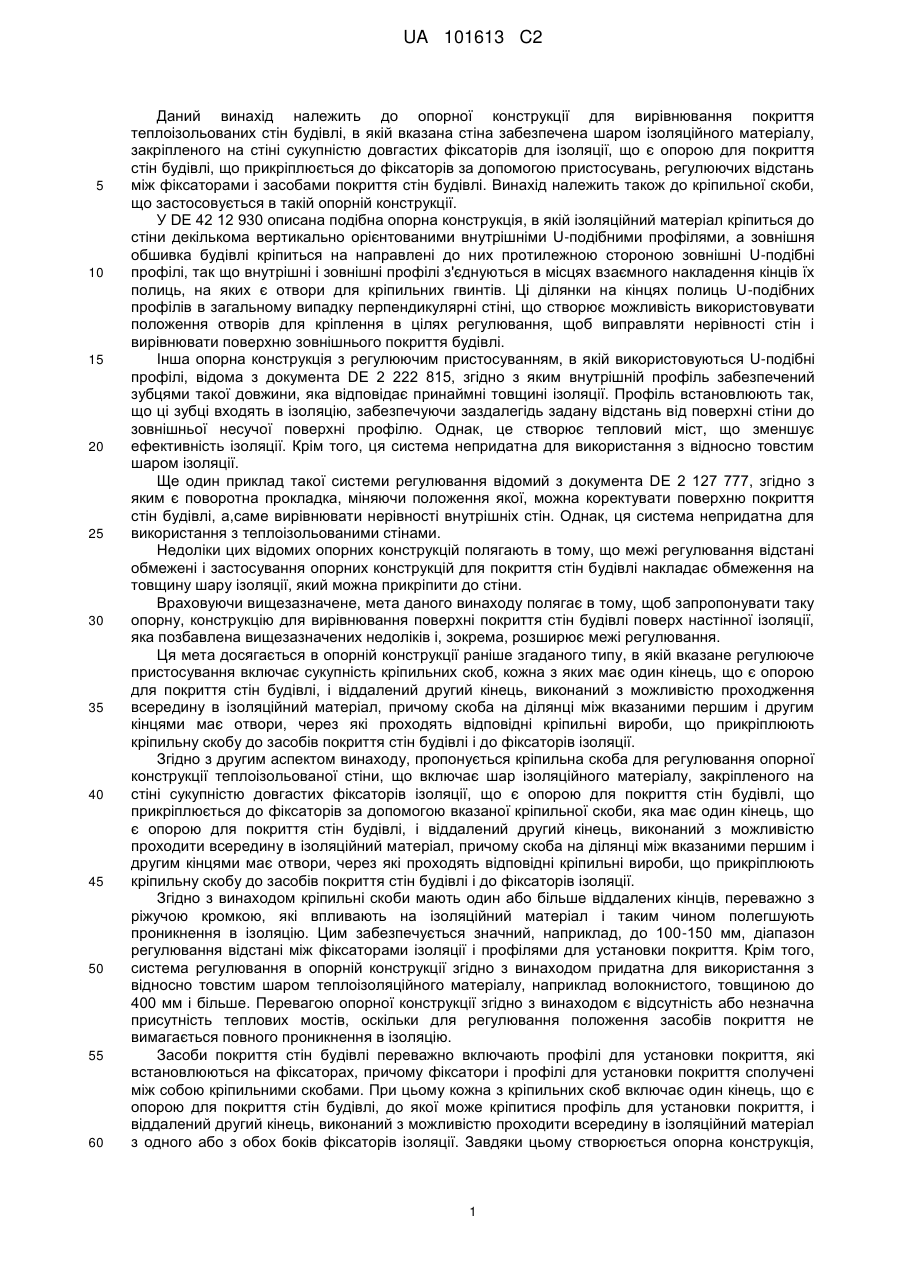

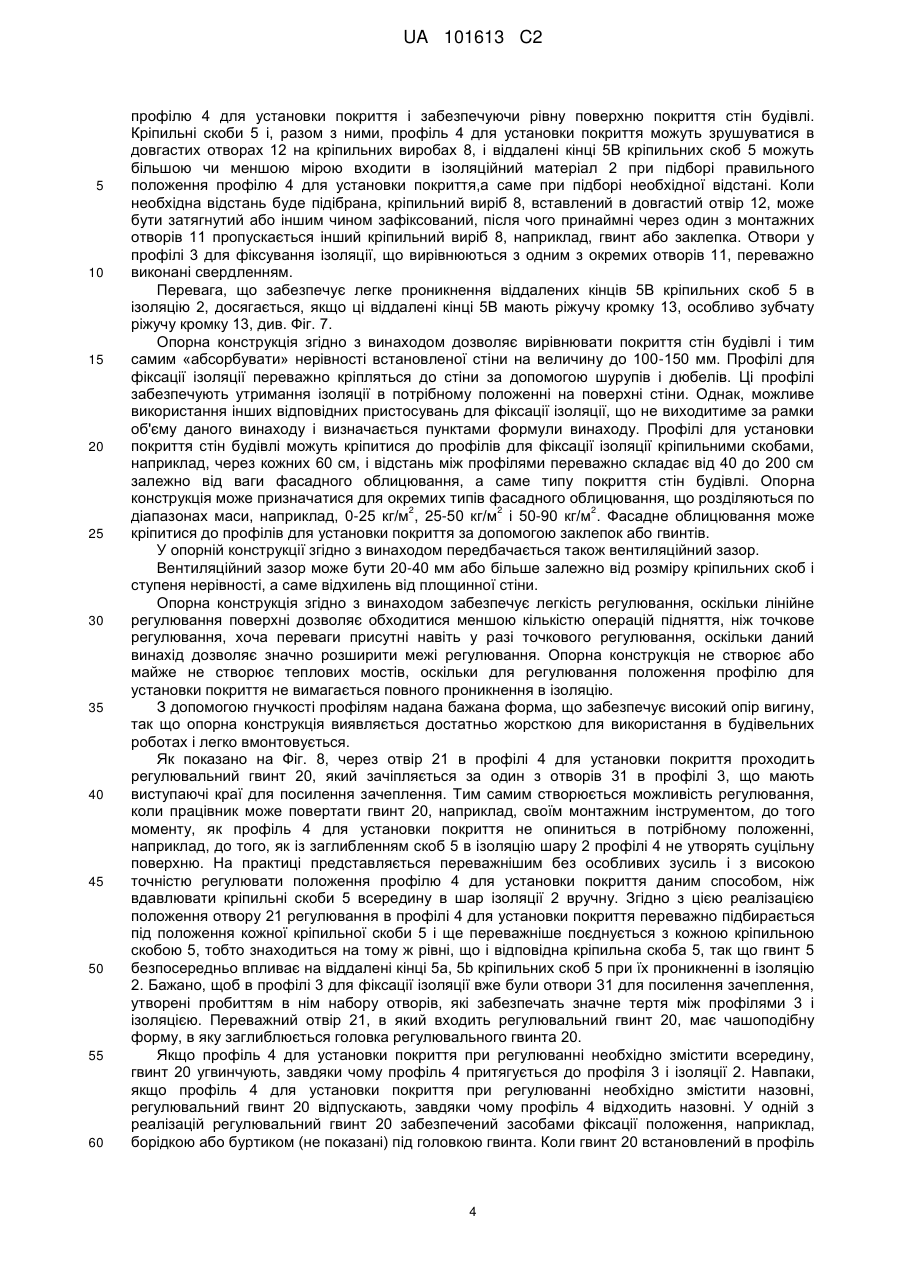

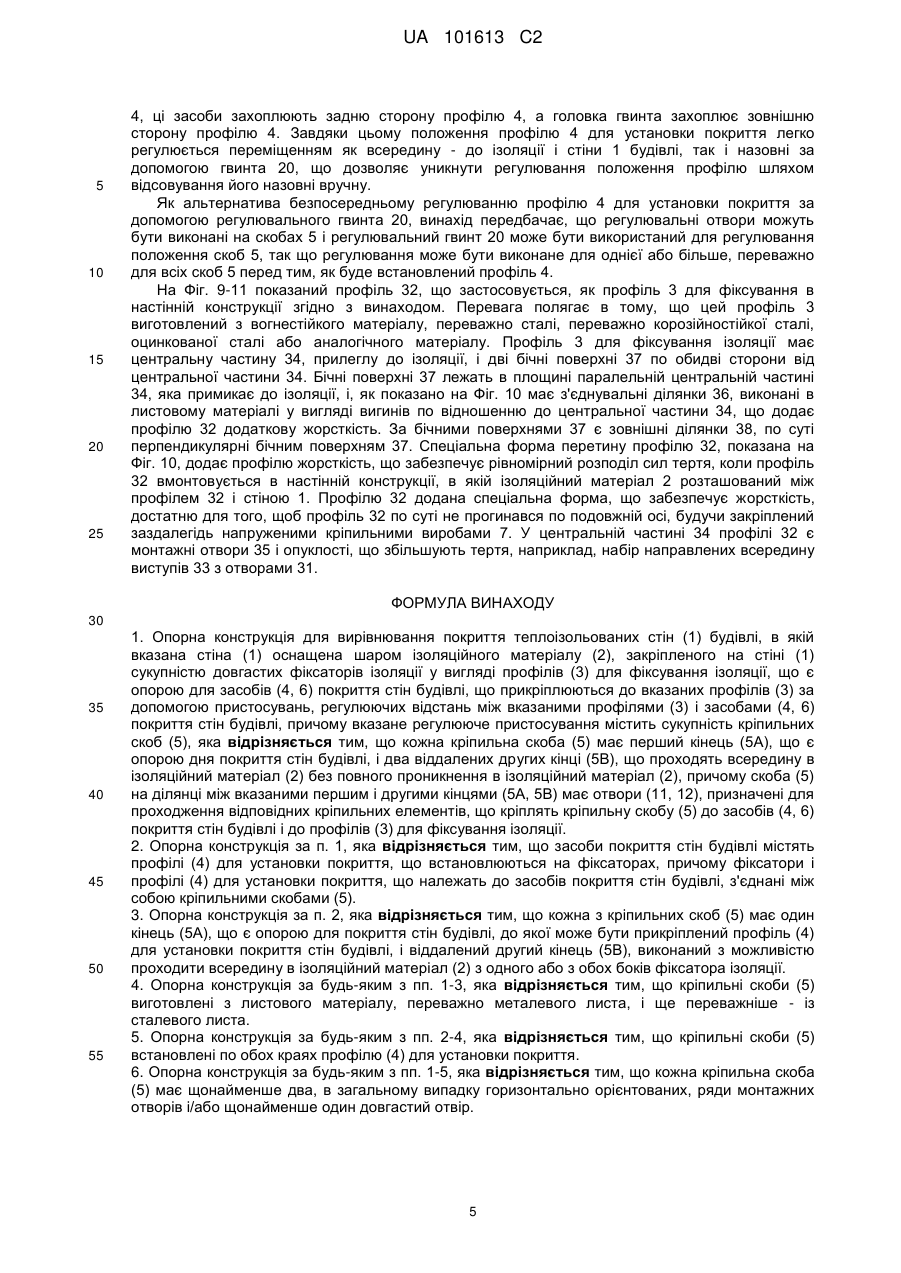

Реферат: Даний винахід належить до опорної конструкції для вирівнювання покриття теплоізольованих стін (1) будівлі, в якій вказана стіна (1) оснащена шаром ізоляційного матеріалу (2), закріпленого на стіні (1) сукупністю довгастих профілів (3) для фіксування ізоляції, що є опорою для засобів (4, 6) покриття стін будівлі, що прикріплюються до вказаних профілів (3) за допомогою пристосувань, регулюючих відстань між вказаними профілями (3) і профілями (4, 6), несучими покриття стін будівлі, причому вказане регулююче пристосування містить сукупність кріпильних скоб (5), кожна з яких має один кінець (5А), що є опорою для покриття стін будівлі, і віддалений другий кінець (5В), призначений для проходження всередину в ізоляційний матеріал (2) з однієї або декількох сторін профілю, причому скоба (5) на ділянці між вказаними першим і другим кінцями (5А, 5В) має отвори (11, 12), призначені для проходження відповідних кріпильних елементів, що кріплять кріпильну скобу (5) до засобів (4, 6) покриття стін будівлі і до вказаних профілів (3) для фіксування ізоляції. Таким чином, забезпечується можливість регулювання в ширших межах зазору між профілями для фіксування ізоляції і профілями, несучими покриття будівлі. Система регулювання опорної конструкції дозволяє використовувати ізолюючі шари великої товщини, наприклад волокнисті матеріали товщиною до 400 мм і більше, крім того, опорна конструкція, згідно з винаходом, практично не створює теплових мостів, оскільки для регулювання профілю, несучого покриття, не потрібно повністю проникати в ізоляцію на всю глибину. UA 101613 C2 (12) UA 101613 C2 UA 101613 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до опорної конструкції для вирівнювання покриття теплоізольованих стін будівлі, в якій вказана стіна забезпечена шаром ізоляційного матеріалу, закріпленого на стіні сукупністю довгастих фіксаторів для ізоляції, що є опорою для покриття стін будівлі, що прикріплюється до фіксаторів за допомогою пристосувань, регулюючих відстань між фіксаторами і засобами покриття стін будівлі. Винахід належить також до кріпильної скоби, що застосовується в такій опорній конструкції. У DE 42 12 930 описана подібна опорна конструкція, в якій ізоляційний матеріал кріпиться до стіни декількома вертикально орієнтованими внутрішніми U-подібними профілями, а зовнішня обшивка будівлі кріпиться на направлені до них протилежною стороною зовнішні U-подібні профілі, так що внутрішні і зовнішні профілі з'єднуються в місцях взаємного накладення кінців їх полиць, на яких є отвори для кріпильних гвинтів. Ці ділянки на кінцях полиць U-подібних профілів в загальному випадку перпендикулярні стіні, що створює можливість використовувати положення отворів для кріплення в цілях регулювання, щоб виправляти нерівності стін і вирівнювати поверхню зовнішнього покриття будівлі. Інша опорна конструкція з регулюючим пристосуванням, в якій використовуються U-подібні профілі, відома з документа DE 2 222 815, згідно з яким внутрішній профіль забезпечений зубцями такої довжини, яка відповідає принаймні товщині ізоляції. Профіль встановлюють так, що ці зубці входять в ізоляцію, забезпечуючи заздалегідь задану відстань від поверхні стіни до зовнішньої несучої поверхні профілю. Однак, це створює тепловий міст, що зменшує ефективність ізоляції. Крім того, ця система непридатна для використання з відносно товстим шаром ізоляції. Ще один приклад такої системи регулювання відомий з документа DE 2 127 777, згідно з яким є поворотна прокладка, міняючи положення якої, можна коректувати поверхню покриття стін будівлі, а,саме вирівнювати нерівності внутрішніх стін. Однак, ця система непридатна для використання з теплоізольованими стінами. Недоліки цих відомих опорних конструкцій полягають в тому, що межі регулювання відстані обмежені і застосування опорних конструкцій для покриття стін будівлі накладає обмеження на товщину шару ізоляції, який можна прикріпити до стіни. Враховуючи вищезазначене, мета даного винаходу полягає в тому, щоб запропонувати таку опорну, конструкцію для вирівнювання поверхні покриття стін будівлі поверх настінної ізоляції, яка позбавлена вищезазначених недоліків і, зокрема, розширює межі регулювання. Ця мета досягається в опорній конструкції раніше згаданого типу, в якій вказане регулююче пристосування включає сукупність кріпильних скоб, кожна з яких має один кінець, що є опорою для покриття стін будівлі, і віддалений другий кінець, виконаний з можливістю проходження всередину в ізоляційний матеріал, причому скоба на ділянці між вказаними першим і другим кінцями має отвори, через які проходять відповідні кріпильні вироби, що прикріплюють кріпильну скобу до засобів покриття стін будівлі і до фіксаторів ізоляції. Згідно з другим аспектом винаходу, пропонується кріпильна скоба для регулювання опорної конструкції теплоізольованої стіни, що включає шар ізоляційного матеріалу, закріпленого на стіні сукупністю довгастих фіксаторів ізоляції, що є опорою для покриття стін будівлі, що прикріплюється до фіксаторів за допомогою вказаної кріпильної скоби, яка має один кінець, що є опорою для покриття стін будівлі, і віддалений другий кінець, виконаний з можливістю проходити всередину в ізоляційний матеріал, причому скоба на ділянці між вказаними першим і другим кінцями має отвори, через які проходять відповідні кріпильні вироби, що прикріплюють кріпильну скобу до засобів покриття стін будівлі і до фіксаторів ізоляції. Згідно з винаходом кріпильні скоби мають один або більше віддалених кінців, переважно з ріжучою кромкою, які впливають на ізоляційний матеріал і таким чином полегшують проникнення в ізоляцію. Цим забезпечується значний, наприклад, до 100-150 мм, діапазон регулювання відстані між фіксаторами ізоляції і профілями для установки покриття. Крім того, система регулювання в опорній конструкції згідно з винаходом придатна для використання з відносно товстим шаром теплоізоляційного матеріалу, наприклад волокнистого, товщиною до 400 мм і більше. Перевагою опорної конструкції згідно з винаходом є відсутність або незначна присутність теплових мостів, оскільки для регулювання положення засобів покриття не вимагається повного проникнення в ізоляцію. Засоби покриття стін будівлі переважно включають профілі для установки покриття, які встановлюються на фіксаторах, причому фіксатори і профілі для установки покриття сполучені між собою кріпильними скобами. При цьому кожна з кріпильних скоб включає один кінець, що є опорою для покриття стін будівлі, до якої може кріпитися профіль для установки покриття, і віддалений другий кінець, виконаний з можливістю проходити всередину в ізоляційний матеріал з одного або з обох боків фіксаторів ізоляції. Завдяки цьому створюється опорна конструкція, 1 UA 101613 C2 5 10 15 20 25 30 35 40 45 50 55 60 що забезпечує стійку установку покриття стін будівлі і що є економічною як у виробництві, так і в монтажі на будмайданчику. У переважній реалізації кріпильна скоба виготовлена з листового матеріалу, переважно з металевого листа, і ще переважніше - із сталевого листа. У альтернативній реалізації винаходу передбачається, що скоба може бути виготовлена з пластмаси або подібного матеріалу. У опорній конструкції згідно з переважною реалізацією кріпильні скоби встановлені по обох краях профілю для установки покриття. Завдяки цьому опорні поверхні профілів для установки покриття знаходяться в заздалегідь заданому положенні, переважно паралельно опорній стіні. У переважній реалізації винаходу, кріпильна скоба має щонайменше два, в загальному випадку горизонтально орієнтованих, ряди монтажних отворів і/або щонайменше один довгастий отвір. Зокрема, монтажні отвори можуть включати один ряд окремих отворів і щонайменше один довгастий отвір, по суті паралельний цьому ряду отворів. Завдяки цьому після установки кріпильної скоби на профіль для установки покриття може бути виконане попереднє кріплення кріпильної скоби до профілю для фіксації ізоляції за допомогою кріпильного виробу, наприклад, гвинта або заклепки, що проходять через довгастий отвір, що дозволяє регулювати відстань між профілем для установки покриття і профілем для фіксації ізоляції, вирівнюючи зовнішню опорну поверхню профілю для установки покриття. Кріпильні скоби і, разом з ними, профіль для установки покриття можуть зрушуватися в довгастих отворах, і віддалені кінці кріпильних скоб можуть більшою чи меншою мірою входити в ізоляційний матеріал при підборі правильного положення профілю для установки покриття, а саме при підборі необхідної відстані. Коли необхідна відстань буде підібрана, кріпильний виріб, вставлений в довгастий отвір, може бути зафіксований, для чого принаймні через один з монтажних отворів пропускається інший кріпильний виріб, наприклад, гвинт або заклепка. Перевага досягається в тому випадку, якщо з одного боку профілю для установки покриття ряд отворів розташований над одним довгастим отвором на кріпильній скобі/скобах, а з другого боку профілю для установки покриття щонайменше одного довгастого отвору, що розташований над рядом отворів. Завдяки цьому запобігається провертання профілю для установки покриття, оскільки кріпильні вироби, що застосовуються, розташовуються не на одній осі. При цьому кріпильна скоба згідно з уданою реалізацією винаходу виключає які-небудь рухи в процесі монтажу опорної конструкції, окрім рухів уздовж довгастих отворів. У іншій реалізації на кріпильній скобі є три ряди монтажних отворів, причому середній ряд утворює один або більше довгастих отворів. У переважній реалізації кріпильні скоби мають U-подібну форму, де центральна стінка є першим кінцем, до якого кріпиться профіль для установки покриття, а віддалені кінці двох полиць виконані з можливістю проходу всередину в ізоляцію з обох боків фіксатора, на якому вони встановлюються. У даній реалізації кріпильна скоба розповсюджується на всю ширину профілю для установки покриття і створює поверхні для з'єднань по обох сторонах профілю. У переважній реалізації винаходу віддалений кінець кріпильної скоби має ріжучу кромку. Хоча кріпильна скоба виготовлена з тонкого листового матеріалу, наявність ріжучої кромки може створити переваги, полегшуючи проникнення в ізоляційний матеріал. Крім того, ріжуча кромка може бути виконана зубчатою, що в ще більшому ступені підсилить проникаючу здатність віддалених кінців скоб. У переважній реалізації ізоляційним матеріалом, що вкладається в опорну конструкцію, є 3 мінеральне волокно щільністю переважно 75-180 кг/м . Основний напрям волокон в ізоляційному матеріалі переважно направлений уздовж фіксатора ізоляції. Завдяки цьому віддалений кінець скоби легше входить в ізоляцію, ніж у разі, коли напрям волокон перпендикулярний фіксатору ізоляції. Однак, передбачається, що винахід охоплює і випадки, коли застосовуються інші ізоляційні матеріали, наприклад, пінопласт. Опорна конструкція згідно з винаходом переважно здатна утримувати покриття стін будівлі з 2 2 питомою масою на одиницю площі до 100 кг/м , переважніше до 90 кг/м . Завдяки цьому на опорну конструкцію згідно винаходу може укладатися навіть важке фасадне облицювання. Довгасті фіксатори ізоляції переважно є сталевими профілями, орієнтованими по суті вертикально, але можлива також і інша їх орієнтація. Профілі для установки покриття переважно орієнтовані по суті паралельними фіксаторам, але в альтернативному варіанті можуть бути орієнтовані по суті перпендикулярними фіксаторам. Далі винахід буде описаний докладніше з посиланнями на креслення, в числі яких: Фіг. 1 є схематичним зображенням в аксонометрії опорної конструкції згідно з однією з реалізацій винаходу; Фіг. 2 є схематичним виглядом зверху опорної конструкції згідно з даним винаходом; 2 UA 101613 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 3 є деталізованим кресленням комплекту профілів для опорної конструкції згідно з винаходом; Фіг, 4а-4b є, відповідно, виглядом збоку і вигляд зверху кріпильної скоби згідно з першою реалізацією винаходу; Фіг. 5а-5b є, відповідно, виглядом збоку і вигляд зверху кріпильної скоби згідно з другою реалізацією винаходу; Фіг. 6 є схематичним зображенням в аксонометрії третьої переважної реалізації кріпильної скоби згідно з винаходом; Фіг. 7 є виглядом збоку кріпильної скоби, показаної на Фіг. 6; Фіг. 8 є схематичним зображенням в аксонометрії ще однієї реалізації винаходу; Фіг. 9 є схематичним виглядом зверху фіксатора згідно з однією реалізацій винаходу; Фіг. 10 показує розріз фіксатора, і Фіг. 11 є докладним зображенням профілю, показаного на Фіг. 9. На Фіг. 1 і 2 показана одна з реалізацій опорної конструкції згідно з винаходом. Опорна конструкція включає стіну 1, на яку кріплять плити волокнистого ізоляційного матеріалу 2. Плити ізоляційного матеріалу 2 кріплять до стіни 1 декількома фіксаторами, які переважно є профілями 3 для фіксації ізоляції. Профілі 4 для установки покриття стін будівлі встановлено на профілях 3 за допомогою декількох кріпильних скоб 5. Фасадне облицювання 6 встановлена на профілі 4 для установки покриття, наприклад, за допомогою гвинтів 10 або подібних засобів (див. Фіг. 3). Як альтернатива установці фасадного облицювання 6 на профілі 4 для установки покриття передбачається, що покриття 6 стін будівлі може встановлюватися безпосередньо на кріпильні скоби 5, а саме без профілів 4, завдяки чому може бути виконане точкове вирівнювання поверхні покриття стін будівлі за рахунок індивідуального регулювання положення кожної з кріпильних скоб 5 незалежно від сусідніх кріпильних скоб, тобто скоб, встановлених на тому ж профілі. Як показано на Фіг. 3, профілі 3 для фіксації ізоляції кріпляться до опорної стіни 1 кріпильними виробами 7, що проходять через шар ізоляції 2 всередину опорної стіни 1. Профіль 4 для установки покриття забезпечений щонайменше двома скобами 5. Профіль 4 для установки покриття з двох своїх країв кріпиться кріпильним виробом 9, наприклад, заклепкою, гвинтом і т. п., до скоб 5 в тому місці, яке позначається як перший кінець 5А скоби. Ділянка скоби 5, прилегла до сторони фіксатора 3, і віддалений другий кінець 5В скоби 5 входять в ізоляційний матеріал 2. Скоби 5 прикріплені до профілю 3 кріпильними виробами 8, наприклад, заклепками, гвинтами і т.п. Скоба 5 може бути виготовлена із зігнутого металевого листа, що має два ряди окремих отворів 11, між якими знаходяться ряд, що включає щонайменше один, переважно два довгасті отвори 12, як показано на Фіг. 4а) і 4b). На Фіг. 5а) і 5b) представлена інша реалізація скоби 5, в якій є один ряд окремих отворів 11 і один ряд, що включає щонайменше один, переважно два довгасті отвори 12. На Фіг. 4а) і 5а) обидві ці реалізації показані у вигляді збоку, а на Фіг. 4b) і 5b) - у вигляді зверху. На Фіг. 6 представлена третя, переважна, реалізація кріпильної скоби 5. У цій реалізації є два віддалені кінці 5В на бічних поверхнях 5" і 5"' скоби, які відходять від обох країв профілю для установки покриття, що вмонтовується на кінець 5А скоби на її поверхні 5', що є опорою для покриття. Як показано на Фіг. 5 і особливо на Фіг. 6, ряд окремих отворів 11" розташовується над рядом довгастих отворів 12" на віддаленій поверхні 5" кріпильної скоби 5, яка з'єднується з першим краєм профілю 4 для установки покриття, і принаймні один довгастий отвір 12"' розташовується над рядом окремих отворів 11"' у іншого краю профілю 4 для установки покриття. Завдяки цьому попереджується провертання кріпильної скоби 5 (і разом з нею профілю 4 для установки покриття), оскільки кріпильні вироби 8, вставлені в довгасті отвори 12", 12"', розташовуються не на одній осі. При цьому кріпильна скоба 5 згідно даної реалізації винаходу виключає які-небудь рухи в процесі монтажу опорної конструкції, окрім рухів уздовж довгастих отворів 12. Як показано на кресленнях, в переважній реалізації винаходу на кріпильних скобах 5 є перший ряд окремих отворів 11 і довгастий отвір 12, по суті паралельний першому ряду отворів 11. Завдяки цьому після установки кріпильної скоби 5 на профіль 4 для установки покриття може бути виконане попереднє або тимчасове кріплення кріпильної скоби 5 до профілю 3 для фіксації ізоляції за допомогою кріпильних виробів, наприклад, гвинтів або заклепок, що проходять через довгастий отвір 12, що дозволяє регулювати відстань між профілем 4 для установки покриття і профілем 3 для фіксації ізоляції, вирівнюючи зовнішню опорну поверхню 3 UA 101613 C2 5 10 15 20 25 30 35 40 45 50 55 60 профілю 4 для установки покриття і забезпечуючи рівну поверхню покриття стін будівлі. Кріпильні скоби 5 і, разом з ними, профіль 4 для установки покриття можуть зрушуватися в довгастих отворах 12 на кріпильних виробах 8, і віддалені кінці 5В кріпильних скоб 5 можуть більшою чи меншою мірою входити в ізоляційний матеріал 2 при підборі правильного положення профілю 4 для установки покриття,а саме при підборі необхідної відстані. Коли необхідна відстань буде підібрана, кріпильний виріб 8, вставлений в довгастий отвір 12, може бути затягнутий або іншим чином зафіксований, після чого принаймні через один з монтажних отворів 11 пропускається інший кріпильний виріб 8, наприклад, гвинт або заклепка. Отвори у профілі 3 для фіксування ізоляції, що вирівнюються з одним з окремих отворів 11, переважно виконані свердленням. Перевага, що забезпечує легке проникнення віддалених кінців 5В кріпильних скоб 5 в ізоляцію 2, досягається, якщо ці віддалені кінці 5В мають ріжучу кромку 13, особливо зубчату ріжучу кромку 13, див. Фіг. 7. Опорна конструкція згідно з винаходом дозволяє вирівнювати покриття стін будівлі і тим самим «абсорбувати» нерівності встановленої стіни на величину до 100-150 мм. Профілі для фіксації ізоляції переважно кріпляться до стіни за допомогою шурупів і дюбелів. Ці профілі забезпечують утримання ізоляції в потрібному положенні на поверхні стіни. Однак, можливе використання інших відповідних пристосувань для фіксації ізоляції, що не виходитиме за рамки об'єму даного винаходу і визначається пунктами формули винаходу. Профілі для установки покриття стін будівлі можуть кріпитися до профілів для фіксації ізоляції кріпильними скобами, наприклад, через кожних 60 см, і відстань між профілями переважно складає від 40 до 200 см залежно від ваги фасадного облицювання, а саме типу покриття стін будівлі. Опорна конструкція може призначатися для окремих типів фасадного облицювання, що розділяються по 2 2 2 діапазонах маси, наприклад, 0-25 кг/м , 25-50 кг/м і 50-90 кг/м . Фасадне облицювання може кріпитися до профілів для установки покриття за допомогою заклепок або гвинтів. У опорній конструкції згідно з винаходом передбачається також вентиляційний зазор. Вентиляційний зазор може бути 20-40 мм або більше залежно від розміру кріпильних скоб і ступеня нерівності, а саме відхилень від площинної стіни. Опорна конструкція згідно з винаходом забезпечує легкість регулювання, оскільки лінійне регулювання поверхні дозволяє обходитися меншою кількістю операцій підняття, ніж точкове регулювання, хоча переваги присутні навіть у разі точкового регулювання, оскільки даний винахід дозволяє значно розширити межі регулювання. Опорна конструкція не створює або майже не створює теплових мостів, оскільки для регулювання положення профілю для установки покриття не вимагається повного проникнення в ізоляцію. З допомогою гнучкості профілям надана бажана форма, що забезпечує високий опір вигину, так що опорна конструкція виявляється достатньо жорсткою для використання в будівельних роботах і легко вмонтовується. Як показано на Фіг. 8, через отвір 21 в профілі 4 для установки покриття проходить регулювальний гвинт 20, який зачіпляється за один з отворів 31 в профілі 3, що мають виступаючі краї для посилення зачеплення. Тим самим створюється можливість регулювання, коли працівник може повертати гвинт 20, наприклад, своїм монтажним інструментом, до того моменту, як профіль 4 для установки покриття не опиниться в потрібному положенні, наприклад, до того, як із заглибленням скоб 5 в ізоляцію шару 2 профілі 4 не утворять суцільну поверхню. На практиці представляється переважнішим без особливих зусиль і з високою точністю регулювати положення профілю 4 для установки покриття даним способом, ніж вдавлювати кріпильні скоби 5 всередину в шар ізоляції 2 вручну. Згідно з цією реалізацією положення отвору 21 регулювання в профілі 4 для установки покриття переважно підбирається під положення кожної кріпильної скоби 5 і ще переважніше поєднується з кожною кріпильною скобою 5, тобто знаходиться на тому ж рівні, що і відповідна кріпильна скоба 5, так що гвинт 5 безпосередньо впливає на віддалені кінці 5а, 5b кріпильних скоб 5 при їх проникненні в ізоляцію 2. Бажано, щоб в профілі 3 для фіксації ізоляції вже були отвори 31 для посилення зачеплення, утворені пробиттям в нім набору отворів, які забезпечать значне тертя між профілями 3 і ізоляцією. Переважний отвір 21, в який входить регулювальний гвинт 20, має чашоподібну форму, в яку заглиблюється головка регулювального гвинта 20. Якщо профіль 4 для установки покриття при регулюванні необхідно змістити всередину, гвинт 20 угвинчують, завдяки чому профіль 4 притягується до профіля 3 і ізоляції 2. Навпаки, якщо профіль 4 для установки покриття при регулюванні необхідно змістити назовні, регулювальний гвинт 20 відпускають, завдяки чому профіль 4 відходить назовні. У одній з реалізацій регулювальний гвинт 20 забезпечений засобами фіксації положення, наприклад, борідкою або буртиком (не показані) під головкою гвинта. Коли гвинт 20 встановлений в профіль 4 UA 101613 C2 5 10 15 20 25 4, ці засоби захоплюють задню сторону профілю 4, а головка гвинта захоплює зовнішню сторону профілю 4. Завдяки цьому положення профілю 4 для установки покриття легко регулюється переміщенням як всередину - до ізоляції і стіни 1 будівлі, так і назовні за допомогою гвинта 20, що дозволяє уникнути регулювання положення профілю шляхом відсовування його назовні вручну. Як альтернатива безпосередньому регулюванню профілю 4 для установки покриття за допомогою регулювального гвинта 20, винахід передбачає, що регулювальні отвори можуть бути виконані на скобах 5 і регулювальний гвинт 20 може бути використаний для регулювання положення скоб 5, так що регулювання може бути виконане для однієї або більше, переважно для всіх скоб 5 перед тим, як буде встановлений профіль 4. На Фіг. 9-11 показаний профіль 32, що застосовується, як профіль 3 для фіксування в настінній конструкції згідно з винаходом. Перевага полягає в тому, що цей профіль 3 виготовлений з вогнестійкого матеріалу, переважно сталі, переважно корозійностійкої сталі, оцинкованої сталі або аналогічного матеріалу. Профіль 3 для фіксування ізоляції має центральну частину 34, прилеглу до ізоляції, і дві бічні поверхні 37 по обидві сторони від центральної частини 34. Бічні поверхні 37 лежать в площині паралельній центральній частині 34, яка примикає до ізоляції, і, як показано на Фіг. 10 має з'єднувальні ділянки 36, виконані в листовому матеріалі у вигляді вигинів по відношенню до центральної частини 34, що додає профілю 32 додаткову жорсткість. За бічними поверхнями 37 є зовнішні ділянки 38, по суті перпендикулярні бічним поверхням 37. Спеціальна форма перетину профілю 32, показана на Фіг. 10, додає профілю жорсткість, що забезпечує рівномірний розподіл сил тертя, коли профіль 32 вмонтовується в настінній конструкції, в якій ізоляційний матеріал 2 розташований між профілем 32 і стіною 1. Профілю 32 додана спеціальна форма, що забезпечує жорсткість, достатню для того, щоб профіль 32 по суті не прогинався по подовжній осі, будучи закріплений заздалегідь напруженими кріпильними виробами 7. У центральній частині 34 профілі 32 є монтажні отвори 35 і опуклості, що збільшують тертя, наприклад, набір направлених всередину виступів 33 з отворами 31. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Опорна конструкція для вирівнювання покриття теплоізольованих стін (1) будівлі, в якій вказана стіна (1) оснащена шаром ізоляційного матеріалу (2), закріпленого на стіні (1) сукупністю довгастих фіксаторів ізоляції у вигляді профілів (3) для фіксування ізоляції, що є опорою для засобів (4, 6) покриття стін будівлі, що прикріплюються до вказаних профілів (3) за допомогою пристосувань, регулюючих відстань між вказаними профілями (3) і засобами (4, 6) покриття стін будівлі, причому вказане регулююче пристосування містить сукупність кріпильних скоб (5), яка відрізняється тим, що кожна кріпильна скоба (5) має перший кінець (5А), що є опорою дня покриття стін будівлі, і два віддалених других кінці (5В), що проходять всередину в ізоляційний матеріал (2) без повного проникнення в ізоляційний матеріал (2), причому скоба (5) на ділянці між вказаними першим і другими кінцями (5А, 5В) має отвори (11, 12), призначені для проходження відповідних кріпильних елементів, що кріплять кріпильну скобу (5) до засобів (4, 6) покриття стін будівлі і до профілів (3) для фіксування ізоляції. 2. Опорна конструкція за п. 1, яка відрізняється тим, що засоби покриття стін будівлі містять профілі (4) для установки покриття, що встановлюються на фіксаторах, причому фіксатори і профілі (4) для установки покриття, що належать до засобів покриття стін будівлі, з'єднані між собою кріпильними скобами (5). 3. Опорна конструкція за п. 2, яка відрізняється тим, що кожна з кріпильних скоб (5) має один кінець (5А), що є опорою для покриття стін будівлі, до якої може бути прикріплений профіль (4) для установки покриття стін будівлі, і віддалений другий кінець (5В), виконаний з можливістю проходити всередину в ізоляційний матеріал (2) з одного або з обох боків фіксатора ізоляції. 4. Опорна конструкція за будь-яким з пп. 1-3, яка відрізняється тим, що кріпильні скоби (5) виготовлені з листового матеріалу, переважно металевого листа, і ще переважніше - із сталевого листа. 5. Опорна конструкція за будь-яким з пп. 2-4, яка відрізняється тим, що кріпильні скоби (5) встановлені по обох краях профілю (4) для установки покриття. 6. Опорна конструкція за будь-яким з пп. 1-5, яка відрізняється тим, що кожна кріпильна скоба (5) має щонайменше два, в загальному випадку горизонтально орієнтованих, ряди монтажних отворів і/або щонайменше один довгастий отвір. 5 UA 101613 C2 5 10 15 20 25 30 35 40 45 50 55 60 7. Опорна конструкція за п. 6, яка відрізняється тим, що монтажні отвори включають один ряд окремих отворів (11) і щонайменше один довгастий отвір (12), по суті паралельний цьому ряду отворів (11). 8. Опорна конструкція за п. 7, яка відрізняється тим, що з одного боку профілю (4) для установки покриття вказаний ряд отворів (11) на кріпильній скобі/скобах розташований над вказаним щонайменше одним довгастим отвором (12), а з другого боку профілю (4) для установки покриття вказаний щонайменше один довгастий отвір (12), розташований над рядом отворів (11). 9. Опорна конструкція за п. 6, яка відрізняється тим, що на кріпильній скобі є три ряди монтажних отворів, причому середній ряд утворений одним або більше довгастими отворами. 10. Опорна конструкція за будь-яким з пп. 1-9, яка відрізняється тим, що кріпильні скоби мають U-подібну форму, де центральна стінка є першим кінцем (5А), до якого кріпиться профіль для установки покриття, а віддалені кінці (5B) двох полиць виконані з можливістю проходити всередину в ізоляцію з обох боків фіксатора, на якому вони встановлені. 11. Опорна конструкція за будь-яким з пп. 1-10, яка відрізняється тим, що віддалений кінець (5B) має ріжучу кромку, що полегшує проникнення в ізоляційний матеріал. 12. Опорна конструкція за будь-яким з пп. 1-11, яка відрізняється тим, що ізоляційним 3 матеріалом є мінеральне волокно щільністю переважно 75-180 кг/м . 13. Опорна конструкція за будь-яким з пп. 1-12, яка відрізняється тим, що опорна конструкція здатна утримувати покриття стін будівлі з питомою вагою на одиницю площі в діапазоні 0-90 2 кг/м . 14. Опорна конструкція за будь-яким з пп. 1-13, яка відрізняється тим, що довгастими фіксаторами ізоляції є сталеві профілі, орієнтовані по суті вертикально. 15. Опорна конструкція за будь-яким з пп. 2-14, яка відрізняється тим, що профілі для установки покриття орієнтовані по суті паралельно фіксаторам. 16. Опорна конструкція за будь-яким з пп. 1-14, яка відрізняється тим, що профілі для установки покриття орієнтовані по суті перпендикулярно фіксаторам. 17. Опорна конструкція за будь-яким з пп. 1-16, яка відрізняється тим, що профіль для установки покриття оснащений щонайменше одним регулювальним гвинтом, що проходить крізь отвір у вказаному профілі, і що знаходиться в різьбовому зачепленні з отвором в розташованому під ним фіксаторі. 18. Опорна конструкція за п. 17, яка відрізняється тим, що фіксатором є сталевий профіль, що має для збільшення тертя поверхню з набором виступів, що взаємодіють з ізоляційним матеріалом, причому виступи мають отвори, що призначені для установки регулювальних гвинтів. 19. Опорна конструкція за п. 17 або 18, яка відрізняється тим, що отвір для регулювального гвинта в профілі для установки покриття має чашоподібну поверхню для заглиблення головки регулювального гвинта для установки врівень. 20. Опорна конструкція за будь-яким з пп. 17-19, яка відрізняється тим, що регулювальний гвинт оснащений засобами фіксації положення, наприклад борідкою або бортиком, для фіксації осьового положення гвинта на профілі для установки покриття. 21. Кріпильна скоба для регулювання опорної конструкції за будь-яким з пп. 1-20, що містить шар ізоляційного матеріалу (2), закріпленого на стіні (1) сукупністю довгастих фіксаторів у вигляді профілів (3) для фіксування ізоляції, що є опорами для засобів (4, 6) покриття стін будівлі, що прикріплюються до вказаних профілів (3) за допомогою вказаної кріпильної скоби, яка відрізняється тим, що кріпильна скоба (5) має перший кінець (5А), що є опорою для покриття стін будівлі, і два віддалених других кінці (5В), що проходять всередину в ізоляційний матеріал (2) без повного проникнення в ізоляційний матеріал (2), причому скоба (5) на ділянці між вказаними першим і другими кінцями (5А, 5В) має отвори (11, 12), призначені для проходу відповідних кріпильних елементів, що прикріплюють кріпильну скобу (5) до засобів (4, 6) покриття стін будівлі і до профілів (3) для фіксації ізоляції, причому кріпильна скоба (5) має щонайменше два, в загальному випадку горизонтально орієнтованих, ряди монтажних отворів і/або щонайменше один довгастий отвір. 22. Скоба за п. 21, яка відрізняється тим, що кріпильна скоба (5) виготовлена з листового матеріалу, переважно з металевого листа, і ще переважніше - із сталевого листа. 23. Скоба за п. 21, яка відрізняється тим, що монтажні отвори мають перший ряд окремих отворів (11) і щонайменше один довгастий отвір (12), що по суті паралельний вказаному першому ряду отворів (11). 24. Скоба за п. 23, яка відрізняється тим, що з одного боку профілю (4) для установки покриття вказаний ряд отворів (11) розташований над вказаним щонайменше одним довгастим отвором 6 UA 101613 C2 5 10 (12) на кріпильній скобі, а з іншого боку профілю (4) для установки покриття вказаний щонайменше один довгастий отвір (12), розташований над рядом отворів (11). 25. Скоба за п. 21, яка відрізняється тим, що на кріпильній скобі є три ряди монтажних отворів, причому середній ряд утворений одним або більше довгастими отворами. 26. Скоба за будь-яким з пп. 21-25, яка відрізняється тим, що кріпильна скоба має U-подібну форму, де центральна стінка є першим кінцем (5А), що призначений для кріплення профілю для установки покриття, а віддалені кінці (5В) двох полиць виконані з можливістю проходити всередину в ізоляцію з обох сторін фіксатора, на котрому вона встановлюється. 27. Скоба за будь-яким з пп. 21-26, яка відрізняється тим, що віддалений кінець (5В) має ріжучу кромку, що полегшує проникнення в ізоляційний матеріал. 7 UA 101613 C2 8 UA 101613 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
