Конструкція будівлі, яка складається і розкладається під дією її власної ваги відносно вертикальних шарнірних осей та спосіб складання або розкладання конструкції

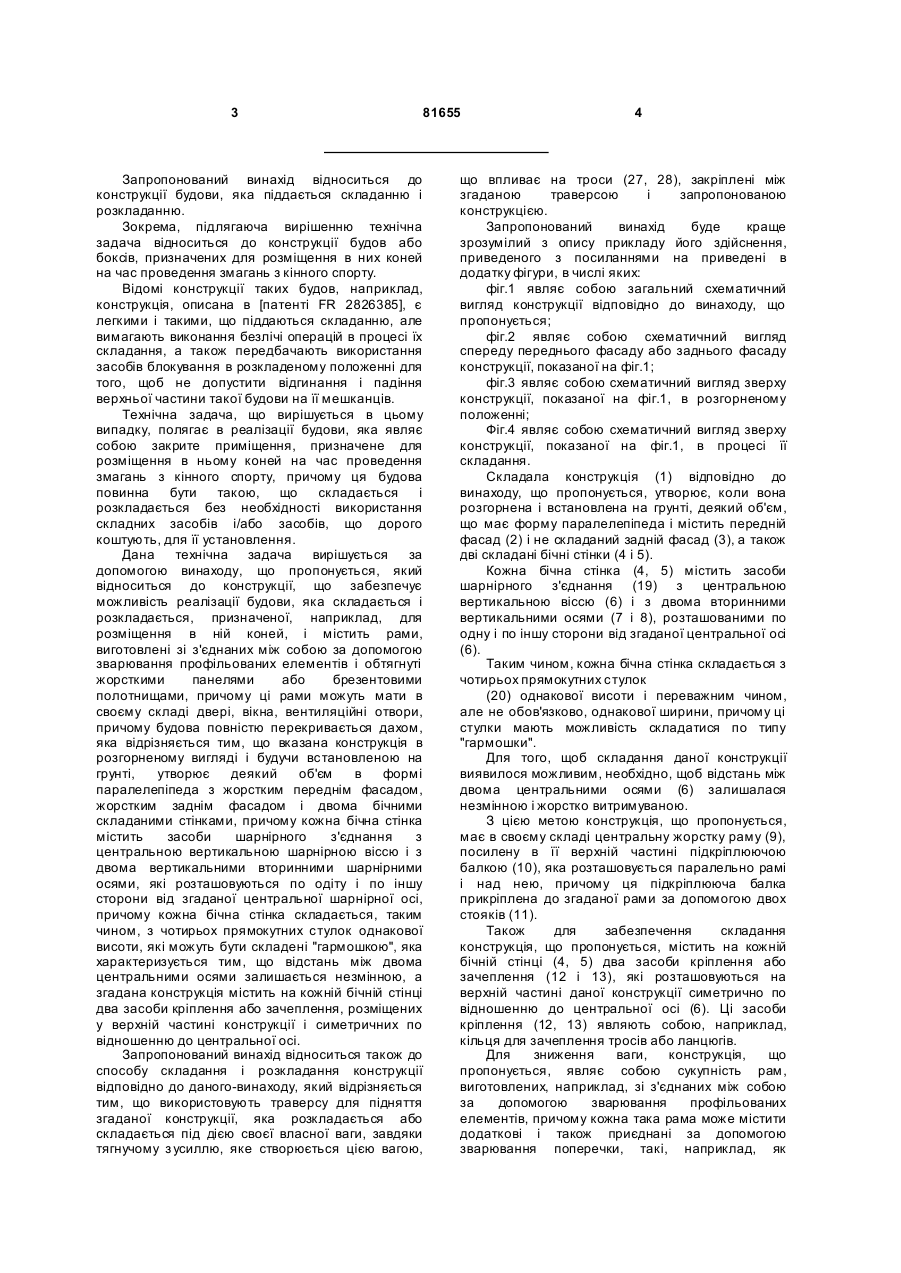

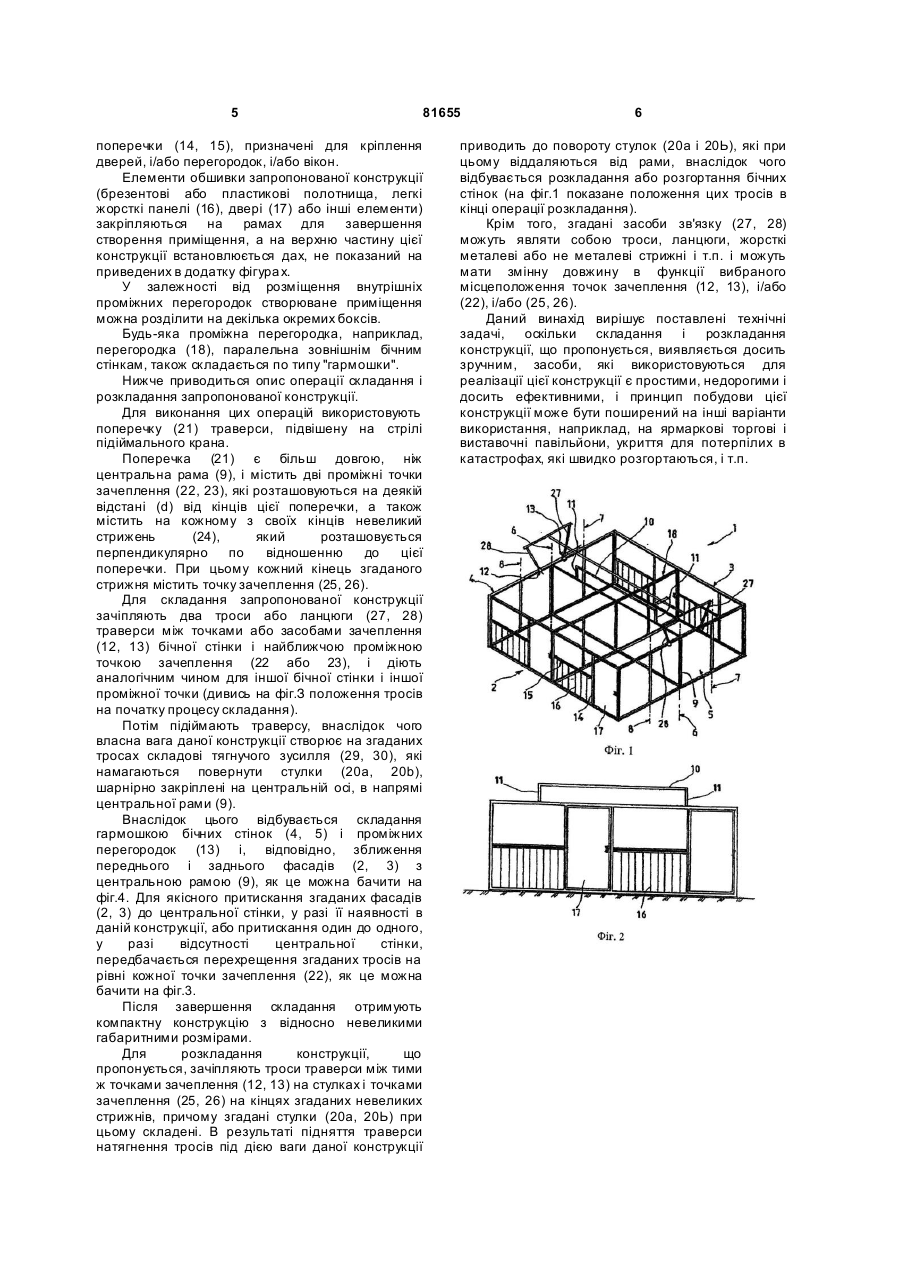

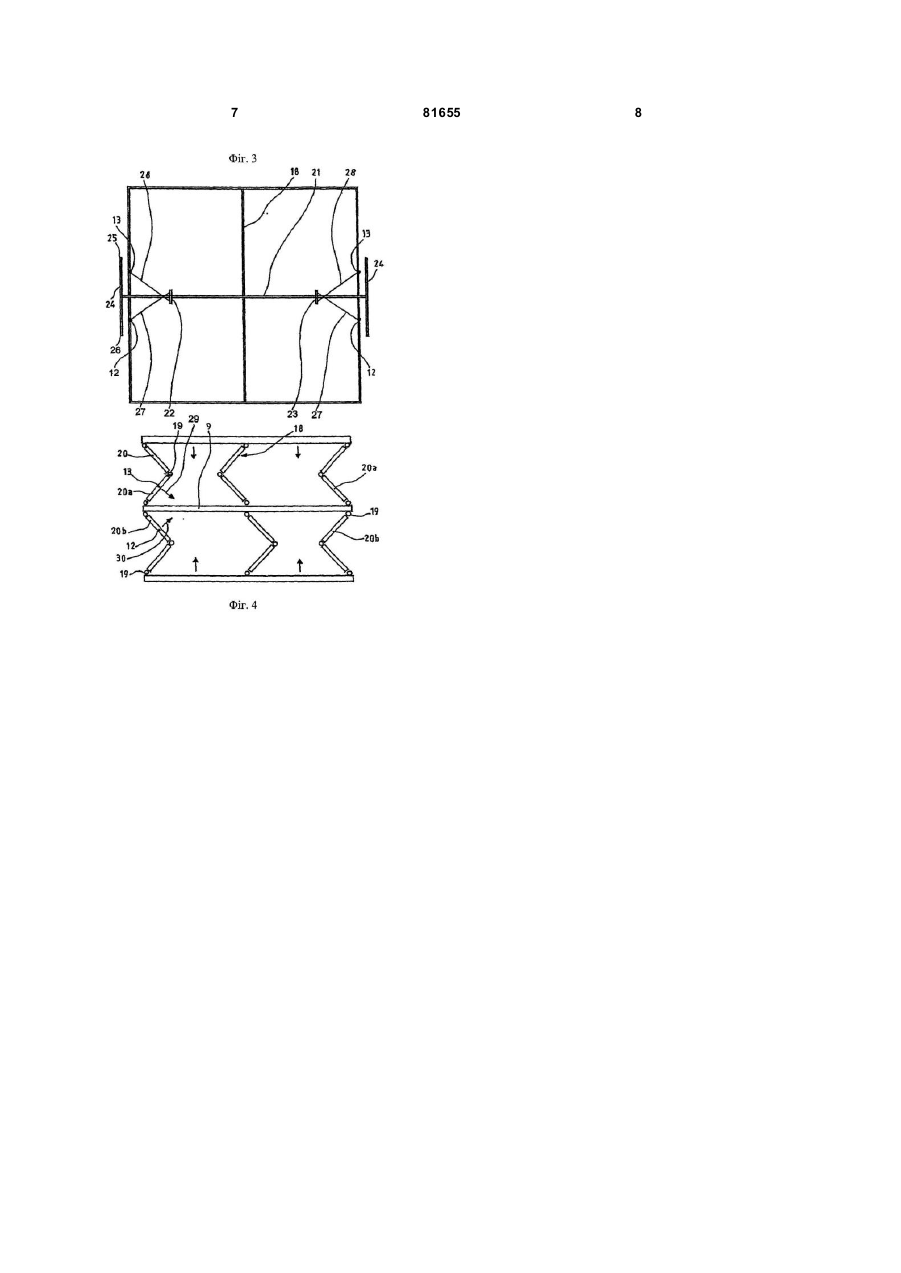

1. Конструкція, яка використовується для формування будівлі, що складається і розкладається, призначеної, зокрема, для розміщення в ній коней, і що містить рами, виготовлені зі з'єднаних між собою за допомогою зварювання профільованих елементів і обтягнуті жорсткими панелями або полотнищами брезенту, причому ці рами можуть мати в своєму складі двері, вікна, вентиляційні отвори, причому ця будова повністю перекривається дахом, яка відрізняє ться тим, що вказана конструкція в розгорненому вигляді і будучи встановленою на грунті, утворює деякий об'єм в формі паралелепіпеда з жорстким переднім фасадом (2), жорстким заднім фасадом (3) і двома бічними складаними стінками, причому кожна бічна стінка (4, 5) містить засоби шарнірного з'єднання (19) з центральною вертикальною шарнірною віссю (6) і з двома вторинними вертикальними шарнірними осями (7 і 8), які розташовуються по одну і по іншу сторони від згаданої центральної осі (6), причому кожна бічна стінка складається, таким чином, з чотирьох прямокутних стулок (20) однакової висоти, які можуть бути складені по типу "гармошки", яка характеризується тим, що відстань між двома центральними осями (6) залишається незмінною, а згадана конструкція містить на кожній бічній стінці (4, 5) два засоби кріплення або зачеплення (12 і 13), розміщених у верхній частині конструкції і симетричних по відношенню до центральної осі (6). 2 (19) 1 3 81655 Запропонований винахід відноситься до конструкції будови, яка піддається складанню і розкладанню. Зокрема, підлягаюча вирішенню технічна задача відноситься до конструкції будов або боксів, призначених для розміщення в них коней на час проведення змагань з кінного спорту. Відомі конструкції таких будов, наприклад, конструкція, описана в [патенті FR 2826385], є легкими і такими, що піддаються складанню, але вимагають виконання безлічі операцій в процесі їх складання, а також передбачають використання засобів блокування в розкладеному положенні для того, щоб не допустити відгинання і падіння верхньої частини такої будови на її мешканців. Технічна задача, що вирішується в цьому випадку, полягає в реалізації будови, яка являє собою закрите приміщення, призначене для розміщення в ньому коней на час проведення змагань з кінного спорту, причому ця будова повинна бути такою, що складається і розкладається без необхідності використання складних засобів і/або засобів, що дорого коштують, для її установлення. Дана технічна задача вирішується за допомогою винаходу, що пропонується, який відноситься до конструкції, що забезпечує можливість реалізації будови, яка складається і розкладається, призначеної, наприклад, для розміщення в ній коней, і містить рами, виготовлені зі з'єднаних між собою за допомогою зварювання профільованих елементів і обтягнуті жорсткими панелями або брезентовими полотнищами, причому ці рами можуть мати в своєму складі двері, вікна, вентиляційні отвори, причому будова повністю перекривається дахом, яка відрізняється тим, що вказана конструкція в розгорненому вигляді і будучи встановленою на грунті, утворює деякий об'єм в формі паралелепіпеда з жорстким переднім фасадом, жорстким заднім фасадом і двома бічними складаними стінками, причому кожна бічна стінка містить засоби шарнірного з'єднання з центральною вертикальною шарнірною віссю і з двома вертикальними вторинними шарнірними осями, які розташовуються по одіту і по іншу сторони від згаданої центральної шарнірної осі, причому кожна бічна стінка складається, таким чином, з чотирьох прямокутних стулок однакової висоти, які можуть бути складені "гармошкою", яка характеризується тим, що відстань між двома центральними осями залишається незмінною, а згадана конструкція містить на кожній бічній стінці два засоби кріплення або зачеплення, розміщених у верхній частині конструкції і симетричних по відношенню до центральної осі. Запропонований винахід відноситься також до способу складання і розкладання конструкції відповідно до даного-винаходу, який відрізняється тим, що використовують траверсу для підняття згаданої конструкції, яка розкладається або складається під дією своєї власної ваги, завдяки тягнучому з усиллю, яке створюється цією вагою, 4 що впливає на троси (27, 28), закріплені між згаданою траверсою і запропонованою конструкцією. Запропонований винахід буде краще зрозумілий з опису прикладу його здійснення, приведеного з посиланнями на приведені в додатку фігури, в числі яких: фіг.1 являє собою загальний схематичний вигляд конструкції відповідно до винаходу, що пропонується; фіг.2 являє собою схематичний вигляд спереду переднього фасаду або заднього фасаду конструкції, показаної на фіг.1; фіг.3 являє собою схематичний вигляд зверху конструкції, показаної на фіг.1, в розгорненому положенні; Фіг.4 являє собою схематичний вигляд зверху конструкції, показаної на фіг.1, в процесі її складання. Складала конструкція (1) відповідно до винаходу, що пропонується, утворює, коли вона розгорнена і встановлена на грунті, деякий об'єм, що має форму паралелепіпеда і містить передній фасад (2) і не складаний задній фасад (3), а також дві складані бічні стінки (4 і 5). Кожна бічна стінка (4, 5) містить засоби шарнірного з'єднання (19) з центральною вертикальною віссю (6) і з двома вторинними вертикальними осями (7 і 8), розташованими по одну і по іншу сторони від згаданої центральної осі (6). Таким чином, кожна бічна стінка складається з чотирьох прямокутних стулок (20) однакової висоти і переважним чином, але не обов'язково, однакової ширини, причому ці стулки мають можливість складатися по типу "гармошки". Для того, щоб складання даної конструкції виявилося можливим, необхідно, щоб відстань між двома центральними осями (6) залишалася незмінною і жорстко витримуваною. З цією метою конструкція, що пропонується, має в своєму складі центральну жорстку раму (9), посилену в її верхній частині підкріплюючою балкою (10), яка розташовується паралельно рамі і над нею, причому ця підкріплююча балка прикріплена до згаданої рами за допомогою двох стояків (11). Також для забезпечення складання конструкція, що пропонується, містить на кожній бічній стінці (4, 5) два засоби кріплення або зачеплення (12 і 13), які розташовуються на верхній частині даної конструкції симетрично по відношенню до центральної осі (6). Ці засоби кріплення (12, 13) являють собою, наприклад, кільця для зачеплення тросів або ланцюгів. Для зниження ваги, конструкція, що пропонується, являє собою сукупність рам, виготовлених, наприклад, зі з'єднаних між собою за допомогою зварювання профільованих елементів, причому кожна така рама може містити додаткові і також приєднані за допомогою зварювання поперечки, такі, наприклад, як 5 81655 поперечки (14, 15), призначені для кріплення дверей, і/або перегородок, і/або вікон. Елементи обшивки запропонованої конструкції (брезентові або пластикові полотнища, легкі жорсткі панелі (16), двері (17) або інші елементи) закріпляються на рамах для завершення створення приміщення, а на верхню частину цієї конструкції встановлюється дах, не показаний на приведених в додатку фігура х. У залежності від розміщення внутрішніх проміжних перегородок створюване приміщення можна розділити на декілька окремих боксів. Будь-яка проміжна перегородка, наприклад, перегородка (18), паралельна зовнішнім бічним стінкам, також складається по типу "гармошки". Нижче приводиться опис операції складання і розкладання запропонованої конструкції. Для виконання цих операцій використовують поперечку (21) траверси, підвішену на стрілі підіймального крана. Поперечка (21) є більш довгою, ніж центральна рама (9), і містить дві проміжні точки зачеплення (22, 23), які розташовуються на деякій відстані (d) від кінців цієї поперечки, а також містить на кожному з своїх кінців невеликий стрижень (24), який розташовується перпендикулярно по відношенню до цієї поперечки. При цьому кожний кінець згаданого стрижня містить точку зачеплення (25, 26). Для складання запропонованої конструкції зачіпляють два троси або ланцюги (27, 28) траверси між точками або засобами зачеплення (12, 13) бічної стінки і найближчою проміжною точкою зачеплення (22 або 23), і діють аналогічним чином для іншої бічної стінки і іншої проміжної точки (дивись на фіг.З положення тросів на початку процесу складання). Потім підіймають траверсу, внаслідок чого власна вага даної конструкції створює на згаданих тросах складові тягнучого зусилля (29, 30), які намагаються повернути стулки (20а, 20b), шарнірно закріплені на центральній осі, в напрямі центральної рами (9). Внаслідок цього відбувається складання гармошкою бічних стінок (4, 5) і проміжних перегородок (13) і, відповідно, зближення переднього і заднього фасадів (2, 3) з центральною рамою (9), як це можна бачити на фіг.4. Для якісного притискання згаданих фасадів (2, 3) до центральної стінки, у разі її наявності в даній конструкції, або притискання один до одного, у разі відсутності центральної стінки, передбачається перехрещення згаданих тросів на рівні кожної точки зачеплення (22), як це можна бачити на фіг.3. Після завершення складання отримують компактну конструкцію з відносно невеликими габаритними розмірами. Для розкладання конструкції, що пропонується, зачіпляють троси траверси між тими ж точками зачеплення (12, 13) на стулках і точками зачеплення (25, 26) на кінцях згаданих невеликих стрижнів, причому згадані стулки (20а, 20Ь) при цьому складені. В результаті підняття траверси натягнення тросів під дією ваги даної конструкції 6 приводить до повороту стулок (20а і 20Ь), які при цьому віддаляються від рами, внаслідок чого відбувається розкладання або розгортання бічних стінок (на фіг.1 показане положення цих тросів в кінці операції розкладання). Крім того, згадані засоби зв'язку (27, 28) можуть являти собою троси, ланцюги, жорсткі металеві або не металеві стрижні і т.п. і можуть мати змінну довжину в функції вибраного місцеположення точок зачеплення (12, 13), і/або (22), і/або (25, 26). Даний винахід вирішує поставлені технічні задачі, оскільки складання і розкладання конструкції, що пропонується, виявляється досить зручним, засоби, які використовуються для реалізації цієї конструкції є простими, недорогими і досить ефективними, і принцип побудови цієї конструкції може бути поширений на інші варіанти використання, наприклад, на ярмаркові торгові і виставочні павільйони, укриття для потерпілих в катастрофах, які швидко розгортаються, і т.п. 7 81655 8
