Контейнер з внутрішньою висувною частиною та зовнішнім пеналом

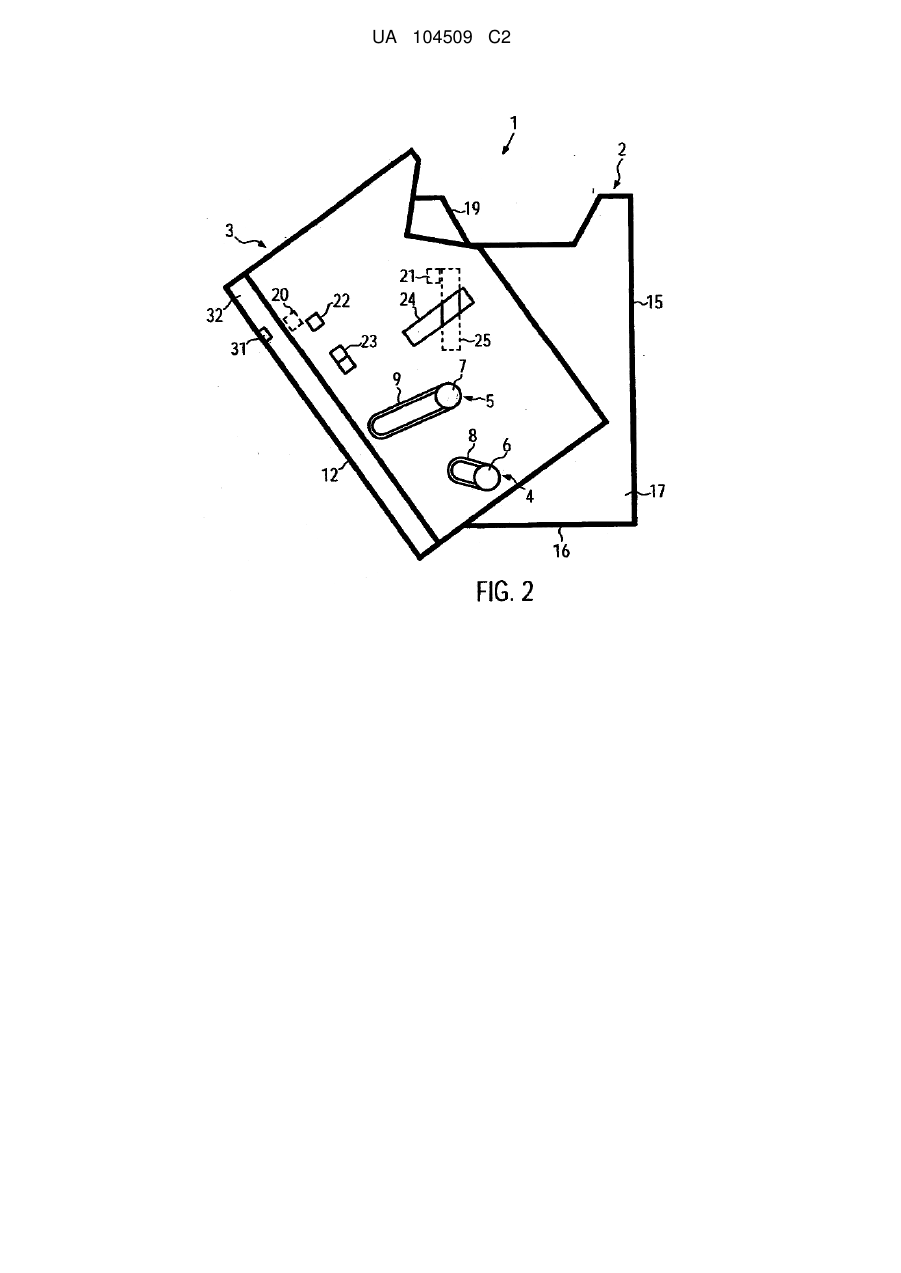

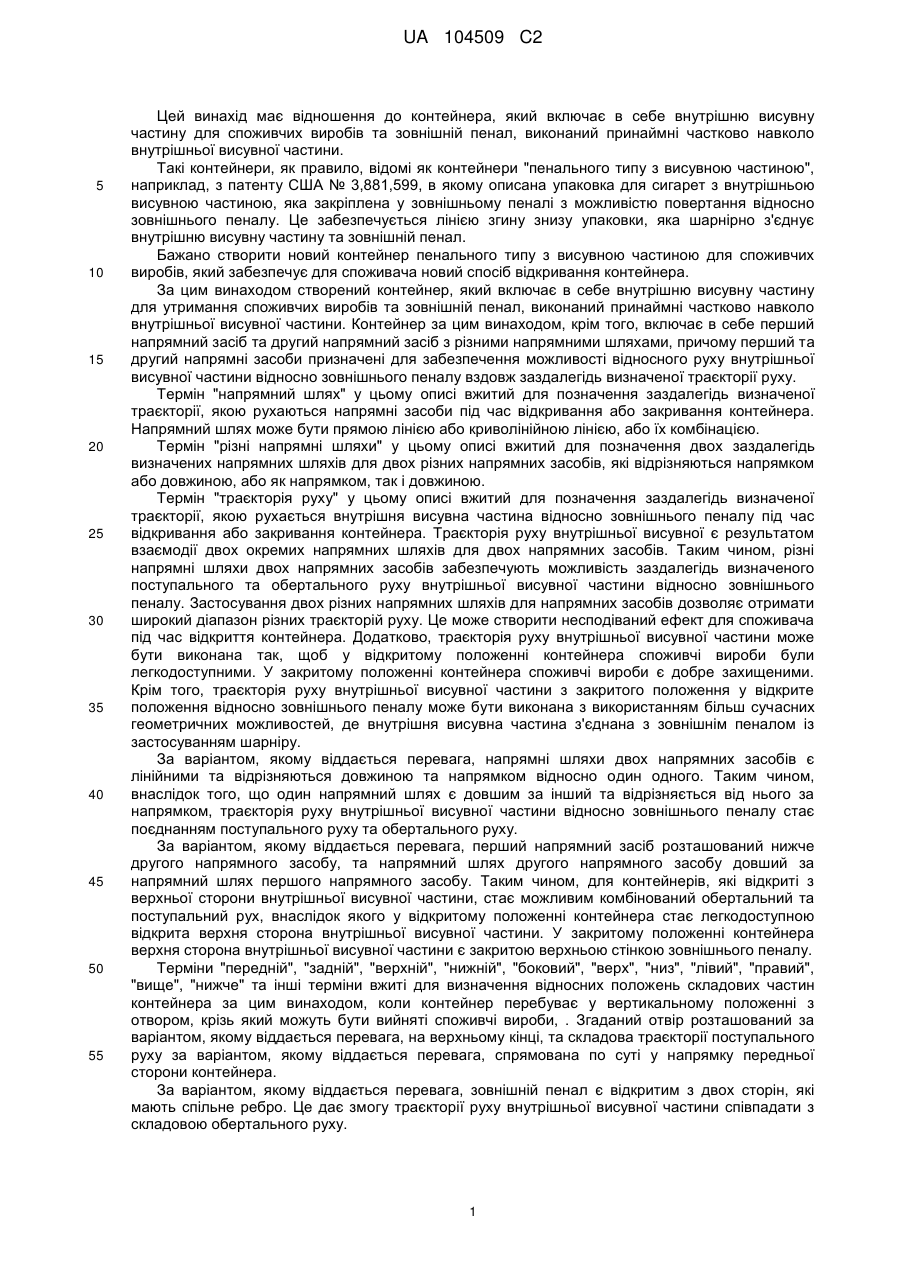

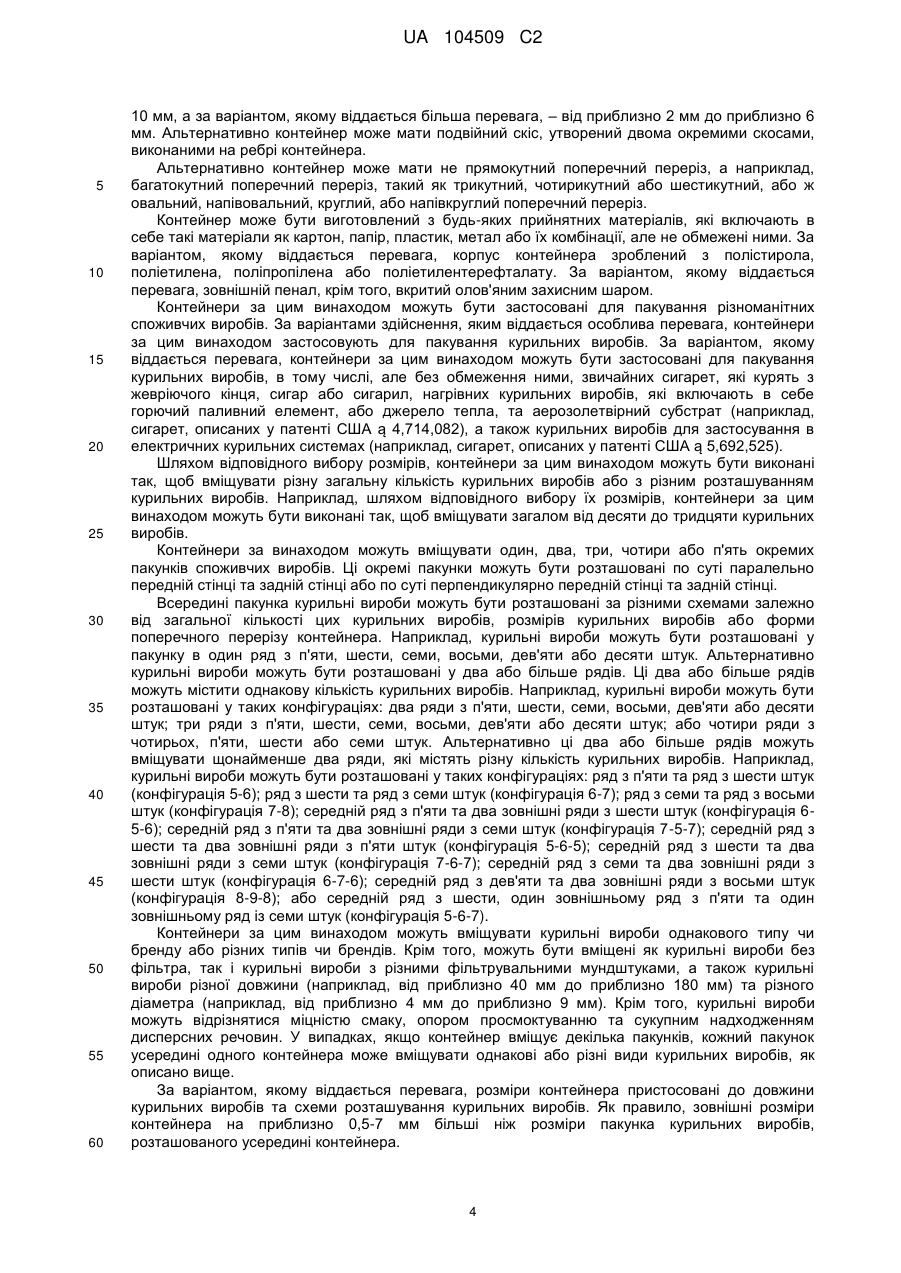

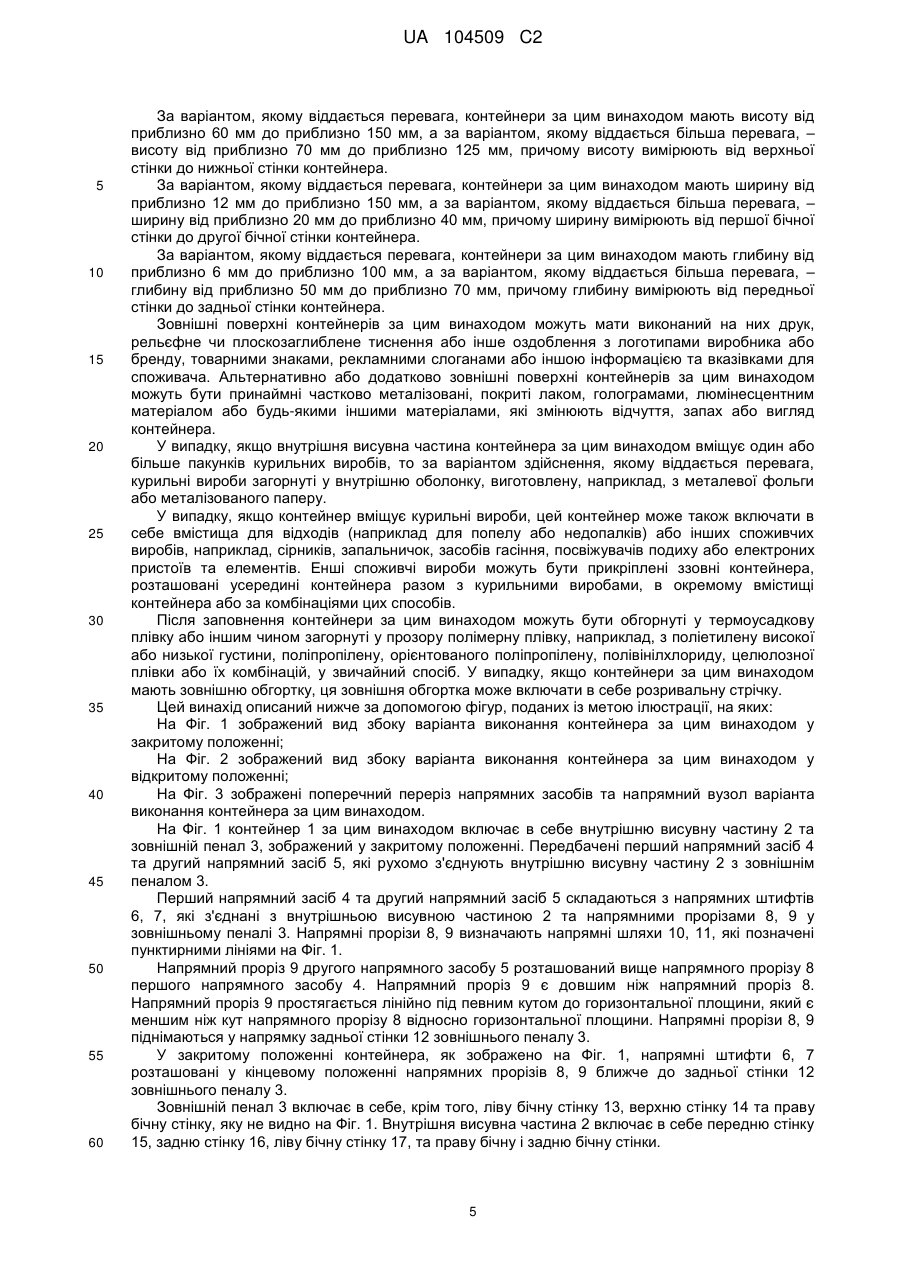

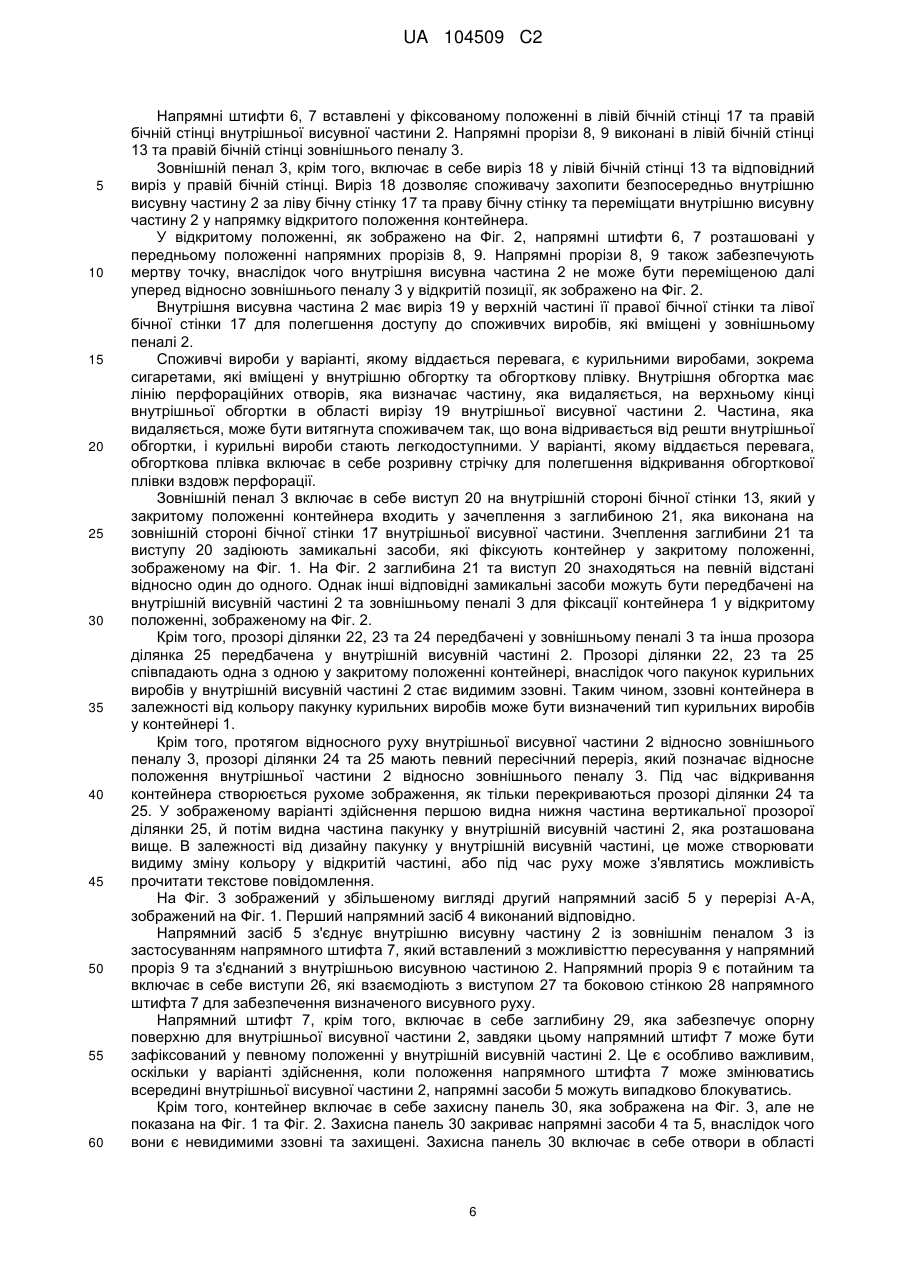

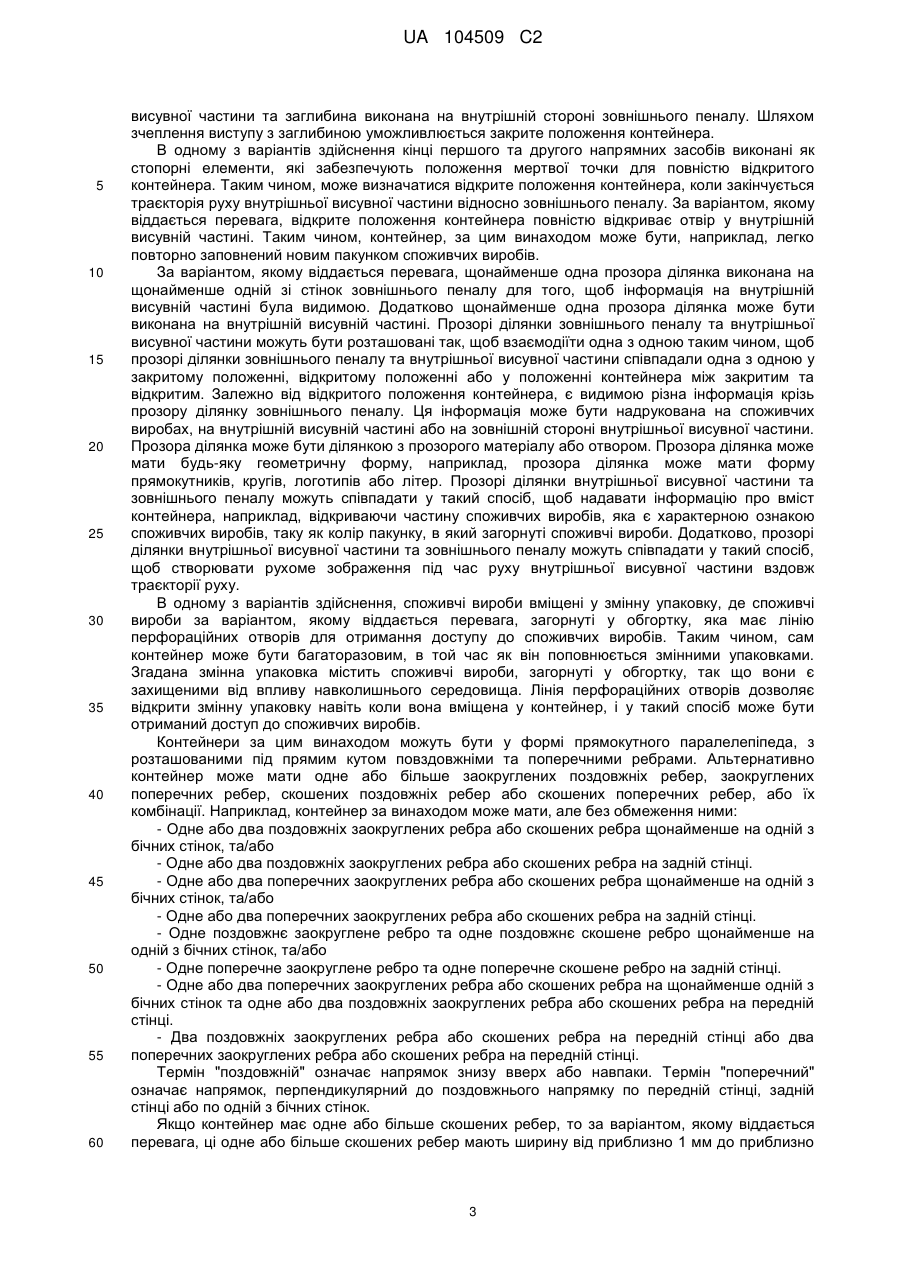

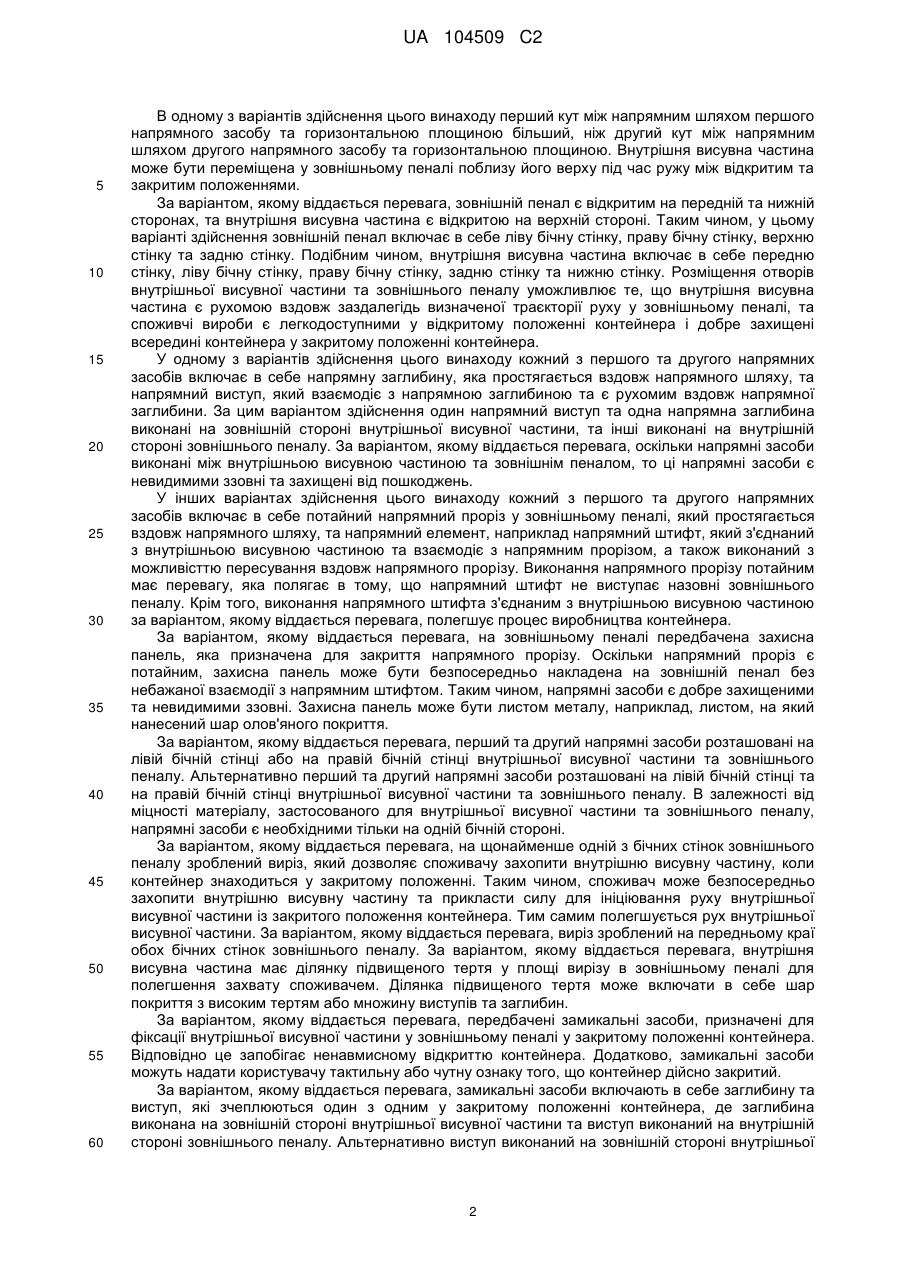

Реферат: Цей винахід має відношення до контейнера (1), який включає в себе внутрішню висувну частину (2) для зберігання споживчих виробів та зовнішній пенал (3), виконаний принаймні частково навколо внутрішньої висувної частини (2). Передбачені перший напрямний засіб (4) та другий напрямний засіб (5) з різними напрямними шляхами (10, 11), де перший та другий напрямні засоби (4, 5) призначені для забезпечення можливості відносного руху внутрішньої висувної частини (2) відносно зовнішнього пеналу (3) вздовж заздалегідь визначеної траєкторії руху. UA 104509 C2 (12) UA 104509 C2 UA 104509 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід має відношення до контейнера, який включає в себе внутрішню висувну частину для споживчих виробів та зовнішній пенал, виконаний принаймні частково навколо внутрішньої висувної частини. Такі контейнери, як правило, відомі як контейнери "пенального типу з висувною частиною", наприклад, з патенту США № 3,881,599, в якому описана упаковка для сигарет з внутрішньою висувною частиною, яка закріплена у зовнішньому пеналі з можливістю повертання відносно зовнішнього пеналу. Це забезпечується лінією згину знизу упаковки, яка шарнірно з'єднує внутрішню висувну частину та зовнішній пенал. Бажано створити новий контейнер пенального типу з висувною частиною для споживчих виробів, який забезпечує для споживача новий спосіб відкривання контейнера. За цим винаходом створений контейнер, який включає в себе внутрішню висувну частину для утримання споживчих виробів та зовнішній пенал, виконаний принаймні частково навколо внутрішньої висувної частини. Контейнер за цим винаходом, крім того, включає в себе перший напрямний засіб та другий напрямний засіб з різними напрямними шляхами, причому перший та другий напрямні засоби призначені для забезпечення можливості відносного руху внутрішньої висувної частини відносно зовнішнього пеналу вздовж заздалегідь визначеної траєкторії руху. Термін "напрямний шлях" у цьому описі вжитий для позначення заздалегідь визначеної траєкторії, якою рухаються напрямні засоби під час відкривання або закривання контейнера. Напрямний шлях може бути прямою лінією або криволінійною лінією, або їх комбінацією. Термін "різні напрямні шляхи" у цьому описі вжитий для позначення двох заздалегідь визначених напрямних шляхів для двох різних напрямних засобів, які відрізняються напрямком або довжиною, або як напрямком, так і довжиною. Термін "траєкторія руху" у цьому описі вжитий для позначення заздалегідь визначеної траєкторії, якою рухається внутрішня висувна частина відносно зовнішнього пеналу під час відкривання або закривання контейнера. Траєкторія руху внутрішньої висувної є результатом взаємодії двох окремих напрямних шляхів для двох напрямних засобів. Таким чином, різні напрямні шляхи двох напрямних засобів забезпечують можливість заздалегідь визначеного поступального та обертального руху внутрішньої висувної частини відносно зовнішнього пеналу. Застосування двох різних напрямних шляхів для напрямних засобів дозволяє отримати широкий діапазон різних траєкторій руху. Це може створити несподіваний ефект для споживача під час відкриття контейнера. Додатково, траєкторія руху внутрішньої висувної частини може бути виконана так, щоб у відкритому положенні контейнера споживчі вироби були легкодоступними. У закритому положенні контейнера споживчі вироби є добре захищеними. Крім того, траєкторія руху внутрішньої висувної частини з закритого положення у відкрите положення відносно зовнішнього пеналу може бути виконана з використанням більш сучасних геометричних можливостей, де внутрішня висувна частина з'єднана з зовнішнім пеналом із застосуванням шарніру. За варіантом, якому віддається перевага, напрямні шляхи двох напрямних засобів є лінійними та відрізняються довжиною та напрямком відносно один одного. Таким чином, внаслідок того, що один напрямний шлях є довшим за інший та відрізняється від нього за напрямком, траєкторія руху внутрішньої висувної частини відносно зовнішнього пеналу стає поєднанням поступального руху та обертального руху. За варіантом, якому віддається перевага, перший напрямний засіб розташований нижче другого напрямного засобу, та напрямний шлях другого напрямного засобу довший за напрямний шлях першого напрямного засобу. Таким чином, для контейнерів, які відкриті з верхньої сторони внутрішньої висувної частини, стає можливим комбінований обертальний та поступальний рух, внаслідок якого у відкритому положенні контейнера стає легкодоступною відкрита верхня сторона внутрішньої висувної частини. У закритому положенні контейнера верхня сторона внутрішньої висувної частини є закритою верхньою стінкою зовнішнього пеналу. Терміни "передній", "задній", "верхній", "нижній", "боковий", "верх", "низ", "лівий", "правий", "вище", "нижче" та інші терміни вжиті для визначення відносних положень складових частин контейнера за цим винаходом, коли контейнер перебуває у вертикальному положенні з отвором, крізь який можуть бути вийняті споживчі вироби, . Згаданий отвір розташований за варіантом, якому віддається перевага, на верхньому кінці, та складова траєкторії поступального руху за варіантом, якому віддається перевага, спрямована по суті у напрямку передньої сторони контейнера. За варіантом, якому віддається перевага, зовнішній пенал є відкритим з двох сторін, які мають спільне ребро. Це дає змогу траєкторії руху внутрішньої висувної частини співпадати з складовою обертального руху. 1 UA 104509 C2 5 10 15 20 25 30 35 40 45 50 55 60 В одному з варіантів здійснення цього винаходу перший кут між напрямним шляхом першого напрямного засобу та горизонтальною площиною більший, ніж другий кут між напрямним шляхом другого напрямного засобу та горизонтальною площиною. Внутрішня висувна частина може бути переміщена у зовнішньому пеналі поблизу його верху під час ружу між відкритим та закритим положеннями. За варіантом, якому віддається перевага, зовнішній пенал є відкритим на передній та нижній сторонах, та внутрішня висувна частина є відкритою на верхній стороні. Таким чином, у цьому варіанті здійснення зовнішній пенал включає в себе ліву бічну стінку, праву бічну стінку, верхню стінку та задню стінку. Подібним чином, внутрішня висувна частина включає в себе передню стінку, ліву бічну стінку, праву бічну стінку, задню стінку та нижню стінку. Розміщення отворів внутрішньої висувної частини та зовнішнього пеналу уможливлює те, що внутрішня висувна частина є рухомою вздовж заздалегідь визначеної траєкторії руху у зовнішньому пеналі, та споживчі вироби є легкодоступними у відкритому положенні контейнера і добре захищені всередині контейнера у закритому положенні контейнера. У одному з варіантів здійснення цього винаходу кожний з першого та другого напрямних засобів включає в себе напрямну заглибину, яка простягається вздовж напрямного шляху, та напрямний виступ, який взаємодіє з напрямною заглибиною та є рухомим вздовж напрямної заглибини. За цим варіантом здійснення один напрямний виступ та одна напрямна заглибина виконані на зовнішній стороні внутрішньої висувної частини, та інші виконані на внутрішній стороні зовнішнього пеналу. За варіантом, якому віддається перевага, оскільки напрямні засоби виконані між внутрішньою висувною частиною та зовнішнім пеналом, то ці напрямні засоби є невидимими ззовні та захищені від пошкоджень. У інших варіантах здійснення цього винаходу кожний з першого та другого напрямних засобів включає в себе потайний напрямний проріз у зовнішньому пеналі, який простягається вздовж напрямного шляху, та напрямний елемент, наприклад напрямний штифт, який з'єднаний з внутрішньою висувною частиною та взаємодіє з напрямним прорізом, а також виконаний з можливісттю пересування вздовж напрямного прорізу. Виконання напрямного прорізу потайним має перевагу, яка полягає в тому, що напрямний штифт не виступає назовні зовнішнього пеналу. Крім того, виконання напрямного штифта з'єднаним з внутрішньою висувною частиною за варіантом, якому віддається перевага, полегшує процес виробництва контейнера. За варіантом, якому віддається перевага, на зовнішньому пеналі передбачена захисна панель, яка призначена для закриття напрямного прорізу. Оскільки напрямний проріз є потайним, захисна панель може бути безпосередньо накладена на зовнішній пенал без небажаної взаємодії з напрямним штифтом. Таким чином, напрямні засоби є добре захищеними та невидимими ззовні. Захисна панель може бути листом металу, наприклад, листом, на який нанесений шар олов'яного покриття. За варіантом, якому віддається перевага, перший та другий напрямні засоби розташовані на лівій бічній стінці або на правій бічній стінці внутрішньої висувної частини та зовнішнього пеналу. Альтернативно перший та другий напрямні засоби розташовані на лівій бічній стінці та на правій бічній стінці внутрішньої висувної частини та зовнішнього пеналу. В залежності від міцності матеріалу, застосованого для внутрішньої висувної частини та зовнішнього пеналу, напрямні засоби є необхідними тільки на одній бічній стороні. За варіантом, якому віддається перевага, на щонайменше одній з бічних стінок зовнішнього пеналу зроблений виріз, який дозволяє споживачу захопити внутрішню висувну частину, коли контейнер знаходиться у закритому положенні. Таким чином, споживач може безпосередньо захопити внутрішню висувну частину та прикласти силу для ініціювання руху внутрішньої висувної частини із закритого положення контейнера. Тим самим полегшується рух внутрішньої висувної частини. За варіантом, якому віддається перевага, виріз зроблений на передньому краї обох бічних стінок зовнішнього пеналу. За варіантом, якому віддається перевага, внутрішня висувна частина має ділянку підвищеного тертя у площі вирізу в зовнішньому пеналі для полегшення захвату споживачем. Ділянка підвищеного тертя може включати в себе шар покриття з високим тертям або множину виступів та заглибин. За варіантом, якому віддається перевага, передбачені замикальні засоби, призначені для фіксації внутрішньої висувної частини у зовнішньому пеналі у закритому положенні контейнера. Відповідно це запобігає ненавмисному відкриттю контейнера. Додатково, замикальні засоби можуть надати користувачу тактильну або чутну ознаку того, що контейнер дійсно закритий. За варіантом, якому віддається перевага, замикальні засоби включають в себе заглибину та виступ, які зчеплюються один з одним у закритому положенні контейнера, де заглибина виконана на зовнішній стороні внутрішньої висувної частини та виступ виконаний на внутрішній стороні зовнішнього пеналу. Альтернативно виступ виконаний на зовнішній стороні внутрішньої 2 UA 104509 C2 5 10 15 20 25 30 35 40 45 50 55 60 висувної частини та заглибина виконана на внутрішній стороні зовнішнього пеналу. Шляхом зчеплення виступу з заглибиною уможливлюється закрите положення контейнера. В одному з варіантів здійснення кінці першого та другого напрямних засобів виконані як стопорні елементи, які забезпечують положення мертвої точки для повністю відкритого контейнера. Таким чином, може визначатися відкрите положення контейнера, коли закінчується траєкторія руху внутрішньої висувної частини відносно зовнішнього пеналу. За варіантом, якому віддається перевага, відкрите положення контейнера повністю відкриває отвір у внутрішній висувній частині. Таким чином, контейнер, за цим винаходом може бути, наприклад, легко повторно заповнений новим пакунком споживчих виробів. За варіантом, якому віддається перевага, щонайменше одна прозора ділянка виконана на щонайменше одній зі стінок зовнішнього пеналу для того, щоб інформація на внутрішній висувній частині була видимою. Додатково щонайменше одна прозора ділянка може бути виконана на внутрішній висувній частині. Прозорі ділянки зовнішнього пеналу та внутрішньої висувної частини можуть бути розташовані так, щоб взаємодіїти одна з одною таким чином, щоб прозорі ділянки зовнішнього пеналу та внутрішньої висувної частини співпадали одна з одною у закритому положенні, відкритому положенні або у положенні контейнера між закритим та відкритим. Залежно від відкритого положення контейнера, є видимою різна інформація крізь прозору ділянку зовнішнього пеналу. Ця інформація може бути надрукована на споживчих виробах, на внутрішній висувній частині або на зовнішній стороні внутрішньої висувної частини. Прозора ділянка може бути ділянкою з прозорого матеріалу або отвором. Прозора ділянка може мати будь-яку геометричну форму, наприклад, прозора ділянка може мати форму прямокутників, кругів, логотипів або літер. Прозорі ділянки внутрішньої висувної частини та зовнішнього пеналу можуть співпадати у такий спосіб, щоб надавати інформацію про вміст контейнера, наприклад, відкриваючи частину споживчих виробів, яка є характерною ознакою споживчих виробів, таку як колір пакунку, в який загорнуті споживчі вироби. Додатково, прозорі ділянки внутрішньої висувної частини та зовнішнього пеналу можуть співпадати у такий спосіб, щоб створювати рухоме зображення під час руху внутрішньої висувної частини вздовж траєкторії руху. В одному з варіантів здійснення, споживчі вироби вміщені у змінну упаковку, де споживчі вироби за варіантом, якому віддається перевага, загорнуті у обгортку, яка має лінію перфораційних отворів для отримання доступу до споживчих виробів. Таким чином, сам контейнер може бути багаторазовим, в той час як він поповнюється змінними упаковками. Згадана змінна упаковка містить споживчі вироби, загорнуті у обгортку, так що вони є захищеними від впливу навколишнього середовища. Лінія перфораційних отворів дозволяє відкрити змінну упаковку навіть коли вона вміщена у контейнер, і у такий спосіб може бути отриманий доступ до споживчих виробів. Контейнери за цим винаходом можуть бути у формі прямокутного паралелепіпеда, з розташованими під прямим кутом повздовжніми та поперечними ребрами. Альтернативно контейнер може мати одне або більше заокруглених поздовжніх ребер, заокруглених поперечних ребер, скошених поздовжніх ребер або скошених поперечних ребер, або їх комбінації. Наприклад, контейнер за винаходом може мати, але без обмеження ними: - Одне або два поздовжніх заокруглених ребра або скошених ребра щонайменше на одній з бічних стінок, та/або - Одне або два поздовжніх заокруглених ребра або скошених ребра на задній стінці. - Одне або два поперечних заокруглених ребра або скошених ребра щонайменше на одній з бічних стінок, та/або - Одне або два поперечних заокруглених ребра або скошених ребра на задній стінці. - Одне поздовжнє заокруглене ребро та одне поздовжнє скошене ребро щонайменше на одній з бічних стінок, та/або - Одне поперечне заокруглене ребро та одне поперечне скошене ребро на задній стінці. - Одне або два поперечних заокруглених ребра або скошених ребра на щонайменше одній з бічних стінок та одне або два поздовжніх заокруглених ребра або скошених ребра на передній стінці. - Два поздовжніх заокруглених ребра або скошених ребра на передній стінці або два поперечних заокруглених ребра або скошених ребра на передній стінці. Термін "поздовжній" означає напрямок знизу вверх або навпаки. Термін "поперечний" означає напрямок, перпендикулярний до поздовжнього напрямку по передній стінці, задній стінці або по одній з бічних стінок. Якщо контейнер має одне або більше скошених ребер, то за варіантом, якому віддається перевага, ці одне або більше скошених ребер мають ширину від приблизно 1 мм до приблизно 3 UA 104509 C2 5 10 15 20 25 30 35 40 45 50 55 60 10 мм, а за варіантом, якому віддається більша перевага, – від приблизно 2 мм до приблизно 6 мм. Альтернативно контейнер може мати подвійний скіс, утворений двома окремими скосами, виконаними на ребрі контейнера. Альтернативно контейнер може мати не прямокутний поперечний переріз, а наприклад, багатокутний поперечний переріз, такий як трикутний, чотирикутний або шестикутний, або ж овальний, напівовальний, круглий, або напівкруглий поперечний переріз. Контейнер може бути виготовлений з будь-яких прийнятних матеріалів, які включають в себе такі матеріали як картон, папір, пластик, метал або їх комбінації, але не обмежені ними. За варіантом, якому віддається перевага, корпус контейнера зроблений з полістирола, поліетилена, поліпропілена або поліетилентерефталату. За варіантом, якому віддається перевага, зовнішній пенал, крім того, вкритий олов'яним захисним шаром. Контейнери за цим винаходом можуть бути застосовані для пакування різноманітних споживчих виробів. За варіантами здійснення, яким віддається особлива перевага, контейнери за цим винаходом застосовують для пакування курильних виробів. За варіантом, якому віддається перевага, контейнери за цим винаходом можуть бути застосовані для пакування курильних виробів, в тому числі, але без обмеження ними, звичайних сигарет, які курять з жевріючого кінця, сигар або сигарил, нагрівних курильних виробів, які включають в себе горючий паливний елемент, або джерело тепла, та аерозолетвірний субстрат (наприклад, сигарет, описаних у патенті США ą 4,714,082), а також курильних виробів для застосування в електричних курильних системах (наприклад, сигарет, описаних у патенті США ą 5,692,525). Шляхом відповідного вибору розмірів, контейнери за цим винаходом можуть бути виконані так, щоб вміщувати різну загальну кількість курильних виробів або з різним розташуванням курильних виробів. Наприклад, шляхом відповідного вибору їх розмірів, контейнери за цим винаходом можуть бути виконані так, щоб вміщувати загалом від десяти до тридцяти курильних виробів. Контейнери за винаходом можуть вміщувати один, два, три, чотири або п'ять окремих пакунків споживчих виробів. Ці окремі пакунки можуть бути розташовані по суті паралельно передній стінці та задній стінці або по суті перпендикулярно передній стінці та задній стінці. Всередині пакунка курильні вироби можуть бути розташовані за різними схемами залежно від загальної кількості цих курильних виробів, розмірів курильних виробів або форми поперечного перерізу контейнера. Наприклад, курильні вироби можуть бути розташовані у пакунку в один ряд з п'яти, шести, семи, восьми, дев'яти або десяти штук. Альтернативно курильні вироби можуть бути розташовані у два або більше рядів. Ці два або більше рядів можуть містити однакову кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані у таких конфігураціях: два ряди з п'яти, шести, семи, восьми, дев'яти або десяти штук; три ряди з п'яти, шести, семи, восьми, дев'яти або десяти штук; або чотири ряди з чотирьох, п'яти, шести або семи штук. Альтернативно ці два або більше рядів можуть вміщувати щонайменше два ряди, які містять різну кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані у таких конфігураціях: ряд з п'яти та ряд з шести штук (конфігурація 5-6); ряд з шести та ряд з семи штук (конфігурація 6-7); ряд з семи та ряд з восьми штук (конфігурація 7-8); середній ряд з п'яти та два зовнішні ряди з шести штук (конфігурація 65-6); середній ряд з п'яти та два зовнішні ряди з семи штук (конфігурація 7-5-7); середній ряд з шести та два зовнішні ряди з п'яти штук (конфігурація 5-6-5); середній ряд з шести та два зовнішні ряди з семи штук (конфігурація 7-6-7); середній ряд з семи та два зовнішні ряди з шести штук (конфігурація 6-7-6); середній ряд з дев'яти та два зовнішні ряди з восьми штук (конфігурація 8-9-8); або середній ряд з шести, один зовнішньому ряд з п'яти та один зовнішньому ряд із семи штук (конфігурація 5-6-7). Контейнери за цим винаходом можуть вміщувати курильні вироби однакового типу чи бренду або різних типів чи брендів. Крім того, можуть бути вміщені як курильні вироби без фільтра, так і курильні вироби з різними фільтрувальними мундштуками, а також курильні вироби різної довжини (наприклад, від приблизно 40 мм до приблизно 180 мм) та різного діаметра (наприклад, від приблизно 4 мм до приблизно 9 мм). Крім того, курильні вироби можуть відрізнятися міцністю смаку, опором просмоктуванню та сукупним надходженням дисперсних речовин. У випадках, якщо контейнер вміщує декілька пакунків, кожний пакунок усередині одного контейнера може вміщувати однакові або різні види курильних виробів, як описано вище. За варіантом, якому віддається перевага, розміри контейнера пристосовані до довжини курильних виробів та схеми розташування курильних виробів. Як правило, зовнішні розміри контейнера на приблизно 0,5-7 мм більші ніж розміри пакунка курильних виробів, розташованого усередині контейнера. 4 UA 104509 C2 5 10 15 20 25 30 35 40 45 50 55 60 За варіантом, якому віддається перевага, контейнери за цим винаходом мають висоту від приблизно 60 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, – висоту від приблизно 70 мм до приблизно 125 мм, причому висоту вимірюють від верхньої стінки до нижньої стінки контейнера. За варіантом, якому віддається перевага, контейнери за цим винаходом мають ширину від приблизно 12 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, – ширину від приблизно 20 мм до приблизно 40 мм, причому ширину вимірюють від першої бічної стінки до другої бічної стінки контейнера. За варіантом, якому віддається перевага, контейнери за цим винаходом мають глибину від приблизно 6 мм до приблизно 100 мм, а за варіантом, якому віддається більша перевага, – глибину від приблизно 50 мм до приблизно 70 мм, причому глибину вимірюють від передньої стінки до задньої стінки контейнера. Зовнішні поверхні контейнерів за цим винаходом можуть мати виконаний на них друк, рельєфне чи плоскозаглиблене тиснення або інше оздоблення з логотипами виробника або бренду, товарними знаками, рекламними слоганами або іншою інформацією та вказівками для споживача. Альтернативно або додатково зовнішні поверхні контейнерів за цим винаходом можуть бути принаймні частково металізовані, покриті лаком, голограмами, люмінесцентним матеріалом або будь-якими іншими матеріалами, які змінюють відчуття, запах або вигляд контейнера. У випадку, якщо внутрішня висувна частина контейнера за цим винаходом вміщує один або більше пакунків курильних виробів, то за варіантом здійснення, якому віддається перевага, курильні вироби загорнуті у внутрішню оболонку, виготовлену, наприклад, з металевої фольги або металізованого паперу. У випадку, якщо контейнер вміщує курильні вироби, цей контейнер може також включати в себе вмістища для відходів (наприклад для попелу або недопалків) або інших споживчих виробів, наприклад, сірників, запальничок, засобів гасіння, посвіжувачів подиху або електроних пристоїв та елементів. Енші споживчі вироби можуть бути прикріплені ззовні контейнера, розташовані усередині контейнера разом з курильними виробами, в окремому вмістищі контейнера або за комбінаціями цих способів. Після заповнення контейнери за цим винаходом можуть бути обгорнуті у термоусадкову плівку або іншим чином загорнуті у прозору полімерну плівку, наприклад, з поліетилену високої або низької густини, поліпропілену, орієнтованого поліпропілену, полівінілхлориду, целюлозної плівки або їх комбінацій, у звичайний спосіб. У випадку, якщо контейнери за цим винаходом мають зовнішню обгортку, ця зовнішня обгортка може включати в себе розривальну стрічку. Цей винахід описаний нижче за допомогою фігур, поданих із метою ілюстрації, на яких: На Фіг. 1 зображений вид збоку варіанта виконання контейнера за цим винаходом у закритому положенні; На Фіг. 2 зображений вид збоку варіанта виконання контейнера за цим винаходом у відкритому положенні; На Фіг. 3 зображені поперечний переріз напрямних засобів та напрямний вузол варіанта виконання контейнера за цим винаходом. На Фіг. 1 контейнер 1 за цим винаходом включає в себе внутрішню висувну частину 2 та зовнішній пенал 3, зображений у закритому положенні. Передбачені перший напрямний засіб 4 та другий напрямний засіб 5, які рухомо з'єднують внутрішню висувну частину 2 з зовнішнім пеналом 3. Перший напрямний засіб 4 та другий напрямний засіб 5 складаються з напрямних штифтів 6, 7, які з'єднані з внутрішньою висувною частиною 2 та напрямними прорізами 8, 9 у зовнішньому пеналі 3. Напрямні прорізи 8, 9 визначають напрямні шляхи 10, 11, які позначені пунктирними лініями на Фіг. 1. Напрямний проріз 9 другого напрямного засобу 5 розташований вище напрямного прорізу 8 першого напрямного засобу 4. Напрямний проріз 9 є довшим ніж напрямний проріз 8. Напрямний проріз 9 простягається лінійно під певним кутом до горизонтальної площини, який є меншим ніж кут напрямного прорізу 8 відносно горизонтальної площини. Напрямні прорізи 8, 9 піднімаються у напрямку задньої стінки 12 зовнішнього пеналу 3. У закритому положенні контейнера, як зображено на Фіг. 1, напрямні штифти 6, 7 розташовані у кінцевому положенні напрямних прорізів 8, 9 ближче до задньої стінки 12 зовнішнього пеналу 3. Зовнішній пенал 3 включає в себе, крім того, ліву бічну стінку 13, верхню стінку 14 та праву бічну стінку, яку не видно на Фіг. 1. Внутрішня висувна частина 2 включає в себе передню стінку 15, задню стінку 16, ліву бічну стінку 17, та праву бічну і задню бічну стінки. 5 UA 104509 C2 5 10 15 20 25 30 35 40 45 50 55 60 Напрямні штифти 6, 7 вставлені у фіксованому положенні в лівій бічній стінці 17 та правій бічній стінці внутрішньої висувної частини 2. Напрямні прорізи 8, 9 виконані в лівій бічній стінці 13 та правій бічній стінці зовнішнього пеналу 3. Зовнішній пенал 3, крім того, включає в себе виріз 18 у лівій бічній стінці 13 та відповідний виріз у правій бічній стінці. Виріз 18 дозволяє споживачу захопити безпосередньо внутрішню висувну частину 2 за ліву бічну стінку 17 та праву бічну стінку та переміщати внутрішню висувну частину 2 у напрямку відкритого положення контейнера. У відкритому положенні, як зображено на Фіг. 2, напрямні штифти 6, 7 розташовані у передньому положенні напрямних прорізів 8, 9. Напрямні прорізи 8, 9 також забезпечують мертву точку, внаслідок чого внутрішня висувна частина 2 не може бути переміщеною далі уперед відносно зовнішнього пеналу 3 у відкритій позиції, як зображено на Фіг. 2. Внутрішня висувна частина 2 має виріз 19 у верхній частині її правої бічної стінки та лівої бічної стінки 17 для полегшення доступу до споживчих виробів, які вміщені у зовнішньому пеналі 2. Споживчі вироби у варіанті, якому віддається перевага, є курильними виробами, зокрема сигаретами, які вміщені у внутрішню обгортку та обгорткову плівку. Внутрішня обгортка має лінію перфораційних отворів, яка визначає частину, яка видаляється, на верхньому кінці внутрішньої обгортки в області вирізу 19 внутрішньої висувної частини 2. Частина, яка видаляється, може бути витягнута споживачем так, що вона відривається від решти внутрішньої обгортки, і курильні вироби стають легкодоступними. У варіанті, якому віддається перевага, обгорткова плівка включає в себе розривну стрічку для полегшення відкривання обгорткової плівки вздовж перфорації. Зовнішній пенал 3 включає в себе виступ 20 на внутрішній стороні бічної стінки 13, який у закритому положенні контейнера входить у зачеплення з заглибиною 21, яка виконана на зовнішній стороні бічної стінки 17 внутрішньої висувної частини. Зчеплення заглибини 21 та виступу 20 задіюють замикальні засоби, які фіксують контейнер у закритому положенні, зображеному на Фіг. 1. На Фіг. 2 заглибина 21 та виступ 20 знаходяться на певній відстані відносно один до одного. Однак інші відповідні замикальні засоби можуть бути передбачені на внутрішній висувній частині 2 та зовнішньому пеналі 3 для фіксації контейнера 1 у відкритому положенні, зображеному на Фіг. 2. Крім того, прозорі ділянки 22, 23 та 24 передбачені у зовнішньому пеналі 3 та інша прозора ділянка 25 передбачена у внутрішній висувній частині 2. Прозорі ділянки 22, 23 та 25 співпадають одна з одною у закритому положенні контейнері, внаслідок чого пакунок курильних виробів у внутрішній висувній частині 2 стає видимим ззовні. Таким чином, ззовні контейнера в залежності від кольору пакунку курильних виробів може бути визначений тип курильних виробів у контейнері 1. Крім того, протягом відносного руху внутрішньої висувної частини 2 відносно зовнішнього пеналу 3, прозорі ділянки 24 та 25 мають певний пересічний переріз, який позначає відносне положення внутрішньої частини 2 відносно зовнішнього пеналу 3. Під час відкривання контейнера створюється рухоме зображення, як тільки перекриваються прозорі ділянки 24 та 25. У зображеному варіанті здійснення першою видна нижня частина вертикальної прозорої ділянки 25, й потім видна частина пакунку у внутрішній висувній частині 2, яка розташована вище. В залежності від дизайну пакунку у внутрішній висувній частині, це може створювати видиму зміну кольору у відкритій частині, або під час руху може з'являтись можливість прочитати текстове повідомлення. На Фіг. 3 зображений у збільшеному вигляді другий напрямний засіб 5 у перерізі А-А, зображений на Фіг. 1. Перший напрямний засіб 4 виконаний відповідно. Напрямний засіб 5 з'єднує внутрішню висувну частину 2 із зовнішнім пеналом 3 із застосуванням напрямного штифта 7, який вставлений з можливісттю пересування у напрямний проріз 9 та з'єднаний з внутрішньою висувною частиною 2. Напрямний проріз 9 є потайним та включає в себе виступи 26, які взаємодіють з виступом 27 та боковою стінкою 28 напрямного штифта 7 для забезпечення визначеного висувного руху. Напрямний штифт 7, крім того, включає в себе заглибину 29, яка забезпечує опорну поверхню для внутрішньої висувної частини 2, завдяки цьому напрямний штифт 7 може бути зафіксований у певному положенні у внутрішній висувній частині 2. Це є особливо важливим, оскільки у варіанті здійснення, коли положення напрямного штифта 7 може змінюватись всередині внутрішньої висувної частини 2, напрямні засоби 5 можуть випадково блокуватись. Крім того, контейнер включає в себе захисну панель 30, яка зображена на Фіг. 3, але не показана на Фіг. 1 та Фіг. 2. Захисна панель 30 закриває напрямні засоби 4 та 5, внаслідок чого вони є невидимими ззовні та захищені. Захисна панель 30 включає в себе отвори в області 6 UA 104509 C2 5 10 15 20 25 30 35 прозорих ділянок 22, 23, 24 зовнішнього пеналу 3. Захисна панель 30 у варіанті здійснення, якому віддається перевага, закриває ліву бічну стінку 13, задню стінку 12 та праву бічну стінку зовнішнього пеналу 3 контейнера 1. Захисна панель 30 може входити у заглиблену частину зовнішнього пеналу 3 для забезпечення гладкої зовнішньої поверхні. Захисна панель 30 може бути єдиною цілою частиною або складатися з трьох частин, які передбачені на відповідних стінках зовнішнього пеналу 3. Зокрема, захисна панель 30 може бути виготовлена з листа металу, який надається у зігнутій формі та фіксується фіксуючими засобами 31 на зовнішньому пеналі 3. Зовнішній пенал має заокруглену частину 32 на ребрах зовнішнього пеналу 3, над якими простягається захисна панель 30. Нижче буде описаний процес виготовлення контейнера. Спочатку внутрішня висувна частина 2 та зовнішній пенал 3 формуються з пластику, зокрема, з полістиролу, поліетилену, поліпропілену або поліетилентерефталату. Потім внутрішня висувна частина 2 розташовується у зовнішньому пеналі 3 у закритому положенні, як зображено на Фіг. 1. Напрямні штифти 6, 7 вставляються крізь напрямні прорізи 8, 9 та кріпляться до внутрішньої висувної частини 2. Кріплення напрямних штифтів 6, 7 у внутрішній висувній частині 2 може досягатися приклеюванням або тільки фрикційним контактом в отворі внутрішньої висувної частини 2. Напрямні штифти 6, 7 можуть бути додатково зафіксовані у напрямних прорізах 8, 9 захисної панелі 30. Цей винахід пропонує багаторазовий контейнер, який є екологічним рішенням завдяки збереженню матеріалів, оскільки у відходи йдуть тільки внутрішня обгортка та обгорткова плівка навколо споживчих виробів змінної упаковки. Внутрішня висувна частина пропонує додаткову площу для надання інформації споживачеві. Виготовлення змінної упаковки, яка містить споживчі вироби, є дешевшим, ніж виготовлення відомих одноразових контейнерів. Операція повторного заповнення контейнера полегшується тим, що може бути відкрита верхня сторона внутрішньої висувної частини завдяки пересуванню внутрішньої висувної частини відносно зовнішнього пеналу із застосуванням першого та другого напрямних засобів. Захисна панель у варіанті здійснення, якому віддається перевага, зроблена з листа металу, наприклад, з листа, на який нанесений шар олов'яного покриття, який надає додаткову конструкційну міцність та додаткові оптичні ефекти. Отвори у захисній панелі можуть виконуватись штамповкою, травленням або лазерним вирізанням у листі матеріалу. Захисна панель може кріпитися із застосуванням металевих клапанів, які заходять у пази на задній стінці зовнішнього пеналу. Отвори у захисній панелі можуть бути меншими та більш точними, ніж прозорі ділянки у бічних стінках зовнішнього пеналу, з якими вони співпадають. Напрямні штифти виготовлені з матеріалу з низьким коефіцієнтом тертя, наприклад з тефлону. Внутрішня частина та зовнішній пенал у варіанті здійснення, якому віддається перевага, виготовлені заливанням у форму під тиском способом впорскування. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 1. Контейнер (1), що включає в себе: внутрішню висувну частину (2) для вміщення споживчих виробів; та зовнішній пенал (3), виконаний принаймні частково навколо внутрішньої висувної частини (2), який відрізняється тим, що перший напрямний засіб (4) та другий напрямний засіб (5) виконані з різними напрямними шляхами (10, 11), причому перший та другий напрямні засоби призначені для забезпечення відносного руху внутрішньої висувної частини (2) відносно зовнішнього пеналу (3) вздовж заздалегідь визначеної траєкторії руху. 2. Контейнер за п. 1, який відрізняється тим, що напрямні шляхи (10, 11) першого та другого напрямних засобів (4, 5) відрізняються один від одного довжиною та кутом. 3. Контейнер за одним з пп. 1 або 2, який відрізняється тим, що перший напрямний засіб (4) розташований нижче другого напрямного засобу (5), та напрямний шлях (11) другого напрямного засобу (5) є довшим, ніж напрямний шлях (10) першого напрямного засобу (4). 4. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що перший кут між напрямним шляхом (10) першого напрямного засобу (4) та горизонтальною площиною є більшим, ніж другий кут між напрямним шляхом (11) другого напрямного засобу (5) та горизонтальною площиною. 7 UA 104509 C2 5 10 15 20 25 30 35 40 5. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що зовнішній пенал (3) є відкритим з передньої сторони та задньої сторони, та внутрішня висувна частина є відкритою зверху. 6. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що кожний з першого та другого напрямних засобів (4, 5) включає в себе напрямну заглибину, яка простягається вздовж напрямного шляху, та напрямний виступ, який взаємодіє з напрямною заглибиною та виконаний з можливістю пересування вздовж напрямної заглибини, причому один напрямний виступ та одна напрямна заглибина виконані на зовнішній стороні внутрішньої висувної частини (2), та інші виконані на внутрішній стороні зовнішнього пеналу (3). 7. Контейнер за одним з пунктів 1-5, який відрізняється тим, що кожний з першого та другого напрямних засобів (4, 5) включає в себе потайний напрямний проріз (8, 9) у зовнішньому пеналі (3), який простягається вздовж напрямного шляху (10, 11), та напрямний елемент (6, 7), який з'єднаний з внутрішньою висувною частиною (2), причому напрямний елемент (6, 7) входить у напрямний проріз (8, 9) та виконаний з можливістю пересування вздовж напрямного прорізу. 8. Контейнер за п. 7, який відрізняється тим, що на зовнішньому пеналі (3) розміщена захисна панель (30), яка призначена для прикриття напрямного прорізу (8, 9). 9. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що перший та другий напрямні засоби (4, 5) виконані у лівій бічній стінці (13, 17) або у правій бічній стінці, або у лівій бічній стінці (13, 17) та у правій бічній стінці внутрішньої висувної частини (2) та зовнішнього пеналу (3). 10. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що у зовнішньому пеналі (3) виконаний виріз (18), призначений для забезпечення доступу до внутрішньої висувної частини (2) у закритому контейнері. 11. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що для фіксації внутрішньої висувної частини (2) у закритому положенні зовнішнього пеналу (3) передбачений замикальний засіб. 12. Контейнер за п. 11, який відрізняється тим, що замикальний засіб включає в себе заглибину (21) та виступ (20), які зчіплюються один з одним у закритому положенні контейнера, причому одні з заглибини (21) та виступу (20) виконані на зовнішній стороні внутрішньої висувної частини (2), та інші з заглибини (21) та виступу (20) виконані на внутрішній стороні зовнішнього пеналу (3). 13. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що кінці першого та другого напрямних засобів (4, 5) виконані як стопорні елементи, які забезпечують положення мертвої точки для повністю відкритого контейнера. 14. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що щонайменше одна прозора ділянка (22, 23, 24, 25) виконана на щонайменше одній стінці зовнішнього пеналу (3) та внутрішньої висувної частини (2) для забезпечення того, щоб інформація на внутрішній висувній частині або на споживчих виробах була видимою. 15. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що споживчі вироби надані як замінна упаковка. 8 UA 104509 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
