Дозувальний привід для аерозольної упаковки зі змінними трубками

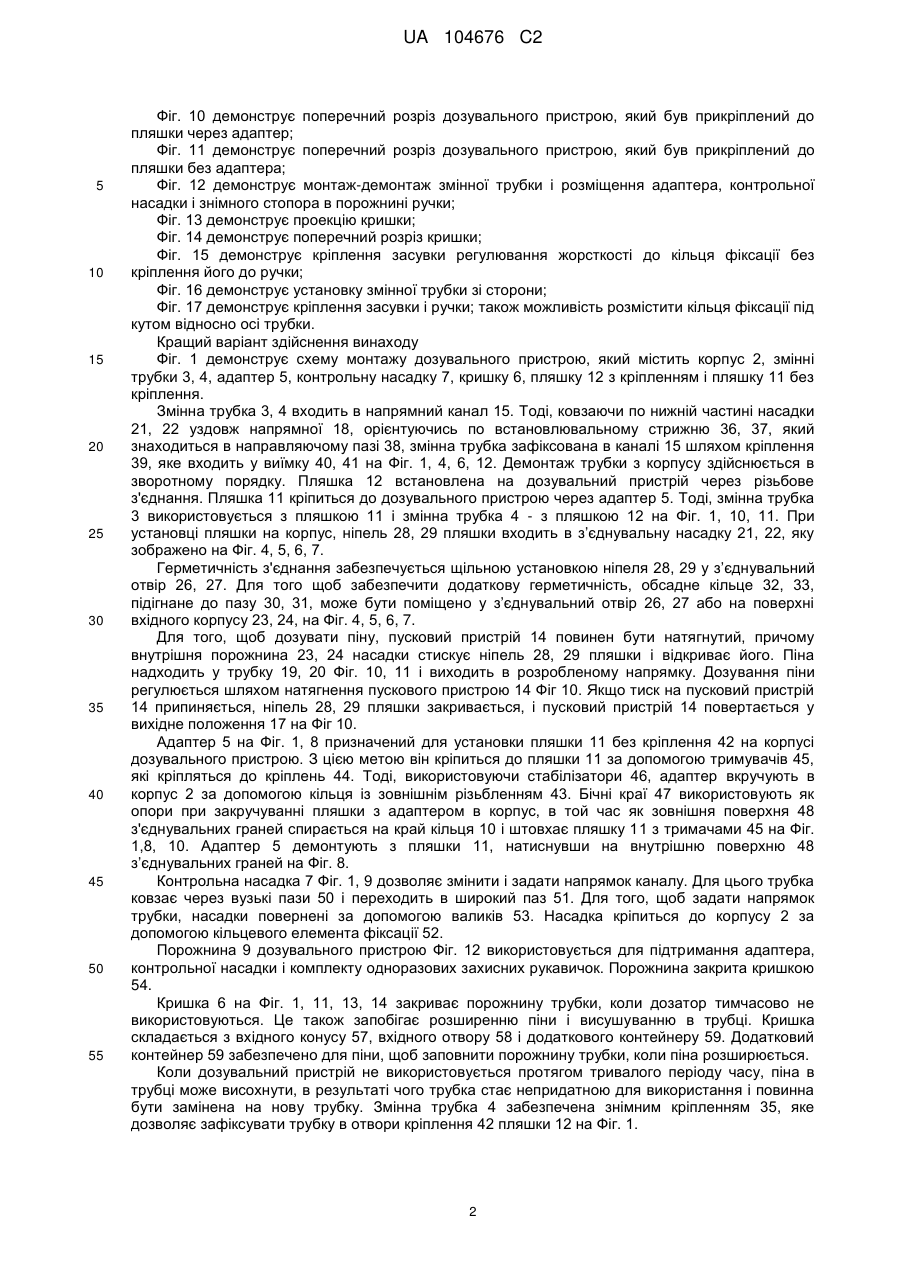

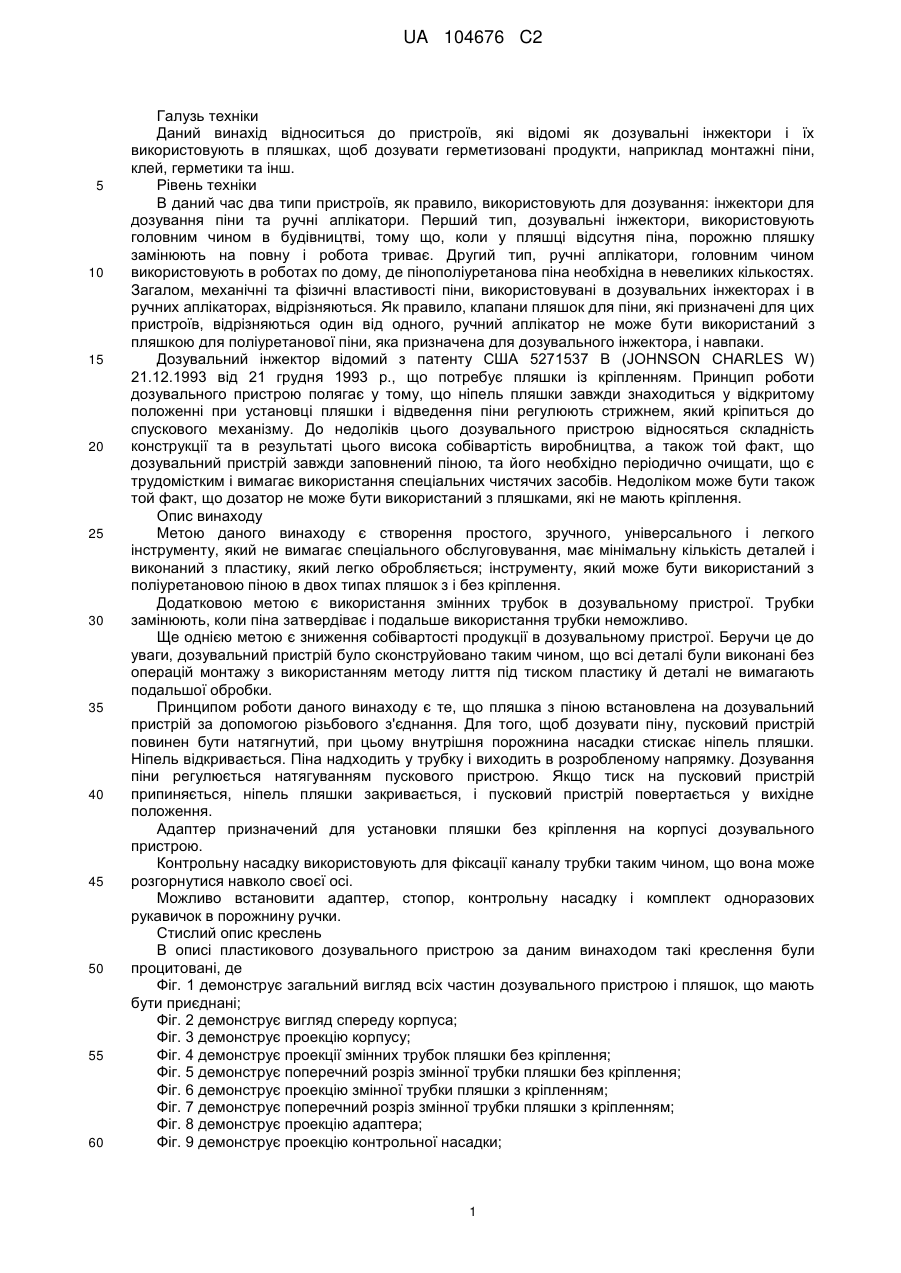

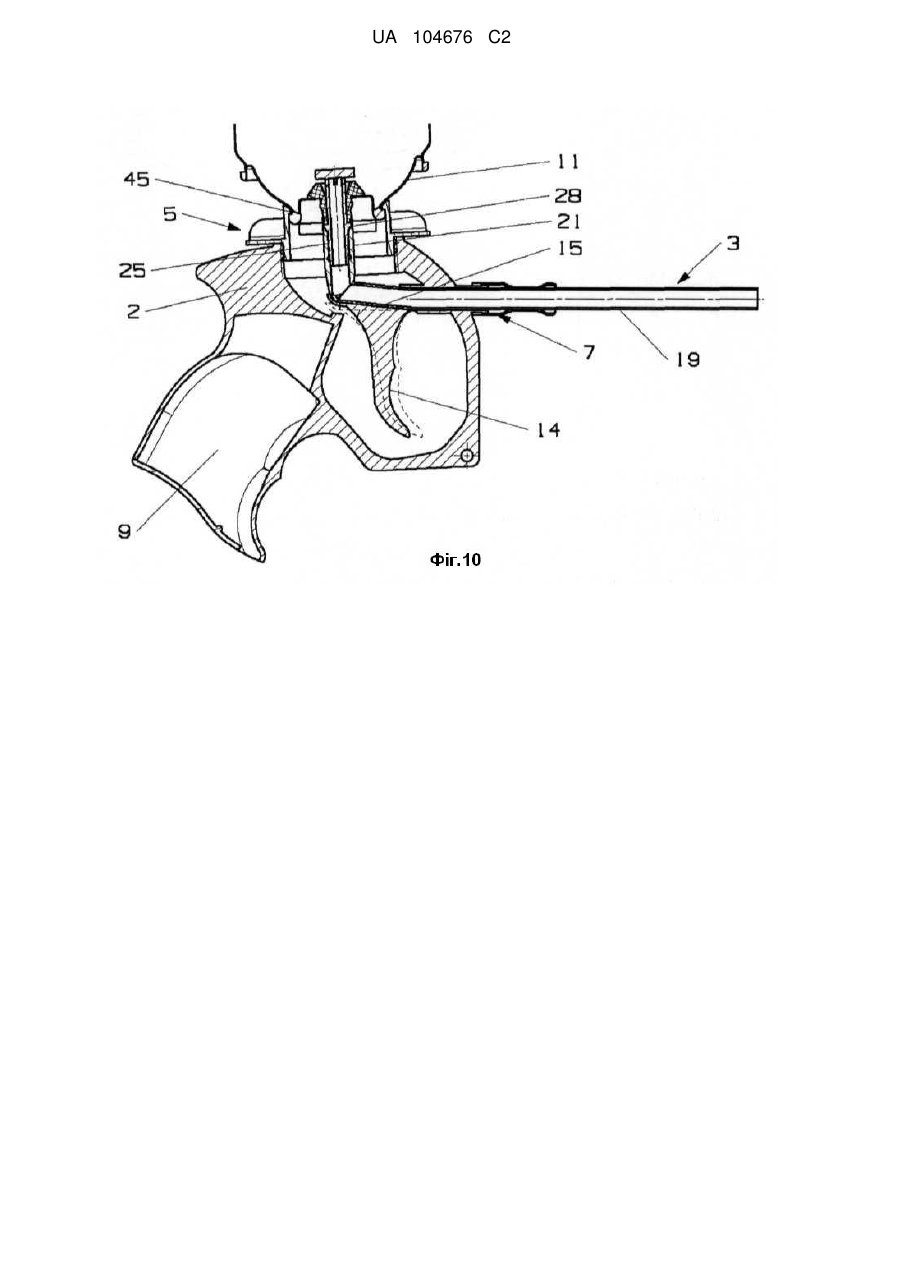

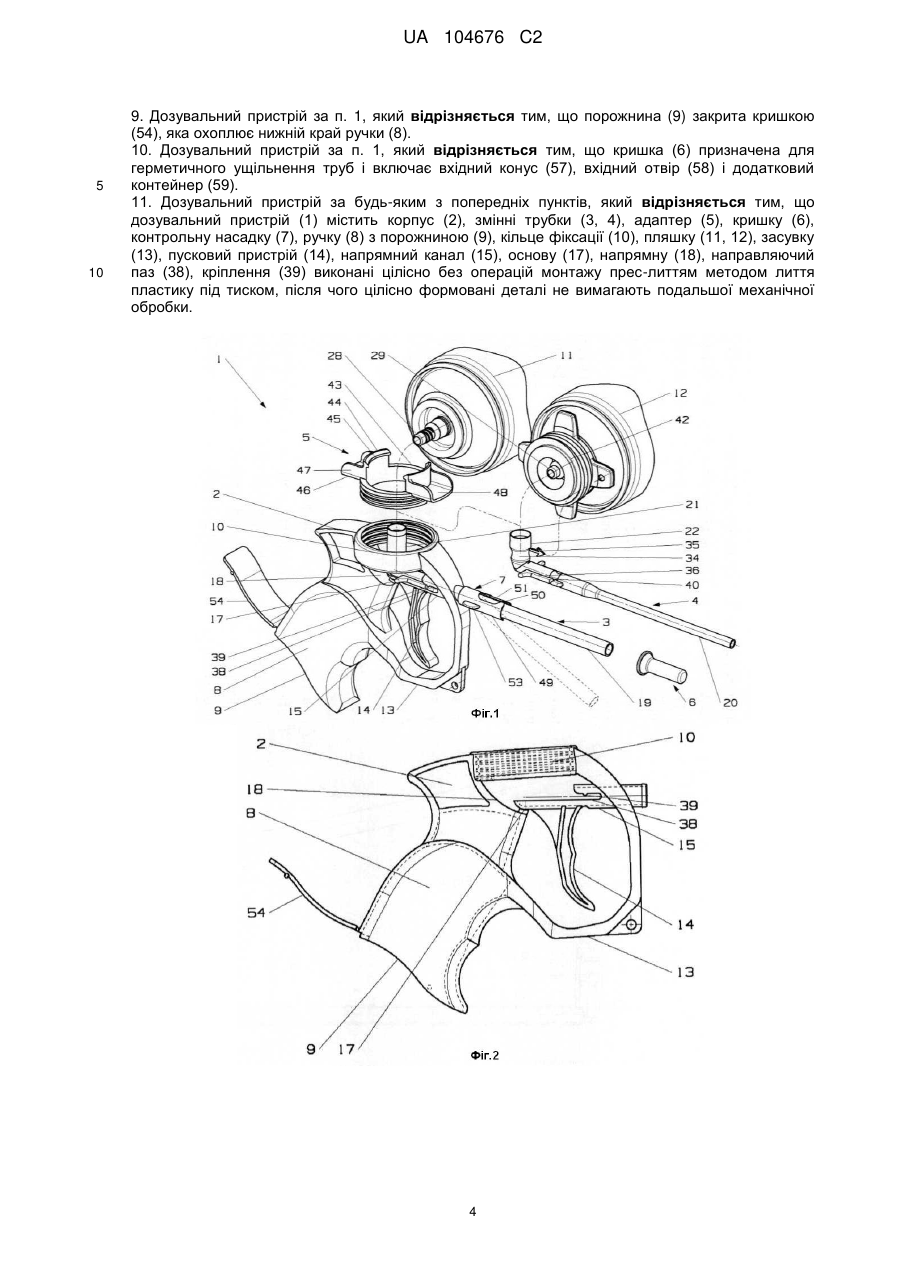

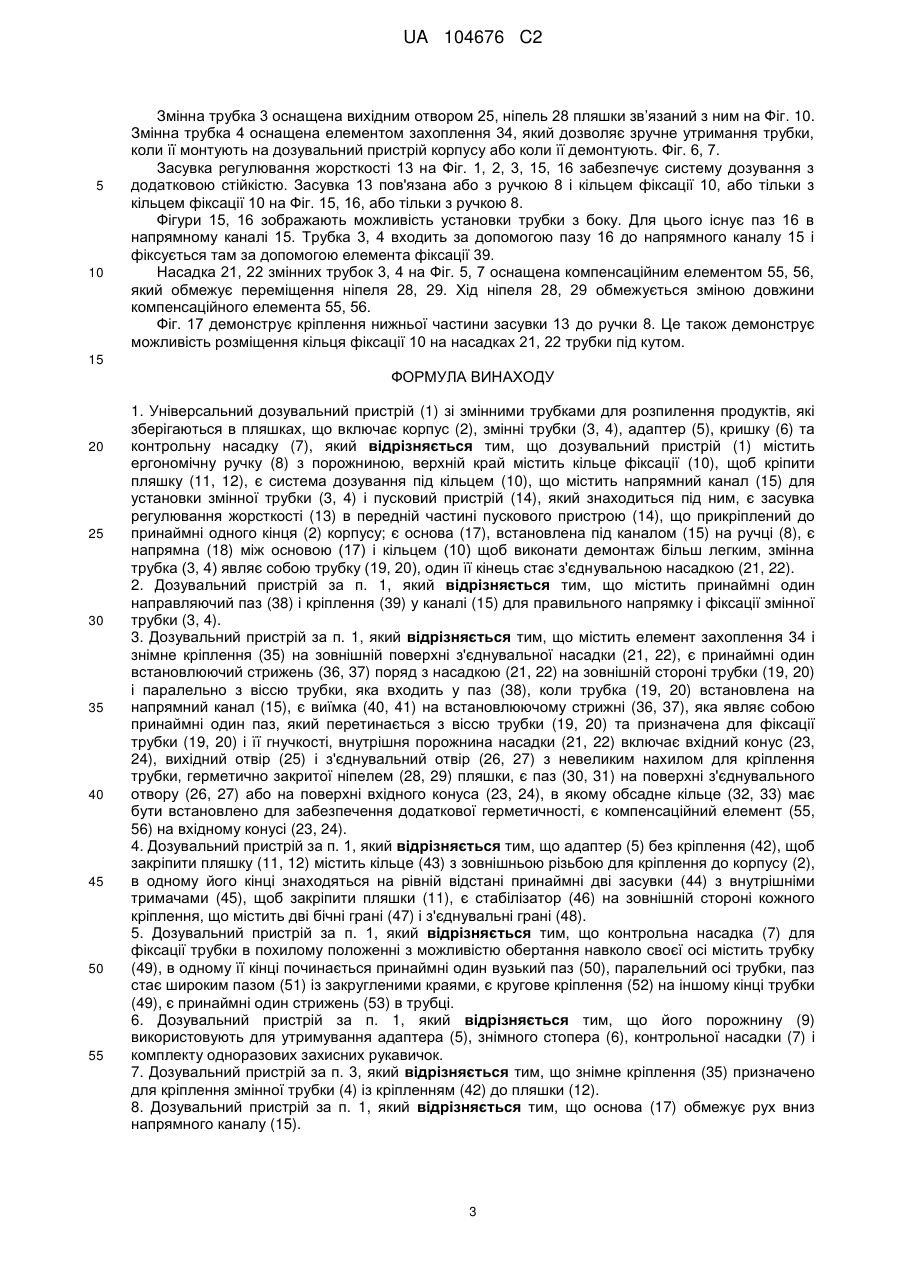

1. Універсальний дозувальний пристрій (1) зі змінними трубками для розпилення продуктів, які зберігаються в пляшках, що включає корпус (2), змінні трубки (3, 4), адаптер (5), кришку (6) та контрольну насадку (7), який відрізняється тим, що дозувальний пристрій (1) містить ергономічну ручку (8) з порожниною, верхній край містить кільце фіксації (10), щоб кріпити пляшку (11, 12), є система дозування під кільцем (10), що містить напрямний канал (15) для установки змінної трубки (3, 4) і пусковий пристрій (14), який знаходиться під ним, є засувка регулювання жорсткості (13) в передній частині пускового пристрою (14), що прикріплений до принаймні одного кінця (2) корпусу; є основа (17), встановлена під каналом (15) на ручці (8), є напрямна (18) між основою (17) і кільцем (10) щоб виконати демонтаж більш легким, змінна трубка (3, 4) являє собою трубку (19, 20), один її кінець стає з'єднувальною насадкою (21, 22).

2. Дозувальний пристрій за п. 1, який відрізняється тим, що містить принаймні один направляючий паз (38) і кріплення (39) у каналі (15) для правильного напрямку і фіксації змінної трубки (3, 4).

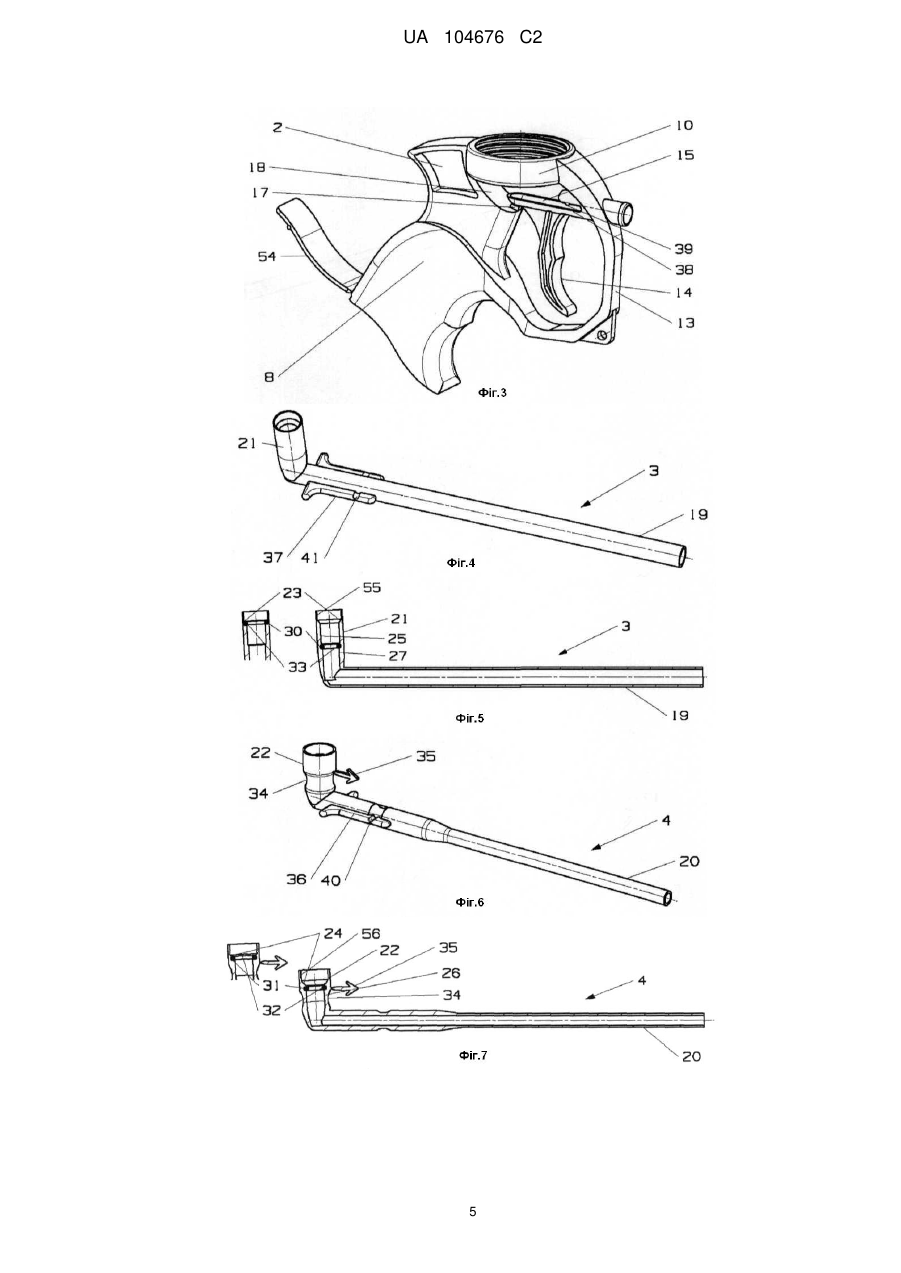

3. Дозувальний пристрій за п. 1, який відрізняється тим, що містить елемент захоплення 34 і знімне кріплення (35) на зовнішній поверхні з'єднувальної насадки (21, 22), є принаймні один встановлюючий стрижень (36, 37) поряд з насадкою (21, 22) на зовнішній стороні трубки (19, 20) і паралельно з віссю трубки, яка входить у паз (38), коли трубка (19, 20) встановлена на напрямний канал (15), є виїмка (40, 41) на встановлюючому стрижні (36, 37), яка являє собою принаймні один паз, який перетинається з віссю трубки (19, 20) та призначена для фіксації трубки (19, 20) і її гнучкості, внутрішня порожнина насадки (21, 22) включає вхідний конус (23, 24), вихідний отвір (25) і з'єднувальний отвір (26, 27) з невеликим нахилом для кріплення трубки, герметично закритої ніпелем (28, 29) пляшки, є паз (30, 31) на поверхні з'єднувального отвору (26, 27) або на поверхні вхідного конуса (23, 24), в якому обсадне кільце (32, 33) має бути встановлено для забезпечення додаткової герметичності, є компенсаційний елемент (55, 56) на вхідному конусі (23, 24).

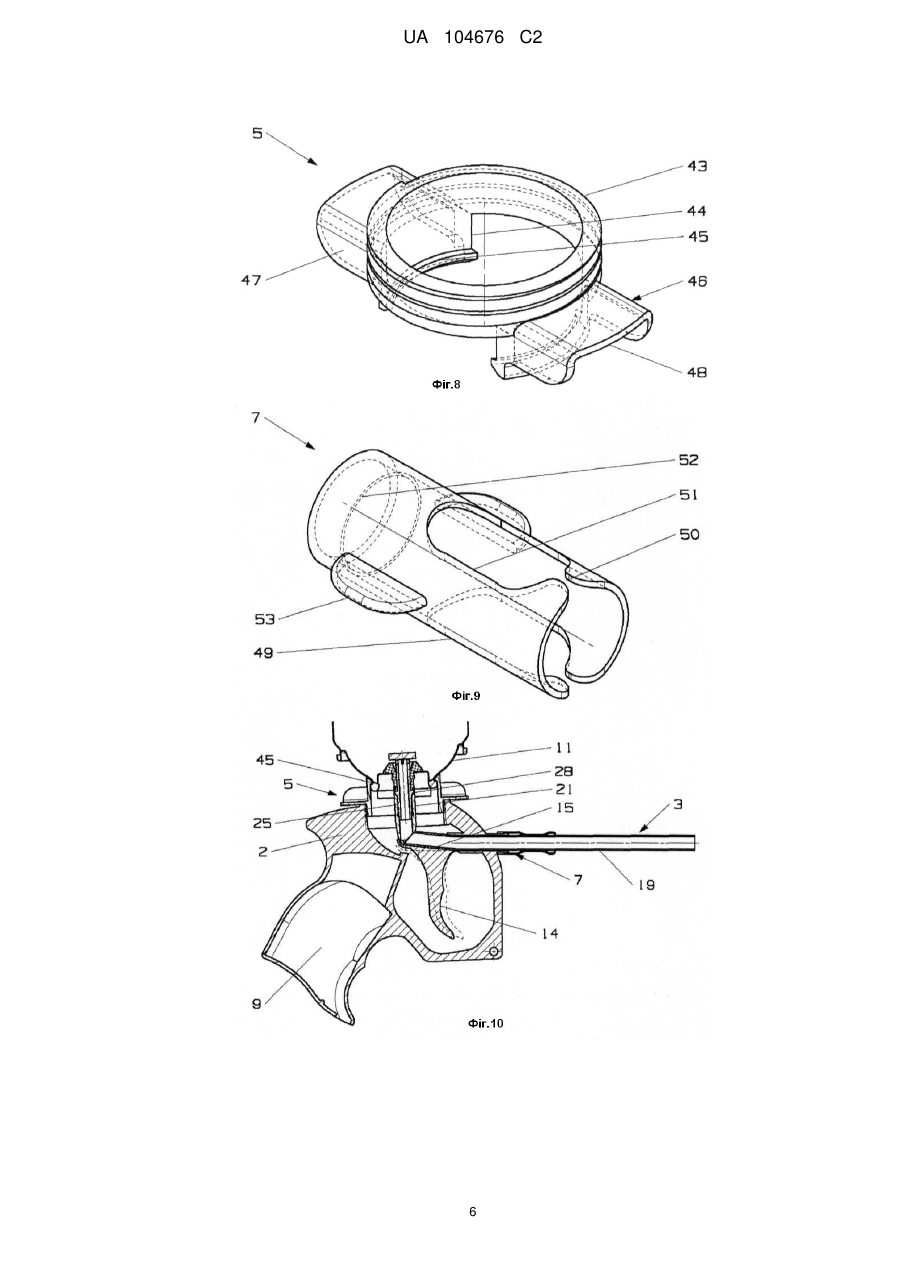

4. Дозувальний пристрій за п. 1, який відрізняється тим, що адаптер (5) без кріплення (42), щоб закріпити пляшку (11, 12) містить кільце (43) з зовнішньою різьбою для кріплення до корпусу (2), в одному його кінці знаходяться на рівній відстані принаймні дві засувки (44) з внутрішніми тримачами (45), щоб закріпити пляшки (11), є стабілізатор (46) на зовнішній стороні кожного кріплення, що містить дві бічні грані (47) і з'єднувальні грані (48).

5. Дозувальний пристрій за п. 1, який відрізняється тим, що контрольна насадка (7) для фіксації трубки в похилому положенні з можливістю обертання навколо своєї осі містить трубку (49), в одному її кінці починається принаймні один вузький паз (50), паралельний осі трубки, паз стає широким пазом (51) із закругленими краями, є кругове кріплення (52) на іншому кінці трубки (49), є принаймні один стрижень (53) в трубці.

6. Дозувальний пристрій за п. 1, який відрізняється тим, що його порожнину (9) використовують для утримування адаптера (5), знімного стопера (6), контрольної насадки (7) і комплекту одноразових захисних рукавичок.

7. Дозувальний пристрій за п. 3, який відрізняється тим, що знімне кріплення (35) призначено для кріплення змінної трубки (4) із кріпленням (42) до пляшки (12).

8. Дозувальний пристрій за п. 1, який відрізняється тим, що основа (17) обмежує рух вниз напрямного каналу (15).

9. Дозувальний пристрій за п. 1, який відрізняється тим, що порожнина (9) закрита кришкою (54), яка охоплює нижній край ручки (8).

10. Дозувальний пристрій за п. 1, який відрізняється тим, що кришка (6) призначена для герметичного ущільнення труб і включає вхідний конус (57), вхідний отвір (58) і додатковий контейнер (59).

11. Дозувальний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що дозувальний пристрій (1) містить корпус (2), змінні трубки (3, 4), адаптер (5), кришку (6), контрольну насадку (7), ручку (8) з порожниною (9), кільце фіксації (10), пляшку (11, 12), засувку (13), пусковий пристрій (14), напрямний канал (15), основу (17), напрямну (18), направляючий паз (38), кріплення (39) виконані цілісно без операцій монтажу прес-литтям методом лиття пластику під тиском, після чого цілісно формовані деталі не вимагають подальшої механічної обробки.
