Зворотно-поступальний дозувальний насос

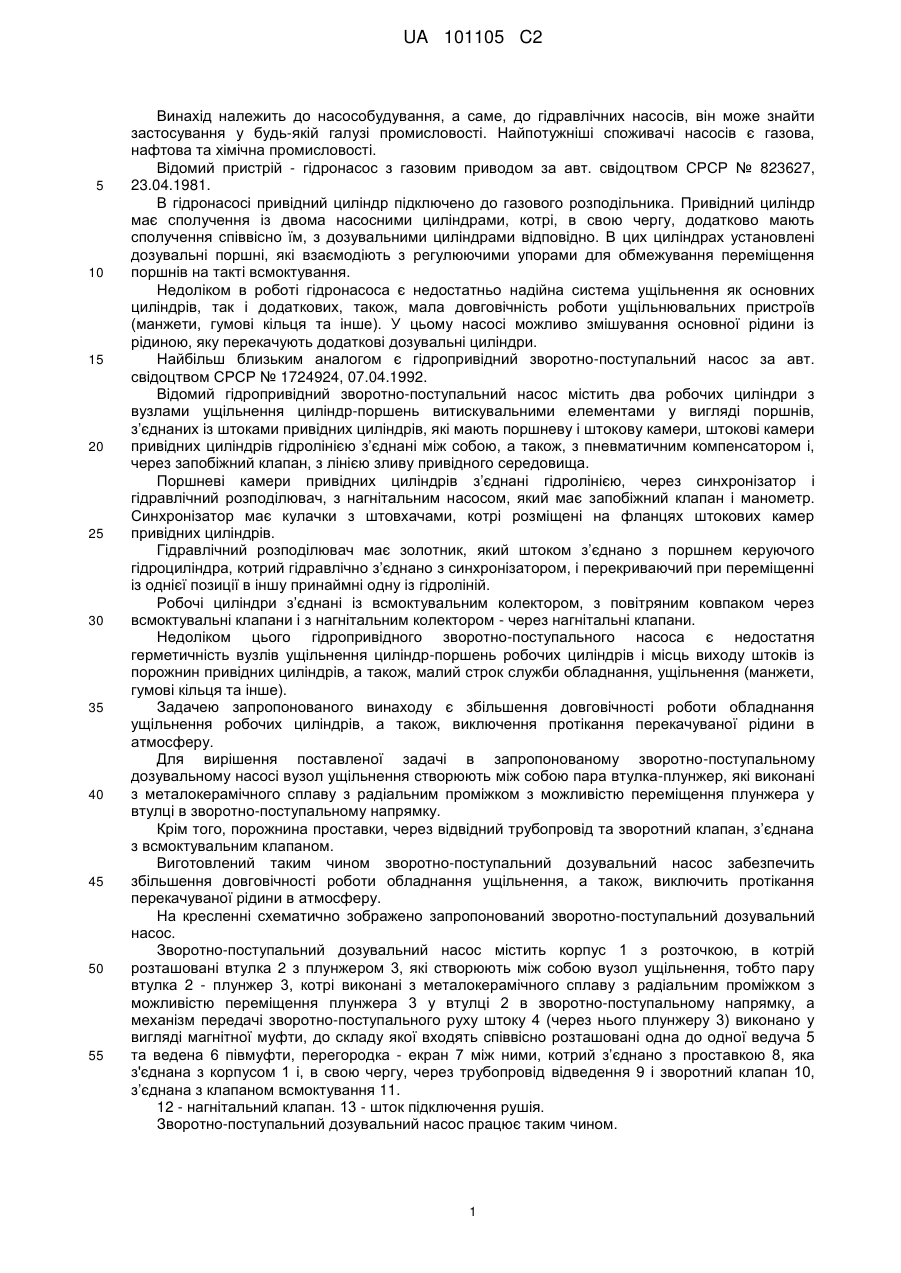

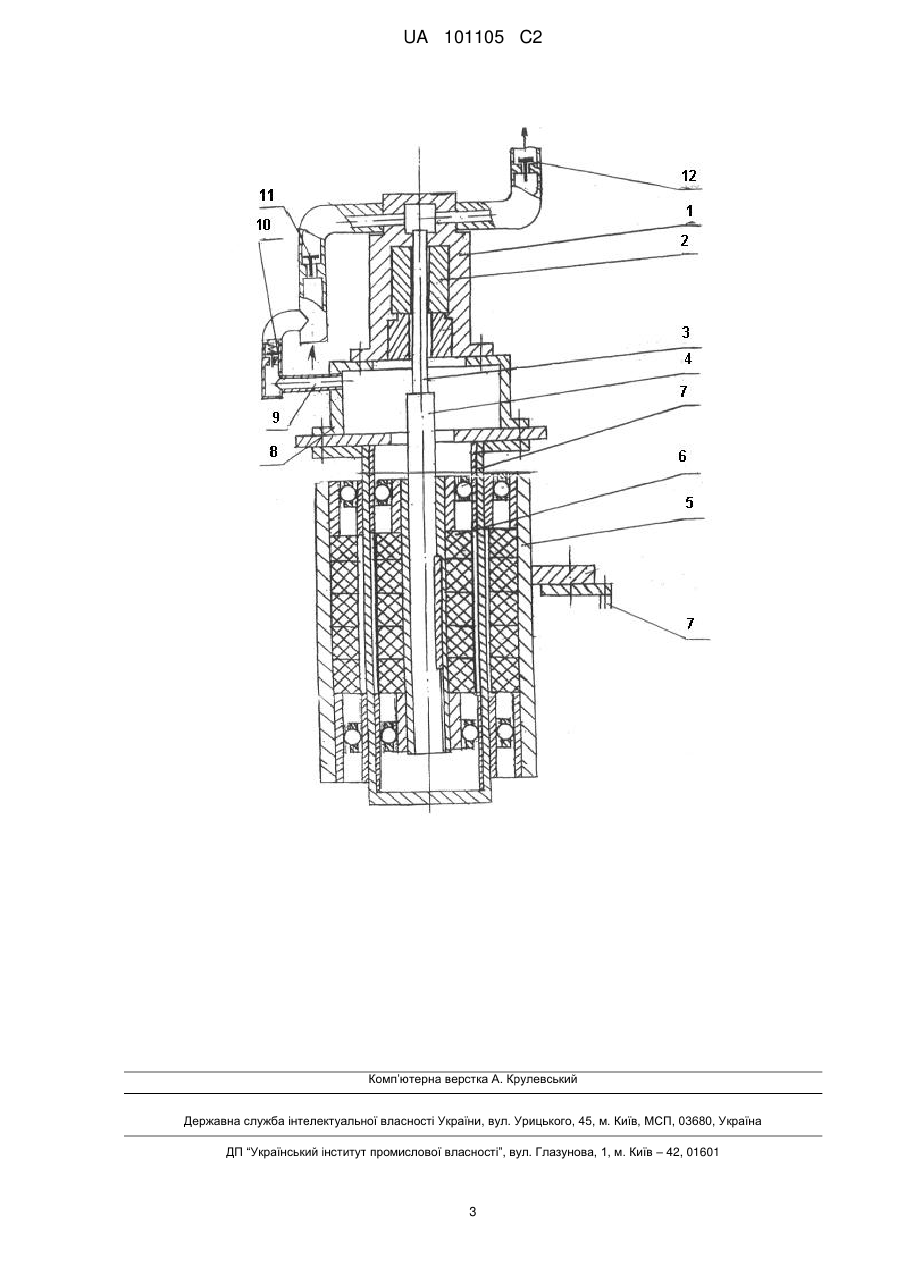

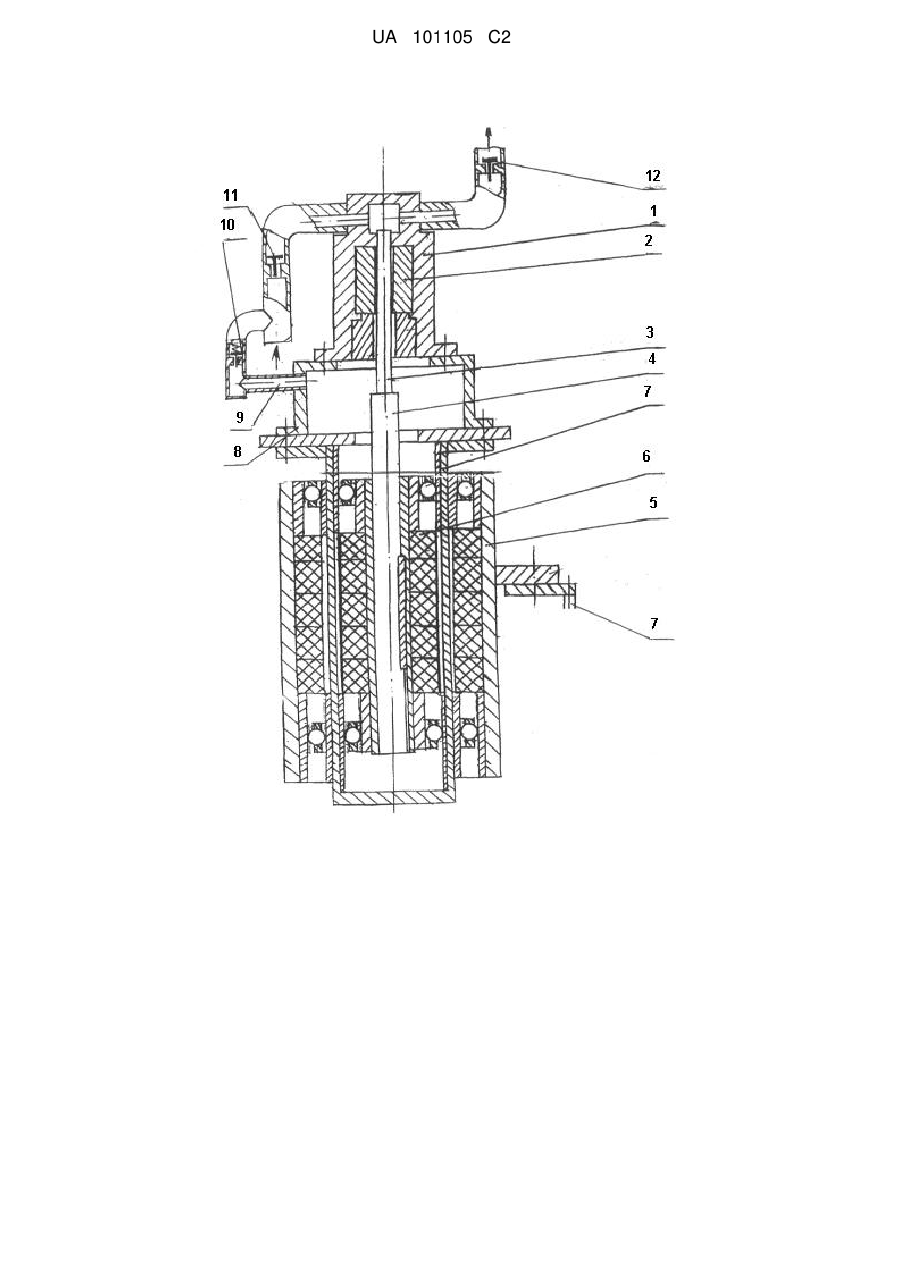

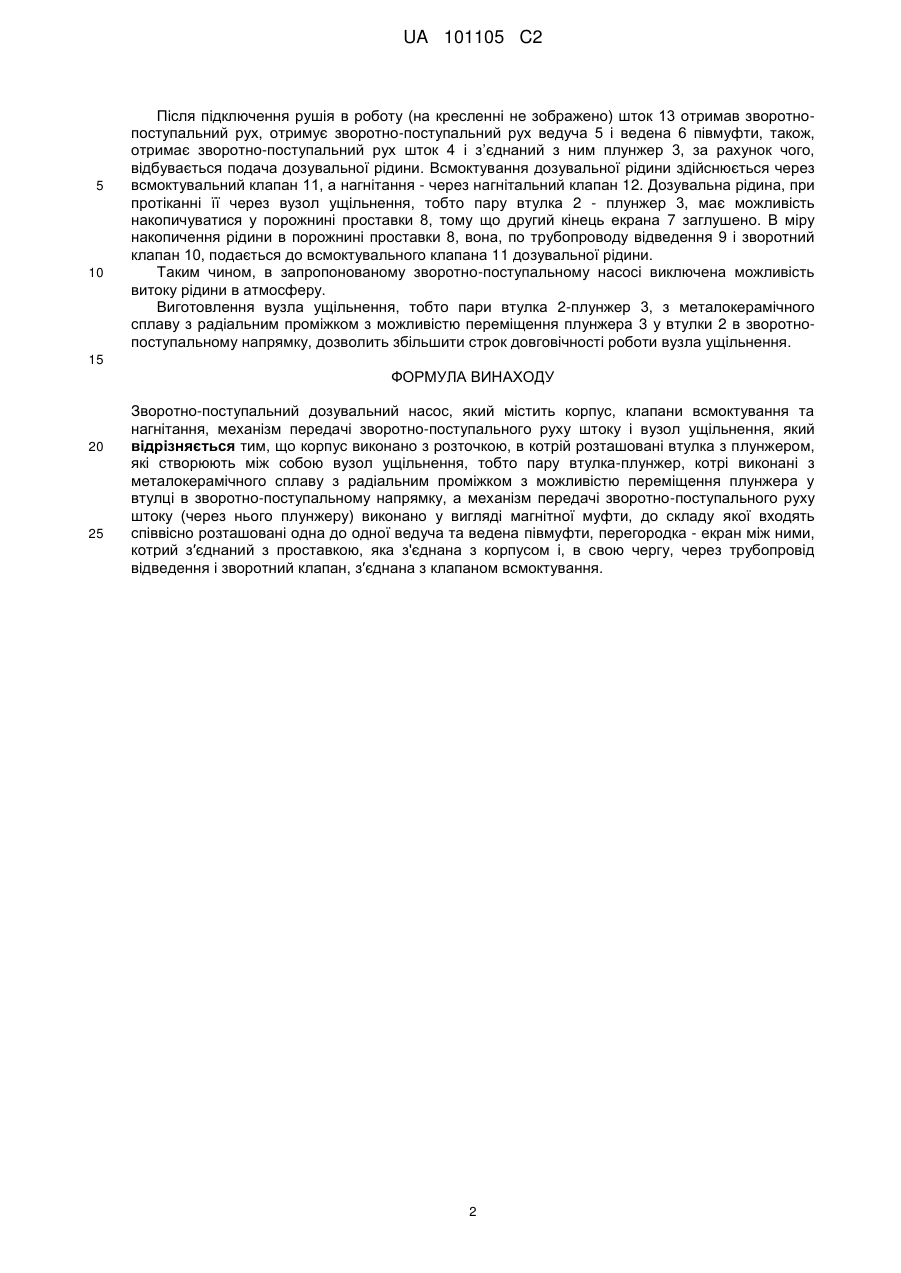

Реферат: Зворотно-поступальний дозувальний насос містить корпус, клапани всмоктування та нагнітання, механізм передачі зворотно-поступального руху штоку і вузол ущільнення. Для усунення протікання перекачуваної рідини в атмосферу корпус виконано з розточкою, в котрій розташовані втулка з плунжером, які створюють між собою вузол ущільнення, тобто пару втулка-плунжер, котрі виконані з металокерамічного сплаву з радіальним проміжком з можливістю переміщення плунжера у втулці в зворотно-поступальному напрямку. Механізм передачі зворотно-поступального руху штоку (через нього плунжеру) виконано у вигляді магнітної муфти, до складу якої входять співвісно розташовані одна до одної ведуча та ведена півмуфти. Перегородка - екран між ними, котрий з′єднаний з проставкою, яка з'єднана з корпусом і, в свою чергу, через трубопровід відведення і зворотний клапан, з′єднана з клапаном всмоктування. UA 101105 C2 (12) UA 101105 C2 UA 101105 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до насособудування, а саме, до гідравлічних насосів, він може знайти застосування у будь-якій галузі промисловості. Найпотужніші споживачі насосів є газова, нафтова та хімічна промисловості. Відомий пристрій - гідронасос з газовим приводом за авт. свідоцтвом СРСР № 823627, 23.04.1981. В гідронасосі привідний циліндр підключено до газового розподільника. Привідний циліндр має сполучення із двома насосними циліндрами, котрі, в свою чергу, додатково мають сполучення співвісно їм, з дозувальними циліндрами відповідно. В цих циліндрах установлені дозувальні поршні, які взаємодіють з регулюючими упорами для обмежування переміщення поршнів на такті всмоктування. Недоліком в роботі гідронасоса є недостатньо надійна система ущільнення як основних циліндрів, так і додаткових, також, мала довговічність роботи ущільнювальних пристроїв (манжети, гумові кільця та інше). У цьому насосі можливо змішування основної рідини із рідиною, яку перекачують додаткові дозувальні циліндри. Найбільш близьким аналогом є гідропривідний зворотно-поступальний насос за авт. свідоцтвом CPСP № 1724924, 07.04.1992. Відомий гідропривідний зворотно-поступальний насос містить два робочих циліндри з вузлами ущільнення циліндр-поршень витискувальними елементами у вигляді поршнів, з’єднаних із штоками привідних циліндрів, які мають поршневу і штокову камери, штокові камери привідних циліндрів гідролінією з’єднані між собою, а також, з пневматичним компенсатором і, через запобіжний клапан, з лінією зливу привідного середовища. Поршневі камери привідних циліндрів з’єднані гідролінією, через синхронізатор і гідравлічний розподілювач, з нагнітальним насосом, який має запобіжний клапан і манометр. Синхронізатор має кулачки з штовхачами, котрі розміщені на фланцях штокових камер привідних циліндрів. Гідравлічний розподілювач має золотник, який штоком з’єднано з поршнем керуючого гідроциліндра, котрий гідравлічно з’єднано з синхронізатором, і перекриваючий при переміщенні із однієї позиції в іншу принаймні одну із гідроліній. Робочі циліндри з’єднані із всмоктувальним колектором, з повітряним ковпаком через всмоктувальні клапани і з нагнітальним колектором - через нагнітальні клапани. Недоліком цього гідропривідного зворотно-поступального насоса є недостатня герметичність вузлів ущільнення циліндр-поршень робочих циліндрів і місць виходу штоків із порожнин привідних циліндрів, а також, малий строк служби обладнання, ущільнення (манжети, гумові кільця та інше). Задачею запропонованого винаходу є збільшення довговічності роботи обладнання ущільнення робочих циліндрів, а також, виключення протікання перекачуваної рідини в атмосферу. Для вирішення поставленої задачі в запропонованому зворотно-поступальному дозувальному насосі вузол ущільнення створюють між собою пара втулка-плунжер, які виконані з металокерамічного сплаву з радіальним проміжком з можливістю переміщення плунжера у втулці в зворотно-поступальному напрямку. Крім того, порожнина проставки, через відвідний трубопровід та зворотний клапан, з’єднана з всмоктувальним клапаном. Виготовлений таким чином зворотно-поступальний дозувальний насос забезпечить збільшення довговічності роботи обладнання ущільнення, а також, виключить протікання перекачуваної рідини в атмосферу. На кресленні схематично зображено запропонований зворотно-поступальний дозувальний насос. Зворотно-поступальний дозувальний насос містить корпус 1 з розточкою, в котрій розташовані втулка 2 з плунжером 3, які створюють між собою вузол ущільнення, тобто пару втулка 2 - плунжер 3, котрі виконані з металокерамічного сплаву з радіальним проміжком з можливістю переміщення плунжера 3 у втулці 2 в зворотно-поступальному напрямку, а механізм передачі зворотно-поступального руху штоку 4 (через нього плунжеру 3) виконано у вигляді магнітної муфти, до складу якої входять співвісно розташовані одна до одної ведуча 5 та ведена 6 півмуфти, перегородка - екран 7 між ними, котрий з’єднано з проставкою 8, яка з'єднана з корпусом 1 і, в свою чергу, через трубопровід відведення 9 і зворотний клапан 10, з’єднана з клапаном всмоктування 11. 12 - нагнітальний клапан. 13 - шток підключення рушія. Зворотно-поступальний дозувальний насос працює таким чином. 1 UA 101105 C2 5 10 Після підключення рушія в роботу (на кресленні не зображено) шток 13 отримав зворотнопоступальний рух, отримує зворотно-поступальний рух ведуча 5 і ведена 6 півмуфти, також, отримає зворотно-поступальний pyx шток 4 i з’єднаний з ним плунжер 3, за рахунок чого, відбувається подача дозувальної рідини. Всмоктування дозувальної рідини здійснюється через всмоктувальний клапан 11, а нагнітання - через нагнітальний клапан 12. Дозувальна рідина, при протіканні її через вузол ущільнення, тобто пару втулка 2 - плунжер 3, має можливість накопичуватися у порожнині проставки 8, тому що другий кінець екрана 7 заглушено. В міру накопичення рідини в порожнині проставки 8, вона, по трубопроводу відведення 9 і зворотний клапан 10, подається до всмоктувального клапана 11 дозувальної рідини. Таким чином, в запропонованому зворотно-поступальному насосі виключена можливість витоку рідини в атмосферу. Виготовлення вузла ущільнення, тобто пари втулка 2-плунжер 3, з металокерамічного сплаву з радіальним проміжком з можливістю переміщення плунжера 3 у втулки 2 в зворотнопоступальному напрямку, дозволить збільшити строк довговічності роботи вузла ущільнення. 15 ФОРМУЛА ВИНАХОДУ 20 25 Зворотно-поступальний дозувальний насос, який містить корпус, клапани всмоктування та нагнітання, механізм передачі зворотно-поступального руху штоку і вузол ущільнення, який відрізняється тим, що корпус виконано з розточкою, в котрій розташовані втулка з плунжером, які створюють між собою вузол ущільнення, тобто пару втулка-плунжер, котрі виконані з металокерамічного сплаву з радіальним проміжком з можливістю переміщення плунжера у втулці в зворотно-поступальному напрямку, а механізм передачі зворотно-поступального руху штоку (через нього плунжеру) виконано у вигляді магнітної муфти, до складу якої входять співвісно розташовані одна до одної ведуча та ведена півмуфти, перегородка - екран між ними, котрий з′єднаний з проставкою, яка з'єднана з корпусом і, в свою чергу, через трубопровід відведення і зворотний клапан, з′єднана з клапаном всмоктування. 2 UA 101105 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
