Пристрій для очищення води

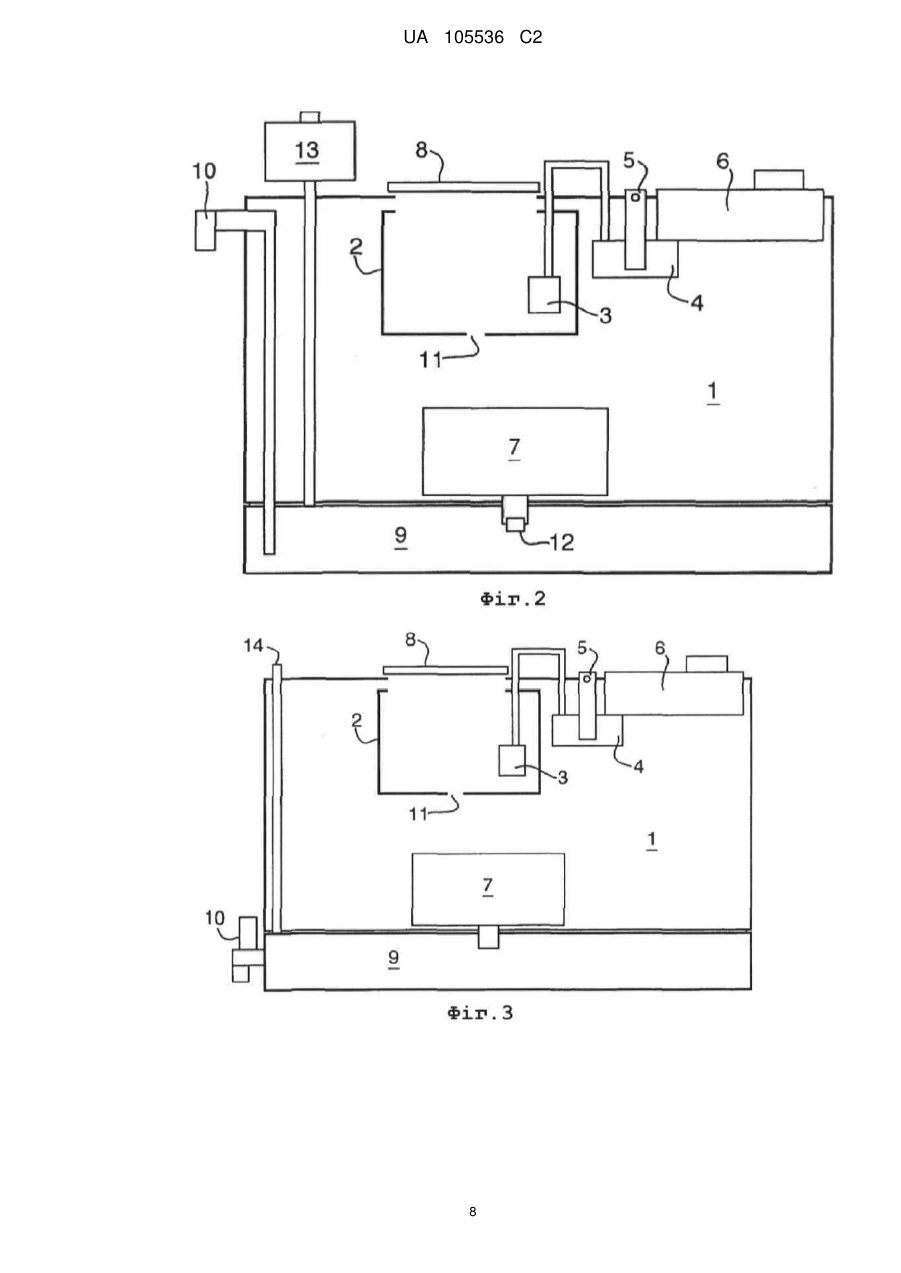

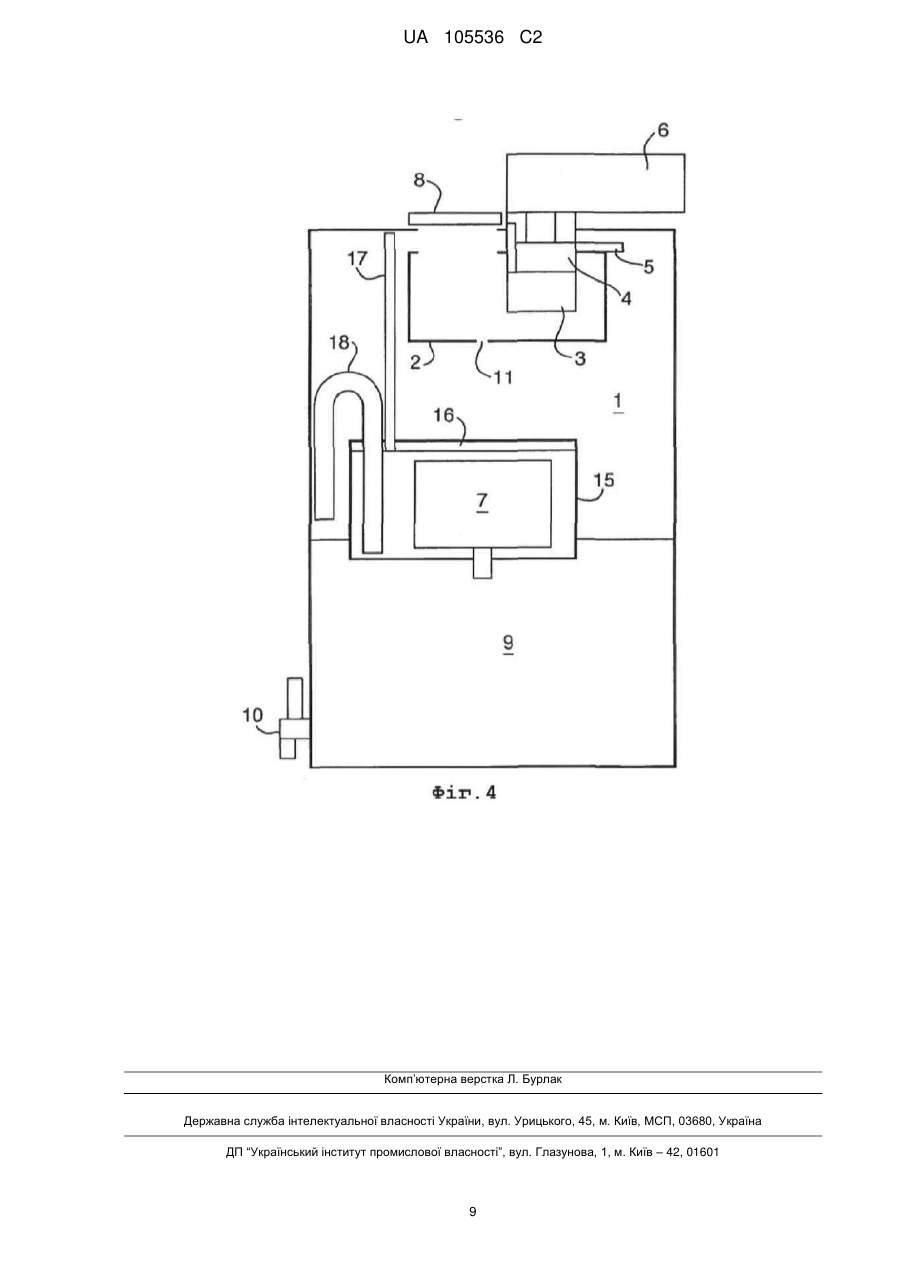

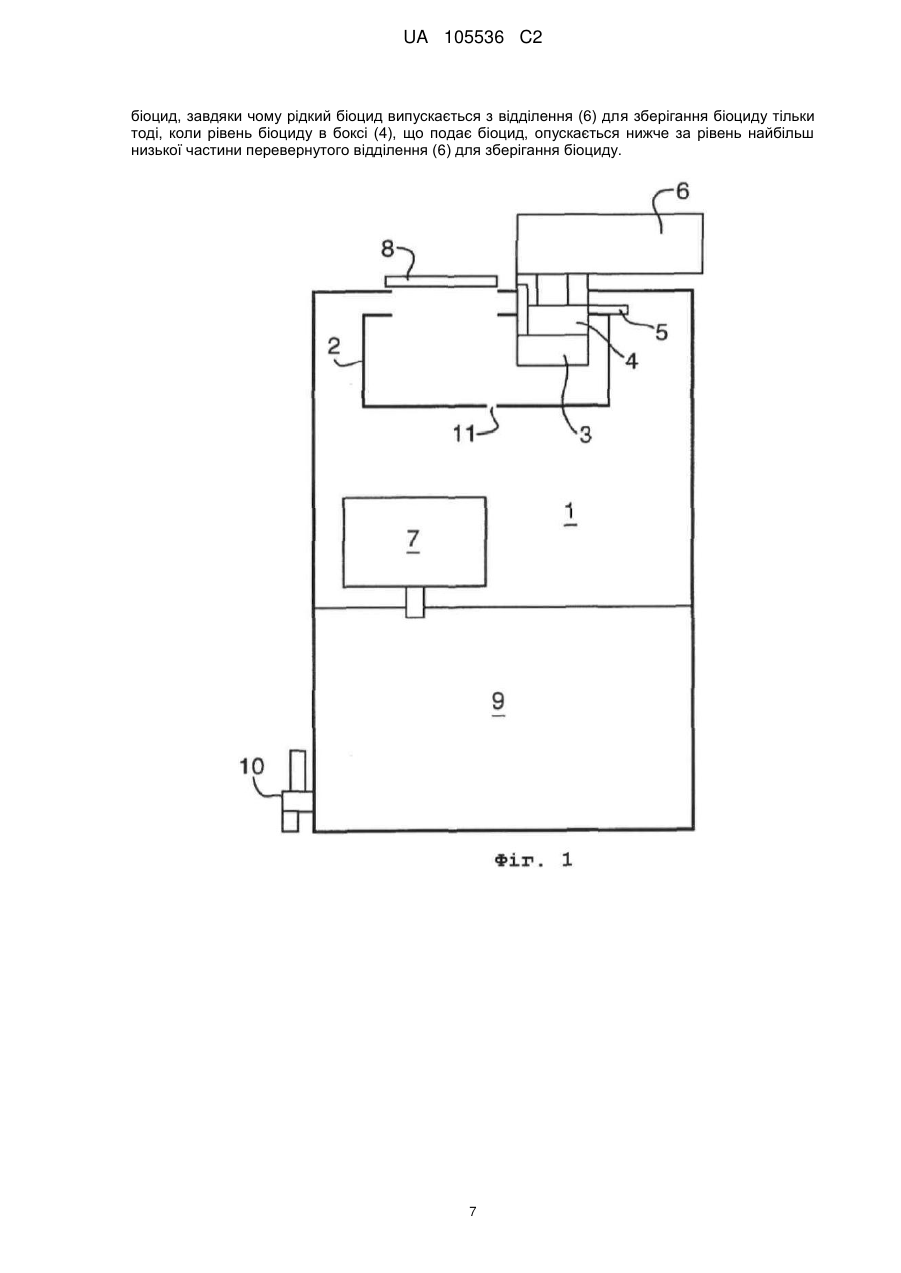

Реферат: Винахід належить до галузі очистки води, зокрема до водоочисного пристрою і способу очищення води. Водоочисний пристрій може бути використаний як самоплинна система або пристосований для сполучення з головним джерелом подачі води. Пристроєм є однокамерний водоочисний пристрій, що здатний дозувати у воду контрольований рівень біоциду і має блок фільтрації, який діє як фільтр-виношувач. Водоочисний пристрій має ряд переваг у порівнянні з існуючим рівнем техніки, зокрема відносно спрощення пристрою, що робить його економічним і зменшує кількість змінних деталей, не впливаючи на ефективність відносно мікробної безпеки і швидкості потоку. Інша перевага системи полягає в тому, що вона може бути пристосована для застосування з твердими і рідкими біоцидами. UA 105536 C2 (12) UA 105536 C2 UA 105536 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить винахід Даний винахід відноситься до пристрою для очищення води і до способу очищення води, і, зокрема, відноситься до водоочисного пристрою, який може бути використаний як самоплинна система або пристосований для під'єднування до головного джерела водопостачання. Винахід був розроблений в першу чергу для використання в застосуванні з питною водою і далі описуватиметься з посиланнями на це застосування. Проте, слід мати на увазі, що винахід не обмежений цією конкретною областю застосування. Рівень техніки Будь-яке обговорення в описі рівня існуючої техніки у жодному випадку не слід розглядати як допущення того, що цей рівень техніки широко відомий або складає частину звичайних загальних знань в даній області. Велика частина населення в світі проживає в країнах, де існує гострий брак гігієнічної питної води. Люди вимушені залежати безпосередньо від джерел підземної води типу колодязів, ставків і річок. Часто ці джерела води виявляються забрудненими нечистотами, промисловими стоками і побічними продуктами сільського господарства типу залишків пестицидів. Для того, щоб вода була безпечна по мікробах, ВОЗ рекомендує видалення log 6 бактерій, видалення log 4 вірусів і видалення log 3 цист. Хоча видалення бактерій і вірусів до необхідного ступеня можливо за допомогою хімічної дезінфекції (наприклад, дією галогену) або радіаційної дезінфекції (наприклад, дією ультрафіолетового випромінювання), ці способи дезінфекції не досягають видалення log 3 цист. Існують самоплинні пристрої, де можна досягати видалення log 6 бактерій, видалення log 4 вірусів і видалення log 3 цист з використанням фільтрації у поєднанні з біоцидною дією. Самоплинні пристрої працюють у відсутності води під тиском і проточної води. У WO 2005095284 (Unilever, 2005) розкривається самоплинна водоочищувальна система, що містить в собі блок фільтрації, призначений для відділення від води, що поступає, частинок і твердого матеріалу, і яка має форму вугільного блоку і зазвичай має додатковий нетканий текстильний фільтр, блок подачі реагентів, що працює таким чином, що швидкість потоку води, що виходить з блоку фільтрації, регулюється пристроєм управління потоком перш ніж вода вступить в контакт з біоцидом, що подається блоком подачі реагентів, після чого вода затримується в затримуючій камері протягом певного періоду часу і потім виходить з водоочисної системи через виношувач, призначений для відділення з води, що виходить, введеного біоциду і його побічних продуктів. Пристрій є достатньо складним, маючи ряд змінних деталей. У WO 07000238 (Unilever, 2007) розкривається водоочисний пристрій, що включає верхню і нижню камеру, що містить вивідне пристосування для збору очищеної води і фільтрувальне середовище для видалення зважених частинок і розчинних органічних речовин. Інтегрована з нею біоцидна система є пристроєм, який може подавати одиничну дозу біоциду, а вода може подаватися в камеру, в яку може вводитися біоцид. Цей пристрій призначений тільки для твердого біоциду і не може бути пристосований для рідкого біоциду. Недолік твердих біоцидів полягає в тому, що при дії повітря вони розкладаються. У WO 08083896 (Unilever, 2008) розкривається самоплинний водоочисний пристрій, який може включати контрольоване дозування рідкого біоциду. У пристрої використовується пропускання, що дозується, включає трубку Вентурі, де верхня камера сполучається по плинному середовищу з нижньою камерою і вода може перетікати від верхньої камери до нижньої камери. Вода в цій системі повинна протікати з високою швидкістю потоку, а швидкість дозування залежатиме від швидкості потоку води. Дозування біоциду здійснюється за рахунок негативного тиску (засмоктування) на подаючому кінці дозуючої рідину труби, яке створюється в результаті протікання води через трубку Вентурі, яка сполучена з кінцем труби у відсутність доступу повітря. Тиск повітря у відділенні, де знаходиться рідкий біоцид, в даному випадку рівний атмосферному тиску, який «відсмоктується» з відділення, що містить біоцид, негативним тиском на подаючому кінці. На практиці, дозуюча система на основі трубки Вентурі дуже чутлива до фізичних розмірів і контроль дозування в цьому випадку важчий. Конструкція такої системи вимагає великої кількості матеріалу, унаслідок чого виконання її є дорогим. Авторам даного винаходу вдалося спроектувати нову систему дозування біоциду, в основі якої лежить позитивний тиск, що створюється усередині відділення, що подає біоцид. Ця дозуюча система значно менш чутлива до фізичних розмірів, що дозволяє поліпшити контроль за дозуванням біоциду. Крім того, використовувана в існуючому рівні техніки вузька трубка Вентурі забивається через погану якість води, що потрапляє, ризик чого в дозуючій системі, розкритій в даному винаході, виключається. У даній роботі вдалося розробити однокамерний водоочисний пристрій, який здатний 1 UA 105536 C2 5 10 15 20 25 30 35 40 45 50 55 60 дозувати у воду контрольований рівень біоциду і забезпечувати роботу блоку фільтрації як фільтра-виношувача. Це водоочисний пристрій володіє декількома перевагами в порівнянні з існуючим рівнем техніки, зокрема відносно спрощення пристрою, що робить його економічним і зменшує кількість змінних деталей, не впливаючи на ефективність відносно мікробної безпеки і швидкості потоку. Інша перевага системи полягає в тому, що вона може бути пристосована для застосування з твердими і рідкими біоцидами. Метою даного винаходу є подолання або полегшення принаймні одного з недоліків існуючого рівня техніки. Метою даного винаходу є створення водоочисного пристрою, який був би менш складним, що робило б його виконання економічним. Іншою метою даного винаходу є створення водоочисного пристрою із зменшеною кількістю змінних деталей, що робило б його виконання економічним. Ще однією метою даного винаходу є створення водоочисного пристрою, який міг би бути пристосованим для застосування як з твердими, так і з рідкими біоцидами. Ще однією метою даного винаходу є створення водоочисного пристрою, який міг би використовуватися як самоплинний пристрій, а також міг би використовуватися у вбудованих в лінію системах. Розкриття винаходу Згідно даному винаходу, пропонується водоочисний пристрій, що включає: (i) водоочищувальну камеру, що містить наповнювальну камеру, обладнану вхідним отвором і пропускним отвором, причому ця наповнювальна камера, розташована на верхньому торці водоочищувальної камери, сполучається по плинному середовищу через пропускний отвір з водоочищувальною камерою; (ii) позитивний повітряний тиск, що створюється в трубі, що сполучає наповнювальну камеру і подаючий біоцид бокс, який сполучається по плинному середовищу з відділенням для зберігання біоциду, і при цьому отвір для подачі біоциду дозволяє подавати біоцид з боксу, що подає біоцид, через отвір, що видає біоцид, у водоочищувальну камеру, причому ця водоочищувальна камера сполучається по плинному середовищу через фільтр з камерою для випуску чистої води, що містить водовипускний механізм. Згідно іншому аспекту даного винаходу, пропонується спосіб очищення води, що включає: (i) заповнення водою наповнювальної камери з пропускним отвором для створення в трубі тиску повітря; (ii) випуск рідкого біоциду з боксу, що подає біоцид, у водоочищувальну камеру; (iii) створення повітряного тиску в камері для випуску чистої води шляхом приведення в дію водовипускного механізму; внаслідок чого вода з водоочищувальної камери після проходу через фільтр збирається в камері для випуску чистої води. Вираз «що містить» не припускає обмеження якимись далі запропонованими елементами, але швидше охоплює не вказані елементи основного або підлеглого значення. Іншими словами, зазначені стадії, елементи або можливості не повинні бути вичерпними. При використанні ж слів «включає» або «що має» ці вирази припускають еквівалентність визначеному вище виразу «що містить». Короткий опис креслень Фіг. 1 - один з варіантів здійснення водоочисного пристрою згідно винаходу. Фіг. 2 - інший варіант здійснення водоочисного пристрою згідно винаходу, показуючий сильфон як водовипускний механізм. Фіг. 3 - ще один переважний варіант здійснення водоочисного пристрою згідно винаходу. Фіг. 4 - ще один переважний варіант здійснення водоочисного пристрою згідно винаходу, обладнаний сифоновим механізмом. Здійснення винаходу Таким чином, даний винахід пропонує водоочисний пристрій, що включає: i. водоочищувальну камеру, що містить в собі наповнювальну камеру, обладнану впускним отвором і пропускним отвором, причому ця наповнювальна камера, розташована у верхнього торця водоочищувальної камери, сполучається по плинному середовищу через пропускний отвір з водоочищувальною камерою; ii. позитивний повітряний тиск, що створюється в трубі, що сполучає наповнювальну камеру і подаючий біоцид бокс, який сполучається по плинному середовищу з відділенням для зберігання біоциду, і при цьому отвір для подачі біоциду дозволяє подавати біоцид з боксу, що подає біоцид, через отвір, що видає біоцид, у водоочищувальну камеру, причому ця водоочищувальна камера сполучається по плинному середовищу через фільтр з камерою для 2 UA 105536 C2 5 10 15 20 25 30 35 40 45 50 55 60 випуску чистої води, що містить водовипускний механізм. Біоцид може поступати в твердій або рідкій формі. Якщо він має рідку форму, пристрій конструюється так, щоб здійснювати розчинення певної кількості твердої речовини для забезпечення потрібної кількості рідкого біоциду в боксі, що подає біоцид. Біоцид вибирається переважно із сполук, що виділяють галоген, і переважно з хлорвиділяючих біоцидів, зокрема з хлорованого трьохзаміщеного фосфату натрію, гіпохлориту натрію, калію або кальцію, різних відомих в техніці N-хлорованих сполук, що виділяють активний хлор, таких як дихлорізоціанурат калію, трихлорціанурова кислота, монохлорамін, дихлорамін, [(монотрихлор)-тетра(монокалійдихлор)]пентаізоціанурат, 1,3-дихлор-5,5-диметилгідантоїн, Хлорамін Т, птолуолсульфодихлорамід, трихлормеламін, N-хлорамін, N-хлорсукцинимід, N,N'дихлоразодикарбонамід, N-хлорацетилсечовина, N,N-дихлоразодікарбонамід, Nхлорацетилсечовина, N,N-дихлорбіурил, хлорований диціандиамід. Придатні для використання в пристрої винаходу рідкі біоциди включають водні розчини гіпохлориту натрію, [дихлорізоціанурату натрію], йоду, чверткових амонієвих сполук і глутарового альдегіду. Найбільш переважним рідким біоцидом є водний розчин гіпохлориту натрію. Якщо використовуваним рідким біоцидом є гіпохлорит натрію, його додають у відділення для зберігання біоциду в концентрації в межах від 0,01 до 50 ваг. %, переважніше в межах від 1 до 20 ваг. % у воді. При використанні пристрою винаходу можна отримувати концентрацію біоциду у водоочищувальній камері в межах від 0,5 до 100 ваг. ч/млн, переважніше в межах від 1 до 50 ваг. ч/млн. Фільтр-виношувач біоциду переважно містить фільтрувальне середовище у вигляді блоку активованого вугілля. Фільтрувальне середовище у вигляді блоку активованого вугілля включає порошкове активоване вугілля (ПАВ) і зв’язуючу, які добре змішують і перетворюють на блок за допомогою тиску і термообробки. ПАВ обирають переважно з бітумінозного вугілля, деревного вугілля з кокосового лушпиння і деревини, нафтової смоли. Використовуваний ПАВ переважно має коефіцієнт розмірної однорідності менше 2 або, переважніше, менше 1,5, і вуглецьтетрахлоридне число вище 50%, переважніше вище 60%. Фільтр-виношувач біоциду має крім того фільтр проти частинок і є одно- або багатошаровий фільтр з нетканого волокнистого текстилю, у якого зовнішній шар гофрований. У альтернативному випадку фільтр може складатися з комбінації гофрованого і спірального скрученого текстильного фільтру. Особливо переважними фільтрувальними середовищами для вуглецевого блоку є середовища, описані в GB 2390987 і, переважніші, які розкриті в наший одночасно поданій заявці 320/MUM/2004. У одночасно поданій заявці описуються фільтрувальні середовища для вуглецевого блоку, призначені для використання в самоплинних фільтрах, що містять порошкове активоване вугілля (ПАВ), мають такий розмір частинок, що 95 ваг. % частинок проходять через 50 меш і не більше 12% проходять через 200 меш, і матеріал, що пов'язує, характеризується швидкістю потоку розплаву (СПР) менше 5. При цьому переважні фільтрувальні середовища для вуглецевого блоку мають від 55 до 80 ваг. % ПАВ-часток в діапазоні розміру частинок від 100 до 200 меш в нижніх 50 об. % фільтрувального середовища для вуглецевого блоку. Випускним механізмом можуть бути водопровідний кран або сильфон, що приводиться в дію ручним насосом, який буде описаний нижче. Далі винахід ілюструється конкретним прикладом водоочисного пристрою, що не обмежує його, згідно винаходу на Фіг. 1-4. Фіг. 1 є одним з варіантів здійснення водоочисного пристрою згідно винаходу. Пристрій має водоочищувальну камеру (1), що включає наповнювальну камеру (2), яка забезпечена невеликим пропускним отвором (11), переважно на дні наповнювальної камери, що служить для забезпечення того, щоб вода в наповнювальній камері витікала протягом тривалого часу. Апертура пропускного отвору значно менша, ніж у впускного отвору наповнювальної камери, що забезпечує те, що швидкість, з якою вода витікає з наповнювальної камери через отвір, значно нижче за швидкість, з якою наповнювальна камера може наповнюватися користувачем. Водоочищувальна камера обладнана кришкою (8), відкриття якої дозволить користувачеві заливати воду в наповнювальну камеру, оскільки вона розташована у верхньому кінці водоочищувальної камери. Впускний отвір водоочищувальної камери для прийому води, що подається, розташований на одній лінії з впускним отвором наповнювальної камери, завдяки чому практично вся вода, що поступає, поступає в наповнювальну камеру. При цьому вона сконструйована так, щоб заповнення наповнювальної камери дозволяло воді перетікати у водоочищувальну камеру. Є труба (3), що сполучає наповнювальну камеру з боксом (4), що подає біоцид, який сполучається по плинному середовищу з відділенням(6) для зберігання 3 UA 105536 C2 5 10 15 20 25 30 35 40 45 50 55 60 біоциду і отвором (5) для подачі біоциду. Під водоочищувальною камерою розташована водовипускна камера (9), що приймає очищену воду. Вода, що поступає у водоочищувальну камеру, після обробки біоцидом проходить через фільтр-виношувач біоциду (7) в камеру для випуску чистої води. Фільтр розташований на розділовій стінці, яка відокремлює водоочищувальну камеру від камери для випуску чистої води. Фільтр сприяє видаленню залишкового біоциду, органіки, можливої зваженої грязі, зернистого матеріалу і залишкових мікроорганізмів. Очищена вода може випускатися з камери для випуску чистої води за допомогою випускного механізму (10). Випускним механізмом є водопровідний кран, прикріплений до нижнього торця водоочищувальної камери. Коли вода протікає в наповнювальну камеру через впускний отвір водоочищувальної камери і заповнює її, рівень води в наповнювальній камері створює повітряний тиск в трубі, що дозволяє випуск біоциду з боксу, що подає біоцид, у водоочищувальну камеру через отвір, що видає біоцид. Фіг. 2 є одним з варіантів здійснення водоочисного пристрою згідно винаходу. Водоочищувальна камера (1) обладнана кришкою, яка має впускний отвір, розташований по вертикалі над наповнювальною камерою так, щоб вода, що заливається, поступала в наповнювальну камеру (2) і потім заповнювала водоочищувальну камеру. По мірі підйому рівня води в наповнювальній камері в трубі (3) утворюється повітряна кишеня і, коли рівень води досягає верху камери (2), тиск повітря в трубі стає достатнім для випуску декількох крапель рідкого біоциду з отвору (5), що видає біоцид, у водоочищувальну камеру (1). Подальше додавання води в наповнювальну камеру призводить до заповнення водоочищувальної камери в результаті перетікання, що призводить також до рівномірного змішування рідкого біоциду по всій водоочищувальній камері. Після змішення біоциду з водою [вода поступає] на фільтрвиношувач біоциду (7). Вода з водоочищувальної камери проходить через цей виношувач і збирається в камері (9) для випуску чистої води. Фіг. 2 показує випускне пристосування, яке відрізняється від того, яке дається на Фіг. 1. Секція (13) на Фіг. 2 сполучена з камерою для випуску чистої води за допомогою труби. Секція (13) містить в собі зворотний клапан і сильфон. Натискаючи на сильфон можна видавати чисту воду з розташованого вверху роздаточного крана (10). Верхнє розташування роздаточної точки має декілька оперативних переваг, одним з яких є відсутність необхідності розміщення пристрою на краю якої-небудь платформи. При натисненні на сильфон в камері для випуску чистої води створюється тиск в результаті якого вода з камери для випуску чистої води може повертатися через фільтр у водоочищувальну камеру (1). Для запобігання цього служить зворотний клапан (12) внизу фільтра-виношувача біоциду (7). Завдяки цьому зворотному клапану створюваний при натисненні на сильфон тиск полегшить видачу води з розташованого вверху роздаточного крана. Відділення для зберігання біоциду має отвір, через який біоцид може замінюватися. Коли використовують рідкий біоцид, заповнення відділення для зберігання біоциду приводить до заповнення боксу, що подає біоцид. У альтернативному випадку відділенням для зберігання біоциду міг би бути змінний захищений від доступу повітря «бутель», що сполучається по плинному середовищу з боксом, що подає біоцид, подібно до герметичного переверненого бутля над резервуаром з рідиною. Це забезпечує подачу рідкого біоциду з бутля для зберігання тільки тоді, коли рівень біоциду в боксі, що подає біоцид, опускається нижче за рівень найбільш низької частини переверненого «бутля» для зберігання біоциду. На Фіг. 3 представлений інший переважний варіант водоочисника. Водоочищувальна камера (1), наповнювальна камера (2), фільтр-виношувач біоциду (7), отвір (5), що видає біоцид, бокс (4), що подає біоцид, камера (9) для випуску чистої води - всі залишаються такими ж як і на Фіг. 2. На Фіг. 3 відсутній зворотний клапан внизу фільтра-виношувача, оскільки в секції (14) немає сильфона. У секції (14) є тільки вентиляційний канал, який сполучений з камерою для випуску чистої води. При відкритті вентиляційного каналу можна випускати воду з крана (10). Відкриття повітряно-вентиляційного каналу проводиться або вручну, або приводиться в дію таймером. Вентиляційний канал (14) встановлюється для контролю часу перебування води у водоочищувальній камері, в якій є біоцид. Шляхом контролю часу перебування можна отримувати бажаний рівень чистоти води. На Фіг. 4 представлений ще один варіант здійснення водоочисного пристрою, що показує водоочищувальну камеру (1), що має в своїй нижній внутрішній секції камеру (15) фільтрації, яка містить в собі фільтр-виношувач біоциду (7). Камера фільтрації обладнана водонепроникною кришкою (16) і повітряно-вентиляційним каналом (17). Для оперативного сполучення водоочищувальної камери з камерою фільтрації встановлений сифоновий випускний механізм (18) так, щоб вода з водоочищувальної камери перетікала в камеру фільтрації тільки через сифоновий випускний механізм. Повітряно-вентиляційний канал 4 UA 105536 C2 5 10 15 20 25 30 35 40 забезпечує роботу сифонового випускного механізму, дозволяючи повітрю рухатися вгору до виходу з камери фільтрації. Вихід з камери фільтрації проходить через фільтр-виношувач біоциду, тоді як надходження води в камеру фільтрації здійснюється через сифоновий випускний механізм. Водонепроникна кришка гарантує те, що вода поступає в камеру фільтрації тільки через сифоновий випускний механізм. Як тільки водоочищувальна камера (1) заповниться до самого високого рівня сифона, сифон починає випускати воду в камеру фільтрації. По мірі заповнення водою з біоцидом камери фільтрації вода проходить через фільтр-виношувач, який видаляє з води колоїдні домішки, а також залишковий біоцид і випускає воду в камеру (9) випуску чистої води. Звільнену від біоциду чисту воду забирають з камери випуску чистої води через роздаточне пристосування, таке як водопровідний кран (10). З метою заповнення пристрою воду заливають в наповнювальну камеру (2). Кришка (8) пристрою має отвір, розташований по вертикалі над наповнювальною камерою так, щоб для користувача було очевидне, що заповнення водою повинне здійснюватися через неї. По мірі підйому рівня води в наповнювальній камері в трубі (3) утворюється повітряна кишеня. Цей тиск передається в подаючий бокс (4). Коли рівень води досягне верху наповнювальної камери, тиск повітря в повітряній кишені стає достатнім для випуску декількох крапель рідкого біоциду з боксу, що подає біоцид, через отвір (5), що видає біоцид, у водоочищувальну камеру (1). Подальше додавання води в наповнювальну камеру призводить до заповнення водоочищувальної камери в результаті перетікання, що призводить також до рівномірного змішування рідкого біоциду по всій водоочищувальній камері. Подаючий біоцид бокс сполучається по плинному середовищу з відділенням (6) для зберігання біоциду, завдяки чому рідкий біоцид у відділенні для зберігання біоциду захищений від витоку під дією вакууму. У днищі наповнювальній камері є невеликий отвір, що забезпечує постійне витікання води з наповнювальної камери. Швидкість витікання через отвір в днищі наповнювальної камери забезпечує те, що швидкість витікання значно нижче швидкості, з якою камера може заповнюватися користувачем. Це забезпечує утворення повітряної кишені при наступному заповненні, забезпечуючи тим самим гладку роботу з декількома літрами води. Приклади Приклад 1 i. Випробувальна вода Для випробування водоочисного пристрою, представленого на Фіг. 4 даного винаходу, використана випробувальна вода із загальною розчиненою твердою речовиною в кількості 1000 ч/млн і загальної зваженої речовини в кількості 15 ч/млн. ii. Оцінка мікробної безпеки До 5 л охарактеризованої в таблиці випробувальної води додають культуру E. Coli штам ATCC 10536 і штам бактеріофага MS2, отримуючи Log10 (рахунок на100 мл, що вводиться): 7,25 log E coli. 5,96 log MS2. Цю воду пропускають через пристрій і збирають воду, що виходить, після проходу 100 мл (зразок 1) і 3 л (зразок 2). Зразки випробовують з використанням стандартного стерильного середовища MacConkey’s Agar Medium для E. coli і ATCC Medium #271: Escherichia Medium для MS2. Дані приведені в таблиці. Таблиця Організм E. coli Зразок № Log зменшення Зразок 1 Зразок 2 7,25 7,25 Зразок 1 Зразок 2 5,96 5,96 MS2 45 Приведені дані показують, що пристрій є ефективним відносно видалення мікроорганізмів і очищення води до рівнів, відповідних питним цілям. Слід мати на увазі, що водоочисний пристрій згідно даному винаходу є менш складним зі зменшеною кількістю змінних деталей, що робить її виконання економічним. 5 UA 105536 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Водоочисний пристрій, що містить: водоочищувальну камеру (1) і бокс (4), що подає біоцид та сполучається по плинному середовищу з відділенням (6) для зберігання біоциду і отвором (5), що видає біоцид та відкривається у водоочищувальну камеру (1); де водоочищувальна камера (1) сполучається по плинному середовищу через фільтр (7) з водовипускною камерою (9), що містить водовипускний механізм (10), який відрізняється тим, що очисна камера (1) містить наповнювальну камеру (2), що має впускний отвір і пропускний отвір (11), і при цьому наповнювальна камера (2) розташована у верхньому торці водоочищувальної камери (1) і сполучається по плинному середовищу через пропускний отвір (11) з водоочищувальною камерою (1); пристрій містить також вертикальну трубу (3), що сполучає наповнювальну камеру (2) з боксом, що подає біоцид (4); і де вертикальна труба (3) і бокс (4), що подає біоцид, сполучені між собою так, що позитивний тиск повітря, що створюється під час роботи в трубі (3), примушує біоцид подаватися з боксу (4), що подає біоцид, через отвір (5), що видає біоцид, у водоочищувальну камеру (1). 2. Водоочисний пристрій за п. 1, який відрізняється тим, що в ньому є водоочищувальна камера (1), що має впускний отвір (8), призначений для прийому води, що вводиться, причому цей впускний отвір (8) розташований по вертикалі на одній лінії з впускним отвором наповнювальної камери (2), завдяки чому під час роботи практично вся вода, що вводиться, надходить в наповнювальну камеру (2). 3. Водоочисний пристрій за п. 1 або 2, який відрізняється тим, що в ньому апертура пропускного отвору (11) наповнювальної камери (2) значно менша, ніж у впускному отворі наповнювальної камери (2). 4. Водоочисний пристрій за будь-яким з пп. 1-3, який відрізняється тим, що в ньому фільтр (7) поміщений в камеру (15) фільтрації, в якій знаходиться повітряно-вентиляційний канал (17). 5. Водоочисний пристрій за п. 4, який відрізняється тим, що в ньому водоочищувальна камера (1) оперативно сполучена з камерою (15) фільтрації через сифоновий випускний механізм (18), в якому впускний отвір сифона сполучається з водоочищувальною камерою (1), випускний отвір сифона сполучається з камерою (15) фільтрації і при цьому вказаний впускний отвір розташований на більш високому рівні по вертикалі, ніж вказаний випускний отвір, завдяки чому під час роботи вода з водоочищувальної камери (1) надходить в камеру (15) фільтрації через сифоновий випускний механізм (18). 6. Водоочисний пристрій за будь-яким з пп. 1-5, який відрізняється тим, що в ньому фільтр (7) містить фільтрувальне середовище у вигляді блока активованого вугілля. 7. Водоочисний пристрій за будь-яким з пп. 1-6, який відрізняється тим, що в ньому фільтр (7) містить одно- або багатошаровий фільтр з гофрованого або негофрованого текстилю, який містить неткані полімерні волокна. 8. Водоочисний пристрій за будь-яким з пп. 1-7, який відрізняється тим, що в ньому фільтром (7) є композиційний фільтр, що має шари нетканого текстилю і зв'язаний елемент з активованого вуглецю. 9. Водоочисний пристрій за будь-яким з пп. 1-8, який відрізняється тим, що в ньому відділення для зберігання біоциду є змінним захищеним від доступу повітря "бутлем", що сполучається по плинному середовищу з боксом, що подає біоцид. 10. Спосіб очищення води за допомогою пристрою за п. 1, що включає: і) заповнення водою наповнювальної камери для створення у вертикальній трубі (3) тиску повітря; іі) випуск рідкого біоциду з боксу (4), що подає біоцид, у водоочищувальну камеру (1) через отвір, що видає біоцид (5); завдяки чому вода з водоочищувальної камери (1) після проходу через фільтр (7) збирається в камері (9) для випуску чистої води. 11. Спосіб очищення води за п. 10, який відрізняється тим, що в ньому на стадії (і) у вертикальній трубі (3) утворюється повітряна кишеня. 12. Спосіб очищення води за п. 10 або 11, який відрізняється тим, що в ньому рідкий біоцид у відділенні (6) для зберігання біоциду захищений від витоку під дією вакууму. 13. Спосіб очищення води за будь-яким з пп. 10-12, який відрізняється тим, що в ньому відділення (6) для зберігання біоциду являє собою змінний захищений від доступу повітря перевернутий "бутель", що сполучається по плинному середовищу з боксом (4), що подає 6 UA 105536 C2 біоцид, завдяки чому рідкий біоцид випускається з відділення (6) для зберігання біоциду тільки тоді, коли рівень біоциду в боксі (4), що подає біоцид, опускається нижче за рівень найбільш низької частини перевернутого відділення (6) для зберігання біоциду. 7 UA 105536 C2 8 UA 105536 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
