Пристрій для очищення води

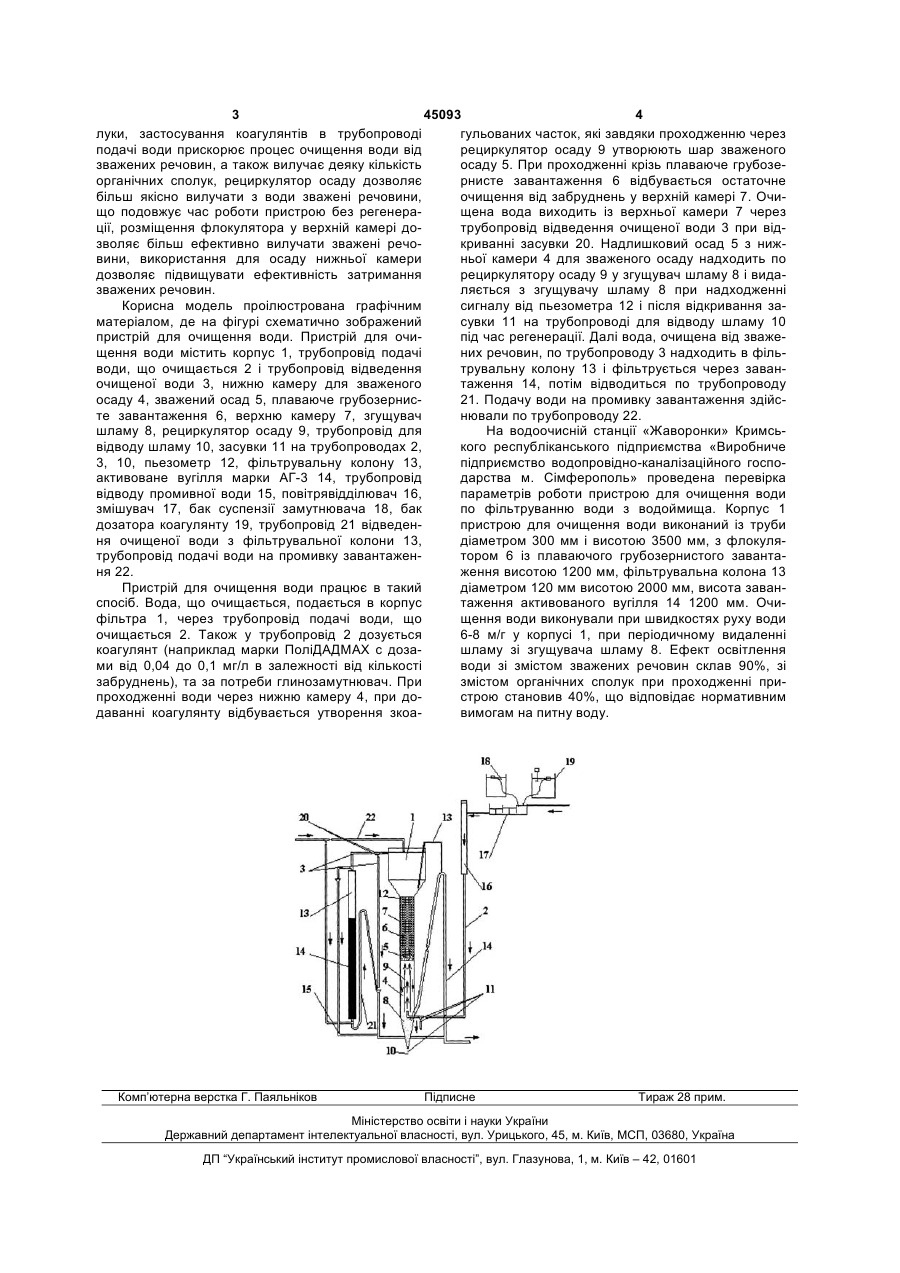

Пристрій для очищення води, який включає корпус із трубопроводом подачі води, що очищається, й трубопроводом відведення очищеної води, згущувач шламу, трубопровід для відводу шламу, верхню і нижню камери, одна з камер за 3 45093 4 луки, застосування коагулянтів в трубопроводі гульованих часток, які завдяки проходженню через подачі води прискорює процес очищення води від рециркулятор осаду 9 утворюють шар зваженого зважених речовин, а також вилучає деяку кількість осаду 5. При проходженні крізь плаваюче грубозеорганічних сполук, рециркулятор осаду дозволяє рнисте завантаження 6 відбувається остаточне більш якісно вилучати з води зважені речовини, очищення від забруднень у верхній камері 7. Очищо подовжує час роботи пристрою без регенеращена вода виходить із верхньої камери 7 через ції, розміщення флокулятора у верхній камері дотрубопровід відведення очищеної води 3 при відзволяє більш ефективно вилучати зважені речокриванні засувки 20. Надлишковий осад 5 з нижвини, використання для осаду нижньої камери ньої камери 4 для зваженого осаду надходить по дозволяє підвищувати ефективність затримання рециркулятору осаду 9 у згущувач шламу 8 і видазважених речовин. ляється з згущувачу шламу 8 при надходженні Корисна модель проілюстрована графічним сигналу від пьезометра 12 і після відкривання заматеріалом, де на фігурі схематично зображений сувки 11 на трубопроводі для відводу шламу 10 пристрій для очищення води. Пристрій для очипід час регенерації. Далі вода, очищена від зважещення води містить корпус 1, трубопровід подачі них речовин, по трубопроводу 3 надходить в фільводи, що очищається 2 і трубопровід відведення трувальну колону 13 і фільтрується через заваночищеної води 3, нижню камеру для зваженого таження 14, потім відводиться по трубопроводу осаду 4, зважений осад 5, плаваюче грубозернис21. Подачу води на промивку завантаження здійсте завантаження 6, верхню камеру 7, згущувач нювали по трубопроводу 22. шламу 8, рециркулятор осаду 9, трубопровід для На водоочисній станції «Жаворонки» Кримсьвідводу шламу 10, засувки 11 на трубопроводах 2, кого республіканського підприємства «Виробниче 3, 10, пьезометр 12, фільтрувальну колону 13, підприємство водопровідно-каналізаційного госпоактивоване вугілля марки АГ-3 14, трубопровід дарства м. Сімферополь» проведена перевірка відводу промивної води 15, повітрявідділювач 16, параметрів роботи пристрою для очищення води змішувач 17, бак суспензії замутнювача 18, бак по фільтруванню води з водоймища. Корпус 1 дозатора коагулянту 19, трубопровід 21 відведенпристрою для очищення води виконаний із труби ня очищеної води з фільтрувальної колони 13, діаметром 300 мм і висотою 3500 мм, з флокулятрубопровід подачі води на промивку завантажентором 6 із плаваючого грубозернистого завантаня 22. ження висотою 1200 мм, фільтрувальна колона 13 Пристрій для очищення води працює в такий діаметром 120 мм висотою 2000 мм, висота заванспосіб. Вода, що очищається, подається в корпус таження активованого вугілля 14 1200 мм. Очифільтра 1, через трубопровід подачі води, що щення води виконували при швидкостях руху води очищається 2. Також у трубопровід 2 дозується 6-8 м/г у корпусі 1, при періодичному видаленні коагулянт (наприклад марки ПоліДАДМАХ с дозашламу зі згущувача шламу 8. Ефект освітлення ми від 0,04 до 0,1 мг/л в залежності від кількості води зі змістом зважених речовин склав 90%, зі забруднень), та за потреби глинозамутнювач. При змістом органічних сполук при проходженні припроходженні води через нижню камеру 4, при дострою становив 40%, що відповідає нормативним даванні коагулянту відбувається утворення зкоавимогам на питну воду. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
