Канал вимірювання похилої дальності до літальних апаратів з розширеними можливостями для мобільної суміщеної вимірювальної системи

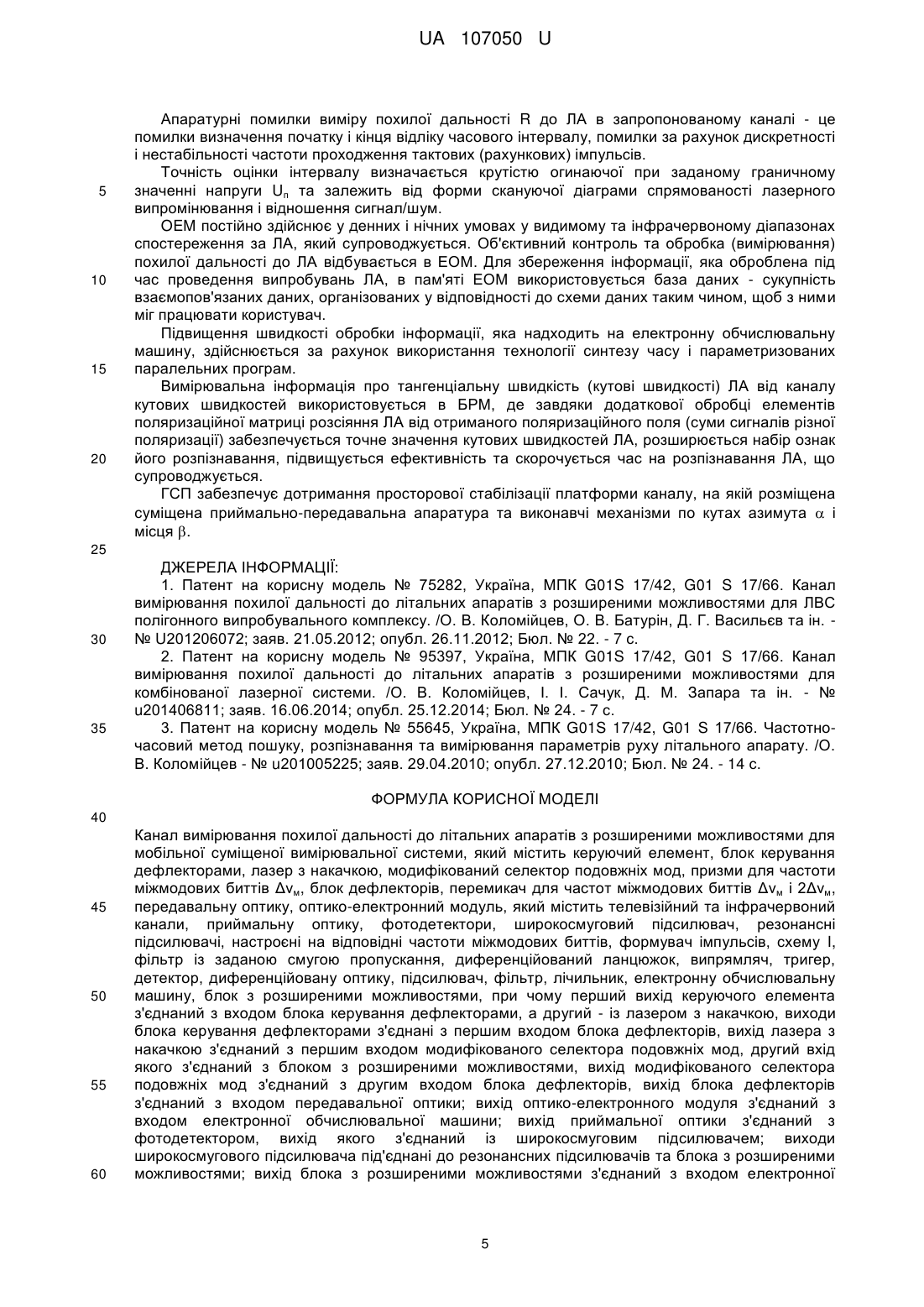

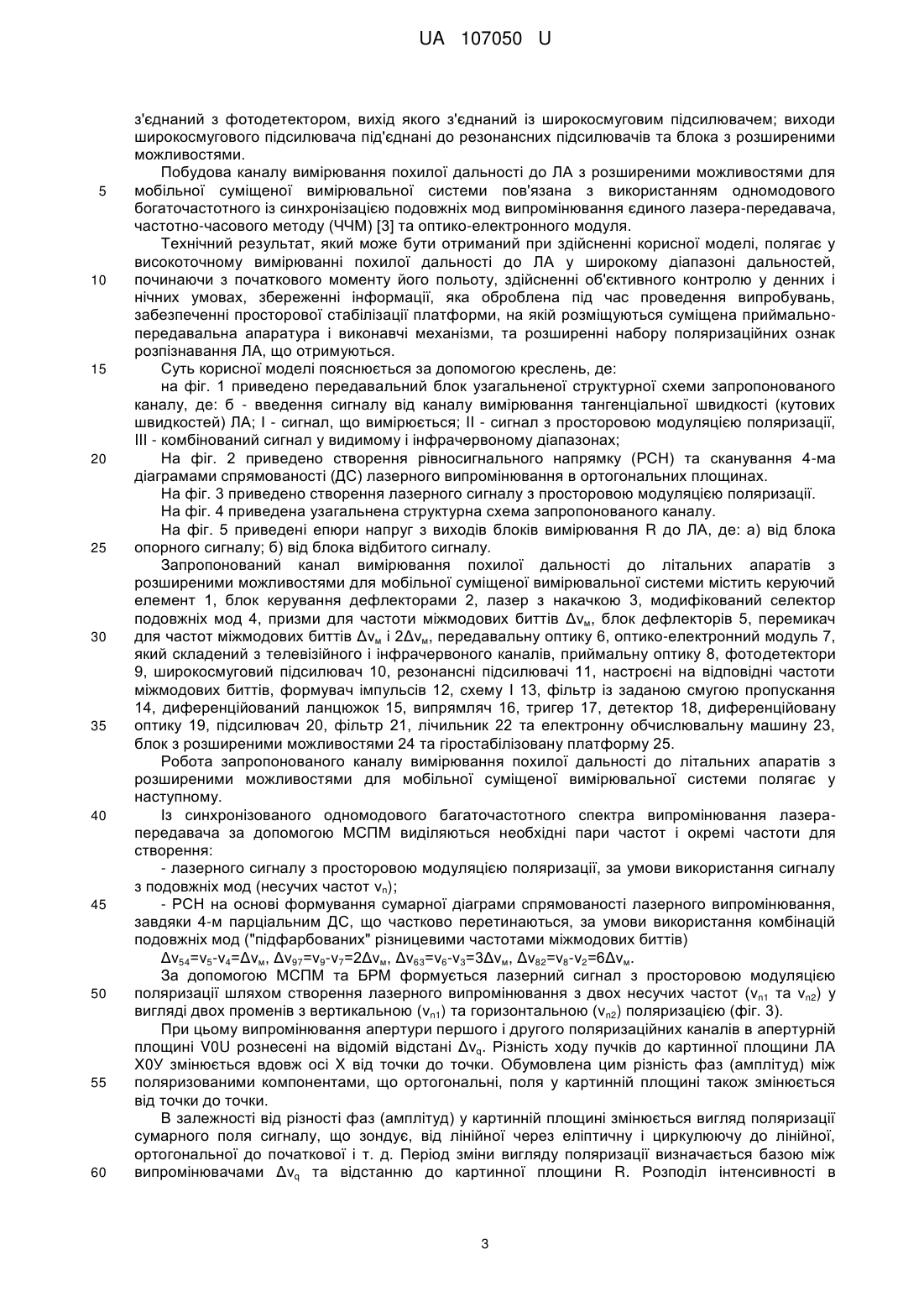

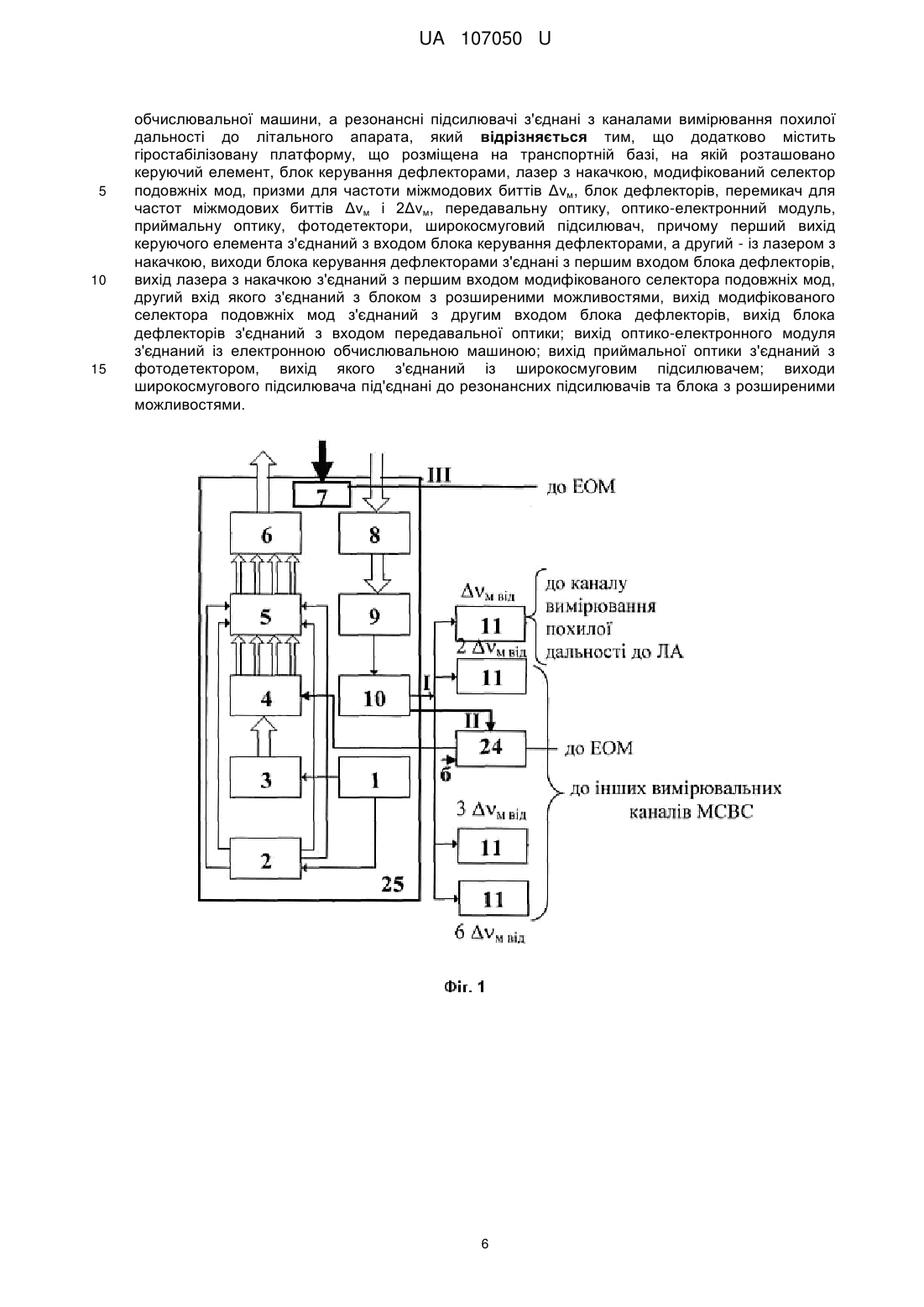

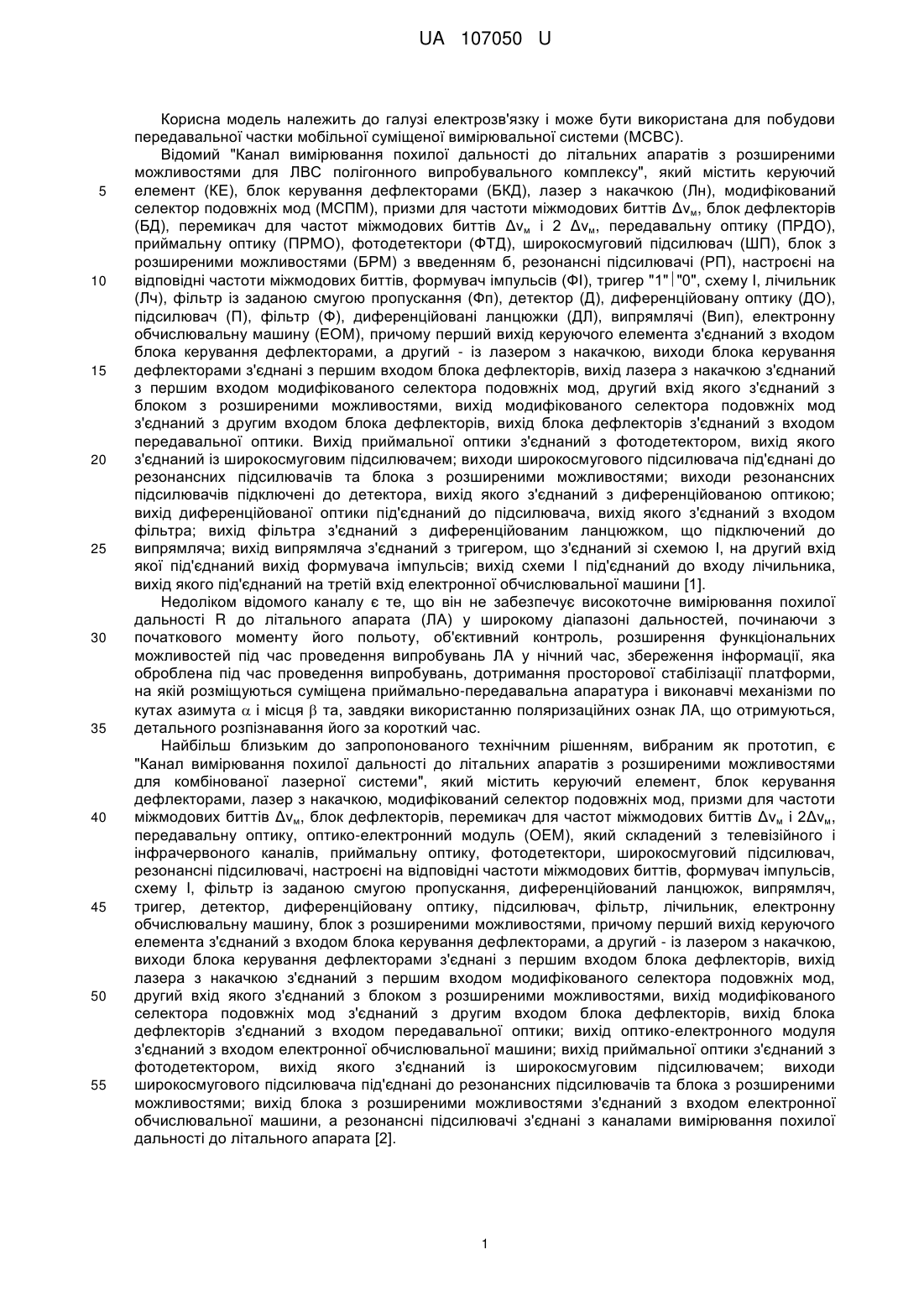

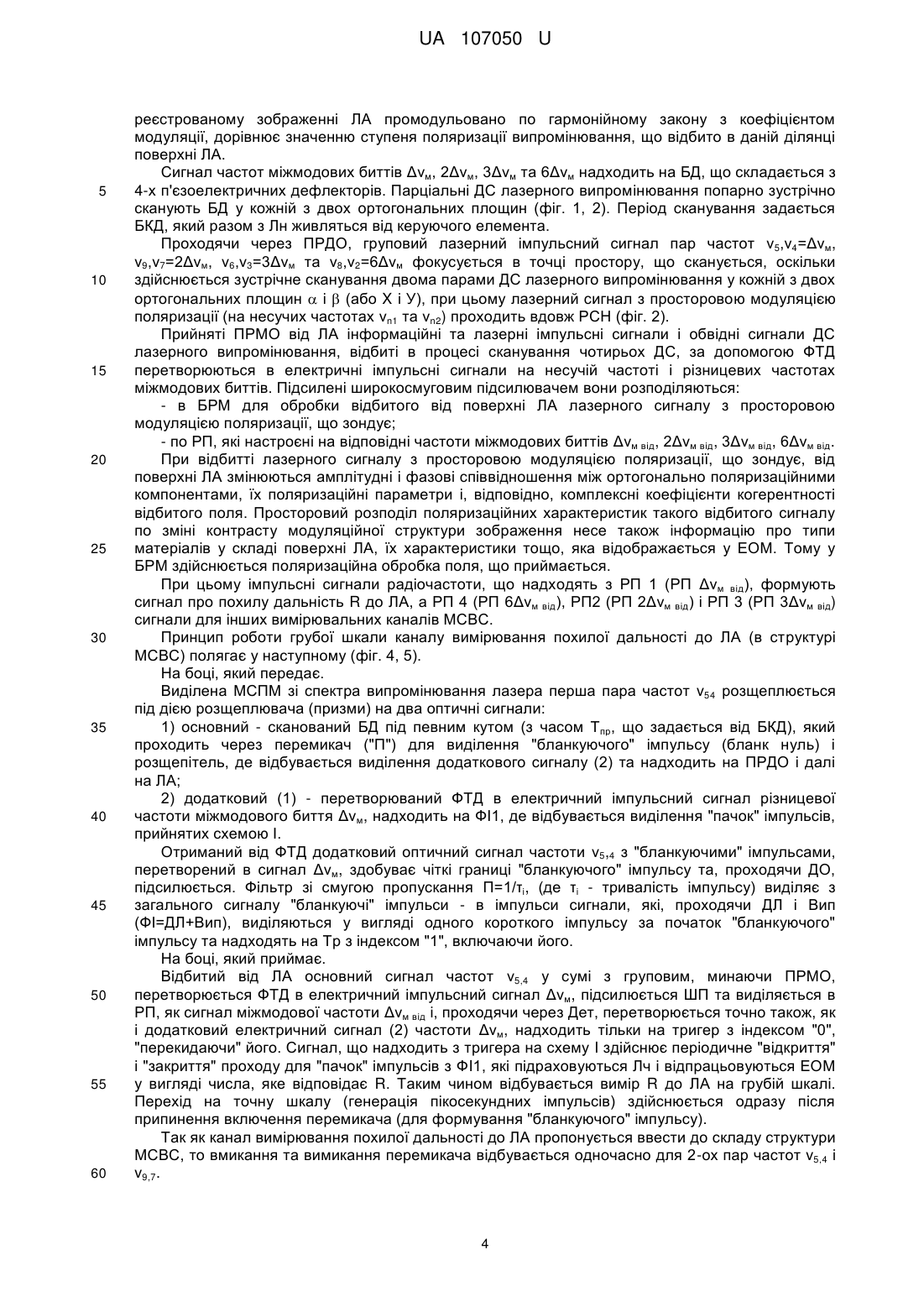

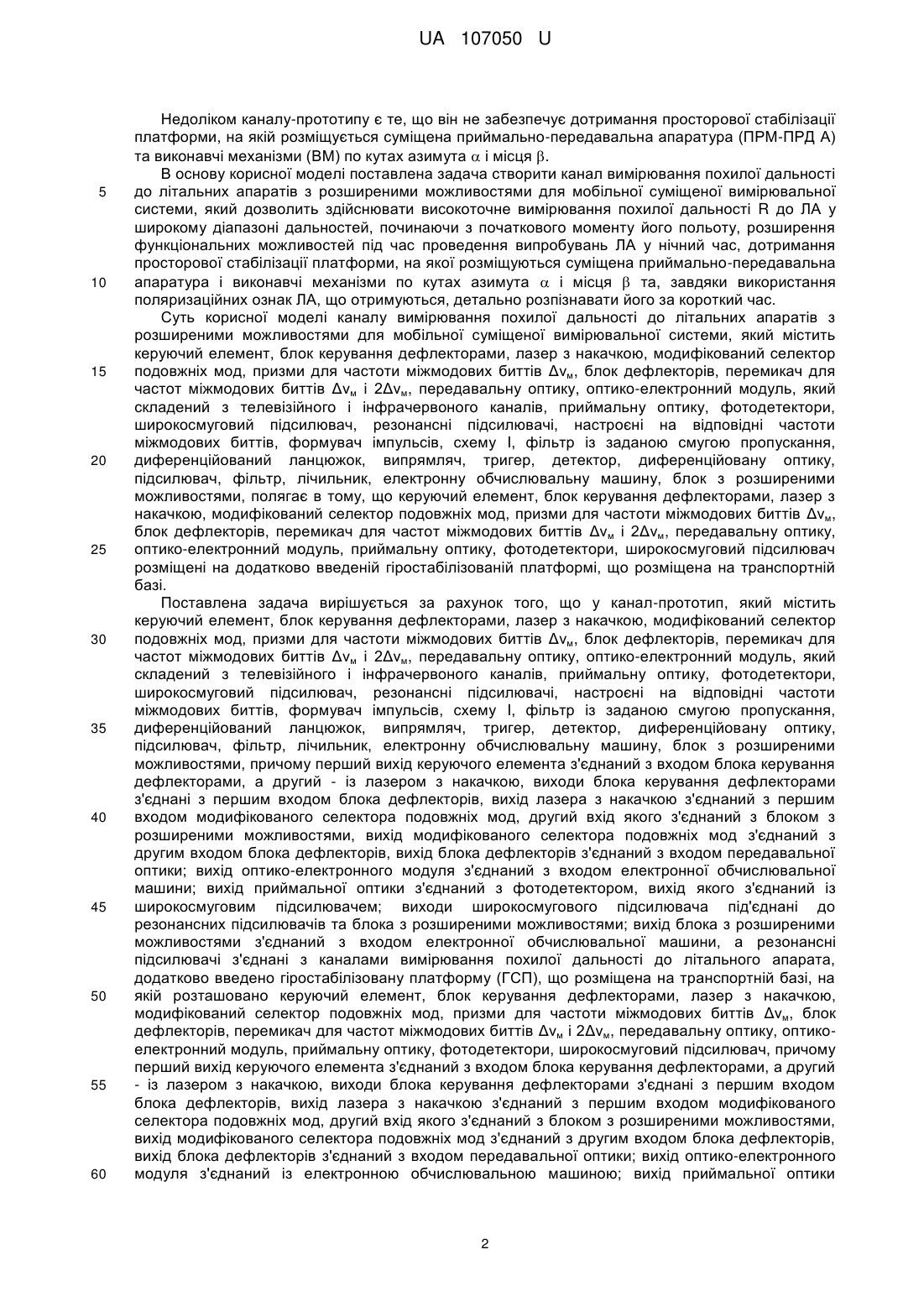

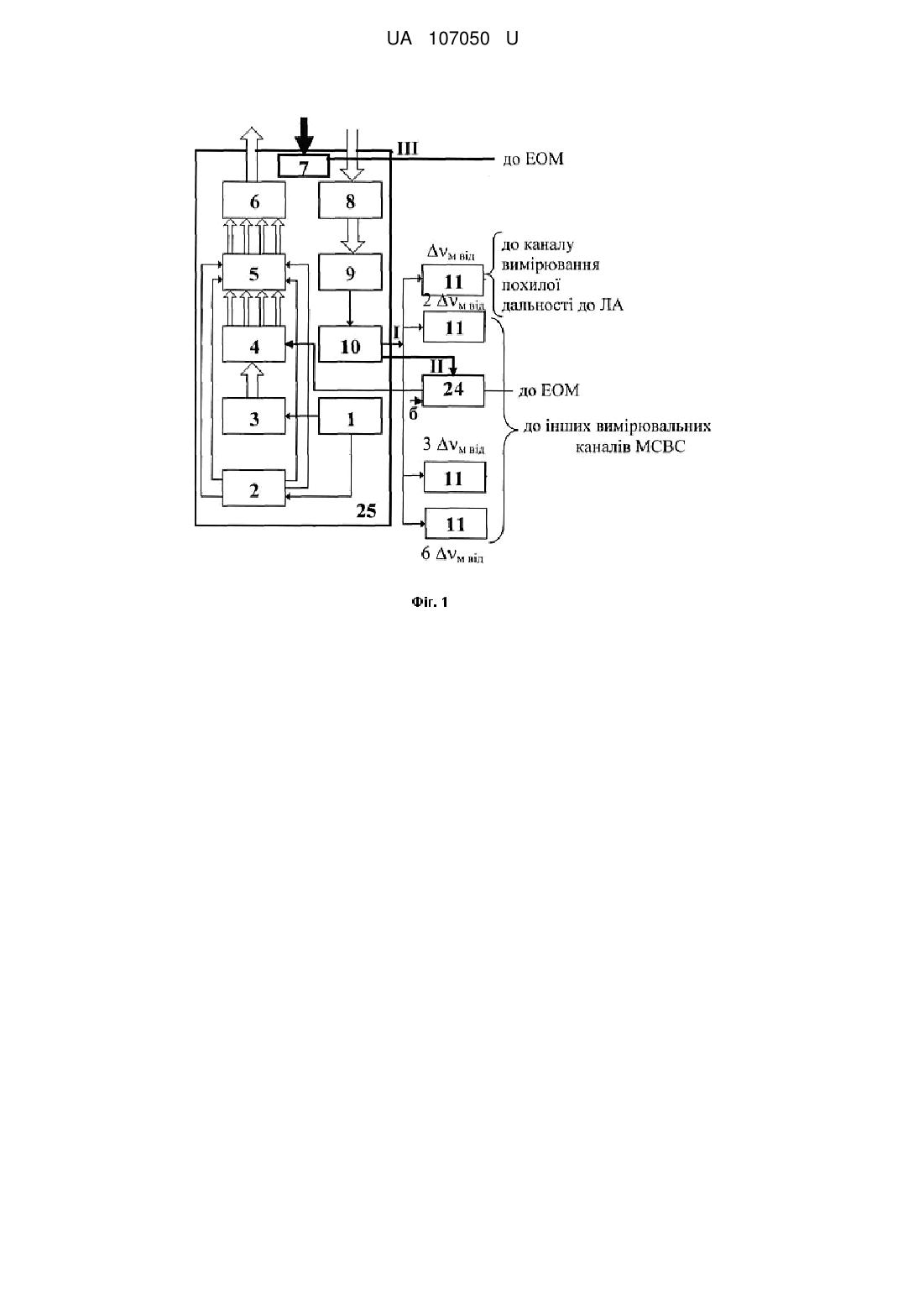

Реферат: Канал вимірювання похилої дальності до літальних апаратів з розширеними можливостями для мобільної суміщеної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів Δνм, блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль, який містить телевізійний та інфрачервоний канали, приймальну оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему I, фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину, блок з розширеними можливостями. Додатково містить гіростабілізовану платформу, що розміщена на транспортній базі, на якій розташовано керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів Δνм, блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль, приймальну оптику, фотодетектори, широкосмуговий підсилювач. UA 107050 U (12) UA 107050 U UA 107050 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної вимірювальної системи (МСВС). Відомий "Канал вимірювання похилої дальності до літальних апаратів з розширеними можливостями для ЛВС полігонного випробувального комплексу", який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), модифікований селектор подовжніх мод (МСПМ), призми для частоти міжмодових биттів Δνм, блок дефлекторів (БД), перемикач для частот міжмодових биттів Δνм і 2 Δνм, передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), блок з розширеними можливостями (БРМ) з введенням б, резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер "1""0", схему І, лічильник (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Д), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип), електронну обчислювальну машину (ЕОМ), причому перший вихід керуючого елемента з'єднаний з входом блока керування дефлекторами, а другий - із лазером з накачкою, виходи блока керування дефлекторами з'єднані з першим входом блока дефлекторів, вихід лазера з накачкою з'єднаний з першим входом модифікованого селектора подовжніх мод, другий вхід якого з'єднаний з блоком з розширеними можливостями, вихід модифікованого селектора подовжніх мод з'єднаний з другим входом блока дефлекторів, вихід блока дефлекторів з'єднаний з входом передавальної оптики. Вихід приймальної оптики з'єднаний з фотодетектором, вихід якого з'єднаний із широкосмуговим підсилювачем; виходи широкосмугового підсилювача під'єднані до резонансних підсилювачів та блока з розширеними можливостями; виходи резонансних підсилювачів підключені до детектора, вихід якого з'єднаний з диференційованою оптикою; вихід диференційованої оптики під'єднаний до підсилювача, вихід якого з'єднаний з входом фільтра; вихід фільтра з'єднаний з диференційованим ланцюжком, що підключений до випрямляча; вихід випрямляча з'єднаний з тригером, що з'єднаний зі схемою I, на другий вхід якої під'єднаний вихід формувача імпульсів; вихід схеми I під'єднаний до входу лічильника, вихід якого під'єднаний на третій вхід електронної обчислювальної машини [1]. Недоліком відомого каналу є те, що він не забезпечує високоточне вимірювання похилої дальності R до літального апарата (ЛА) у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань, дотримання просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і виконавчі механізми по кутах азимута  і місця  та, завдяки використанню поляризаційних ознак ЛА, що отримуються, детального розпізнавання його за короткий час. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання похилої дальності до літальних апаратів з розширеними можливостями для комбінованої лазерної системи", який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів Δνм, блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему I, фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину, блок з розширеними можливостями, причому перший вихід керуючого елемента з'єднаний з входом блока керування дефлекторами, а другий - із лазером з накачкою, виходи блока керування дефлекторами з'єднані з першим входом блока дефлекторів, вихід лазера з накачкою з'єднаний з першим входом модифікованого селектора подовжніх мод, другий вхід якого з'єднаний з блоком з розширеними можливостями, вихід модифікованого селектора подовжніх мод з'єднаний з другим входом блока дефлекторів, вихід блока дефлекторів з'єднаний з входом передавальної оптики; вихід оптико-електронного модуля з'єднаний з входом електронної обчислювальної машини; вихід приймальної оптики з'єднаний з фотодетектором, вихід якого з'єднаний із широкосмуговим підсилювачем; виходи широкосмугового підсилювача під'єднані до резонансних підсилювачів та блока з розширеними можливостями; вихід блока з розширеними можливостями з'єднаний з входом електронної обчислювальної машини, а резонансні підсилювачі з'єднані з каналами вимірювання похилої дальності до літального апарата [2]. 1 UA 107050 U 5 10 15 20 25 30 35 40 45 50 55 60 Недоліком каналу-прототипу є те, що він не забезпечує дотримання просторової стабілізації платформи, на якій розміщується суміщена приймально-передавальна апаратура (ПРМ-ПРД А) та виконавчі механізми (ВМ) по кутах азимута  і місця . В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з розширеними можливостями для мобільної суміщеної вимірювальної системи, який дозволить здійснювати високоточне вимірювання похилої дальності R до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, дотримання просторової стабілізації платформи, на якої розміщуються суміщена приймально-передавальна апаратура і виконавчі механізми по кутах азимута  і місця  та, завдяки використання поляризаційних ознак ЛА, що отримуються, детально розпізнавати його за короткий час. Суть корисної моделі каналу вимірювання похилої дальності до літальних апаратів з розширеними можливостями для мобільної суміщеної вимірювальної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів Δνм, блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему I, фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину, блок з розширеними можливостями, полягає в тому, що керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів Δνм, блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль, приймальну оптику, фотодетектори, широкосмуговий підсилювач розміщені на додатково введеній гіростабілізованій платформі, що розміщена на транспортній базі. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів Δνм, блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль, який складений з телевізійного іінфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему I, фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину, блок з розширеними можливостями, причому перший вихід керуючого елемента з'єднаний з входом блока керування дефлекторами, а другий - із лазером з накачкою, виходи блока керування дефлекторами з'єднані з першим входом блока дефлекторів, вихід лазера з накачкою з'єднаний з першим входом модифікованого селектора подовжніх мод, другий вхід якого з'єднаний з блоком з розширеними можливостями, вихід модифікованого селектора подовжніх мод з'єднаний з другим входом блока дефлекторів, вихід блока дефлекторів з'єднаний з входом передавальної оптики; вихід оптико-електронного модуля з'єднаний з входом електронної обчислювальної машини; вихід приймальної оптики з'єднаний з фотодетектором, вихід якого з'єднаний із широкосмуговим підсилювачем; виходи широкосмугового підсилювача під'єднані до резонансних підсилювачів та блока з розширеними можливостями; вихід блока з розширеними можливостями з'єднаний з входом електронної обчислювальної машини, а резонансні підсилювачі з'єднані з каналами вимірювання похилої дальності до літального апарата, додатково введено гіростабілізовану платформу (ГСП), що розміщена на транспортній базі, на якій розташовано керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів Δνм, блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптикоелектронний модуль, приймальну оптику, фотодетектори, широкосмуговий підсилювач, причому перший вихід керуючого елемента з'єднаний з входом блока керування дефлекторами, а другий - із лазером з накачкою, виходи блока керування дефлекторами з'єднані з першим входом блока дефлекторів, вихід лазера з накачкою з'єднаний з першим входом модифікованого селектора подовжніх мод, другий вхід якого з'єднаний з блоком з розширеними можливостями, вихід модифікованого селектора подовжніх мод з'єднаний з другим входом блока дефлекторів, вихід блока дефлекторів з'єднаний з входом передавальної оптики; вихід оптико-електронного модуля з'єднаний із електронною обчислювальною машиною; вихід приймальної оптики 2 UA 107050 U 5 10 15 20 25 30 35 40 45 50 55 60 з'єднаний з фотодетектором, вихід якого з'єднаний із широкосмуговим підсилювачем; виходи широкосмугового підсилювача під'єднані до резонансних підсилювачів та блока з розширеними можливостями. Побудова каналу вимірювання похилої дальності до ЛА з розширеними можливостями для мобільної суміщеної вимірювальної системи пов'язана з використанням одномодового богаточастотного із синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) [3] та оптико-електронного модуля. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у високоточному вимірюванні похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань, забезпеченні просторової стабілізації платформи, на якій розміщуються суміщена приймальнопередавальна апаратура і виконавчі механізми, та розширенні набору поляризаційних ознак розпізнавання ЛА, що отримуються. Суть корисної моделі пояснюється за допомогою креслень, де: на фіг. 1 приведено передавальний блок узагальненої структурної схеми запропонованого каналу, де: б - введення сигналу від каналу вимірювання тангенціальної швидкості (кутових швидкостей) ЛА; І - сигнал, що вимірюється; II - сигнал з просторовою модуляцією поляризації, IIІ - комбінований сигнал у видимому і інфрачервоному діапазонах; На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 3 приведено створення лазерного сигналу з просторовою модуляцією поляризації. На фіг. 4 приведена узагальнена структурна схема запропонованого каналу. На фіг. 5 приведені епюри напруг з виходів блоків вимірювання R до ЛА, де: а) від блока опорного сигналу; б) від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з розширеними можливостями для мобільної суміщеної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, модифікований селектор подовжніх мод 4, призми для частоти міжмодових биттів Δνм, блок дефлекторів 5, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектори 9, широкосмуговий підсилювач 10, резонансні підсилювачі 11, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів 12, схему I 13, фільтр із заданою смугою пропускання 14, диференційований ланцюжок 15, випрямляч 16, тригер 17, детектор 18, диференційовану оптику 19, підсилювач 20, фільтр 21, лічильник 22 та електронну обчислювальну машину 23, блок з розширеними можливостями 24 та гіростабілізовану платформу 25. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з розширеними можливостями для мобільної суміщеної вимірювальної системи полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача за допомогою МСПМ виділяються необхідні пари частот і окремі частоти для створення: - лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з подовжніх мод (несучих частот νn); - РСН на основі формування сумарної діаграми спрямованості лазерного випромінювання, завдяки 4-м парціальним ДС, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δν54=ν5-ν4=Δνм, Δν97=ν9-ν7=2Δνм, Δν63=ν6-ν3=3Δνм, Δν82=ν8-ν2=6Δνм. За допомогою МСПМ та БРМ формується лазерний сигнал з просторовою модуляцією поляризації шляхом створення лазерного випромінювання з двох несучих частот (νn1 та νn2) у вигляді двох променів з вертикальною (νn1) та горизонтальною (νn2) поляризацією (фіг. 3). При цьому випромінювання апертури першого і другого поляризаційних каналів в апертурній площині V0U рознесені на відомій відстані Δνq. Різність ходу пучків до картинної площини ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цим різність фаз (амплітуд) між поляризованими компонентами, що ортогональні, поля у картинній площині також змінюється від точки до точки. В залежності від різності фаз (амплітуд) у картинній площині змінюється вигляд поляризації сумарного поля сигналу, що зондує, від лінійної через еліптичну і циркулюючу до лінійної, ортогональної до початкової і т. д. Період зміни вигляду поляризації визначається базою між випромінювачами Δνq та відстанню до картинної площини R. Розподіл інтенсивності в 3 UA 107050 U 5 10 15 20 25 30 35 40 45 50 55 60 реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито в даній ділянці поверхні ЛА. Сигнал частот міжмодових биттів Δνм, 2Δνм, 3Δνм та 6Δνм надходить на БД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν5,ν4=Δνм, ν9,ν7=2Δνм, ν6,ν3=3Δνм та ν8,ν2=6Δνм фокусується в точці простору, що сканується, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  (або X і У), при цьому лазерний сигнал з просторовою модуляцією поляризації (на несучих частотах νn1 та νn2) проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і обвідні сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем вони розподіляються: - в БРМ для обробки відбитого від поверхні ЛА лазерного сигналу з просторовою модуляцією поляризації, що зондує; - по РП, які настроєні на відповідні частоти міжмодових биттів Δνм від, 2Δνм від, 3Δνм від, 6Δνм від. При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, їх поляризаційні параметри і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики тощо, яка відображається у ЕОМ. Тому у БРМ здійснюється поляризаційна обробка поля, що приймається. При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 (РП Δνм від), формують сигнал про похилу дальність R до ЛА, а РП 4 (РП 6Δνм від), РП2 (РП 2Δνм від) і РП 3 (ΡΠ 3Δνм від) сигнали для інших вимірювальних каналів МСВС. Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА (в структурі МСВС) полягає у наступному (фіг. 4, 5). На боці, який передає. Виділена МСПМ зі спектра випромінювання лазера перша пара частот v54 розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 1) основний - сканований БД під певним кутом (з часом Тпр, що задається від БКД), який проходить через перемикач ("П") для виділення "бланкуючого" імпульсу (бланк нуль) і розщепітель, де відбувається виділення додаткового сигналу (2) та надходить на ПРДО і далі на ЛА; 2) додатковий (1) - перетворюваний ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття Δνм, надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою І. Отриманий від ФТД додатковий оптичний сигнал частоти ν5,4 з "бланкуючими" імпульсами, перетворений в сигнал Δνм, здобуває чіткі границі "бланкуючого" імпульсу та, проходячи ДО, підсилюється. Фільтр зі смугою пропускання Π=1/τi, (де τi - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульси сигнали, які, проходячи ДЛ і Вип (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на Тр з індексом "1", включаючи його. На боці, який приймає. Відбитий від ЛА основний сигнал частот ν5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал Δνм, підсилюється ШП та виділяється в РП, як сигнал міжмодової частоти Δνм від і, проходячи через Дет, перетворюється точно також, як і додатковий електричний сигнал (2) частоти Δνм, надходить тільки на тригер з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему I здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФI1, які підраховуються Лч і відпрацьовуються ЕОМ у вигляді числа, яке відповідає R. Таким чином відбувається вимір R до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення перемикача (для формування "бланкуючого" імпульсу). Так як канал вимірювання похилої дальності до ЛА пропонується ввести до складу структури МСВС, то вмикання та вимикання перемикача відбувається одночасно для 2-ох пар частот v5,4 і v9,7. 4 UA 107050 U 5 10 15 20 Апаратурні помилки виміру похилої дальності R до ЛА в запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності і нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої діаграми спрямованості лазерного випромінювання і відношення сигнал/шум. OEM постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Об'єктивний контроль та обробка (вимірювання) похилої дальності до ЛА відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на електронну обчислювальну машину, здійснюється за рахунок використання технології синтезу часу і параметризованих паралельних програм. Вимірювальна інформація про тангенціальну швидкість (кутові швидкості) ЛА від каналу кутових швидкостей використовується в БРМ, де завдяки додаткової обробці елементів поляризаційної матриці розсіяння ЛА від отриманого поляризаційного поля (суми сигналів різної поляризації) забезпечується точне значення кутових швидкостей ЛА, розширюється набір ознак його розпізнавання, підвищується ефективність та скорочується час на розпізнавання ЛА, що супроводжується. ГСП забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальнаапаратура та виконавчі механізми по кутах азимута  і місця . 25 30 35 ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент на корисну модель № 75282, Україна, МПК G01S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з розширеними можливостями для ЛВС полігонного випробувального комплексу. /О. В. Коломійцев, О. В. Батурін, Д. Г. Васильєв та ін. № U201206072; заяв. 21.05.2012; опубл. 26.11.2012; Бюл. № 22. - 7 с. 2. Патент на корисну модель № 95397, Україна, МПК G01S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з розширеними можливостями для комбінованої лазерної системи. /О. В. Коломійцев, І. І. Сачук, Д. М. Запара та ін. - № u201406811; заяв. 16.06.2014; опубл. 25.12.2014; Бюл. № 24. - 7 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О. В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 Канал вимірювання похилої дальності до літальних апаратів з розширеними можливостями для мобільної суміщеної вимірювальної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів Δνм, блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль, який містить телевізійний та інфрачервоний канали, приймальну оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему I, фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину, блок з розширеними можливостями, при чому перший вихід керуючого елемента з'єднаний з входом блока керування дефлекторами, а другий - із лазером з накачкою, виходи блока керування дефлекторами з'єднані з першим входом блока дефлекторів, вихід лазера з накачкою з'єднаний з першим входом модифікованого селектора подовжніх мод, другий вхід якого з'єднаний з блоком з розширеними можливостями, вихід модифікованого селектора подовжніх мод з'єднаний з другим входом блока дефлекторів, вихід блока дефлекторів з'єднаний з входом передавальної оптики; вихід оптико-електронного модуля з'єднаний з входом електронної обчислювальної машини; вихід приймальної оптики з'єднаний з фотодетектором, вихід якого з'єднаний із широкосмуговим підсилювачем; виходи широкосмугового підсилювача під'єднані до резонансних підсилювачів та блока з розширеними можливостями; вихід блока з розширеними можливостями з'єднаний з входом електронної 5 UA 107050 U 5 10 15 обчислювальної машини, а резонансні підсилювачі з'єднані з каналами вимірювання похилої дальності до літального апарата, який відрізняється тим, що додатково містить гіростабілізовану платформу, що розміщена на транспортній базі, на якій розташовано керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів Δνм, блок дефлекторів, перемикач для частот міжмодових биттів Δνм і 2Δνм, передавальну оптику, оптико-електронний модуль, приймальну оптику, фотодетектори, широкосмуговий підсилювач, причому перший вихід керуючого елемента з'єднаний з входом блока керування дефлекторами, а другий - із лазером з накачкою, виходи блока керування дефлекторами з'єднані з першим входом блока дефлекторів, вихід лазера з накачкою з'єднаний з першим входом модифікованого селектора подовжніх мод, другий вхід якого з'єднаний з блоком з розширеними можливостями, вихід модифікованого селектора подовжніх мод з'єднаний з другим входом блока дефлекторів, вихід блока дефлекторів з'єднаний з входом передавальної оптики; вихід оптико-електронного модуля з'єднаний із електронною обчислювальною машиною; вихід приймальної оптики з'єднаний з фотодетектором, вихід якого з'єднаний із широкосмуговим підсилювачем; виходи широкосмугового підсилювача під'єднані до резонансних підсилювачів та блока з розширеними можливостями. 6 UA 107050 U 7 UA 107050 U 8 UA 107050 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
