Посівний агрегат в зернових сівалках

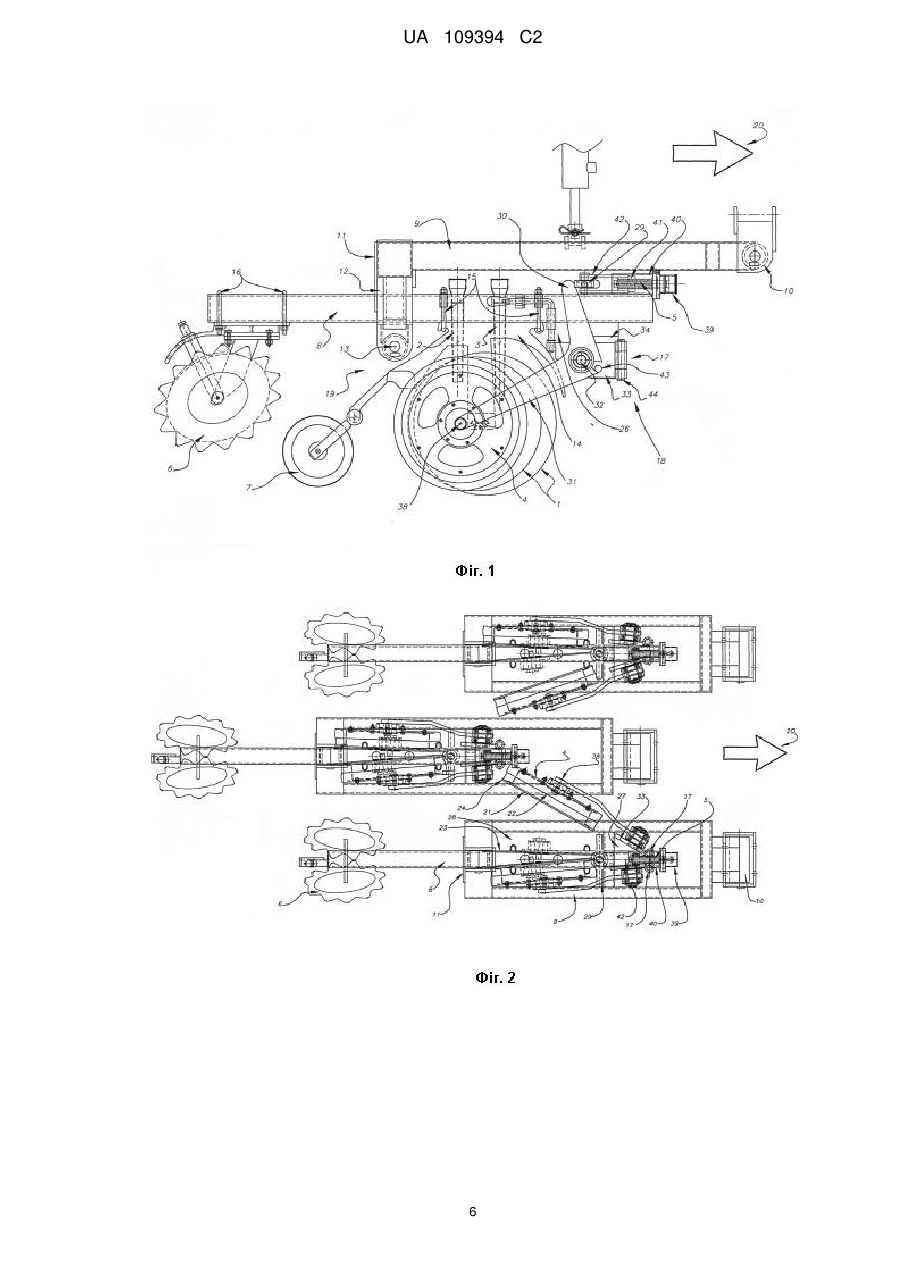

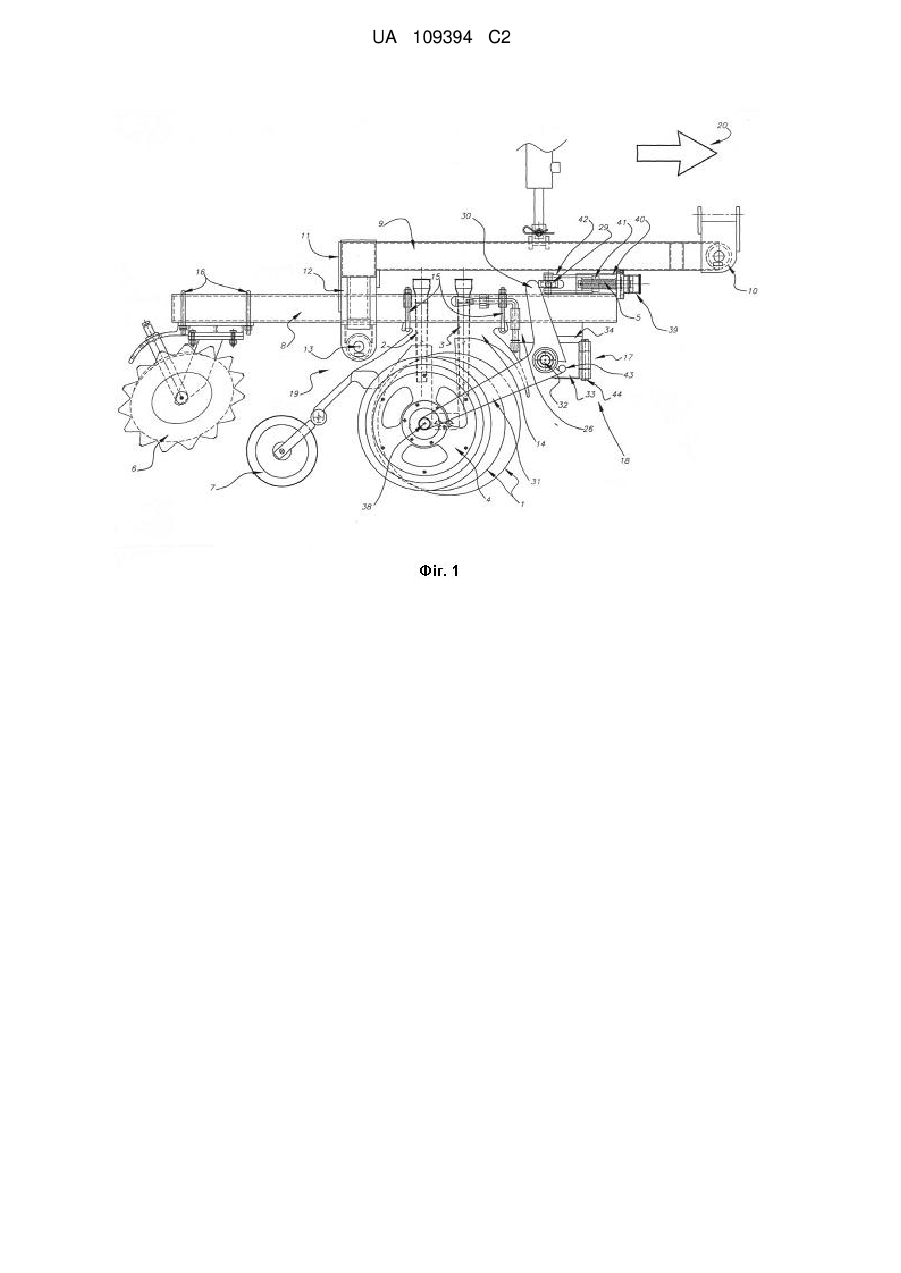

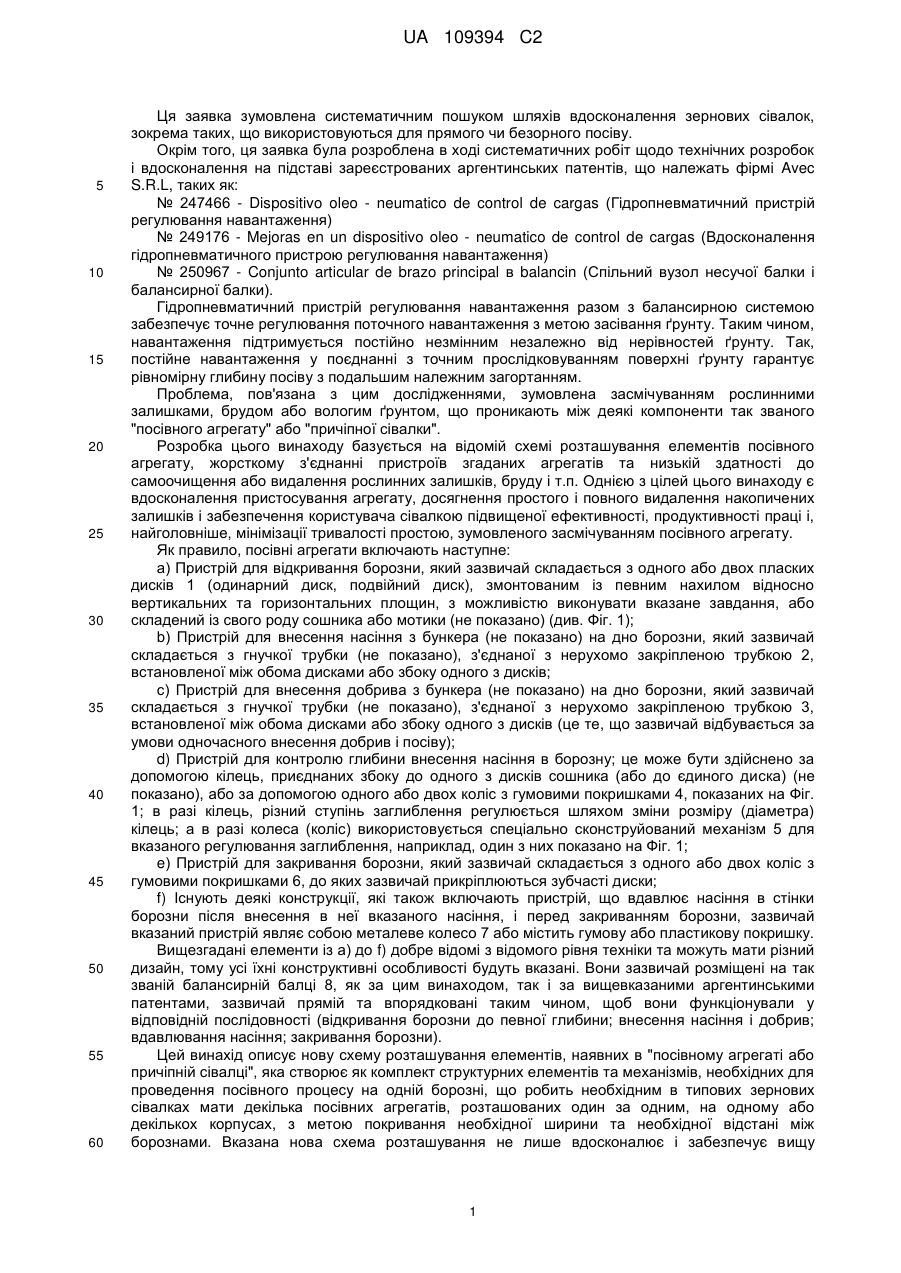

Реферат: Винахід належить до сільськогосподарського машинобудування, а саме до зернових сівалок, що використовуються для прямого чи безорного посіву. Заявлений зчленований пристрій посівного агрегату зернової сівалки для регулювання глибини посіву, зокрема посівний агрегат з шарнірним механізмом у передній частині пристрою, який дозволяє здійснювати регулювання відстані між колесом регулювання заглиблення та диском сошника. Використання винаходу зумовлює мінімізацію потрапляння рослинних залишків, бруду та вологого ґрунту, разом із тим полегшуючи їхнє видалення і забезпечує ефективними та швидкими засобами для своєчасного очищення з метою запобігання тривалого часу простою машини. UA 109394 C2 (12) UA 109394 C2 UA 109394 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ця заявка зумовлена систематичним пошуком шляхів вдосконалення зернових сівалок, зокрема таких, що використовуються для прямого чи безорного посіву. Окрім того, ця заявка була розроблена в ході систематичних робіт щодо технічних розробок і вдосконалення на підставі зареєстрованих аргентинських патентів, що належать фірмі Avec S.R.L, таких як: № 247466 - Dispositivo oleo - neumatico de control de cargas (Гідропневматичний пристрій регулювання навантаження) № 249176 - Mejoras en un dispositivo oleo - neumatico de control de cargas (Вдосконалення гідропневматичного пристрою регулювання навантаження) № 250967 - Conjunto articular de brazo principal в balancin (Спільний вузол несучої балки і балансирної балки). Гідропневматичний пристрій регулювання навантаження разом з балансирною системою забезпечує точне регулювання поточного навантаження з метою засівання ґрунту. Таким чином, навантаження підтримується постійно незмінним незалежно від нерівностей ґрунту. Так, постійне навантаження у поєднанні з точним прослідковуванням поверхні ґрунту гарантує рівномірну глибину посіву з подальшим належним загортанням. Проблема, пов'язана з цим дослідженнями, зумовлена засмічуванням рослинними залишками, брудом або вологим ґрунтом, що проникають між деякі компоненти так званого "посівного агрегату" або "причіпної сівалки". Розробка цього винаходу базується на відомій схемі розташування елементів посівного агрегату, жорсткому з'єднанні пристроїв згаданих агрегатів та низькій здатності до самоочищення або видалення рослинних залишків, бруду і т.п. Однією з цілей цього винаходу є вдосконалення пристосування агрегату, досягнення простого і повного видалення накопичених залишків і забезпечення користувача сівалкою підвищеної ефективності, продуктивності праці і, найголовніше, мінімізації тривалості простою, зумовленого засмічуванням посівного агрегату. Як правило, посівні агрегати включають наступне: a) Пристрій для відкривання борозни, який зазвичай складається з одного або двох пласких дисків 1 (одинарний диск, подвійний диск), змонтованим із певним нахилом відносно вертикальних та горизонтальних площин, з можливістю виконувати вказане завдання, або складений із свого роду сошника або мотики (не показано) (див. Фіг. 1); b) Пристрій для внесення насіння з бункера (не показано) на дно борозни, який зазвичай складається з гнучкої трубки (не показано), з'єднаної з нерухомо закріпленою трубкою 2, встановленої між обома дисками або збоку одного з дисків; c) Пристрій для внесення добрива з бункера (не показано) на дно борозни, який зазвичай складається з гнучкої трубки (не показано), з'єднаної з нерухомо закріпленою трубкою 3, встановленої між обома дисками або збоку одного з дисків (це те, що зазвичай відбувається за умови одночасного внесення добрив і посіву); d) Пристрій для контролю глибини внесення насіння в борозну; це може бути здійснено за допомогою кілець, приєднаних збоку до одного з дисків сошника (або до єдиного диска) (не показано), або за допомогою одного або двох коліс з гумовими покришками 4, показаних на Фіг. 1; в разі кілець, різний ступінь заглиблення регулюється шляхом зміни розміру (діаметра) кілець; а в разі колеса (коліс) використовується спеціально сконструйований механізм 5 для вказаного регулювання заглиблення, наприклад, один з них показано на Фіг. 1; e) Пристрій для закривання борозни, який зазвичай складається з одного або двох коліс з гумовими покришками 6, до яких зазвичай прикріплюються зубчасті диски; f) Існують деякі конструкції, які також включають пристрій, що вдавлює насіння в стінки борозни після внесення в неї вказаного насіння, і перед закриванням борозни, зазвичай вказаний пристрій являє собою металеве колесо 7 або містить гумову або пластикову покришку. Вищезгадані елементи із а) до f) добре відомі з відомого рівня техніки та можуть мати різний дизайн, тому усі їхні конструктивні особливості будуть вказані. Вони зазвичай розміщені на так званій балансирній балці 8, як за цим винаходом, так і за вищевказаними аргентинськими патентами, зазвичай прямій та впорядковані таким чином, щоб вони функціонували у відповідній послідовності (відкривання борозни до певної глибини; внесення насіння і добрив; вдавлювання насіння; закривання борозни). Цей винахід описує нову схему розташування елементів, наявних в "посівному агрегаті або причіпній сівалці", яка створює як комплект структурних елементів та механізмів, необхідних для проведення посівного процесу на одній борозні, що робить необхідним в типових зернових сівалках мати декілька посівних агрегатів, розташованих один за одним, на одному або декількох корпусах, з метою покривання необхідної ширини та необхідної відстані між борознами. Вказана нова схема розташування не лише вдосконалює і забезпечує вищу 1 UA 109394 C2 5 10 15 20 25 30 35 40 45 50 55 60 ефективність роботи в цілому, вона також покращує систему регулювання заглиблення, забезпечує пристосовність агрегату і, крім того, вносить новизну в механізм, забезпечуючи таке регулювання і спосіб зчленування, які поліпшують самоочищення його елементів; як за рахунок зменшення кількості потрапляння залишків в агрегат, так і шляхом полегшеного вилучення вказаних залишків з нього. Підводячи підсумок, агрегат завдяки новому розташування та модифікації елементів забезпечує ефективніше функціонування, вдосконалення системи регулювання заглиблення і спрощення очищення агрегату за рахунок нового механізму регулювання і зчленування. Короткий опис графічних матеріалів Переваги цього винаходу будуть очевидними після розгляду наступного розкриття деталей винаходу, що додаються з урахуванням графічних матеріалів, де: Фігура 1 - вигляд посівного агрегату збоку. Фігура 2 - вигляд зверху трьох суміжних посівних агрегатів з колесами регулювання заглиблення. Фігура 3 - вигляд зверху коліс регулювання заглиблення та дисків з закритим положенням шарнірних механізмів. Фігура 4 - вигляд зверху шарнірних механізмів у закритому та відкритому положенні. Фігура 5- вигляд запобіжника у закритому положенні. Фігура 6 - вигляд запобіжника у відкритому положенні. Стислий опис винаходу Запропоноване нове технічне рішення було розроблене з метою вирішення проблем, які спостерігалися раніше, і стосуються практичного використанням зернових сівалок в цілому. Проте ми, зокрема, посилаємося на сівалку з гідропневматичним пристроєм, на який видано патент № 247466, зміни та поправки щодо якого містяться в патенті № 249176 "Вдосконалення гідропневматичного пристрою регулювання навантаження", яким було остаточно модифіковано у патенті № 250967 "Спільний вузол несучої балки і балансирної балки для використання в сільськогосподарських машинах". У вказаному патенті на винахід (250967) описані елементи складеного агрегату, що включають несучу балку: яка на одному кінці зчленована з рамою механізму, на іншому кінці зчленована з опорою, спроектованою під нею; всередині якого є простір, що перетинається балансирною балкою, остання з'єднується з віссю поперечного вала, який знаходиться в нижньому кінці зазначеної нижньої опори; балансирна балка сполучається із дисками сошника через з'єднувальну частину, прикріплену до одного кінця балансирної балки, у той час як колесо загортання, що є частиною агрегату, фіксується через встановлені ковзні затискачі - у регульованому положенні збоку балансирної балки навпроти вищезгаданої зчленованої опори. Нові розташування елементів конструкції посівного агрегату показано на Фіг. 1, які характеризуються несучою балкою 9, яка на одному з кінців 10 з'єднана з рамою механізму (частково показана), що дозволяє їй рухатися вверх та вниз, маючі на іншому кінці 11 опору 12, спроектовану під нею, всередині якої знаходиться ділянка, що перетинається балансирною балкою 8, остання з'єднується з віссю поперечного валу 13, який знаходиться в нижньому кінці зазначеної нижньої опори; балансирна балка 8 сполучається за допомогою з'єднувальної частини 14, прикріпленої до одного з секторів балансирної балки 8 підковоподібним затискачем 15, до диска сошника 1, колесом регулювання заглиблення 4 та колесом притискання насіння 7, оскільки у секторі балансирної балки 8 розташованої на протилежній стороні зчленованої опори 12, колеса загортання 6 фіксуються за рахунок встановлення підковоподібних ковзних затискачів 16, в регульованому положенні балансирної балки 8. Несуча балка 9 приводиться у дію вверх або вниз постійною та заданою силою відповідно до умов посіву за рахунок гідравлічного циліндра (лише частково зображений), що є частиною вище зазначеного гідропневматичного пристрою регулювання завантаження. Одним з об'єктів цього винаходу є нове розташування елементів системи регулювання заглиблення, яке поліпшує її функціональність. Крім того, у вище вказаному патенті на винахід 250967 не описаний пристрій чи механізм для регулювання глибини посіву. Натомість подальший опис включає суттєве покращення продуктивності посівного агрегату. Крім того, нове взаєморозташування елементів і модифікація цього винаходу мінімізує потрапляння таких елементів як рослинні залишки, бруд, вологий ґрунт і т. д. у доступну зону між колесом і диском, у свою чергу полегшуючи видалення тих небагатьох елементів, які потрапляють в агрегат. Подальше вдосконалення винаходу стосується пристосування шарнірного механізму або шарнірного зчленування 17, що зображено на Фіг. 1, Фіг. 2 та Фіг. 4, що забезпечує, по-перше, регулювання глибини посіву, і, по-друге, зчленування елементів механізму, досягаючи мінімального часу простою машини для з метою очищення посівного агрегату. 2 UA 109394 C2 5 10 15 20 25 30 35 40 45 50 55 Переважний варіант реалізації винаходу буде детальніше описано в наступному розділі, посилаючись на додані графічні матеріали. Мета полягає в описі винаходу натомість не обмежуючи його, при цьому елементи можуть бути вибрані з різних еквівалентних варіантів, без порушення суті винаходу, визначеного в цьому документі. Опис винаходу базується на вище зазначеному аргентинському патенті No. 250967, «Спільний вузол несучої балки та балансирної балки...», де майже весь набір механізмів є добре відомим, проте в новому розташуванні одне відносно одного елементів конструкції, як показано на Фіг. 1 та Фіг. 2, де деякі з елементів посівного агрегату або причіпної сівалки були змінені та/або перерозподілені. У відомій конструкції колеса регулювання заглиблення можуть знаходитися з передньої або задньої частини дисків сошника, при тому що керування робочим напрямком руху відбувається передньою частиною 20 посівного агрегату. У переважному варіанті реалізації винаходу, зображеному як конструкція на Фіг. 1 або Фіг. 2, коромисла 31 одними зі свої плечей кріпляться до валу 38, який ротаційно підтримує колеса регулювання заглиблення 4. Інше плече коромисла 31 вертикально обертається на валу 32, з'єднаному з рухомою пластиною шарнірного механізму 17. Рухома пластина 33 шарнірного механізму 17 дає змогу коромислу 31 обертатися горизонтально, при цьому вона розташована в передній частині 18 дисків сошників 1. З метою покращення її функціонування внутрішні сторони 21 гумових покришок 22 коліс регулювання заглиблення 4 повинні бути розташовані як найближче до зовнішніх сторін 23 дисків сошника 1, показаного на Фіг. 3. Покришки 22 коліс регулювання заглиблення 4 містять свого роду «виступи» 24 на своїх внутрішніх сторонах 21 та протягом роботи посівного агрегату знаходяться поруч з внутрішньою стороною 23 дисків сошників 1. Таке положення підтримується весь час протягом рухів покришок 22 коліс регулювання заглиблення 4 вверх та вниз відносно дисків сошників 1, в той час, коли працює функція регулювання глибини посіву. Оскільки процес посіву загалом, а також, зокрема, у разі без орного посіву проводиться за наявності рослинних залишків та лушпиння, під час роботи посівного агрегату відбувається захоплення цих рослинних залишків та лушпиння разом з брудом та вологим ґрунтом в простір між колесами регулювання заглиблення та дисками сошників. Це зумовлює ряд проблем, одна з найголовніших полягає в зниженні продуктивності машини, що зумовлюється частими вимушеними зупинками у зв'язку з необхідністю очищення посівного агрегату. Таке потрапляння небажаних порід може також ускладнювати процес висіву належним чином. Ці експлуатаційні проблеми зумовили необхідність вдосконалення попередніх посівних агрегатів, враховуючи труднощі, з якими зіштовхуються під час виконання польових робіт. Цей винахід стосується в основному конструкції елементів, які посилаються на патент № 250967 «Спільний вузол несучої та балансирної балки...», в якій нова конструкція елементів забезпечує просте очищення простору між колесами регулювання заглиблення 4 та дисками сошників 1, зводячи до мінімуму час простою/виходу з ладу машини. Це завдання досягається за рахунок шарнірного зчленування (або просто «шарнірного механізму») 17, показаного на Фіг. 1 та Фіг. 4. Положення шарнірного механізму 17 у передній частині дисків сошників 1 під час експлуатації посівного агрегату блокує процес притискання внутрішньої сторони 21 гумової покришки 22 коліс регулювання заглиблення 4 до зовнішньої сторони 23 дисків сошників 1 (див. Фіг. 2 та Фіг. 3). Посівний агрегат, як правило, сконструйований таким чином, щоб звести до мінімуму відстань між двома сторонами за стандартних умов роботи, щоб вона не перевищувала 0,012/0,020 дюйма або 0,3/0,5 мм. Це положення не змінюється у разі вертикального ходу колеса регулювання заглиблення 4 стосовно дисків сошників 1 (верхнє або нижнє положення залежно від необхідної глибини висіву), при цьому рух завжди прямо паралельний відносно зовнішньої сторони 23 дисків сошників 1. На противагу, якщо шарнірний механізм 17 розташований у задній частині 19 диска сошника 1, колеса регулювання заглиблення 4 будуть зумовлювати відходження від дисків сошників 1, допускаючи полегшене потрапляння небажаних елементів. Проте розташування коліс регулювання заглиблення відносно передньої частини дисків сошників не є інновацією, оскільки деякі сівалки уже включають його у своїх конструкціях. Новизна цієї заявки в основному стосується шарнірного механізму 17, який в закритому положенні 25 показано на Фіг. 4, має внутрішні частини 21 покришки 22 коліс регулювання заглиблення 4 та знаходитися на мінімальній відстані від зовнішньої сторони 23 дисків сошників 1. Це положення залишається незмінним за рахунок запобіжника 26, який у відкритому положенні 27 показаний на Фіг. 2 та 4, дозволяє контролювати глибину коліс регулювання заглиблення 4 у відокремленому стані від дисків сошників 1 за рахунок кутового руху, полегшуючи очищення необхідного простору 28 між ними, як показано на Фіг. 2 та Фіг. 4. 3 UA 109394 C2 5 10 15 20 25 30 35 40 45 50 55 Один з варіантів реалізації блокувального пристрою 26 показано на Фіг. 1, 5 та 6, при цьому Фіг. 5 зображує його у закритому положенні, а Фіг. 6 зображує його у відкритому положенні. Рукоятка 45 зазвичай являє собою круглу сталеву деталь, зігнуту під кутом 90°, "L"-подібної форми. Частина цього елементу в горизонтальному положенні показана на Фіг. 1, при цьому сама рукоятка становить собою довшу частину "L''-форми; блокування та розблокування механізму проводиться мануально. Коротша частина "L''-форми, що показана у вертикальному положенні на Фіг. 1, є частиною, яка використовується для фактичного блокування, при цьому її нижній кінець виконаний у формі конуса. Вертикальна частина рукоятки 45 містить ущільнювач у формі прокладки, що запобігає рухам вверх та вниз рукоятки 45, яка підтримується як за умови роботи блокувального механізму 25 (повертання догори), так і у разі фіксування блокувального механізму (повертання донизу). Металева рама з конусоподібним отвором, поз. 47 на Фіг. 5, приварена до рухомої пластини 33 шарнірного механізму 17, і використовується для підтримання конічного нижнього кінця вертикальної частини рукоятки 45, для блокування рухомої пластини 33 шарнірного механізму 17 у закритому положенні. Направляюча 48, завдяки якій вставляється вертикальна частина рукоятки, приварена до балансирної балки 8 посівного агрегату. Призначення цієї направляючої 48 полягає в забезпеченні обертання навколо своєї осі вертикальної частини рукоятки 45, а також у пересуванні вверх та вниз, в т.ч. коли рукоятка 45 піднята і повернута, блокувальний механізм 26 спрацьовує, оскільки конічний кінець нижньої частини рукоятки 45 виходить з конічної рами 47, привареної до рухомої пластини 33 шарнірного механізму 17. Таким чином, коли рухома пластина 33 шарнірного механізму 17 спрацьовує, це супроводжується кутовим переміщенням та появою ширшого зазору 28 між колесами регулювання заглиблення 4 та дисками сошників 1, як показано на Фіг. 2 та Фіг. 4. За умови проведення чистки/обслуговування посівного агрегату, рухома пластина 33 шарнірного механізму 17 повинна бути знову закритою за рахунок встановлення її у робочу позицію. Це досягається за рахунок притискання рухомої пластини 33 якомога ближче до нерухомої пластини 34, при цьому обидві входять до шарнірного механізму 17, у цьому випадку відбувається активування блокувального механізму 26 мануально, за рахунок повертання та опускання вертикальної частини рукоятки 45, оскільки її конічний кінець повністю входить в конусоподібну раму 47, яка приварена до рухомої пластини 33 шарнірного механізму 17. Запобіжник 46, прикріплений болтами до балансирної балки 8 посівного агрегату, забезпечує стійку фіксацію горизонтальної частини рукоятки 45 під час процесу посіву. Цей запобіжник 46 запобігає випадковому повертанню або підніманню рукоятки 45 протягом посівного процесу. Це гарантує закрите положення блокувального механізму 26. За умови необхідності запуску роботи шарнірного механізму 17, спрацьовує блокувальний механізм 26, що приводиться у дію горизонтальним повертанням рукоятки 45, і, у разі його запуску, здійснюється повертання та піднімання рукоятки, що вивільняє нижній конічний кінець рукоятки 45 з конусоподібної рами 47, яка приварена до рухомої пластини 33 шарнірного механізму 17. Як показано на Фіг. 1 та Фіг. 2, регулювання глибини заглиблення відбувається за рахунок дії, наприклад, використання механізму з болтом квадратної різьби 5. У конструкції, показаній на Фіг. 1 та Фіг. 2, болт 5 може обертатися за рахунок роботи керуючого колеса 39, яке знаходиться на одному з його кінців і розміщується всередині трубки квадратного профілю 40. У свою чергу, повертання болта 5 приводить розташовану на ньому різьбову муфту 41 в рух справа наліво або навпаки, як показано на Фіг. 1 та Фіг. 2. У вказаній конструкції різьбова муфта 41 приєднана до елементу 42, який складається з трубки квадратного профілю, що може телескопічно рухатися з вище зазначеною трубкою 40, в якій знаходиться болт 5. У свою чергу, вільний кінець елемента 42 приєднаний до різьбової муфти, маючи при цьому спільний вузол конструкції для забезпечення передавання дії на важіль 30, з'єднаний з коромислами 31 колеса регулювання заглиблення 4. Таким чином, обертання, яке передається на болт 5, призводить до руху зчленований кінець 29 вправо або вліво, який в свою чергу діє на важіль 30, який будучи прикріпленим до коромисел 31 коліс регулювання заглиблення 4, забезпечує їх рух вверх та вниз, описуючи при цьому кругові рухи. Окрім цього, частина коромисла 31 - важіль 30 має кутовий запобіжник 43 на зовнішній стороні рухомої пластини 33 шарнірного механізму 17. Цей кутовий запобіжник 43 виконаний таким чином, що будь-яке заміщення колеса регулювання заглиблення 4, який описує круговий рух, обмежується за необхідності досягнення мінімальної або максимальної специфічної для машини глибини посіву. Цей зчленований кінець 29 механізму регулювання заглиблення забезпечує вільний і роздільний рух обох коліс регулювання заглиблення 4 системи. 4 UA 109394 C2 5 10 15 20 25 30 35 Опис винаходу здійснюється, посилаючись на патент на винахід № 250967 «Спільний вузол несучої та балансирної балки...», де весь комплект механізмів майже повністю відомий, проте містить нову конструкцію, показану на Фіг. 1, в якій деякі з елементів посівного агрегату або причіпної сівалки були змінені або перегруповані. Шарнірний механізм 17, показаний на Фіг. 1 та Фіг. 4, з рухомою пластиною 33, дає змогу внутрішній частині 21 покришки 22 коліс регулювання заглиблення 4 знаходитися на мінімальній відстані від зовнішньої сторони 23 дисків сошників 1, при цьому положення фіксується за рахунок блокувального механізму 26, для прикладу, конструкція показана на Фіг. 1, 4 та 5. У цій конструкція фіксована пластина 34 шарнірного механізму 17 є частиною з'єднувальної ділянки 14. Рухома пластина 33 зчленована з фіксованою пластиною 34 за рахунок пальця 44, виготовленого для цієї мети. Внутрішня сторона 35 рухомої пластини 33 та внутрішня сторона 36 фіксованої пластини шарнірного механізму 17 є пласкими, і за близького розташування 25 однієї до одної, контактують через спільну область 37, вони також, паралельні до зовнішньої сторони 23 відповідних дисків сошників 1. Вал 32, з'єднаний з рухомою пластиною 33 шарнірного механізму 17, є перпендикулярним до її внутрішньої сторони 35. За умови переведення шарнірного механізму 17 у відкриту позицію 27 необхідна відстань 28 між колесами регулювання заглиблення 4 та дисками сошників 1 розширюється для належного та своєчасного очищення. Використання та експлуатація сівалки, було не зручним у зв'язку з засмічування залишками та зумовило встановлення та використання шарнірного механізму 17, а нова конструкція кріплення до агрегату коліс регулювання заглиблення 4, які в переважному варіанті реалізації винаходів знаходяться у передній частині 18 диска сошника 1, має переваги сил руху компонентів над різними деталями протягом посівного процесу, допомагаючи підтримувати мінімальну відстань між внутрішньою стороною 21 покришки 22 коліс регулювання заглиблення 4 та зовнішньою стороною 23 дисків сошників 1. Один варіант реалізації винаходу описано і його використання показано вище без обмежень стосовно розкритого специфічного варіанта винаходу. Описане вище визначає різні концепції, структури, використання та техніки, що є предметом цього патенту, а також відомі спеціалістам у цій галузі техніки, при цьому інші варіанти реалізації винаходів, що включають ці структурні концепції та техніки, можуть бути використані. Численні варіанти реалізації винаходів включають різні типи та положення шарнірного механізму, і різні конструкції зчленування шарніра відомі спеціалістам в цій галузі техніки. Таким чином, встановлюючи, що об'єм патенту не повинен обмежуватися описаними варіантами реалізації винаходу, але повинен певною мірою обмежуватися об'ємом і суттю наступної формули винаходу. Опис, формула винаходу та додаткові графічні матеріали надалі доповнюють опис винаходу. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Пристрій для регулювання глибини посіву посівного агрегату зернової сівалки, який містить: балансирну балку, яка простягається від передньої до задньою частини зернової сівалки; щонайменше один диск сошника, який прикріплений до балансирної балки; щонайменше одне колесо регулювання заглиблення, змонтоване на коромислі; шарнірний механізм горизонтального типу, одна з пластин якого прикріплена до балансирної балки та коромисла із змонтованим колесом регулювання заглиблення, що прикріплене до рухомої пластини шарнірного механізму з можливістю забезпечення горизонтального руху коромисла. 2. Пристрій за п. 1, який відрізняється тим, що колесо регулювання заглиблення обертово закріплене на валу одного з плечей коромисла, в той час як інше плече коромисла кріпиться на валу рухомої пластини шарнірного механізму. 3. Пристрій за п. 2, який відрізняється тим, що додатково містить важіль як частину коромисла, причому розташування коромисла і, відповідно, важеля та колеса регулювання заглиблення виконане із можливістю їх регулювання у вертикальному положенні. 4. Пристрій за п. 3, який відрізняється тим, що положення важеля і, відповідно, коромисла та колеса регулювання заглиблення регулюються за рахунок переміщення болта з квадратною різьбою, який приводить важіль у рух. 5. Пристрій за п. 4, який додатково містить блокувальний пристрій для утримання коромисла у фіксованому положенні відносно диска сошника. 5 UA 109394 C2 6 UA 109394 C2 7 UA 109394 C2 8 UA 109394 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
