Двосівалковий посівний агрегат

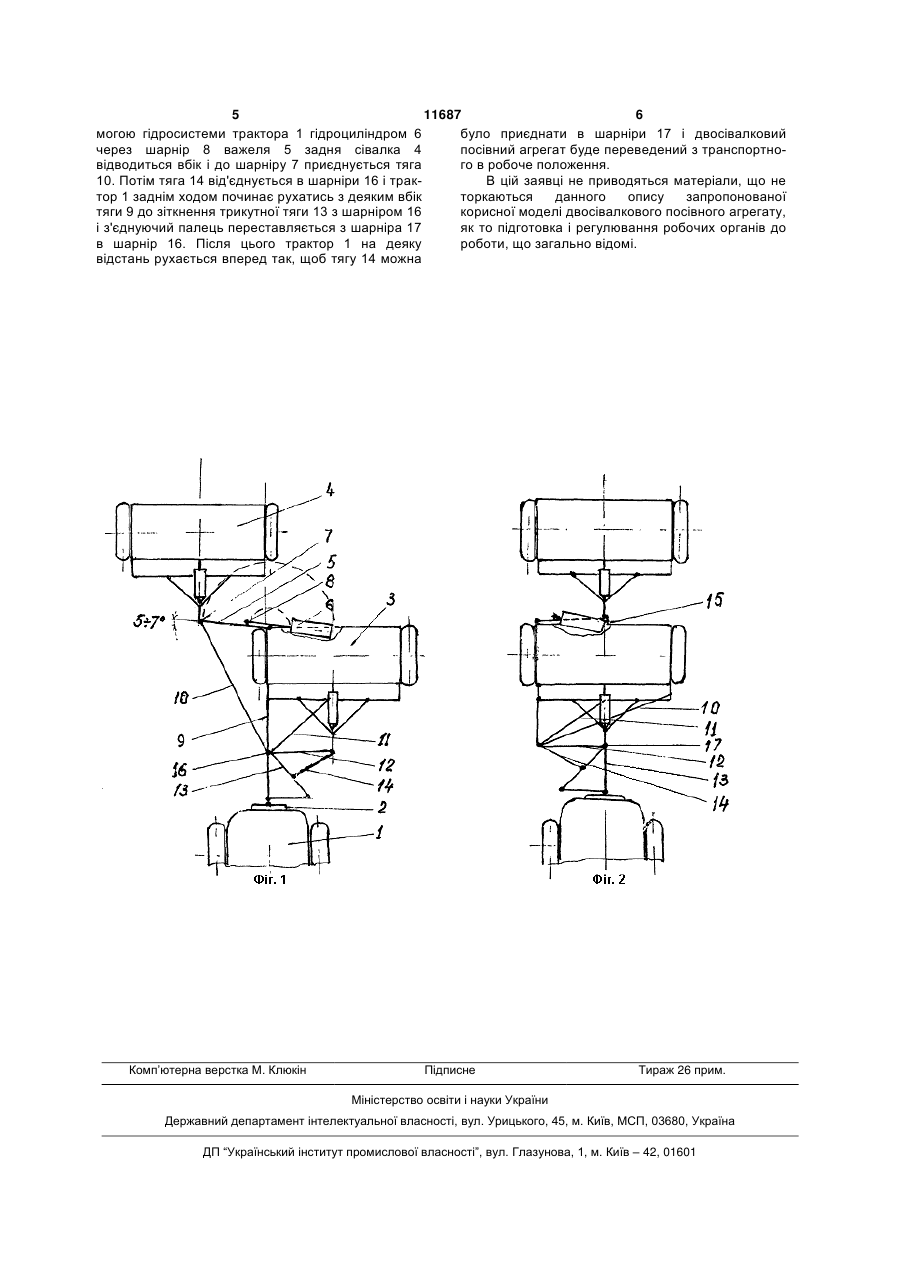

Двосівалковий посівний агрегат, що містить трактор з причіпним пристроєм і приєднаними за причіпні сниці дві сівалки ешелонним способом, який відрізняється тим, що задня сівалка своєю сницею приєднана до важеля, який другим кінцем шарнірно приєднаний з боку задньої частини рами передньої сівалки, причому згаданий важіль встановлений з деяким відхиленням в поперечновертикальній площині і з'єднаний шарніром зі што U 1 3 11687 4 приєднується друга сівалка. спрощується, довжина зменшується, маневреність При переобладнанні такого агрегату в робоче покращується, а в кінцевому підсумку покращуположення потрібно від'єднати також обидві ються технологічні показники його роботи. сівалки від зчіпки. Потім приєднувати їх до зчіпки Приклад запропонованої корисної моделі таким чином, щоб відстані від поздовжньої лінії двосівалкового посівного агрегату наведено на симетрії агрегату до місць приєднання сівалок на кресленні, де на фіг. 1 показано вид зверху зчіпці дорівнювали половині ширини сівалки. При двосівалкового посівного агрегату в робочому цьому одна з сівалок приєднується до зчіпки за положенні, на фіг. 2 - вид двосівалкового посівного допомогою спеціального подовжувача. Таке агреагрегату в транспортному положенні. гатування з використанням додаткового обладДвосівалковий посівний агрегат має трактор 1 нання, що являє собою окреме знаряддя, габарити з причіпним пристроєм 2, передню 3 і задню 4 і маса якого додається до посівного агрегату, є сівалки, важіль 5, шарнірно встановлений на основним недоліком двосівалкового посівного агбоковій частині ззаду на рамі передньої сівалки 3. регату, що використовується в Цей важіль має також два шарніри 7 і 8, до яких сільськогосподарському виробництві. приєднані задня сівалка 4 та шток гідроциліндра 6, Задачею корисної моделі є створення і встановлений з відхиленням на 5-7° назад від двосівалкового посівного агрегату, який мав би поперечно-вертикальної площини для запобігання переваги прототипу в плані підвищення мертвих положень по відношенню до дії продуктивності виконання посівних робіт і виклюгідроциліндра, який закріплено до рами передньої чав би недоліки, що пов'язані з використанням сівалки 3. На поздовжній симетричній лінії робочоіснуючих у виробництві двосівалкових посівних го положення двосівалкового посівного агрегату до агрегатів. рами передньої сівалки 3 жорстко закріплена поВирішення цієї задачі полягає в тому, щоб здовжня тяга 9. Ця тяга жорстко зяєднана тягами створити двосівалковий посівний агрегат на базі 10 з шарніром причіпу 7 задньої сівалки 4 і 11 з сівалок СЗ-3,6, переважна кількість яких серединою перпедньої частини рами передньої використовується у сільськогосподарському сівалки 3. Від цього ж вузла тяга 9 жорстко виробництві, без застосування зчіпок. Такий приєднується тягою 12 з причіпною сницею двосівалковий посівний агрегат повинен перевопередньої сівалки 3.. Причіпний пристрій 2 трактодиться з транспортного в робоче положення і нара 1 з тягою 9 або причіпною сницею передньої впаки за допомогою гідросистеми трактора. сівалки 3 приєднується за допомогою тяги 13 у Задача вирішується завдяки тому, що вигляді прямокутного рівнобедреного трикутника, двосівалковий посівний агрегат містить трактор з який для жорсткості приєднання має тягу 14. В причіпним пристроєм і приєднаними за причіпні задній частині сівалки 3 мається фіксатор 15 для сниці дві сівалки ешелонним способом, який фіксації задньої сівалки 4 з важелем 5 в трансвідрізняється тим, що задня сівалка своєю сницею портному положенні. Трикутна тяга 13 своїми госприєднана до важеля, який другим кінцем трими кінцями з'єднується з шарнірами 16 і 17 шарнірно приєднаний збоку задньої частини рами відповідно в робочому та транспортному передньої сівалки, при чому цей важіль встановположенні. лений з деяким відхиленням від поперечно Принцип роботи двосівалкового посівного агвертикальної площини і з'єднаний зі штоком регату, точніше послідовність його переведення з гідроциліндра і цей шарнір віддалений від місця робочого положення в транспортне і навпаки приєднання важеля до рами передньої сівалки на здійснюється так. Припустимо маємо запропоновідстань, що менша половини і більша третини ваний двосівалковий посівний агрегат в робочому довжини штока гідроциліндра, а гідроциліндр положенні (фіг. 1). При переведенні його в трансшарнірно прикріплений ззаду до рами передньої портне положення тяга 10 в шарніри 7 сівалки, а спереду передньої сівалки на від'єднується і за допомогою гідроциліндра 6 задпоздовжній симетричній лінії двосівалкового ня сівалка 4 через важіль 5 заводиться за передню посівного агрегату встановлено тягу, яка заднім сівалку 3 (по штриховій дуговій лінії), і за допомокінцем закріплена до рами передньої сівалки, а гою фіксатора 15 важіль 5 фіксується до задньої спереду ця тяга має жорсткі з'єднання з вузлом частини рами передньої сівалки 3. Потім приєднання задньої сівалки в робочому положенні, від'єднується тяга 14 в шарніри 17 і трактор 1 спереду до середини рами передньої сівалки і з заднім ходом поволі переміщується з деяким передньою частиною причіпної сниці передньої відхиленням в бік причіпної сниці передньої сівалки, а також для приєднання до трактора має сівалки 3 до зіткнення трикутної тяги 13 з тягу у вигляді прямокутного трикутника, яка своїми шарніром 17. Після цього з'єднуючий палець з гострими кінцями з'єднана зі сницею передньої шарніра 16 переставляється в шарнір 17 і трактор сівалки в транспортному положенні, чи з поздовжна деяку відстань рухається вперед так, щоб тягу ньою тягою, що розташована на лінії симетрії 14 можна було приєднати в шарніри 16. Тяга 10 двосівалкового посівного агрегату в робочому від'єднаним в шарніри 7 кінцем розміщується на положенні. рамі передньої сівалки 3. Після цього Завдяки запропонованому конструктивному двосівалковий посівний агрегат буде переведений рішенню корисна модель двосівалкового посівного в транспортне положення (фіг. 2) і може транспорагрегату має значні переваги до прототипу і туватися на друге поле. виключає наявні недоліки існуючих у виробництві Переведення з транспортного положення в двосівалкових посівних агрегатів. Переведення робоче здійснюється в зворотній послідовності. агрегату з транспортного положення і навпаки Спочатку розфіксовується фіксатор 15 і за допо 5 11687 6 могою гідросистеми трактора 1 гідроциліндром 6 було приєднати в шарніри 17 і двосівалковий через шарнір 8 важеля 5 задня сівалка 4 посівний агрегат буде переведений з транспортновідводиться вбік і до шарніру 7 приєднується тяга го в робоче положення. 10. Потім тяга 14 від'єднується в шарніри 16 і тракВ цій заявці не приводяться матеріали, що не тор 1 заднім ходом починає рухатись з деяким вбік торкаються данного опису запропонованої тяги 9 до зіткнення трикутної тяги 13 з шарніром 16 корисної моделі двосівалкового посівного агрегату, і з'єднуючий палець переставляється з шарніра 17 як то підготовка і регулювання робочих органів до в шарнір 16. Після цього трактор 1 на деяку роботи, що загально відомі. відстань рухається вперед так, щоб тягу 14 можна Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
