Спосіб додаткового ущільнення основи під сміттєвим відвалом і агрегат для його здійснення

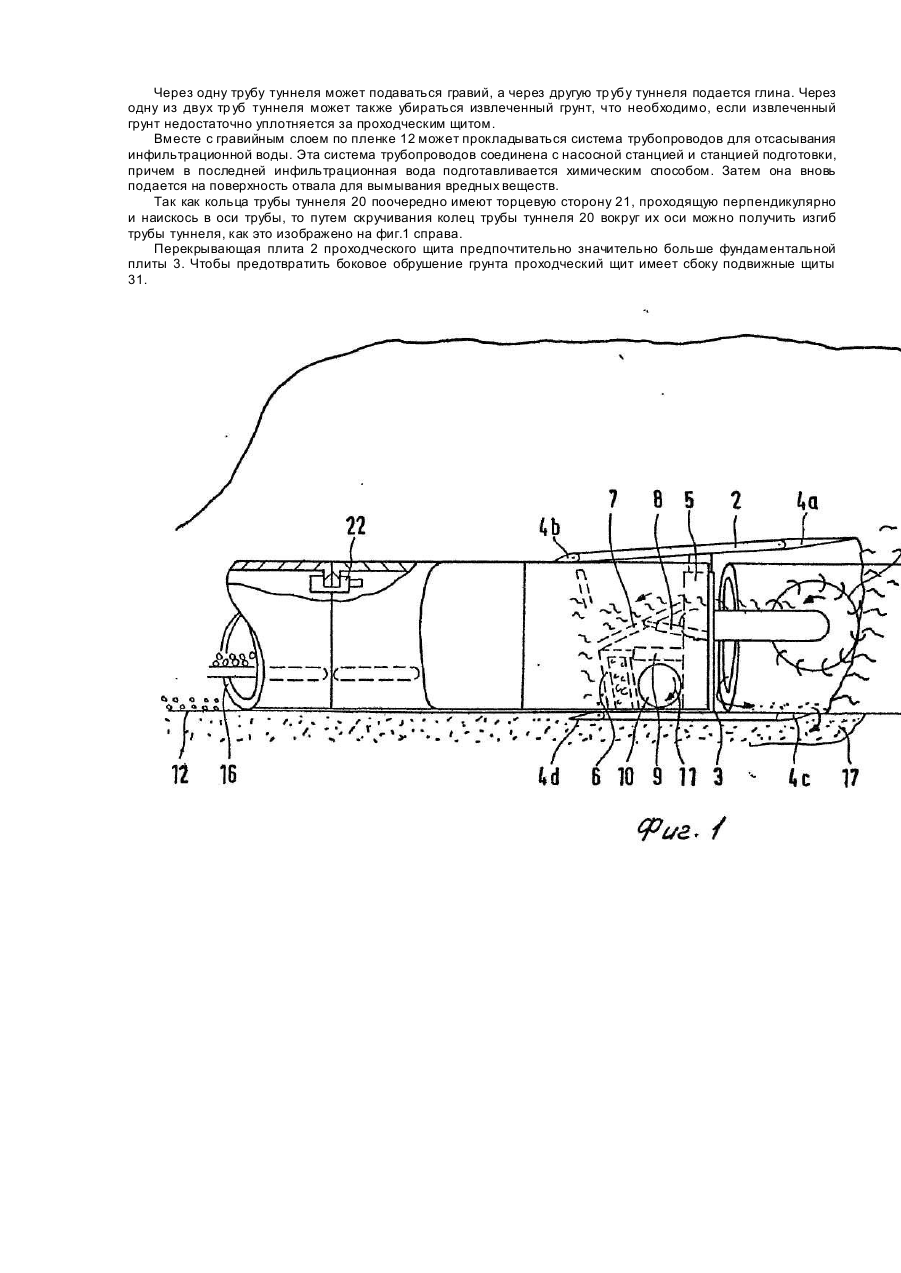

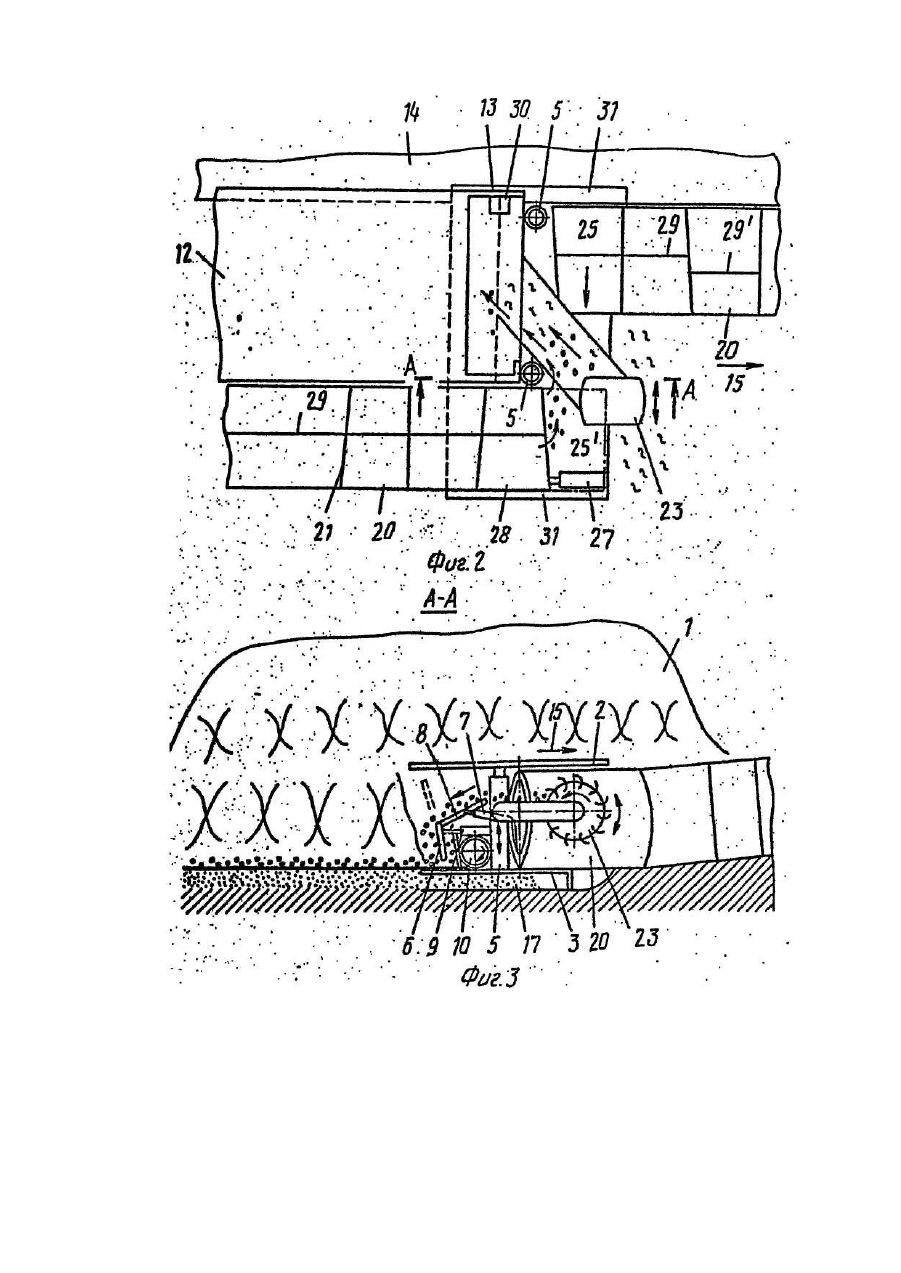

Изобретение относится к способу дополнительного уплотнения основания под мусорным отвалом и устройству для осуществления способа. Известен способ дополнительного уплотнения под мусорным отвалом, согласно которому у края отвала сооружаются два проходящих параллельно друг другу котлована, глубина которых соответствует глубине, на которой должна производиться подрезка отвала. Затем проходческий щит подрезает отвал от одного котлована к другому, причем с его передней стороны извлекается грунт. С задней стороны проходческого щита производится засыпка грунтом и при этом вводится полоса уплотняющего покрытия. Обслуживание проходческого щита происходит по сооруженной при этой подрезке трубы туннеля, которая состоит из отдельных колец. Когда проходческий щит дойдет до другого котлована, он переставляется на 180° и подрезает отвал в направлении первого котлована, причем вводится соседняя полоса уплотняющего покрытия и одновременно демонтируется ранее построенная труба туннеля. По достижении первого котлована проходческий щит вновь переставляется на 180° и подрезается отвал, как описано выше, в направлении другого котлована, причем снова прокладывается труба туннеля. При этом недостаток состоит в том, что при демонтаже трубы туннеля, когда проходческий щит прошел от одного .котлована до другого, демонтированные кольца должны либо захватываться проходческим щитом, либо транспортироваться по еще существующему отрезку тр убы туннеля. Задача заключается в усовершенствовании способа, чтобы демонтаж трубы туннеля не представлял никаких тр удностей. Поставленная задача решается тем, что в способе дополнительного уплотнения основания под мусорным отвалом при помощи проходческого щита, включающем подсечение мусорного отвала полосами с разрушением грунта в передней части проходческого щита, транспортировку разрушенного грунта к его задней части и уплотнение там, укладку полос водонепроницаемого материала под защитой перекрывающей плиты проходческого щита, установку перед проходческим щитом в трубе туннеля отдельных колец, которые при движении проходческого щита пропускают под защитной перекрывающей плиты с последующим демонтажем отдельных колец, согласно изобретению, из демонтированных колец позади проходческого щита укладывают дополнительную трубу туннеля со смещением относительно первой трубы туннеля в направлении следующего слоя, причем последние отдельные кольца дополнительной трубы туннеля демонтируют для монтажа трубы туннеля последующего слоя, смещенного в бок относительно дополнительной трубы. Проходческий щит перемещают гидроприводом на одной трубе туннеля, при этом гидропривод опирают на другую тр убу туннеля. При движении проходческого щита в одной трубе туннеля в зоне перекрывающей плиты соседней трубы туннеля укладывают полотно пленки, которое сваривают с полотном пленки, уложенным в предыдущем слое. Кроме того, в трубе туннеля перед проходческим щитом выполняют водонепроницаемый слой, который уплотняют фундаментной плитой проходческого щита. Извлеченный неуплотненный грунт и уплотняющий материал транспортируют по трубам туннеля. На концах труб туннелей размещают шлюзы для пропуска людей и материалов. На водонепроницаемом слое укладывают тр убопроводы для отсасывания инфильтрационных вод, которые связаны с насосной станцией и станцией подготовки. Поставленная задача решается также тем, что в агрегате для дополнительного уплотнения основания под мусорным отвалом, включающем проходческий щит с трубами туннеля, перекрывающую и фундаментную плиты, навалочное приспособление, размещенное между плитами, согласно изобретению, проходческий щит снабжен напорным прессом с верхней горизонтальной шарнирно подвижной плитой, гидроцилиндрами для перемещения напорного пресса и поворота плиты, при этом напорный пресс установлен сзади первой трубы туннеля, а навалочное приспособление установлено между трубами туннеля и выполнено с возможностью горизонтального и вертикального перемещения между перекрывающей и фундаментной плитами. На фиг.1 показан агрегат для дополнительного уплотнения основания под мусорным отвалом, разрез по вертикали; на фиг.2 - агрегат для дополнительного уплотнения основания под мусорным отвалом, разрез по горизонтали; на фиг.3 - разрез А-А на фиг.2. Способ заключается в том, что труба туннеля прокладывается у подножия отвала в траншее, по которой на обращенной к отвалу стороне продольного перемещается подающий пресс, захватывающий гр унт с передней стороны и уплотняющий его на задней стороне, причем с задней стороны непрерывно вводится водонепроницаемое покрытие в виде ленты и причем непрерывно вместе с проходкой пресса кольца трубы туннеля демонтируются и, перемещаясь сбоку, вновь собираются в новую тр убу туннеля. Проходческий щит может иметь рулон пленки, который за счет движения подачи щита непрерывно разматывается так, что пленка оказывается под отвалом. Также непрерывно вместе с движением подачи пленка сваривается с кромкой уложенной ранее пленки. У конца отвала устройство поворачивается на 180° так, чтобы оно могли подобным образом вводить следующее полотно пленки под отвал и сваривает ее. Кольца трубы туннеля выполнены частично со скоком, так что за счет радиального скручивания возможны сгибы трубы туннеля. Таким образом, уплотняющая подошва, поднимающаяся в виде ванны под концом до поверхности земли, может заделываться под отвалом. На концах трубы туннеля могут быть расположены по одному шлюзу для людей, а также загрузочная воронка для минеральных уплотняющих материалов, которые могут попадать сверху и снизу пленки для заделывания. Внутри тр убы расположены транспортные устройства для транспортирования уплотняющих материалов. Энергоснабжение для транспортных устройств и проходческий щит проходят вдоль тр убы туннеля. Чтобы задержать случайную грунтовую воду в частично открытом проходческом щите, труба туннеля может наполняться сжатым воздухом. Вентиляция осуществляется через напорные трубы, Проходческий щит состоит из фундаментной плиты и расположенной выше нее перекрывающей плиты, связанных между собой гидроцилиндрами. Гидроцилиндры более или менее быстро перемещаются при проникании проходческого щита в грунт, чтобы уменьшить давление со стороны кровли. На заднем конце над разматывающейся пленкой находится горизонтальный подающий пресс, позади которого откинутая верхняя часть производит засыпку и уплотняет грун т, извлеченный перед проходческим щитом. Щит находя щегося с обратной стороны подающего пресса выполнен двойным, так что заделываемый на поверхности пленки фильтрующий материал (гравий) может заделываться. Гравий подается по задней трубе туннеля. Глина, заделываемая под пленкой, подается вдоль передней трубы туннеля. Отклонение этих материалов от транспортерной ленты к местам заделывания происходит по трубам, направляющим листам и т.д. Фундаментная и перекрывающая плиты проходческого щита несут на переднем и заднем конце подвижные ножевые щиты, способствующие регулированию по горизонтали. Регулирование по вертикали происходит посредством соответствующих различных нагрузок горизонтального подающего пресса и опирающегося на заднюю трубу туннеля гидроцилиндра. Другим признаком является то, что отдельные кольца трубы туннеля имеют горизонтальный стык так, что эти половины элементов могут транспортироваться вдоль трубы туннеля и монтироваться и демонтироваться в проходческом щите при продольных перемещениях. Отдельные кольца трубы туннеля могут водонепроницаемо соединяться между собой автоматически управляемыми гидравлическими быстродействующими зажимными приспособлениями. Агрегат для дополнительного уплотнения основания под мусорным отвалом выполнен следующим образом. Под отвалом 1 находится проходческий щит, состоящий из перекрывающей плиты 2 и фундаментальной плиты 3, которые соединены между собой вертикальными гидроцилиндрами 5, На плитах 2, 3 спереди и сзади соответственно расположены имеющие возможность поворачиваться вокруг горизонтальных осей ножевые щиты 4а, 4b, 4с и 4. Задний подающий пресс 6 имеет верхнюю горизонтально соединенную шарнирно плиту 7. Плита 7 приводится в действие гидроцилиндром 8. Продвижение происходит с помощью пресса 6 посредством приведения в действие гидроцилиндра 9. Рулон пленки 10 вращается в направлении стрелки 11 так, что пленка 12 оказывается под отвалом 1. В точке 13 полотно пленки 12 сваривается с полотном пленки 14, уложенным за предыдущий проход. Проходческий щит перемещается в направлении стрелки 15. По транспортерной ленте 16 через заднюю трубу туннеля транспортируется заделываемый на пленке дренажный материал (гравий), а через переднюю трубу туннеля -заделываемая под пленкой глина 17. Подача глины, а также гравия происходит соответственно через воронку 18 на транспортерную ленту в труба х туннеля. Шлюз для людей 19 в конце и начале трубы туннеля закрывает их герметично. Кольца трубы туннеля 20 разделены попеременно со скосом и соединены между собой гидравлическими быстродействующими взаимными приспособлениями 22. Навалочное устройство 23 извлекает грунт. Извлеченный материал транспортируется по направлению стрелки 24 за задний подающий пресс 6 и его плиту 7. Кольцо трубы туннеля 25 перемещается по направлению стрелки 26 в положение 27 и соединяется так с кольцом трубы туннеля 28 с помощью гидравлических быстродействующи х приспособлений 22. Позиция 25' показывает смещенное кольцо 25. Гидроцилиндр 27 опирается на кольцо 28. Позиция 29 показывает горизонтальный стык колец для разделения на два распила. Позиция 29 показывает смещение стыка 29 для достижения изображенного на фиг.1 перекоса трубы туннеля. Позиция 30 показывает агрегат для сваривания пленки. Принцип действия следующий. Первой прокладывается вдоль отвала в котловане труба туннеля, состоящая из колец трубы туннеля 20, например, верхняя труба туннеля по фиг.2. После этого проходческий щит в направлении отвала подводится к трубе туннеля и при этом часть пленки 12 сматывается с рулона 10. На эту часть пленки 12 подается гравий. Затем с помощью навалочного устройства 23 грунт извлекается рядом с трубой туннеля. Навалочное устройство 23 перемещается с этой целью между плитами 2 и 3 горизонтально и вертикально. Извлеченный грунт подается по транспортерной ленте в направление стрелки 24 на плиту 7 и за прессом 6 - на слой гравия, находящийся на пленке 12. У переднего конца фундаментной плиты 3 на дне вместо вынутого в том месте грунта заделывается глина 17. Затем приводится в действие цилиндр 8, благодаря чему плита 7 поворачивается вверх, а также приводится в действие цилиндр 9 пресса 6, благодаря чему плита 7 и пресс 6 уплотняют находящийся сзади грунт и благодаря чему проходческий щит перемещается в направлении стрелки 15, При этом с рулона 10 сматывается друга пленка 12. Затем последнее кольцо трубы туннеля 20 транспортируется между плитами 2, 3 в направлении стрелки 26 для образования следующей трубы туннеля, на фиг.2 нижняя труба туннеля. Теперь этот принцип действия повторяется, т.е. подача гравия на продолжающую разматываться пленку 12, извлечение грунта рядом с трубой туннеля перед проходческим щитом, передача этого грунта за проходческий щит возле другой трубы туннеля, заделывания слоя глины перед проходческим щитом и возле трубы туннеля, уплотнение извлеченного грунта за проходческим щитом возле другой трубы туннеля при одновременном продвижении проходческого щита, демонтаж последнего кольца трубы туннеля и приставление его к следующей тр убе туннеля. Таким образом, по мере надобности демонтируется труба туннеля, одновременно сооружается друга труба туннеля. Заделывается слой глины, при демонтаже этой другой трубы туннеля и при прокладке следующей трубы туннеля пленка укладывается на слой глины, на него набрасывается гравий, и извлеченный грунт уплотняется поверх этого гравийного слоя. При уплотнении извлеченного грунта за проходческим щитом проходческий щит может с помощью гидроприводов перемещаться по трубе туннеля, и опираться на другу тр убу туннеля гидроцилиидром 27, вследствие чего происходит движение подачи в направлении стрелки 15. Через одну трубу туннеля может подаваться гравий, а через другую тр убу туннеля подается глина. Через одну из двух тр уб туннеля может также убираться извлеченный грунт, что необходимо, если извлеченный грунт недостаточно уплотняется за проходческим щитом. Вместе с гравийным слоем по пленке 12 может прокладываться система трубопроводов для отсасывания инфильтрационной воды. Эта система трубопроводов соединена с насосной станцией и станцией подготовки, причем в последней инфильтрационная вода подготавливается химическим способом. Затем она вновь подается на поверхность отвала для вымывания вредных веществ. Так как кольца трубы туннеля 20 поочередно имеют торцевую сторону 21, проходящую перпендикулярно и наискось в оси трубы, то путем скручивания колец трубы туннеля 20 вокруг их оси можно получить изгиб трубы туннеля, как это изображено на фиг.1 справа. Перекрывающая плита 2 проходческого щита предпочтительно значительно больше фундаментальной плиты 3. Чтобы предотвратить боковое обрушение грунта проходческий щит имеет сбоку подвижные щиты 31.
