Ґрунтообробно-посівний агрегат

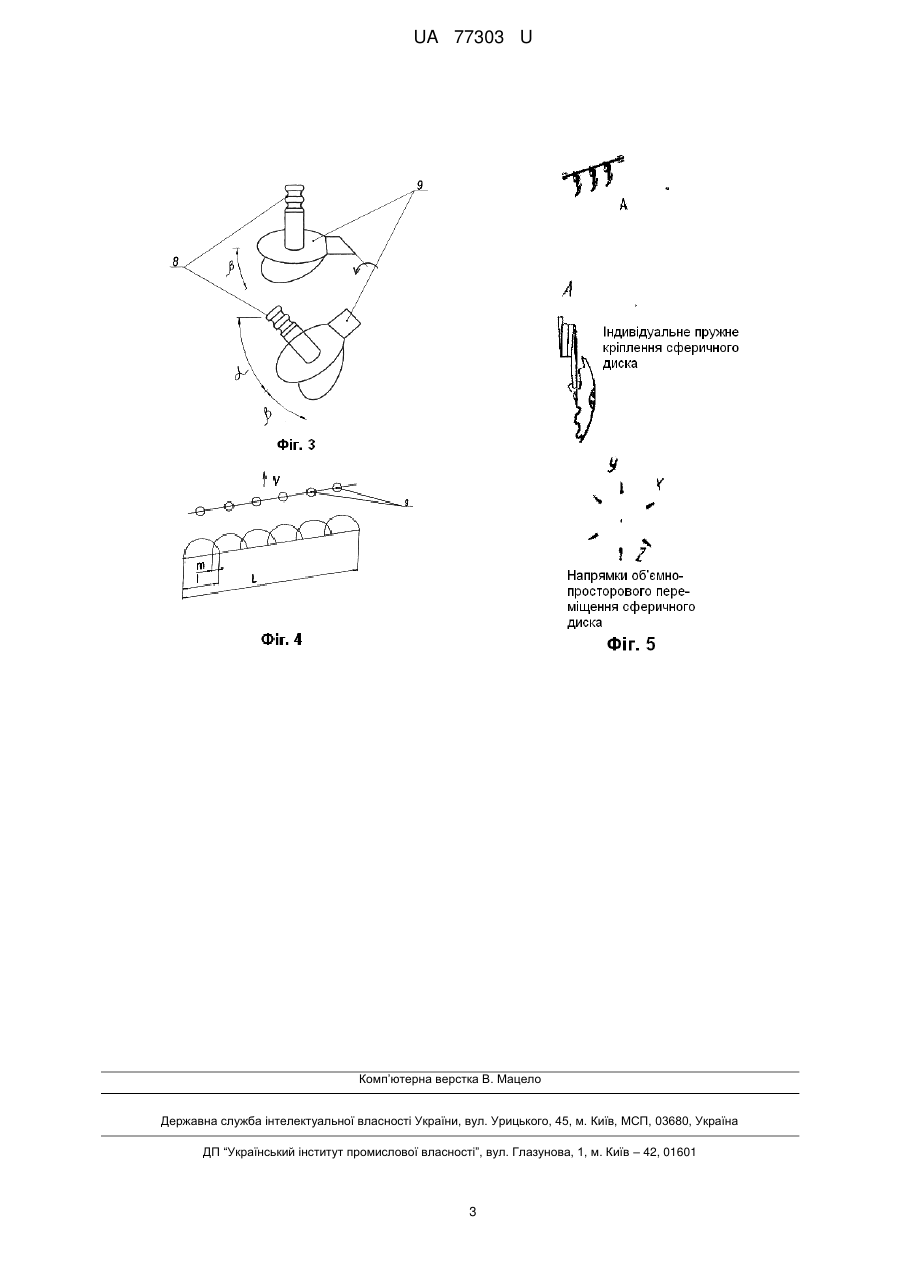

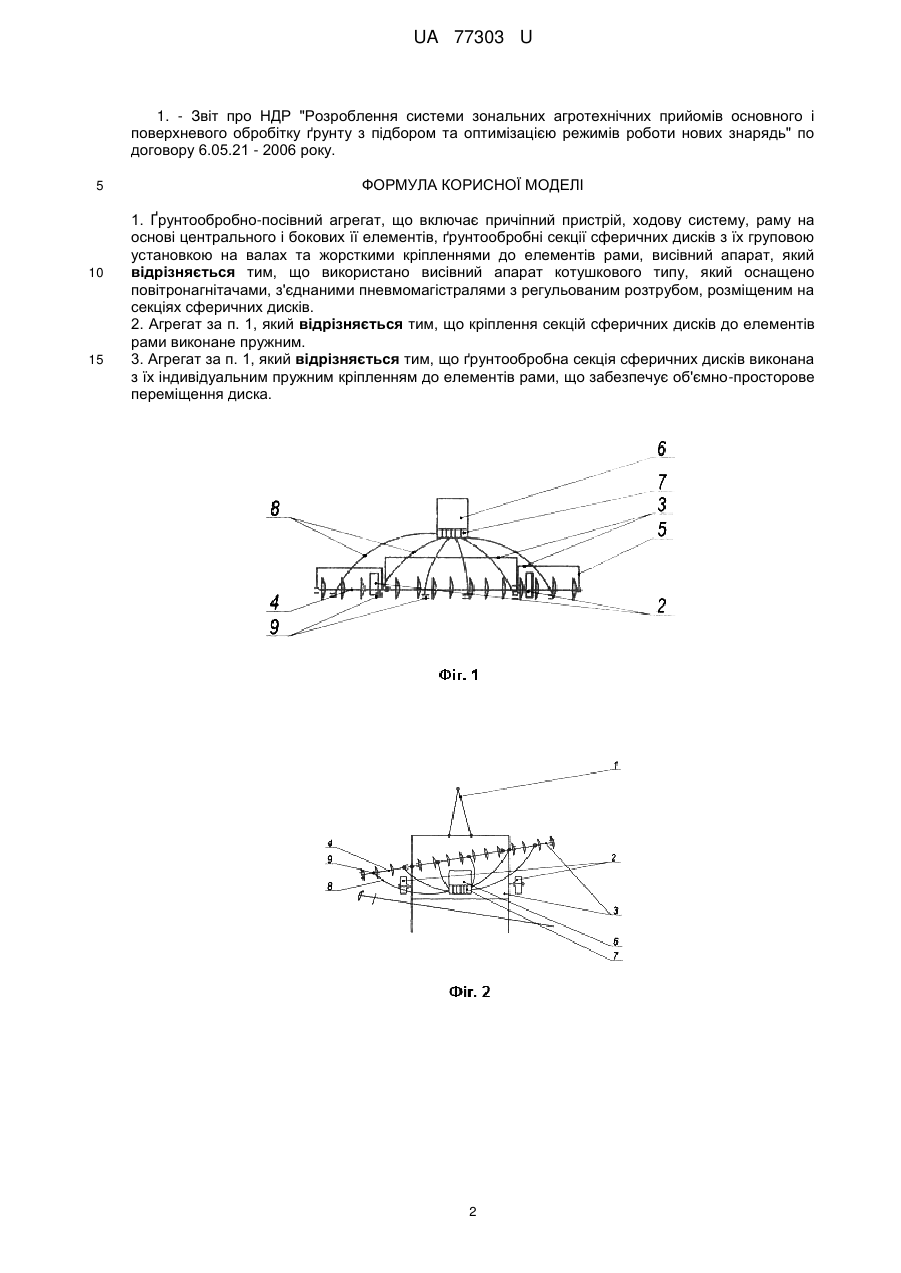

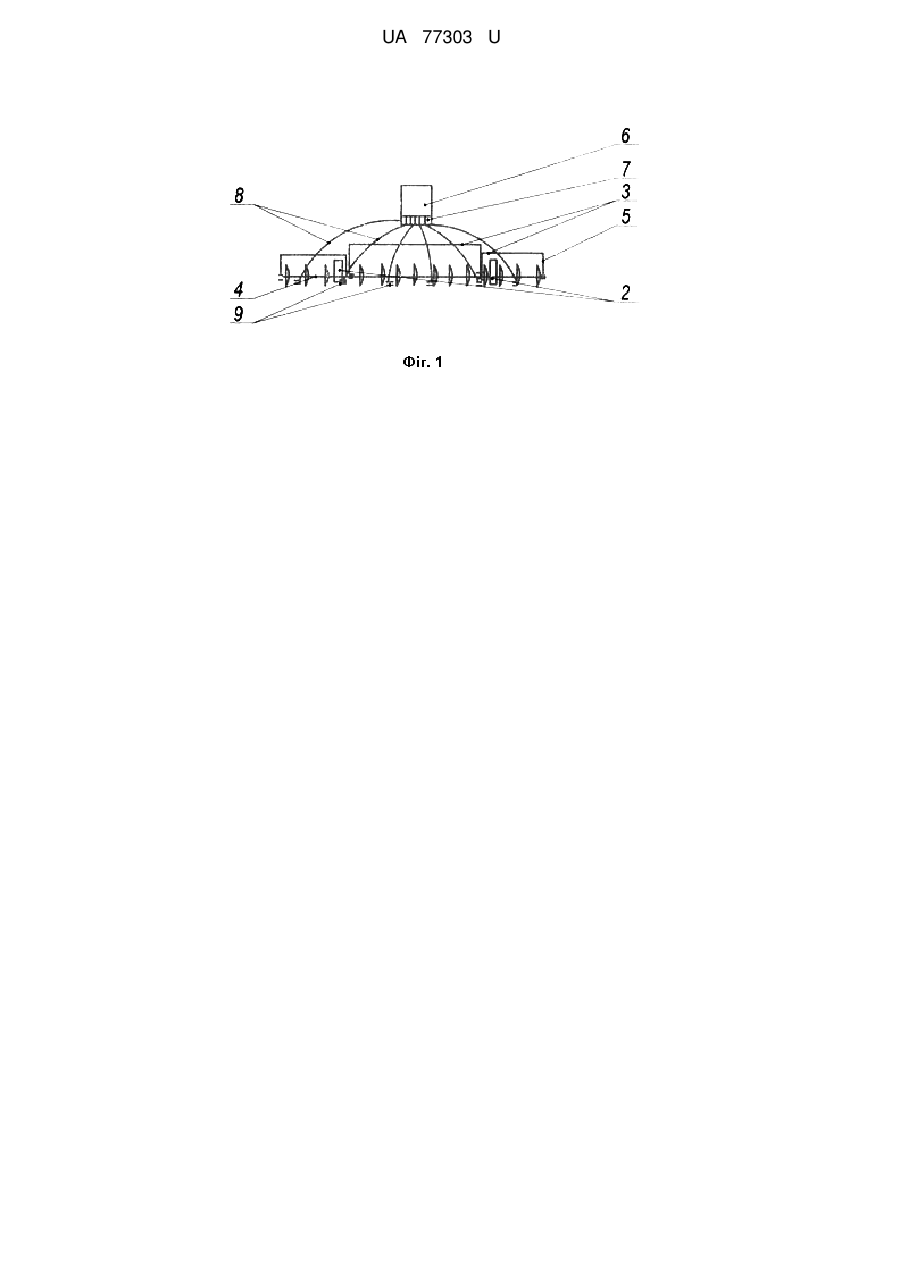

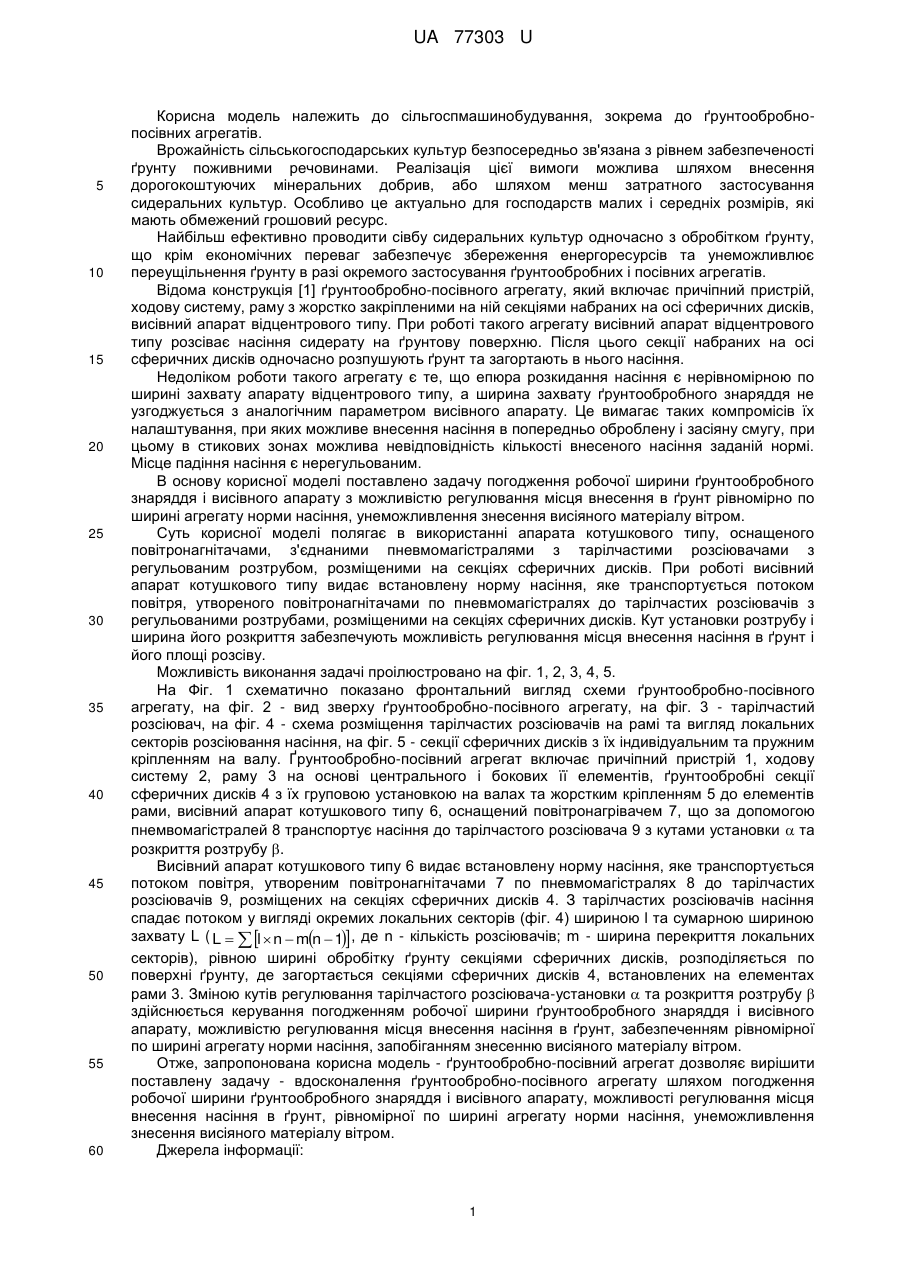

Реферат: Ґрунтообробно-посівний агрегат включає причіпний пристрій, ходову систему, раму на основі центрального і бокових її елементів, ґрунтообробні секції сферичних дисків з їх груповою установкою на валах та жорсткими кріпленнями до елементів рами, висівний апарат котушкового типу з повітронагнітачами, з'єднаними пневмомагістралями з регульованим розтрубом, розміщеним на секціях сферичних дисків. UA 77303 U (12) UA 77303 U UA 77303 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільгоспмашинобудування, зокрема до ґрунтообробнопосівних агрегатів. Врожайність сільськогосподарських культур безпосередньо зв'язана з рівнем забезпеченості ґрунту поживними речовинами. Реалізація цієї вимоги можлива шляхом внесення дорогокоштуючих мінеральних добрив, або шляхом менш затратного застосування сидеральних культур. Особливо це актуально для господарств малих і середніх розмірів, які мають обмежений грошовий ресурс. Найбільш ефективно проводити сівбу сидеральних культур одночасно з обробітком ґрунту, що крім економічних переваг забезпечує збереження енергоресурсів та унеможливлює переущільнення ґрунту в разі окремого застосування ґрунтообробних і посівних агрегатів. Відома конструкція [1] ґрунтообробно-посівного агрегату, який включає причіпний пристрій, ходову систему, раму з жорстко закріпленими на ній секціями набраних на осі сферичних дисків, висівний апарат відцентрового типу. При роботі такого агрегату висівний апарат відцентрового типу розсіває насіння сидерату на ґрунтову поверхню. Після цього секції набраних на осі сферичних дисків одночасно розпушують ґрунт та загортають в нього насіння. Недоліком роботи такого агрегату є те, що епюра розкидання насіння є нерівномірною по ширині захвату апарату відцентрового типу, а ширина захвату ґрунтообробного знаряддя не узгоджується з аналогічним параметром висівного апарату. Це вимагає таких компромісів їх налаштування, при яких можливе внесення насіння в попередньо оброблену і засіяну смугу, при цьому в стикових зонах можлива невідповідність кількості внесеного насіння заданій нормі. Місце падіння насіння є нерегульованим. В основу корисної моделі поставлено задачу погодження робочої ширини ґрунтообробного знаряддя і висівного апарату з можливістю регулювання місця внесення в ґрунт рівномірно по ширині агрегату норми насіння, унеможливлення знесення висіяного матеріалу вітром. Суть корисної моделі полягає в використанні апарата котушкового типу, оснащеного повітронагнітачами, з'єднаними пневмомагістралями з тарілчастими розсіювачами з регульованим розтрубом, розміщеними на секціях сферичних дисків. При роботі висівний апарат котушкового типу видає встановлену норму насіння, яке транспортується потоком повітря, утвореного повітронагнітачами по пневмомагістралях до тарілчастих розсіювачів з регульованими розтрубами, розміщеними на секціях сферичних дисків. Кут установки розтрубу і ширина його розкриття забезпечують можливість регулювання місця внесення насіння в ґрунт і його площі розсіву. Можливість виконання задачі проілюстровано на фіг. 1, 2, 3, 4, 5. На Фіг. 1 схематично показано фронтальний вигляд схеми ґрунтообробно-посівного агрегату, на фіг. 2 - вид зверху ґрунтообробно-посівного агрегату, на фіг. 3 - тарілчастий розсіювач, на фіг. 4 - схема розміщення тарілчастих розсіювачів на рамі та вигляд локальних секторів розсіювання насіння, на фіг. 5 - секції сферичних дисків з їх індивідуальним та пружним кріпленням на валу. Ґрунтообробно-посівний агрегат включає причіпний пристрій 1, ходову систему 2, раму 3 на основі центрального і бокових її елементів, ґрунтообробні секції сферичних дисків 4 з їх груповою установкою на валах та жорстким кріпленням 5 до елементів рами, висівний апарат котушкового типу 6, оснащений повітронагрівачем 7, що за допомогою пнемвомагістралей 8 транспортує насіння до тарілчастого розсіювача 9 з кутами установки  та розкриття розтрубу . Висівний апарат котушкового типу 6 видає встановлену норму насіння, яке транспортується потоком повітря, утвореним повітронагнітачами 7 по пневмомагістралях 8 до тарілчастих розсіювачів 9, розміщених на секціях сферичних дисків 4. З тарілчастих розсіювачів насіння спадає потоком у вигляді окремих локальних секторів (фіг. 4) шириною l та сумарною шириною захвату L ( L   l  n  mn  1 , де n - кількість розсіювачів; m - ширина перекриття локальних секторів), рівною ширині обробітку ґрунту секціями сферичних дисків, розподіляється по поверхні ґрунту, де загортається секціями сферичних дисків 4, встановлених на елементах рами 3. Зміною кутів регулювання тарілчастого розсіювача-установки  та розкриття розтрубу  здійснюється керування погодженням робочої ширини ґрунтообробного знаряддя і висівного апарату, можливістю регулювання місця внесення насіння в ґрунт, забезпеченням рівномірної по ширині агрегату норми насіння, запобіганням знесенню висіяного матеріалу вітром. Отже, запропонована корисна модель - ґрунтообробно-посівний агрегат дозволяє вирішити поставлену задачу - вдосконалення ґрунтообробно-посівного агрегату шляхом погодження робочої ширини ґрунтообробного знаряддя і висівного апарату, можливості регулювання місця внесення насіння в ґрунт, рівномірної по ширині агрегату норми насіння, унеможливлення знесення висіяного матеріалу вітром. Джерела інформації: 1 UA 77303 U 1. - Звіт про НДР "Розроблення системи зональних агротехнічних прийомів основного і поверхневого обробітку ґрунту з підбором та оптимізацією режимів роботи нових знарядь" по договору 6.05.21 - 2006 року. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ґрунтообробно-посівний агрегат, що включає причіпний пристрій, ходову систему, раму на основі центрального і бокових її елементів, ґрунтообробні секції сферичних дисків з їх груповою установкою на валах та жорсткими кріпленнями до елементів рами, висівний апарат, який відрізняється тим, що використано висівний апарат котушкового типу, який оснащено повітронагнітачами, з'єднаними пневмомагістралями з регульованим розтрубом, розміщеним на секціях сферичних дисків. 2. Агрегат за п. 1, який відрізняється тим, що кріплення секцій сферичних дисків до елементів рами виконане пружним. 3. Агрегат за п. 1, який відрізняється тим, що ґрунтообробна секція сферичних дисків виконана з їх індивідуальним пружним кріпленням до елементів рами, що забезпечує об'ємно-просторове переміщення диска. 2 UA 77303 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
