Елемент, стійкий до повітропереносу та тепло- і гідропереносу в галузі будівництва, зокрема для полегшених стін або полегшених фасадів

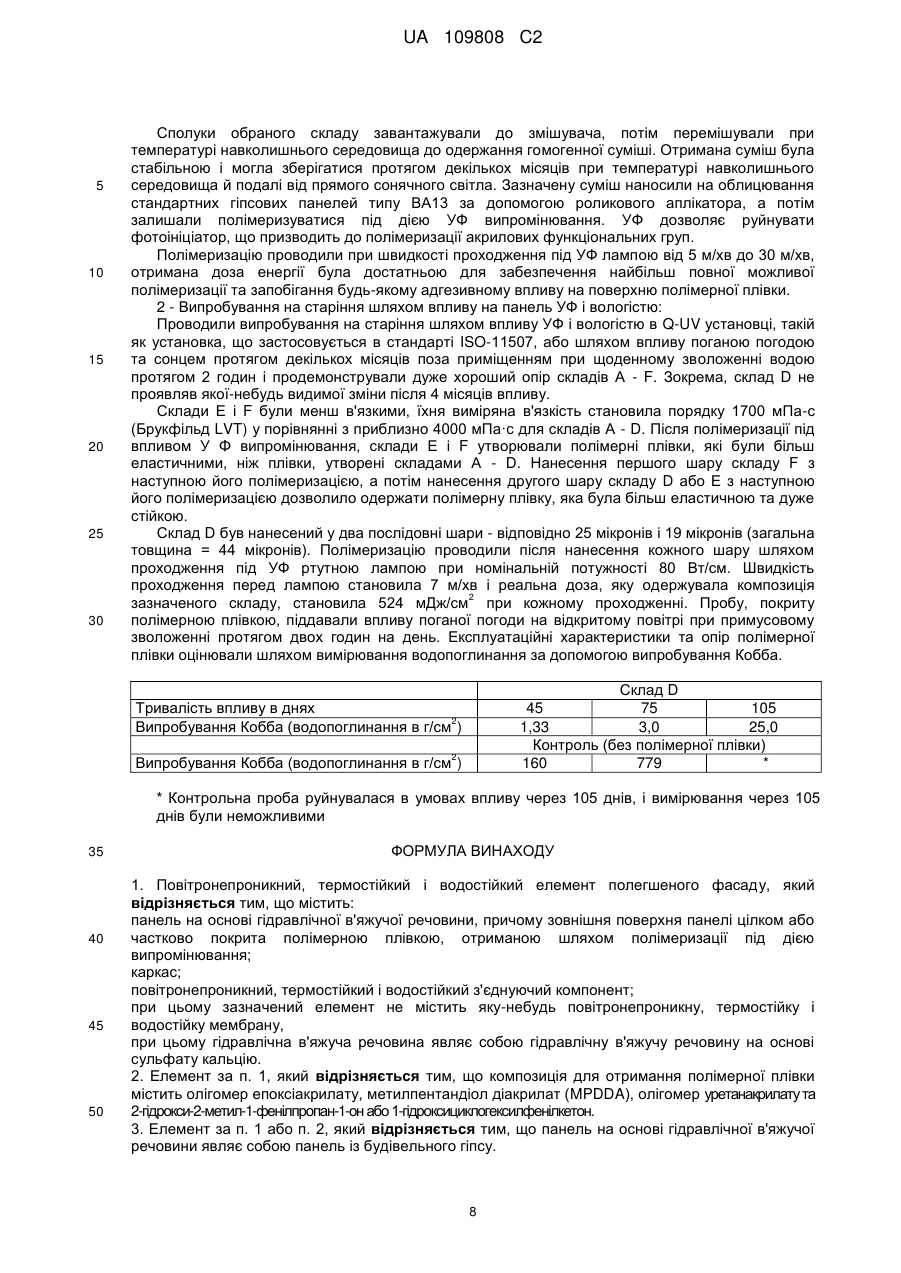

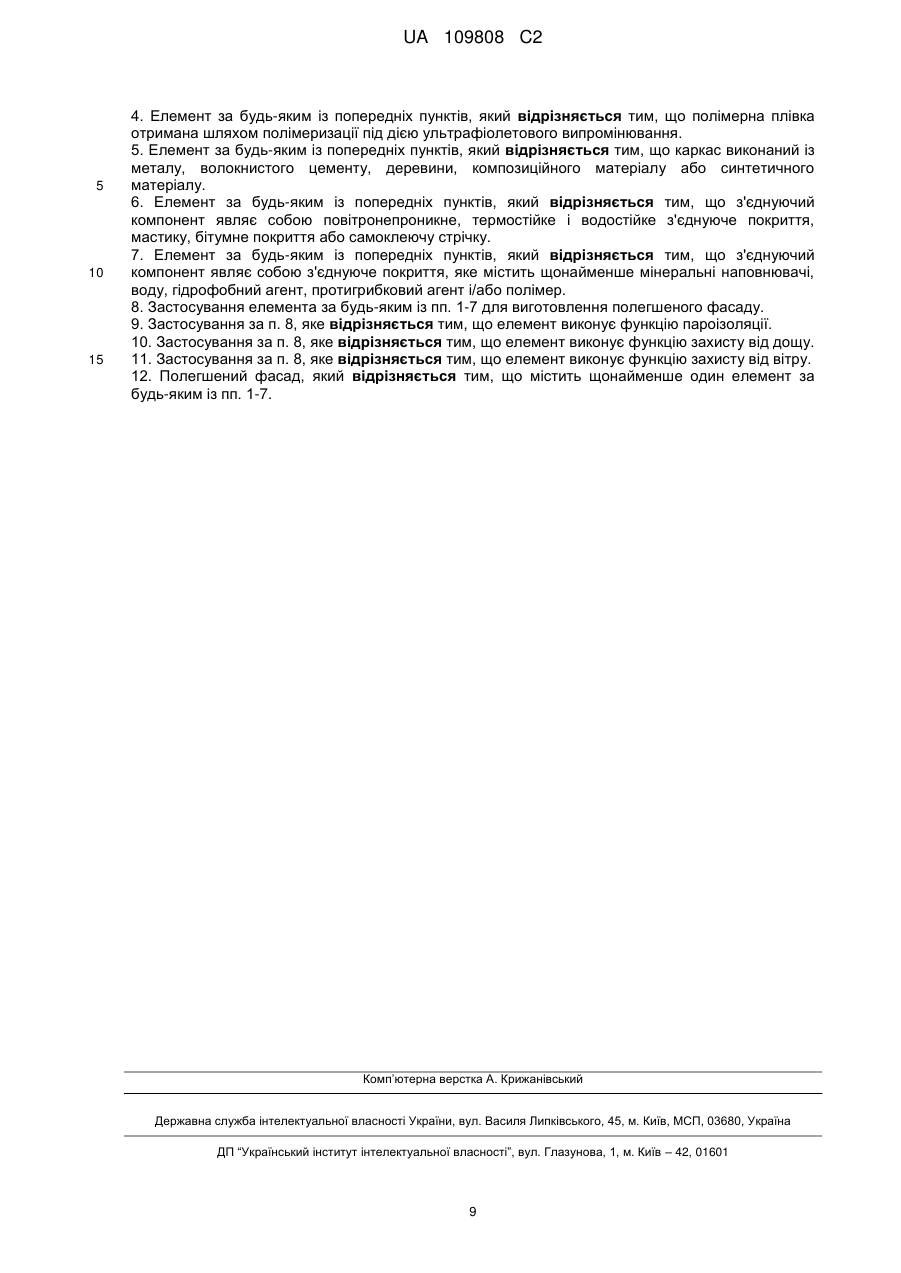

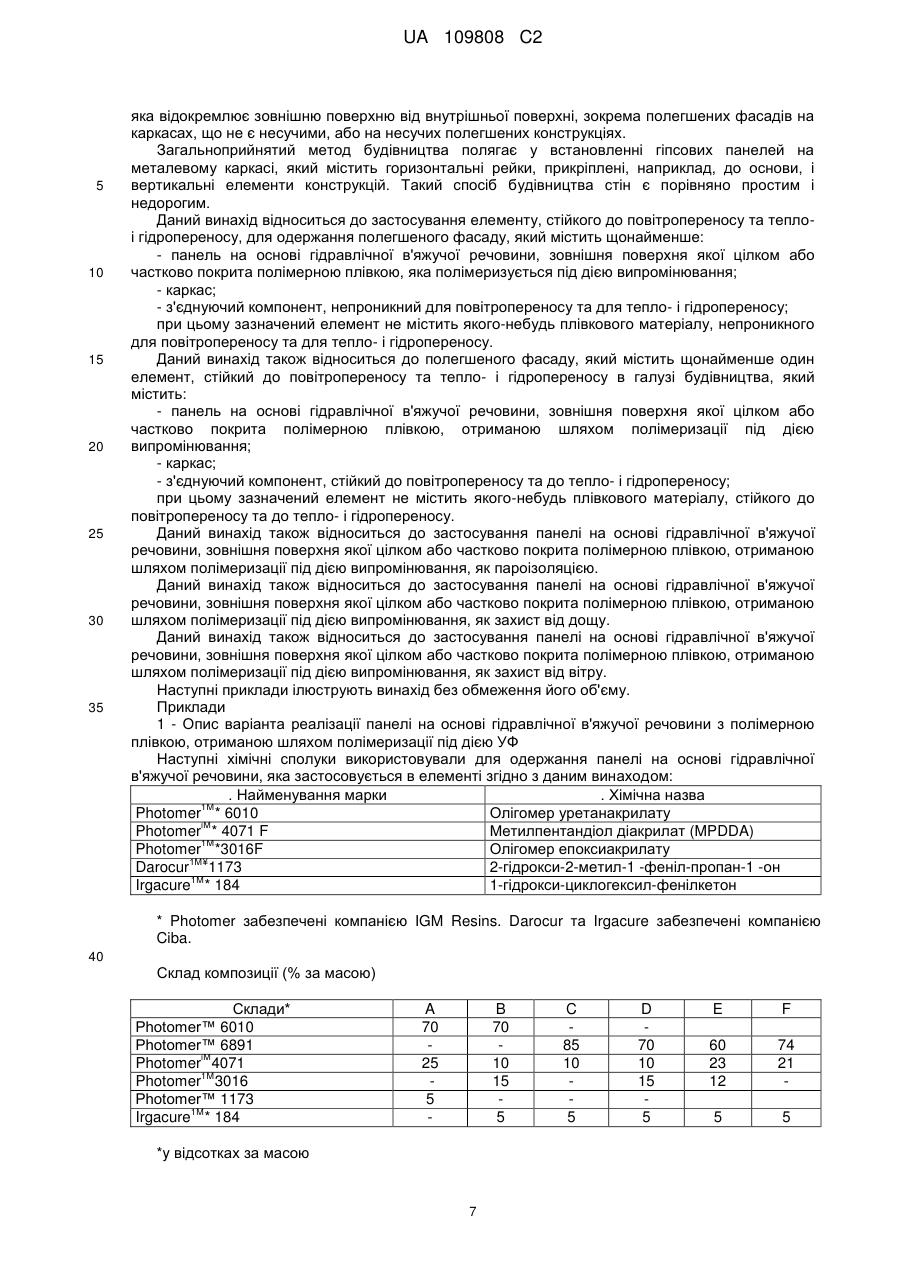

Реферат: Даний винахід належить до повнозбірного будівництва полегшених стін, зокрема будівництва несучих полегшених фасадів або полегшених фасадів, що не є несучими, тобто фасадів, які не вносять вкладу в стійкість будівлі. Зокрема, винахід належить до елемента, що містить: панель на основі гідравлічної в'яжучої речовини, зовнішня поверхня якої цілком або частково покрита полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання; каркас і з'єднуючий компонент, стійкий до повітропереносу та до тепло- і гідропереносу. Такий елемент не містить яких-небудь плівкових матеріалів, стійких до повітропереносу та до тепло- і гідропереносу. UA 109808 C2 (12) UA 109808 C2 UA 109808 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід належить до повнозбірного будівництва полегшених стін, зокрема будівництва несучих полегшених фасадів або полегшених фасадів, що не є несучими, тобто фасадів, які не вносять вкладу в стійкість будинку. Фасад будинку являє собою його оболонку й відіграє важливу роль у створенні межі розділення між внутрішньою частиною будинку та зовнішнім середовищем. Полегшені фасади, що не є несучими, являють собою фасади, споруджені за допомогою полегшених промислових матеріалів на каркасі будинку на відміну від традиційної конструкції з бетонною стіною і з заповненням за допомогою кам'яної кладки або т.п. Полегшені фасади, що не є несучими, опираються на конструкцію будинку, яка називається несучою конструкцією. За визначенням зрозуміло, що несуча конструкція опирається на фундаменти. Полегшені фасади, що не є несучими, прикріплюють до несучої конструкції за допомогою каркаса, відомого як основний каркас. Полегшені фасади, що не є несучими, самі можуть містити, за необхідності, каркас, називаний допоміжним каркасом, який прикріплений до основного каркаса. При цьому несучі полегшені фасади безпосередньо опираються на фундаменти. Фасади і всі їх стики (між рамами, між рамою і заповнювачем, між рамами і ущільнювальними матеріаламигна головній конструкції, між віконними рамами і віконним плетінням і т.д.) в умовах, що обов'язково мають місце при будівництві, і з урахуванням впливу вітру та дощу повинні гарантувати водонепроникність між внутрішньою частиною й зовнішнім середовищем. Водонепроникність визначають згідно зі Стандартом NF EN 12154 як відсутність проникнення води, яка б безперервно або неодноразово зволожувала: - частини внутрішньої поверхні елементу, що зазнає випробування; - яку-небудь частину тестованого елементу, яка повинна залишатися сухою і яка не утворює частину системи дренажу в зовнішнє середовище. Відповідно, захист фасадів від води є важливою проблемою, і водонепроникність неможливо ігнорувати. Фактично, проникнення води може викликати погіршення якості внутрішніх покриттів стін, погіршення енергоефективності фасаду й також поломку чутливих до морозу матеріалів. Коли фасад відокремлює зовнішнє середовище від внутрішнього середовища, при тиску водяної пари, більшому, ніж у внутрішній частині, водяна пара, що міститься в повітрі всередині, буде виявляти тенденцію до переміщення назовні. Проходячи через заповнювач фасаду, водяна пара може зазнати впливу температури, яка є досить низькою, щоб викликати ЇЇ конденсацію в тому місці, де температура дорівнює точці роси. До того ж, наявність вологості може змінити матеріал, зчеплення й погіршити ізоляційні характеристики фасаду, при цьому таке ушкодження збільшується чергуванням циклів зволоження і випаровування. Щоб уникнути такого явища конденсації, можна вибрати різновид і компонування заповнюючих матеріалів у залежності від клімату шляхом додавання на місці будівельних робіт одного або більше плівкових матеріалів і/або шляхом нанесення однієї або більше смол чи полімерних плівок на зазначені матеріали для досягнення непроникності стосовно пари, повітря, вітру і/або дощу. Плівкові матеріали можна нанести зі зверненням до порожнини фасаду з внутрішньої частини будинку для запобігання максимальному проникненню водяної пари до заповнювача (пароізоляція). Плівкові матеріали можна наносити на рівні фасаду з зовнішньої сторони будинку для запобігання максимальному проникненню вітру і дощу до заповнювача (захист від вітру і захист від дощу). Захист від вітру і захист від дощу має перевагу з точки зору покращення непроникності будинку стосовно повітря та води за рахунок запобігання проникненню в будинок дощу та вітру і, таким чином, погіршенню ізоляційних властивостей компонентів будинку і їхньої довговічності. Зазначені захисти сприяють покращенню енергетичної ефективності будинку. Недолік таких плівкових матеріалів або смол полягає в недостатній їхній надійності стосовно повітро- і водонепроникності. Фактично, з'єднання плівкових матеріалів один із одним, а також їх закріплення, призводить до втрати непроникності, що змінює теплові характеристики будівлі та зменшує надійність із точки зору непроникності. Крім того, застосування на місці будівельних робіт зазначених плівкових матеріалів або смол є додатковою стадією для будівельника, стадією, яка забирає час і яка зменшує продуктивність на місці будівельних робіт. Нарешті, при будівництві будівлі в зазначених плівкових матеріалах можуть легко з'явитися отвори. Щоб задовольнити вимоги будівельників, необхідно знайти інший спосіб припинення установки зазначених плівкових матеріалів або нанесення зазначених смол на місці будівельних робіт при одночасному збереженні властивостей, яких вони надають. 1 UA 109808 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, задача, на вирішення якої націлений даний винахід, полягає в забезпеченні нового способу, підходящого для будівництва полегшених фасадів, стійких до повітропереносу та до тепло- і гідропереносу, що дозволяє уникнути описаних вище недоліків. Несподівано автори винаходу продемонстрували, що на місці будівельних робіт можна не здійснювати установку плівкових матеріалів або нанесення смол, непроникних для переносу повітря та тепло- і гідропереносу. Із цією задачею даний винахід відноситься до елементу, стійкого до повітропереносу та тепло- і гідропереносу в галузі будівництва, який містить: - панель на основі гідравлічної в'яжучої речовини, зовнішня поверхня якої цілком або частково покрита полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання; - каркас; - з'єднуючий компонент, стійкий до повітропереносу та до тепло- і гідропереносу; при цьому зазначений елемент не містить якого-небудь плівкового матеріалу, стійкого до повітропереносу та до тепло- і гідропереносу. У даному винаході також запропоноване застосування згаданого вище елементу для виготовлення полегшеного фасаду. У даному винаході також запропонований полегшений фасад, який містить щонайменше елемент, описаний вище. Насамкінець, даний винахід також відноситься до застосування панелі на основі гідравлічної в'яжучої речовини, облицювання якої повністю або частково покрите полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання, наприклад, як захист від впливу пари, захист від дощу або захист від вітру. Даний винахід забезпечує щонайменше одну з безсумнівних переваг, описаних нижче. Переважно елемент згідно з даним винаходом уможливлює підтримання водонепроникності або повітроводонепроникності фасаду, до якого вставлений зазначений елемент, і підвищення надійності стосовно непроникності зазначеного фасаду. Інша перевага елементу згідно з даним винаходом полягає в тому, що він дозволяє виключити на місці будівельних робіт стадію нанесення плівкових матеріалів або смол, яка забирає час і зменшує продуктивність на місці будівельних робіт. Крім того, елемент згідно з даним винаходом дозволяє забезпечити на місці будівельних робіт значну швидкість складання. Елемент згідно з даним винаходом забезпечує ще одну перевагу, яка полягає в тому, що його також можна використовувати для спорудження несучих полегшених фасадів, тобто фасадів, які сприяють стійкості будівлі, зокрема для споруд у Північній Америці на полегшених конструкціях, виконаних, наприклад, з металу або деревини. Інші переваги і характеристики винаходу стануть очевидними після прочитання наступного опису та прикладів, наведених винятково для ілюстративних і необмежуючих цілей. Згідно з даним винаходом під виразом "полегшений фасад" переважно розуміють фасад, який містить одну або декілька стін, з яких щонайменше одна зовнішня стіна характеризується: 2 - низькою масою, майже завжди меншою, ніж приблизно 100 кг/м (у порівнянні з більш ніж 2 200 кг/м світлонепроникних стін фасадів, виготовлених із використанням кам'яної кладки або бетону); - застосуванням промислових виробів, зазвичай оснащених готовими облицюваннями. Полегшений фасад можна вибрати з навісних стін, суцільних навісних стін, вертикальних навісних стін, напівнавісних стін, суцільних напівнавісних стін, вертикальних напівнавісних стін, фасадних панелей і горизонтальних фасадних панелей. Усі ці терміни визначені в стандарті NF P28-001. Згідно з даним винаходом вираз "несуча конструкція" переважно означає всі елементи конструкції, що несуть масу більшу, ніж їхня власна маса. Як приклад елементу, який може являти собою несучий елемент, можна згадати стійки, стіни жорсткості, підлоги, стіни. Згідно з даним винаходом під виразом "основний каркас" переважно розуміють усі вертикальні елементи конструкції та поперечні елементи конструкції, виконані з деревини або з металу, або з синтетичного матеріалу, які встановлені на несучій конструкції споруди або на фундаменті і які служать як опора для елементів споруди, таких як елементи заповнення. Як приклад можна згадати підрамники. Слід зазначити, що в деяких конкретних випадках основний каркас може являти собою несучу конструкцію, як це має місце в Північній Америці (в англійській мові в цьому випадку використовують термін "несучий каркас"). Згідно з даним винаходом вираз "допоміжний каркас" переважно означає всі вертикальні елементи конструкції та поперечні елементи конструкції, виконані з деревини або з металу, або 2 UA 109808 C2 5 10 15 20 25 30 35 40 45 50 55 60 з синтетичного матеріалу, які встановлені на несучій конструкції споруди або на фундаменті і які служать як опора для конструкцій, рам, заповнювачів або обшивки. Згідно з даним винаходом під виразом "з'єднуючий компонент" переважно розуміють пристрій, який може забезпечити безперервність водонепроникності, непроникності стосовно водяної пари або повітря. Згідно з даним винаходом вираз "стійкий до повітропереносу та до тепло- і гідропереносу" переважно означає матеріал або продукт, який характеризується регульованою проникністю при термопереносі, гідропереносі і/або повітропереносі. Згідно з даним винаходом під виразом "гідравлічна в'яжуча речовина" переважно розуміють будь-яке з'єднання, здатне зазнати гідратації в присутності води й гідратація якого дозволяє одержати тверду речовину з механічними характеристиками. Зокрема, гідравлічна в'яжуча речовина згідно з даним винаходом може являти собою гідравлічну в'яжучу речовину на основі сульфату кальцію. Гідравлічна в'яжуча речовина згідно з даним винаходом переважно являє собою будівельний гіпс. Згідно з даним винаходом вираз "гідравлічна в'яжуча речовина на основі сульфату кальцію" означає частково безводні або повністю безводні гідравлічні в'яжучі речовини на основі сульфату кальцію. Згідно з даним винаходом під наведеними нижче термінами переважно розуміють наступне: - CaSO4●2(H2O) у випадку гіпсу або дигідрату сульфату кальцію; - CaSO4●0,5(H2O) у випадку напівгідрату сульфату кальцію або частково безводного сульфату кальцію; - CaSO4 у випадку безводного сульфату кальцію або ангідриту сульфату кальцію (II типу або III типу), або повністю безводного сульфату кальцію. Згідно з даним винаходом під терміном "будівельний гіпс" переважно розуміють сульфат кальцію як у його формі CaSO4●0,5(H2O), так і в його формі CaSO4●2(H2O) після гідратації (такої як, наприклад, у випадку гіпсової панелі). Насамперед, даний винахід відноситься до елементу, стійкого до повітропереносу та теплоі гідропереносу в галузі будівництва, який містить: - панель на основі гідравлічної в'яжучої речовини, зовнішня поверхня якої цілком або частково покрита полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання; - каркас; - з'єднуючий компонент, стійкий до повітропереносу та до тепло- і гідропереносу; при цьому зазначений елемент не містить якого-небудь плівкового матеріалу, стійкого до повітропереносу та до тепло- і гідропереносу. Елемент згідно з даним винаходом являє собою елемент, стійкий до повітропереносу та до тепло- і гідропереносу, інакше кажучи, цей елемент характеризується регульованою проникністю стосовно переносу повітря, води в формі пари або рідини. Панель на основі гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, може являти собою панель із цементу або панель із будівельного гіпсу, при цьому зазначену панель переважно заздалегідь виготовляють на фабриці для виробництва збірних конструкцій. Цементні панелі, підходящі для елементу згідно з даним винаходом, можуть бути на основі портландцементу, цементу, описаного відповідно до стандарту EN 197-1, цементу кальційалюмінатного типу, магнезіального цементу або сульфоалюмінатного цементу і їх сумішей. Цементи на основі алюмінатів кальцію, такі як, наприклад, глиноземисті цементи або цемент Ciments Fondus®, також є підходящими згідно з даним винаходом, як і цементи згідно зі стандартом NF EN 14647. Переважні магнезіальні цементи містять карбонати магнію, оксиди магнію або силікати магнію, наприклад, як описано в патенті США № 4838941. Переважний цемент згідно з даним винаходом являє собою портландцемент, сам по собі або в суміші з іншими цементами, перерахованими вище, наприклад, сульфоалюмінатними цементами. Портландцемент, який згідно з даним винаходом є особливо підходящим, являє собою цемент, описаний згідно зі стандартом EN 197-1. Цементні панелі можна виготовити з застосуванням різних способів і, зокрема, за допомогою переривчастих процесів (наприклад, шляхом формування, пресування, фільтрування і т.п.). Цементні панелі, які називають полегшеними через включення полегшених наповнювачів, також підходять для виготовлення елементу згідно з даним винаходом. Як правило, зазначені полегшені наповнювачі одержують із природних гірських порід чи штучних порід, або вони являють собою наповнювачі, отримані з нафтопродуктів, наприклад, полістиролові кульки. Цементні панелі, укріплені шляхом включення волокон, також підходять для елементу згідно з даним винаходом. 3 UA 109808 C2 5 10 15 20 25 30 35 40 45 50 55 60 Гіпсові панелі, підходящі для виготовлення елементу згідно з даним винаходом, можуть складатися з основної частини, зробленої з будівельного гіпсу й відлитої на фабриці між двома листами паперу, які є і її облицюванням, і її арматурою. У загальному випадку, один із листів паперової фольги, яка використовується для виробництва гіпсових панелей, має темний колір, який може змінюватися від сірого до коричневого, оскільки такий лист складається з целюлозного волокна, яке не піддавали якій-небудь певній обробці з метою очищення. Умовно, такий сірий папір одержують на основі невибіленої хімічно обробленої целюлози і/або механічної целюлози, і/або термомеханічної целюлози, і/або напівцелюлози. У цілому, під механічною целюлозою розуміють деревну масу, цілком отриману за допомогою механічних засобів із різних сировинних матеріалів, головним чином, деревини, яку можна одержати з регенерованих продуктів, отриманих із деревини, таких як старий картон, обрізки крафт-паперу і/або старих газет. Під термомеханічною целюлозою розуміють деревну масу, отриману шляхом термічної обробки з наступною механічною обробкою сировинного матеріалу. Під напівцелюлозою розуміють деревну масу, яка отримана шляхом усунення частини нецелюлозних компонентів, що містяться в сировинному матеріалі, за допомогою хімічної обробки і яка потребує подальшої механічної обробки для диспергування волокон. Інший лист паперу, застосовуваний для виробництва гіпсових панелей, має видиму зовнішню поверхню, відому як облицювання, в цілому більш світлу, ніж сірий лист. Панель на основі гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, переважно являє собою гіпсову панель, яка має гіпсовий середній шар, щільність якого може змінюватися як функція відстані відносно поверхні, при цьому, наприклад, середній шар низької щільності містить спінюючі агенти в деревній масі і є шаруватим за рахунок поверхневих шарів високої щільності (щільний шар). Прикладом панелі такого типу є звичайна гіпсова панель типу ВА13 зі щільними шарами. Панель на основі гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, може містити протигрибковий агент. Панель на основі гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, може містити водовідштовхувальний агент. Панель із гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, має щонайменше одне облицювання. Зокрема, є повністю застосовними загальноприйняті облицювання, які використовуються при виробництві гіпсових панелей, такі як, наприклад, облицювання, виконані з целюлозного волокна. Можна згадати, наприклад, облицювання, зроблені з целюлозного волокна (паперу, паперу вторинної переробки), синтетичного волокна (поліестеру, поліпропілену, поліетилену і т.п.) або неорганічного волокна (облицювання, виконані зі скловолокна, керамічного волокна і т.д.). Облицювання можуть бути тканими або нетканими. Волокна зазвичай з'єднують разом за допомогою, наприклад, термочутливої або термоплавкої смоли, такої як сечовино-формальдегідні смоли, акрилові смоли, меламіно-формальдегідні смоли з додаванням полісечовини чи полівінілацетатних смол або без додавання. Подібним чином, можна передбачити введення між волокон полегшених наповнювачів. Наприклад, облицювання, які постачаються компанією Johns Manville International, Inc., або облицювання, які постачаються компанією Ahlstrom, є підходящими згідно з даним винаходом. Згідно з одним із варіантів, одну з зовнішніх поверхонь панелі з гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, можна покрити, повністю або частково, металізованою пластмасовою плівкою, яка відбиває інфрачервоне випромінювання. Як приклад металізованої пластмасової плівки, можна згадати металізований поліетиленовий терефталат або металізований поліестер. Наприклад, для покриття однієї зі сторін панелі з гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, можна використовувати рятувальні ковдри. Згідно з іншим варіантом, одну з зовнішніх поверхонь панелі з гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, можна покрити, повністю або частково, пластмасовою плівкою. Згідно з іншим варіантом, одну з зовнішніх поверхонь панелі з гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, можна покрити, повністю або частково, пластиковою плівкою. Панель із гідравлічної в'яжучої речовини, підходящої для виготовлення елементу згідно з даним винаходом, покривають, повністю або частково, полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання. Полімерна плівка такого типу, отримана шляхом полімеризації під дією випромінювання, також відома як фотозшитий полімер або плівкоутворювальна смола, що зшивається, або світлочутлива смола. 4 UA 109808 C2 5 10 15 20 25 30 35 40 45 50 55 60 Композицію мономерів і/або реакційноздатних форполімерів, що не полімеризуються, повністю або частково наносять на облицювання панелі з гідравлічної в'яжучої речовини. Така композиція мономерів і/або реакційноздатних форполімерів, що не полімеризуються, може бути основана на наступних попередниках: - форполімері на основі смоли, який містить щонайменше одну ненасичену групу, таку як акрилатна, метакрилатна, алільна, вінільна, епокси група і/або їх суміші, такі як, наприклад акрилова смола, метакрилова смола, поліефірна смола, хлорована поліефірна смола, епоксидна смола, меламінова смола, поліамідна смола, кремнійорганічна смола, поліефірна смола, поліуретанова смола, полісечовиноуретанова смола і/або їх суміші. Серед зазначених смол, смоли, що містять акрилатну групу, можуть бути частково модифіковані під дією аміну. Серед зазначених смол поліуретани містять акрилатні групи, і епоксидні сполуки, що містять акрилатні групи, є особливо переважними згідно з даним винаходом. - мономері, що містить щонайменше одну реакційноздатну групу, наприклад, ненасичену групу. Як приклад реакційноздатних груп можна згадати, наприклад, акрилатну, метакрилатну, алільну, вінільну, епокси групу і/або їх суміші. Серед зазначених мономерів акрилові складні ефіри спиртів, такі як ізоборнілакрилат (ІВОА), діоли, такі як діетиленгліколь діакрилат (DEG), трипропіленгліколь діакрилат (TPGDA), бісфенол діакрилат, або поліоли, такі як триметилолпропан триакрилат (ТМР), гліцеролпропоксилат триакрилат (GPTA), пентаеритритол три- і тетра-акрилат, можна використовувати згідно з даним винаходом. Згідно з даним винаходом особливо переважним є метилпентандіол діакрилат (MPDDA). - фотоініціаторі, такому як, наприклад, суміші похідних бензофенону і третинних амінів або катіонних систем, таких як трифенілсульфоній гексафторантимонат або таких як, наприклад, суміш оксид ацилфосфінів, таких як Irgacure™ 819 (ВАРО) або Darocur™ TPO (моноацилфосфін (МАРО)), Darocure™ 4265 (суміш МАРО і α-гідроксикетону 50/50), що постачаються компанією Ciba, і α,β-дизаміщеного α-гідроксиацетофенону. Згідно з даним винаходом особливо переважними є 2-гідрокси-2-метил-1-феніл-пропан-1-он (Darocure™ 1173, що постачається компанією Ciba) і 1-гідроксициклогексил-фенілкетон (Irgacure™ 184, що постачається компанією Ciba). Одна з переважних композицій мономерів і/або реакційноздатних форполімерів, що не полімеризуються, згідно з даним винаходом містить: - олігомер епоксиакрилату - метилпентандіол диакрилат (MPDDA) - олігомер уретанакрилату - 2-гідрокси-2-метил-1-феніл-пропан-1-он або 1-гідрокси-циклогексил-фенілкетон. Композиція мономерів і/або реакційноздатних форполімерів, що не полімеризуються, може містити від 1 % до 10 % за масою фотоініціатора, переважно від 2 % до 8 % і більш переважно від 3 % до 6 %. Композицію мономерів і/або реакційноздатних форполімерів, що не полімеризуються, можна одержати шляхом простого змішування її компонентів за допомогою змішувача будь-якого типу. Отримана суміш є стабільною і її можна зберігати протягом декількох місяців при температурі навколишнього середовища й подалі від прямого сонячного світла. Композицію мономерів і/або реакційноздатних форполімерів, що не полімеризуються, повністю або частково наносять на облицювання панелі за допомогою роликового аплікатора, пензля або пульверизатора, або будь-якого іншого засобу, який дозволяє нанести на облицювання тонкий шар композиції. Таке нанесення можна здійснити під час або після виробництва панелі з гідравлічної в'яжучої речовини. Композицію мономерів і/або реакційноздатних форполімерів, що не полімеризуються, можна нанести в один або більше шарів. Загальна товщина зазначеної композиції, нанесеної на облицювання, переважно становить від 5 до 100 мікронів, більш переважно від 10 до 60 мікронів і ще більш переважно від 15 до 50 мікронів. Між шарами можна провести або не проводити полімеризацію. Згідно з переважним варіантом винаходу композицію мономерів і/або реакційноздатних форполімерів, що не полімеризуються, наносять у два шари по 20 мікронів при проведенні полімеризації між двома нанесеннями, замість нанесення одного єдиного шару в 40 мікронів. Полімеризація мономерів і/або реакційноздатних форполімерів відбувається під дією випромінювання, переважно під дією хвиль, довжина яких розташована у видимому ультрафіолетовому спектрі або довжина яких іще коротша. Також може бути передбачено, що полімеризація протікає під дією інфрачервоного випромінювання. Випромінювання викликає полімеризацію за рахунок реакцій конденсації або додавання попередників полімеру, зокрема випромінювання викликає зшивання попередників полімеру. Також може бути передбачено, що 5 UA 109808 C2 5 10 15 20 25 30 35 40 45 50 55 60 полімеризація протікає під дією електронного променя. У цьому випадку композиція мономерів і/або реакційноздатних форполімерів, що не полімеризуються, не містить фотоініціатора, оскільки енергії електронних променів достатньо для створення вільних радикалів, необхідних для полімеризації. Полімерну плівку переважно одержують шляхом полімеризації під дією ультрафіолетового випромінювання. Ультрафіолетові (УФ) промені дозволяють збудити або зруйнувати фотоініціатор і викликати утворення вільних радикалів або йонів, що призводить до полімеризації форполімеру з мономером. Полімеризацію можна провести при швидкості проходження під УФ лампою від 5 м/хв до 30 м/хв. Сумарна доза енергії, яку одержує (один раз або більше разів, за необхідності) композиція 2 мономерів і/або реакційноздатних форполімерів, переважно становить від 300 до 1200 мДж/см . Полімеризацію можна провести в присутності інертного газу, такого як азот, що уможливлює зменшення кількості фотоініціатора в композиції й так само зміцнення поверхні полімерної плівки. Полімеризація викликає утворення полімерної плівки. Така полімерна плівка переважно є безперервною. Згідно з першим варіантом зазначену полімерну плівку розміщають тільки на одній стороні панелі з гідравлічної в'яжучої речовини. Згідно з другим варіантом, 2 сторони панелі з гідравлічної в'яжучої речовини повністю або частково покриті полімерною плівкою. Зокрема, одна зі сторін панелі з гідравлічної в'яжучої речовини повністю покрита полімерною плівкою. Згідно з іншим варіантом винаходу, можна нанести дві або більше полімерних плівок, одну поверх іншої, на облицювання панелі з гідравлічної в'яжучої речовини. Відповідно, експлуатаційні характеристики панелі з гідравлічної в'яжучої речовини покращуються. Полімерна плівка також може містити протигрибковий агент, барвник, пігмент, агент або мінеральний наповнювач, який дозволяє покращити адгезію ущільнювального матеріалу або фарби, або будь-якого іншого поверхневого шару, здатного осаджуватися на панелі гідравлічної в'яжучої речовини (такої як, наприклад, кремнезем, карбонат кальцію, діоксид титану, карбонат магнію, сульфат кальцію, оксид магнію, гідроксид кальцію або порошкоподібна тверда фаза). Елемент згідно з даним винаходом, стійкий до повітропереносу та тепло- і гідропереносу в галузі будівництва, містить щонайменше один каркас. Такий каркас може бути допоміжним або основним. Зазначений каркас може бути виконаний із металу, волокнистого цементу, деревини, композиційного матеріалу або синтетичного матеріалу. Зазначений каркас може являти собою металеву конструкцію, вертикальний елемент конструкції або рейку. З'єднуючий компонент елементу згідно з даним винаходом може перебувати у верхніх частинах, у нижніх частинах або в бічних стиках, при цьому він забезпечує безперервність експлуатаційних функцій, що виконує фасад. Таку безперервність слід забезпечити навіть при впливі на будівлю відомих напружень, що дозволяє досягти передбачуваних характерних властивостей елементів і врахувати допустимі виробничі відхилення та відхилення при монтажі зазначених різних елементів. Зазначений з'єднуючий компонент дозволяє гарантувати максимальну герметизацію елементу згідно з даним винаходом. Зазначений з'єднуючий компонент можна вибрати зі з'єднуючого покриття, мастики (див., наприклад, NF DTU 44.1), бітумного покриття і самоклейкої стрічки, стійкої до повітропереносу та до тепло- і гідропереносу. У випадку з'єднуючого покриття, останнє може містити щонайменше мінеральні наповнювачі, воду, гідрофобний агент, протигрибковий агент і/або полімер. Гідрофобний агент може являти собою, наприклад, похідну кремнійорганічної сполуки. Такий агент, зокрема, здатний краще чинити опір руйнуючому впливу водяної пари. З'єднуюче покриття може також містити органічну зв'язуючу речовину, яка може диспергуватися у водній фазі, наприклад, полівінілацетатах і/або складних ефірах акрилової кислоти. Така зв'язуюча речовина дозволяє одержати покриття, досить еластичне для опору механічним напруженням, і одночасно забезпечити адгезійну міцність для досягнення хорошої адгезії на всій поверхні. Крім того, композиція покриття включає агент, що підвищує оброблюваність, зокрема водоутримуючий агент і загусник, наприклад, метилгідроксиетилцелюлозу. Елемент згідно з даним винаходом можна використовувати для одержання полегшеного фасаду, стелі, облицювання, ізоляційної системи або стіни, наприклад, розділяючої стіни, перегородки або контрфорсної стіни. Елемент згідно з даним винаходом можна використовувати для одержання полегшеного фасаду. У цьому випадку каркас, панель і з'єднуючий компонент з'єднують один із одним. Такий процес виконують, наприклад, при складанні панелей із будівельного гіпсу, покритих облицюванням, виконаним із картону зі з'єднуючим покриттям, для одержання обшивки будівлі, 6 UA 109808 C2 5 10 15 20 25 30 35 яка відокремлює зовнішню поверхню від внутрішньої поверхні, зокрема полегшених фасадів на каркасах, що не є несучими, або на несучих полегшених конструкціях. Загальноприйнятий метод будівництва полягає у встановленні гіпсових панелей на металевому каркасі, який містить горизонтальні рейки, прикріплені, наприклад, до основи, і вертикальні елементи конструкцій. Такий спосіб будівництва стін є порівняно простим і недорогим. Даний винахід відноситься до застосування елементу, стійкого до повітропереносу та теплоі гідропереносу, для одержання полегшеного фасаду, який містить щонайменше: - панель на основі гідравлічної в'яжучої речовини, зовнішня поверхня якої цілком або частково покрита полімерною плівкою, яка полімеризується під дією випромінювання; - каркас; - з'єднуючий компонент, непроникний для повітропереносу та для тепло- і гідропереносу; при цьому зазначений елемент не містить якого-небудь плівкового матеріалу, непроникного для повітропереносу та для тепло- і гідропереносу. Даний винахід також відноситься до полегшеного фасаду, який містить щонайменше один елемент, стійкий до повітропереносу та тепло- і гідропереносу в галузі будівництва, який містить: - панель на основі гідравлічної в'яжучої речовини, зовнішня поверхня якої цілком або частково покрита полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання; - каркас; - з'єднуючий компонент, стійкий до повітропереносу та до тепло- і гідропереносу; при цьому зазначений елемент не містить якого-небудь плівкового матеріалу, стійкого до повітропереносу та до тепло- і гідропереносу. Даний винахід також відноситься до застосування панелі на основі гідравлічної в'яжучої речовини, зовнішня поверхня якої цілком або частково покрита полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання, як пароізоляцією. Даний винахід також відноситься до застосування панелі на основі гідравлічної в'яжучої речовини, зовнішня поверхня якої цілком або частково покрита полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання, як захист від дощу. Даний винахід також відноситься до застосування панелі на основі гідравлічної в'яжучої речовини, зовнішня поверхня якої цілком або частково покрита полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання, як захист від вітру. Наступні приклади ілюструють винахід без обмеження його об'єму. Приклади 1 - Опис варіанта реалізації панелі на основі гідравлічної в'яжучої речовини з полімерною плівкою, отриманою шляхом полімеризації під дією УФ Наступні хімічні сполуки використовували для одержання панелі на основі гідравлічної в'яжучої речовини, яка застосовується в елементі згідно з даним винаходом: . Найменування марки . Хімічна назва 1M Photomer * 6010 Олігомер уретанакрилату iM Photomer * 4071 F Метилпентандіол діакрилат (MPDDA) 1M Photomer *3016F Олігомер епоксиакрилату 1M¥ Darocur 1173 2-гідрокси-2-метил-1 -феніл-пропан-1 -он 1M Irgacure * 184 1-гідрокси-циклогексил-фенілкетон * Photomer забезпечені компанією IGM Resins. Darocur та Irgacure забезпечені компанією Ciba. 40 Склад композиції (% за масою) Склади* Photomer™ 6010 Photomer™ 6891 iM Photomer 4071 1M Photomer 3016 Photomer™ 1173 1M Irgacure * 184 A 70 25 5 B 70 10 15 5 *y відсотках за масою 7 C 85 10 5 D 70 10 15 5 E F 60 23 12 74 21 5 5 UA 109808 C2 5 10 15 20 25 30 Сполуки обраного складу завантажували до змішувача, потім перемішували при температурі навколишнього середовища до одержання гомогенної суміші. Отримана суміш була стабільною і могла зберігатися протягом декількох місяців при температурі навколишнього середовища й подалі від прямого сонячного світла. Зазначену суміш наносили на облицювання стандартних гіпсових панелей типу ВА13 за допомогою роликового аплікатора, а потім залишали полімеризуватися під дією УФ випромінювання. УФ дозволяє руйнувати фотоініціатор, що призводить до полімеризації акрилових функціональних груп. Полімеризацію проводили при швидкості проходження під УФ лампою від 5 м/хв до 30 м/хв, отримана доза енергії була достатньою для забезпечення найбільш повної можливої полімеризації та запобігання будь-якому адгезивному впливу на поверхню полімерної плівки. 2 - Випробування на старіння шляхом впливу на панель УФ і вологістю: Проводили випробування на старіння шляхом впливу УФ і вологістю в Q-UV установці, такій як установка, що застосовується в стандарті ISO-11507, або шляхом впливу поганою погодою та сонцем протягом декількох місяців поза приміщенням при щоденному зволоженні водою протягом 2 годин і продемонстрували дуже хороший опір складів А - F. Зокрема, склад D не проявляв якої-небудь видимої зміни після 4 місяців впливу. Склади Ε і F були менш в'язкими, їхня виміряна в'язкість становила порядку 1700 мПа-с (Брукфільд LVT) у порівнянні з приблизно 4000 мПа·с для складів А - D. Після полімеризації під впливом У Φ випромінювання, склади Ε і F утворювали полімерні плівки, які були більш еластичними, ніж плівки, утворені складами А - D. Нанесення першого шару складу F з наступною його полімеризацією, а потім нанесення другого шару складу D або Ε з наступною його полімеризацією дозволило одержати полімерну плівку, яка була більш еластичною та дуже стійкою. Склад D був нанесений у два послідовні шари - відповідно 25 мікронів і 19 мікронів (загальна товщина = 44 мікронів). Полімеризацію проводили після нанесення кожного шару шляхом проходження під УФ ртутною лампою при номінальній потужності 80 Вт/см. Швидкість проходження перед лампою становила 7 м/хв і реальна доза, яку одержувала композиція 2 зазначеного складу, становила 524 мДж/см при кожному проходженні. Пробу, покриту полімерною плівкою, піддавали впливу поганої погоди на відкритому повітрі при примусовому зволоженні протягом двох годин на день. Експлуатаційні характеристики та опір полімерної плівки оцінювали шляхом вимірювання водопоглинання за допомогою випробування Кобба. Склад D 45 75 105 1,33 3,0 25,0 Контроль (без полімерної плівки) 160 779 * Тривалість впливу в днях 2 Випробування Кобба (водопоглинання в г/см ) 2 Випробування Кобба (водопоглинання в г/см ) * Контрольна проба руйнувалася в умовах впливу через 105 днів, і вимірювання через 105 днів були неможливими 35 40 45 50 ФОРМУЛА ВИНАХОДУ 1. Повітронепроникний, термостійкий і водостійкий елемент полегшеного фасаду, який відрізняється тим, що містить: панель на основі гідравлічної в'яжучої речовини, причому зовнішня поверхня панелі цілком або частково покрита полімерною плівкою, отриманою шляхом полімеризації під дією випромінювання; каркас; повітронепроникний, термостійкий і водостійкий з'єднуючий компонент; при цьому зазначений елемент не містить яку-небудь повітронепроникну, термостійку і водостійку мембрану, при цьому гідравлічна в'яжуча речовина являє собою гідравлічну в'яжучу речовину на основі сульфату кальцію. 2. Елемент за п. 1, який відрізняється тим, що композиція для отримання полімерної плівки містить олігомер епоксіакрилату, метилпентандіол діакрилат (MPDDA), олігомер уретанакрилату та 2-гідрокси-2-метил-1-фенілпропан-1-он або 1-гідроксициклогексилфенілкетон. 3. Елемент за п. 1 або п. 2, який відрізняється тим, що панель на основі гідравлічної в'яжучої речовини являє собою панель із будівельного гіпсу. 8 UA 109808 C2 5 10 15 4. Елемент за будь-яким із попередніх пунктів, який відрізняється тим, що полімерна плівка отримана шляхом полімеризації під дією ультрафіолетового випромінювання. 5. Елемент за будь-яким із попередніх пунктів, який відрізняється тим, що каркас виконаний із металу, волокнистого цементу, деревини, композиційного матеріалу або синтетичного матеріалу. 6. Елемент за будь-яким із попередніх пунктів, який відрізняється тим, що з'єднуючий компонент являє собою повітронепроникне, термостійке і водостійке з'єднуюче покриття, мастику, бітумне покриття або самоклеючу стрічку. 7. Елемент за будь-яким із попередніх пунктів, який відрізняється тим, що з'єднуючий компонент являє собою з'єднуюче покриття, яке містить щонайменше мінеральні наповнювачі, воду, гідрофобний агент, протигрибковий агент і/або полімер. 8. Застосування елемента за будь-яким із пп. 1-7 для виготовлення полегшеного фасаду. 9. Застосування за п. 8, яке відрізняється тим, що елемент виконує функцію пароізоляції. 10. Застосування за п. 8, яке відрізняється тим, що елемент виконує функцію захисту від дощу. 11. Застосування за п. 8, яке відрізняється тим, що елемент виконує функцію захисту від вітру. 12. Полегшений фасад, який відрізняється тим, що містить щонайменше один елемент за будь-яким із пп. 1-7. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
