Блок з дверцями для шафи-вітрини

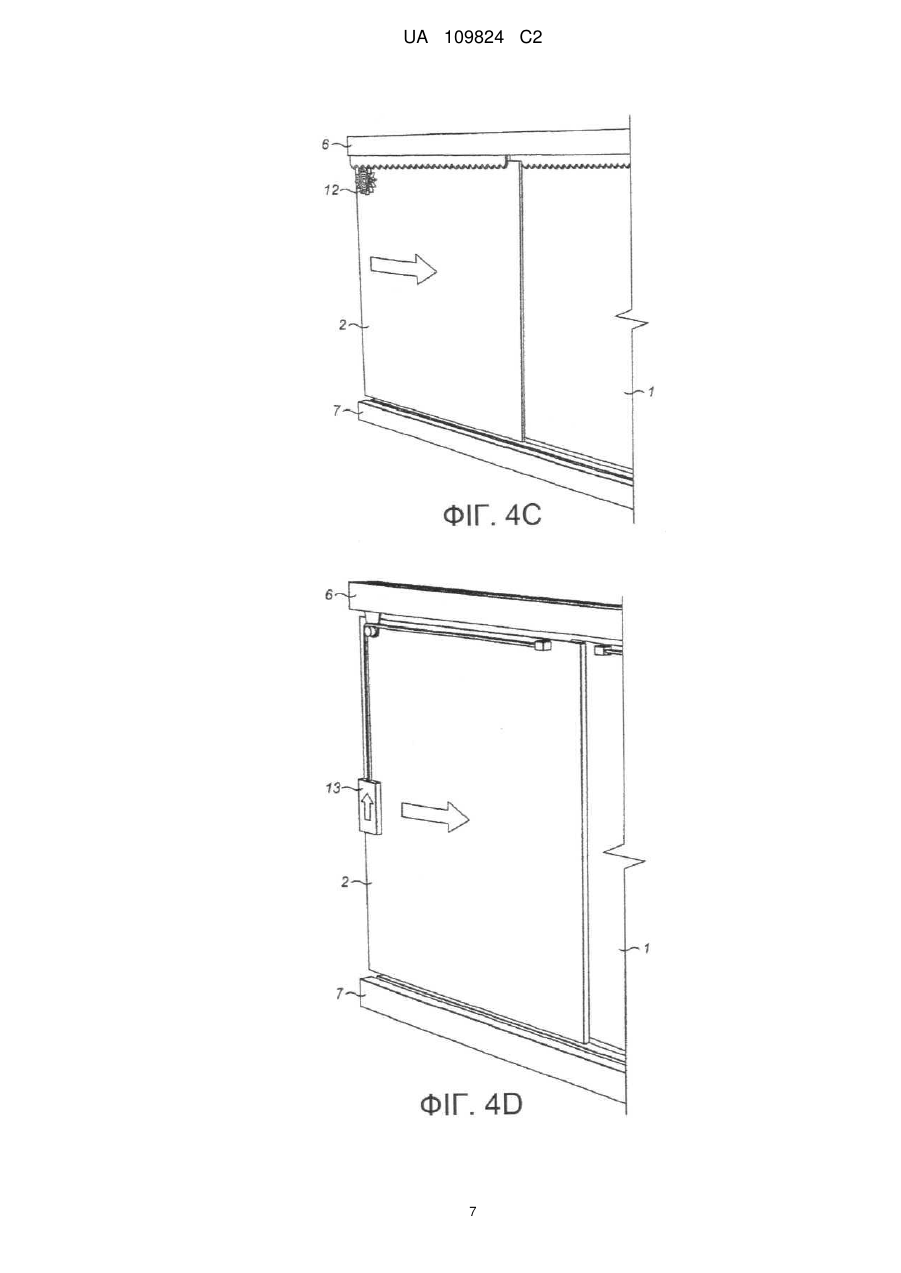

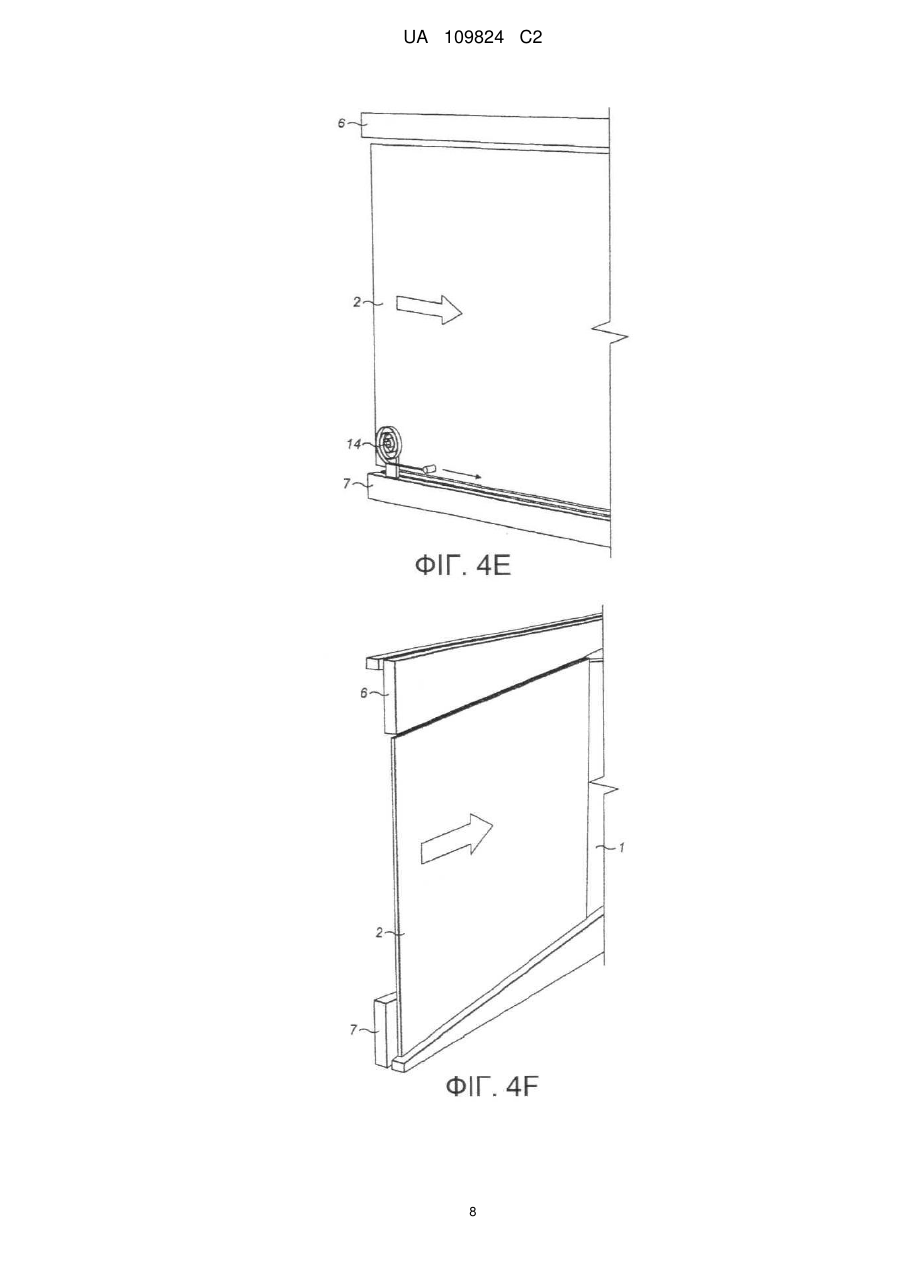

Реферат: Блок з дверцями містить каркас для утримування під час використання принаймні двох ковзних дверець. З'єднувальні засоби вибірково з'єднують дві дверці так, що, коли перші дверці відкриваються, то вони з'єднуються з другими дверцями також для відкривання їх і, коли другі дверці відкриваються, то з'єднувальні засоби роз'єднуються так, що перші дверці залишаються закритими. UA 109824 C2 (12) UA 109824 C2 UA 109824 C2 5 10 15 20 25 30 35 40 45 50 55 Представлений винахід відноситься до дверець шафи-вітрини. Зокрема, він відноситься до дверець шафи-вітрини для використання в сфері роздрібної торгівлі для демонстрації товарів. Останнім часом для органів влади був стимул обмежити демонстрацію певних товарів в сфері роздрібної торгівлі з одночасним дозволом їх продажу покупцеві. Наприклад, певні органи влади накладають обмеження на можливість роздрібних торговців демонструвати тютюнові вироби. Введення таких обмежень може створювати труднощі для роздрібних торгівців. По-перше, багато підприємців здійснили великі інвестиції у шафи-вітрини для демонстрації таких товарів і зіткнулися з потенційною потребою у заміні таких шаф-вітрин для дотримання вимог таких обмежень. Окрім того, обмеження на демонстрацію товарів можуть перешкоджати роздрібному торгівцю повідомляти покупцеві про нові або кращі товари. Окрім того, без належних шаф-вітрин на місці для утримування таких товарів роздрібному торгівцю може бути важко запобігати демонстрації товарів увесь час за виключенням, коли товар одержують для продажу покупцеві, дозволяючи роздрібному торгівцю порушувати обмеження. Представлений винахід робить спробу вирішити вищезгадані та інші проблеми. Документ US 2584874 розкриває блок з дверцями для шафи-вітрини з каркасом, який утримує дві ковзні дверці. Згідно з представленим винаходом надається блок з дверцями для шафи-вітрини, який містить: каркас, який утримує принаймні дві ковзні дверці, так, що дверці можуть ковзати між відкритим і закритим положенням, і вони закривають різні секції в каркасі, при цьому дверці зміщені одне відносно іншого в напрямі, перпендикулярно до напряму ковзання принаймні одного з них; і з'єднувальні засоби для з'єднання двох дверець так, що, коли перша з них відкривається, то з'єднувальні засоби зчіплюються з другою дверцею також для її відкривання і, коли друга з них відкривається, то з'єднувальні засоби розблоковуються так, що перша дверця залишається закритою і при цьому дверці включають верхню і нижню дверцю. Дверці можуть встановлюватися одна поблизу іншої і так, що вони ковзають в одному і тому ж напрямі. З'єднувальні засоби можуть бути зубцем і виїмкою, що дозволяє двом дверцям з'єднуватися між собою, при цьому, коли друга дверця відкривається, то перша дверця також відкривається і від'єднується від неї. Каркас може виконуватися таким чином, що він може шляхом перероблення застосовуватися до стандартної шафи-вітрини. Блок з дверцями може додатково оснащуватися одним або більшою кількістю механізмів для закривання дверець для надання можливості автоматичного закривання однієї або більшої кількості дверець. Механізм для закривання дверець може включати один або більшу кількість механізмів, вибраних серед гідравлічного механізму для закривання дверець, механізму для закривання дверець із зміщеним центром ваги, навантаженого шківу, храпового механізму і пружини, або механізму, який приводиться в дію спіральною пружиною. Переважно дверці виготовляються з непрозорого матеріалу. Блок з дверцями і/або каркас, і/або дверці можуть виконуватися таким чином, що до них може легко кріпитися матеріал, орієнтований на рекламу або демонстрацію товару. За допомогою блоку з дверцями представленого винаходу роздрібний торговець може вибірково на автоматичній основі демонструвати покупцеві різні товари з одночасною можливістю діставання товару, запрошеного покупцем. Окрім того, роздрібний торговець може дотримуватися вимог щодо обмежень на демонстрацію товарів за допомогою модифікації блоку з дверцями представленого винаходу без встановлення цілком нових шаф-вітрин. Роздрібний торговець також може гарантувати завдяки автоматичному закриванню дверець демонстрацію продукту тільки при доступі до нього так, що дверці не можуть необережно залишатися відкритими і товари не можуть безперервно демонструватися. Приклади представленого винаходу будуть тепер описуватися з посиланням на супровідні креслення, на яких: Фігура 1 зображає вид спереду блоку з дверцями згідно з представленим винаходом; Фігури 2А і 2В зображають відкриті положення блоку з дверцями з фігури 1; Фігура 3 зображає альтернативну конфігурацію представленого винаходу, у якому передбачається чотири ковзні дверці; Фігури 4А - 4F зображають різні альтернативні довільні автоматичні механізми для закривання дверець, які можуть використовуватися як частина представленого винаходу; 1 UA 109824 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 5 зображає альтернативну конфігурацію каркасу з прихованими з'єднувальними засобами; і Фігура 6 зображає детальний вид поперечного перерізу подальшої конфігурації з прихованими з'єднувальними засобами. Посилаючись на фігуру 1, бачимо, що блок з дверцями згідно з представленим винаходом складається з каркасу, сформованого з верхніх і нижніх елементів 6 та бічних елементів 8. Елементи 6 і 8 можуть під час використання кріпитися до каркасу шафи-вітрини, яка транспортується як блок, або можуть альтернативно виконуватися для модифікації з підгонкою до існуючої шафи-вітрини, яка вже встановлена. У цьому прикладі елементи 6 і 8 каркасу утримують зафіксовані дверці 1, 4, які виготовлені з непрозорого матеріалу. Вони також утримують рейки 7 і ковзні дверці 2, 3. Ковзні дверці 2, 3 ковзають по рейках 7 між закритими положеннями, як зображено на фігурі 1, і відкритими положеннями, як зображено на фігурах 2а і 2b. Знову ж таки, дверці 2, 3 виготовлені з непрозорого матеріалу. Коли дверці перебувають у закритому положенні і коли блок встановлений, то вмісти шафи-вітрини, до якої кріпляться елементи 6, 8 каркасу, не видимі для покупця. З'єднувальний елемент 5 формується на краях дверець 2, 3, які примикають одна до іншої. Як можна побачити на фігурах, верхня 2 і нижня дверця 3 закривають різні отвори в каркасі, при цьому дверці 2, 3 зміщені одна відносно іншої в напрямі, перпендикулярному до напряму їх ковзання. У прикладі з фігури 1 зубець і виїмка виконані так, що, під час використання, коли верхня дверця 2 ковзає у відкрите положення, зубець і виїмка роз'єднуються і відкривається тільки верхня дверця 2. Однак, вони виконані також так, що, коли нижня дверця 3 відкривається, то зубець і виїмка зчіплюються, а верхня дверця 2 відкривається. Ця конфігурація гарантує роздрібному торгівцю можливість поміщати товари найвигіднішим чином для оперування ними на полицях і в стосі з можливістю бачити потребу заміни вмісту будь-де в шафі-вітрині. Зазвичай, буде зрозумілим, що можуть передбачатися альтернативні механізми з зубцем і виїмкою. Наприклад, на фігурах 1, 2А і 2В зображена проста уступчаста конфігурація, проте виїмка може мати трикутну форму. Також буде зрозумілим, що може передбачатися складніший механізм з'єднання для виконання тих же функцій. Необхідно також відзначити, що з'єднання між двома дверцями може виконуватися альтернативним чином так, що нижня дверця завжди відкривається навіть, коли верхня дверця відкрита. Фігура 3 зображає альтернативний варіант, у якому замість фіксованих дверець 1, 4 передбачається другий набір ковзних дверець і відповідний зубець та виїмка між такими дверцями. У цьому випадку, цей другий набір дверець може ковзати за перший набір відкривальних дверець для надання можливості доступу до наступної ділянки шафи-вітрини і виконує ті ж функції що й у першому прикладі. Як зазначено вище, на одній або більшій кількості ковзних дверець може встановлюватися засіб для гарантії їх автоматичного закривання, коли до них не отримують доступ. Фігури 4А - 4F зображають різні приклади засобів для закривання дверець, які могли б використовуватися для досягання цієї цілі. Наприклад, фігура 4А зображає гідравлічний циліндр 10, розташований на ковзній дверці у закритому положенні. Фігура 4В зображає навантажений засіб 11 з шарнірним кріпленням, який знову зміщує ковзну дверцю у закрите положення. Фігура 4С зображає храповий механізм 12 з пружиною, а фігура 4D зображає навантажений засіб 13 з шківом. Фігура 4Е зображає спіральну пружину 14, яка випрямляється і досягає тих же цілей. Альтернативний трохи складніший засіб зображений на фігурі 4F, завдяки чому для дверці передбачається нахилена рейка 7 так, що вона зміщується у своє закрите положення своєю власною вагою. В конструкції з фігури 1 чітко видно з'єднувальний засіб 5. Фігура 5 зображає альтернативний каркас, який дозволяє приховувати з'єднувальний засіб 5. Компоненти, які відповідають компонентам на фігурі 1, мають ідентичні позиційні позначення. Як можна побачити із збільшених видів фігури 5, середня рейка 7 має проміжок 20, сформований двома протилежними планками 21 і 22. Простір 20 потім дозволяє другій парі дверець 1, 4 розташовувати в ньому з'єднувальний засіб 5 і приховувати його однією планкою 22 середньої рейки 7. Фігура 6 зображає альтернативну конструкцію, у якій середня рейка 7 утримує другу пару дверець 1, 4 і має з'єднувальний засіб 5, який проходить до задньої частини середньої рейки 7 і як такий прихований. Буде зрозумілим, що будь-яка з ілюстративних конструкцій на фігурі 5 або 6 могла б використовуватися для будь-якого з раніше наведених прикладів із забезпеченням приховування з'єднувального засобу 5. 2 UA 109824 C2 5 Як буде зрозумілим з вищенаведеного опису, представлений винахід надає набір дверець шафи-вітрини, який дозволяє роздрібному торгівцю просто і ефективно дотримуватися змін в законодавстві стосовно демонстрації певних товарів. Він також дозволяє роздрібному торгівцю поміщати товари найвигіднішим способом для оперування ними на полицях і в стосі і дозволяє відслідковувати вміст в шафі-вітрині. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 1. Блок з дверцями для шафи-вітрини, який містить каркас, який виконаний з можливістю утримування принаймні двох ковзних дверець з наданням можливості дверцям ковзати між відкритим і закритим положеннями, і при цьому дверці виконані з можливістю закривання різних секцій в каркасі, при цьому дверці зміщені одні відносно інших в напрямі, перпендикулярно до напряму ковзання принаймні одних з них; і з'єднувальні засоби для з'єднання двох дверець так, що, при відкриванні перших дверець, з'єднувальні засоби мають можливість з'єднуватися з другими дверцями також для відкривання їх і, при відкриванні других дверець, з'єднувальні засоби мають можливість роз'єднуватися з полишенням перших дверець закритими і при цьому дверці включають верхні і нижні дверці. 2. Блок з дверцями за п. 1, який відрізняється тим, що дверці розташовані поруч одні з іншими. 3. Блок з дверцями за п. 1 або 2, який відрізняється тим, що дверці розташовані з можливістю ковзання в однаковому напрямі. 4. Блок з дверцями за будь-яким із пп. 1-3, який відрізняється тим, що з'єднувальні засоби включають зубець і виїмку, які виконані з можливістю з'єднання між собою двох дверець, де, при відкриванні других дверець, перші дверці здатні відкриватися і від'єднуватися від других дверець. 5. Блок з дверцями за будь-яким попереднім пунктом, який відрізняється тим, що каркас виконаний з можливістю застосування до стандартної шафи-вітрини. 6. Блок з дверцями за будь-яким попереднім пунктом, який відрізняється тим, що додатково містить один або більшу кількість механізмів для закривання дверець для надання можливості автоматичного закривання одних або більшої кількості дверець. 7. Блок з дверцями за будь-яким попереднім пунктом, який відрізняється тим, що механізм для закривання дверець включає один або більшу кількість механізмів, вибраних серед гідравлічного механізму для закривання дверець, механізму для закривання дверець із зміщеним центром ваги, навантаженого шківу, храпового механізму з пружиною або механізму, який виконаний з можливістю приведення в дію спіральною пружиною. 8. Блок з дверцями за будь-яким попереднім пунктом, який відрізняється тим, що дверці виготовлені з непрозорого матеріалу. 9. Блок з дверцями за будь-яким попереднім пунктом, який відрізняється тим, що виконаний з можливістю кріплення до нього матеріалу для реклами або демонстрації товару. 10. Блок з дверцями за будь-яким попереднім пунктом, який відрізняється тим, що з'єднувальні засоби приховані елементом, встановленим на каркасі. 11. Шафа-вітрина, яка містить секцію, яка містить одну або більшу кількість полиць, і додатково містить блок з дверцями за будь-яким попереднім пунктом, утримуваний на секції. 3 UA 109824 C2 4 UA 109824 C2 5 UA 109824 C2 6 UA 109824 C2 7 UA 109824 C2 8 UA 109824 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
