Комутаційний пристрій

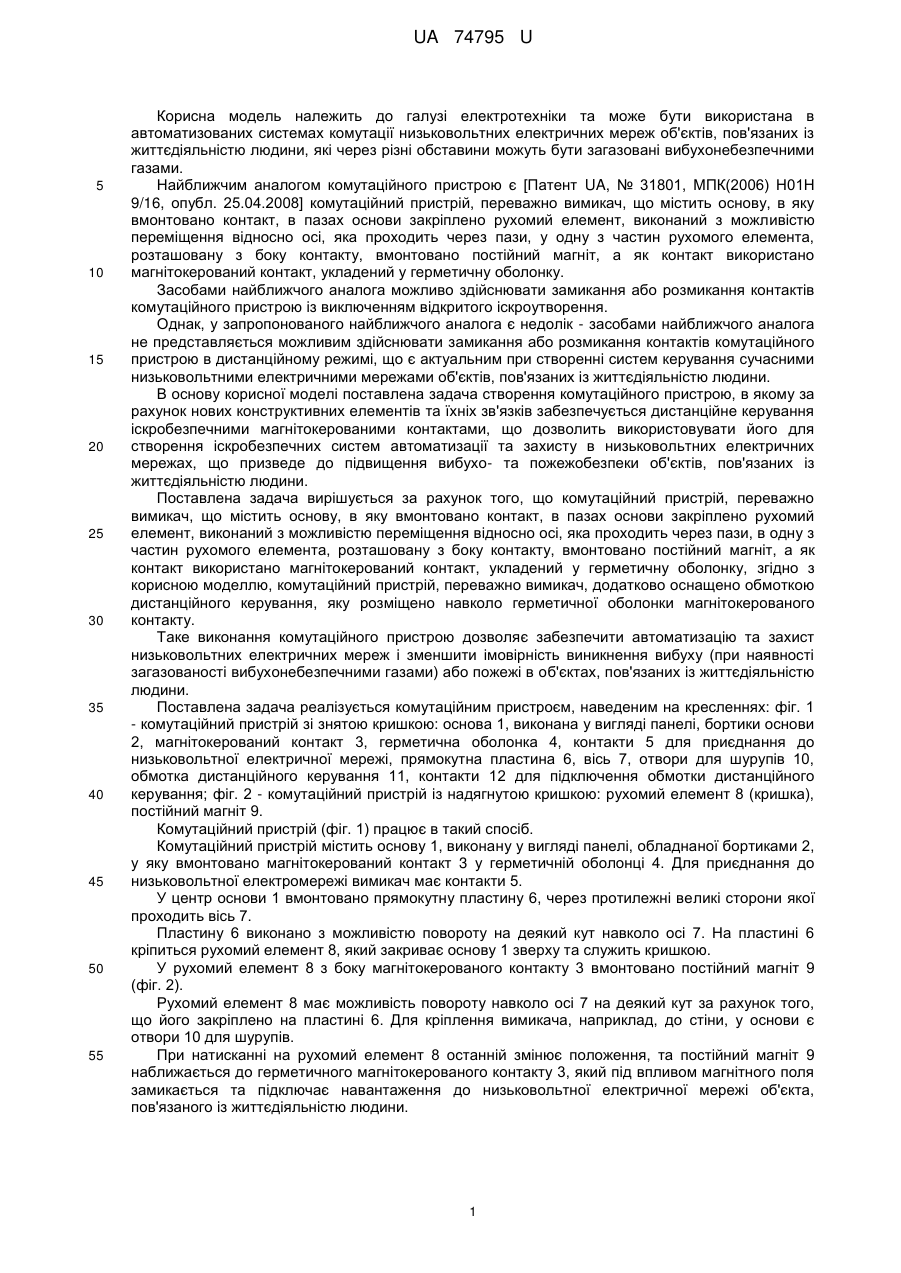

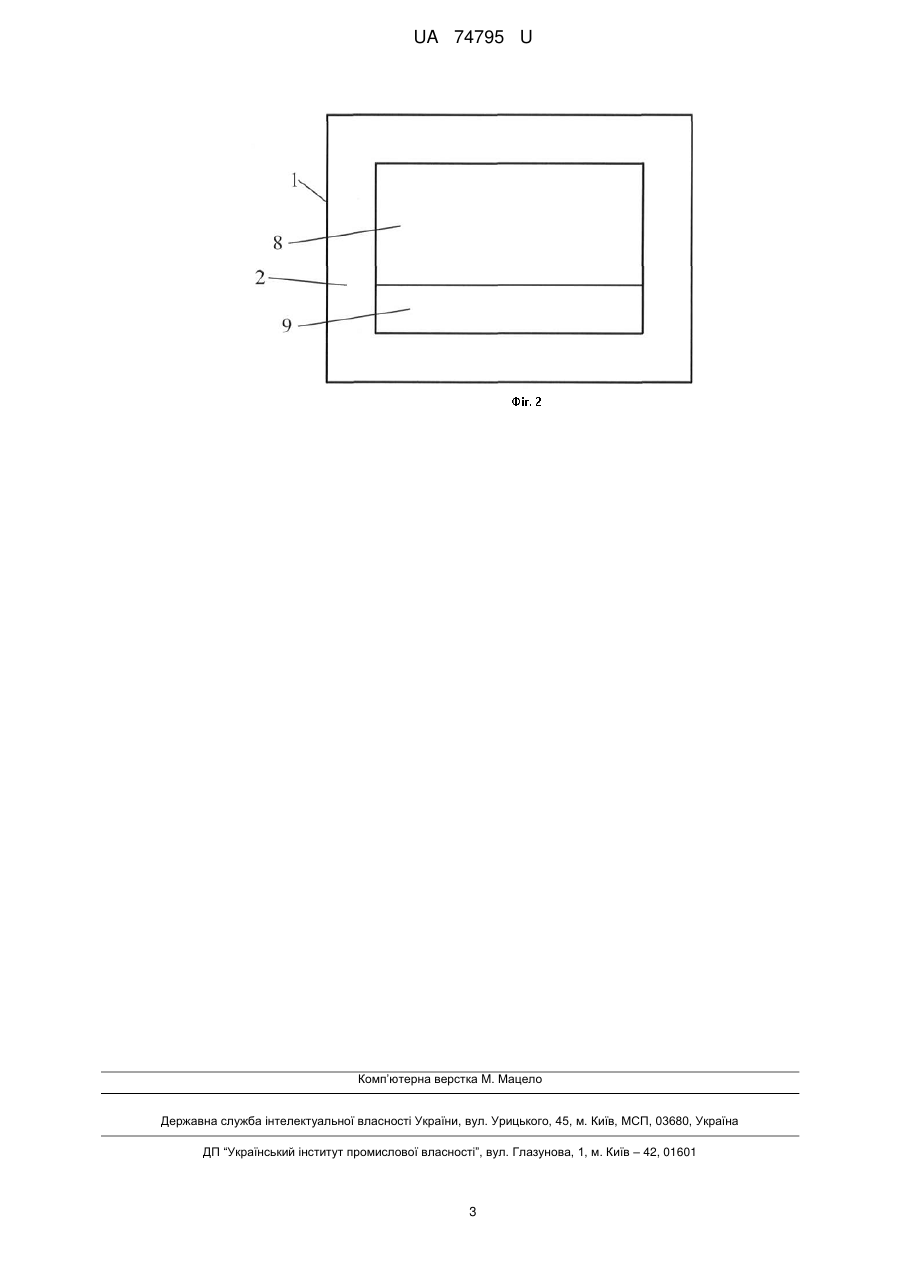

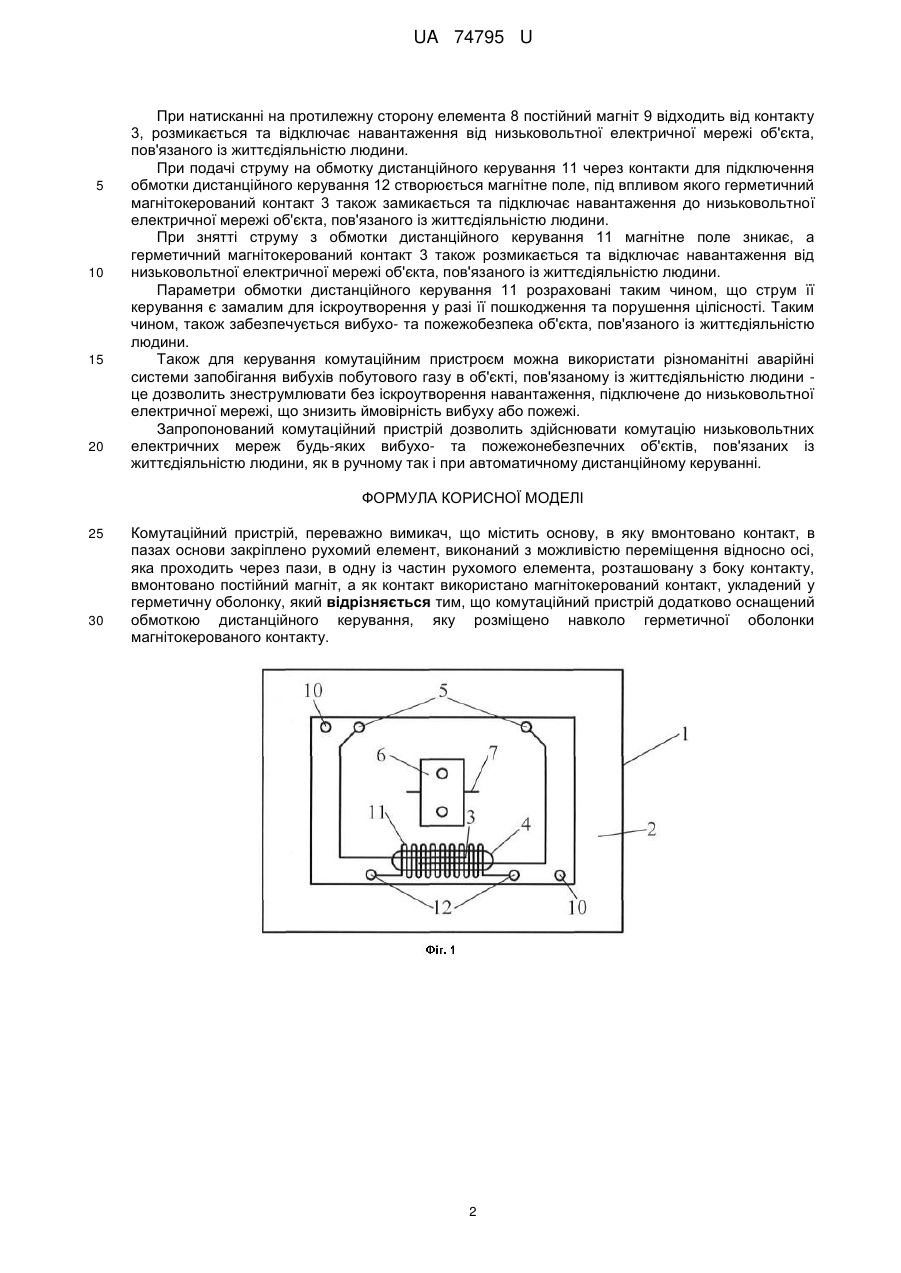

Реферат: Комутаційний пристрій містить основу, в яку вмонтовано контакт, в пазах основи закріплено рухомий елемент, виконаний з можливістю переміщення відносно осі, яка проходить через пази, в одну із частин рухомого елемента, розташовану з боку контакту, вмонтовано постійний магніт. При цьому як контакт використаний магнітокерований контакт, укладений у герметичну оболонку, навколо якої розміщено обмотку дистанційного керування. UA 74795 U (54) КОМУТАЦІЙНИЙ ПРИСТРІЙ UA 74795 U UA 74795 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електротехніки та може бути використана в автоматизованих системах комутації низьковольтних електричних мереж об'єктів, пов'язаних із життєдіяльністю людини, які через різні обставини можуть бути загазовані вибухонебезпечними газами. Найближчим аналогом комутаційного пристрою є [Патент UA, № 31801, МПК(2006) Н01Н 9/16, опубл. 25.04.2008] комутаційний пристрій, переважно вимикач, що містить основу, в яку вмонтовано контакт, в пазах основи закріплено рухомий елемент, виконаний з можливістю переміщення відносно осі, яка проходить через пази, у одну з частин рухомого елемента, розташовану з боку контакту, вмонтовано постійний магніт, а як контакт використано магнітокерований контакт, укладений у герметичну оболонку. Засобами найближчого аналога можливо здійснювати замикання або розмикання контактів комутаційного пристрою із виключенням відкритого іскроутворення. Однак, у запропонованого найближчого аналога є недолік - засобами найближчого аналога не представляється можливим здійснювати замикання або розмикання контактів комутаційного пристрою в дистанційному режимі, що є актуальним при створенні систем керування сучасними низьковольтними електричними мережами об'єктів, пов'язаних із життєдіяльністю людини. В основу корисної моделі поставлена задача створення комутаційного пристрою, в якому за рахунок нових конструктивних елементів та їхніх зв'язків забезпечується дистанційне керування іскробезпечними магнітокерованими контактами, що дозволить використовувати його для створення іскробезпечних систем автоматизації та захисту в низьковольтних електричних мережах, що призведе до підвищення вибухо- та пожежобезпеки об'єктів, пов'язаних із життєдіяльністю людини. Поставлена задача вирішується за рахунок того, що комутаційний пристрій, переважно вимикач, що містить основу, в яку вмонтовано контакт, в пазах основи закріплено рухомий елемент, виконаний з можливістю переміщення відносно осі, яка проходить через пази, в одну з частин рухомого елемента, розташовану з боку контакту, вмонтовано постійний магніт, а як контакт використано магнітокерований контакт, укладений у герметичну оболонку, згідно з корисною моделлю, комутаційний пристрій, переважно вимикач, додатково оснащено обмоткою дистанційного керування, яку розміщено навколо герметичної оболонки магнітокерованого контакту. Таке виконання комутаційного пристрою дозволяє забезпечити автоматизацію та захист низьковольтних електричних мереж і зменшити імовірність виникнення вибуху (при наявності загазованості вибухонебезпечними газами) або пожежі в об'єктах, пов'язаних із життєдіяльністю людини. Поставлена задача реалізується комутаційним пристроєм, наведеним на кресленнях: фіг. 1 - комутаційний пристрій зі знятою кришкою: основа 1, виконана у вигляді панелі, бортики основи 2, магнітокерований контакт 3, герметична оболонка 4, контакти 5 для приєднання до низьковольтної електричної мережі, прямокутна пластина 6, вісь 7, отвори для шурупів 10, обмотка дистанційного керування 11, контакти 12 для підключення обмотки дистанційного керування; фіг. 2 - комутаційний пристрій із надягнутою кришкою: рухомий елемент 8 (кришка), постійний магніт 9. Комутаційний пристрій (фіг. 1) працює в такий спосіб. Комутаційний пристрій містить основу 1, виконану у вигляді панелі, обладнаної бортиками 2, у яку вмонтовано магнітокерований контакт 3 у герметичній оболонці 4. Для приєднання до низьковольтної електромережі вимикач має контакти 5. У центр основи 1 вмонтовано прямокутну пластину 6, через протилежні великі сторони якої проходить вісь 7. Пластину 6 виконано з можливістю повороту на деякий кут навколо осі 7. На пластині 6 кріпиться рухомий елемент 8, який закриває основу 1 зверху та служить кришкою. У рухомий елемент 8 з боку магнітокерованого контакту 3 вмонтовано постійний магніт 9 (фіг. 2). Рухомий елемент 8 має можливість повороту навколо осі 7 на деякий кут за рахунок того, що його закріплено на пластині 6. Для кріплення вимикача, наприклад, до стіни, у основи є отвори 10 для шурупів. При натисканні на рухомий елемент 8 останній змінює положення, та постійний магніт 9 наближається до герметичного магнітокерованого контакту 3, який під впливом магнітного поля замикається та підключає навантаження до низьковольтної електричної мережі об'єкта, пов'язаного із життєдіяльністю людини. 1 UA 74795 U 5 10 15 20 При натисканні на протилежну сторону елемента 8 постійний магніт 9 відходить від контакту 3, розмикається та відключає навантаження від низьковольтної електричної мережі об'єкта, пов'язаного із життєдіяльністю людини. При подачі струму на обмотку дистанційного керування 11 через контакти для підключення обмотки дистанційного керування 12 створюється магнітне поле, під впливом якого герметичний магнітокерований контакт 3 також замикається та підключає навантаження до низьковольтної електричної мережі об'єкта, пов'язаного із життєдіяльністю людини. При знятті струму з обмотки дистанційного керування 11 магнітне поле зникає, а герметичний магнітокерований контакт 3 також розмикається та відключає навантаження від низьковольтної електричної мережі об'єкта, пов'язаного із життєдіяльністю людини. Параметри обмотки дистанційного керування 11 розраховані таким чином, що струм її керування є замалим для іскроутворення у разі її пошкодження та порушення цілісності. Таким чином, також забезпечується вибухо- та пожежобезпека об'єкта, пов'язаного із життєдіяльністю людини. Також для керування комутаційним пристроєм можна використати різноманітні аварійні системи запобігання вибухів побутового газу в об'єкті, пов'язаному із життєдіяльністю людини це дозволить знеструмлювати без іскроутворення навантаження, підключене до низьковольтної електричної мережі, що знизить ймовірність вибуху або пожежі. Запропонований комутаційний пристрій дозволить здійснювати комутацію низьковольтних електричних мереж будь-яких вибухо- та пожежонебезпечних об'єктів, пов'язаних із життєдіяльністю людини, як в ручному так і при автоматичному дистанційному керуванні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Комутаційний пристрій, переважно вимикач, що містить основу, в яку вмонтовано контакт, в пазах основи закріплено рухомий елемент, виконаний з можливістю переміщення відносно осі, яка проходить через пази, в одну із частин рухомого елемента, розташовану з боку контакту, вмонтовано постійний магніт, а як контакт використано магнітокерований контакт, укладений у герметичну оболонку, який відрізняється тим, що комутаційний пристрій додатково оснащений обмоткою дистанційного керування, яку розміщено навколо герметичної оболонки магнітокерованого контакту. 2 UA 74795 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
