Шафа-вітрина та набір для шафи-вітрини

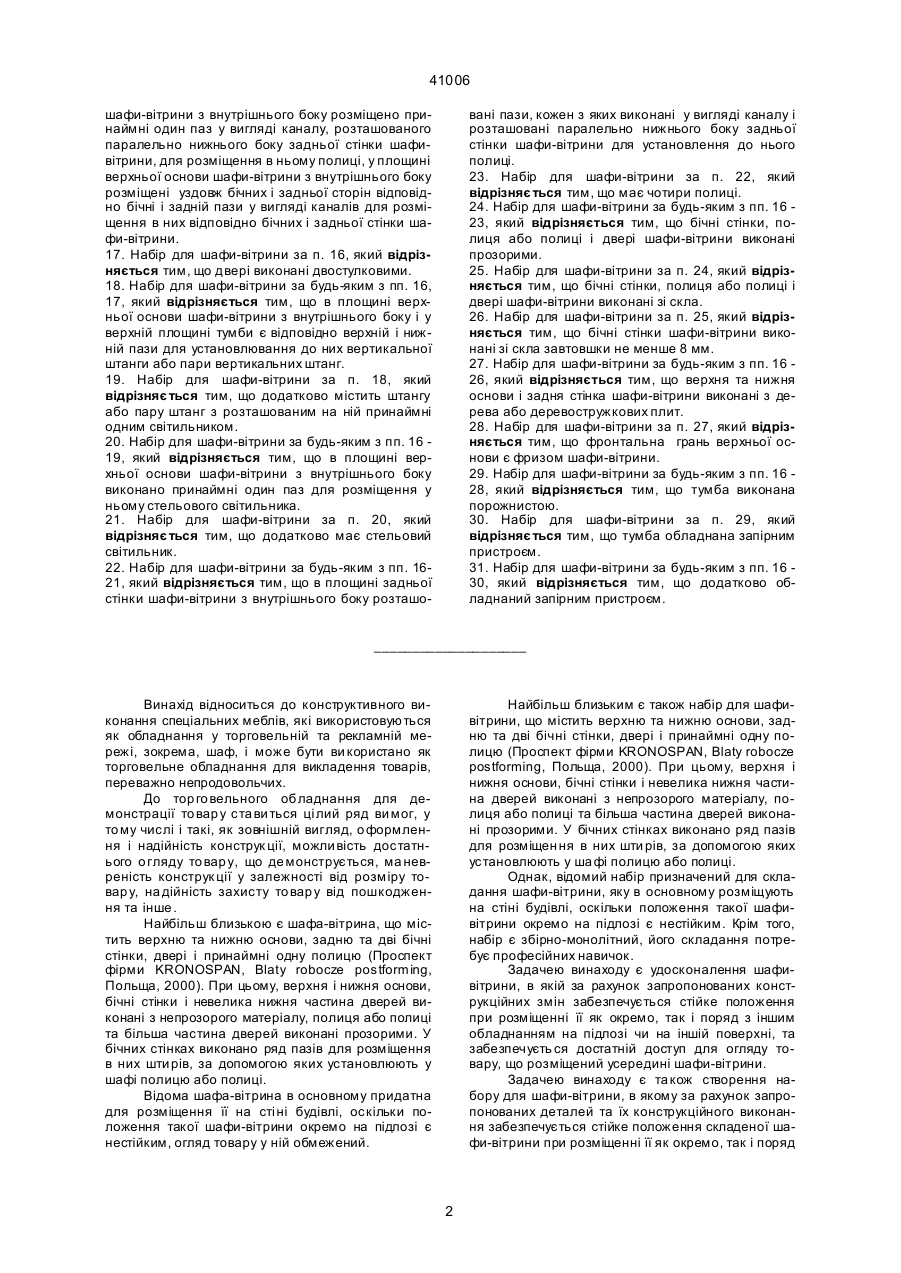

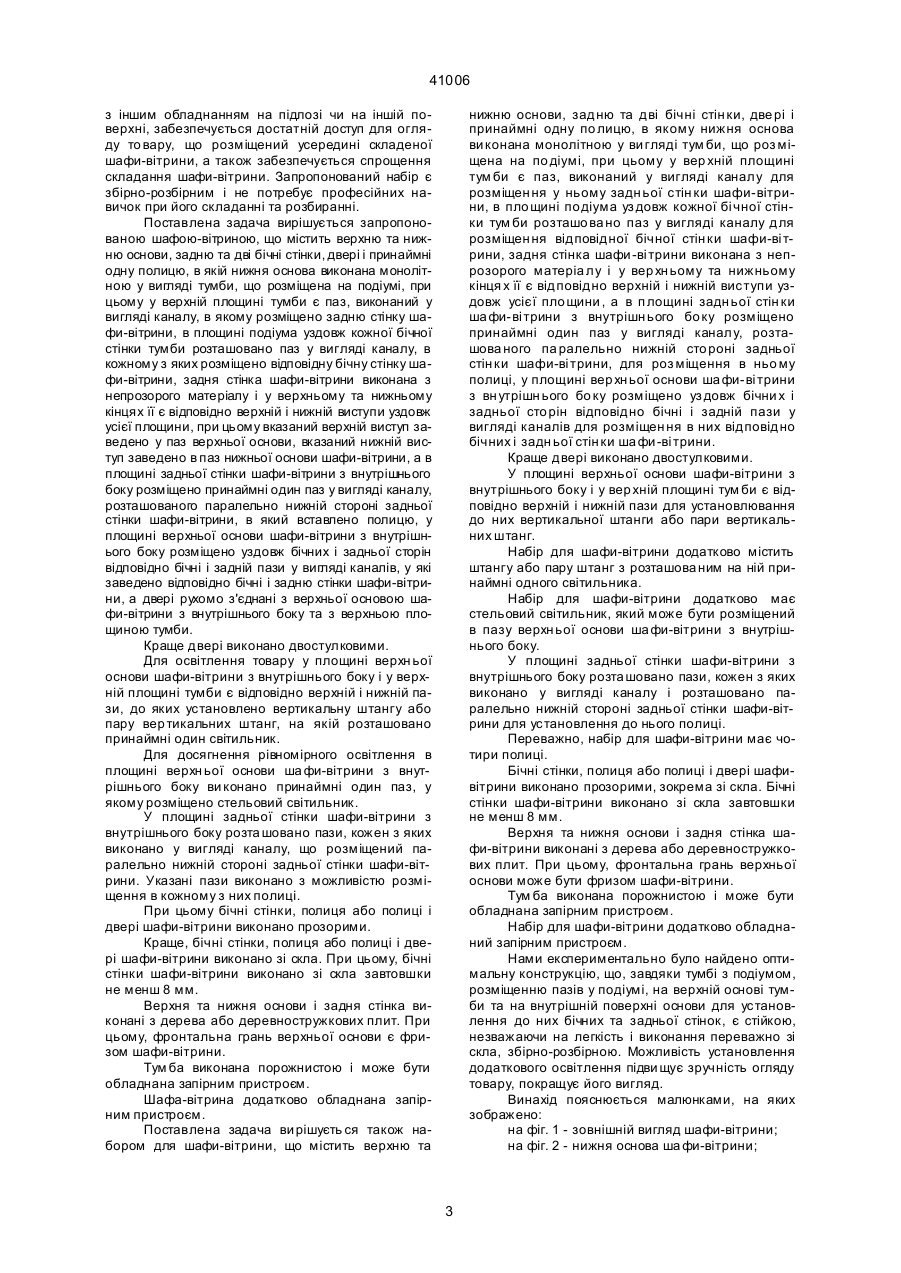

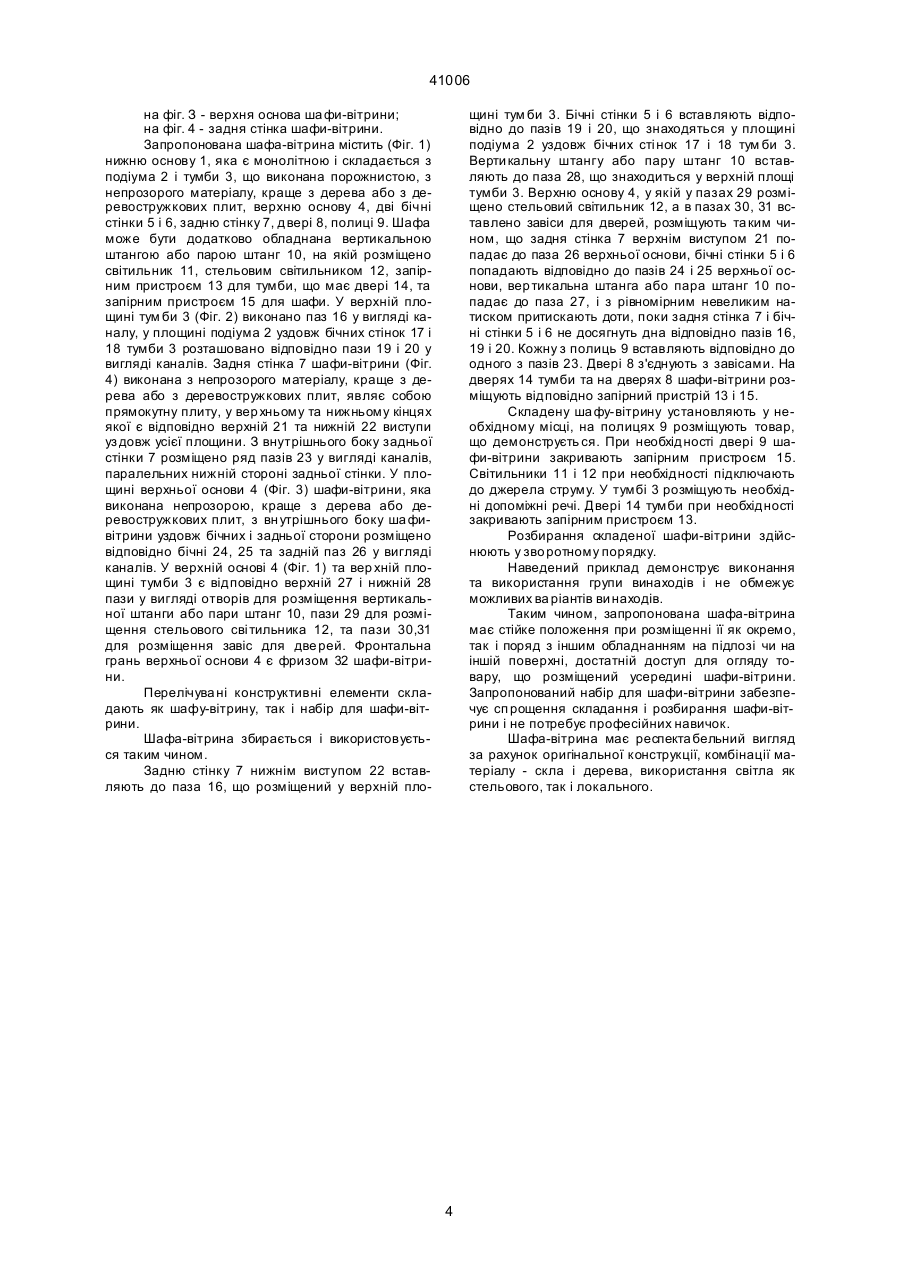

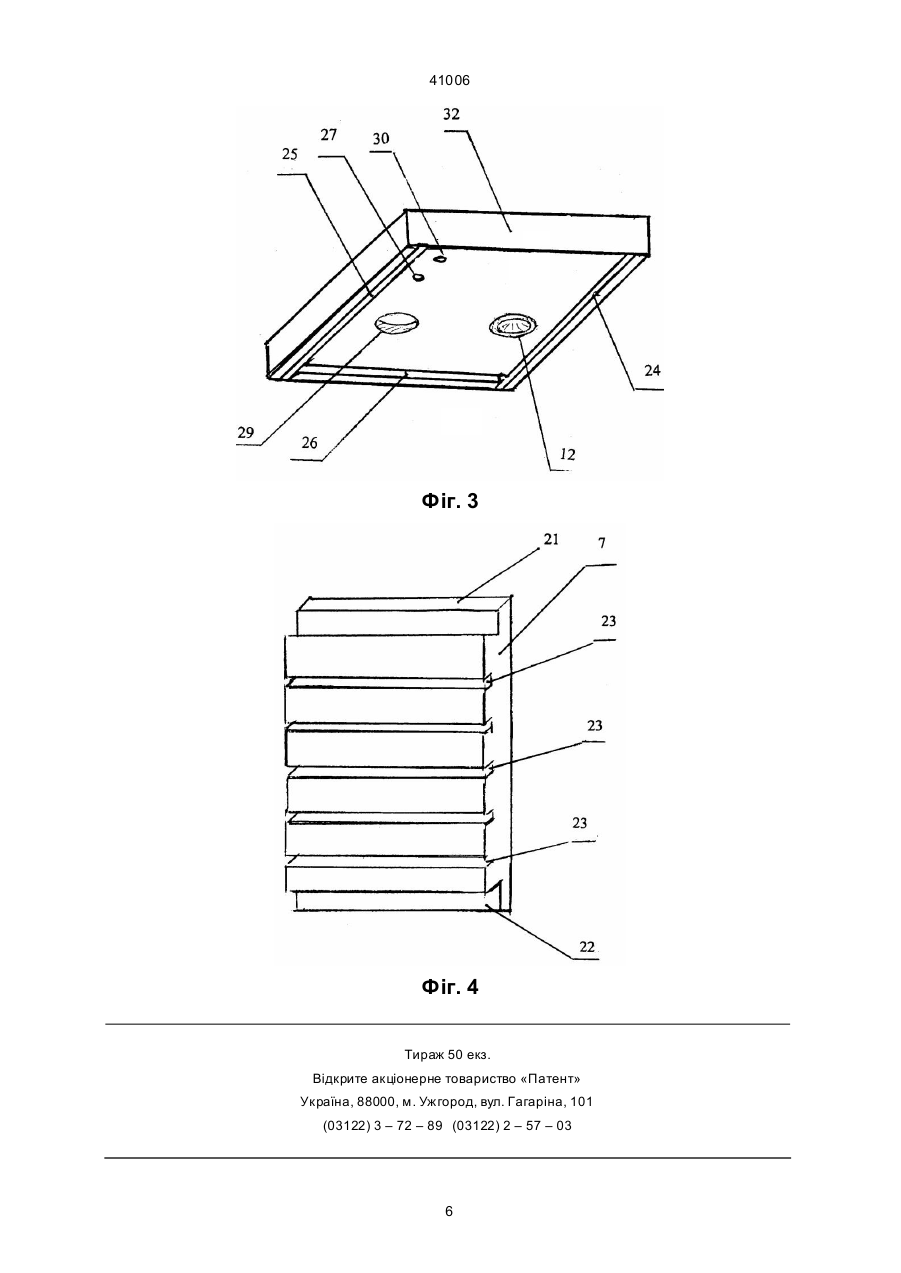

1. Шафа-вітрина, що містить верхню та нижню основи, задню та дві бічні стінки, двері і принаймні одну полицю, яка відрізняється тим, що нижня основа виконана монолітною у вигляді тумби, що розміщена на подіумі, при цьому у верхній площині тумби є паз, виконаний у вигляді каналу, в якому розміщено задню стінку ша фи-вітрини, в площині подіума уздовж кожної бічної стінки тумби розташовано паз у вигляді каналу, в кожному з яких розміщено відповідну бічну стінку шафи-вітрини, задня стінка шафи-вітрини виконана з непрозорого матеріалу і у верхньому та нижньому кінцях її є відповідно верхній і нижній виступи уздовж всієї площини, при цьому вказаний верхній виступ заведено у паз верхньої основи, вказаний нижній виступ заведено в паз нижньої основи шафивітрини, а в площині задньої стінки шафи-вітрини з внутрішнього боку розміщено принаймні один паз у вигляді каналу, розташованого паралельно нижнього боку задньої стінки шафи-вітрини, в який вставлено полицю, у площині верхньої основи шафи-вітрини з внутрішнього боку розміщено уздовж бічних і задньої боків відповідно бічні і задній пази у вигляді каналів, у які заведено відповідно бічні і задній боки шафи-вітрини, а двері рухомо з'єднані з верхньою основою шафи-вітрини з внутрішнього боку та з вер хньою площиною тумби. 2. Шафа-вітрина за п.1, яка відрізняється тим, що двері виконано двостулковими. 3. Шафа-вітрина за будь-яким з пп. 1 , 2, яка відрізняється тим, що в площині верхньої основи шафи-вітрини з внутрішнього боку і у верхній площині тумби є відповідно верхній і нижній пази, до яких встановлено вертикальну штангу або пару вертикальних штанг. 4. Шафа-вітрина за п. 3, яка відрізняється тим, що містить штангу або пару штанг з розташованим на ній принаймні одним світильником. 5. Шафа-вітрина за будь-яким з пп. 1 - 4, яка відрізняється тим, що в площині верхньої основи шафи-вітрини з внутрішнього боку виконано при А (54) ШАФА-ВІТРИНА ТА НАБІР ДЛЯ ШАФИ-ВІТРИНИ 41006 шафи-вітрини з внутрішнього боку розміщено принаймні один паз у вигляді каналу, розташованого паралельно нижнього боку задньої стінки шафивітрини, для розміщення в ньому полиці, у площині верхньої основи шафи-вітрини з внутрішнього боку розміщені уздовж бічних і задньої сторін відповідно бічні і задній пази у вигляді каналів для розміщення в них відповідно бічних і задньої стінки шафи-вітрини. 17. Набір для шафи-вітрини за п. 16, який відрізняється тим, що двері виконані двостулковими. 18. Набір для шафи-вітрини за будь-яким з пп. 16, 17, який відрізняється тим, що в площині верхньої основи шафи-вітрини з внутрішнього боку і у верхній площині тумби є відповідно верхній і нижній пази для установлювання до них вертикальної штанги або пари вертикальних штанг. 19. Набір для шафи-вітрини за п. 18, який відрізняє ться тим, що додатково містить штангу або пару штанг з розташованим на ній принаймні одним світильником. 20. Набір для шафи-вітрини за будь-яким з пп. 16 19, який відрізняється тим, що в площині верхньої основи шафи-вітрини з внутрішнього боку виконано принаймні один паз для розміщення у ньому стельового світильника. 21. Набір для шафи-вітрини за п. 20, який відрізняє ться тим, що додатково має стельовий світильник. 22. Набір для шафи-вітрини за будь-яким з пп. 1621, який відрізняється тим, що в площині задньої стінки шафи-вітрини з внутрішнього боку розташо вані пази, кожен з яких виконані у вигляді каналу і розташовані паралельно нижнього боку задньої стінки шафи-вітрини для установлення до нього полиці. 23. Набір для шафи-вітрини за п. 22, який відрізняє ться тим, що має чотири полиці. 24. Набір для шафи-вітрини за будь-яким з пп. 16 23, який відрізняється тим, що бічні стінки, полиця або полиці і двері шафи-вітрини виконані прозорими. 25. Набір для шафи-вітрини за п. 24, який відрізняється тим, що бічні стінки, полиця або полиці і двері шафи-вітрини виконані зі скла. 26. Набір для шафи-вітрини за п. 25, який відрізняється тим, що бічні стінки шафи-вітрини виконані зі скла завтовшки не менше 8 мм. 27. Набір для шафи-вітрини за будь-яким з пп. 16 26, який відрізняється тим, що верхня та нижня основи і задня стінка шафи-вітрини виконані з дерева або деревостружкових плит. 28. Набір для шафи-вітрини за п. 27, який відрізняється тим, що фронтальна грань верхньої основи є фризом шафи-вітрини. 29. Набір для шафи-вітрини за будь-яким з пп. 16 28, який відрізняється тим, що тумба виконана порожнистою. 30. Набір для шафи-вітрини за п. 29, який відрізняє ться тим, що тумба обладнана запірним пристроєм. 31. Набір для шафи-вітрини за будь-яким з пп. 16 30, який відрізняється тим, щододатково обладнаний запірним пристроєм. ____________________ Винахід відноситься до конструктивного виконання спеціальних меблів, які використовуються як обладнання у торговельній та рекламній мережі, зокрема, шаф, і може бути ви користано як торговельне обладнання для викладення товарів, переважно непродовольчих. До тор го вельного обладнання для демонстрації то вар у ста ви ться ці лий ряд ви мог, у то му числі і такі, як зовнішній вигляд, о формлення і надійність конструк ції, можли вість достатнього о гляду то вар у, що де монструється, ма невреність конструк ції у залежності від розміру товар у, на дійність захисту то вар у від пошкодження та інше . Найбільш близькою є шафа-вітрина, що містить верхню та нижню основи, задню та дві бічні стінки, двері і принаймні одну полицю (Проспект фірми KRONOSPAN, Blaty robocze postforming, Польща, 2000). При цьому, верхня і нижня основи, бічні стінки і невелика нижня частина дверей виконані з непрозорого матеріалу, полиця або полиці та більша частина дверей виконані прозорими. У бічних стінках виконано ряд пазів для розміщення в них шти рів, за допомогою яких установлюють у шафі полицю або полиці. Відома шафа-вітрина в основному придатна для розміщення її на сті ні будівлі, оскільки положення такої шафи-вітрини окремо на підлозі є нестійким, огляд товару у ній обмежений. Найбільш близьким є також набір для шафивітрини, що містить верхню та нижню основи, задню та дві бічні стінки, двері і принаймні одну полицю (Проспект фірми KRONOSPAN, Blaty robocze postforming, Польща, 2000). При цьому, верхня і нижня основи, бічні стінки і невелика нижня частина дверей виконані з непрозорого матеріалу, полиця або полиці та більша частина дверей виконані прозорими. У бічних стінках виконано ряд пазів для розміщен ня в них шти рів, за допомогою яких установлюють у ша фі полицю або полиці. Однак, відомий набір призначений для складання шафи-вітрини, яку в основному розміщують на стіні будівлі, оскільки положення такої шафивітрини окремо на підлозі є нестійким. Крім того, набір є збірно-монолітний, його складання потребує професійних навичок. Задачею винаходу є удосконалення шафивітрини, в якій за рахунок запропонованих конструкційних змін забезпечується стійке положення при розміщенні її як окремо, так і поряд з іншим обладнанням на підлозі чи на іншій поверхні, та забезпечуєть ся достатній доступ для огляду товару, що розміщений усередині шафи-вітрини. Задачею винаходу є та кож створення набору для шафи-вітрини, в якому за рахунок запропонованих деталей та їх конструкційного виконання забезпечується стійке положення складеної шафи-вітрини при розміщенні її як окремо, так і поряд 2 41006 з іншим обладнанням на підлозі чи на іншій поверхні, забезпечується достатній доступ для огляду то вару, що розміщений усередині складеної шафи-вітрини, а також забезпечується спрощення складання шафи-вітрини. Запропонований набір є збірно-розбірним і не потребує професійних навичок при його складанні та розбиранні. Поставлена задача вирішується запропонованою шафою-вітриною, що містить верхню та нижню основи, задню та дві бічні стінки, двері і принаймні одну полицю, в якій нижня основа виконана монолітною у вигляді тумби, що розміщена на подіумі, при цьому у верхній площині тумби є паз, виконаний у вигляді каналу, в якому розміщено задню стінку шафи-вітрини, в площині подіума уздовж кожної бічної стінки тумби розташовано паз у вигляді каналу, в кожному з яких розміщено відповідну бічну стінку шафи-вітрини, задня стінка шафи-вітрини виконана з непрозорого матеріалу і у верхньому та нижньому кінцях її є відповідно верхній і нижній виступи уздовж усієї площини, при цьому вказаний верхній виступ заведено у паз верхньої основи, вказаний нижній виступ заведено в паз нижньої основи шафи-вітрини, а в площині задньої стінки шафи-вітрини з внутрішнього боку розміщено принаймні один паз у вигляді каналу, розташованого паралельно нижній стороні задньої стінки шафи-вітрини, в який вставлено полицю, у площині верхньої основи шафи-вітрини з внутрішнього боку розміщено уздовж бічних і задньої сторін відповідно бічні і задній пази у вигляді каналів, у які заведено відповідно бічні і задню стінки шафи-вітрини, а двері рухомо з'єднані з верхньої основою шафи-вітрини з внутрішнього боку та з верхньою площиною тумби. Краще двері виконано двостулковими. Для освітлення товару у площині верхн ьої основи шафи-вітрини з внутрішнього боку і у верхній площині тумби є відповідно верхній і нижній пази, до яких установлено вертикальну штангу або пару вер тикальних штанг, на якій розташовано принаймні один світильник. Для досягнення рівномірного освітлення в площині верхн ьої основи ша фи-вітрини з внутрішнього боку ви конано принаймні один паз, у якому розміщено стельовий світильник. У площині задньої стінки шафи-вітрини з внутрішнього боку розта шовано пази, кожен з яких виконано у вигляді каналу, що розміщений паралельно нижній стороні задньої стінки шафи-вітрини. Указані пази виконано з можливістю розміщення в кожному з них полиці. При цьому бічні стінки, полиця або полиці і двері шафи-вітрини виконано прозорими. Краще, бічні стінки, полиця або полиці і двері шафи-вітрини виконано зі скла. При цьому, бічні стінки шафи-вітрини виконано зі скла завтовшки не менш 8 мм. Верхня та нижня основи і задня стінка виконані з дерева або деревностружкових плит. При цьому, фронтальна грань верхньої основи є фризом шафи-вітрини. Тум ба виконана порожнистою і може бути обладнана запірним пристроєм. Шафа-вітрина додатково обладнана запірним пристроєм. Поставлена задача ви рішуєть ся також набором для шафи-вітрини, що містить верхню та нижню основи, задню та дві бічні стін ки, две рі і принаймні одну по лицю, в якому нижня основа ви конана монолітною у ви гляді тум би, що роз міщена на по діумі, при цьому у вер хній площині тум би є паз, виконаний у вигляді каналу для розміщен ня у ньому задн ьої стін ки шафи-вітрини, в пло щині подіума уз довж кожної бі чної стінки тум би розташо ва но паз у вигляді каналу для розміщен ня відповідної бічної стін ки шафи-ві трини, задня стінка шафи -ві трини виконана з непрозорого матеріа лу і у вер хн ьому та нижньому кінця х її є відповідно верхній і нижній виступи уздовж усієї пло щини , а в п лощині задн ьої стін ки ша фи-ві трини з внутрішн ього бо ку розміщено принаймні один паз у вигляді каналу, розташова ного па ралельно нижній сто роні задньої стін ки шафи-ві трини, для роз міщення в ньо му полиці, у площині вер хн ьої основи ша фи-ві трини з вн утрішн ього бо ку розміщено уз довж бічни х і задньої сто рін відповідно бічні і задній пази у вигляді каналів для розміщен ня в них відповідно бічних і задн ьої стін ки ша фи -ві трини. Краще двері виконано двостулковими. У площині верхньої основи шафи-вітрини з внутрішнього боку і у вер хній площині тум би є відповідно верхній і нижній пази для установлювання до них вертикальної штанги або пари вертикальних штанг. Набір для шафи-вітрини додатково містить штангу або пару штанг з розташова ним на ній принаймні одного світильника. Набір для шафи-вітрини додатково має стельовий світильник, який може бути розміщений в пазу верхн ьої основи ша фи-вітрини з внутрішнього боку. У площині задньої стінки шафи-вітрини з внутрішнього боку розта шовано пази, кожен з яких виконано у вигляді каналу і розташовано паралельно нижній стороні задньої стінки шафи-вітрини для установлення до нього полиці. Переважно, набір для шафи-вітрини має чотири полиці. Бічні стінки, полиця або полиці і двері шафивітрини виконано прозорими, зокрема зі скла. Бічні стінки шафи-вітрини виконано зі скла завтовшки не менш 8 мм. Верхня та нижня основи і задня стінка шафи-вітрини виконані з дерева або деревностружкових плит. При цьому, фронтальна грань верхньої основи може бути фризом шафи-вітрини. Тум ба виконана порожнистою і може бути обладнана запірним пристроєм. Набір для шафи-вітрини додатково обладнаний запірним пристроєм. Нами експериментально було найдено оптимальну конструкцію, що, завдяки тумбі з подіумом, розміщенню пазів у подіумі, на верхній основі тумби та на внутрішній поверхні основи для установлення до них бічних та задньої стінок, є стійкою, незважаючи на легкість і виконання переважно зі скла, збірно-розбірною. Можливість установлення додаткового освітлення підви щує зручність огляду товару, покращує його вигляд. Винахід пояснюється малюнками, на яких зображено: на фіг. 1 - зовнішній вигляд шафи-вітрини; на фіг. 2 - нижня основа ша фи-вітрини; 3 41006 на фіг. З - верхня основа ша фи-вітрини; на фіг. 4 - задня стінка шафи-вітрини. Запропонована шафа-вітрина містить (Фіг. 1) нижню основу 1, яка є монолітною і складається з подіума 2 і тумби 3, що виконана порожнистою, з непрозорого матеріалу, краще з дерева або з деревостружкових плит, верхню основу 4, дві бічні стінки 5 і 6, задню стінку 7, двері 8, полиці 9. Шафа може бути додатково обладнана вертикальною штангою або парою штанг 10, на якій розміщено світильник 11, стельовим світильником 12, запірним пристроєм 13 для тумби, що має двері 14, та запірним пристроєм 15 для шафи. У верхній площині тум би 3 (Фіг. 2) виконано паз 16 у вигляді каналу, у площині подіума 2 уздовж бічних стінок 17 і 18 тумби 3 розташовано відповідно пази 19 і 20 у вигляді каналів. Задня стінка 7 шафи-вітрини (Фіг. 4) виконана з непрозорого матеріалу, краще з дерева або з деревостружкових плит, являє собою прямокутну плиту, у вер хньому та нижньому кінцях якої є відповідно верхній 21 та нижній 22 виступи уз довж усієї площини. З внутрішнього боку задньої стінки 7 розміщено ряд пазів 23 у вигляді каналів, паралельних нижній стороні задньої стінки. У площині верхньої основи 4 (Фіг. 3) шафи-вітрини, яка виконана непрозорою, краще з дерева або деревостружкових плит, з вн утрішнього боку ша фивітрини уздовж бічних і задньої сторони розміщено відповідно бічні 24, 25 та задній паз 26 у вигляді каналів. У верхній основі 4 (Фіг. 1) та вер хній площині тумби 3 є відповідно верхній 27 і нижній 28 пази у вигляді отворів для розміщення вертикальної штанги або пари штанг 10, пази 29 для розміщення стельового сві тильника 12, та пази 30,31 для розміщення завіс для две рей. Фронтальна грань верхньої основи 4 є фризом 32 шафи-вітрини. Перелічува ні конструктивні елементи складають як шафу-вітрину, так і набір для шафи-вітрини. Шафа-вітрина збирається і використовується таким чином. Задню стінку 7 нижнім виступом 22 вставляють до паза 16, що розміщений у верхній пло щині тум би 3. Бічні стінки 5 і 6 вставляють відповідно до пазів 19 і 20, що знаходяться у площині подіума 2 уздовж бічних сті нок 17 і 18 тум би 3. Верти кальну штангу або пару штанг 10 вставляють до паза 28, що знаходиться у верхній площі тумби 3. Верхню основу 4, у якій у пазах 29 розміщено стельовий світильник 12, а в пазах 30, 31 вставлено завіси для дверей, розміщують та ким чином, що задня стінка 7 верхнім виступом 21 попадає до паза 26 верхньої основи, бічні стінки 5 і 6 попадають відповідно до пазів 24 і 25 верхньої основи, вер тикальна штанга або пара штанг 10 попадає до паза 27, і з рівномірним невеликим натиском притискають доти, поки задня стінка 7 і бічні стінки 5 і 6 не досягнуть дна відповідно пазів 16, 19 і 20. Кожну з полиць 9 вставляють відповідно до одного з пазів 23. Двері 8 з'єднують з завісами. На дверях 14 тумби та на дверях 8 шафи-вітрини розміщують відповідно запірний пристрій 13 і 15. Складену ша фу-вітрину установляють у необхідному місці, на полицях 9 розміщують товар, що демонструєть ся. При необхідності двері 9 шафи-вітрини закривають запірним пристроєм 15. Світильники 11 і 12 при необхідності підключають до джерела струму. У тумбі 3 розміщують необхідні допоміжні речі. Двері 14 тумби при необхідності закривають запірним пристроєм 13. Розбирання складеної шафи-вітрини здійснюють у зво ротному порядку. Наведений приклад демонструє виконання та використання групи винаходів і не обмежує можливих ва ріантів ви находів. Таким чином, запропонована шафа-вітрина має стійке положення при розміщенні її як окремо, так і поряд з іншим обладнанням на підлозі чи на іншій поверхні, достатній доступ для огляду товару, що розміщений усередині шафи-вітрини. Запропонований набір для шафи-вітрини забезпечує сп рощення складання і розбирання шафи-вітрини і не потребує професійних навичок. Шафа-вітрина має респекта бельний вигляд за рахунок оригінальної конструкції, комбінації матеріалу - скла і дерева, використання світла як стельового, так і локального. 4 41006 Фіг. 1 Фіг. 2 5 41006 Фіг. 3 Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 6
