Обладнання для виготовлення ґрунтоблоків

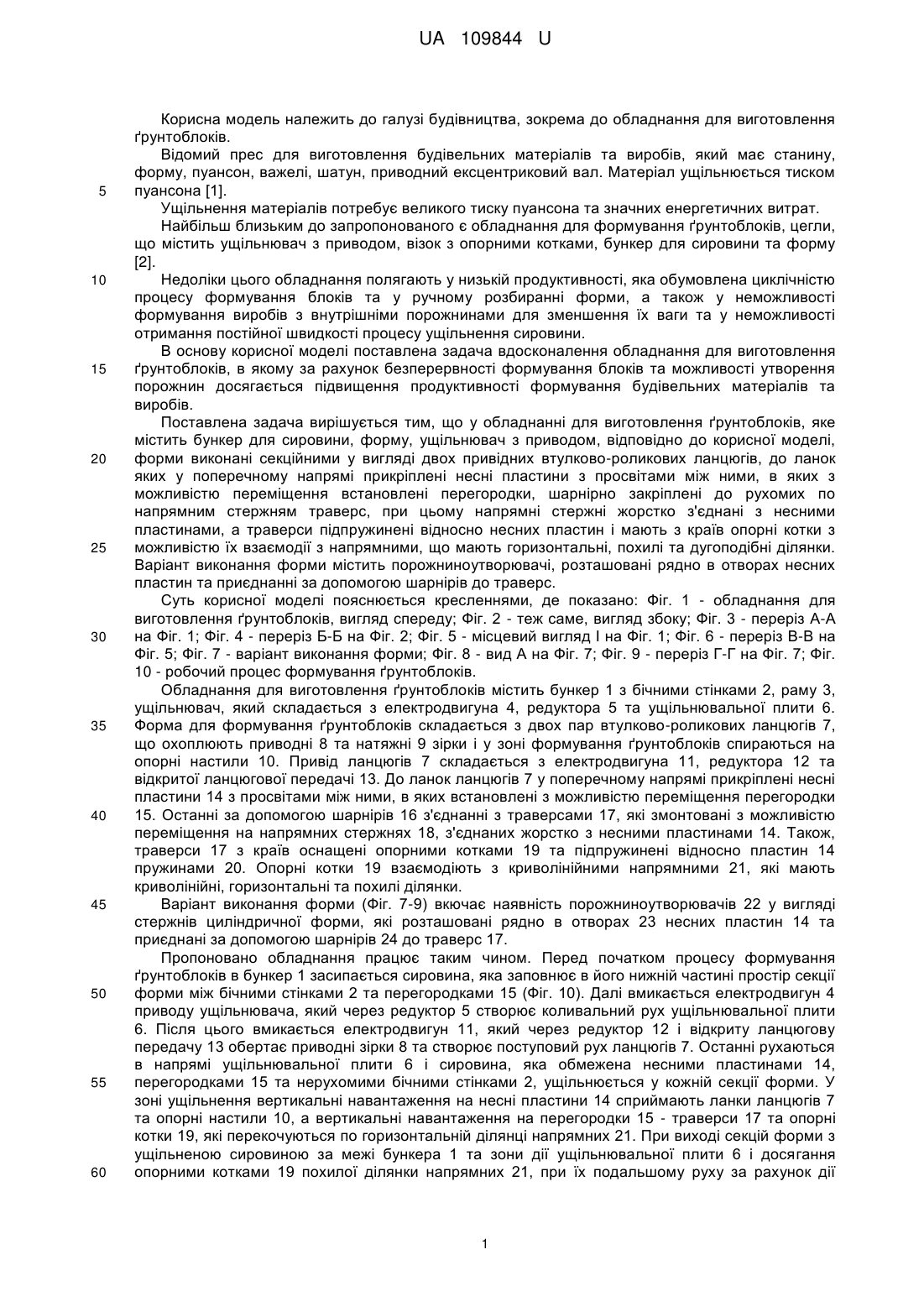

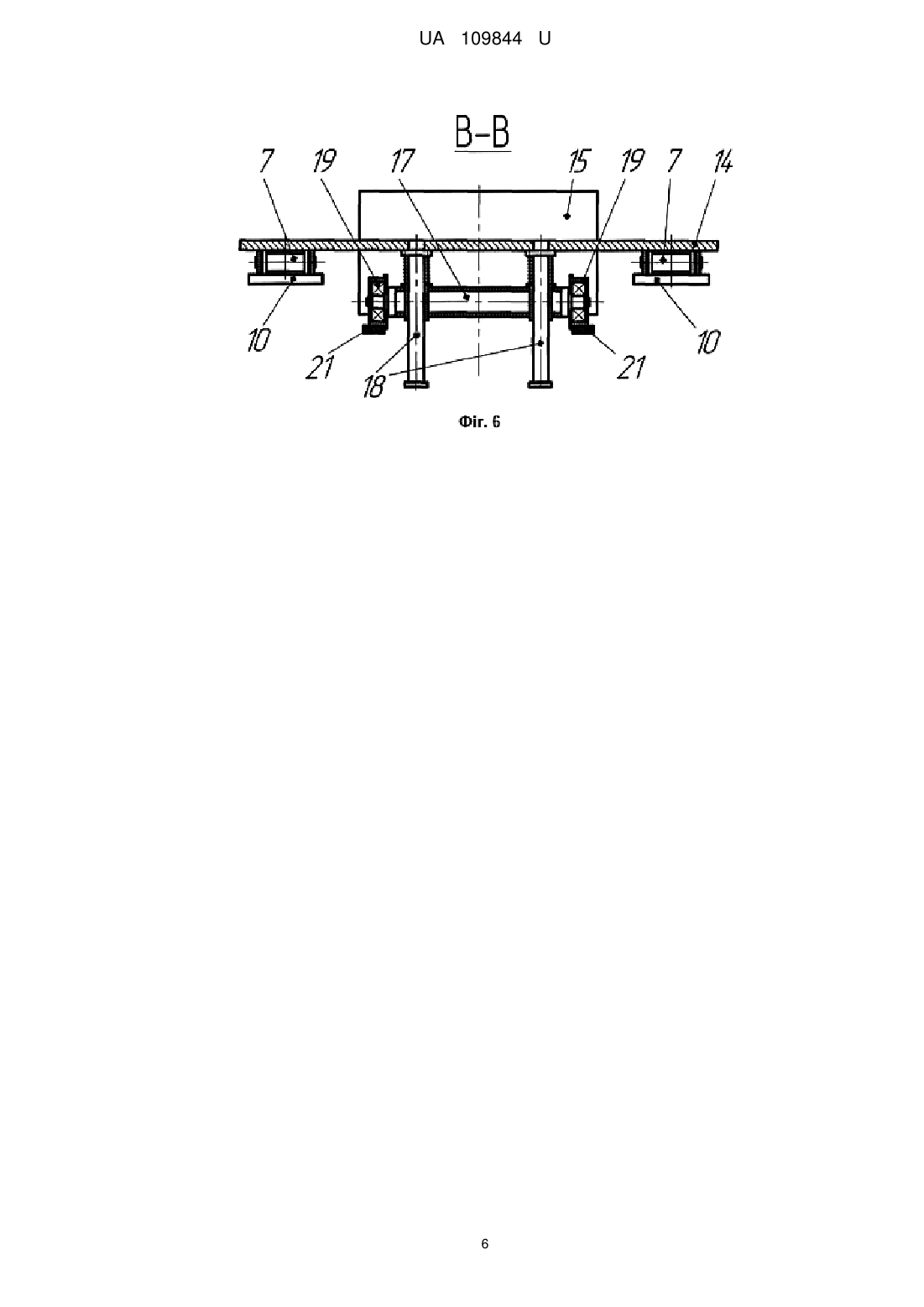

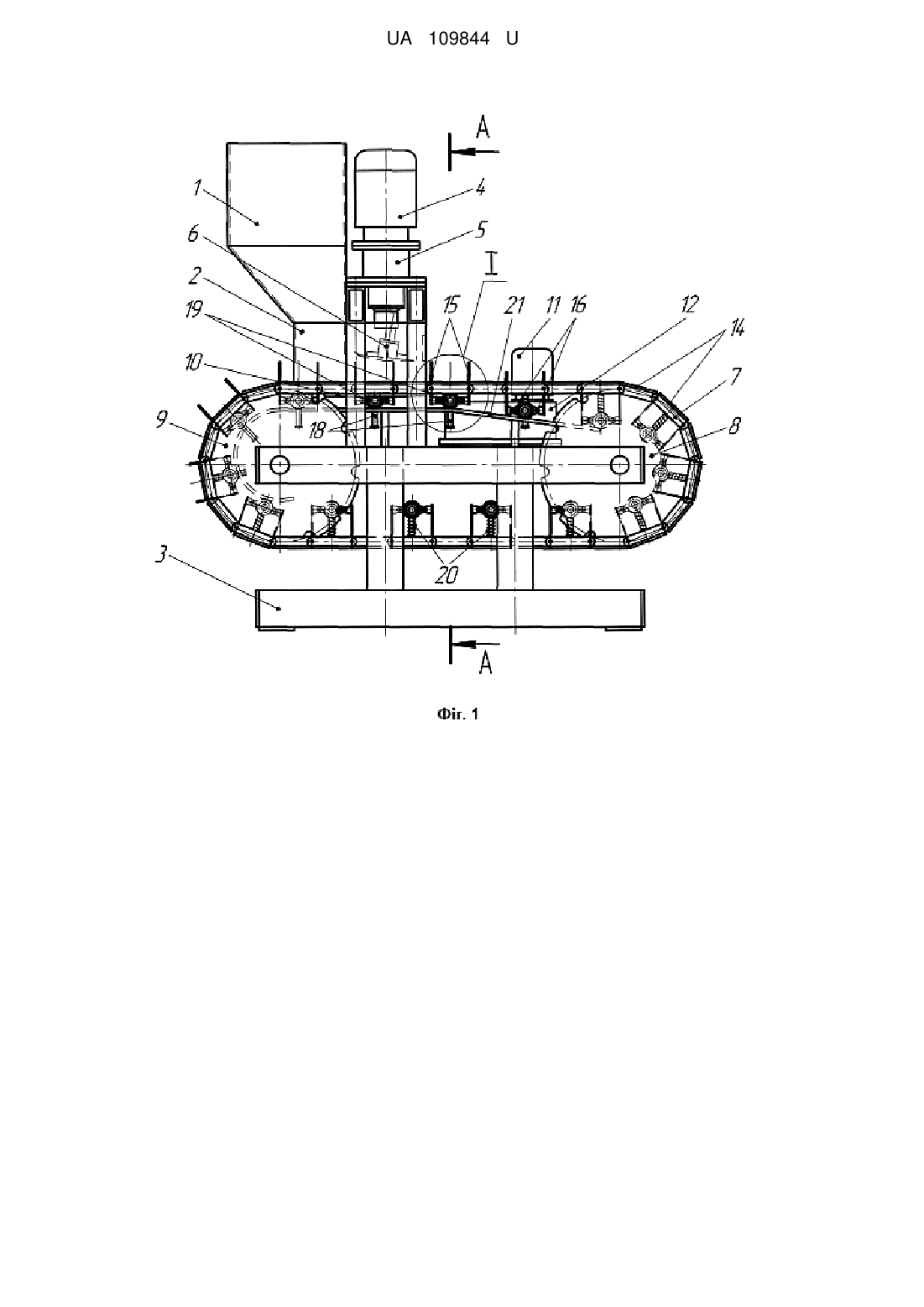

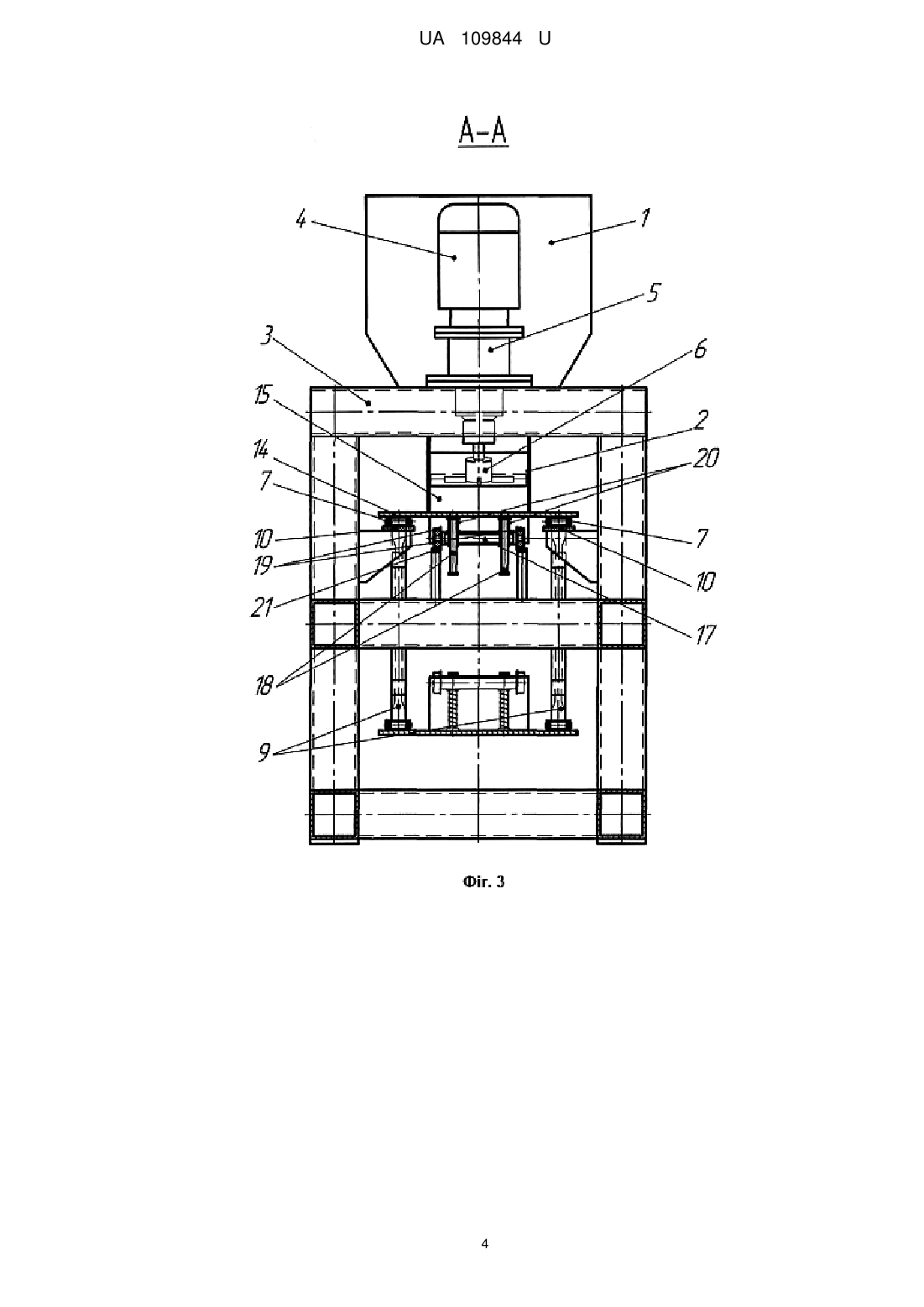

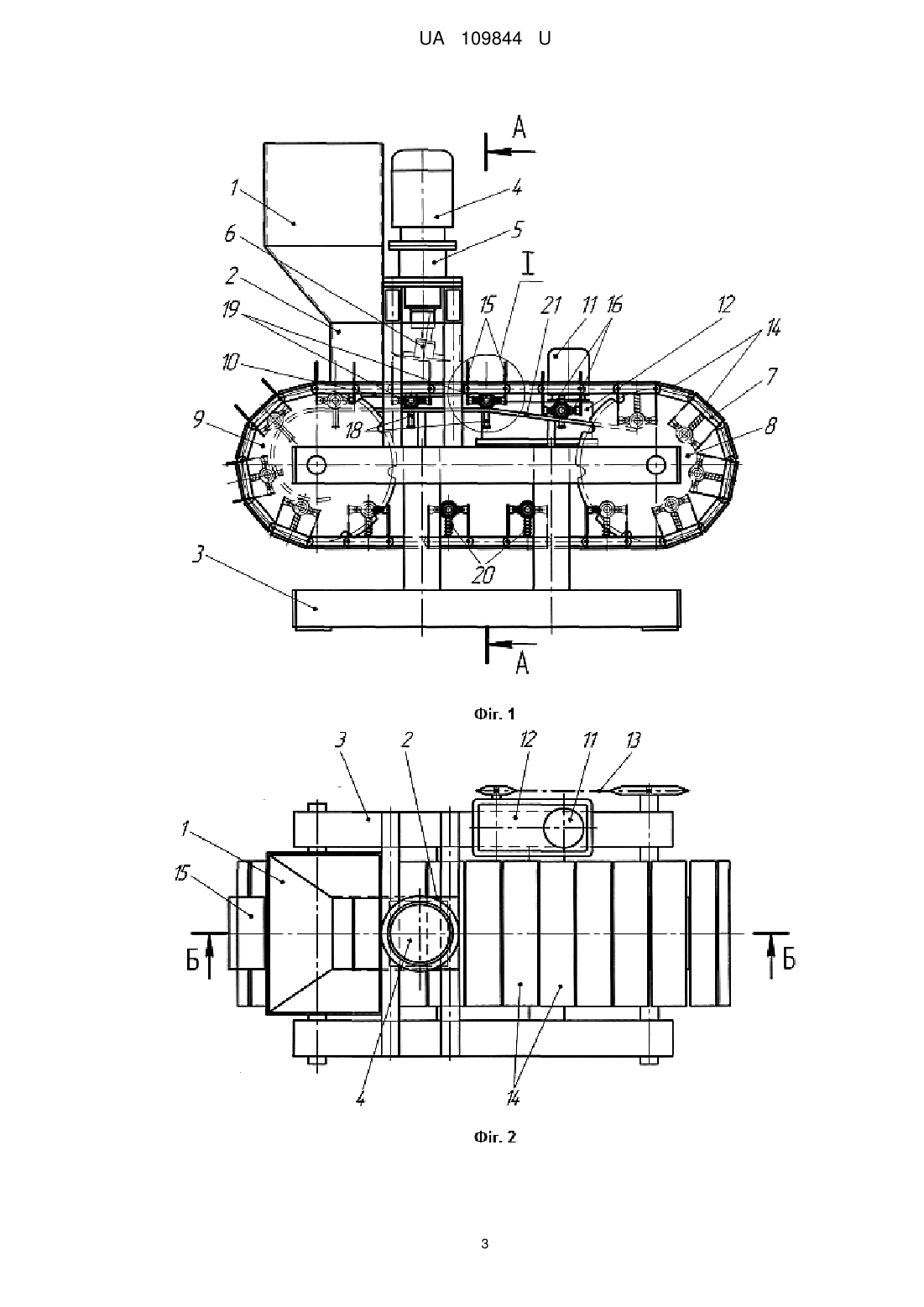

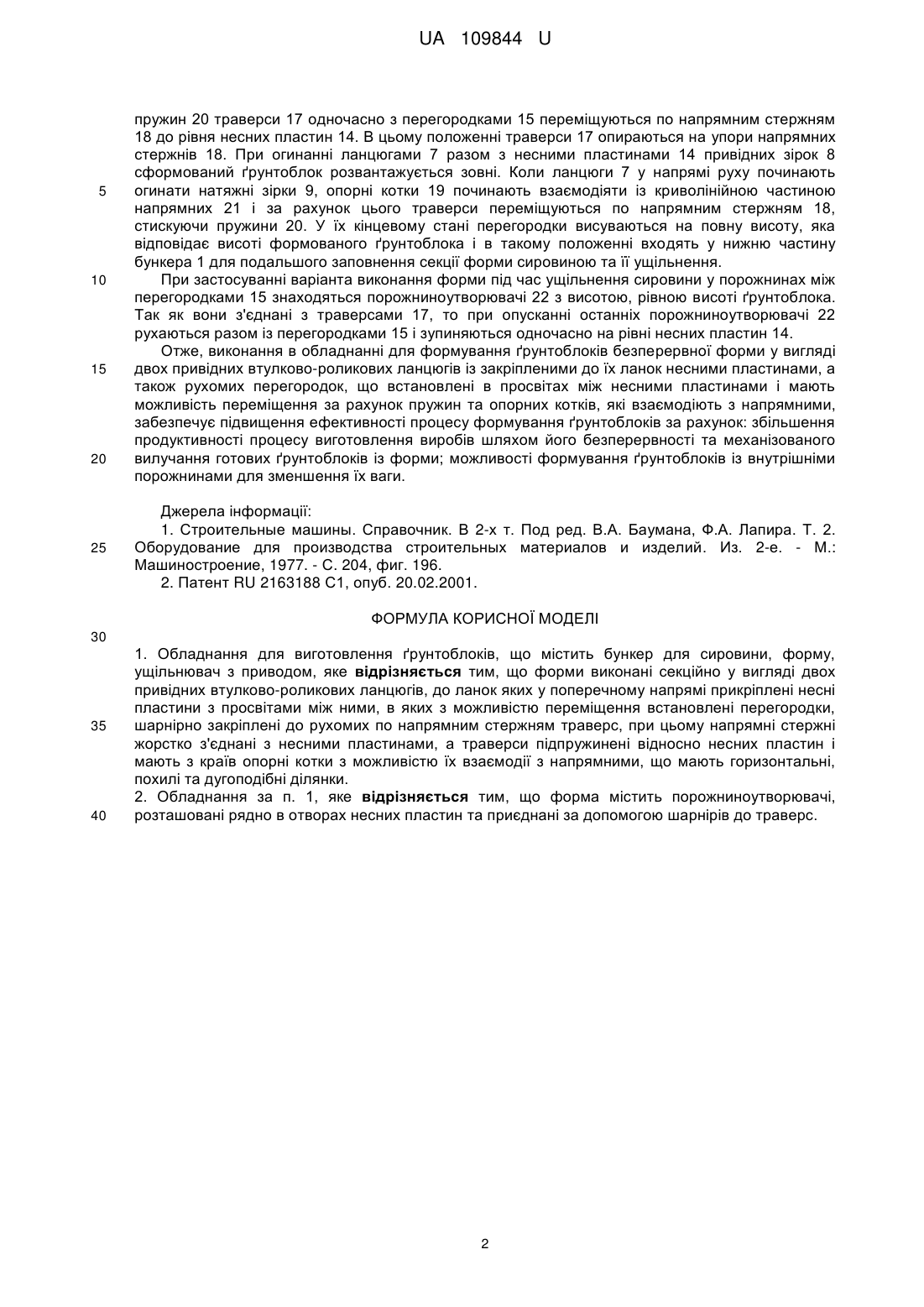

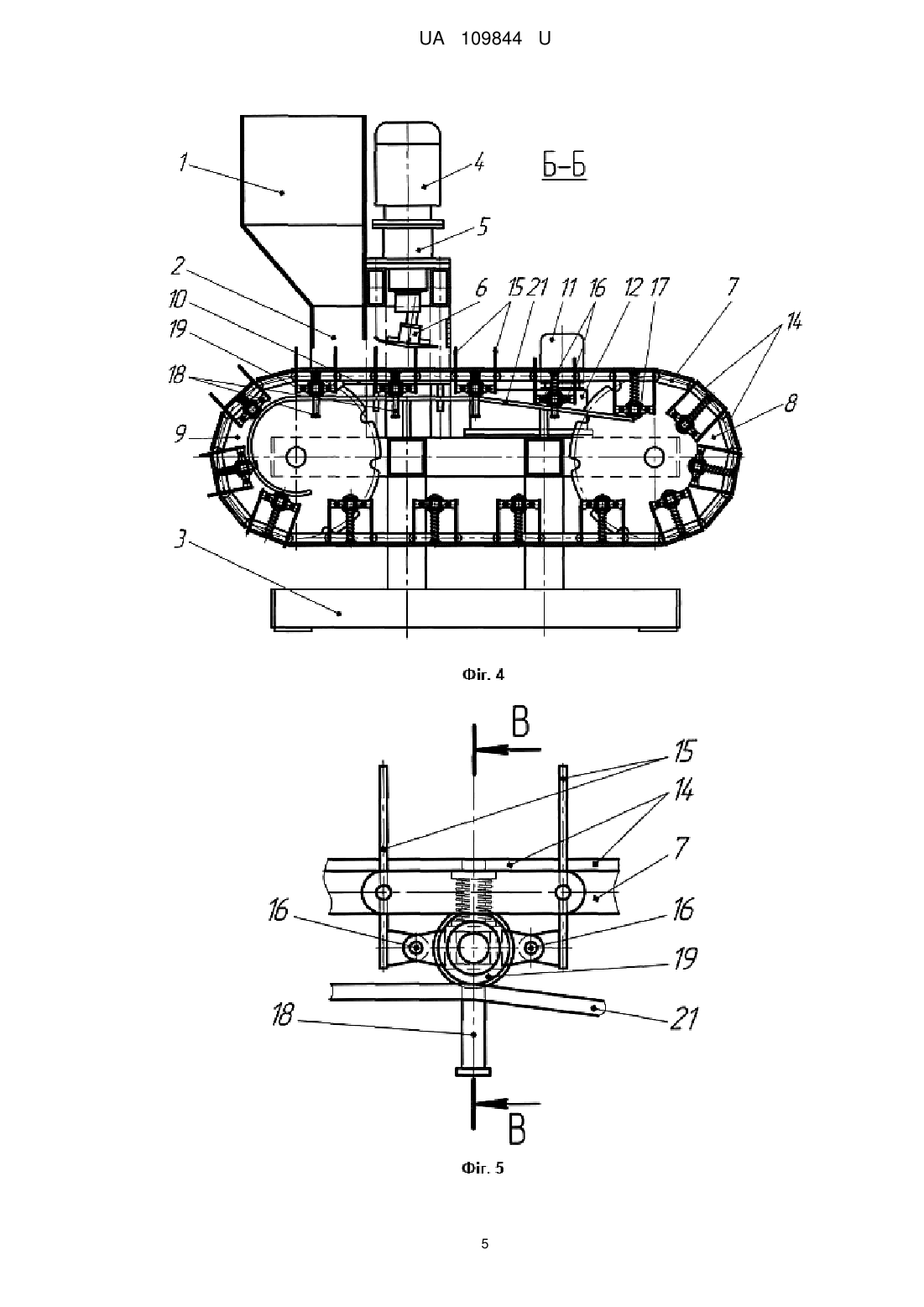

Реферат: Обладнання для виготовлення ґрунтоблоків містить бункер для сировини, форму, ущільнювач з приводом. Форми виконані секційно у вигляді двох привідних втулково-роликових ланцюгів, до ланок яких у поперечному напрямі прикріплені несні пластини з просвітами між ними, в яких з можливістю переміщення встановлені перегородки, шарнірно закріплені до рухомих по напрямним стержням траверс. Напрямні стержні жорстко з'єднані з несними пластинами. Траверси підпружинені відносно несних пластин і мають з країв опорні котки з можливістю їх взаємодії з напрямними, що мають горизонтальні, похилі та дугоподібні ділянки. UA 109844 U (12) UA 109844 U UA 109844 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до обладнання для виготовлення ґрунтоблоків. Відомий прес для виготовлення будівельних матеріалів та виробів, який має станину, форму, пуансон, важелі, шатун, приводний ексцентриковий вал. Матеріал ущільнюється тиском пуансона [1]. Ущільнення матеріалів потребує великого тиску пуансона та значних енергетичних витрат. Найбільш близьким до запропонованого є обладнання для формування ґрунтоблоків, цегли, що містить ущільнювач з приводом, візок з опорними котками, бункер для сировини та форму [2]. Недоліки цього обладнання полягають у низькій продуктивності, яка обумовлена циклічністю процесу формування блоків та у ручному розбиранні форми, а також у неможливості формування виробів з внутрішніми порожнинами для зменшення їх ваги та у неможливості отримання постійної швидкості процесу ущільнення сировини. В основу корисної моделі поставлена задача вдосконалення обладнання для виготовлення ґрунтоблоків, в якому за рахунок безперервності формування блоків та можливості утворення порожнин досягається підвищення продуктивності формування будівельних матеріалів та виробів. Поставлена задача вирішується тим, що у обладнанні для виготовлення ґрунтоблоків, яке містить бункер для сировини, форму, ущільнювач з приводом, відповідно до корисної моделі, форми виконані секційними у вигляді двох привідних втулково-роликових ланцюгів, до ланок яких у поперечному напрямі прикріплені несні пластини з просвітами між ними, в яких з можливістю переміщення встановлені перегородки, шарнірно закріплені до рухомих по напрямним стержням траверс, при цьому напрямні стержні жорстко з'єднані з несними пластинами, а траверси підпружинені відносно несних пластин і мають з країв опорні котки з можливістю їх взаємодії з напрямними, що мають горизонтальні, похилі та дугоподібні ділянки. Варіант виконання форми містить порожниноутворювачі, розташовані рядно в отворах несних пластин та приєднанні за допомогою шарнірів до траверс. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - обладнання для виготовлення ґрунтоблоків, вигляд спереду; Фіг. 2 - теж саме, вигляд збоку; Фіг. 3 - переріз А-А на Фіг. 1; Фіг. 4 - переріз Б-Б на Фіг. 2; Фіг. 5 - місцевий вигляд І на Фіг. 1; Фіг. 6 - переріз В-В на Фіг. 5; Фіг. 7 - варіант виконання форми; Фіг. 8 - вид А на Фіг. 7; Фіг. 9 - переріз Г-Г на Фіг. 7; Фіг. 10 - робочий процес формування ґрунтоблоків. Обладнання для виготовлення ґрунтоблоків містить бункер 1 з бічними стінками 2, раму 3, ущільнювач, який складається з електродвигуна 4, редуктора 5 та ущільнювальної плити 6. Форма для формування ґрунтоблоків складається з двох пар втулково-роликових ланцюгів 7, що охоплюють приводні 8 та натяжні 9 зірки і у зоні формування ґрунтоблоків спираються на опорні настили 10. Привід ланцюгів 7 складається з електродвигуна 11, редуктора 12 та відкритої ланцюгової передачі 13. До ланок ланцюгів 7 у поперечному напрямі прикріплені несні пластини 14 з просвітами між ними, в яких встановлені з можливістю переміщення перегородки 15. Останні за допомогою шарнірів 16 з'єднанні з траверсами 17, які змонтовані з можливістю переміщення на напрямних стержнях 18, з'єднаних жорстко з несними пластинами 14. Також, траверси 17 з країв оснащені опорними котками 19 та підпружинені відносно пластин 14 пружинами 20. Опорні котки 19 взаємодіють з криволінійними напрямними 21, які мають криволінійні, горизонтальні та похилі ділянки. Варіант виконання форми (Фіг. 7-9) вкючає наявність порожниноутворювачів 22 у вигляді стержнів циліндричної форми, які розташовані рядно в отворах 23 несних пластин 14 та приєднані за допомогою шарнірів 24 до траверс 17. Пропоновано обладнання працює таким чином. Перед початком процесу формування ґрунтоблоків в бункер 1 засипається сировина, яка заповнює в його нижній частині простір секції форми між бічними стінками 2 та перегородками 15 (Фіг. 10). Далі вмикається електродвигун 4 приводу ущільнювача, який через редуктор 5 створює коливальний рух ущільнювальної плити 6. Після цього вмикається електродвигун 11, який через редуктор 12 і відкриту ланцюгову передачу 13 обертає приводні зірки 8 та створює поступовий рух ланцюгів 7. Останні рухаються в напрямі ущільнювальної плити 6 і сировина, яка обмежена несними пластинами 14, перегородками 15 та нерухомими бічними стінками 2, ущільнюється у кожній секції форми. У зоні ущільнення вертикальні навантаження на несні пластини 14 сприймають ланки ланцюгів 7 та опорні настили 10, а вертикальні навантаження на перегородки 15 - траверси 17 та опорні котки 19, які перекочуються по горизонтальній ділянці напрямних 21. При виході секцій форми з ущільненою сировиною за межі бункера 1 та зони дії ущільнювальної плити 6 і досягання опорними котками 19 похилої ділянки напрямних 21, при їх подальшому руху за рахунок дії 1 UA 109844 U 5 10 15 20 25 пружин 20 траверси 17 одночасно з перегородками 15 переміщуються по напрямним стержням 18 до рівня несних пластин 14. В цьому положенні траверси 17 опираються на упори напрямних стержнів 18. При огинанні ланцюгами 7 разом з несними пластинами 14 привідних зірок 8 сформований ґрунтоблок розвантажується зовні. Коли ланцюги 7 у напрямі руху починають огинати натяжні зірки 9, опорні котки 19 починають взаємодіяти із криволінійною частиною напрямних 21 і за рахунок цього траверси переміщуються по напрямним стержням 18, стискуючи пружини 20. У їх кінцевому стані перегородки висуваються на повну висоту, яка відповідає висоті формованого ґрунтоблока і в такому положенні входять у нижню частину бункера 1 для подальшого заповнення секції форми сировиною та її ущільнення. При застосуванні варіанта виконання форми під час ущільнення сировини у порожнинах між перегородками 15 знаходяться порожниноутворювачі 22 з висотою, рівною висоті ґрунтоблока. Так як вони з'єднані з траверсами 17, то при опусканні останніх порожниноутворювачі 22 рухаються разом із перегородками 15 і зупиняються одночасно на рівні несних пластин 14. Отже, виконання в обладнанні для формування ґрунтоблоків безперервної форми у вигляді двох привідних втулково-роликових ланцюгів із закріпленими до їх ланок несними пластинами, а також рухомих перегородок, що встановлені в просвітах між несними пластинами і мають можливість переміщення за рахунок пружин та опорних котків, які взаємодіють з напрямними, забезпечує підвищення ефективності процесу формування ґрунтоблоків за рахунок: збільшення продуктивності процесу виготовлення виробів шляхом його безперервності та механізованого вилучання готових ґрунтоблоків із форми; можливості формування ґрунтоблоків із внутрішніми порожнинами для зменшення їх ваги. Джерела інформації: 1. Строительные машины. Справочник. В 2-х т. Под ред. В.А. Баумана, Ф.А. Лапира. Т. 2. Оборудование для производства строительных материалов и изделий. Из. 2-е. - М.: Машиностроение, 1977. - С. 204, фиг. 196. 2. Патент RU 2163188 С1, опуб. 20.02.2001. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Обладнання для виготовлення ґрунтоблоків, що містить бункер для сировини, форму, ущільнювач з приводом, яке відрізняється тим, що форми виконані секційно у вигляді двох привідних втулково-роликових ланцюгів, до ланок яких у поперечному напрямі прикріплені несні пластини з просвітами між ними, в яких з можливістю переміщення встановлені перегородки, шарнірно закріплені до рухомих по напрямним стержням траверс, при цьому напрямні стержні жорстко з'єднані з несними пластинами, а траверси підпружинені відносно несних пластин і мають з країв опорні котки з можливістю їх взаємодії з напрямними, що мають горизонтальні, похилі та дугоподібні ділянки. 2. Обладнання за п. 1, яке відрізняється тим, що форма містить порожниноутворювачі, розташовані рядно в отворах несних пластин та приєднані за допомогою шарнірів до траверс. 2 UA 109844 U 3 UA 109844 U 4 UA 109844 U 5 UA 109844 U 6 UA 109844 U 7 UA 109844 U 8 UA 109844 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
