Підшипникова опора

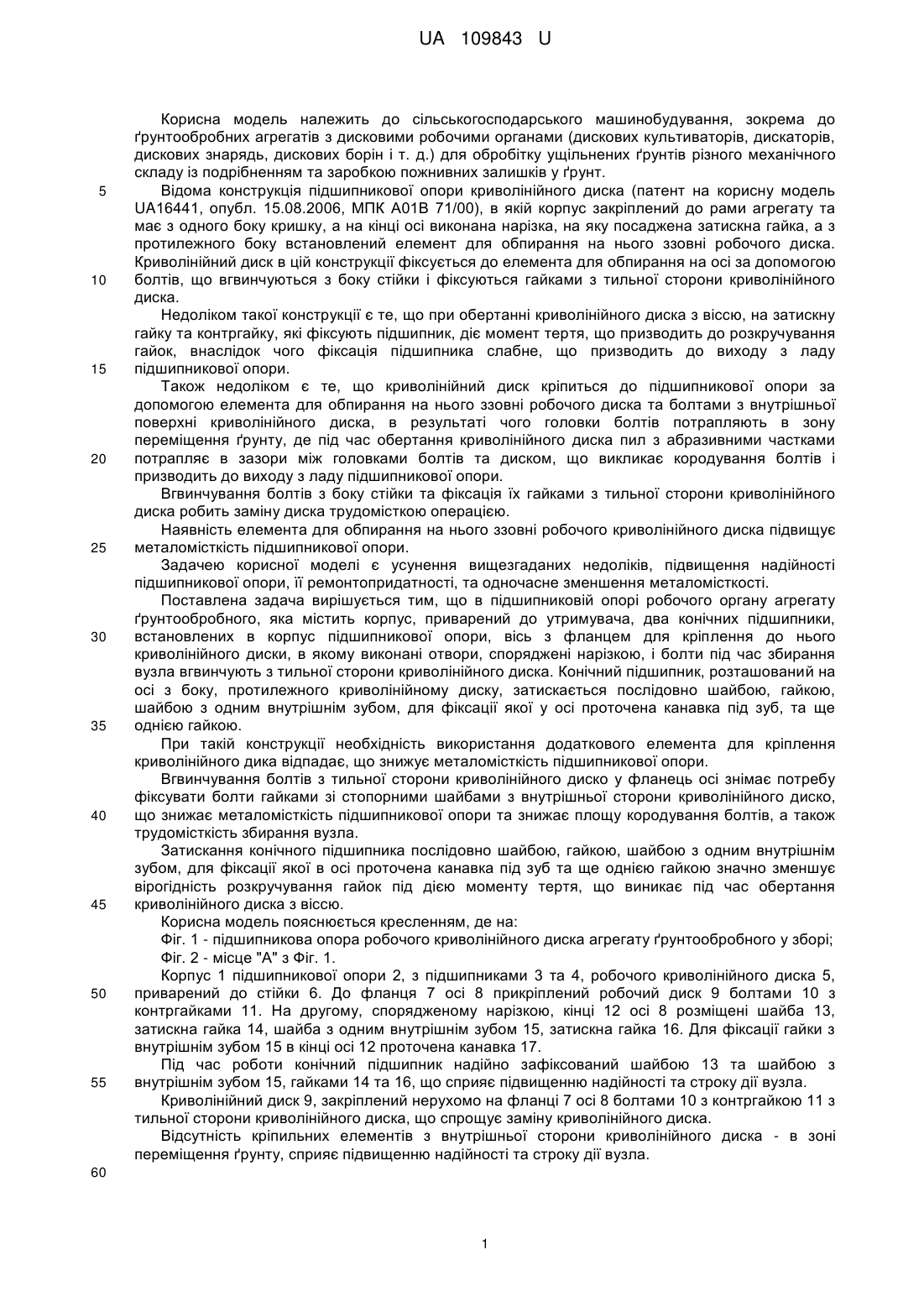

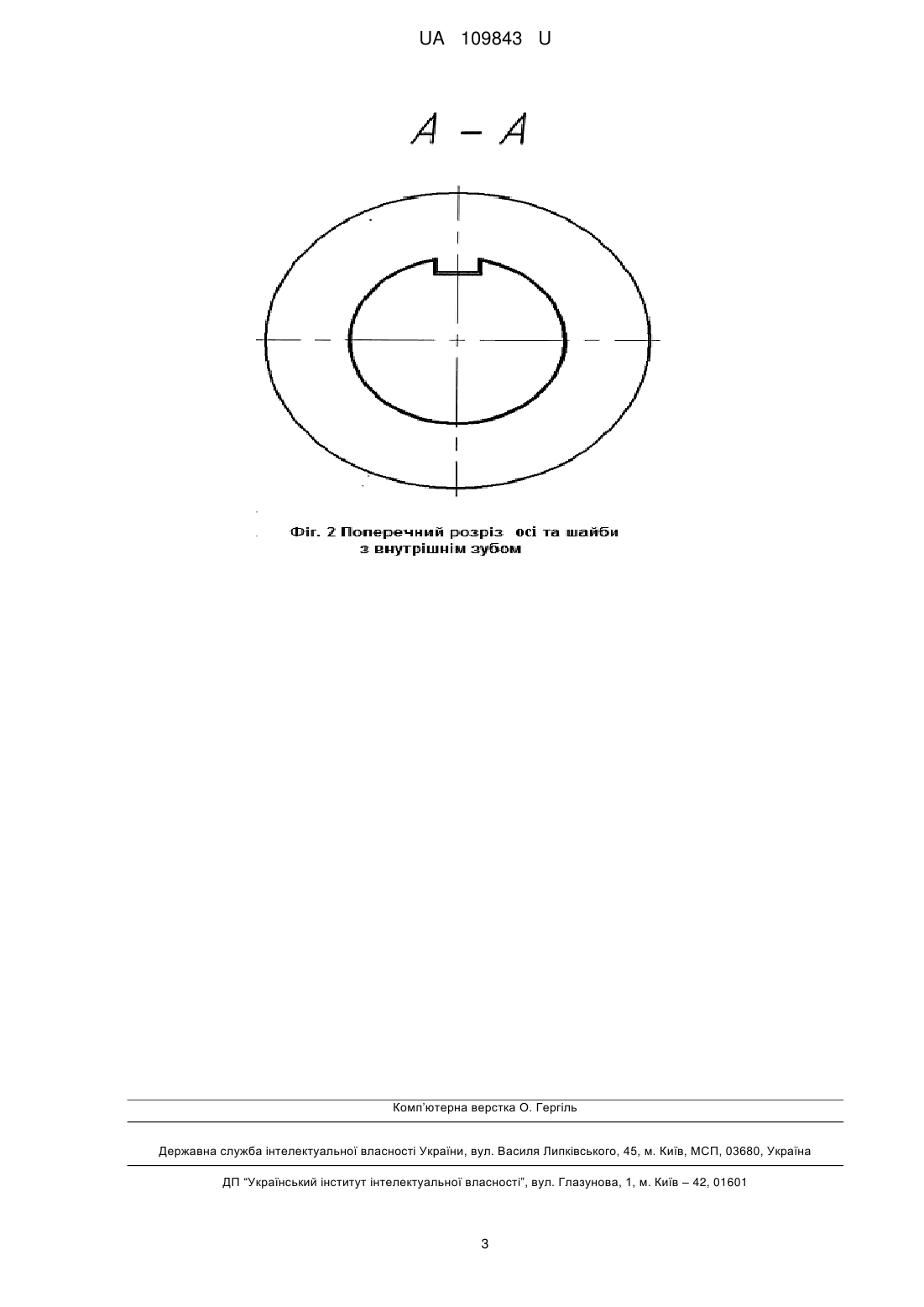

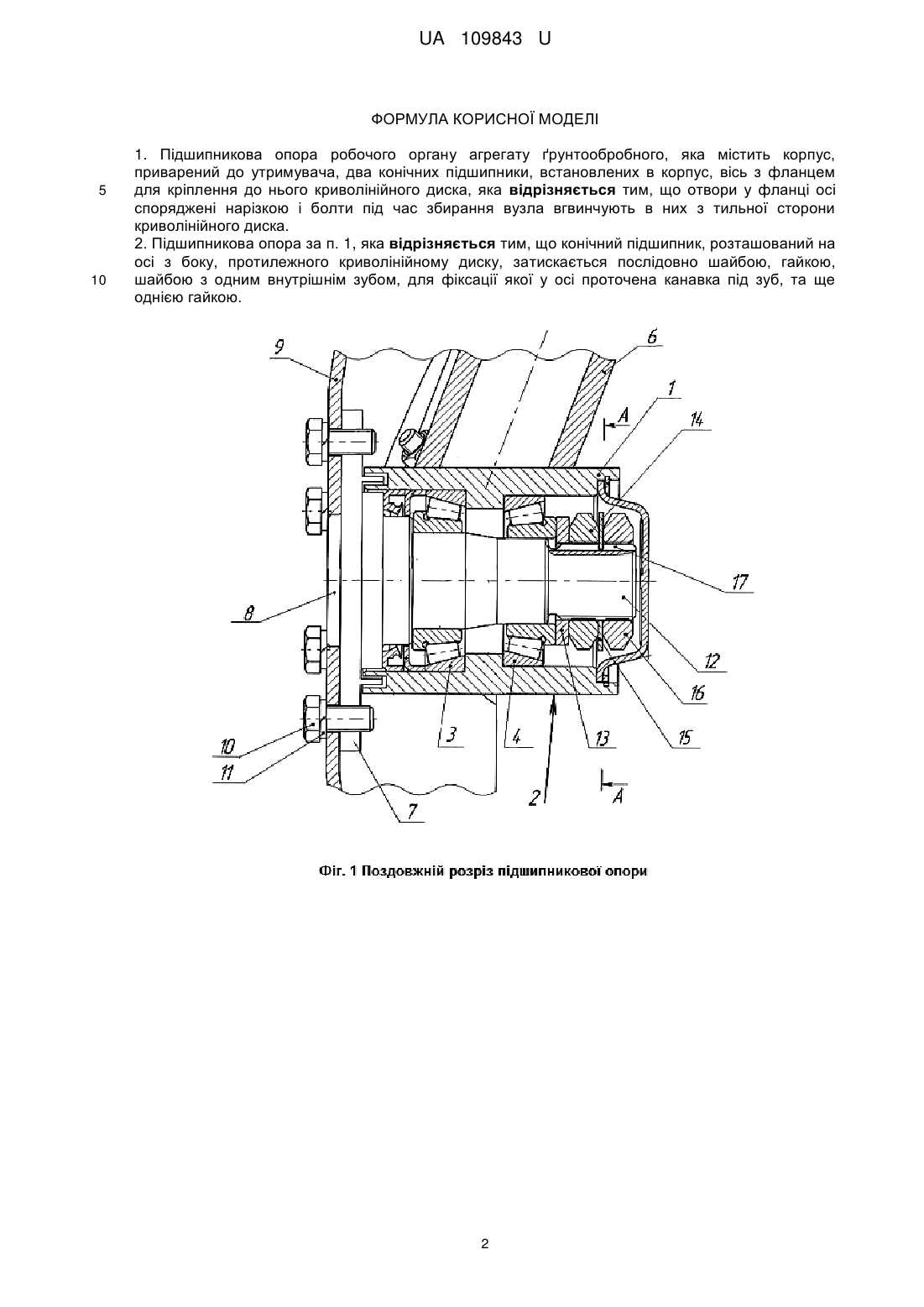

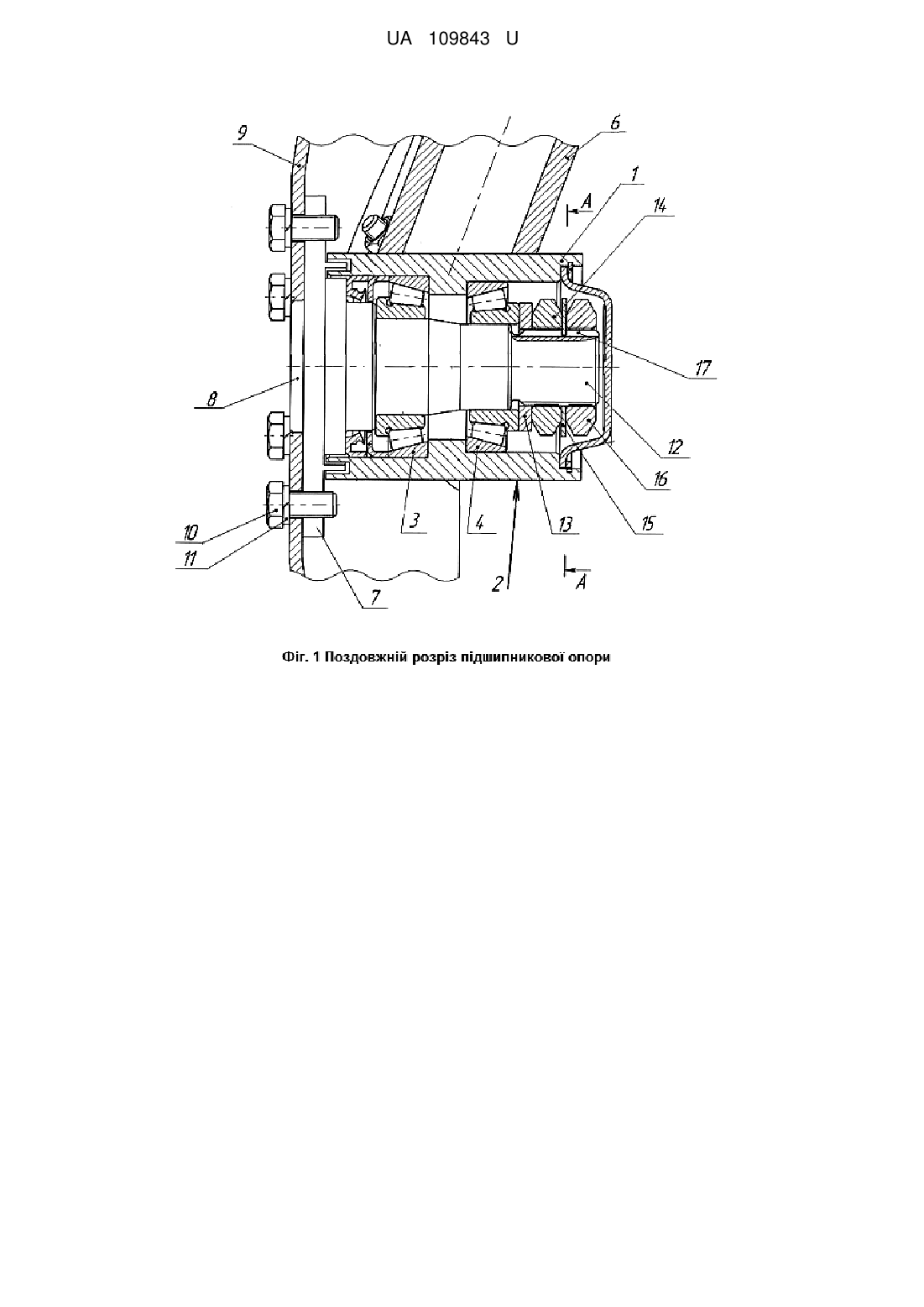

Реферат: Підшипникова опора робочого органу агрегату ґрунтообробного містить корпус, приварений до утримувача, два конічних підшипники, встановлених в корпус, вісь з фланцем для кріплення до нього криволінійного диска. Отвори у фланці осі споряджені нарізкою і болти під час збирання вузла вгвинчують в них з тильної сторони криволінійного диска. UA 109843 U (12) UA 109843 U UA 109843 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних агрегатів з дисковими робочими органами (дискових культиваторів, дискаторів, дискових знарядь, дискових борін і т. д.) для обробітку ущільнених ґрунтів різного механічного складу із подрібненням та заробкою пожнивних залишків у ґрунт. Відома конструкція підшипникової опори криволінійного диска (патент на корисну модель UA16441, опубл. 15.08.2006, МПК А01В 71/00), в якій корпус закріплений до рами агрегату та має з одного боку кришку, а на кінці осі виконана нарізка, на яку посаджена затискна гайка, а з протилежного боку встановлений елемент для обпирання на нього ззовні робочого диска. Криволінійний диск в цій конструкції фіксується до елемента для обпирання на осі за допомогою болтів, що вгвинчуються з боку стійки і фіксуються гайками з тильної сторони криволінійного диска. Недоліком такої конструкції є те, що при обертанні криволінійного диска з віссю, на затискну гайку та контргайку, які фіксують підшипник, діє момент тертя, що призводить до розкручування гайок, внаслідок чого фіксація підшипника слабне, що призводить до виходу з ладу підшипникової опори. Також недоліком є те, що криволінійний диск кріпиться до підшипникової опори за допомогою елемента для обпирання на нього ззовні робочого диска та болтами з внутрішньої поверхні криволінійного диска, в результаті чого головки болтів потрапляють в зону переміщення ґрунту, де під час обертання криволінійного диска пил з абразивними частками потрапляє в зазори між головками болтів та диском, що викликає кородування болтів і призводить до виходу з ладу підшипникової опори. Вгвинчування болтів з боку стійки та фіксація їх гайками з тильної сторони криволінійного диска робить заміну диска трудомісткою операцією. Наявність елемента для обпирання на нього ззовні робочого криволінійного диска підвищує металомісткість підшипникової опори. Задачею корисної моделі є усунення вищезгаданих недоліків, підвищення надійності підшипникової опори, її ремонтопридатності, та одночасне зменшення металомісткості. Поставлена задача вирішується тим, що в підшипниковій опорі робочого органу агрегату ґрунтообробного, яка містить корпус, приварений до утримувача, два конічних підшипники, встановлених в корпус підшипникової опори, вісь з фланцем для кріплення до нього криволінійного диски, в якому виконані отвори, споряджені нарізкою, і болти під час збирання вузла вгвинчують з тильної сторони криволінійного диска. Конічний підшипник, розташований на осі з боку, протилежного криволінійному диску, затискається послідовно шайбою, гайкою, шайбою з одним внутрішнім зубом, для фіксації якої у осі проточена канавка під зуб, та ще однією гайкою. При такій конструкції необхідність використання додаткового елемента для кріплення криволінійного дика відпадає, що знижує металомісткість підшипникової опори. Вгвинчування болтів з тильної сторони криволінійного диско у фланець осі знімає потребу фіксувати болти гайками зі стопорними шайбами з внутрішньої сторони криволінійного диско, що знижає металомісткість підшипникової опори та знижає площу кородування болтів, а також трудомісткість збирання вузла. Затискання конічного підшипника послідовно шайбою, гайкою, шайбою з одним внутрішнім зубом, для фіксації якої в осі проточена канавка під зуб та ще однією гайкою значно зменшує вірогідність розкручування гайок під дією моменту тертя, що виникає під час обертання криволінійного диска з віссю. Корисна модель пояснюється кресленням, де на: Фіг. 1 - підшипникова опора робочого криволінійного диска агрегату ґрунтообробного у зборі; Фіг. 2 - місце "А" з Фіг. 1. Корпус 1 підшипникової опори 2, з підшипниками 3 та 4, робочого криволінійного диска 5, приварений до стійки 6. До фланця 7 осі 8 прикріплений робочий диск 9 болтами 10 з контргайками 11. На другому, спорядженому нарізкою, кінці 12 осі 8 розміщені шайба 13, затискна гайка 14, шайба з одним внутрішнім зубом 15, затискна гайка 16. Для фіксації гайки з внутрішнім зубом 15 в кінці осі 12 проточена канавка 17. Під час роботи конічний підшипник надійно зафіксований шайбою 13 та шайбою з внутрішнім зубом 15, гайками 14 та 16, що сприяє підвищенню надійності та строку дії вузла. Криволінійний диск 9, закріплений нерухомо на фланці 7 осі 8 болтами 10 з контргайкою 11 з тильної сторони криволінійного диска, що спрощує заміну криволінійного диска. Відсутність кріпильних елементів з внутрішньої сторони криволінійного диска - в зоні переміщення ґрунту, сприяє підвищенню надійності та строку дії вузла. 60 1 UA 109843 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Підшипникова опора робочого органу агрегату ґрунтообробного, яка містить корпус, приварений до утримувача, два конічних підшипники, встановлених в корпус, вісь з фланцем для кріплення до нього криволінійного диска, яка відрізняється тим, що отвори у фланці осі споряджені нарізкою і болти під час збирання вузла вгвинчують в них з тильної сторони криволінійного диска. 2. Підшипникова опора за п. 1, яка відрізняється тим, що конічний підшипник, розташований на осі з боку, протилежного криволінійному диску, затискається послідовно шайбою, гайкою, шайбою з одним внутрішнім зубом, для фіксації якої у осі проточена канавка під зуб, та ще однією гайкою. 2 UA 109843 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
