Прес для виготовлення ґрунтоблоків
Номер патенту: 89151
Опубліковано: 10.04.2014
Автори: Довгаленко Дмитро Олександрович, Шатов Сергій Васильович, Савицький Микола Васильович
Формула / Реферат
Прес для виготовлення ґрунтоблоків, що включає форму з бічними, торцевими і нижньою стінками, пуансон з отворами та механізм приводу пуансона, який відрізняється тим, що бічні та торцеві стінки форми виконані з отворами.
Текст

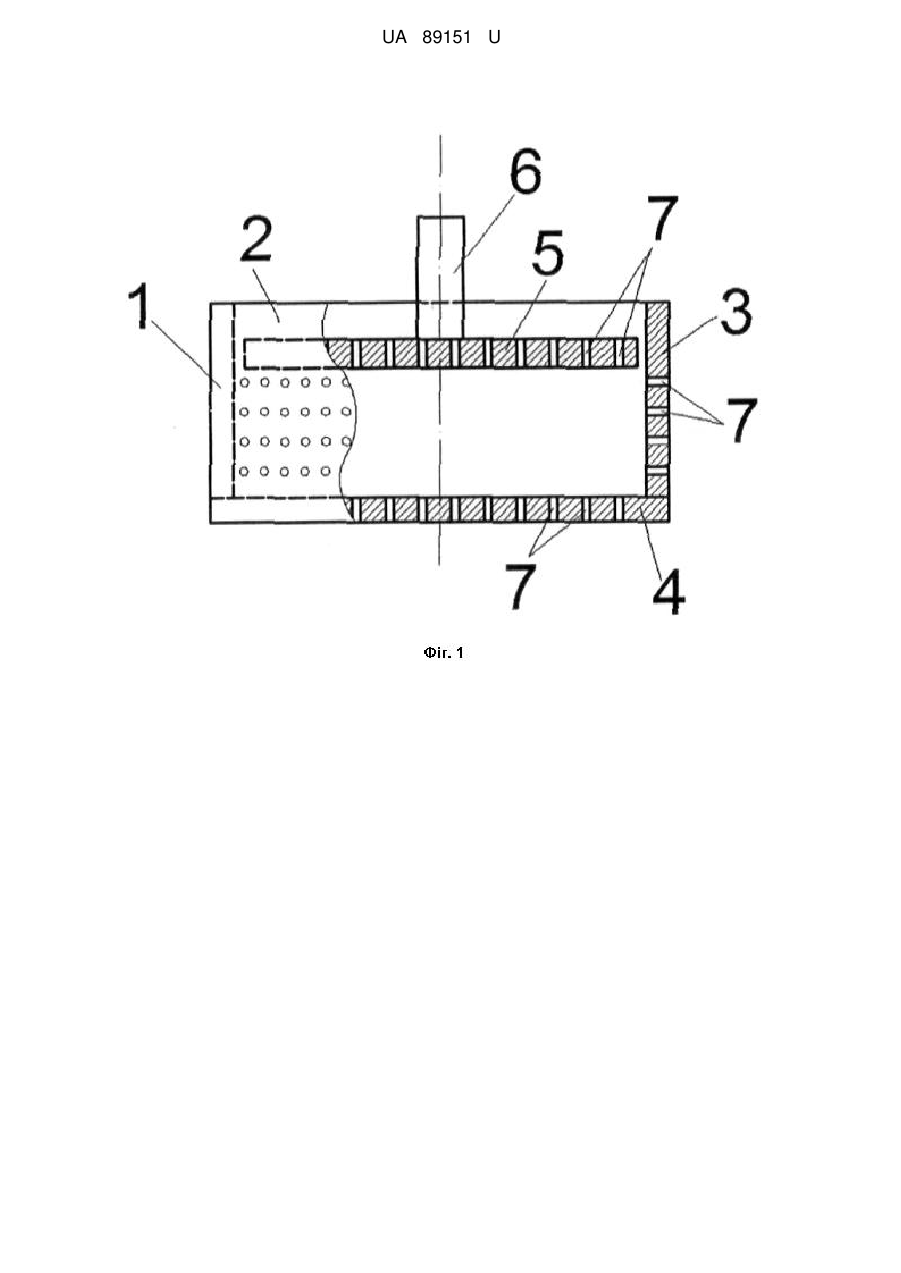

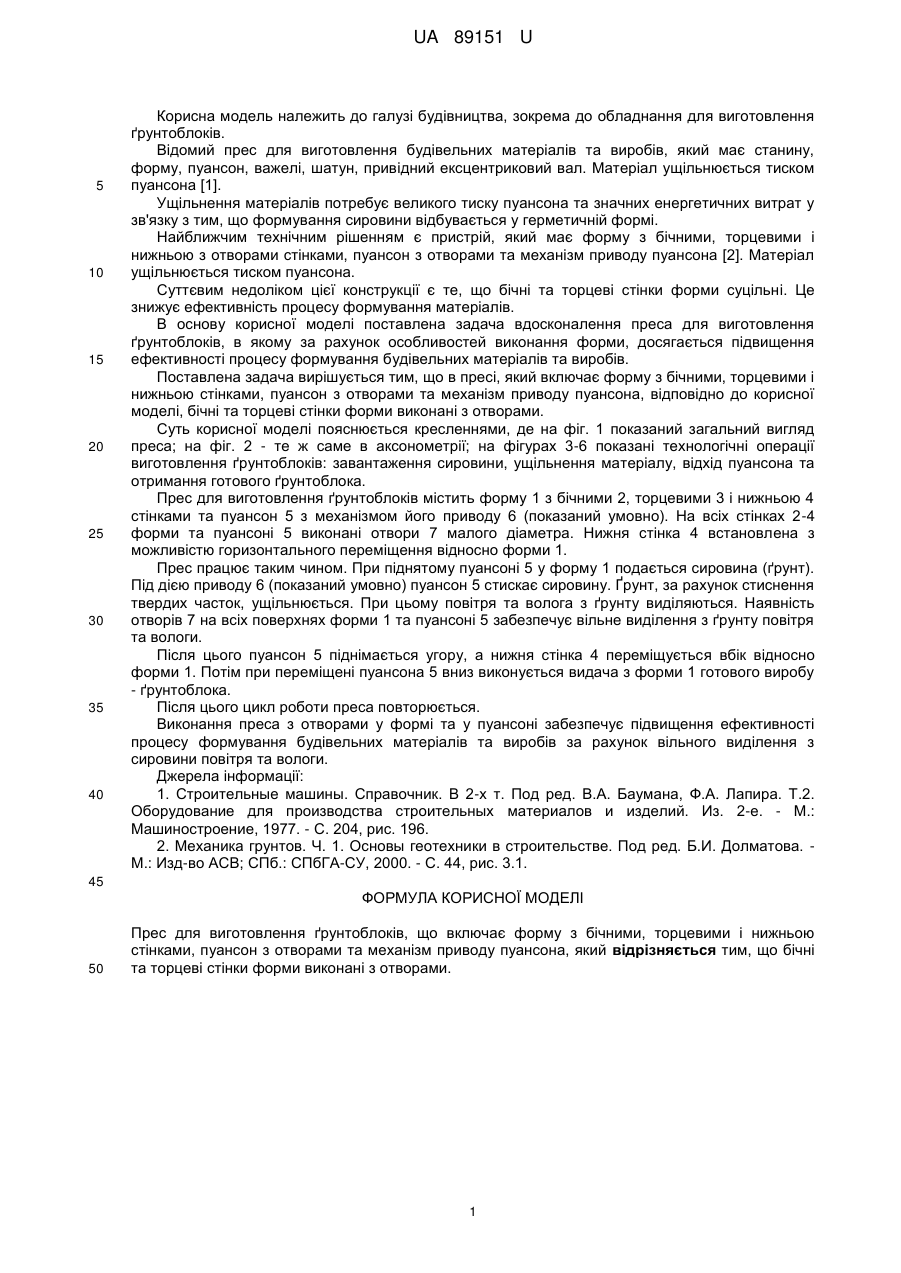

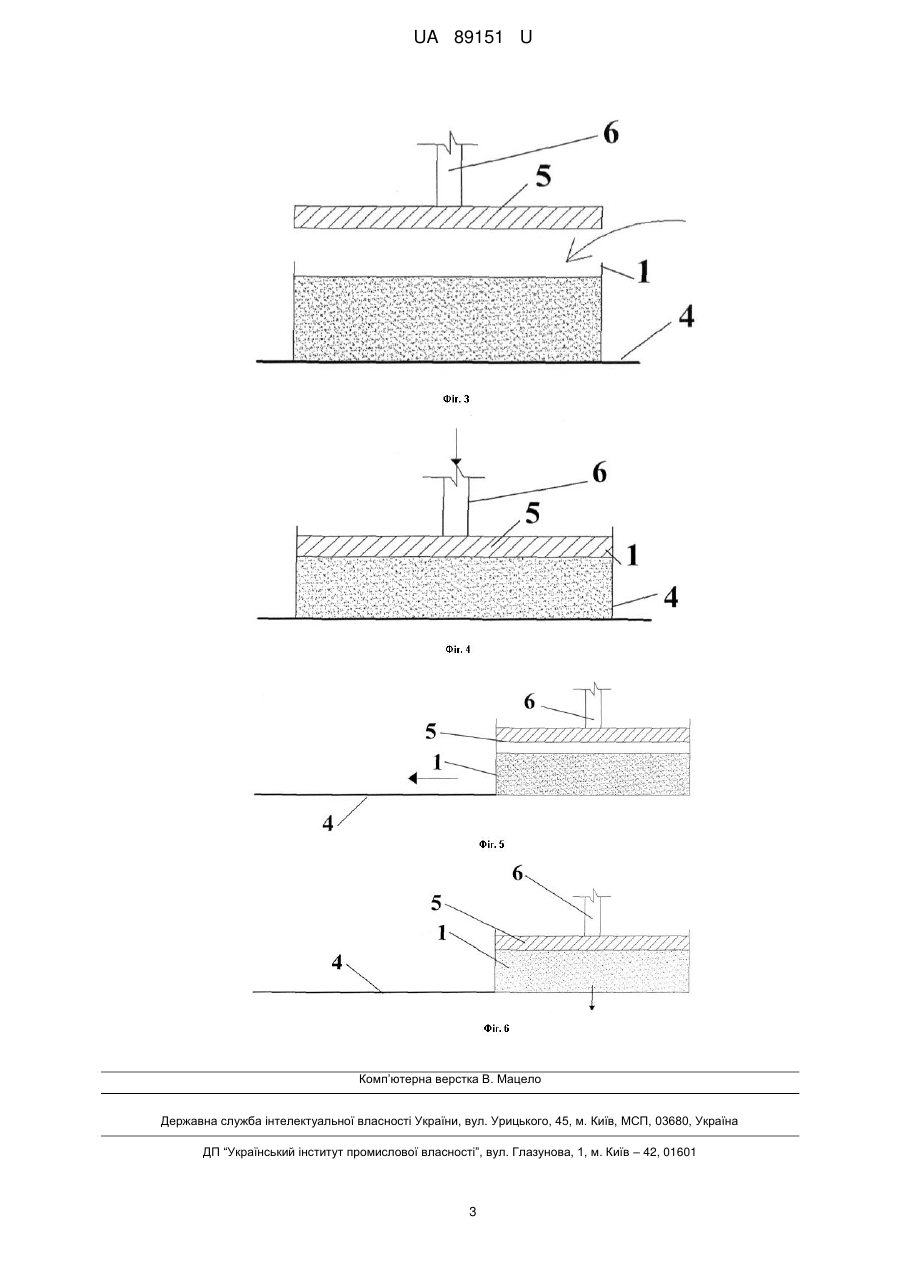

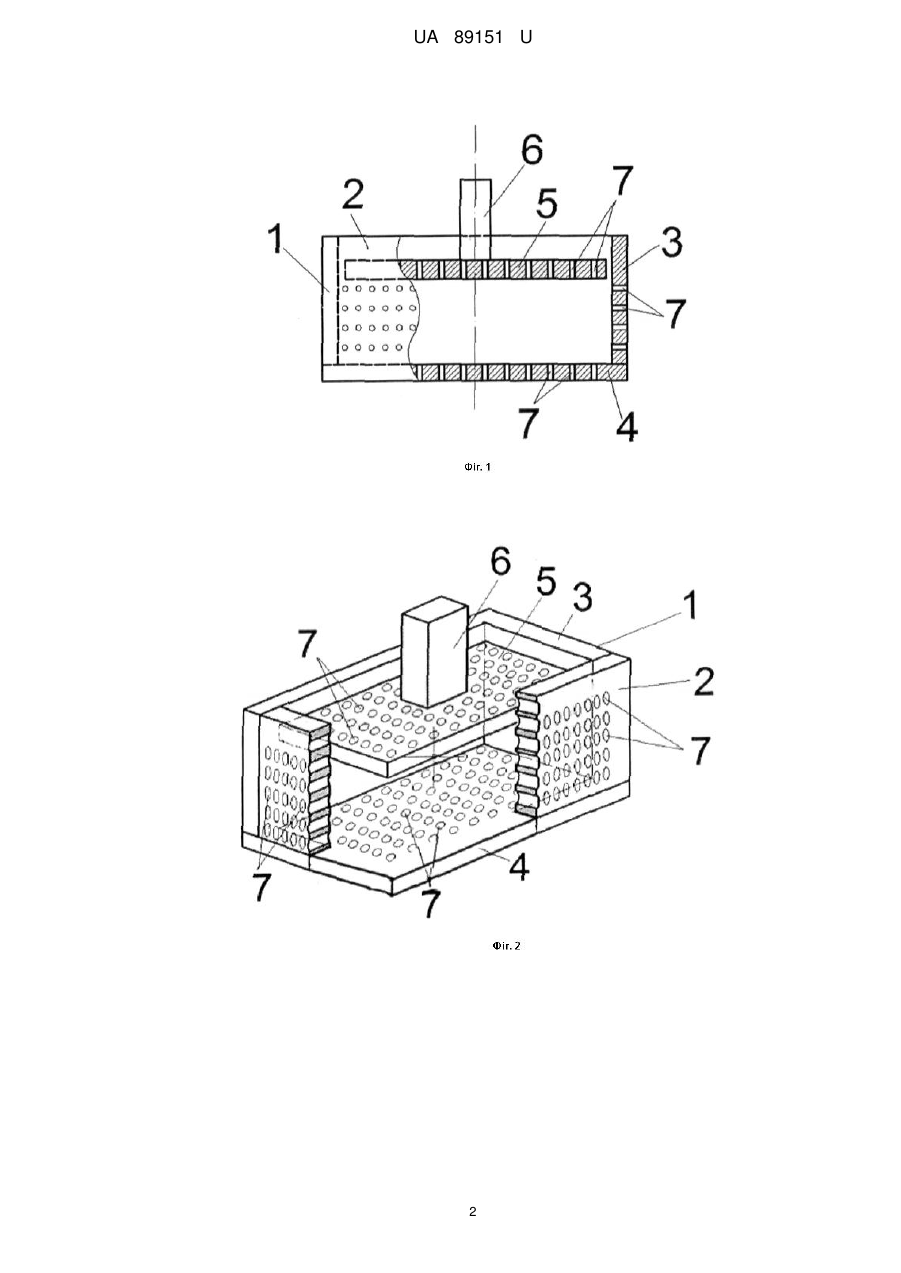

Реферат: Прес для виготовлення ґрунтоблоків, що включає форму з бічними, торцевими і нижньою стінками, пуансон з отворами та механізм приводу пуансона, причому бічні та торцеві стінки форми виконані з отворами. UA 89151 U (54) ПРЕС ДЛЯ ВИГОТОВЛЕННЯ ҐРУНТОБЛОКІВ UA 89151 U UA 89151 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, зокрема до обладнання для виготовлення ґрунтоблоків. Відомий прес для виготовлення будівельних матеріалів та виробів, який має станину, форму, пуансон, важелі, шатун, привідний ексцентриковий вал. Матеріал ущільнюється тиском пуансона [1]. Ущільнення матеріалів потребує великого тиску пуансона та значних енергетичних витрат у зв'язку з тим, що формування сировини відбувається у герметичній формі. Найближчим технічним рішенням є пристрій, який має форму з бічними, торцевими і нижньою з отворами стінками, пуансон з отворами та механізм приводу пуансона [2]. Матеріал ущільнюється тиском пуансона. Суттєвим недоліком цієї конструкції є те, що бічні та торцеві стінки форми суцільні. Це знижує ефективність процесу формування матеріалів. В основу корисної моделі поставлена задача вдосконалення преса для виготовлення ґрунтоблоків, в якому за рахунок особливостей виконання форми, досягається підвищення ефективності процесу формування будівельних матеріалів та виробів. Поставлена задача вирішується тим, що в пресі, який включає форму з бічними, торцевими і нижньою стінками, пуансон з отворами та механізм приводу пуансона, відповідно до корисної моделі, бічні та торцеві стінки форми виконані з отворами. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд преса; на фіг. 2 - те ж саме в аксонометрії; на фігурах 3-6 показані технологічні операції виготовлення ґрунтоблоків: завантаження сировини, ущільнення матеріалу, відхід пуансона та отримання готового ґрунтоблока. Прес для виготовлення ґрунтоблоків містить форму 1 з бічними 2, торцевими 3 і нижньою 4 стінками та пуансон 5 з механізмом його приводу 6 (показаний умовно). На всіх стінках 2-4 форми та пуансоні 5 виконані отвори 7 малого діаметра. Нижня стінка 4 встановлена з можливістю горизонтального переміщення відносно форми 1. Прес працює таким чином. При піднятому пуансоні 5 у форму 1 подається сировина (ґрунт). Під дією приводу 6 (показаний умовно) пуансон 5 стискає сировину. Ґрунт, за рахунок стиснення твердих часток, ущільнюється. При цьому повітря та волога з ґрунту виділяються. Наявність отворів 7 на всіх поверхнях форми 1 та пуансоні 5 забезпечує вільне виділення з ґрунту повітря та вологи. Після цього пуансон 5 піднімається угору, а нижня стінка 4 переміщується вбік відносно форми 1. Потім при переміщені пуансона 5 вниз виконується видача з форми 1 готового виробу - ґрунтоблока. Після цього цикл роботи преса повторюється. Виконання преса з отворами у формі та у пуансоні забезпечує підвищення ефективності процесу формування будівельних матеріалів та виробів за рахунок вільного виділення з сировини повітря та вологи. Джерела інформації: 1. Строительные машины. Справочник. В 2-х т. Под ред. В.А. Баумана, Ф.А. Лапира. Т.2. Оборудование для производства строительных материалов и изделий. Из. 2-е. - М.: Машиностроение, 1977. - С. 204, рис. 196. 2. Механика грунтов. Ч. 1. Основы геотехники в строительстве. Под ред. Б.И. Долматова. М.: Изд-во АСВ; СПб.: СПбГА-СУ, 2000. - С. 44, рис. 3.1. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Прес для виготовлення ґрунтоблоків, що включає форму з бічними, торцевими і нижньою стінками, пуансон з отворами та механізм приводу пуансона, який відрізняється тим, що бічні та торцеві стінки форми виконані з отворами. 1 UA 89151 U 2 UA 89151 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Автори англійськоюShatov Serhii Vasyliovych, Savytskyi Mykola Vasyliovych
Автори російськоюШатов Сергей Васильевич, Савицкий Николай Васильевич
МПК / Мітки
МПК: B28B 3/02
Мітки: ґрунтоблоків, прес, виготовлення
