Обладнання для формування ґрунтоблоків

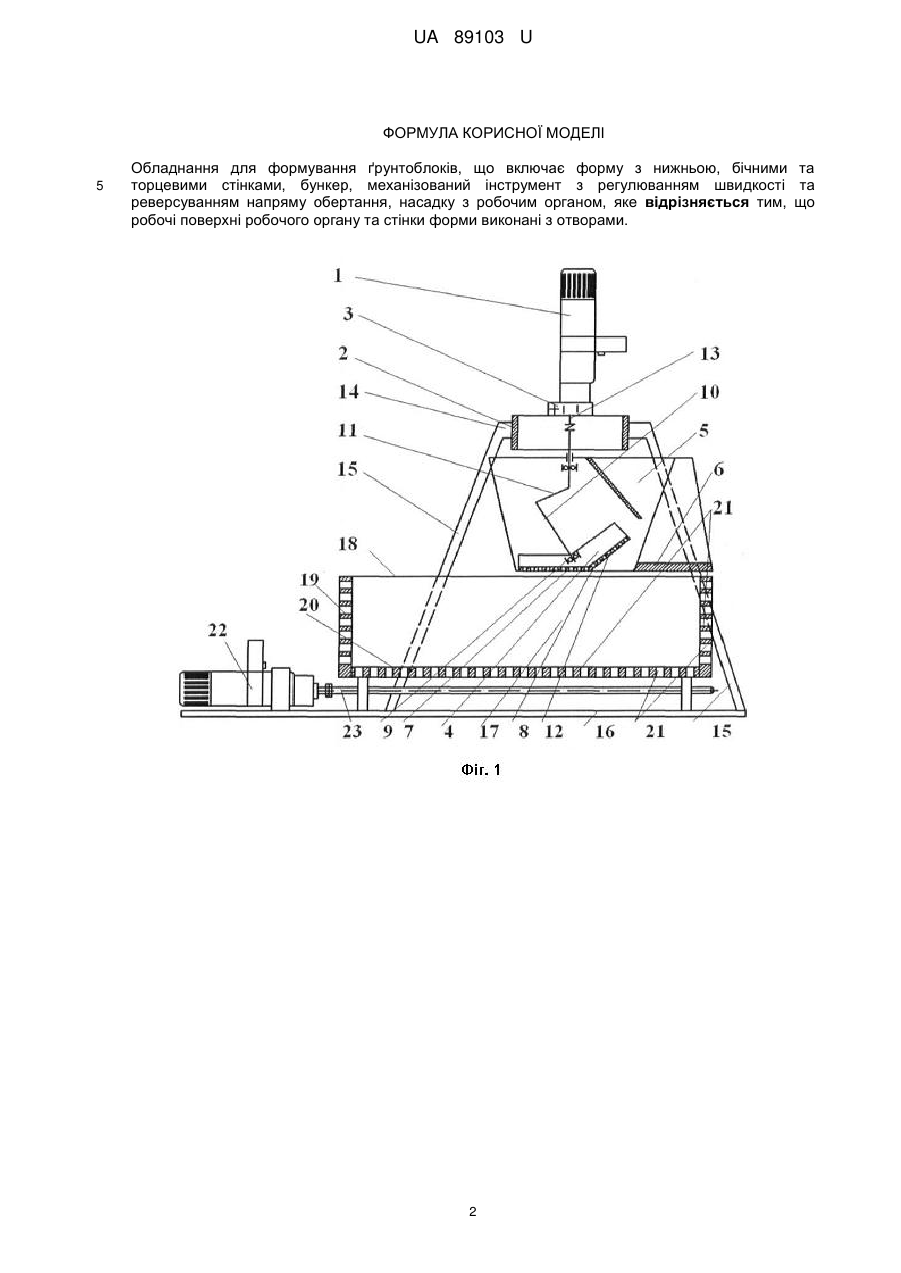

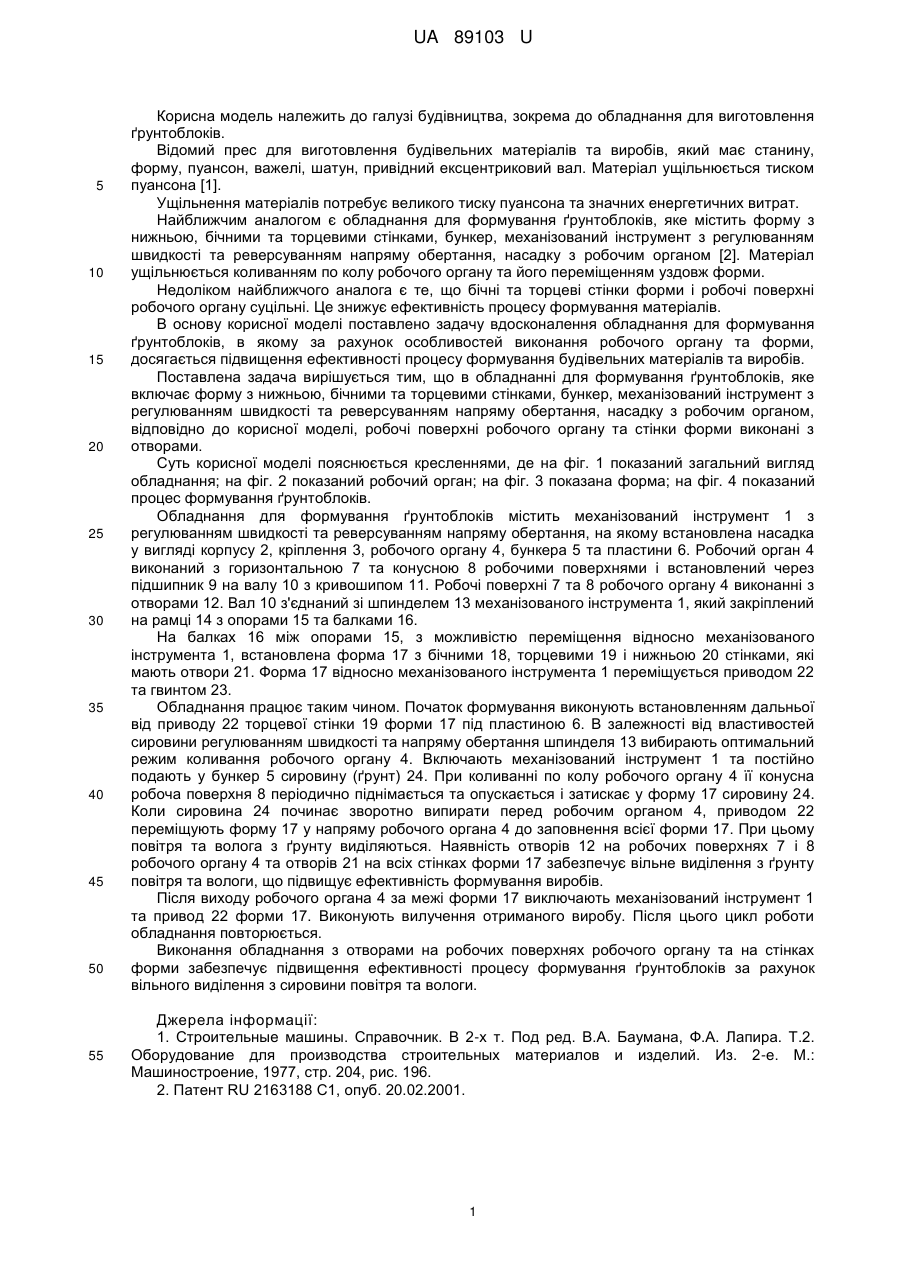

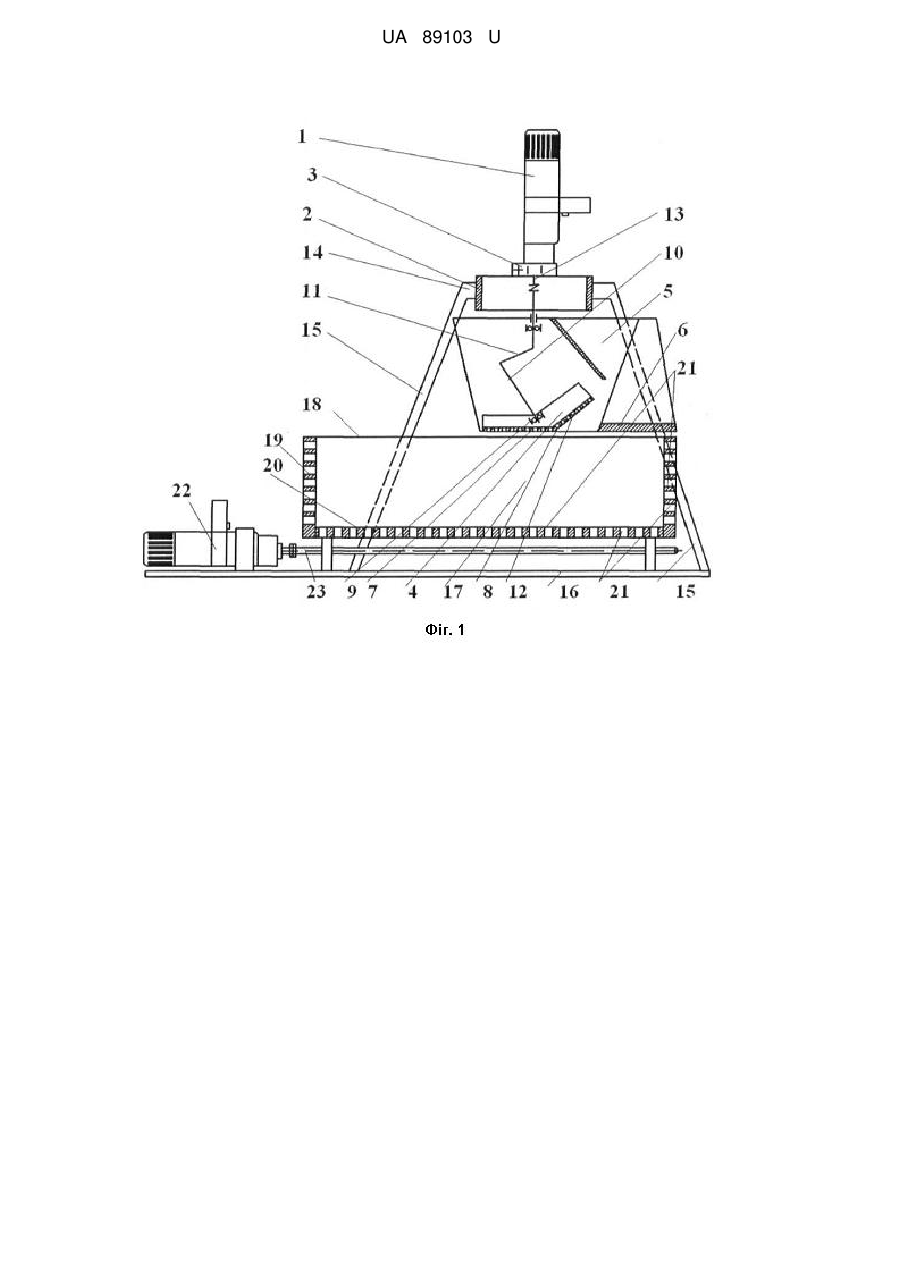

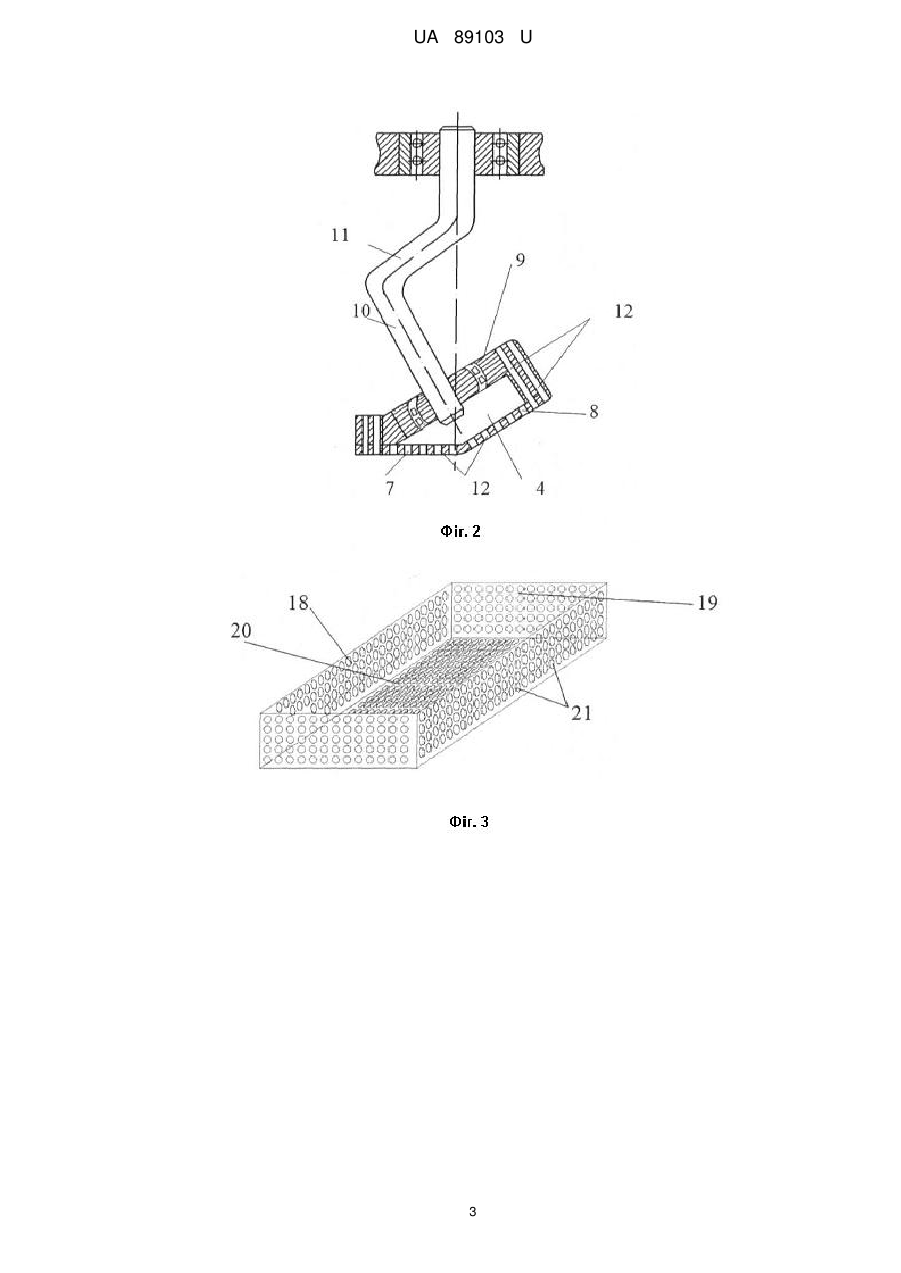

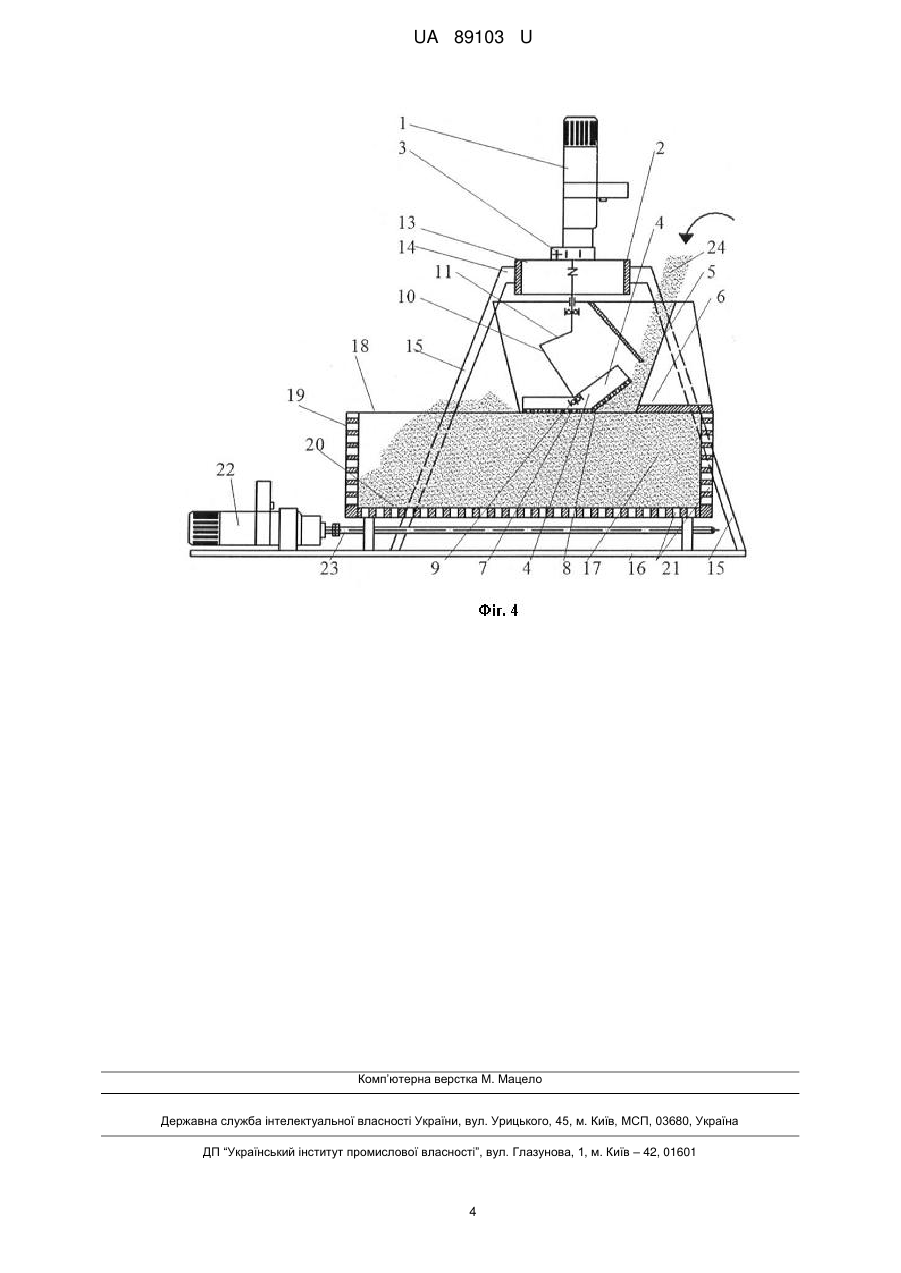

Реферат: Обладнання для формування ґрунтоблоків містить форму з нижньою, бічними та торцевими стінками, бункер, механізований інструмент з регулюванням швидкості та реверсуванням напряму обертання, насадку з робочим органом. Робочі поверхні робочого органу та стінки форми виконані з отворами. UA 89103 U (54) ОБЛАДНАННЯ ДЛЯ ФОРМУВАННЯ ҐРУНТОБЛОКІВ UA 89103 U UA 89103 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до обладнання для виготовлення ґрунтоблоків. Відомий прес для виготовлення будівельних матеріалів та виробів, який має станину, форму, пуансон, важелі, шатун, привідний ексцентриковий вал. Матеріал ущільнюється тиском пуансона [1]. Ущільнення матеріалів потребує великого тиску пуансона та значних енергетичних витрат. Найближчим аналогом є обладнання для формування ґрунтоблоків, яке містить форму з нижньою, бічними та торцевими стінками, бункер, механізований інструмент з регулюванням швидкості та реверсуванням напряму обертання, насадку з робочим органом [2]. Матеріал ущільнюється коливанням по колу робочого органу та його переміщенням уздовж форми. Недоліком найближчого аналога є те, що бічні та торцеві стінки форми і робочі поверхні робочого органу суцільні. Це знижує ефективність процесу формування матеріалів. В основу корисної моделі поставлено задачу вдосконалення обладнання для формування ґрунтоблоків, в якому за рахунок особливостей виконання робочого органу та форми, досягається підвищення ефективності процесу формування будівельних матеріалів та виробів. Поставлена задача вирішується тим, що в обладнанні для формування ґрунтоблоків, яке включає форму з нижньою, бічними та торцевими стінками, бункер, механізований інструмент з регулюванням швидкості та реверсуванням напряму обертання, насадку з робочим органом, відповідно до корисної моделі, робочі поверхні робочого органу та стінки форми виконані з отворами. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд обладнання; на фіг. 2 показаний робочий орган; на фіг. 3 показана форма; на фіг. 4 показаний процес формування ґрунтоблоків. Обладнання для формування ґрунтоблоків містить механізований інструмент 1 з регулюванням швидкості та реверсуванням напряму обертання, на якому встановлена насадка у вигляді корпусу 2, кріплення 3, робочого органу 4, бункера 5 та пластини 6. Робочий орган 4 виконаний з горизонтальною 7 та конусною 8 робочими поверхнями і встановлений через підшипник 9 на валу 10 з кривошипом 11. Робочі поверхні 7 та 8 робочого органу 4 виконанні з отворами 12. Вал 10 з'єднаний зі шпинделем 13 механізованого інструмента 1, який закріплений на рамці 14 з опорами 15 та балками 16. На балках 16 між опорами 15, з можливістю переміщення відносно механізованого інструмента 1, встановлена форма 17 з бічними 18, торцевими 19 і нижньою 20 стінками, які мають отвори 21. Форма 17 відносно механізованого інструмента 1 переміщується приводом 22 та гвинтом 23. Обладнання працює таким чином. Початок формування виконують встановленням дальньої від приводу 22 торцевої стінки 19 форми 17 під пластиною 6. В залежності від властивостей сировини регулюванням швидкості та напряму обертання шпинделя 13 вибирають оптимальний режим коливання робочого органу 4. Включають механізований інструмент 1 та постійно подають у бункер 5 сировину (ґрунт) 24. При коливанні по колу робочого органу 4 її конусна робоча поверхня 8 періодично піднімається та опускається і затискає у форму 17 сировину 24. Коли сировина 24 починає зворотно випирати перед робочим органом 4, приводом 22 переміщують форму 17 у напряму робочого органа 4 до заповнення всієї форми 17. При цьому повітря та волога з ґрунту виділяються. Наявність отворів 12 на робочих поверхнях 7 і 8 робочого органу 4 та отворів 21 на всіх стінках форми 17 забезпечує вільне виділення з ґрунту повітря та вологи, що підвищує ефективність формування виробів. Після виходу робочого органа 4 за межі форми 17 виключають механізований інструмент 1 та привод 22 форми 17. Виконують вилучення отриманого виробу. Після цього цикл роботи обладнання повторюється. Виконання обладнання з отворами на робочих поверхнях робочого органу та на стінках форми забезпечує підвищення ефективності процесу формування ґрунтоблоків за рахунок вільного виділення з сировини повітря та вологи. Джерела інформації: 1. Строительные машины. Справочник. В 2-х т. Под ред. В.А. Баумана, Ф.А. Лапира. Т.2. Оборудование для производства строительных материалов и изделий. Из. 2-е. М.: Машиностроение, 1977, стр. 204, рис. 196. 2. Патент RU 2163188 С1, опуб. 20.02.2001. 1 UA 89103 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Обладнання для формування ґрунтоблоків, що включає форму з нижньою, бічними та торцевими стінками, бункер, механізований інструмент з регулюванням швидкості та реверсуванням напряму обертання, насадку з робочим органом, яке відрізняється тим, що робочі поверхні робочого органу та стінки форми виконані з отворами. 2 UA 89103 U 3 UA 89103 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
