Обідковий папір для курильного виробу

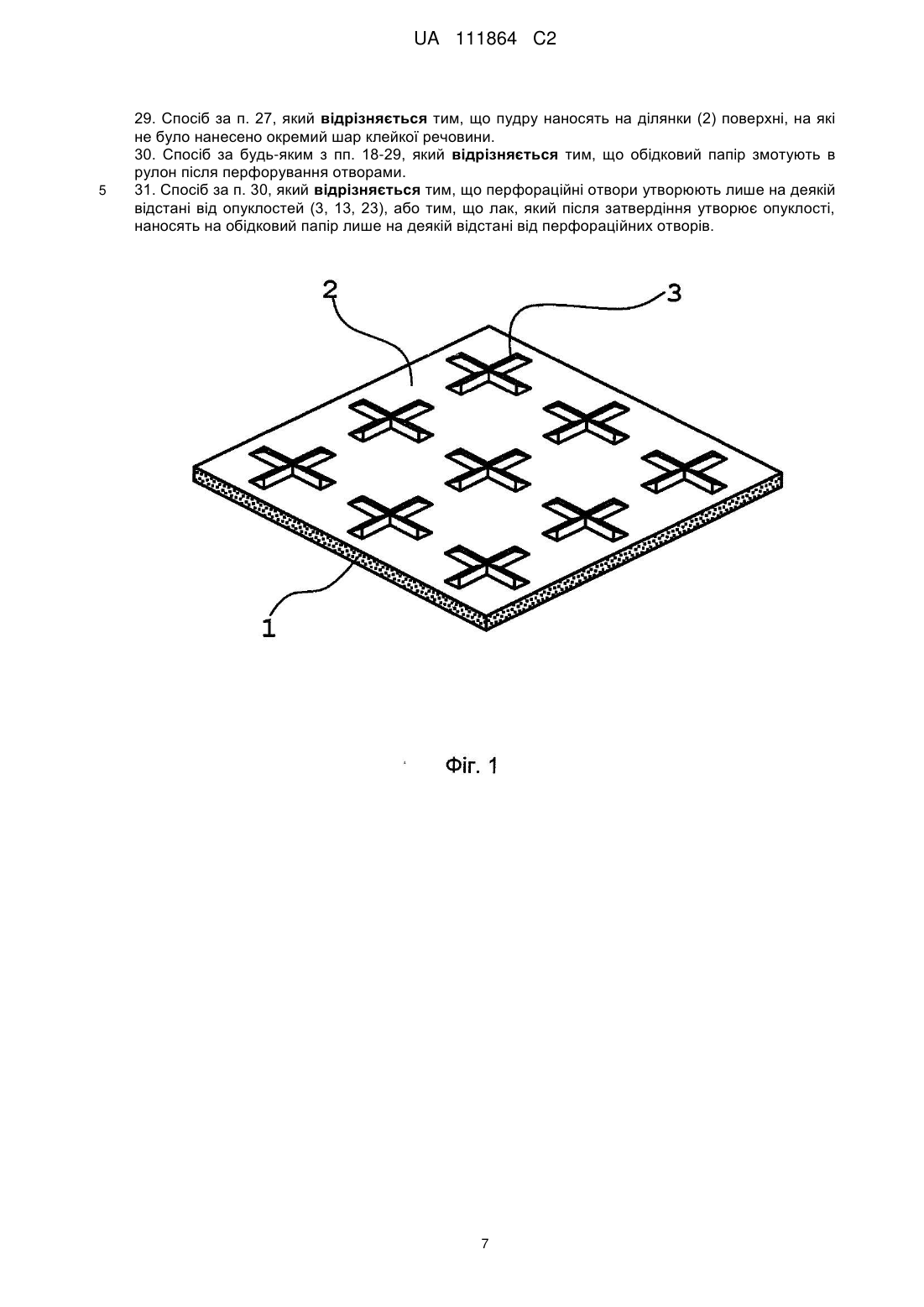

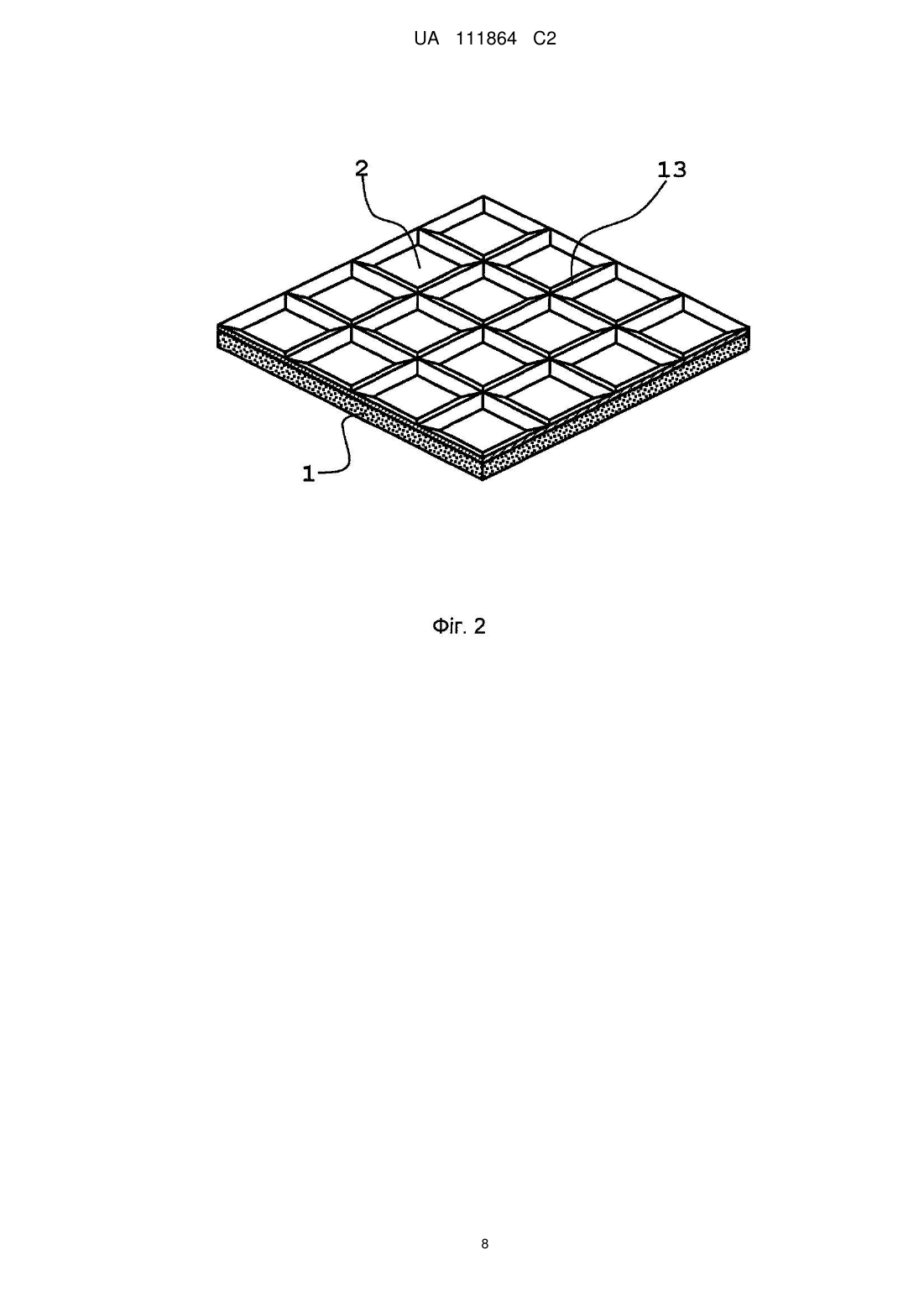

Реферат: Винахід стосується ободового паперу для курильного виробу (1), який утворює зовнішній шар обгортки фільтра. Ободовий папір (1) забезпечений локально обмеженими опухлостями (3, 13, 23), які утворені затверділим лаком. Між опуклостями (3, 13, 23) розміщуються ділянки (2) поверхні ободового паперу (1), над якими виступають опуклості (3, 13, 23) у напрямку, перпендикулярному до площини ободового паперу (1), на принаймні 5 мкм. UA 111864 C2 (12) UA 111864 C2 UA 111864 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується ободового паперу для курильного виробу. Звичайна сигарета з фільтром складається з п'яти важливих частин - тютюнового стрижня, сигаретного паперу, що обгортає цей стрижень, фільтра, паперу сорочки фільтруючого мундштука і ободового паперу. Ободовий папір для мундштуків сигарет, який часто називають "Ободовий папір" або скорочено "Ободок", обгортає фільтр і папір сорочки фільтруючого мундштука. Він являє собою ту частину сигарети з фільтром, яка при курінні сигарети з фільтром контактує з губами людини, що курить. Зазвичай ободовий папір трохи виступає в поздовжньому напрямку сигарети з фільтром і заходить також у поздовжню зону тютюнового стрижня, обгортає там сигаретний папір і з'єднується з ним шляхом склеювання. Шляхом виконання такого склеювання фільтруюча частина і тютюновий стрижень механічно з'єднуються в сигаретній машині. У більшості випадків ободовий папір мундштука дійсно являє собою папір, однак це може бути також плівка або лист. У тому випадку, коли ободовий папір мундштука виконаний з плівки або листа, він може, наприклад, складатися з гідрату целюлози. На кінці, розташованому поряд з тютюновим стрижнем, ободовий папір мундштука зазвичай виконаний з перфорацією, в результаті чого при затягуванні сигаретою повітря з зовнішнього середовища потрапляє в фільтр і там змішується з потоком диму, що виходить з тютюнового стрижня, в результаті чого показники диму змінюються у кращу сторону. Зазвичай на ободовий папір наноситься візуально привабливий друк. Часто цей друк нагадує кору пробкового дерева або тютюн. Застосовується також ободовий папір, який додатково до оптичного друку містить покриття з матеріалів або просочений матеріалами, які при курінні викликають відчуття певного характеру, такі як запах, смак, холод (свіжість) або тепло (гострий смак). Наприклад, в заявці WO 2006128551 А1 пропонується наносити ароматичну речовину за допомогою струменевого принтера, наприклад на ободовий папір. У патенті DE 3411511 С2 пропонується наносити на ободовий папір речовину, яка в результаті дії підвищеної температури постійно змінює колір. Для досягнення зміни кольору на ободовому папері формують випуклий рисунок з допомогою розігрітого штампа, який має структуровану поверхню, ним же витискають структуру на ободовому папері. Між ободовим папером і власне фільтром зазвичай розташований папір сорочки фільтруючого мундштука, головна функція якого полягає в тому, щоб механічно утримувати матеріал та/або компоненти матеріалу фільтра, принаймні доти, поки всі компоненти, що скріплюються ободовим папером, який подається спочатку в сигаретну машину, не з'єднаються. В патенті DE 3005793 С2 пропонується папір сорочки фільтруючого мундштука, який у кінцевому рахунку утворює на готовій сигареті проміжний шар, з причини повітропроникності створювати з дуже високопористого паперу і наносити на нього друкований рисунок у вигляді дуже тонкої сітки з структурного лаку. Структурний лак поліпшує механічну стійкість високопористого паперу, яка є дуже невисокою. Якщо наносити структурний лак лише у вигляді тонкої сітки, то він не зменшує бажаної високої повітропроникності. У патенті DE 3005793 С2 пропонується як придатний для цих цілей структурний лак використовувати синтетичний клей з гарячого розплаву. Структурний лак в контексті цього опису являє собою лак, з допомогою якого на поверхні можна друкувати тонку рельєфну сітку, опуклості якої відчуваються на дотик, наприклад, може бути надруковано від 5 до 30 розташованих поряд ліній на 1 см, які виступають над незадрукованими ділянками на 10-30 мкм. З цього лаку можна, однак, друкувати і більш тонкі структури, наприклад з 100 розташованих поряд ліній на 1 см. З структурного лаку можна виконувати рельєфний друк, опуклості якого відчуваються на дотик; він застосовується для друкування шрифту для сліпих, поліпшення розпізнавання банкнот та поліпшення рельєфності відбитку на упаковках. Останнє пропонується, наприклад, в заявці WO 2011/001200 А1. Ще одна важлива область застосування структурного лаку - зміна зношувальних характеристик поверхні; в залежності від цілі шляхом вибору відповідного лакофарбового матеріалу можна підвищити опір злипанню або коефіцієнт зчеплення. В патенті DE 2927893 С2 пропонується здійснювати на сигаретному папері з допомогою структурного лаку, який містить пиловидні відходи тютюну, друк структури, яка візуально і на дотик мала б максимальну схожість з тютюновим листом. На цей час існують найрізноманітніші можливості, що дозволяють оформляти ободовий паперу для створення візуальних ефектів, а також забезпечувати його засобами для отримання відчуттів, відмінних від візуальних. Однак вибір речовин і станів речовин, які можуть бути для цього використані, є дуже обмеженим. Важливе обмеження обумовлене тією обставиною, що ободовий папір під час виготовлення і упаковки сигарет з фільтром зазнає дії значних 1 UA 111864 C2 5 10 15 20 25 30 35 40 45 50 55 60 навантажень тертя і стиску. Інші обмеження мають місце внаслідок дії навколишнього середовища, зокрема високої вологості повітря, яка може несприятливо впливати на функціональні речовини готового виробу. Першорядна задача цього винаходу полягає в тому, щоб зменшити зазначені у попередньому абзаці обмеження і тим самим розширити можливості вибору речовин і станів речовин, які можуть бути використані для здійснення впливу на властивості ободового паперу. Для розв'язання цієї задачі пропонується забезпечити ободовий папір опуклими ділянками поверхні шляхом локально обмеженого друку з використанням структурного лаку. В переважному варіанті здійснення винаходу на ділянки ободового паперу, які не є опуклими, наносять додаткові речовини, які у випадку їх застосування наносять не в такій кількості, як структурний лак. У готовому стані поверхня ободового паперу являє собою своєрідний ландшафт, який містить рівнини і гори, що виступають над ними, причому на рівнини нанесено речовини, наприклад, барвники або ароматичні речовини, причому гори, що виступають над цими рівнинами, складаються з затверділого структурного лаку. Найважливішою функцією опуклостей, утворених затверділим структурним лаком, є функція захисту речовин, нанесених на розташовані нижче ділянки поверхні. Виконання цієї захисної функції досягається тим, що тверді частинки, які стикаються з ободовим папером, або ковзають по ньому або труться об нього, контактують переважно або виключно лише з вершинами опуклостей з структурного лаку, а не з поверхневими ділянками, що лежать між ними. Завдяки цьому чутливі до дотику речовини на розташованих між ними ділянках поверхні можуть впродовж тривалого часу залишатися у неушкодженому стані. Винахід пояснюється за допомогою наведених нижче креслень: Фіг. 1: показано у стилізованому перспективному зображенні відрізок першого ободового паперу згідно з винаходом. Фіг. 2: показано у стилізованому перспективному зображенні відрізок другого ободового паперу згідно з винаходом. Фіг. 3: показано частину машини для упаковки сигарет у частковому вигляді в розрізі. Напрямок погляду лежить при цьому паралельно напрямку транспортування сигарет. Згідно з фіг. 1 та фіг. 2 один бік ободового паперу 1 шляхом нанесення структурного лаку забезпечений опуклостями 3, 13. З міркувань наочності зображення на фіг. 1 та фіг. 2 не відповідають реальному масштабу. Висота утворених з структурного лаку опуклостей 3, 13 зображена непропорційно сильно витягнутою. Не відповідає реальності те, що поверхні опуклостей З, 13, утворених з структурного лаку, показані виключно у вигляді плоских ділянок, які примикають до сусідніх поверхонь без будь-якого закруглення. У прикладі, показаному на фіг. 1, структурним лаком утворено сітку з опуклостями, основа яких має хрестоподібну форму, які, подібно островам, розташовані на деякій відстані одна від одної. Не покрита структурним лаком поверхня 2 не розділена на відділені одна від одної окремі ділянки. У прикладі, показаному на фіг. 2, опуклості 13, що складаються з структурного лаку, утворюють сітку з ліній, що пересікаються і проходять через багато періодів повторення, між якими знаходяться чотирикутні поверхні 2, на які структурний лак не нанесено. Утворені з структурного лаку опуклості захищають розташовані нижче ділянки поверхні 2 від контакту з шорсткими предметами, оскільки ці предмети наштовхуються на вершини опуклостей 3, 13. Таким чином, опуклості 3, 13 діють як дистанційні упори. Виходячи з того, що опуклості виконують цю функцію дистанційних упорів, для захищених нижче розташованих ділянок поверхні 2 можна застосувати покриття, які раніше для цього не застосовувалися через їх високу чутливість до механічного ушкодження або взагалі до стикання. Це, наприклад, означає, що: - на поверхні 2 можна наносити тепер лаки, що включають відносно великі барвні пігменти, які виступають за межі полімерної матриці лаку. Досі можливість застосування таких лаків - з допомогою яких можна досягти дуже привабливих оптичних ефектів - була дуже сумнівною, оскільки зазначені пігменти через тертя ободового паперу 1 об себе і деталі та вузли машини при виготовленні та упаковці сигарет стирались. - В принципі можна наносити на поверхні 2 також пористі, крихкі, чутливі до стирання шари та/або просочувати ними поверхні 2. - На поверхні 2 можуть наноситися речовини, з яких в ході процесу сушки на поверхні виростають маленькі кристали. Ці кристали можуть дуже добре виглядати візуально і мати хороші смакові якості. Наприклад, кристали можуть переважно складатися з солі або цукру. 2 UA 111864 C2 5 10 15 20 25 30 35 40 45 50 55 60 - Вперше для поверхонь 2 може бути застосована велика кількість покриттів та просочувальних складів, які складаються з затверділої матриці і включених у неї капсулованих матеріалів з сенсорною дією, причому капсуловані речовини з сенсорною дією виділяються лише внаслідок виникнення певних умов навколишнього середовища. Досі шари, в яких містились речовини з сенсорною дією у капсулованому вигляді, у цьому випадку застосування можна було сприймати лише механічно. Примітка: Термін «Речовина з сенсорною дією» позначає у цьому документі в загальному такі речовини, як ароматичні речовини (сприймаються на смак), пахучі речовини (сприймаються нюхом), речовини, які відчуваються як холод (свіжість), або тепло, або як інший подразник, або ж речовини, які змінюють сприймання ароматичних речовин, наприклад нейтралізують або поглинають. - На поверхні 2 можуть також наноситися речовини, які - поряд з іншими бажаними функціями - можуть залишатися у пастоподібному або желеподібному вигляді або отримувати такий вигляд і які завдяки цьому при безпосередньому контакті сприймаються як клейкі або маслянисті. Досі такого роду речовини не застосовувалися, оскільки у цьому випадку мало б місце склеювання сигарет. Зокрема, вперше без проблем застосовуються також речовини для покриття та просочення (такі як, наприклад, цукор або лимонна кислота), які при тривалому зберіганні в умовах високої вологості повітря стають клейкими. - На поверхню 2 можна наносити також пудру, тобто маленькі частинки, такі як пластівці, кристали прянощів, рослинний пил тощо, причому багато таких частинок знаходяться у вигляді порошку або пилу або т.п. і не оточені рідкою матрицею, здатною твердіти. Досі це було недоцільним, оскільки частинки стиралися б ще до початку споживання сигарети. На поверхню 2 частинки пудри можуть наноситися зовсім без або значною мірою без застосування клеючих засобів. Можна, звичайно, спочатку покрити поверхню 2 тонким шаром клеючого засобу, а потім нанести пудру на ще не затверділий шар клеючого засобу. У цьому випадку лише зовсім невелика частка поверхні частинок контактуватиме з клейкою речовиною. Таким чином, на ободовий папір можна наносити засоби, які можуть цілеспрямовано переноситися шляхом контакту з губами та/або пальцями особи, що курить, на губи та/або пальці цієї особи. Це являє інтерес насамперед для засобів догляду за шкірою і для речовин, які допомагають запобігти небажаним запахам (наприклад, на пальцях). Поряд з функцією захисту покриттів або просочувальних речовин на нижче розташованих ділянках поверхні 2 ободового паперу 1 з допомогою структурованих опуклостей 3, 13 можна досягти також таких переваг: Перед тим, як проводити заключну обробку ободового паперу 1 на сигаретній машині, на нього наносять друком різні зображення і при необхідності просочувальні склади. Між окремими операціями обробки ободовий папір 1 знаходиться у вигляді рулонів. З цих рулонів повинні буди видалені Розчинники, що залишились після нанесення зображень та просочувальних складів. Завдяки наявності структурованих опуклостей 3, 13 видалення проходить швидше, ніж без таких опуклостей, оскільки ці опуклості, що виконують функцію дистанційних упорів, сприяють кращому обдуванню паперу повітрям. Завдяки цьому зменшується час проміжного зберігання. У зв'язку з цим розташування локальних опуклостей 3 (фіг. 1), які, подібно островам, знаходяться одна від одної на деякій віддалі, є більш доцільним, ніж розташування опуклостей 13, які утворюють суцільну сітку (фіг. 2). Завдяки наявності структурованих опуклостей, які для цього повинні, подібно островам, розташовуватися переважно на деякій відстані одна від одної, можна не лише прискорити випаровування речовин, що підлягають видаленню, але й, навпаки, прискорити контакт бажаних речовин, а саме газу, пари, аерозолю або пудри та/або їх комбінації з ободовим папером, поміщаючи цей ободовий папір для зберігання у вигляді рулону в атмосфері, збагаченій відповідною газовою фазою. Завдяки такому контакту деякі речовини з сенсорною дією, зручні у поводженні в газовій фазі, можуть дуже бережно нанесені на ободовий папір. Крім того, можна цілеспрямовано змінити речовини, вже присутні в ободовому папері або на ободовому папері, шляхом щадної взаємодії з газовою фазою, що оточує ободовий папір, з метою «дозрівання». Для інтенсифікації контакту між ободовим папером та газовою фазою газова фаза може, наприклад, приводитися в рух з допомогою вентилятора. Коли структура 3 з опуклостей наноситься на той бік ободового паперу 1, який у готовій сигареті повернутий до паперу сорочки фільтруючого мундштука, то завдяки цьому забезпечується збільшення кількості повітря, яке може протікати між ободовим папером 1 і папером сорочки фільтруючого мундштука. Це сприяє досягненню бажаних показників диму, що відбувається значною мірою завдяки тому, що у потік диму, який надходить від тютюнового 3 UA 111864 C2 5 10 15 20 25 30 35 40 45 50 55 стрижня, у фільтрі підмішується свіже повітря. У цьому відношенні розташування локальних опуклостей 3 (фіг. 1), які знаходяться один від одного на деякій віддалі, є також більш доцільним, ніж розташування опуклостей 13, які утворюють суцільну сітку (фіг. 2). Завдяки структурованим опуклостям 3, 13 поліпшуються тактильні відчуття при поводженні з сигаретою. Зокрема, при цьому легше вийняти сигарету з повної пачки сигарет. На фіг. 3 показано ту частину машини для упаковки сигарет, на якій має місце дуже високе навантаження тертя на ободовий папір мундштука сигарети. Для упаковування сигарет 4 у пачку сигарет сигарети 4, що укладаються в пачку, рухаються у їх поздовжньому напрямку вздовж подавального каналу 5, що звужується. При цьому сигарети 4 все сильніше притискаються одна до одної і труться об стінки подавального каналу 5. Тертя зазнає насамперед ободовий папір мундштуків сигарет, оскільки він включає більш міцну порівняно з тютюновим стрижнем фільтруючу частину сигарет 4. Завдяки тому, що згідно з винаходом, на зовнішньому боці ободового паперу 1 нанесено структуру з опуклостей 3, 13, 23 із затверділого структурного лаку, поверхневі ділянки ободового паперу 1, розташовані між цими опуклостями, залишаються неушкодженими після тертя об стінки подавального каналу 5. Для цього випадку застосування доцільним є утворення опуклостей 23 з лакофарбового матеріалу, який у затверділому стані має максимально низький коефіцієнт тертя по металу. На сигаретній машині кусок ободового паперу намотується навколо фільтруючої частини сигарети. Краї ободового паперу, які перекриваються по окружності сигарети на маленькому куску, склеюються між собою. В процесі склеювання необхідно дуже швидко досягти певної мінімальної адгезії між краями ободового паперу мундштука, що перекриваються, оскільки у противному разі тривалість циклу сигаретної машини зменшується. Мінімальна адгезія досягається швидше, якщо збільшується швидкість поглинання води матеріалами, що склеюються, та/або якщо полегшується механічне зчеплення матеріалів, що склеюються, завдяки виступаючим з поверхні частинам. Випуклості 3, 13, 23 являють собою такі частини. Вони переважно містять речовину, яка добре поглинає воду. Тому застосування структурованих опуклостей 3, 13, 23 для сприяння склеюванню є критично важливим і особливо доцільним у тому випадку, якщо як ободовий папір мундштука використовується не справжній папір, а плівка, наприклад з гідрату целюлози. Перш за все у половині ободового паперу, розташованій з боку тютюнового стрижня, цей папір зазвичай перфорується, завдяки чому при затягуванні сигаретою повітря з атмосфери потрапляє у фільтр і там змішується з потоком диму, що виходить з тютюнового стрижня, в результаті чого показники диму змінюються у кращу сторону. Якщо ободовий папір мундштука не є справжнім папером, а являє собою плівку, то виходячи з досвіду, внаслідок перфорації яка в основному виконується з допомогою лазера - на краю окремих перфораційних отворів утворюється маленький ґрат, що виступає на поверхні ободового паперу мундштука. Цей ґрат потім дуже заважає, якщо ободовий папір мундштука ще до обробки на сигаретній машині повинен бути змотаний у рулон з великою кількістю окремих витків. В окремих витках і розташовані ділянки поверхні витка, на яких згадані грати знаходяться точно на тих поверхнях наступного витка, на яких знаходяться також згадані грати. У кінцевому підсумку, в результаті намотки на ділянках поверхні ободового паперу, на яких знаходяться перфораційні отвори, наступають набагато вищі розтяжні напруження, ніж на ділянках поверхні, на яких перфораційні отвори відсутні. Ефект посилюється зі збільшенням числа витків так сильно, що це приводить до необхідності обмеження максимального числа витків. Як вихід з положення, папір змотують або лише в рулони з відносно малим числом витків, або виконують перфорацію тільки у сигаретній машині, а саме тоді, коли ободовий папір після виконання перфорації взагалі більше не намотується на бобіну. Обидва способи мають недоліки. Перший варіант призводить до небажаного підвищення логістичних витрат. Другий варіант при застосуванні деяких видів і товщин ободового паперу у вигляді плівки призводить до небажаного обмеження максимальної швидкості, з якою може працювати сигаретна машина. При нанесенні на ободовий папір, виконаний як плівка, структури з опуклостями 3, 13, 23 із затверділого лаку, ті опуклості, які були утворені при перфорації як ґрат навколо перфораційних отворів, не мають великого значення при змотуванні ободового паперу в рулон. Потрібна для намотки ободового паперу тягова сила розподіляється завдяки цьому більш рівномірно і по більшій ширині ободового паперу. Завдяки цьому можна утворювати рулони з більшою кількістю витків без ризику ушкоджень у зонах перфорації. Особливо сильно ефект проявляється тоді, коли перфораційні отвори виконуються лише на тих ділянках поверхні 2 ободового паперу у вигляді плівки, які розташовані між опуклостями 3, 13, 23. 4 UA 111864 C2 5 10 15 20 25 30 35 40 45 Для розглянутих функцій захисту важливо, щоб опуклості 3, 13, 23 з затверділого структурного лаку виступали у напрямку, що йде перпендикулярно до площини ободового паперу 1, над ділянками поверхні 2 ободового паперу 1, розташованими між окремими опуклостями, не покритими структурним лаком. З геометричних міркувань безпосередньо випливає, що опуклості повинні сильніше виступати вперед, якщо відстань між ними збільшується і якщо поверхня, на яку вони наносяться, вигнута і опукла. Відчутність структурованих покриттів починається при висоті покриття приблизно від 5 до 15 мкм. Як структурний лак можуть в першу чергу використовуватись ті види лаку, які переважно наносяться на контактні поверхні і менше ті, які переважно поглинаються ними. Фахівцям відомі багато структурних лаків. Що стосується способів нанесення структурного лаку на ободовий папір, то в першу чергу придатні трафаретний друк, зокрема з допомогою ротаційної машини трафаретного друку. Ротаційний друк і рулонний ротаційний глибокий друк добре підходять для паперових стрічок. З допомогою рулонного ротаційного глибокого друку можна найшвидше здійснити нанесення друкованих зображень. При глибокому друку друкарська форма, поверхня якої має заглиблення, змочується лаком, потім очищається раклею, а потім приводиться в контакт з поверхнею, на яку треба нанести друк, причому частина лаку, що залишилась у заглибленнях, прилипає до поверхні, на яку наноситься друк. При рулонному ротаційному глибокому друку друкарська форма має форму валика, так званого друкарського валика. Він обертається навколо горизонтальної осі і розміщений так, що своєю нижньою частиною робочої поверхні проходить через ванну з лаком, а верхньою частиною робочої поверхні стикається з папером, на який наноситься друк, який рухається з коловою швидкістю друкарського валика. Робоча поверхня друкарського валика має заглиблення. У ванні з лаком робоча поверхня друкарського валика змочується лаком. Надлишковий лак, піднятий з ванни з лаком, зчищається з поверхні друкарського валика з допомогою раклі; з решти лаку, що залишився у заглибленнях, при контакті з папером, на який наноситься друк, частина лаку переноситься на папір. Глибина зазначених заглиблень на робочій поверхні друкарського валика при нанесенні друку на ободовий папір традиційним способом становить від ~30 до ~50 мкм. Для нанесення друку на ободовий папір для створення лакової структури згідно з винаходом мінімальна глибина заглиблень повинна бути приблизно 20 мкм (якщо на ділянки поверхні 2 не наноситься друк і якщо надруковані структури відносно тонкі), а максимальна глибина заглиблень дорівнює приблизно 240 мкм. Дуже хороші результати отримують тоді, коли глибина становить від 100 до 150 мкм. Слід ще також зазначити, що надруковані структури не повинні мати однакову щільність по всій поверхні одного боку ободового паперу. Наприклад, можна нанести більше опуклостей та/або опуклості іншої форми на ті ділянки поверхні, які у першу чергу стикаються з пальцями особи, що курить, а не на ті ділянки поверхні, які у першу чергу контактують з губами особи, що курить. Ділянки поверхні 2, які не виступають над поверхнею ободового паперу, у різних зонах ободового паперу також можуть оброблятися по-різному. Наприклад, на тій частині ободового паперу, який на готовій сигареті розташований ближче до тютюнового стрижня і у зв'язку з цим буде стикатися переважно з пальцями особи, що курить, переважно наносяться речовини, які допомагають уникнути небажаного запаху на пальцях. Ділянки поверхні 2 ободового паперу, розташовані біля відкритого кінця фільтруючої частини сигарети, слід скоріше забезпечувати смаковими речовинами або речовиною для догляду за губами. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Обідковий папір для курильного виробу (1), який утворює зовнішній шар обгортки фільтра, який відрізняється тим, що обідковий папір (1) забезпечено структурою з локально обмежених опуклостей (3, 13, 23) із затверділого лаку, при цьому між опуклостями (3, 13, 23) знаходяться ділянки (2) поверхні обідкового паперу (1), над якими виступають опуклості (3, 13, 23) у напрямку, перпендикулярному до площини обідкового паперу (1), принаймні 5 мкм. 2. Обідковий папір за п. 1, який відрізняється тим, що опуклості (3, 13, 23) розташовано на зовнішньому боці обідкового паперу (1), при цьому ділянки (2) поверхні покрито та/або просочено речовинами. 3. Обідковий папір за п. 2, який відрізняється тим, що на ділянки (2) поверхні нанесено лак, який має барвні пігменти, що виступають з полімерної матриці лаку. 4. Обідковий папір за п. 1 або п. 2, який відрізняється тим, що на ділянки (2) поверхні нанесено речовину з сенсорною дією. 5 UA 111864 C2 5 10 15 20 25 30 35 40 45 50 55 60 5. Обідковий папір за п. 4, який відрізняється тим, що на ділянки (2) поверхні нанесено речовину, поверхня якої містить кристали. 6. Обідковий папір за п. 4 або п. 5, який відрізняється тим, що на ділянки (2) поверхні нанесено речовину, яка має матрицю, і речовини з сенсорною дією, включені в матрицю, у вигляді капсул. 7. Обідковий папір за будь-яким з пп. 4-6, який відрізняється тим, що на ділянки (2) поверхні нанесено речовину, яка є пастоподібною або гелеподібною і при цьому клейкою та/або маслянистою. 8. Обідковий папір за будь-яким з пп. 4-7, який відрізняється тим, що на ділянки (2) поверхні нанесено частинки без оточуючої затверділої рідкої матриці. 9. Обідковий папір за будь-яким з пп. 2-8, який відрізняється тим, що на ділянки (2) поверхні, розташовані ближче до тютюнового стрижня сигарети, нанесено іншу речовину, відмінну від тієї, що нанесена на ділянки (2) поверхні, розташовані ближче до відкритого кінця сигарети. 10. Обідковий папір за будь-яким з пп. 1-9, який відрізняється тим, що опуклості (3, 13, 23) складаються з затверділого лаку, який має менший коефіцієнт тертя по металу та/або кераміці, ніж незадрукований обідковий папір (1) та/або обідковий папір (1) на ділянках (2) поверхні. 11. Обідковий папір за п. 1, який відрізняється тим, що опуклості (3, 13) розташовано на внутрішньому боці обідкового паперу (1). 12. Обідковий папір за п. 11, який відрізняється тим, що опуклості (3) виступають над неподіленою поверхнею (2) подібно островам, тобто не з'єднуються між собою опуклістю. 13. Обідковий папір за будь-яким з пп. 1-12, який відрізняється тим, що обідковий папір (1) є плівковим або листовим матеріалом. 14. Обідковий папір за п. 13, який відрізняється тим, що обідковий папір (1) складається з гідрату целюлози. 15. Обідковий папір за п. 13 або п. 14, який відрізняється тим, що затверділий лак, з якого складаються опуклості (3, 13, 23), є гігроскопічним та/або гідрофільним. 16. Обідковий папір за будь-яким з пп. 13-15, який відрізняється тим, що має перфораційні отвори. 17. Обідковий папір за п. 16, який відрізняється тим, що перфораційні отвори розміщено лише на ділянках (2) поверхні. 18. Спосіб отримання обідкового паперу для курильного виробу за будь-яким з пп. 1-17, який відрізняється тим, що отримання опуклості (3, 13, 23) здійснюють нанесенням лаку на обідковий папір (1). 19. Спосіб за п. 18, який відрізняється тим, що отримання опуклостей (3, 13, 23) нанесенням лаку на обідковий папір (1) здійснюють з допомогою трафаретного друку або ротаційного трафаретного друку. 20. Спосіб за п. 18, який відрізняється тим, що отримання опуклостей (3, 13, 23) нанесенням лаку на обідковий папір (1) здійснюють з допомогою глибокого друку. 21. Спосіб за п. 20, який відрізняється тим, що отримання опуклостей (3, 13, 23) нанесенням лаку на обідковий папір (1) здійснюють з допомогою рулонного ротаційного глибокого друку. 22. Спосіб за п. 20 або п. 21, який відрізняється тим, що глибина заглиблень на друкарській формі, за допомогою яких лак з ванни з лаком переносять на обідковий папір (1), становить 20240 мкм. 23. Спосіб за п. 22, який відрізняється тим, що глибина заглиблень на друкарській формі, за допомогою яких лак з ванни з лаком переносять на обідковий папір (1), становить 100-150 мкм. 24. Спосіб за будь-яким з пп. 18-23, який відрізняється тим, що обідковий папір з опуклостями (3, 13, 23) обробляють газоподібною або пароподібною, або аерозольною, або у вигляді пудри активною речовиною, або активною речовиною з їх комбінації, і тим, що його зберігають у вигляді рулону та/або примусово обробляють в середовищі, збагаченому відповідно газоподібною або пароподібною, або аерозольною або у вигляді пудри активною речовиною або активною речовиною з їх комбінації. 25. Спосіб за п. 24, який відрізняється тим, що газоподібну або пароподібну, або аерозольну або у вигляді пудри активну речовину або активну речовину з їх комбінації приводять у рух. 26. Спосіб за п. 24 або п. 25, який відрізняється тим, що опуклості (3) виступають над неподіленою поверхнею (2) подібно островам, тобто не з'єднуються між собою опуклістю. 27. Спосіб за будь-яким з пп. 18-26, який відрізняється тим, що утворюють структуру з локально обмежених опуклостей (3, 13, 23) із затверділого лаку, і що на ділянки (2) поверхні, розташовані між опуклостями (3, 13, 23), наносять речовину у вигляді пудри, тобто у вигляді множини частинок, які не з'єднані між собою рідкою матрицею. 28. Спосіб за п. 27, який відрізняється тим, що на ділянки (2) поверхні перед нанесенням пудри наносять клейку речовину. 6 UA 111864 C2 5 29. Спосіб за п. 27, який відрізняється тим, що пудру наносять на ділянки (2) поверхні, на які не було нанесено окремий шар клейкої речовини. 30. Спосіб за будь-яким з пп. 18-29, який відрізняється тим, що обідковий папір змотують в рулон після перфорування отворами. 31. Спосіб за п. 30, який відрізняється тим, що перфораційні отвори утворюють лише на деякій відстані від опуклостей (3, 13, 23), або тим, що лак, який після затвердіння утворює опуклості, наносять на обідковий папір лише на деякій відстані від перфораційних отворів. 7 UA 111864 C2 8 UA 111864 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
