Перемикальний модуль електроінсталяційного перемикача

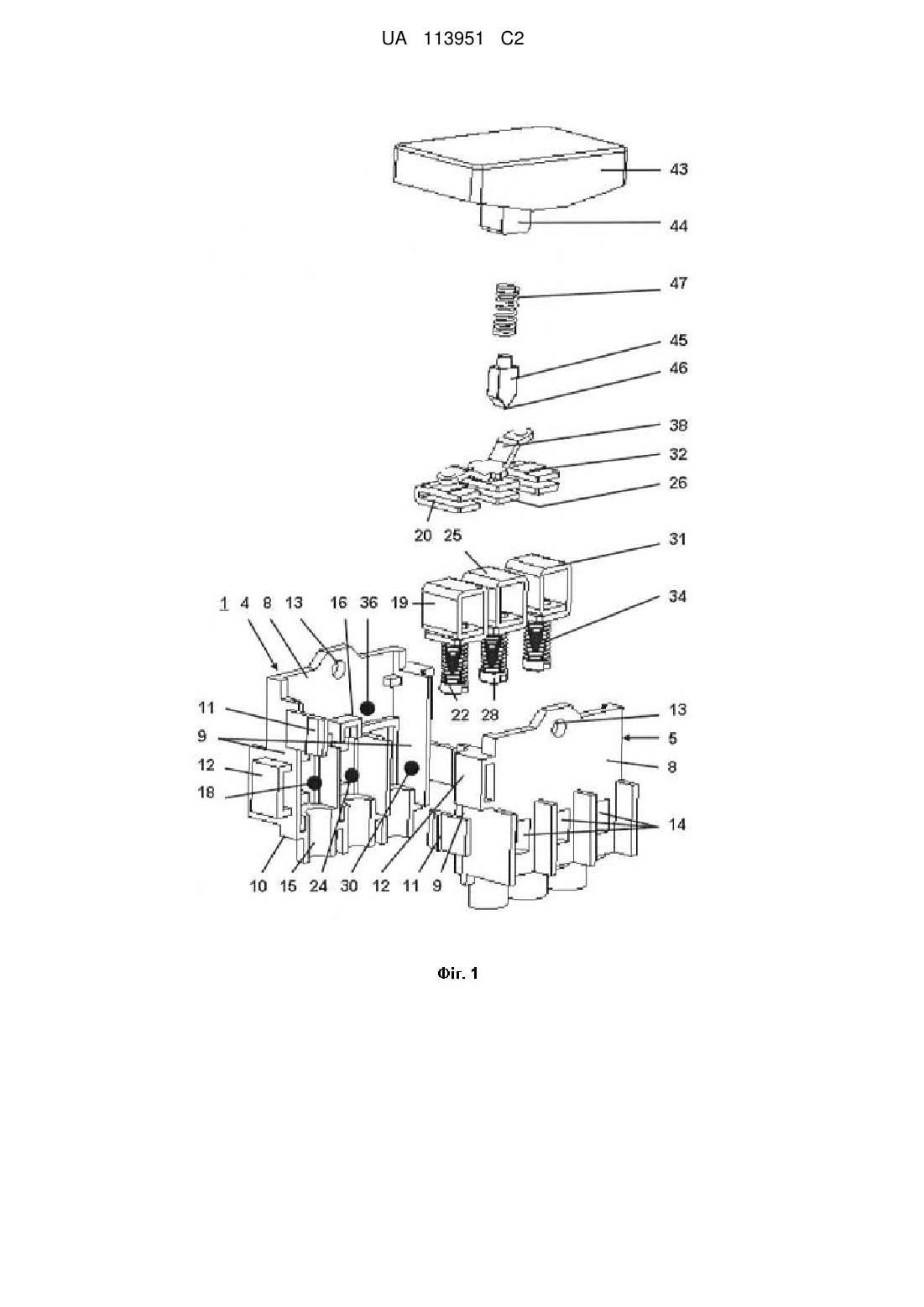

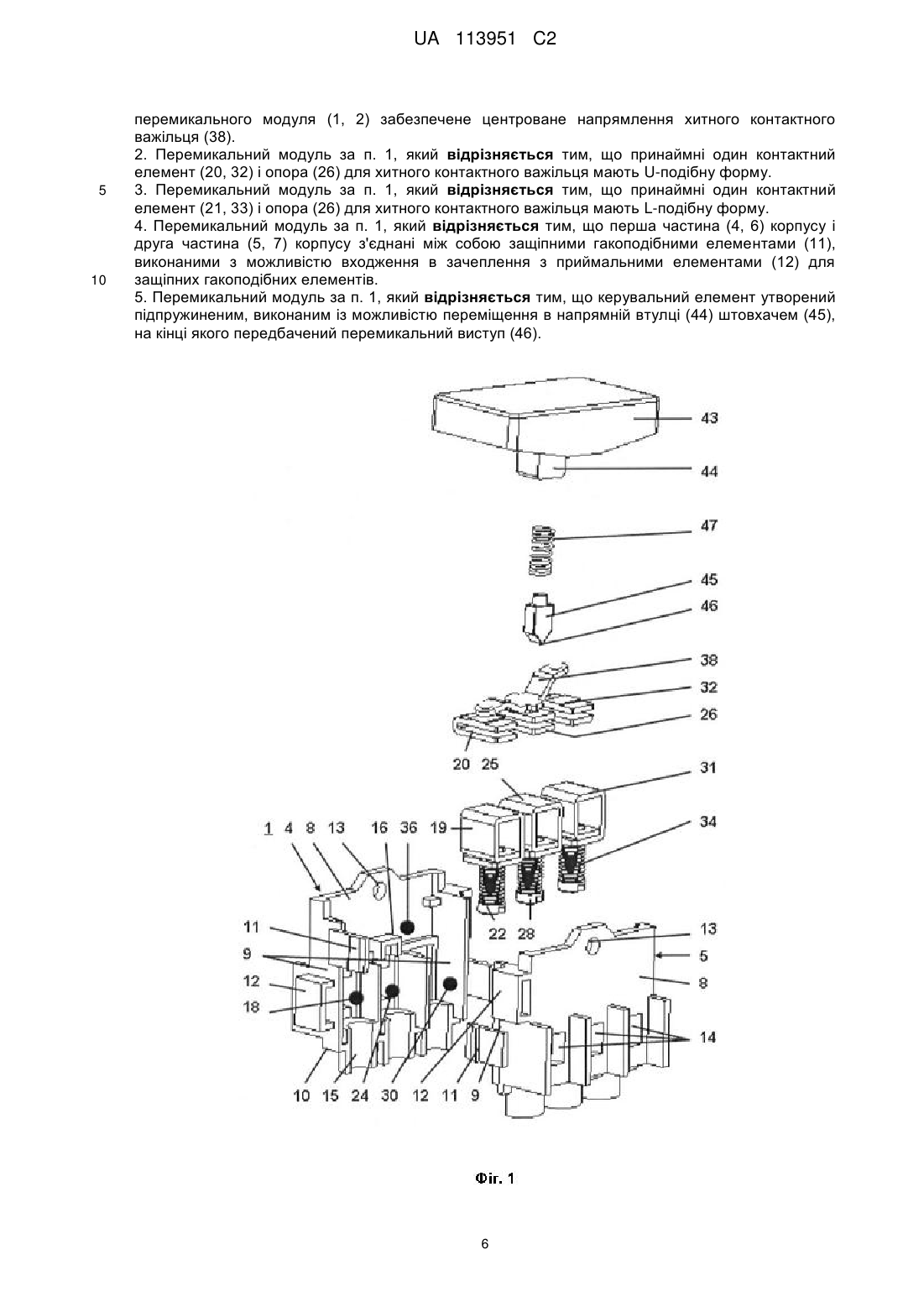

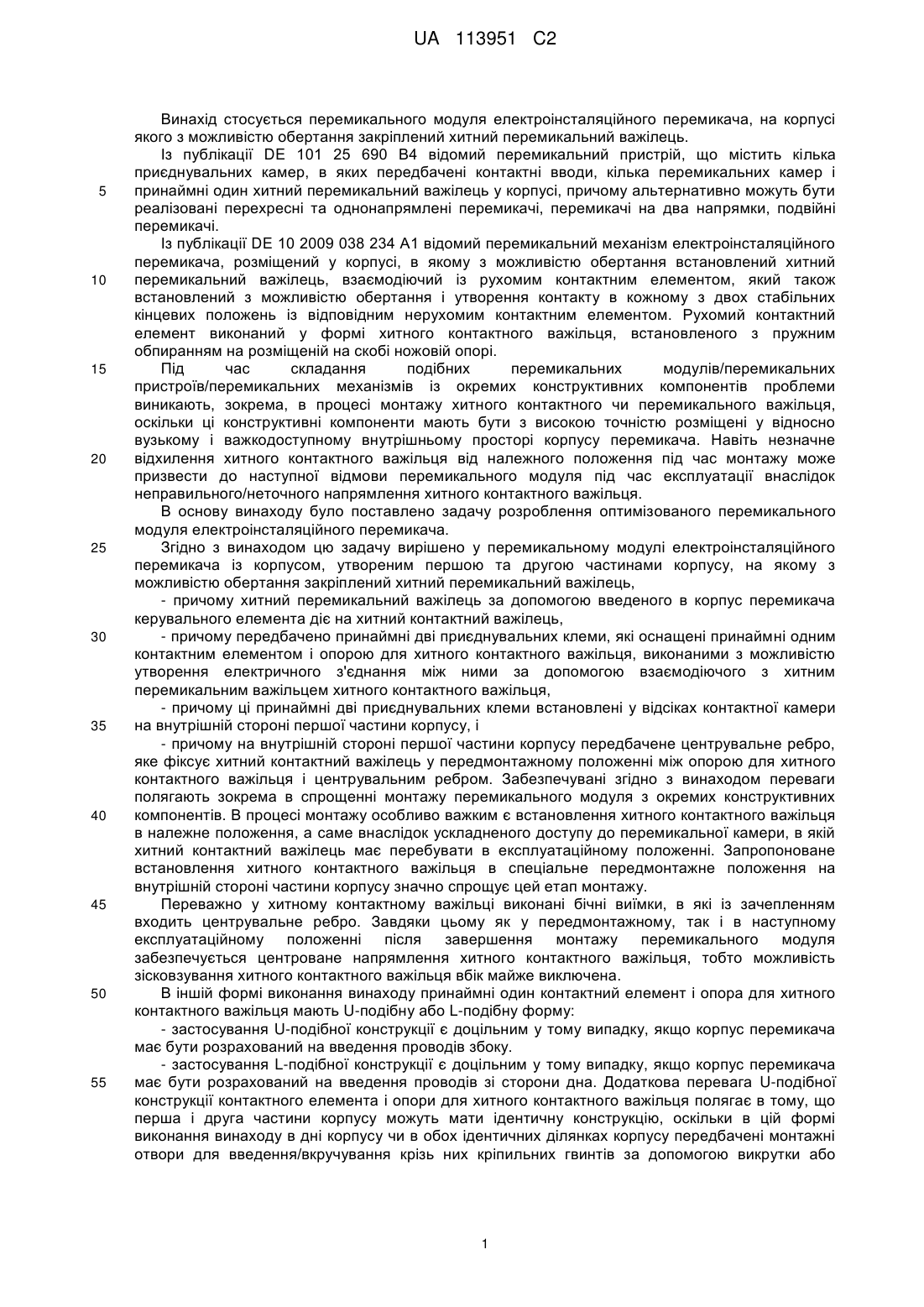

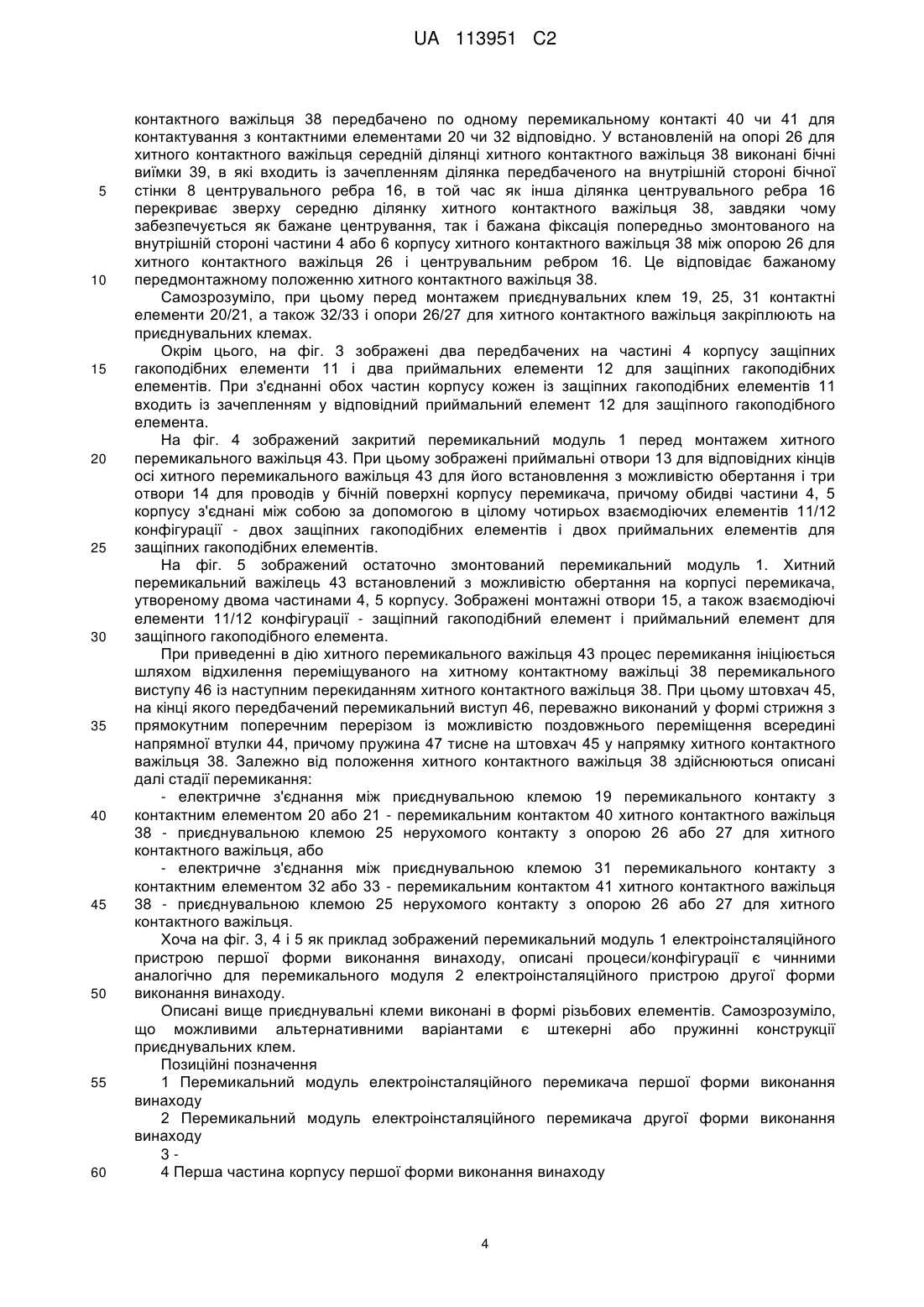

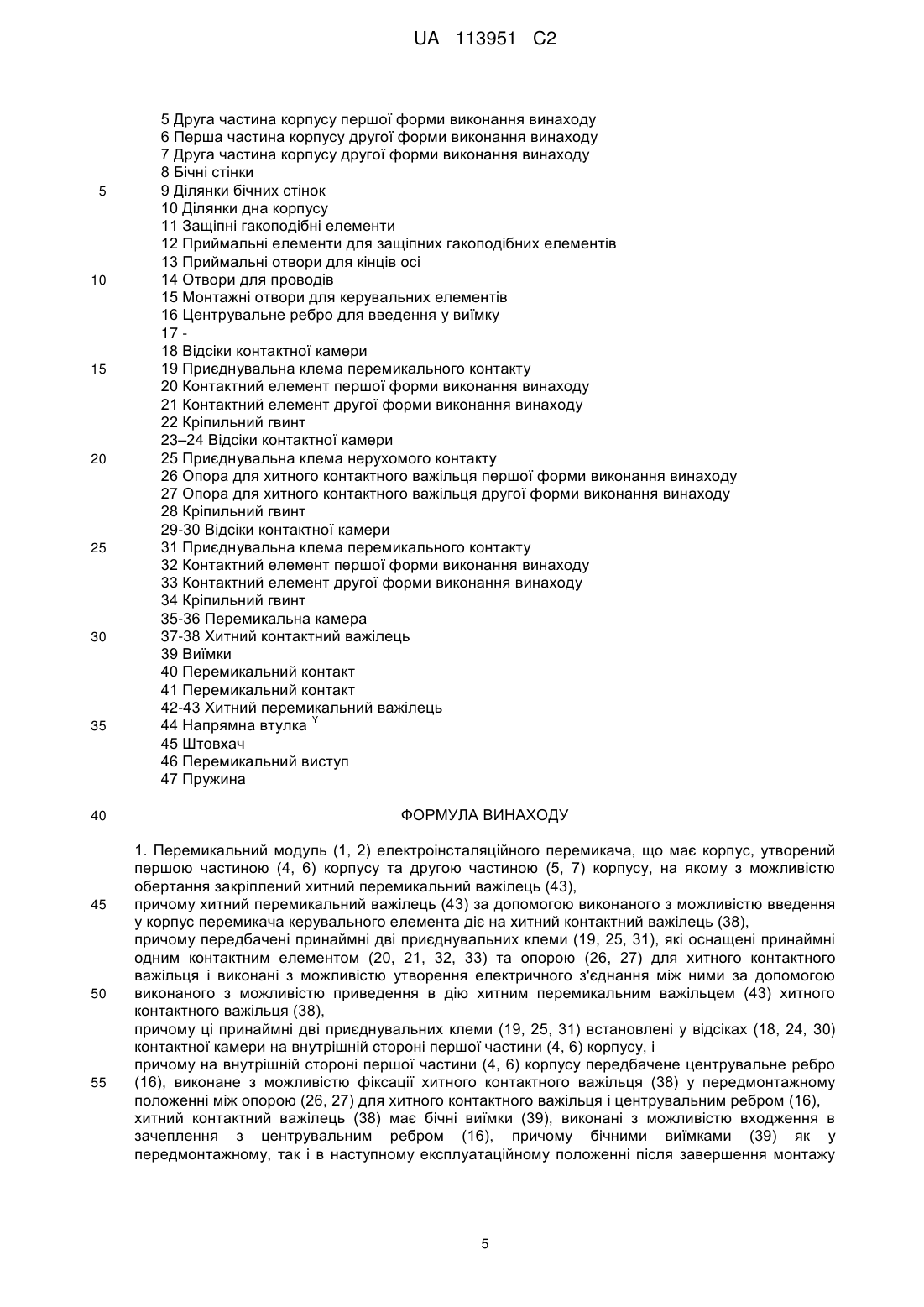

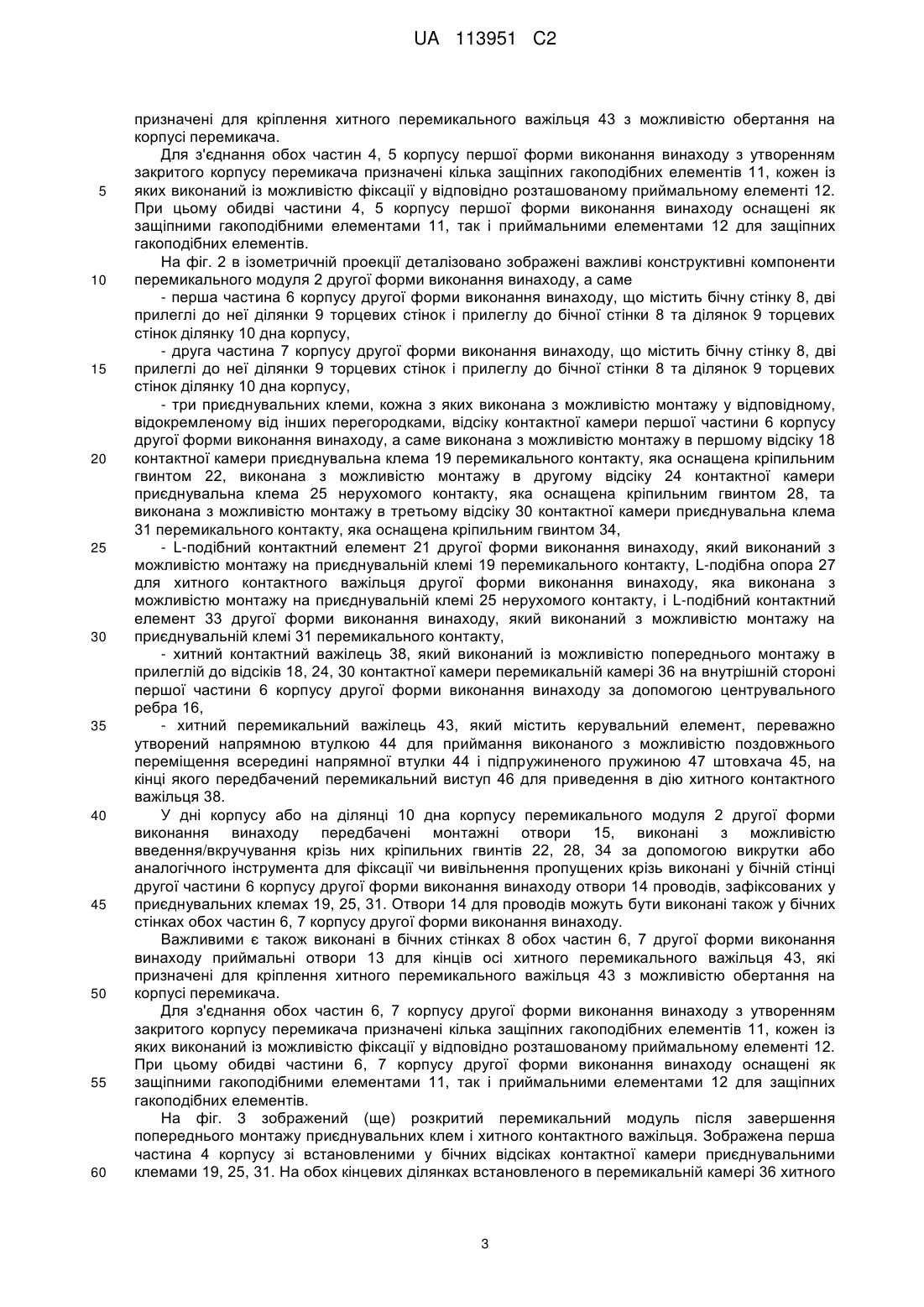

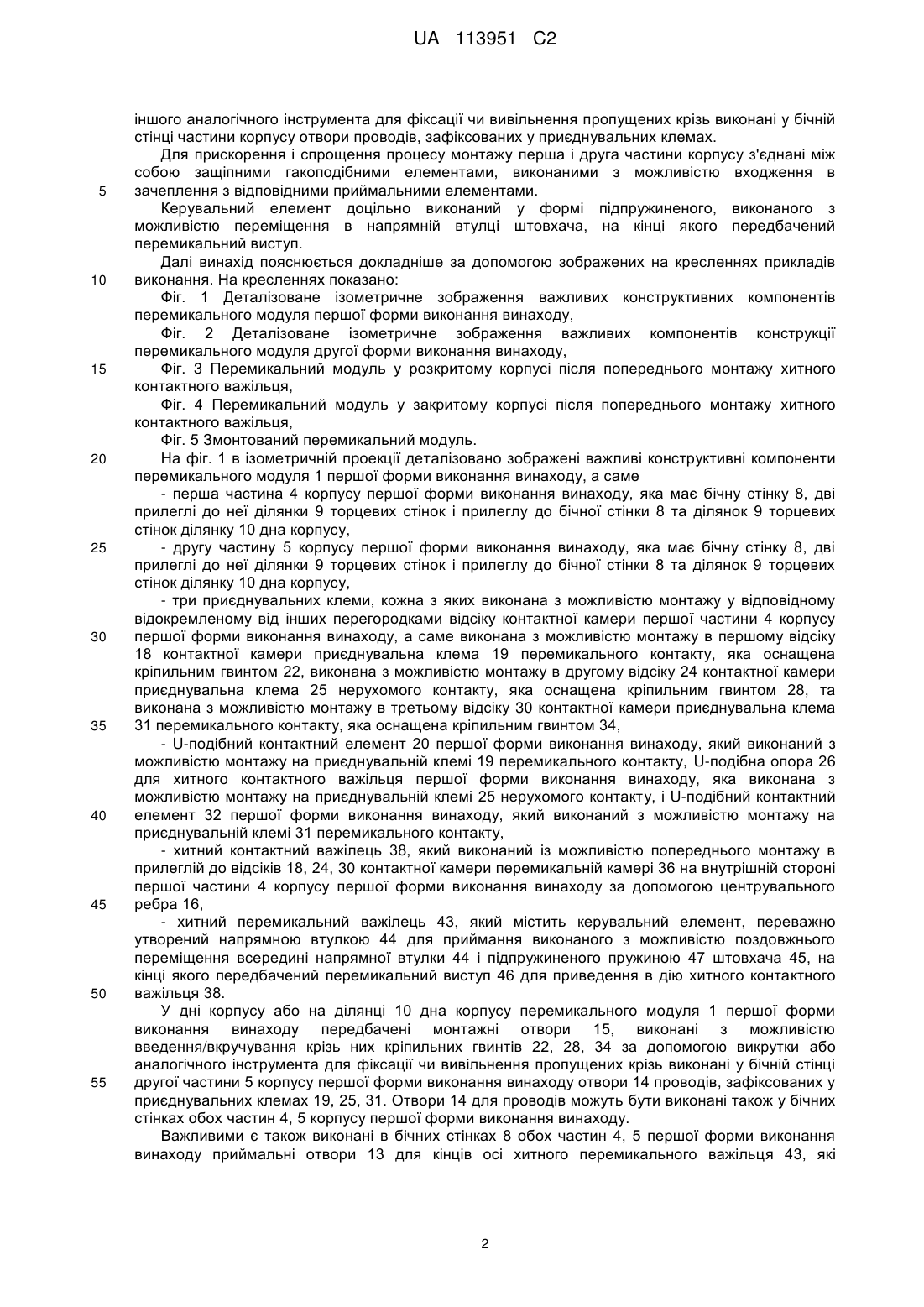

Реферат: Винахід стосується перемикального модуля (1, 2) електроінсталяційного перемикача, який має корпус, утворений першою частиною (4, 6) корпусу та другою частиною (5, 7) корпусу, на якому з можливістю обертання закріплений хитний перемикальний важілець (43), причому хитний перемикальний важілець (43) за допомогою виконаного з можливістю введення у корпус перемикача керувального елемента діє на хитний контактний важілець (38), причому передбачені принаймні дві приєднувальних клеми (19, 25, 31), які оснащені принаймні одним контактним елементом (20, 21, 32, 33) та опорою (26, 27) для хитного контактного важільця і виконані з можливістю утворення електричного з'єднання між ними за допомогою виконаного з можливістю приведення в дію хитним перемикальним важільцем (43) хитного контактного важільця (38), причому ці принаймні дві приєднувальних клеми (19, 25, 31) встановлені у відсіках (18, 24, 30) контактної камери на внутрішній стороні першої частини (4, 6) корпусу, і причому на внутрішній стороні першої частини (4, 6) корпусу передбачене центрувальне ребро (16), виконане з можливістю фіксації хитного контактного важільця (38) у передмонтажному положенні між опорою (26, 27) для хитного контактного важільця і центрувальним ребром (16). UA 113951 C2 (12) UA 113951 C2 UA 113951 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується перемикального модуля електроінсталяційного перемикача, на корпусі якого з можливістю обертання закріплений хитний перемикальний важілець. Із публікації DE 101 25 690 В4 відомий перемикальний пристрій, що містить кілька приєднувальних камер, в яких передбачені контактні вводи, кілька перемикальних камер і принаймні один хитний перемикальний важілець у корпусі, причому альтернативно можуть бути реалізовані перехресні та однонапрямлені перемикачі, перемикачі на два напрямки, подвійні перемикачі. Із публікації DE 10 2009 038 234 А1 відомий перемикальний механізм електроінсталяційного перемикача, розміщений у корпусі, в якому з можливістю обертання встановлений хитний перемикальний важілець, взаємодіючий із рухомим контактним елементом, який також встановлений з можливістю обертання і утворення контакту в кожному з двох стабільних кінцевих положень із відповідним нерухомим контактним елементом. Рухомий контактний елемент виконаний у формі хитного контактного важільця, встановленого з пружним обпиранням на розміщеній на скобі ножовій опорі. Під час складання подібних перемикальних модулів/перемикальних пристроїв/перемикальних механізмів із окремих конструктивних компонентів проблеми виникають, зокрема, в процесі монтажу хитного контактного чи перемикального важільця, оскільки ці конструктивні компоненти мають бути з високою точністю розміщені у відносно вузькому і важкодоступному внутрішньому просторі корпусу перемикача. Навіть незначне відхилення хитного контактного важільця від належного положення під час монтажу може призвести до наступної відмови перемикального модуля під час експлуатації внаслідок неправильного/неточного напрямлення хитного контактного важільця. В основу винаходу було поставлено задачу розроблення оптимізованого перемикального модуля електроінсталяційного перемикача. Згідно з винаходом цю задачу вирішено у перемикальному модулі електроінсталяційного перемикача із корпусом, утвореним першою та другою частинами корпусу, на якому з можливістю обертання закріплений хитний перемикальний важілець, - причому хитний перемикальний важілець за допомогою введеного в корпус перемикача керувального елемента діє на хитний контактний важілець, - причому передбачено принаймні дві приєднувальних клеми, які оснащені принаймні одним контактним елементом і опорою для хитного контактного важільця, виконаними з можливістю утворення електричного з'єднання між ними за допомогою взаємодіючого з хитним перемикальним важільцем хитного контактного важільця, - причому ці принаймні дві приєднувальних клеми встановлені у відсіках контактної камери на внутрішній стороні першої частини корпусу, і - причому на внутрішній стороні першої частини корпусу передбачене центрувальне ребро, яке фіксує хитний контактний важілець у передмонтажному положенні між опорою для хитного контактного важільця і центрувальним ребром. Забезпечувані згідно з винаходом переваги полягають зокрема в спрощенні монтажу перемикального модуля з окремих конструктивних компонентів. В процесі монтажу особливо важким є встановлення хитного контактного важільця в належне положення, а саме внаслідок ускладненого доступу до перемикальної камери, в якій хитний контактний важілець має перебувати в експлуатаційному положенні. Запропоноване встановлення хитного контактного важільця в спеціальне передмонтажне положення на внутрішній стороні частини корпусу значно спрощує цей етап монтажу. Переважно у хитному контактному важільці виконані бічні виїмки, в які із зачепленням входить центрувальне ребро. Завдяки цьому як у передмонтажному, так і в наступному експлуатаційному положенні після завершення монтажу перемикального модуля забезпечується центроване напрямлення хитного контактного важільця, тобто можливість зісковзування хитного контактного важільця вбік майже виключена. В іншій формі виконання винаходу принаймні один контактний елемент і опора для хитного контактного важільця мають U-подібну або L-подібну форму: - застосування U-подібної конструкції є доцільним у тому випадку, якщо корпус перемикача має бути розрахований на введення проводів збоку. - застосування L-подібної конструкції є доцільним у тому випадку, якщо корпус перемикача має бути розрахований на введення проводів зі сторони дна. Додаткова перевага U-подібної конструкції контактного елемента і опори для хитного контактного важільця полягає в тому, що перша і друга частини корпусу можуть мати ідентичну конструкцію, оскільки в цій формі виконання винаходу в дні корпусу чи в обох ідентичних ділянках корпусу передбачені монтажні отвори для введення/вкручування крізь них кріпильних гвинтів за допомогою викрутки або 1 UA 113951 C2 5 10 15 20 25 30 35 40 45 50 55 іншого аналогічного інструмента для фіксації чи вивільнення пропущених крізь виконані у бічній стінці частини корпусу отвори проводів, зафіксованих у приєднувальних клемах. Для прискорення і спрощення процесу монтажу перша і друга частини корпусу з'єднані між собою защіпними гакоподібними елементами, виконаними з можливістю входження в зачеплення з відповідними приймальними елементами. Керувальний елемент доцільно виконаний у формі підпружиненого, виконаного з можливістю переміщення в напрямній втулці штовхача, на кінці якого передбачений перемикальний виступ. Далі винахід пояснюється докладніше за допомогою зображених на кресленнях прикладів виконання. На кресленнях показано: Фіг. 1 Деталізоване ізометричне зображення важливих конструктивних компонентів перемикального модуля першої форми виконання винаходу, Фіг. 2 Деталізоване ізометричне зображення важливих компонентів конструкції перемикального модуля другої форми виконання винаходу, Фіг. 3 Перемикальний модуль у розкритому корпусі після попереднього монтажу хитного контактного важільця, Фіг. 4 Перемикальний модуль у закритому корпусі після попереднього монтажу хитного контактного важільця, Фіг. 5 Змонтований перемикальний модуль. На фіг. 1 в ізометричній проекції деталізовано зображені важливі конструктивні компоненти перемикального модуля 1 першої форми виконання винаходу, а саме - перша частина 4 корпусу першої форми виконання винаходу, яка має бічну стінку 8, дві прилеглі до неї ділянки 9 торцевих стінок і прилеглу до бічної стінки 8 та ділянок 9 торцевих стінок ділянку 10 дна корпусу, - другу частину 5 корпусу першої форми виконання винаходу, яка має бічну стінку 8, дві прилеглі до неї ділянки 9 торцевих стінок і прилеглу до бічної стінки 8 та ділянок 9 торцевих стінок ділянку 10 дна корпусу, - три приєднувальних клеми, кожна з яких виконана з можливістю монтажу у відповідному відокремленому від інших перегородками відсіку контактної камери першої частини 4 корпусу першої форми виконання винаходу, а саме виконана з можливістю монтажу в першому відсіку 18 контактної камери приєднувальна клема 19 перемикального контакту, яка оснащена кріпильним гвинтом 22, виконана з можливістю монтажу в другому відсіку 24 контактної камери приєднувальна клема 25 нерухомого контакту, яка оснащена кріпильним гвинтом 28, та виконана з можливістю монтажу в третьому відсіку 30 контактної камери приєднувальна клема 31 перемикального контакту, яка оснащена кріпильним гвинтом 34, - U-подібний контактний елемент 20 першої форми виконання винаходу, який виконаний з можливістю монтажу на приєднувальній клемі 19 перемикального контакту, U-подібна опора 26 для хитного контактного важільця першої форми виконання винаходу, яка виконана з можливістю монтажу на приєднувальній клемі 25 нерухомого контакту, і U-подібний контактний елемент 32 першої форми виконання винаходу, який виконаний з можливістю монтажу на приєднувальній клемі 31 перемикального контакту, - хитний контактний важілець 38, який виконаний із можливістю попереднього монтажу в прилеглій до відсіків 18, 24, 30 контактної камери перемикальній камері 36 на внутрішній стороні першої частини 4 корпусу першої форми виконання винаходу за допомогою центрувального ребра 16, - хитний перемикальний важілець 43, який містить керувальний елемент, переважно утворений напрямною втулкою 44 для приймання виконаного з можливістю поздовжнього переміщення всередині напрямної втулки 44 і підпружиненого пружиною 47 штовхача 45, на кінці якого передбачений перемикальний виступ 46 для приведення в дію хитного контактного важільця 38. У дні корпусу або на ділянці 10 дна корпусу перемикального модуля 1 першої форми виконання винаходу передбачені монтажні отвори 15, виконані з можливістю введення/вкручування крізь них кріпильних гвинтів 22, 28, 34 за допомогою викрутки або аналогічного інструмента для фіксації чи вивільнення пропущених крізь виконані у бічній стінці другої частини 5 корпусу першої форми виконання винаходу отвори 14 проводів, зафіксованих у приєднувальних клемах 19, 25, 31. Отвори 14 для проводів можуть бути виконані також у бічних стінках обох частин 4, 5 корпусу першої форми виконання винаходу. Важливими є також виконані в бічних стінках 8 обох частин 4, 5 першої форми виконання винаходу приймальні отвори 13 для кінців осі хитного перемикального важільця 43, які 2 UA 113951 C2 5 10 15 20 25 30 35 40 45 50 55 60 призначені для кріплення хитного перемикального важільця 43 з можливістю обертання на корпусі перемикача. Для з'єднання обох частин 4, 5 корпусу першої форми виконання винаходу з утворенням закритого корпусу перемикача призначені кілька защіпних гакоподібних елементів 11, кожен із яких виконаний із можливістю фіксації у відповідно розташованому приймальному елементі 12. При цьому обидві частини 4, 5 корпусу першої форми виконання винаходу оснащені як защіпними гакоподібними елементами 11, так і приймальними елементами 12 для защіпних гакоподібних елементів. На фіг. 2 в ізометричній проекції деталізовано зображені важливі конструктивні компоненти перемикального модуля 2 другої форми виконання винаходу, а саме - перша частина 6 корпусу другої форми виконання винаходу, що містить бічну стінку 8, дві прилеглі до неї ділянки 9 торцевих стінок і прилеглу до бічної стінки 8 та ділянок 9 торцевих стінок ділянку 10 дна корпусу, - друга частина 7 корпусу другої форми виконання винаходу, що містить бічну стінку 8, дві прилеглі до неї ділянки 9 торцевих стінок і прилеглу до бічної стінки 8 та ділянок 9 торцевих стінок ділянку 10 дна корпусу, - три приєднувальних клеми, кожна з яких виконана з можливістю монтажу у відповідному, відокремленому від інших перегородками, відсіку контактної камери першої частини 6 корпусу другої форми виконання винаходу, а саме виконана з можливістю монтажу в першому відсіку 18 контактної камери приєднувальна клема 19 перемикального контакту, яка оснащена кріпильним гвинтом 22, виконана з можливістю монтажу в другому відсіку 24 контактної камери приєднувальна клема 25 нерухомого контакту, яка оснащена кріпильним гвинтом 28, та виконана з можливістю монтажу в третьому відсіку 30 контактної камери приєднувальна клема 31 перемикального контакту, яка оснащена кріпильним гвинтом 34, - L-подібний контактний елемент 21 другої форми виконання винаходу, який виконаний з можливістю монтажу на приєднувальній клемі 19 перемикального контакту, L-подібна опора 27 для хитного контактного важільця другої форми виконання винаходу, яка виконана з можливістю монтажу на приєднувальній клемі 25 нерухомого контакту, і L-подібний контактний елемент 33 другої форми виконання винаходу, який виконаний з можливістю монтажу на приєднувальній клемі 31 перемикального контакту, - хитний контактний важілець 38, який виконаний із можливістю попереднього монтажу в прилеглій до відсіків 18, 24, 30 контактної камери перемикальній камері 36 на внутрішній стороні першої частини 6 корпусу другої форми виконання винаходу за допомогою центрувального ребра 16, - хитний перемикальний важілець 43, який містить керувальний елемент, переважно утворений напрямною втулкою 44 для приймання виконаного з можливістю поздовжнього переміщення всередині напрямної втулки 44 і підпружиненого пружиною 47 штовхача 45, на кінці якого передбачений перемикальний виступ 46 для приведення в дію хитного контактного важільця 38. У дні корпусу або на ділянці 10 дна корпусу перемикального модуля 2 другої форми виконання винаходу передбачені монтажні отвори 15, виконані з можливістю введення/вкручування крізьних кріпильних гвинтів 22, 28, 34 за допомогою викрутки або аналогічного інструмента для фіксації чи вивільнення пропущених крізь виконані у бічній стінці другої частини 6 корпусу другої форми виконання винаходу отвори 14 проводів, зафіксованих у приєднувальних клемах 19, 25, 31. Отвори 14 для проводів можуть бути виконані також у бічних стінках обох частин 6, 7 корпусу другої форми виконання винаходу. Важливими є також виконані в бічних стінках 8 обох частин 6, 7 другої форми виконання винаходу приймальні отвори 13 для кінців осі хитного перемикального важільця 43, які призначені для кріплення хитного перемикального важільця 43 з можливістю обертання на корпусі перемикача. Для з'єднання обох частин 6, 7 корпусу другої форми виконання винаходу з утворенням закритого корпусу перемикача призначені кілька защіпних гакоподібних елементів 11, кожен із яких виконаний із можливістю фіксації у відповідно розташованому приймальному елементі 12. При цьому обидві частини 6, 7 корпусу другої форми виконання винаходу оснащені як защіпними гакоподібними елементами 11, так і приймальними елементами 12 для защіпних гакоподібних елементів. На фіг. 3 зображений (ще) розкритий перемикальний модуль після завершення попереднього монтажу приєднувальних клем і хитного контактного важільця. Зображена перша частина 4 корпусу зі встановленими у бічних відсіках контактної камери приєднувальними клемами 19, 25, 31. На обох кінцевих ділянках встановленого в перемикальній камері 36 хитного 3 UA 113951 C2 5 10 15 20 25 30 35 40 45 50 55 60 контактного важільця 38 передбачено по одному перемикальному контакті 40 чи 41 для контактування з контактними елементами 20 чи 32 відповідно. У встановленій на опорі 26 для хитного контактного важільця середній ділянці хитного контактного важільця 38 виконані бічні виїмки 39, в які входить із зачепленням ділянка передбаченого на внутрішній стороні бічної стінки 8 центрувального ребра 16, в той час як інша ділянка центрувального ребра 16 перекриває зверху середню ділянку хитного контактного важільця 38, завдяки чому забезпечується як бажане центрування, так і бажана фіксація попередньо змонтованого на внутрішній стороні частини 4 або 6 корпусу хитного контактного важільця 38 між опорою 26 для хитного контактного важільця 26 і центрувальним ребром 16. Це відповідає бажаному передмонтажному положенню хитного контактного важільця 38. Самозрозуміло, при цьому перед монтажем приєднувальних клем 19, 25, 31 контактні елементи 20/21, а також 32/33 і опори 26/27 для хитного контактного важільця закріплюють на приєднувальних клемах. Окрім цього, на фіг. 3 зображені два передбачених на частині 4 корпусу защіпних гакоподібних елементи 11 і два приймальних елементи 12 для защіпних гакоподібних елементів. При з'єднанні обох частин корпусу кожен із защіпних гакоподібних елементів 11 входить із зачепленням у відповідний приймальний елемент 12 для защіпного гакоподібного елемента. На фіг. 4 зображений закритий перемикальний модуль 1 перед монтажем хитного перемикального важільця 43. При цьому зображені приймальні отвори 13 для відповідних кінців осі хитного перемикального важільця 43 для його встановлення з можливістю обертання і три отвори 14 для проводів у бічній поверхні корпусу перемикача, причому обидві частини 4, 5 корпусу з'єднані між собою за допомогою в цілому чотирьох взаємодіючих елементів 11/12 конфігурації - двох защіпних гакоподібних елементів і двох приймальних елементів для защіпних гакоподібних елементів. На фіг. 5 зображений остаточно змонтований перемикальний модуль 1. Хитний перемикальний важілець 43 встановлений з можливістю обертання на корпусі перемикача, утвореному двома частинами 4, 5 корпусу. Зображені монтажні отвори 15, а також взаємодіючі елементи 11/12 конфігурації - защіпний гакоподібний елемент і приймальний елемент для защіпного гакоподібного елемента. При приведенні в дію хитного перемикального важільця 43 процес перемикання ініціюється шляхом відхилення переміщуваного на хитному контактному важільці 38 перемикального виступу 46 із наступним перекиданням хитного контактного важільця 38. При цьому штовхач 45, на кінці якого передбачений перемикальний виступ 46, переважно виконаний у формі стрижня з прямокутним поперечним перерізом із можливістю поздовжнього переміщення всередині напрямної втулки 44, причому пружина 47 тисне на штовхач 45 у напрямку хитного контактного важільця 38. Залежно від положення хитного контактного важільця 38 здійснюються описані далі стадії перемикання: - електричне з'єднання між приєднувальною клемою 19перемикального контакту з контактним елементом 20 або 21 - перемикальним контактом 40 хитного контактного важільця 38 - приєднувальною клемою 25 нерухомого контакту з опорою 26 або 27 для хитного контактного важільця, або - електричне з'єднання між приєднувальною клемою 31 перемикального контакту з контактним елементом 32 або 33 - перемикальним контактом 41 хитного контактного важільця 38 - приєднувальною клемою 25 нерухомого контакту з опорою 26 або 27 для хитного контактного важільця. Хоча на фіг. 3, 4 і 5 як приклад зображений перемикальний модуль 1 електроінсталяційного пристрою першої форми виконання винаходу, описані процеси/конфігурації є чинними аналогічно для перемикального модуля 2 електроінсталяційного пристрою другої форми виконання винаходу. Описані вище приєднувальні клеми виконані в формі різьбових елементів. Самозрозуміло, що можливими альтернативними варіантами є штекерні або пружинні конструкції приєднувальних клем. Позиційні позначення 1 Перемикальний модуль електроінсталяційного перемикача першої форми виконання винаходу 2 Перемикальний модуль електроінсталяційного перемикача другої форми виконання винаходу 34 Перша частина корпусу першої форми виконання винаходу 4 UA 113951 C2 5 10 15 20 25 30 35 40 45 50 55 5 Друга частина корпусу першої форми виконання винаходу 6 Перша частина корпусу другої форми виконання винаходу 7 Друга частина корпусу другої форми виконання винаходу 8 Бічні стінки 9 Ділянки бічних стінок 10 Ділянки дна корпусу 11 Защіпні гакоподібні елементи 12 Приймальні елементи для защіпних гакоподібних елементів 13 Приймальні отвори для кінців осі 14 Отвори для проводів 15 Монтажні отвори для керувальних елементів 16 Центрувальне ребро для введення у виїмку 17 18 Відсіки контактної камери 19 Приєднувальна клема перемикального контакту 20 Контактний елемент першої форми виконання винаходу 21 Контактний елемент другої форми виконання винаходу 22 Кріпильний гвинт 23–24 Відсіки контактної камери 25 Приєднувальна клема нерухомого контакту 26 Опора для хитного контактного важільця першої форми виконання винаходу 27 Опора для хитного контактного важільця другої форми виконання винаходу 28 Кріпильний гвинт 29-30 Відсіки контактної камери 31 Приєднувальна клема перемикального контакту 32 Контактний елемент першої форми виконання винаходу 33 Контактний елемент другої форми виконання винаходу 34 Кріпильний гвинт 35-36 Перемикальна камера 37-38 Хитний контактний важілець 39 Виїмки 40 Перемикальний контакт 41 Перемикальний контакт 42-43 Хитний перемикальний важілець Y 44 Напрямна втулка 45 Штовхач 46 Перемикальний виступ 47 Пружина ФОРМУЛА ВИНАХОДУ 1. Перемикальний модуль (1, 2) електроінсталяційного перемикача, що має корпус, утворений першою частиною (4, 6) корпусу та другою частиною (5, 7) корпусу, на якому з можливістю обертання закріплений хитний перемикальний важілець (43), причому хитний перемикальний важілець (43) за допомогою виконаного з можливістю введення у корпус перемикача керувального елемента діє на хитний контактний важілець (38), причому передбачені принаймні дві приєднувальних клеми (19, 25, 31), які оснащені принаймні одним контактним елементом (20, 21, 32, 33) та опорою (26, 27) для хитного контактного важільця і виконані з можливістю утворення електричного з'єднання між ними за допомогою виконаного з можливістю приведення в дію хитним перемикальним важільцем (43) хитного контактного важільця (38), причому ці принаймні дві приєднувальних клеми (19, 25, 31) встановлені у відсіках (18, 24, 30) контактної камери на внутрішній стороні першої частини (4, 6) корпусу, і причому на внутрішній стороні першої частини (4, 6) корпусу передбачене центрувальне ребро (16), виконане з можливістю фіксації хитного контактного важільця (38) у передмонтажному положенні між опорою (26, 27) для хитного контактного важільця і центрувальним ребром (16), хитний контактний важілець (38) має бічні виїмки (39), виконані з можливістю входження в зачеплення з центрувальним ребром (16), причому бічними виїмками (39) як у передмонтажному, так і в наступному експлуатаційному положенні після завершення монтажу 5 UA 113951 C2 5 10 перемикального модуля (1, 2) забезпечене центроване напрямлення хитного контактного важільця (38). 2. Перемикальний модуль за п. 1, який відрізняється тим, що принаймні один контактний елемент (20, 32) і опора (26) для хитного контактного важільця мають U-подібну форму. 3. Перемикальний модуль за п. 1, який відрізняється тим, що принаймні один контактний елемент (21, 33) і опора (26) для хитного контактного важільця мають L-подібну форму. 4. Перемикальний модуль за п. 1, який відрізняється тим, що перша частина (4, 6) корпусу і друга частина (5, 7) корпусу з'єднані між собою защіпними гакоподібними елементами (11), виконаними з можливістю входження в зачеплення з приймальними елементами (12) для защіпних гакоподібних елементів. 5. Перемикальний модуль за п. 1, який відрізняється тим, що керувальний елемент утворений підпружиненим, виконаним із можливістю переміщення в напрямній втулці (44) штовхачем (45), на кінці якого передбачений перемикальний виступ (46). 6 UA 113951 C2 7 UA 113951 C2 8 UA 113951 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
