Протизламна система зсувних рам

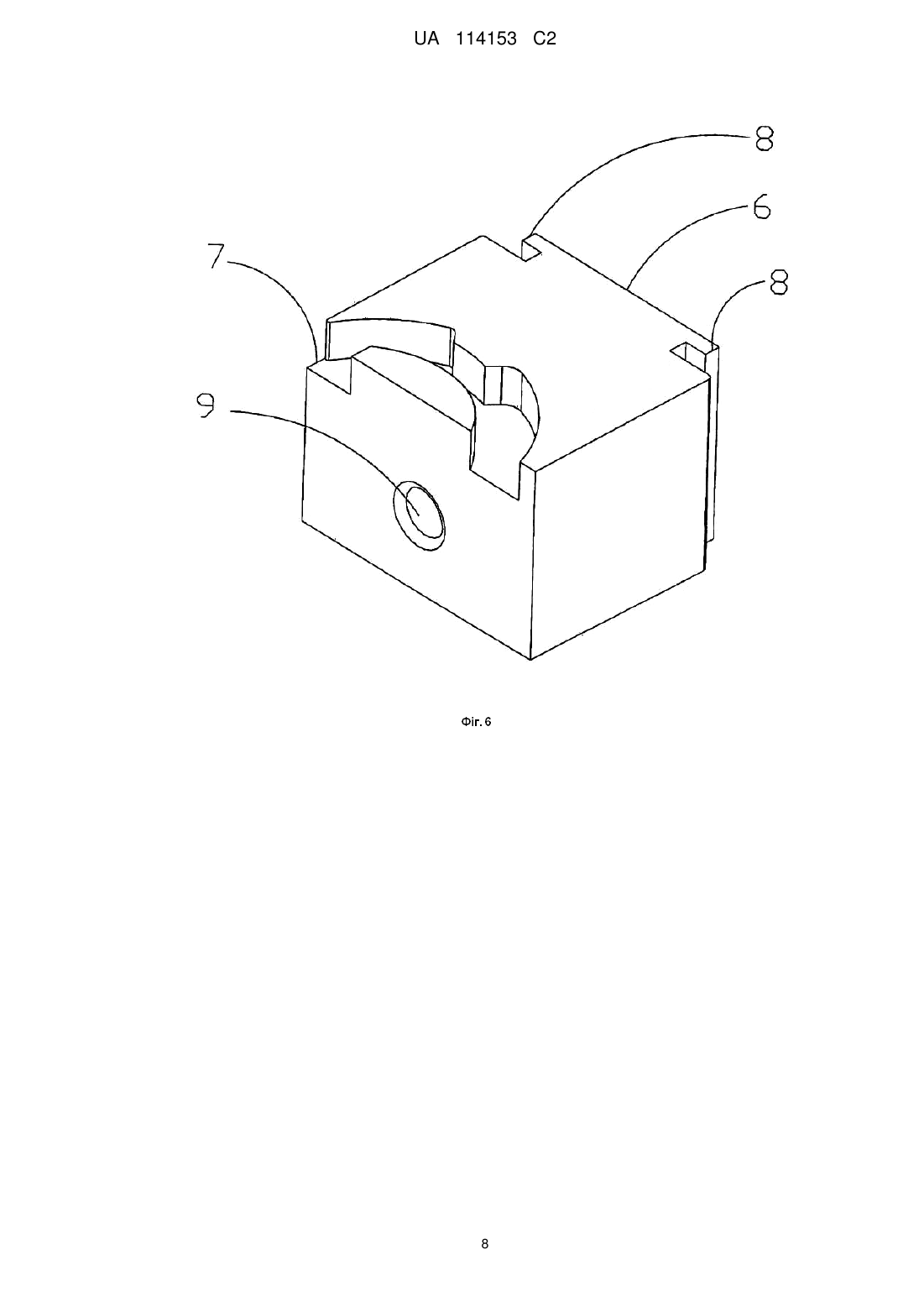

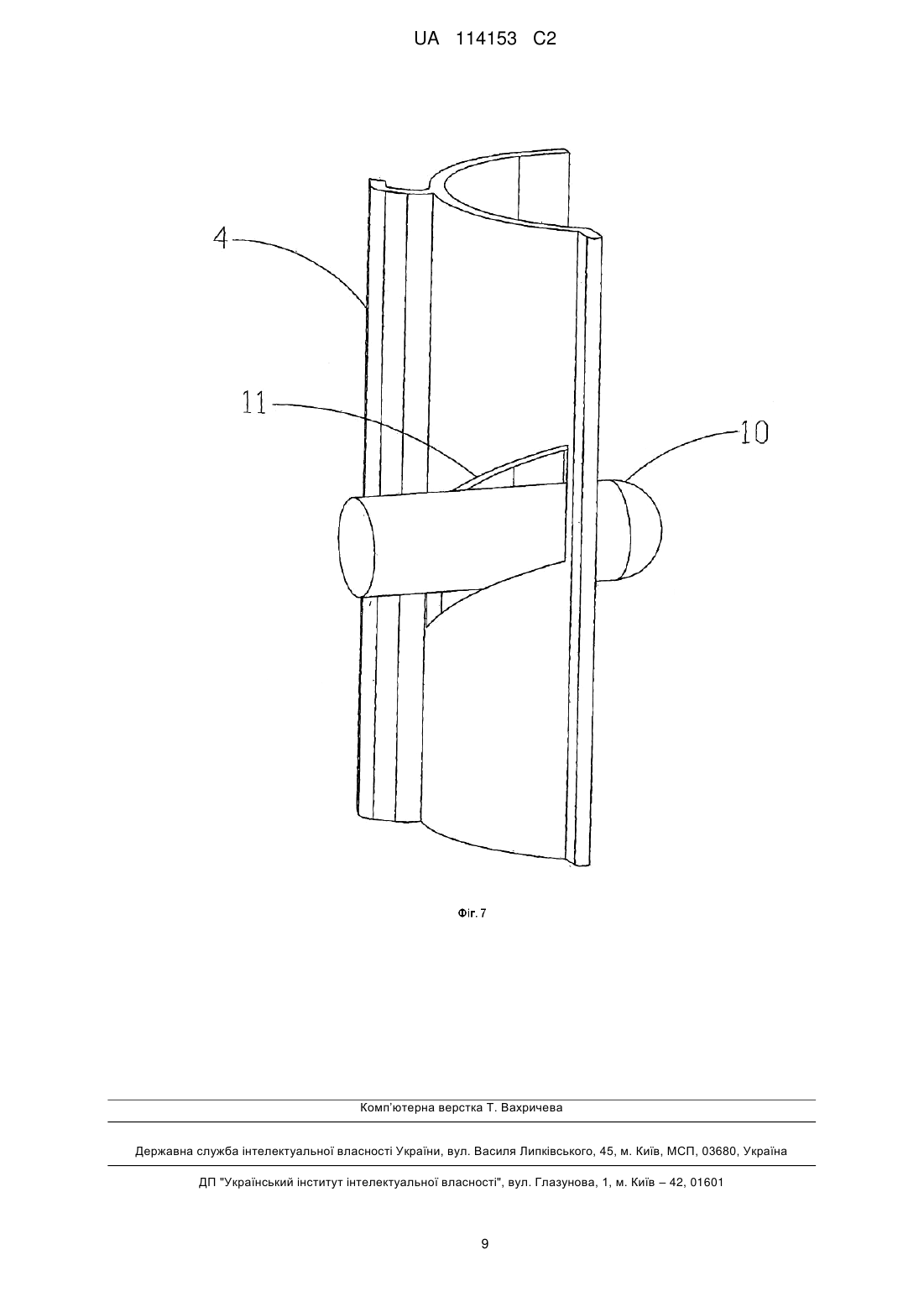

Реферат: Винахід належить до протизламної системи зсувних рам. Відповідно до винаходу протизламна система зсувних рам для дверей і вікон містить нерухомий профіль (1) напрямної рами й рухомий профіль (3) ковзної рами з порожниною (5), виконаною з можливістю розміщення в ній запірного профілю (4), пару затискних частин (6), розташованих усередині зазначеної порожнини (5) ковзної рами біля верхнього та нижнього країв запірного профілю (4), причому кожна із затискних частин (6) має бічні виступи (8), що забезпечують їх напрямок при введенні в зазначену порожнину (5) профілю (3) ковзної рами, наскрізний отвір (9), виконаний з можливістю введення різьбового кріпильного елемента для закріплення затискної частини (6) відносно профілю (3) ковзної рами, і виїмку (7), що забезпечує приводний елемент для переміщення запірного профілю (4), причому посередині його висоти запірний профіль (4) має проріз (11), що проходить по гвинтоподібній лінії, виконаний з можливістю введення в нього стрижня (10), пристосованого для лінійного переміщення в цьому прорізі (11) й забезпечення поворотного переміщення запірного профілю (4), а нерухомий профіль (1) напрямної рами оснащений жолобком (2), пристосованим для захоплення запірного профілю (4), так що рухомий профіль (3) ковзної рами по всій його висоті з'єднується як єдине ціле з нерухомим профілем (1) напрямної рами усередині неї, коли система зсувних рам приведена в замкнений стан. UA 114153 C2 (12) UA 114153 C2 UA 114153 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до протизламної системи зсувних рам, придатної для використання у дверях і вікнах, засклення й шторках, два основних профілі якої, а саме, напрямна рама й ковзна рама, мають конструкцію, що забезпечує захоплення й повне блокування конструкції рухливої зсувної рами в нерухливій рамі напрямної рами, прикріпленої до стіни, з використанням мінімальної кількості додаткових допоміжних деталей. В існуючій технології виготовлення алюмінієвих систем зсувних дверей і вікон відсутні якінебудь аналоги даного винаходу. Навпаки, виготовлювачі існуючої системи використовували ряд дорогих пристосувань і складні способи в спробі здійснити блокування конструкції зсувної рами із профілем ковзної рами. У результаті, були запропоновані різні точки блокування по всій системі, що не мають, однак, ефективність, оскільки вони не дозволяли досягатися повністю надійного блокування двох рам, а виходить, одержати надійний протизламний захист системи, що залишається вразливою навіть у відношенні простих форм механічного впливу на запірний механізм рами. Крім цього, на етапі установки зсувної алюмінієвої рами в будинку, викликає утруднення регулювання накладних пластин під замки із блокувальними вузлами систем зсувних рам, що вимагає виконання дуже точних вимірювань, що займають багато часу. Завданням винаходу є подолання описаних недоліків за допомогою використання нового й незвичайного за задумом і конструктивного рішення профілів ковзної рами й напрямної рами в системах зсувних дверей і вікон. Коли шпінгалет повернутий у положення запирання, ковзна рама зсувної рами по всій її висоті з'єднується в єдине ціле із профілем напрямної рами дверей або вікна. Таким шляхом досягається надійне запирання уздовж усієї висоти профілю зсувної рами, а не тільки в деяких окремих точках, у результаті чого система стає абсолютно захищеною від злому. Нижче описується приклад конструкції системи, що ясно показує варіант здійснення основної ідеї винаходу, з посиланням на креслення, на яких: на фіг. 1 представлений поперечний переріз профілю (1) звичайної алюмінієвої напрямної рами, основною характеристикою конструкції якого є наявність жолобка/паза (2); на фіг. 2 представлений поперечний переріз профілю (3) алюмінієвої ковзної рами з порожниною/камерою (5), у яку поміщений запірний профіль (4); на фіг. З представлений поперечний переріз запірного профілю (4), поміщеного в порожнину (5) профілю (3) алюмінієвої ковзної рами, у його кінцевому положенні відносно профілю напрямної (1) рами. Запірна система на фіг. З ще не активізована; на фіг. 4 представлений той же поперечний переріз, що й на фіг. З, що відрізняється тим, що запірна система тут активізована, і запірний профіль (4) повернутий і увійшов у жолобок (2) профілю (1) алюмінієвої напрямної рами. У результаті, профіль (3) ковзної рами з'єднується в єдине ціле із профілем (1) алюмінієвої напрямної рами, і вся зсувна рама є заблокованою по всій висоті дверей або вікна; на фіг. 5 представлений поперечний переріз допоміжного елемента (затискної частини) (6), встановленого в порожнину (5) профілю (3) ковзної рами; на фіг. 6 представлене об'ємне зображення затискної частини (6), що має виїмку/паз (7), що одночасно є приводним елементом для переміщення запірного допоміжного елемента/профілю (4). Затискна частина (6) має два бічні виступи (8), які її направляють і допомагають входити в порожнину (5) профілю (3) ковзної рами. Крім того, затискна частина (6) має наскрізний отвір (9), у який входить звичайний болт для закріплення затискної частини (6) у профілі (3) ковзної рами в заданих верхньому й нижньому положеннях. на фіг. 7 показано, яким чином стрижень (10) стандартного шпінгалета входить у гвинтоподібний (що проходить по гвинтоподібній лінії) проріз (11), виконуваний в запірному профілі (4) на середині його висоти. Перетворення лінійного переміщення стрижня (10) в обертальне переміщення запірного профілю (4) відбувається в такий спосіб: коли шпінгалет повертають, він лінійно переміщає стрижень (10), і в міру руху стрижня у гвинтоподібному прорізі (11), він змушує повертатися запірний профіль (4), який ловить ковзну раму (3), у жолобок (2) напрямної (1) рами. При використанні профілю (3) ковзної рами рухлива зсувна рама для дверей і вікон може бути зібрана й встановлена на нерухливій рамній конструкції, у якій використовується профіль (1) напрямної рами, відповідно до звичайних технологічних норм. Основний принцип здійснення способу запирання відповідно до даного винаходу може бути реалізований у три основні етапи: Етап 1: Запірний профіль (4) поміщають у порожнину (5) профілю (3) зсувної ковзної рами по всій його довжині. Запірний профіль (4) має гвинтоподібний проріз (11) на середині його висоти, у який входить стрижень (10) шпінгалета. 1 UA 114153 C2 5 10 15 20 Етап 2: Дві затискні частини (6) поміщають усередину порожнини (5) ковзної рами (3) на верхньому й нижньому краях запірного профілю (4). Етап 3: При повороті шпінгалета, він перетворює обертовий рух у лінійне переміщення стрижня (10) шпінгалета, який, у свою чергу, змушує запірний профіль (4) повертатися й захоплювати ковзну раму (3) у жолобок (2) напрямної (1) рами. На цьому етапі рухлива зсувна рама, виконана із профілю (3) ковзної рами (засклення або шторки), блокується й з'єднується в єдине ціле з нерухливою рамною конструкцією, виконаною із профілю (1) напрямної рами, у результаті чого вся зсувна алюмінієва рамна конструкція стає повністю захищеною від злому. Коли шпінгалет повертають у вихідне положення, описаний вище механізм діє у зворотній послідовності й розблокує рухливу зсувну раму профілю (3) ковзної рами з нерухливою рамною конструкцією профілю (1) напрямної рами, оскільки запірний профіль (4) також змушений повернутися у вихідне положення в порожнині (5) ковзної рами (3) по всій висоті зсувних дверей або вікна. Надзвичайно міцне й абсолютно надійне з'єднання двох рам, а саме, рухливої і нерухливої рам алюмінієвої зсувної рамної конструкції для дверей або вікон, що описано вище, є основним результатом винаходу. Описані вище основні допоміжні елементи й матеріали можуть бути використані в будьякому потрібному вигляді й мати будь-які необхідні розміри й форми, і функціонувати відповідно до їхнього основного призначення, як показано в кресленнях, прикладених до даного розкриття. Форми додаткових елементів можуть бути змінені відповідно до різних вимог процесу виготовлення, зі збереженням при цьому основного задуму даного винаходу, а також його переваг, одержуваних у результаті вивчення й виконання даного винаходу. ФОРМУЛА ВИНАХОДУ 25 30 35 40 Протизламна система зсувних рам для дверей і вікон, що містить нерухомий профіль (1) напрямної рами й рухомий профіль (3) ковзної рами з порожниною (5), виконаною з можливістю розміщення в ній запірного профілю (4), пару затискних частин (6), розташованих усередині зазначеної порожнини (5) ковзної рами біля верхнього та нижнього країв запірного профілю (4), причому кожна із затискних частин (6) має бічні виступи (8), що забезпечують їх напрямок при введенні в зазначену порожнину (5) профілю (3) ковзної рами, наскрізний отвір (9), виконаний з можливістю введення різьбового кріпильного елемента для закріплення затискної частини (6) відносно профілю (3) ковзної рами, і виїмку (7), що забезпечує приводний елемент для переміщення запірного профілю (4), причому посередині його висоти запірний профіль (4) має проріз (11), що проходить по гвинтоподібній лінії, виконаний з можливістю введення в нього стрижня (10), пристосованого для лінійного переміщення в цьому прорізі (11) й забезпечення поворотного переміщення запірного профілю (4), а нерухомий профіль (1) напрямної рами оснащений жолобком (2), пристосованим для захоплення запірного профілю (4), так що рухомий профіль (3) ковзної рами по всій його висоті з'єднується як єдине ціле з нерухомим профілем (1) напрямної рами усередині неї, коли система зсувних рам приведена в замкнений стан. 2 UA 114153 C2 3 UA 114153 C2 4 UA 114153 C2 5 UA 114153 C2 6 UA 114153 C2 7 UA 114153 C2 8 UA 114153 C2 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 9
