Телескопічна протизламна запірна пластина віконної фурнітури

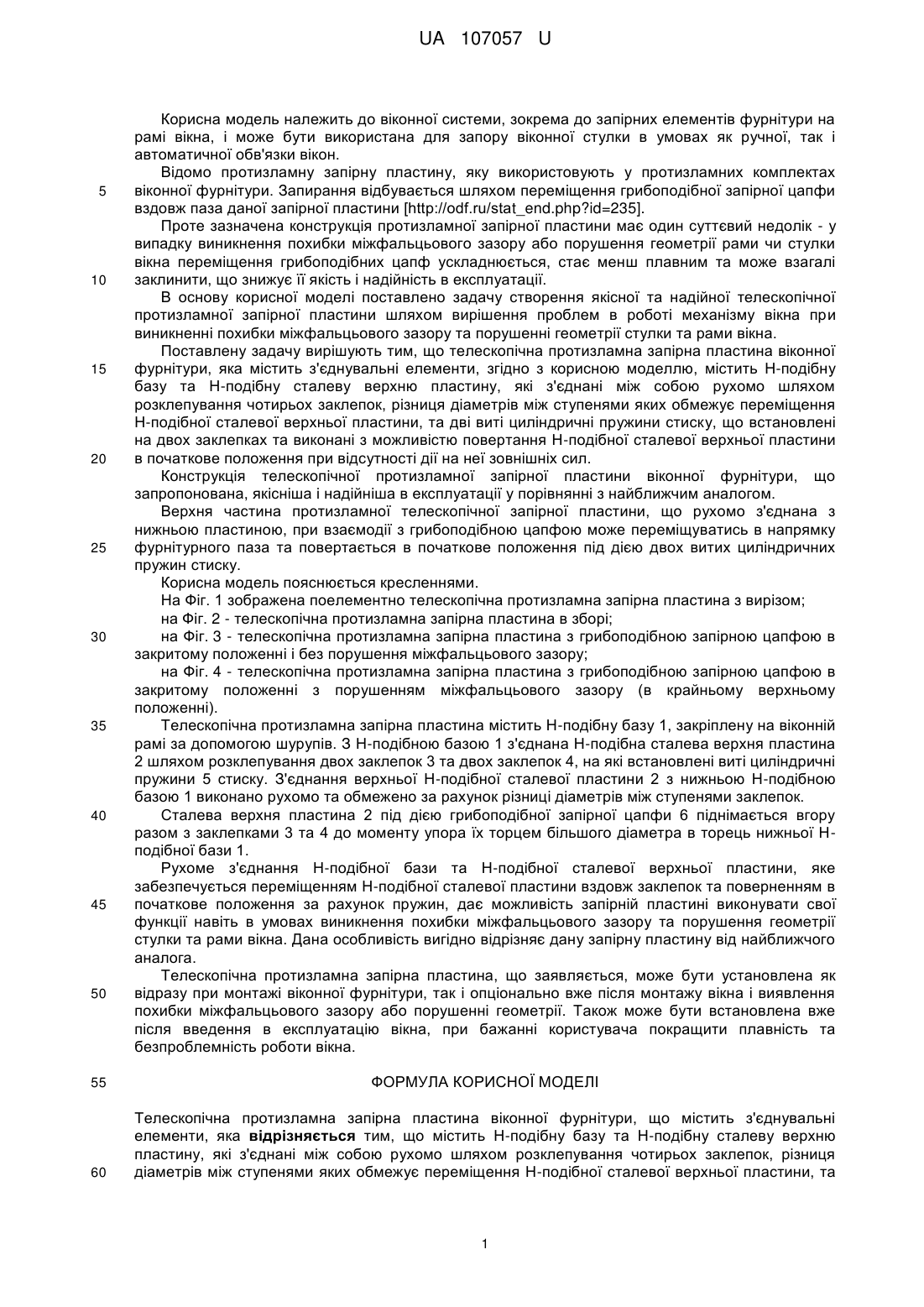

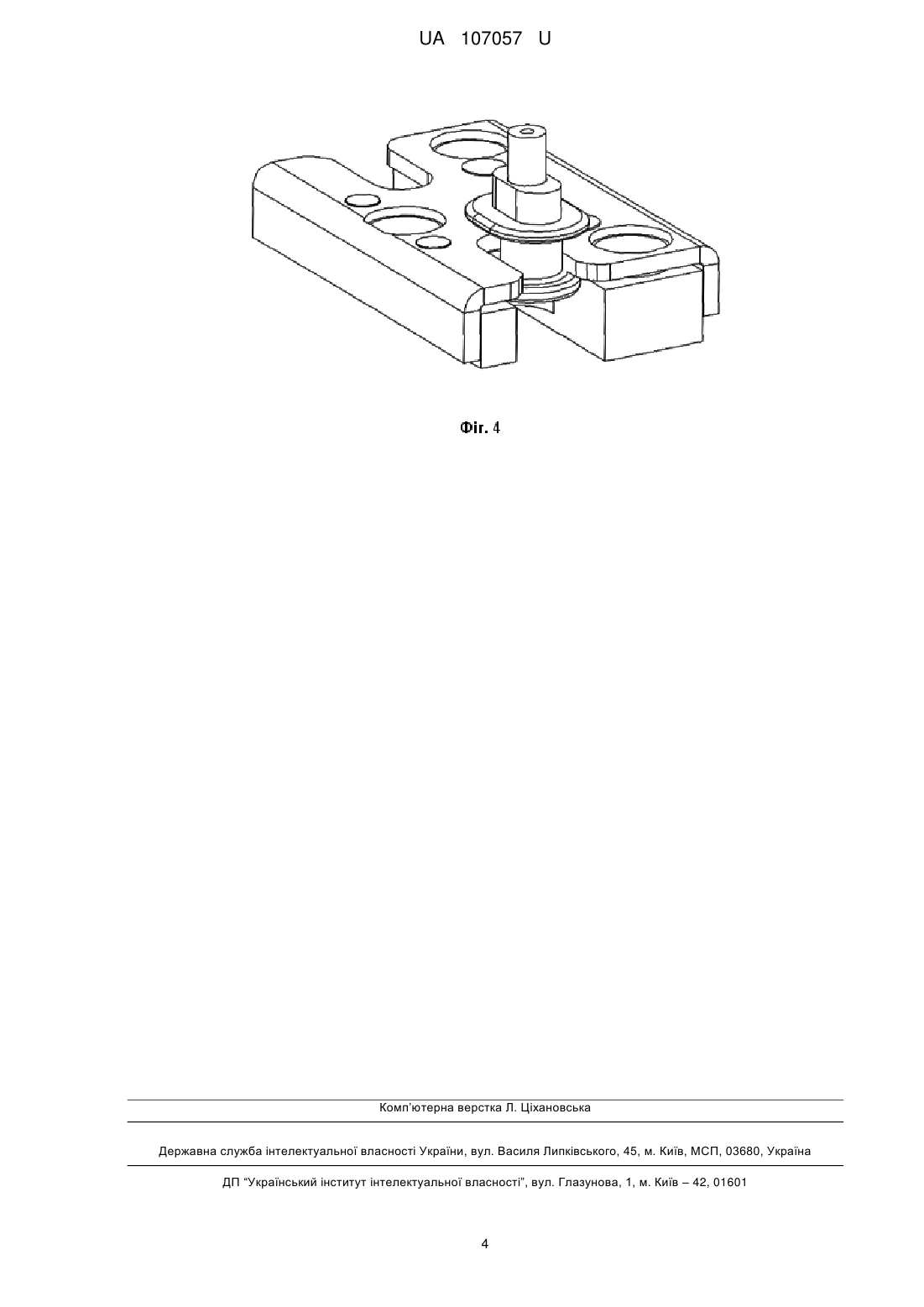

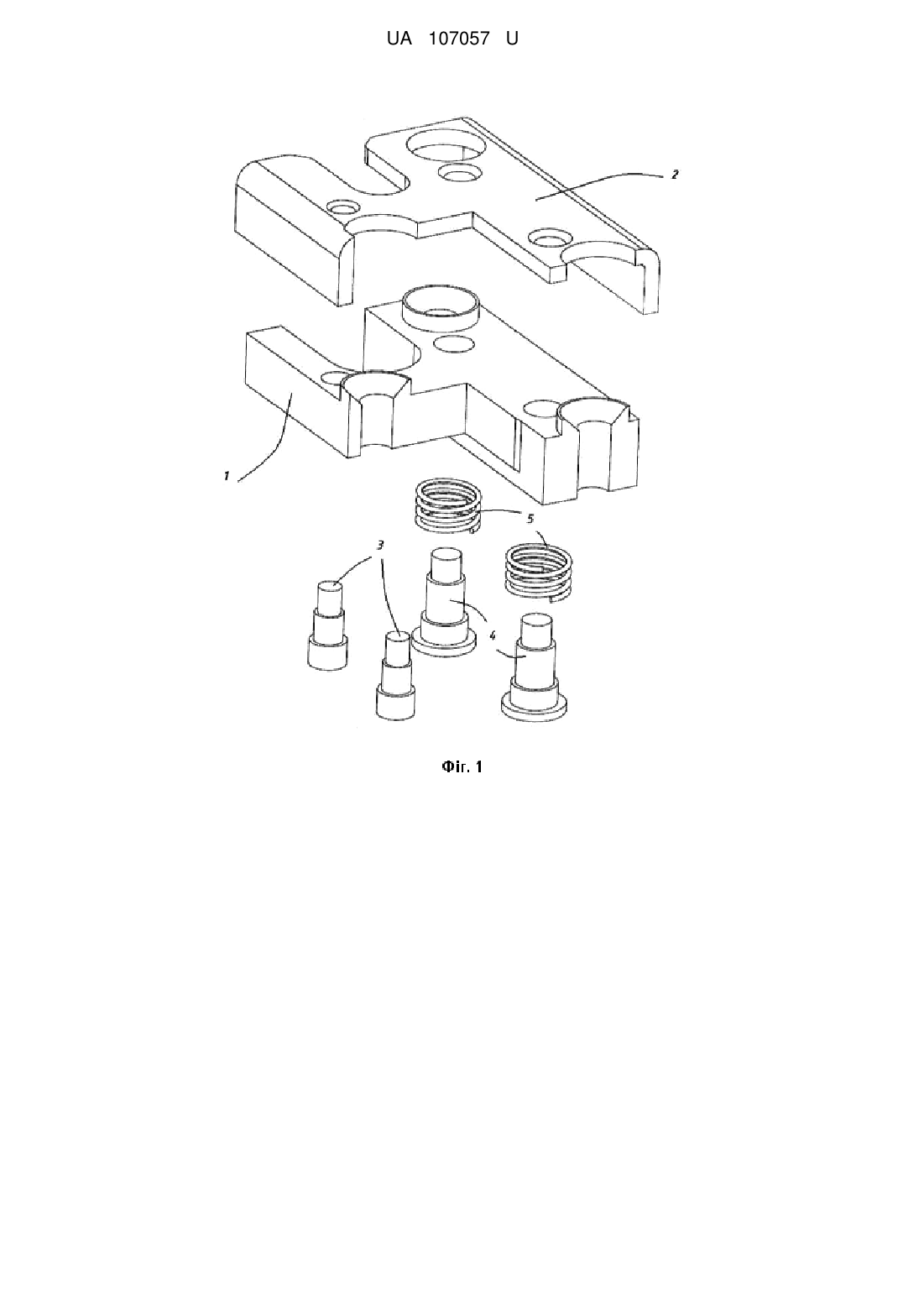

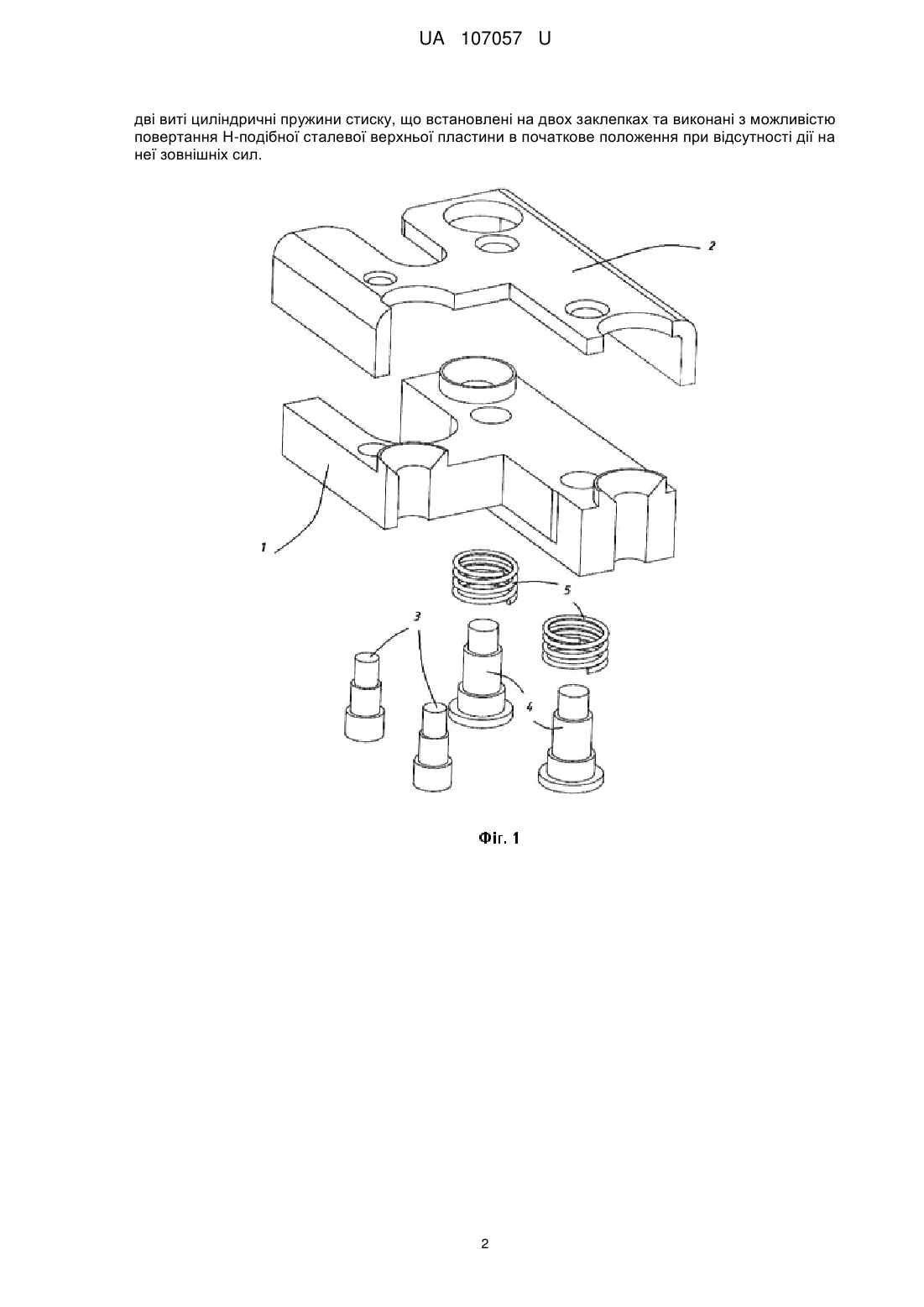

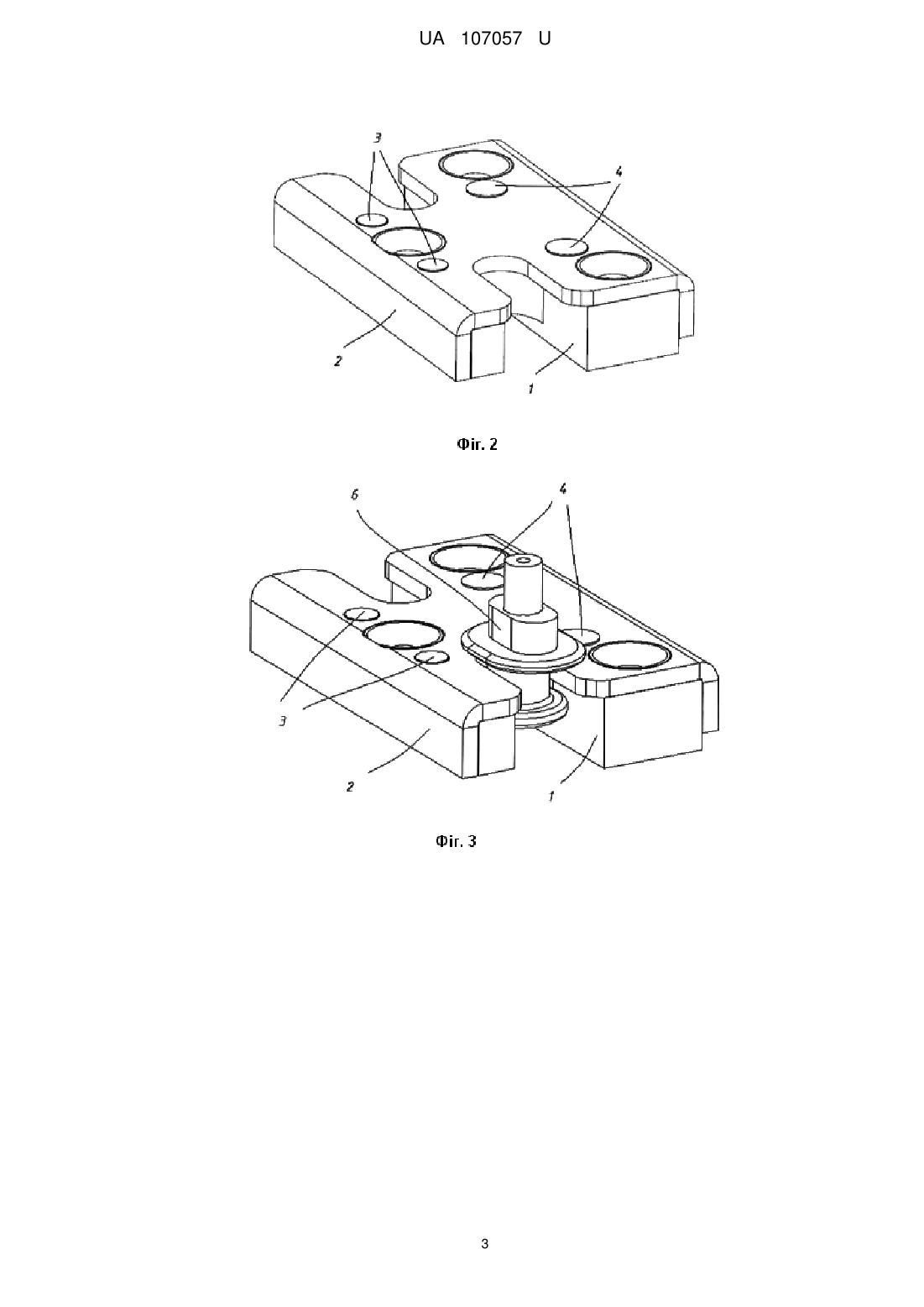

Реферат: Телескопічна протизламна запірна пластина віконної фурнітури містить з'єднувальні елементи. Пластина містить Н-подібну базу та Н-подібну сталеву верхню пластину, які з'єднані між собою рухомо шляхом розклепування чотирьох заклепок, різниця діаметрів між ступенями яких обмежує переміщення Н-подібної сталевої верхньої пластини, та дві виті циліндричні пружини стиску, що встановлені на двох заклепках та виконані з можливістю повертання Н-подібної сталевої верхньої пластини в початкове положення при відсутності дії на неї зовнішніх сил. UA 107057 U (54) ТЕЛЕСКОПІЧНА ПРОТИЗЛАМНА ЗАПІРНА ПЛАСТИНА ВІКОННОЇ ФУРНІТУРИ UA 107057 U UA 107057 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до віконної системи, зокрема до запірних елементів фурнітури на рамі вікна, і може бути використана для запору віконної стулки в умовах як ручної, так і автоматичної обв'язки вікон. Відомо протизламну запірну пластину, яку використовують у протизламних комплектах віконної фурнітури. Запирання відбувається шляхом переміщення грибоподібної запірної цапфи вздовж паза даної запірної пластини [http://odf.ru/stat_end.php?id=235]. Проте зазначена конструкція протизламної запірної пластини має один суттєвий недолік - у випадку виникнення похибки міжфальцьового зазору або порушення геометрії рами чи стулки вікна переміщення грибоподібних цапф ускладнюється, стає менш плавним та може взагалі заклинити, що знижує її якість і надійність в експлуатації. В основу корисної моделі поставлено задачу створення якісної та надійної телескопічної протизламної запірної пластини шляхом вирішення проблем в роботі механізму вікна при виникненні похибки міжфальцьового зазору та порушенні геометрії стулки та рами вікна. Поставлену задачу вирішують тим, що телескопічна протизламна запірна пластина віконної фурнітури, яка містить з'єднувальні елементи, згідно з корисною моделлю, містить Н-подібну базу та Н-подібну сталеву верхню пластину, які з'єднані між собою рухомо шляхом розклепування чотирьох заклепок, різниця діаметрів між ступенями яких обмежує переміщення Н-подібної сталевої верхньої пластини, та дві виті циліндричні пружини стиску, що встановлені на двох заклепках та виконані з можливістю повертання Н-подібної сталевої верхньої пластини в початкове положення при відсутності дії на неї зовнішніх сил. Конструкція телескопічної протизламної запірної пластини віконної фурнітури, що запропонована, якісніша і надійніша в експлуатації у порівнянні з найближчим аналогом. Верхня частина протизламної телескопічної запірної пластини, що рухомо з'єднана з нижньою пластиною, при взаємодії з грибоподібною цапфою може переміщуватись в напрямку фурнітурного паза та повертається в початкове положення під дією двох витих циліндричних пружин стиску. Корисна модель пояснюється кресленнями. На Фіг. 1 зображена поелементно телескопічна протизламна запірна пластина з вирізом; на Фіг. 2 - телескопічна протизламна запірна пластина в зборі; на Фіг. 3 - телескопічна протизламна запірна пластина з грибоподібною запірною цапфою в закритому положенні і без порушення міжфальцьового зазору; на Фіг. 4 - телескопічна протизламна запірна пластина з грибоподібною запірною цапфою в закритому положенні з порушенням міжфальцьового зазору (в крайньому верхньому положенні). Телескопічна протизламна запірна пластина містить Н-подібну базу 1, закріплену на віконній рамі за допомогою шурупів. З Н-подібною базою 1 з'єднана Н-подібна сталева верхня пластина 2 шляхом розклепування двох заклепок 3 та двох заклепок 4, на які встановлені виті циліндричні пружини 5 стиску. З'єднання верхньої Н-подібної сталевої пластини 2 з нижньою Н-подібною базою 1 виконано рухомо та обмежено за рахунок різниці діаметрів між ступенями заклепок. Сталева верхня пластина 2 під дією грибоподібної запірної цапфи 6 піднімається вгору разом з заклепками 3 та 4 до моменту упора їх торцем більшого діаметра в торець нижньої Нподібної бази 1. Рухоме з'єднання Н-подібної бази та Н-подібної сталевої верхньої пластини, яке забезпечується переміщенням Н-подібної сталевої пластини вздовж заклепок та поверненням в початкове положення за рахунок пружин, дає можливість запірній пластині виконувати свої функції навіть в умовах виникнення похибки міжфальцьового зазору та порушення геометрії стулки та рами вікна. Дана особливість вигідно відрізняє дану запірну пластину від найближчого аналога. Телескопічна протизламна запірна пластина, що заявляється, може бути установлена як відразу при монтажі віконної фурнітури, так і опціонально вже після монтажу вікна і виявлення похибки міжфальцьового зазору або порушенні геометрії. Також може бути встановлена вже після введення в експлуатацію вікна, при бажанні користувача покращити плавність та безпроблемність роботи вікна. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Телескопічна протизламна запірна пластина віконної фурнітури, що містить з'єднувальні елементи, яка відрізняється тим, що містить Н-подібну базу та Н-подібну сталеву верхню пластину, які з'єднані між собою рухомо шляхом розклепування чотирьох заклепок, різниця діаметрів між ступенями яких обмежує переміщення Н-подібної сталевої верхньої пластини, та 1 UA 107057 U дві виті циліндричні пружини стиску, що встановлені на двох заклепках та виконані з можливістю повертання Н-подібної сталевої верхньої пластини в початкове положення при відсутності дії на неї зовнішніх сил. 2 UA 107057 U 3 UA 107057 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
