Напрямний ролик для розсувних дверей

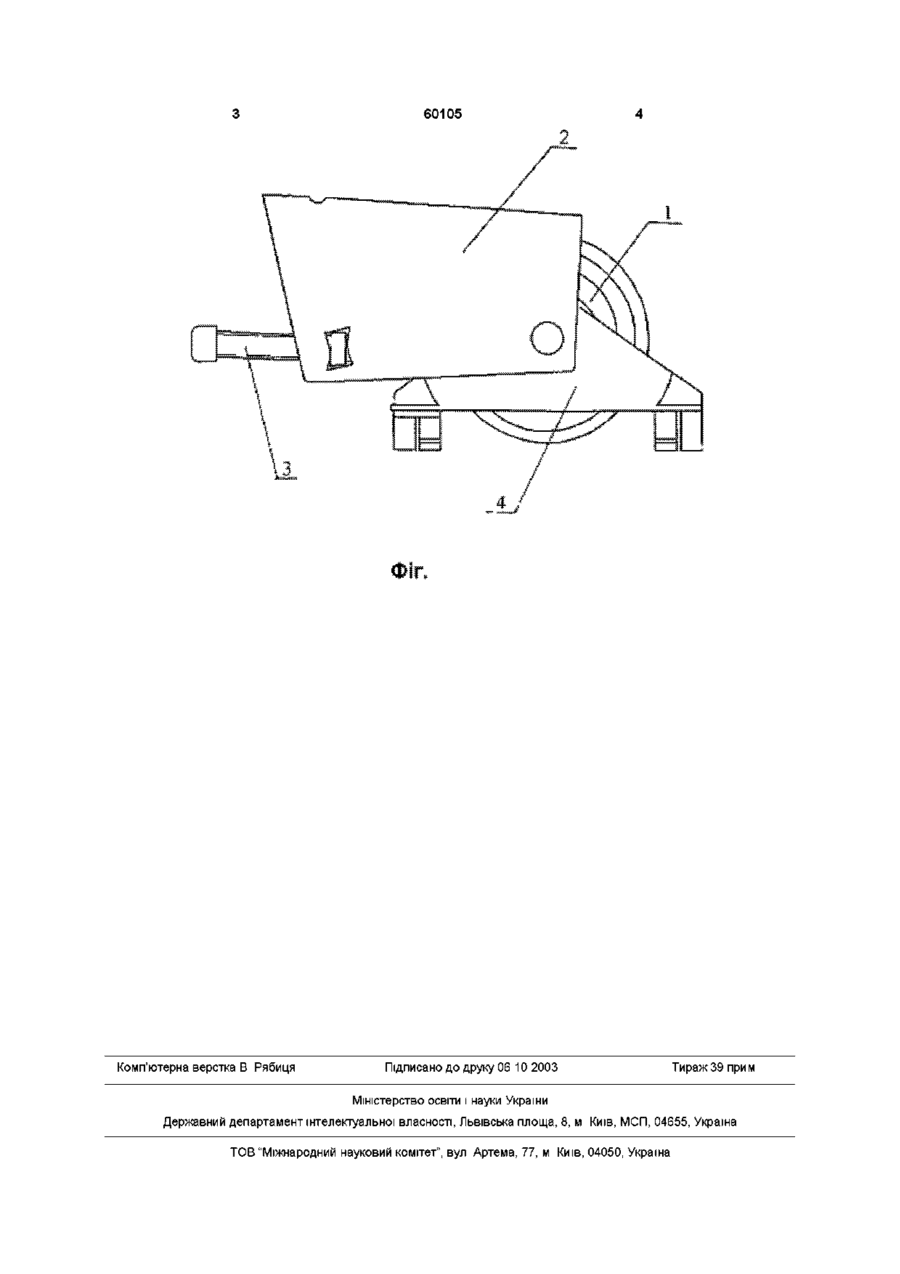

Напрямний ролик для розсувних дверей, що містить колесо, виконане у вигляді підшипника, закріпленого у корпусі, який відрізняється тим, що він додатково містить регулювальний гвинт та пристрій для запобігання відриву колеса від ковзної поверхні Винахід належить до галузі будівництва, зокрема до дверних конструкцій, і може бути використаним у меблевому виробництві Відомо верхній та нижній ролики розсувних дверей, що вставляють ВІДПОВІДНО у торець бічного профілю та в нижній профіль дверей [деклараційний патент України на корисну модель № 975, А 47В 96/20,2000] Зазначені ролики не можуть забезпечити надійність роботи розсувних дверей через можливість їх випадання Найближчим до винаходу є напрямний нижній ролик, що входить до системи розсувних дверей "Браун" і містить колесо, виконане у вигляді підшипника, закріпленого на корпусі Робочою частиною нижній ролик взаємодіє при русі розсувних дверей з ВІДПОВІДНОЮ частиною нижньої напрямної [патент України на корисну модель № 482, Е06 В 3/00, 1999] Зазначений нижній ролик, як і попередній, при русі розсувних дверей може випадати з нижньої напрямної, що створює ненадійність роботи В основу винаходу поставлено завдання підвищення надійності розсувних дверей шляхом створення механізму, який би запобігав відриву колеса від ковзної поверхні Поставлене завдання вирішується тим, що відомий напрямний ролик для розсувних дверей, який містить колесо, виконане у вигляді підшипни ка, закріпленого у корпусі, згідно з винаходом, додатково містить регулювальний гвинт та пристрій для запобігання відриву колеса від ковзної поверхні Створення пристрою, що запобігає відриву колеса від ковзної поверхні напрямної при русі розсувних дверей, та регулювального гвинта підвищує надійність роботи розсувних дверей Винахід пояснюється кресленням, де зображено напрямний ролик для розсувних дверей Напрямний ролик містить колесо 1 у вигляді підшипника, що закріплено на корпусі 2, регулювальний гвинт 3 та пристрій для запобігання відриву колеса від ковзної поверхні напрямної розсувних дверей Пристрій монтують наступним чином Спочатку відкручують регулювальний гвинт З, після чого вставляють напрямний ролик у профіль (не показано) та закручують регулювальний гвинт З Потім складені розсувні двері встановлюють колесом 1 ролика в паз напрямної (не показано), наприклад, нижньої напрямної розсувних дверей При переміщенні розсувних дверей за допомогою роликів пристрій 4 дозволяє уникнути відриву колеса 1 від ковзної поверхні Регулювальний гвинт 3 має подвійну функцію по-перше, він сприяє утриманню ролика, а подруге, він регулює рух розсувних дверей, дозволяючи нахиляти їх ліворуч або праворуч ю о о (О 60105 Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
