Маф з можливістю трансформування

Номер патенту: 114934

Опубліковано: 27.03.2017

Автор: Задоя Ігор Миколайович

Є ще 3 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

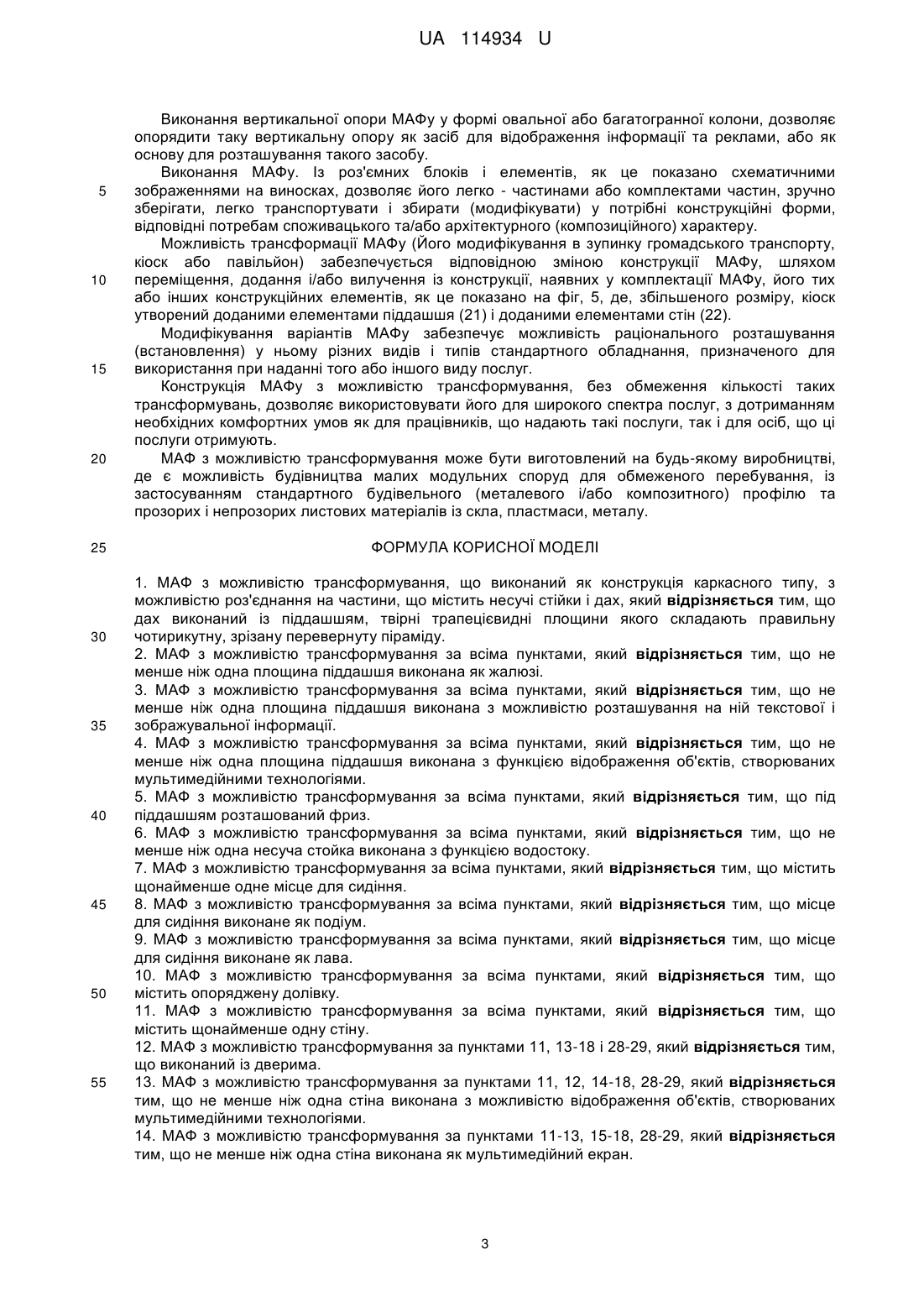

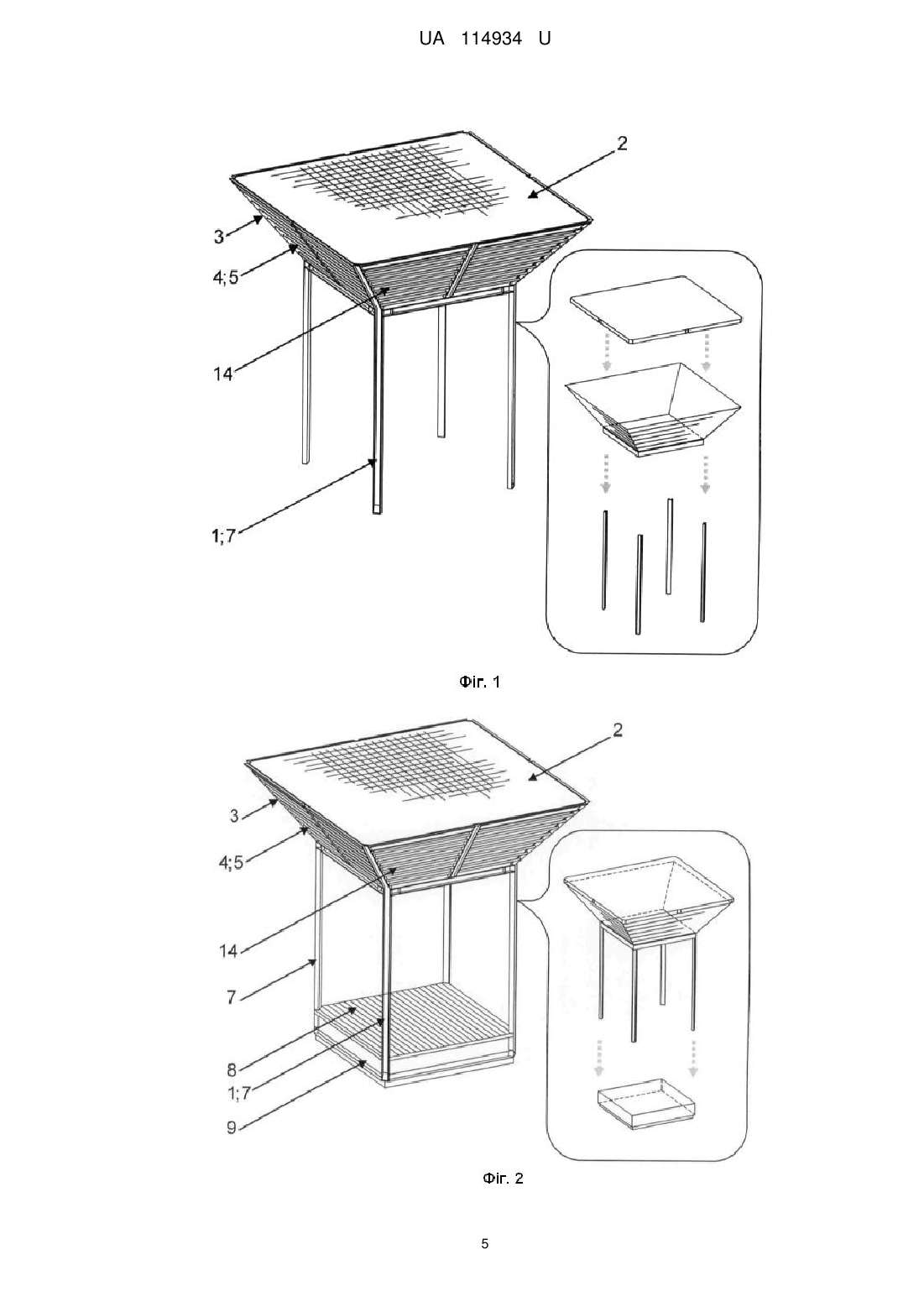

1. МАФ з можливістю трансформування, що виконаний як конструкція каркасного типу, з можливістю роз'єднання на частини, що містить несучі стійки і дах, який відрізняється тим, що дах виконаний із піддашшям, твірні трапецієвидні площини якого складають правильну чотирикутну, зрізану перевернуту піраміду.

2. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що не менше ніж одна площина піддашшя виконана як жалюзі.

3. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що не менше ніж одна площина піддашшя виконана з можливістю розташування на ній текстової і зображувальної інформації.

4. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що не менше ніж одна площина піддашшя виконана з функцією відображення об'єктів, створюваних мультимедійними технологіями.

5. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що під піддашшям розташований фриз.

6. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що не менше ніж одна несуча стойка виконана з функцією водостоку.

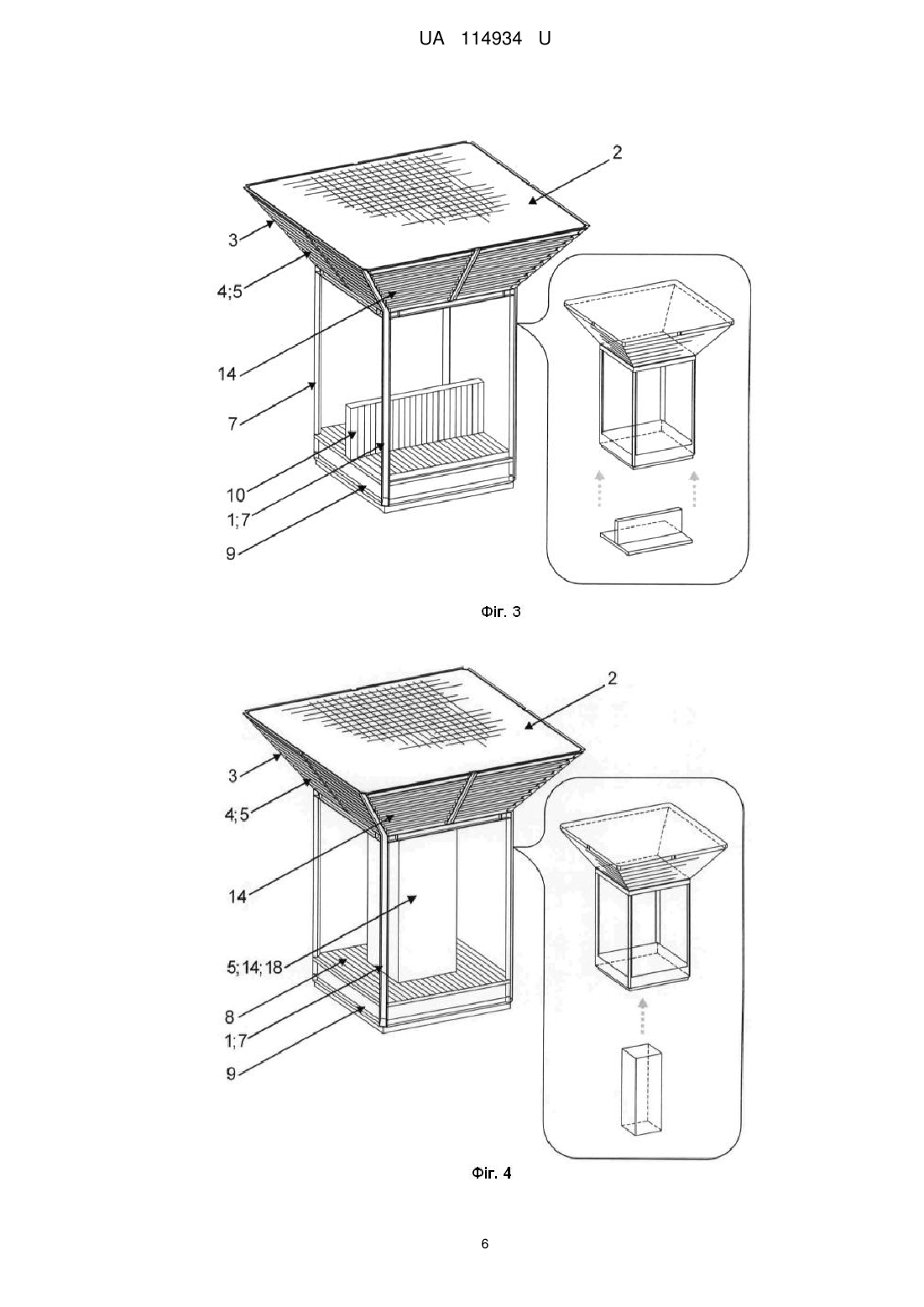

7. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить щонайменше одне місце для сидіння.

8. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що місце для сидіння виконане як подіум.

9. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що місце для сидіння виконане як лава.

10. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить опоряджену долівку.

11. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить щонайменше одну стіну.

12. МАФ з можливістю трансформування за пунктами 11, 13-18 і 28-29, який відрізняється тим, що виконаний із дверима.

13. МАФ з можливістю трансформування за пунктами 11, 12, 14-18, 28-29, який відрізняється тим, що не менше ніж одна стіна виконана з можливістю відображення об'єктів, створюваних мультимедійними технологіями.

14. МАФ з можливістю трансформування за пунктами 11-13, 15-18, 28-29, який відрізняється тим, що не менше ніж одна стіна виконана як мультимедійний екран.

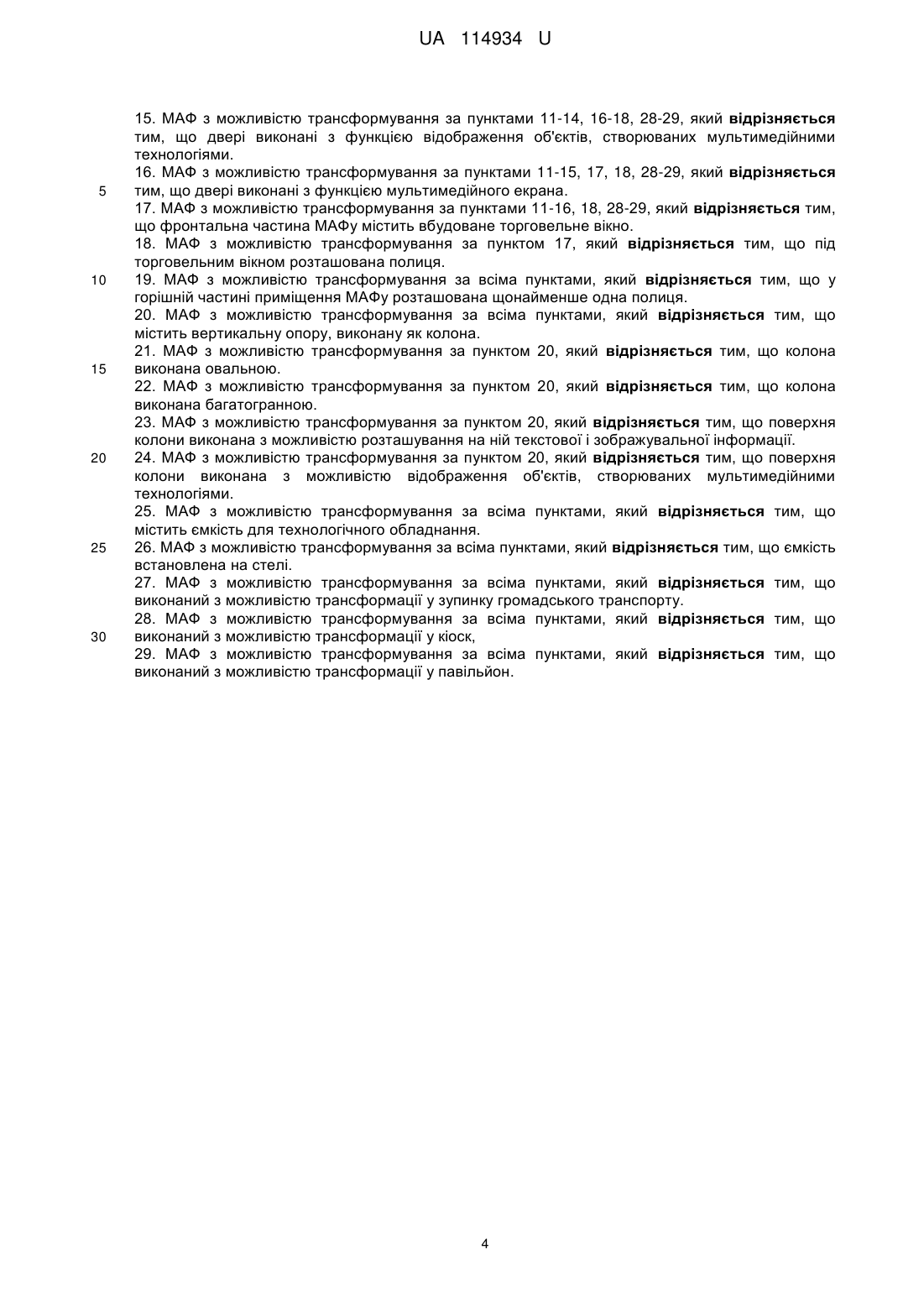

15. МАФ з можливістю трансформування за пунктами 11-14, 16-18, 28-29, який відрізняється тим, що двері виконані з функцією відображення об'єктів, створюваних мультимедійними технологіями.

16. МАФ з можливістю трансформування за пунктами 11-15, 17, 18, 28-29, який відрізняється тим, що двері виконані з функцією мультимедійного екрана.

17. МАФ з можливістю трансформування за пунктами 11-16, 18, 28-29, який відрізняється тим, що фронтальна частина МАФу містить вбудоване торговельне вікно.

18. МАФ з можливістю трансформування за пунктом 17, який відрізняється тим, що під торговельним вікном розташована полиця.

19. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що у горішній частині приміщення МАФу розташована щонайменше одна полиця.

20. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить вертикальну опору, виконану як колона.

21. МАФ з можливістю трансформування за пунктом 20, який відрізняється тим, що колона виконана овальною.

22. МАФ з можливістю трансформування за пунктом 20, який відрізняється тим, що колона виконана багатогранною.

23. МАФ з можливістю трансформування за пунктом 20, який відрізняється тим, що поверхня колони виконана з можливістю розташування на ній текстової і зображувальної інформації.

24. МАФ з можливістю трансформування за пунктом 20, який відрізняється тим, що поверхня колони виконана з можливістю відображення об'єктів, створюваних мультимедійними технологіями.

25. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить ємкість для технологічного обладнання.

26. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що ємкість встановлена на стелі.

27. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що виконаний з можливістю трансформації у зупинку громадського транспорту.

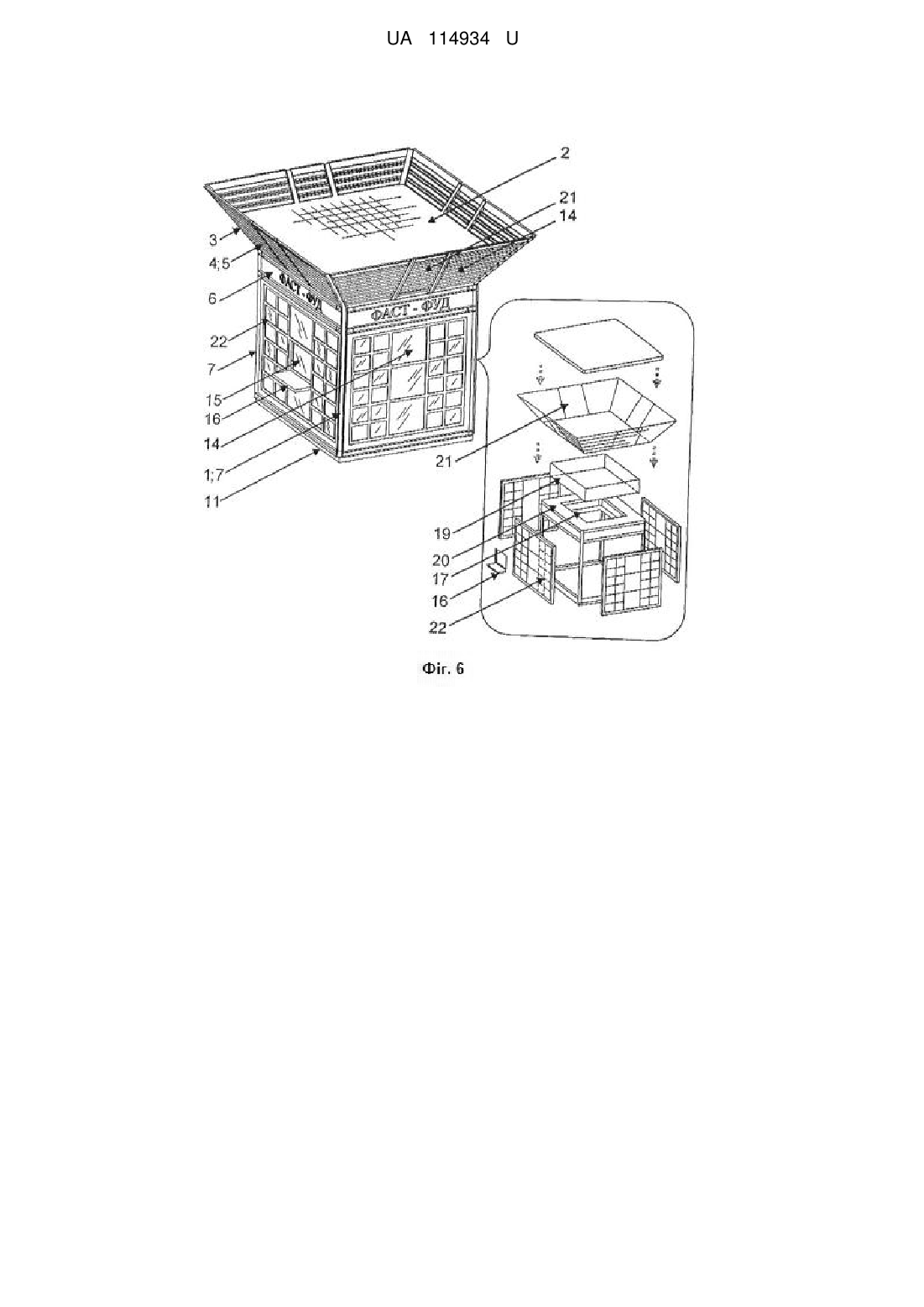

28. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що виконаний з можливістю трансформації у кіоск,

29. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що виконаний з можливістю трансформації у павільйон.

Текст

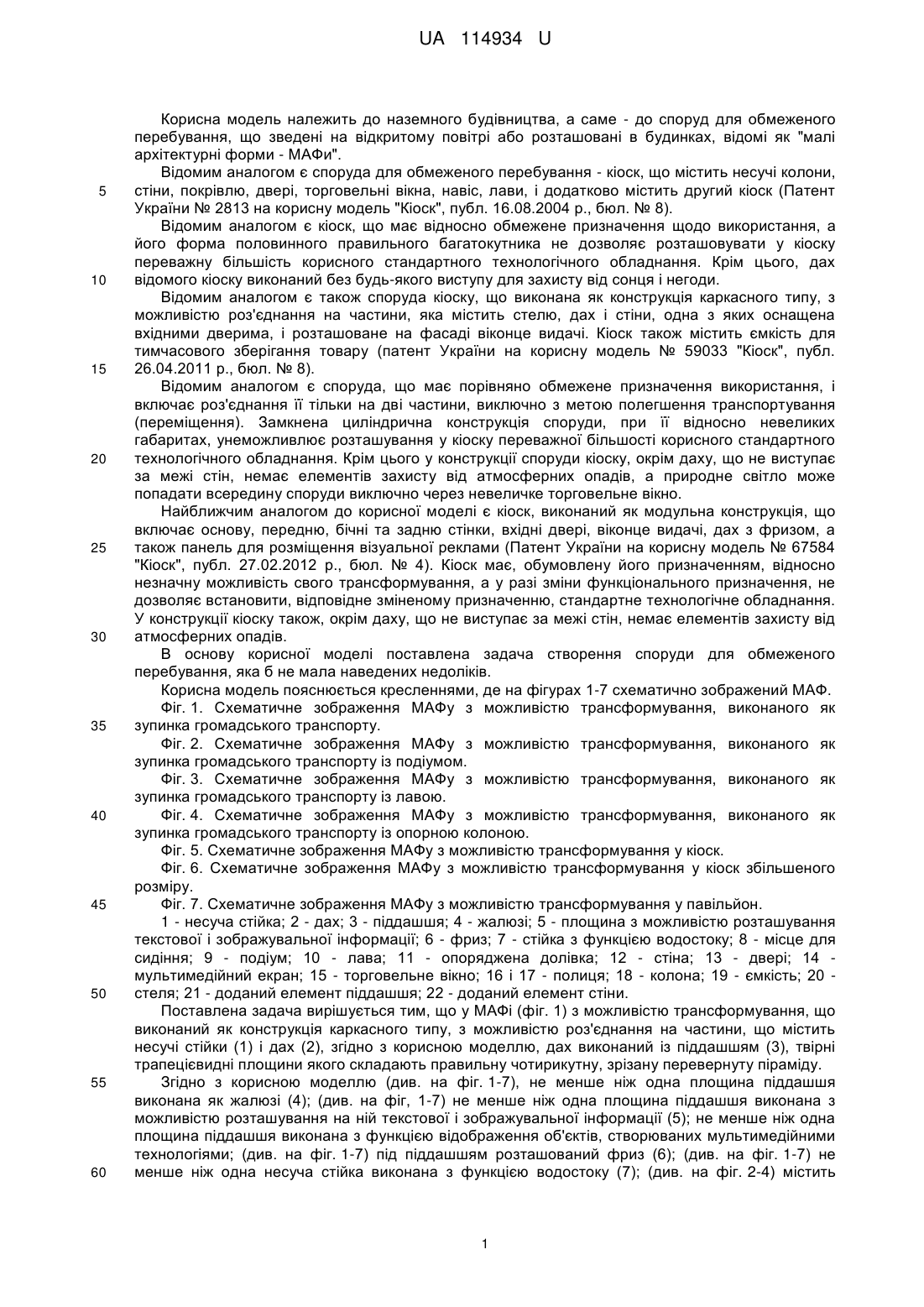

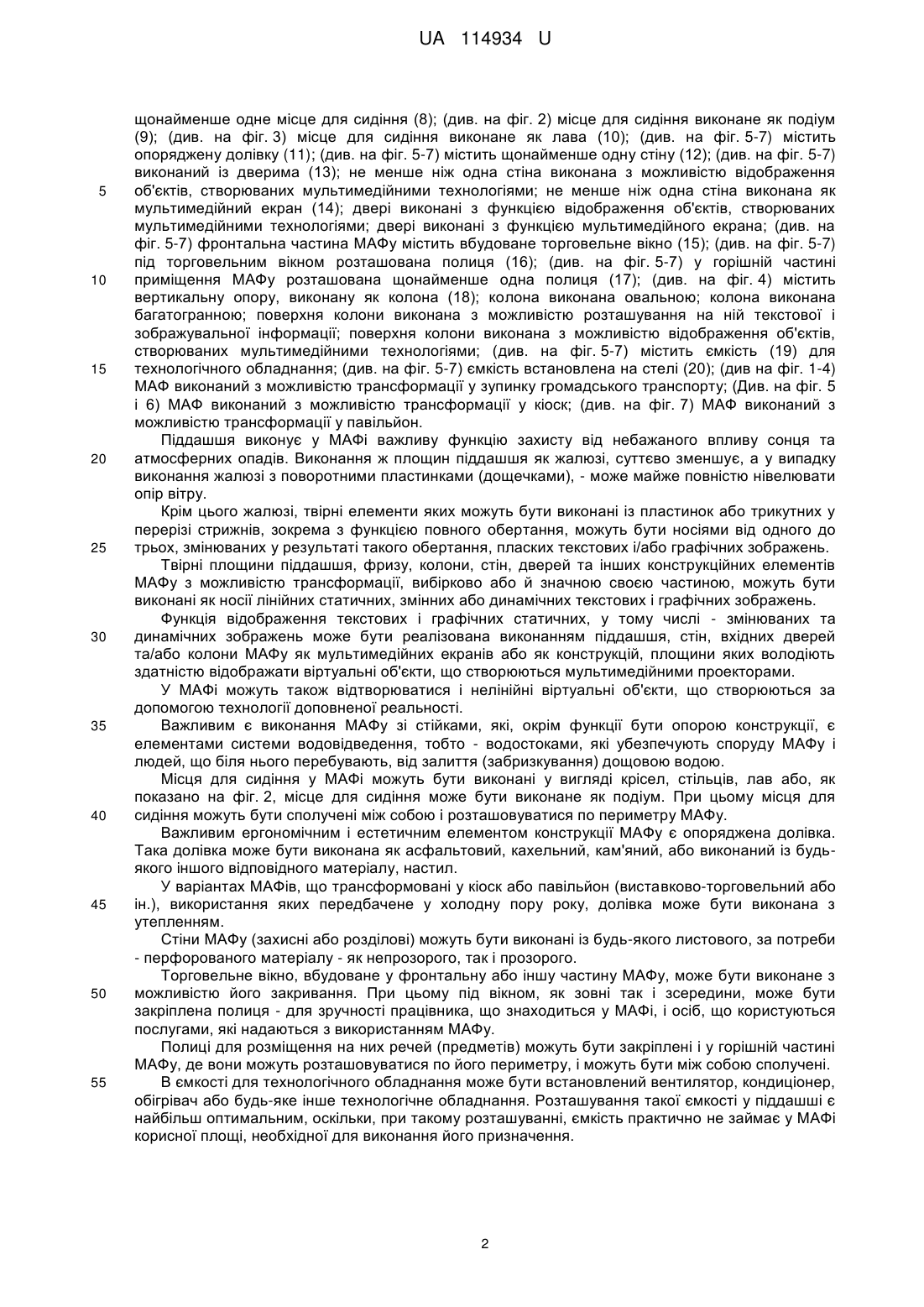

Реферат: UA 114934 U UA 114934 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до наземного будівництва, а саме - до споруд для обмеженого перебування, що зведені на відкритому повітрі або розташовані в будинках, відомі як "малі архітектурні форми - МАФи". Відомим аналогом є споруда для обмеженого перебування - кіоск, що містить несучі колони, стіни, покрівлю, двері, торговельні вікна, навіс, лави, і додатково містить другий кіоск (Патент України № 2813 на корисну модель "Кіоск", публ. 16.08.2004 р., бюл. № 8). Відомим аналогом є кіоск, що має відносно обмежене призначення щодо використання, а його форма половинного правильного багатокутника не дозволяє розташовувати у кіоску переважну більшість корисного стандартного технологічного обладнання. Крім цього, дах відомого кіоску виконаний без будь-якого виступу для захисту від сонця і негоди. Відомим аналогом є також споруда кіоску, що виконана як конструкція каркасного типу, з можливістю роз'єднання на частини, яка містить стелю, дах і стіни, одна з яких оснащена вхідними дверима, і розташоване на фасаді віконце видачі. Кіоск також містить ємкість для тимчасового зберігання товару (патент України на корисну модель № 59033 "Кіоск", публ. 26.04.2011 p., бюл. № 8). Відомим аналогом є споруда, що має порівняно обмежене призначення використання, і включає роз'єднання її тільки на дві частини, виключно з метою полегшення транспортування (переміщення). Замкнена циліндрична конструкція споруди, при її відносно невеликих габаритах, унеможливлює розташування у кіоску переважної більшості корисного стандартного технологічного обладнання. Крім цього у конструкції споруди кіоску, окрім даху, що не виступає за межі стін, немає елементів захисту від атмосферних опадів, а природне світло може попадати всередину споруди виключно через невеличке торговельне вікно. Найближчим аналогом до корисної моделі є кіоск, виконаний як модульна конструкція, що включає основу, передню, бічні та задню стінки, вхідні двері, віконце видачі, дах з фризом, а також панель для розміщення візуальної реклами (Патент України на корисну модель № 67584 "Кіоск", публ. 27.02.2012 р., бюл. № 4). Кіоск має, обумовлену його призначенням, відносно незначну можливість свого трансформування, а у разі зміни функціонального призначення, не дозволяє встановити, відповідне зміненому призначенню, стандартне технологічне обладнання. У конструкції кіоску також, окрім даху, що не виступає за межі стін, немає елементів захисту від атмосферних опадів. В основу корисної моделі поставлена задача створення споруди для обмеженого перебування, яка б не мала наведених недоліків. Корисна модель пояснюється кресленнями, де на фігурах 1-7 схематично зображений МАФ. Фіг. 1. Схематичне зображення МАФу з можливістю трансформування, виконаного як зупинка громадського транспорту. Фіг. 2. Схематичне зображення МАФу з можливістю трансформування, виконаного як зупинка громадського транспорту із подіумом. Фіг. 3. Схематичне зображення МАФу з можливістю трансформування, виконаного як зупинка громадського транспорту із лавою. Фіг. 4. Схематичне зображення МАФу з можливістю трансформування, виконаного як зупинка громадського транспорту із опорною колоною. Фіг. 5. Схематичне зображення МАФу з можливістю трансформування у кіоск. Фіг. 6. Схематичне зображення МАФу з можливістю трансформування у кіоск збільшеного розміру. Фіг. 7. Схематичне зображення МАФу з можливістю трансформування у павільйон. 1 - несуча стійка; 2 - дах; 3 - піддашшя; 4 - жалюзі; 5 - площина з можливістю розташування текстової і зображувальної інформації; 6 - фриз; 7 - стійка з функцією водостоку; 8 - місце для сидіння; 9 - подіум; 10 - лава; 11 - опоряджена долівка; 12 - стіна; 13 - двері; 14 мультимедійний екран; 15 - торговельне вікно; 16 і 17 - полиця; 18 - колона; 19 - ємкість; 20 стеля; 21 - доданий елемент піддашшя; 22 - доданий елемент стіни. Поставлена задача вирішується тим, що у МАФі (фіг. 1) з можливістю трансформування, що виконаний як конструкція каркасного типу, з можливістю роз'єднання на частини, що містить несучі стійки (1) і дах (2), згідно з корисною моделлю, дах виконаний із піддашшям (3), твірні трапецієвидні площини якого складають правильну чотирикутну, зрізану перевернуту піраміду. Згідно з корисною моделлю (див. на фіг. 1-7), не менше ніж одна площина піддашшя виконана як жалюзі (4); (див. на фіг, 1-7) не менше ніж одна площина піддашшя виконана з можливістю розташування на ній текстової і зображувальної інформації (5); не менше ніж одна площина піддашшя виконана з функцією відображення об'єктів, створюваних мультимедійними технологіями; (див. на фіг. 1-7) під піддашшям розташований фриз (6); (див. на фіг. 1-7) не менше ніж одна несуча стійка виконана з функцією водостоку (7); (див. на фіг. 2-4) містить 1 UA 114934 U 5 10 15 20 25 30 35 40 45 50 55 щонайменше одне місце для сидіння (8); (див. на фіг. 2) місце для сидіння виконане як подіум (9); (див. на фіг. 3) місце для сидіння виконане як лава (10); (див. на фіг. 5-7) містить опоряджену долівку (11); (див. на фіг. 5-7) містить щонайменше одну стіну (12); (див. на фіг. 5-7) виконаний із дверима (13); не менше ніж одна стіна виконана з можливістю відображення об'єктів, створюваних мультимедійними технологіями; не менше ніж одна стіна виконана як мультимедійний екран (14); двері виконані з функцією відображення об'єктів, створюваних мультимедійними технологіями; двері виконані з функцією мультимедійного екрана; (див. на фіг. 5-7) фронтальна частина МАФу містить вбудоване торговельне вікно (15); (див. на фіг. 5-7) під торговельним вікном розташована полиця (16); (див. на фіг. 5-7) у горішній частині приміщення МАФу розташована щонайменше одна полиця (17); (див. на фіг. 4) містить вертикальну опору, виконану як колона (18); колона виконана овальною; колона виконана багатогранною; поверхня колони виконана з можливістю розташування на ній текстової і зображувальної інформації; поверхня колони виконана з можливістю відображення об'єктів, створюваних мультимедійними технологіями; (див. на фіг. 5-7) містить ємкість (19) для технологічного обладнання; (див. на фіг. 5-7) ємкість встановлена на стелі (20); (див на фіг. 1-4) МАФ виконаний з можливістю трансформації у зупинку громадського транспорту; (Див. на фіг. 5 і 6) МАФ виконаний з можливістю трансформації у кіоск; (див. на фіг. 7) МАФ виконаний з можливістю трансформації у павільйон. Піддашшя виконує у МАФі важливу функцію захисту від небажаного впливу сонця та атмосферних опадів. Виконання ж площин піддашшя як жалюзі, суттєво зменшує, а у випадку виконання жалюзі з поворотними пластинками (дощечками), - може майже повністю нівелювати опір вітру. Крім цього жалюзі, твірні елементи яких можуть бути виконані із пластинок або трикутних у перерізі стрижнів, зокрема з функцією повного обертання, можуть бути носіями від одного до трьох, змінюваних у результаті такого обертання, пласких текстових і/або графічних зображень. Твірні площини піддашшя, фризу, колони, стін, дверей та інших конструкційних елементів МАФу з можливістю трансформації, вибірково або й значною своєю частиною, можуть бути виконані як носії лінійних статичних, змінних або динамічних текстових і графічних зображень. Функція відображення текстових і графічних статичних, у тому числі - змінюваних та динамічних зображень може бути реалізована виконанням піддашшя, стін, вхідних дверей та/або колони МАФу як мультимедійних екранів або як конструкцій, площини яких володіють здатністю відображати віртуальні об'єкти, що створюються мультимедійними проекторами. У МАФі можуть також відтворюватися і нелінійні віртуальні об'єкти, що створюються за допомогою технології доповненої реальності. Важливим є виконання МАФу зі стійками, які, окрім функції бути опорою конструкції, є елементами системи водовідведення, тобто - водостоками, які убезпечують споруду МАФу і людей, що біля нього перебувають, від залиття (забризкування) дощовою водою. Місця для сидіння у МАФі можуть бути виконані у вигляді крісел, стільців, лав або, як показано на фіг. 2, місце для сидіння може бути виконане як подіум. При цьому місця для сидіння можуть бути сполучені між собою і розташовуватися по периметру МАФу. Важливим ергономічним і естетичним елементом конструкції МАФу є опоряджена долівка. Така долівка може бути виконана як асфальтовий, кахельний, кам'яний, або виконаний із будьякого іншого відповідного матеріалу, настил. У варіантах МАФів, що трансформовані у кіоск або павільйон (виставково-торговельний або ін.), використання яких передбачене у холодну пору року, долівка може бути виконана з утепленням. Стіни МАФу (захисні або розділові) можуть бути виконані із будь-якого листового, за потреби - перфорованого матеріалу - як непрозорого, так і прозорого. Торговельне вікно, вбудоване у фронтальну або іншу частину МАФу, може бути виконане з можливістю його закривання. При цьому під вікном, як зовні так і зсередини, може бути закріплена полиця - для зручності працівника, що знаходиться у МАФі, і осіб, що користуються послугами, які надаються з використанням МАФу. Полиці для розміщення на них речей (предметів) можуть бути закріплені і у горішній частині МАФу, де вони можуть розташовуватися по його периметру, і можуть бути між собою сполучені. В ємкості для технологічного обладнання може бути встановлений вентилятор, кондиціонер, обігрівач або будь-яке інше технологічне обладнання. Розташування такої ємкості у піддашші є найбільш оптимальним, оскільки, при такому розташуванні, ємкість практично не займає у МАФі корисної площі, необхідної для виконання його призначення. 2 UA 114934 U 5 10 15 20 25 30 35 40 45 50 55 Виконання вертикальної опори МАФу у формі овальної або багатогранної колони, дозволяє опорядити таку вертикальну опору як засіб для відображення інформації та реклами, або як основу для розташування такого засобу. Виконання МАФу. Із роз'ємних блоків і елементів, як це показано схематичними зображеннями на виносках, дозволяє його легко - частинами або комплектами частин, зручно зберігати, легко транспортувати і збирати (модифікувати) у потрібні конструкційні форми, відповідні потребам споживацького та/або архітектурного (композиційного) характеру. Можливість трансформації МАФу (Його модифікування в зупинку громадського транспорту, кіоск або павільйон) забезпечується відповідною зміною конструкції МАФу, шляхом переміщення, додання і/або вилучення із конструкції, наявних у комплектації МАФу, його тих або інших конструкційних елементів, як це показано на фіг, 5, де, збільшеного розміру, кіоск утворений доданими елементами піддашшя (21) і доданими елементами стін (22). Модифікування варіантів МАФу забезпечує можливість раціонального розташування (встановлення) у ньому різних видів і типів стандартного обладнання, призначеного для використання при наданні того або іншого виду послуг. Конструкція МАФу з можливістю трансформування, без обмеження кількості таких трансформувань, дозволяє використовувати його для широкого спектра послуг, з дотриманням необхідних комфортних умов як для працівників, що надають такі послуги, так і для осіб, що ці послуги отримують. МАФ з можливістю трансформування може бути виготовлений на будь-якому виробництві, де є можливість будівництва малих модульних споруд для обмеженого перебування, із застосуванням стандартного будівельного (металевого і/або композитного) профілю та прозорих і непрозорих листових матеріалів із скла, пластмаси, металу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. МАФ з можливістю трансформування, що виконаний як конструкція каркасного типу, з можливістю роз'єднання на частини, що містить несучі стійки і дах, який відрізняється тим, що дах виконаний із піддашшям, твірні трапецієвидні площини якого складають правильну чотирикутну, зрізану перевернуту піраміду. 2. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що не менше ніж одна площина піддашшя виконана як жалюзі. 3. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що не менше ніж одна площина піддашшя виконана з можливістю розташування на ній текстової і зображувальної інформації. 4. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що не менше ніж одна площина піддашшя виконана з функцією відображення об'єктів, створюваних мультимедійними технологіями. 5. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що під піддашшям розташований фриз. 6. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що не менше ніж одна несуча стойка виконана з функцією водостоку. 7. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить щонайменше одне місце для сидіння. 8. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що місце для сидіння виконане як подіум. 9. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що місце для сидіння виконане як лава. 10. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить опоряджену долівку. 11. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить щонайменше одну стіну. 12. МАФ з можливістю трансформування за пунктами 11, 13-18 і 28-29, який відрізняється тим, що виконаний із дверима. 13. МАФ з можливістю трансформування за пунктами 11, 12, 14-18, 28-29, який відрізняється тим, що не менше ніж одна стіна виконана з можливістю відображення об'єктів, створюваних мультимедійними технологіями. 14. МАФ з можливістю трансформування за пунктами 11-13, 15-18, 28-29, який відрізняється тим, що не менше ніж одна стіна виконана як мультимедійний екран. 3 UA 114934 U 5 10 15 20 25 30 15. МАФ з можливістю трансформування за пунктами 11-14, 16-18, 28-29, який відрізняється тим, що двері виконані з функцією відображення об'єктів, створюваних мультимедійними технологіями. 16. МАФ з можливістю трансформування за пунктами 11-15, 17, 18, 28-29, який відрізняється тим, що двері виконані з функцією мультимедійного екрана. 17. МАФ з можливістю трансформування за пунктами 11-16, 18, 28-29, який відрізняється тим, що фронтальна частина МАФу містить вбудоване торговельне вікно. 18. МАФ з можливістю трансформування за пунктом 17, який відрізняється тим, що під торговельним вікном розташована полиця. 19. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що у горішній частині приміщення МАФу розташована щонайменше одна полиця. 20. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить вертикальну опору, виконану як колона. 21. МАФ з можливістю трансформування за пунктом 20, який відрізняється тим, що колона виконана овальною. 22. МАФ з можливістю трансформування за пунктом 20, який відрізняється тим, що колона виконана багатогранною. 23. МАФ з можливістю трансформування за пунктом 20, який відрізняється тим, що поверхня колони виконана з можливістю розташування на ній текстової і зображувальної інформації. 24. МАФ з можливістю трансформування за пунктом 20, який відрізняється тим, що поверхня колони виконана з можливістю відображення об'єктів, створюваних мультимедійними технологіями. 25. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що містить ємкість для технологічного обладнання. 26. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що ємкість встановлена на стелі. 27. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що виконаний з можливістю трансформації у зупинку громадського транспорту. 28. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що виконаний з можливістю трансформації у кіоск, 29. МАФ з можливістю трансформування за всіма пунктами, який відрізняється тим, що виконаний з можливістю трансформації у павільйон. 4 UA 114934 U 5 UA 114934 U 6 UA 114934 U 7 UA 114934 U 8 UA 114934 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
