Каркас м’яких меблів з електроприводом трансформування

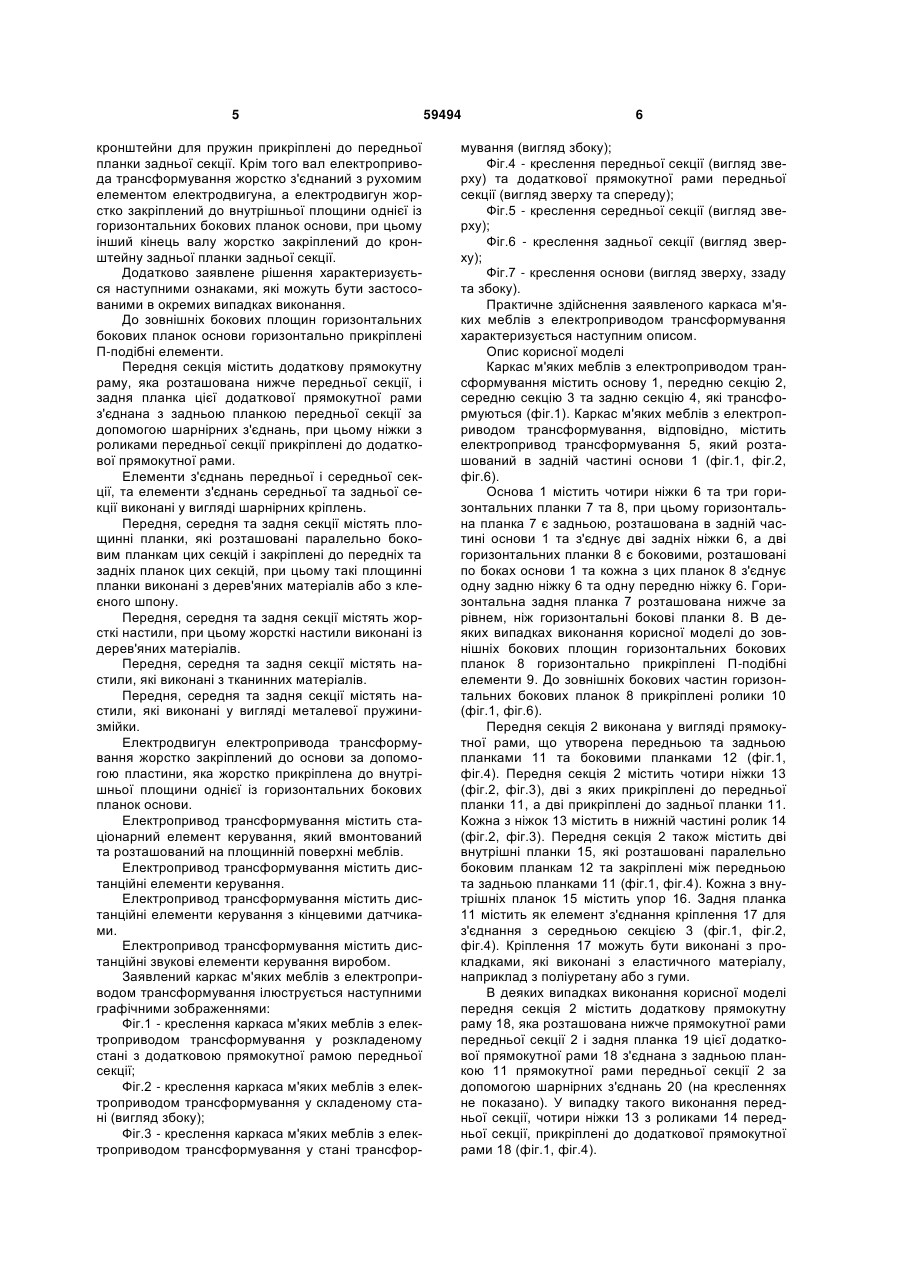

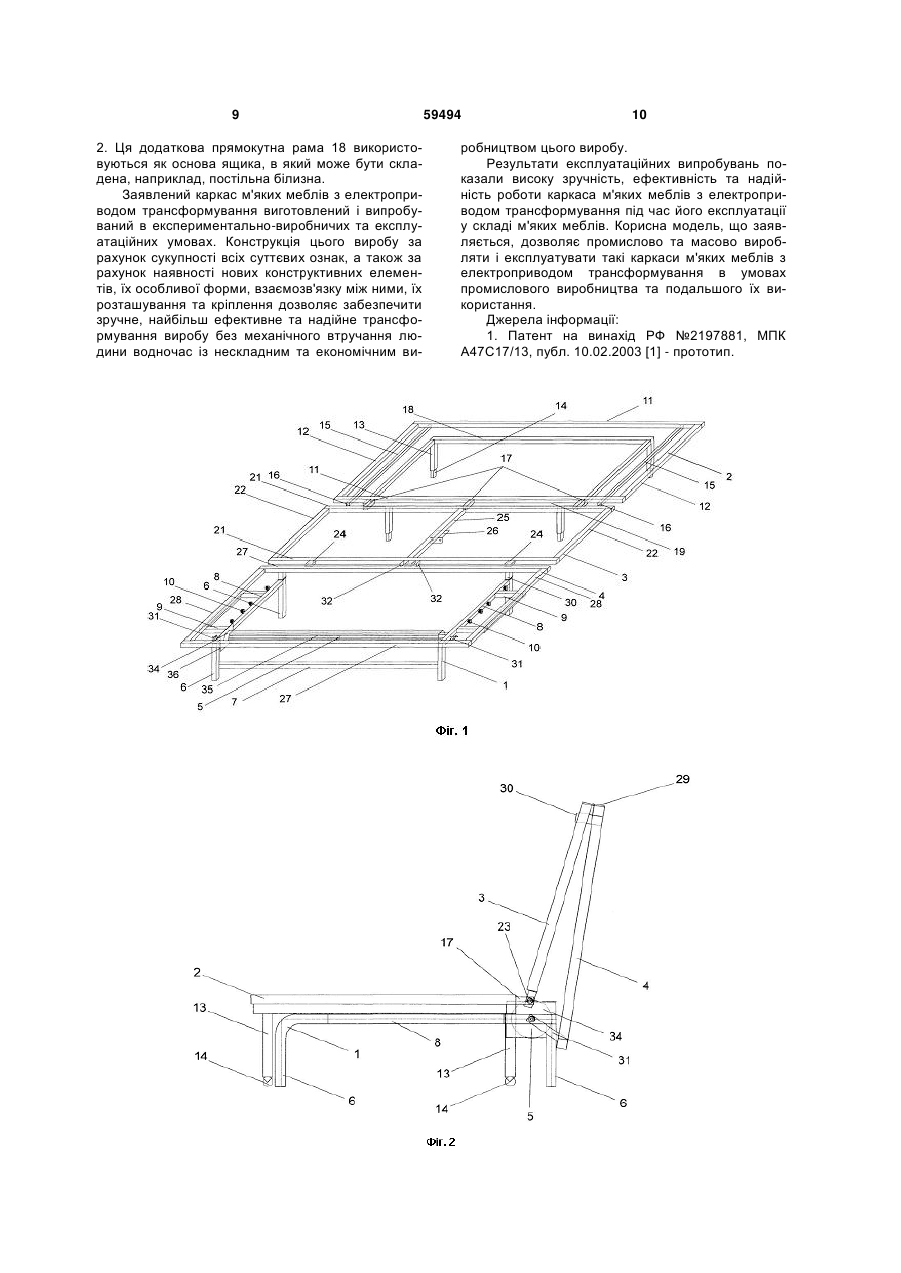

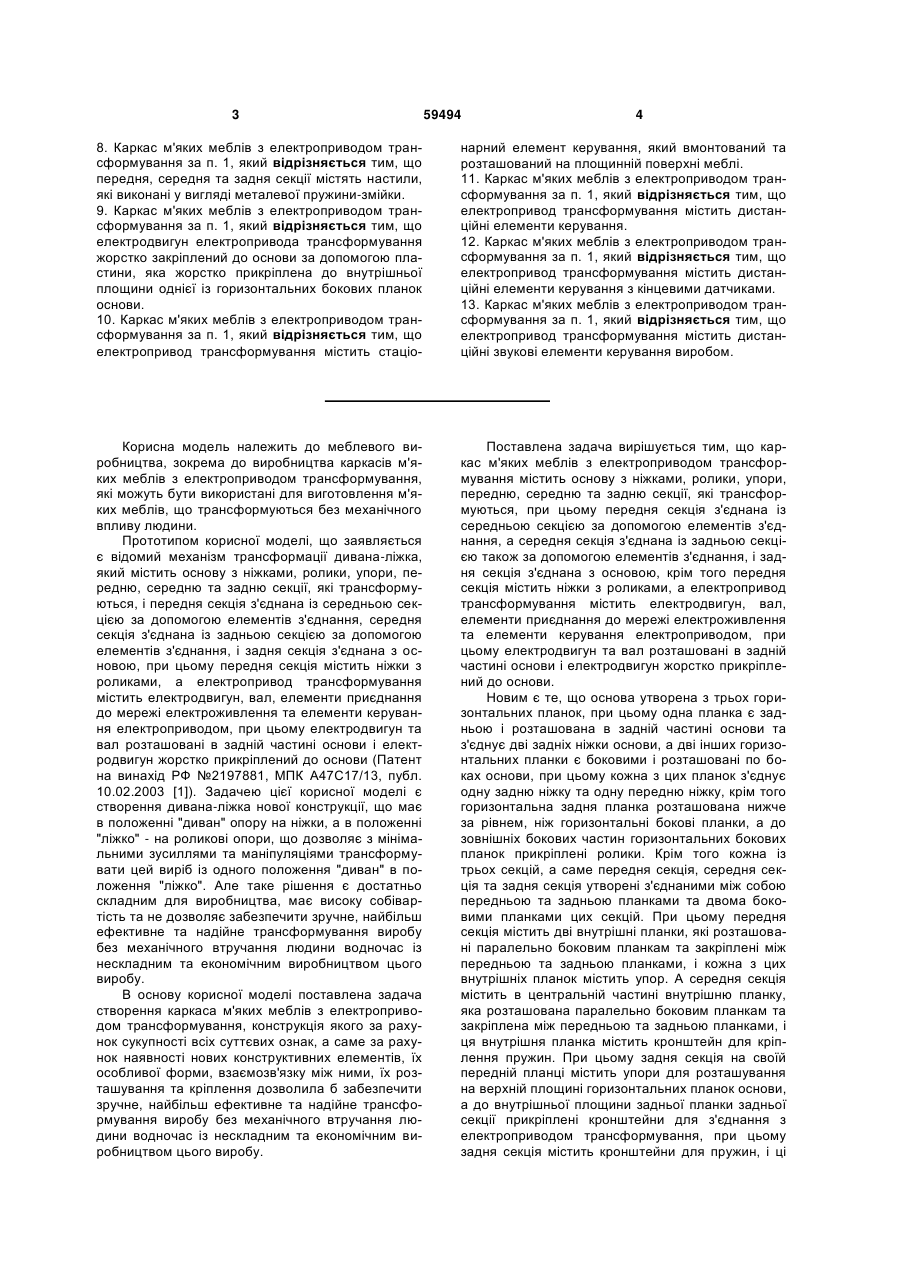

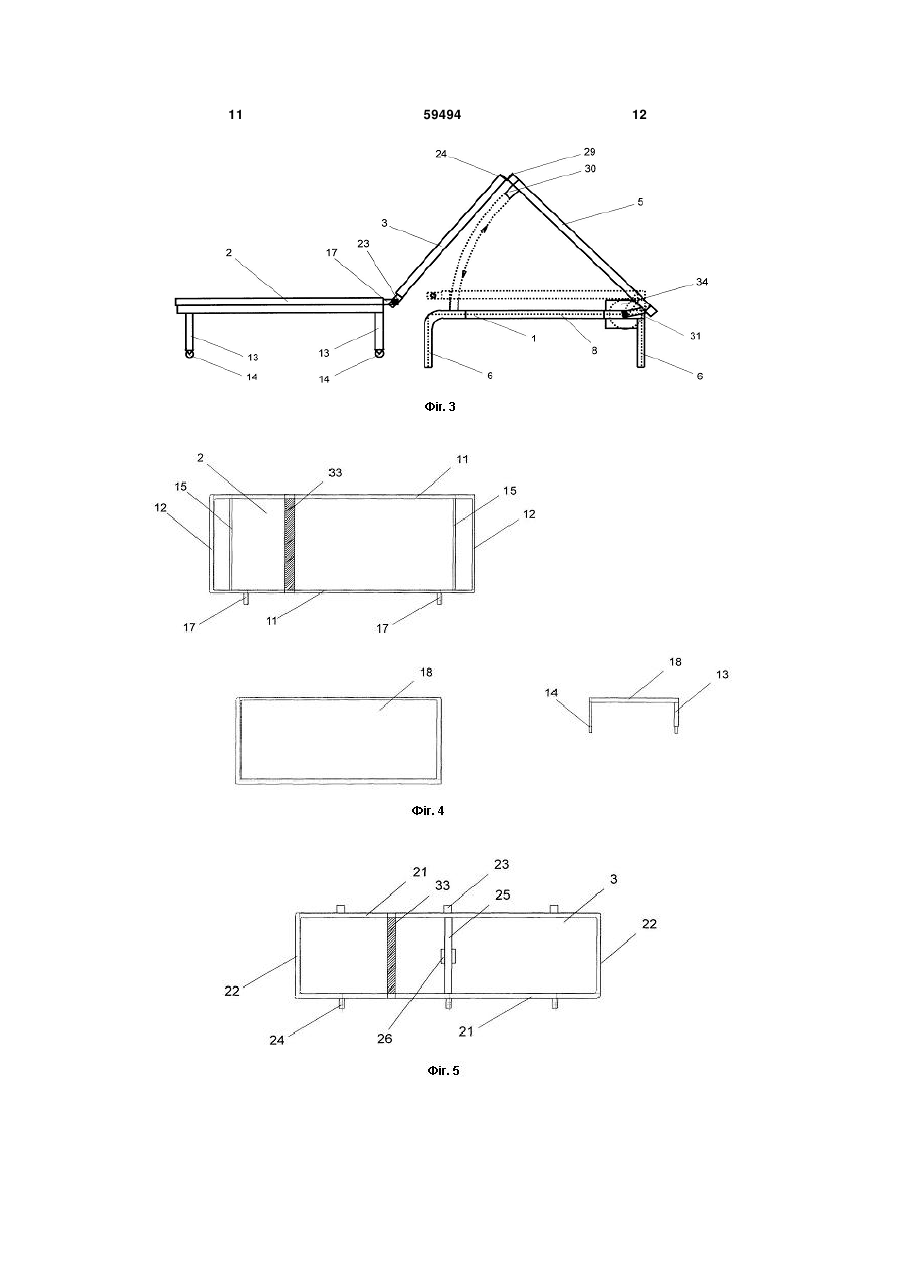

1. Каркас м'яких меблів з електроприводом трансформування, що містить основу з ніжками, ролики, упори, передню, середню та задню секції, які трансформуються, при цьому передня секція з'єднана із середньою секцією за допомогою елементів з'єднання, а середня секція з'єднана із задньою секцією також за допомогою елементів з'єднання, і задня секція з'єднана з основою, крім того передня секція містить ніжки з роликами, а електропривод трансформування містить електродвигун, вал, елементи приєднання до мережі електроживлення та елементи керування електроприводом, при цьому електродвигун та вал розташовані в задній частині основи і електродвигун жорстко прикріплений до основи, який відрізняється тим, що основа утворена з трьох горизонтальних планок, при цьому одна планка є задньою і розташована в задній частині основи та з'єднує дві задніх ніжки основи, а дві інших горизонтальних планки є боковими і розташовані по боках основи, при цьому кожна з цих планок з'єднує одну задню ніжку та одну передню ніжку, крім того горизонтальна задня планка розташована нижче за рівнем, ніж горизонтальні бокові планки, а до зовнішніх бокових частин горизонтальних бокових планок прикріплені ролики, крім того кожна із трьох секцій, а саме передня секція, середня секція та задня секція утворені з'єднаними між собою передньою та задньою планками та двома боковими планками цих секцій, при цьому передня секція містить дві внутрішні планки, які розташовані паралельно боковим планкам та закріплені між передньою та задньою планками, і кожна з цих внутрішніх планок містить упор, а середня секція містить в центральній частині внутрішню планку, яка розташована паралельно боковим планкам та закріплена між передньою та задньою планками, і ця внутрішня планка містить кронштейн для кріплення пружин, при цьому задня секція на своїй передній планці містить упори для розташування на верхній площині горизонтальних планок основи, а до внутрішньої площини задньої планки задньої 2 (19) 1 3 59494 4 8. Каркас м'яких меблів з електроприводом трансформування за п. 1, який відрізняється тим, що передня, середня та задня секції містять настили, які виконані у вигляді металевої пружини-змійки. 9. Каркас м'яких меблів з електроприводом трансформування за п. 1, який відрізняється тим, що електродвигун електропривода трансформування жорстко закріплений до основи за допомогою пластини, яка жорстко прикріплена до внутрішньої площини однієї із горизонтальних бокових планок основи. 10. Каркас м'яких меблів з електроприводом трансформування за п. 1, який відрізняється тим, що електропривод трансформування містить стаціо нарний елемент керування, який вмонтований та розташований на площинній поверхні меблі. 11. Каркас м'яких меблів з електроприводом трансформування за п. 1, який відрізняється тим, що електропривод трансформування містить дистанційні елементи керування. 12. Каркас м'яких меблів з електроприводом трансформування за п. 1, який відрізняється тим, що електропривод трансформування містить дистанційні елементи керування з кінцевими датчиками. 13. Каркас м'яких меблів з електроприводом трансформування за п. 1, який відрізняється тим, що електропривод трансформування містить дистанційні звукові елементи керування виробом. Корисна модель належить до меблевого виробництва, зокрема до виробництва каркасів м'яких меблів з електроприводом трансформування, які можуть бути використані для виготовлення м'яких меблів, що трансформуються без механічного впливу людини. Прототипом корисної моделі, що заявляється є відомий механізм трансформації дивана-ліжка, який містить основу з ніжками, ролики, упори, передню, середню та задню секції, які трансформуються, і передня секція з'єднана із середньою секцією за допомогою елементів з'єднання, середня секція з'єднана із задньою секцією за допомогою елементів з'єднання, і задня секція з'єднана з основою, при цьому передня секція містить ніжки з роликами, а електропривод трансформування містить електродвигун, вал, елементи приєднання до мережі електроживлення та елементи керування електроприводом, при цьому електродвигун та вал розташовані в задній частині основи і електродвигун жорстко прикріплений до основи (Патент на винахід РФ №2197881, МПК А47С17/13, публ. 10.02.2003 [1]). Задачею цієї корисної моделі є створення дивана-ліжка нової конструкції, що має в положенні "диван" опору на ніжки, а в положенні "ліжко" - на роликові опори, що дозволяє з мінімальними зусиллями та маніпуляціями трансформувати цей виріб із одного положення "диван" в положення "ліжко". Але таке рішення є достатньо складним для виробництва, має високу собівартість та не дозволяє забезпечити зручне, найбільш ефективне та надійне трансформування виробу без механічного втручання людини водночас із нескладним та економічним виробництвом цього виробу. В основу корисної моделі поставлена задача створення каркаса м'яких меблів з електроприводом трансформування, конструкція якого за рахунок сукупності всіх суттєвих ознак, а саме за рахунок наявності нових конструктивних елементів, їх особливої форми, взаємозв'язку між ними, їх розташування та кріплення дозволила б забезпечити зручне, найбільш ефективне та надійне трансформування виробу без механічного втручання людини водночас із нескладним та економічним виробництвом цього виробу. Поставлена задача вирішується тим, що каркас м'яких меблів з електроприводом трансформування містить основу з ніжками, ролики, упори, передню, середню та задню секції, які трансформуються, при цьому передня секція з'єднана із середньою секцією за допомогою елементів з'єднання, а середня секція з'єднана із задньою секцією також за допомогою елементів з'єднання, і задня секція з'єднана з основою, крім того передня секція містить ніжки з роликами, а електропривод трансформування містить електродвигун, вал, елементи приєднання до мережі електроживлення та елементи керування електроприводом, при цьому електродвигун та вал розташовані в задній частині основи і електродвигун жорстко прикріплений до основи. Новим є те, що основа утворена з трьох горизонтальних планок, при цьому одна планка є задньою і розташована в задній частині основи та з'єднує дві задніх ніжки основи, а дві інших горизонтальних планки є боковими і розташовані по боках основи, при цьому кожна з цих планок з'єднує одну задню ніжку та одну передню ніжку, крім того горизонтальна задня планка розташована нижче за рівнем, ніж горизонтальні бокові планки, а до зовнішніх бокових частин горизонтальних бокових планок прикріплені ролики. Крім того кожна із трьох секцій, а саме передня секція, середня секція та задня секція утворені з'єднаними між собою передньою та задньою планками та двома боковими планками цих секцій. При цьому передня секція містить дві внутрішні планки, які розташовані паралельно боковим планкам та закріплені між передньою та задньою планками, і кожна з цих внутрішніх планок містить упор. А середня секція містить в центральній частині внутрішню планку, яка розташована паралельно боковим планкам та закріплена між передньою та задньою планками, і ця внутрішня планка містить кронштейн для кріплення пружин. При цьому задня секція на своїй передній планці містить упори для розташування на верхній площині горизонтальних планок основи, а до внутрішньої площини задньої планки задньої секції прикріплені кронштейни для з'єднання з електроприводом трансформування, при цьому задня секція містить кронштейни для пружин, і ці 5 кронштейни для пружин прикріплені до передньої планки задньої секції. Крім того вал електропривода трансформування жорстко з'єднаний з рухомим елементом електродвигуна, а електродвигун жорстко закріплений до внутрішньої площини однієї із горизонтальних бокових планок основи, при цьому інший кінець валу жорстко закріплений до кронштейну задньої планки задньої секції. Додатково заявлене рішення характеризується наступними ознаками, які можуть бути застосованими в окремих випадках виконання. До зовнішніх бокових площин горизонтальних бокових планок основи горизонтально прикріплені П-подібні елементи. Передня секція містить додаткову прямокутну раму, яка розташована нижче передньої секції, і задня планка цієї додаткової прямокутної рами з'єднана з задньою планкою передньої секції за допомогою шарнірних з'єднань, при цьому ніжки з роликами передньої секції прикріплені до додаткової прямокутної рами. Елементи з'єднань передньої і середньої секції, та елементи з'єднань середньої та задньої секції виконані у вигляді шарнірних кріплень. Передня, середня та задня секції містять площинні планки, які розташовані паралельно боковим планкам цих секцій і закріплені до передніх та задніх планок цих секцій, при цьому такі площинні планки виконані з дерев'яних матеріалів або з клеєного шпону. Передня, середня та задня секції містять жорсткі настили, при цьому жорсткі настили виконані із дерев'яних матеріалів. Передня, середня та задня секції містять настили, які виконані з тканинних матеріалів. Передня, середня та задня секції містять настили, які виконані у вигляді металевої пружинизмійки. Електродвигун електропривода трансформування жорстко закріплений до основи за допомогою пластини, яка жорстко прикріплена до внутрішньої площини однієї із горизонтальних бокових планок основи. Електропривод трансформування містить стаціонарний елемент керування, який вмонтований та розташований на площинній поверхні меблів. Електропривод трансформування містить дистанційні елементи керування. Електропривод трансформування містить дистанційні елементи керування з кінцевими датчиками. Електропривод трансформування містить дистанційні звукові елементи керування виробом. Заявлений каркас м'яких меблів з електроприводом трансформування ілюструється наступними графічними зображеннями: Фіг.1 - креслення каркаса м'яких меблів з електроприводом трансформування у розкладеному стані з додатковою прямокутної рамою передньої секції; Фіг.2 - креслення каркаса м'яких меблів з електроприводом трансформування у складеному стані (вигляд збоку); Фіг.3 - креслення каркаса м'яких меблів з електроприводом трансформування у стані трансфор 59494 6 мування (вигляд збоку); Фіг.4 - креслення передньої секції (вигляд зверху) та додаткової прямокутної рами передньої секції (вигляд зверху та спереду); Фіг.5 - креслення середньої секції (вигляд зверху); Фіг.6 - креслення задньої секції (вигляд зверху); Фіг.7 - креслення основи (вигляд зверху, ззаду та збоку). Практичне здійснення заявленого каркаса м'яких меблів з електроприводом трансформування характеризується наступним описом. Опис корисної моделі Каркас м'яких меблів з електроприводом трансформування містить основу 1, передню секцію 2, середню секцію 3 та задню секцію 4, які трансформуються (фіг.1). Каркас м'яких меблів з електроприводом трансформування, відповідно, містить електропривод трансформування 5, який розташований в задній частині основи 1 (фіг.1, фіг.2, фіг.6). Основа 1 містить чотири ніжки 6 та три горизонтальних планки 7 та 8, при цьому горизонтальна планка 7 є задньою, розташована в задній частині основи 1 та з'єднує дві задніх ніжки 6, а дві горизонтальних планки 8 є боковими, розташовані по боках основи 1 та кожна з цих планок 8 з'єднує одну задню ніжку 6 та одну передню ніжку 6. Горизонтальна задня планка 7 розташована нижче за рівнем, ніж горизонтальні бокові планки 8. В деяких випадках виконання корисної моделі до зовнішніх бокових площин горизонтальних бокових планок 8 горизонтально прикріплені П-подібні елементи 9. До зовнішніх бокових частин горизонтальних бокових планок 8 прикріплені ролики 10 (фіг.1, фіг.6). Передня секція 2 виконана у вигляді прямокутної рами, що утворена передньою та задньою планками 11 та боковими планками 12 (фіг.1, фіг.4). Передня секція 2 містить чотири ніжки 13 (фіг.2, фіг.3), дві з яких прикріплені до передньої планки 11, а дві прикріплені до задньої планки 11. Кожна з ніжок 13 містить в нижній частині ролик 14 (фіг.2, фіг.3). Передня секція 2 також містить дві внутрішні планки 15, які розташовані паралельно боковим планкам 12 та закріплені між передньою та задньою планками 11 (фіг.1, фіг.4). Кожна з внутрішніх планок 15 містить упор 16. Задня планка 11 містить як елемент з'єднання кріплення 17 для з'єднання з середньою секцією 3 (фіг.1, фіг.2, фіг.4). Кріплення 17 можуть бути виконані з прокладками, які виконані з еластичного матеріалу, наприклад з поліуретану або з гуми. В деяких випадках виконання корисної моделі передня секція 2 містить додаткову прямокутну раму 18, яка розташована нижче прямокутної рами передньої секції 2 і задня планка 19 цієї додаткової прямокутної рами 18 з'єднана з задньою планкою 11 прямокутної рами передньої секції 2 за допомогою шарнірних з'єднань 20 (на кресленнях не показано). У випадку такого виконання передньої секції, чотири ніжки 13 з роликами 14 передньої секції, прикріплені до додаткової прямокутної рами 18 (фіг.1, фіг.4). 7 Середня секція 3 виконана у вигляді прямокутної рами, що утворена передньою та задніми планками 21 та боковими планками 22. Передня планка 21 містить кріплення с завісами (шарнірами) 23 (фіг.2, фіг.3, фіг.5) для з'єднання із передньою секцією 2. Задня планка 21 містить не менш ніж два кріплення 24 для з'єднання із задньою секцією 4. Кріплення 24 можуть бути виконані з прокладками, які виконані з еластичного матеріалу, наприклад з поліуретану або з гуми. Середня секція 3 містить в центральній частині внутрішню планку 25, яка розташована паралельно боковим планкам 22 і закріплена між передньою та задньою планками 21. Внутрішня планка 25 містить кронштейн 26 для кріплення пружин (фіг.1, фіг.5). Задня секція 4 виконана у вигляді прямокутної рами, що утворена передньою та задніми планками 27 та боковими планками 28. Передня планка 27 містить кріплення з завісами (шарнірами) 29 (фіг.2, фіг.3) для з'єднання із середньою секцією 3. Задня секцій 4 на передній планці 27 містить упори 30 для розташування на верхній площині горизонтальних планок 8 основи 1 (фіг.1, фіг.2, фіг.3). До внутрішньої площини задньої планки 27 прикріплені кронштейни 31 для з'єднання з електроприводом трансформування 5 (фіг.1, фіг.2, фіг.3). Задня секція 4 містить кронштейни 32 для пружин, кронштейни 32 прикріплені до передньої планки 27 задньої секції 4 (фіг.1, фіг.3). Передня секція 2, середня секція 3 та задня секція 4 містять площинні планки 33, які розташовані паралельно боковим планкам цих секцій і закріплені до передніх та задніх планок цих секцій (фіг.4, фіг.5, фіг.6). Площинні планки 33 можуть бути виконані, наприклад, з дерев'яних матеріалів або з клеєного шпону. Передня секція 2, середня секція 3 та задня секція 4 можуть містити жорсткі настили (на кресленнях не показано). Жорсткі настили можуть бути виконані із дерев'яних матеріалів. Передня секція 2, середня секція 3 та задня секція 4 можуть містити настили, які виконані з тканинних матеріалів (на кресленнях не показано). Передня секція 2, середня секція 3 та задня секція 4 можуть містити настили, які виконані у вигляді металевої пружини-змійки (на кресленнях не показано). Електропривод трансформування 5 розташований в задній частині основи 1. Електропривод трансформування 5 містить електродвигун 34 та вал 35, при цьому вал 35 жорстко з'єднаний з рухомим елементом електродвигуна 34, а електродвигун 34 жорстко закріплений до внутрішньої площини однієї із горизонтальних бокових планок 8 основи 1. Інший кінець вала 35 жорстко закріплений до кронштейна 31 задньої планки 27 задньої секції 4 (фіг.1, фіг.6). В деяких випадках виконання корисної моделі електродвигун 34 може бути жорстко закріплений до основи 1 за допомогою пластини 36, яка в свою чергу жорстко прикріплена до внутрішньої площини однієї із горизонтальних планок 8 основи 1. Електропривод трансформування 5 має елементи приєднання до мережі електроживлення. В різних випадках виконання корисної моделі елект 59494 8 ропривод трансформування 5 може містить стаціонарний елемент керування, який може бути розташований на площинній поверхні меблів, або дистанційні елементи керування, або дистанційні елементи керування з кінцевими датчиками, або дистанційні звукові елементи керування виробом. Динамічний опис корисної моделі (робота конструкції). Каркас м'яких меблів з електроприводом трансформування має два виду експлуатації - у складеному положенні (для сидіння) та в розкладеному положенні (для лежання). В положенні "для сидіння" середня секція 3 та задня секція 4 утворюють спинку меблевого виробу, а передня секція 2 утворює місце для сидіння меблевого виробу (фіг.2). В положенні "для лежання" передня секція 2, середня секція 3 та задня секція 4 разом утворюють місце для лежання. На секціях 2, 3, 4 розташовують та закріплюють м'які елементи меблів. В положенні "для сидіння" користувач виробу активізує елемент керування електропривода трансформування 5, в результаті чого на електропривод трансформування 5 подається електричне живлення. Електродвигун 34 та вал 35 починають обертовий рух, і за допомогою кронштейна 31 задньої планки 27 задньої секції 4 обертовий рух передається на задню секцію 4, і потім, за допомогою кріплень з завісами (шарнірами) 29 задньої секції 4, кріплень з завісами (шарнірами) 23 середньої секції 3, обертовий рух приводить до поступального руху задньої секції 4, середньої секції 3 та передньої секції 2, яку рухають вперед. Передня секція 2 рухається по поверхні, на якій встановлений виріб, за допомогою роликів 14, які розташовані на ніжках 13. Обертовий та поступальний рух елементів виробу відбувається до моменту повного розкладання конструкції в положення "для лежання", після чого спрацьовує датчик електропривода трансформування 5, і електропривод трансформування 5 припиняє обертовий рух. В положенні, коли виріб знаходиться у розкладеному вигляді "для лежання", користувач виробу повторно активізує елемент керування електропривода трансформування 5, в результаті чого на електропривод трансформування 5 подається електричне живлення. Електродвигун 34 та вал 35 починають обертовий рух, але в іншому напрямку, ніж під час розкладання виробу. Відбувається зворотний обертовий та поступальний рух елементів конструкції, і, таким чином виріб трансформується із положення "для лежання" в положення "для сидіння", після чого спрацьовує датчик електропривода трансформування 5, і електропривод трансформування 5 припиняє обертовий рух. В окремих випадках виконання виробу до зовнішніх бокових площин горизонтальних бокових планок 8 основи 1 горизонтально прикріплені Пподібні елементи 9, на які встановлюють та закріплюють м'які бокові елементи меблів. В окремих випадках виконання виробу передня секція 2 може містити додаткову прямокутну раму 18, яка розташована нижче передньої секції 9 2. Ця додаткова прямокутна рама 18 використовуються як основа ящика, в який може бути складена, наприклад, постільна білизна. Заявлений каркас м'яких меблів з електроприводом трансформування виготовлений і випробуваний в експериментально-виробничих та експлуатаційних умовах. Конструкція цього виробу за рахунок сукупності всіх суттєвих ознак, а також за рахунок наявності нових конструктивних елементів, їх особливої форми, взаємозв'язку між ними, їх розташування та кріплення дозволяє забезпечити зручне, найбільш ефективне та надійне трансформування виробу без механічного втручання людини водночас із нескладним та економічним ви 59494 10 робництвом цього виробу. Результати експлуатаційних випробувань показали високу зручність, ефективність та надійність роботи каркаса м'яких меблів з електроприводом трансформування під час його експлуатації у складі м'яких меблів. Корисна модель, що заявляється, дозволяє промислово та масово виробляти і експлуатувати такі каркаси м'яких меблів з електроприводом трансформування в умовах промислового виробництва та подальшого їх використання. Джерела інформації: 1. Патент на винахід РФ №2197881, МПК А47С17/13, публ. 10.02.2003 [1] - прототип. 11 59494 12 13 Комп’ютерна верстка М. Ломалова 59494 Підписне 14 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
