Двороторна електрична машина

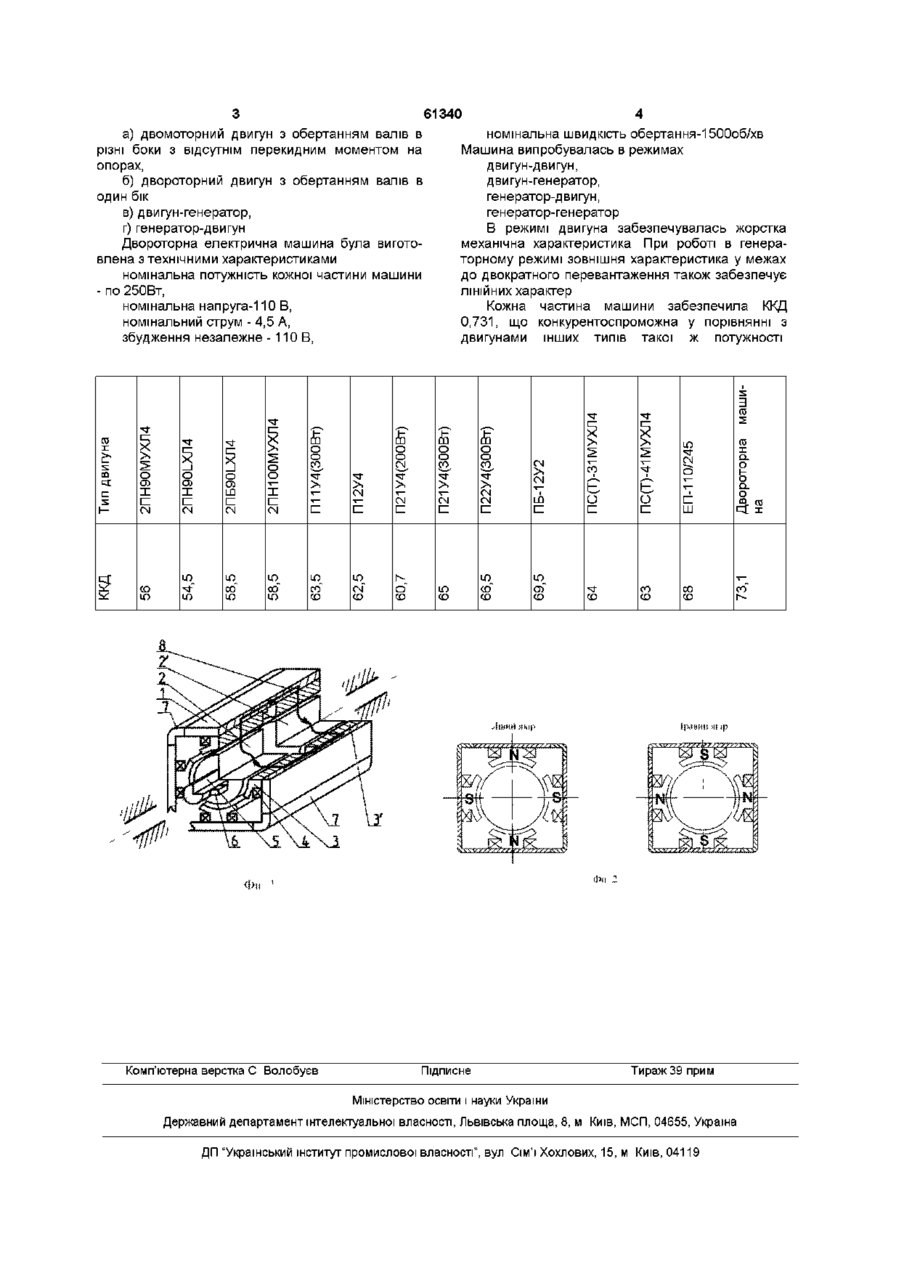

Двороторна електрична машина, що містить статор з полюсами і два ротори, яка відрізняється тим, що полюси статора мають окремі осердя, котрі розташовані на магнітних пластинах станини, що також має немагнітні вставки, вварені по кутах вздовж станини, а два ротори розташовані на двох валах у трьох підшипникових вузлах, крайні з котрих закріплені в станині статора, а середній підшипниковий вузол зв'язує два вали роторів, обмотки котрих під'єднані до двох колекторів, що розташовані також на двох валах роторів Винахід відноситься до електричних машин і може застосовуватися як електричний привод і як генератор постійного струму, а також машина, що пропонується, може працювати в різних режимних сполученнях Найбільш близьким технічним рішенням є машина з кількома роторами і статорами Двороторна машина Шереметів (патент України 13856, НОК 16/02, опубл 25 04 97 Бюл №2) містить циліндричний статор з полюсами Два полюси мають спільне осердя, що укріплюється в корпусі статора Два ротори мають стержневі обмотки і розташовані на одному валу Недоліки цього пристрою є те, що ротори не мають змоги обертатися в різні боки, а також те, що машина працює двигуном або генератором змінного струму Задача винаходу полягає в створенні двороторної електромашини з розширеними функціональними можливостями При цьому також ставилась задача живлення машини від джерела постійного струму Поставлена задача вирішувалась тим, що в двороторній електричній машині, яка містить статор з полюсами і два ротори, згідно з винаходом полюса статора мають окремі осердя, котрі розташовані на магнітних пластинах станини, що також має немагнітні вставки, вварені по кутах вздовж станини, а два ротори розташовані на двох валах утрьох ' підшипникових вузлах, крайні з котрих закріплені в станини статора, а середній під шипниковий вузол зв'язує два вали роторів, обмотки котрих під'єднуються до двох колекторів, що розташовані також на двох валах роторів На фіг 1 наведена умовна схема двороторної машини постійного струму, на фіг 2 показана магнітна орієнтація лівого і правого роторів Машина складається з статора 1 і двох роторів 2 і 2' Статор має полюси 3 і 3' з обмотками збудження 4 Кожний полюс має окреме осердя Два ротори мають з двух боків колектори 5 і ЩІТКОВІ вузли Ротори розташовані утрьох підшипникових вузлах Станина статора має магнітні пластини і немагнітні вставки 7, що вварені по кутам станини Двороторна електрична машина працює у такий спосіб На обмотку полюсів 3 і 3' подається постійна напруга і завдяки немагнітним вставкам 7, магнітним пластинам створюється магнітний потік 8, що проймає обидва ротори 2 і 2' і замикається по магнітним пластинам Якщо машина працює двигуном, на обмотку роторів подається постійна напруга і виникають електромагнітні моменти В залежності від напряму струму в роторах, вони можуть обертатися в один бік, або в різні сторони Якщо машина працює генератором, то ротори обертаються зовнішньою силою і в них виникає електрорушійна сила Перемиканням клем обмотки ротора можна забезпечити роботу машини у режимах О ^ со (О 61340 а) двомоторний двигун з обертанням валів в різні боки з відсутнім перекидним моментом на опорах, б) двороторний двигун з обертанням валів в один бік в) двигун-генератор, г) генератор-двигун Двороторна електрична машина була виготовлена з технічними характеристиками номінальна потужність кожної частини машини - по 250Вт, номінальна напруга-110 В, номінальний струм - 4,5 А, збудження незалежне -110 В, номінальна швидкість обертання-1500об/хв Машина випробувалась в режимах двигун-двигун, двигун-генератор, генератор-двигун, генератор-генератор В режимі двигуна забезпечувалась жорстка механічна характеристика При роботі в генераторному режимі зовнішня характеристика у межах до двократного перевантаження також забезпечує ЛІНІЙНИХ характер ШИ Кожна частина машини забезпечила ККД 0,731, що конкурентоспроможна у порівнянні з двигунами інших типів такої ж потужності ГО "З" о Л IZ C M IZ CM 1 Ю C D Ю Ю О) ш rz C M Ю CO" ю Ю CO" Ю т— rz ю со" C D "З" CM E н m о о CD о ГО X Q. О 1 ГЛ U ^ СМ см rz >: см rz см см rz "Г о" C D ю C D ю со" C D о rz О rz ю Ю CM" н ш о 1-41 О О) о о 1-31 О) о H m о о 4(3 СЕ H m 4(3 m >s ^^ о о E rz C M ЛІ. [— ЛІ. | • — ї 4(2 > 4(3 го X ш rz О)" CD ь •зCD Ь со C D о ^7 rz Q. о СО ш Щ. СО CD со" Он і 2 Комп'ютерна верстка С Волобусв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119 (О X
