Великий атравматичний пристрій з концентричним каналом для введення лікувального засобу

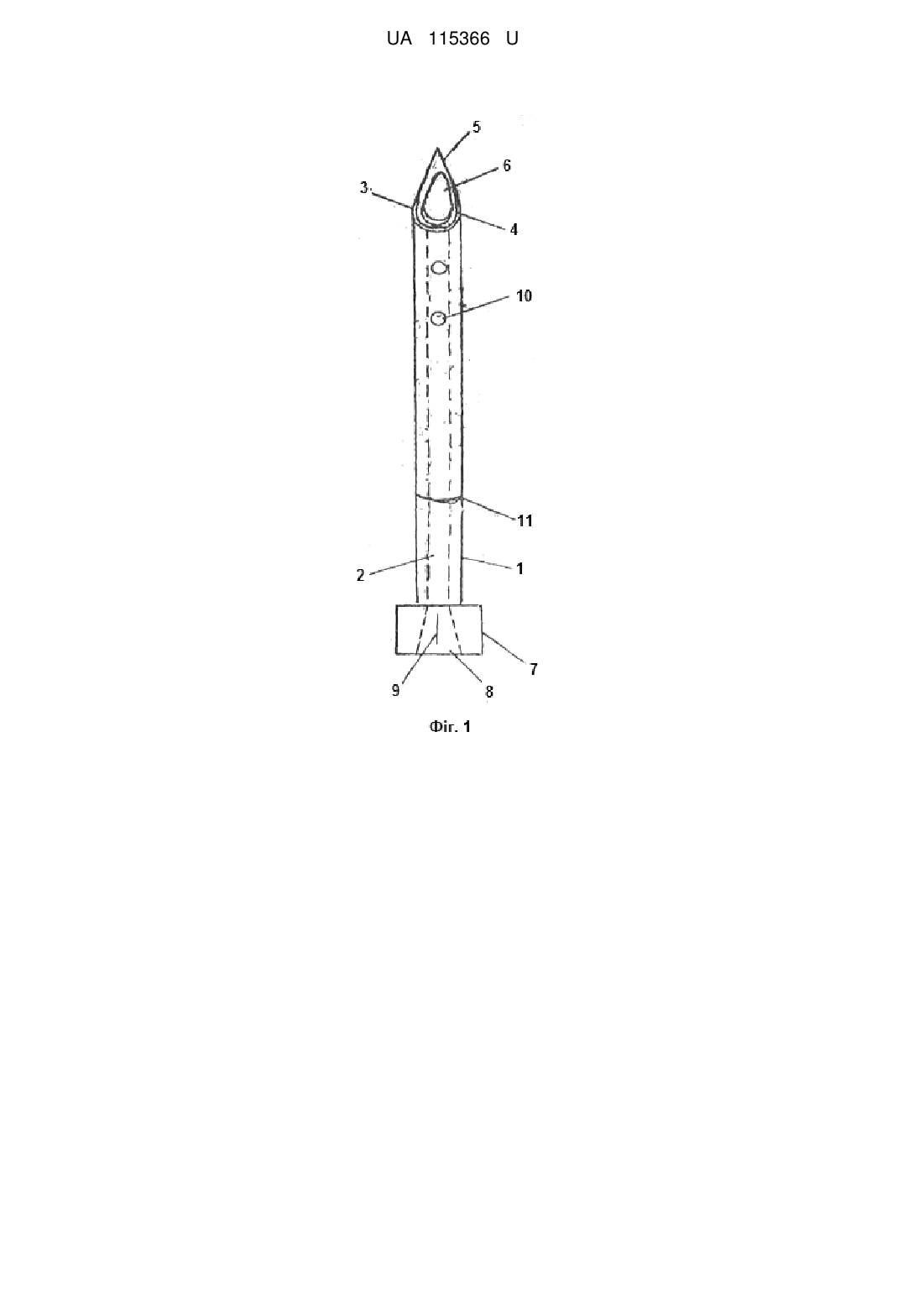

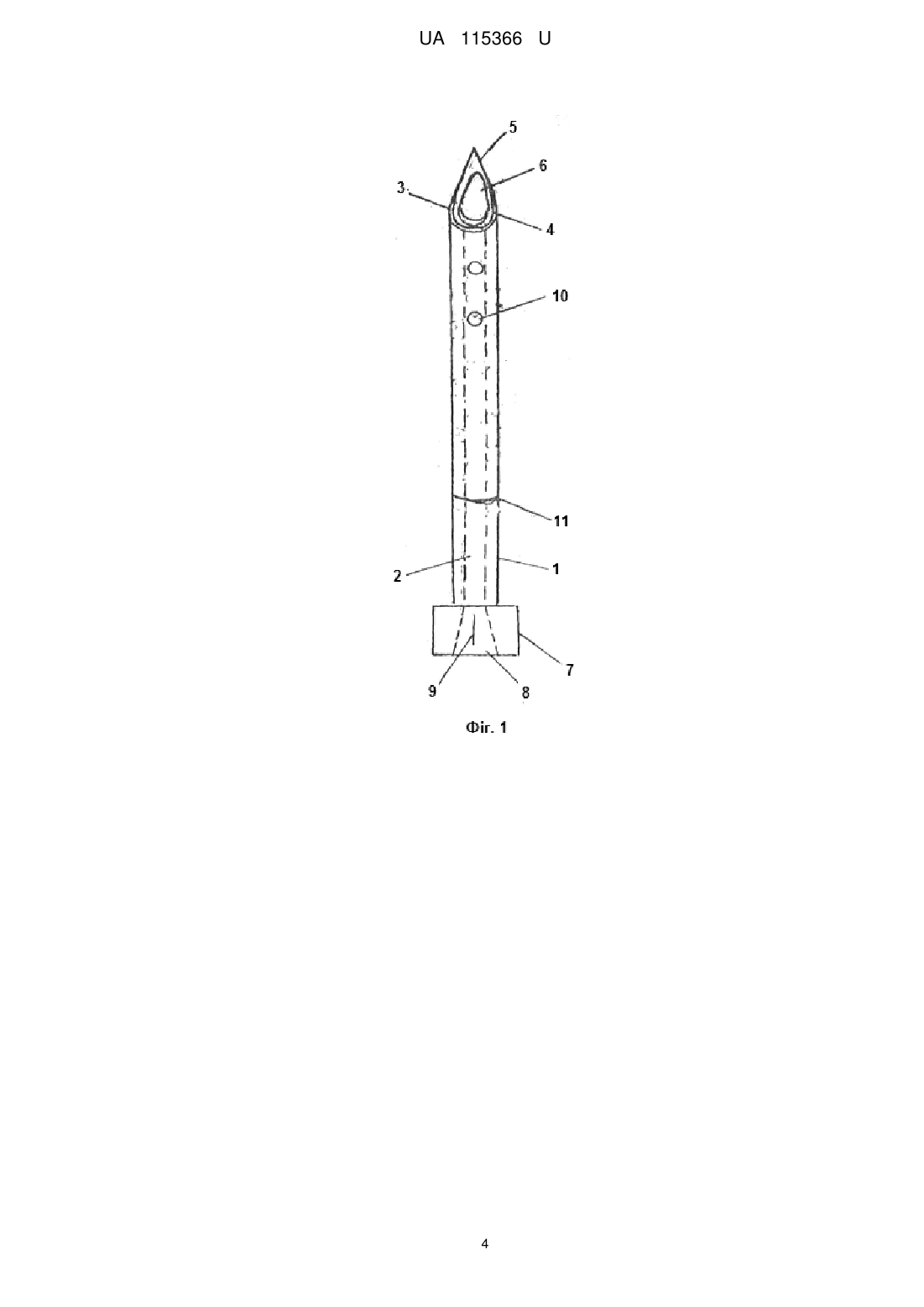

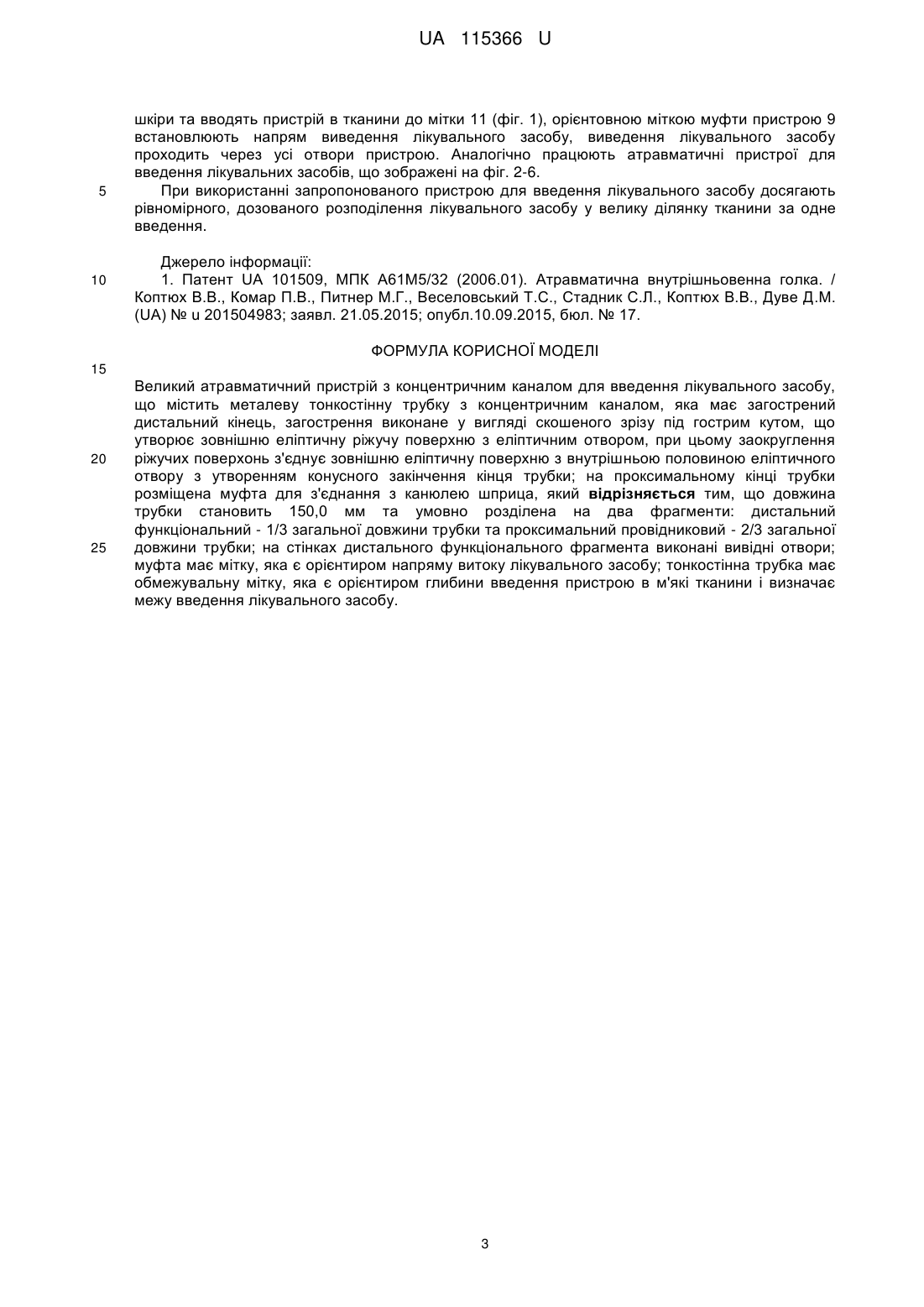

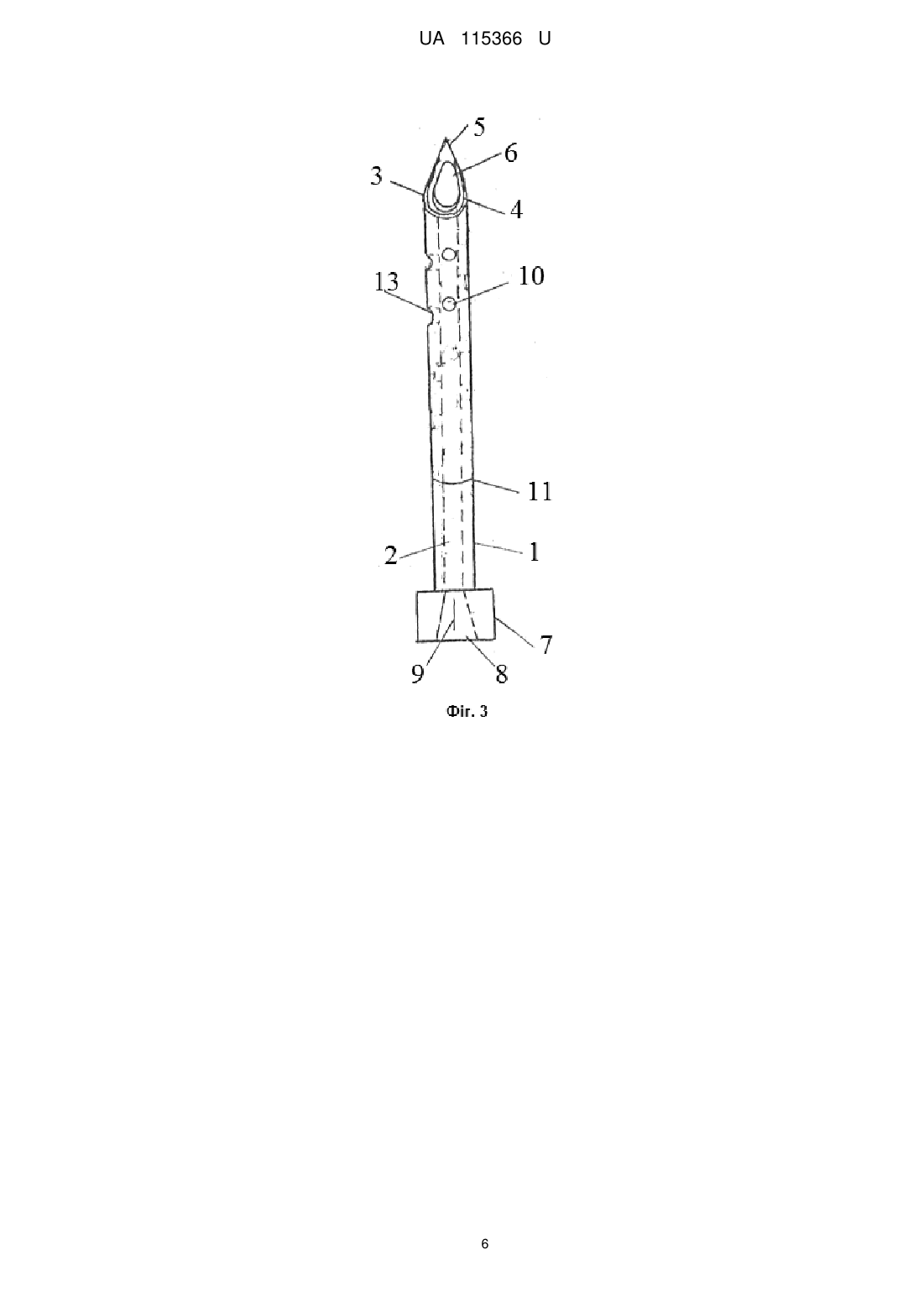

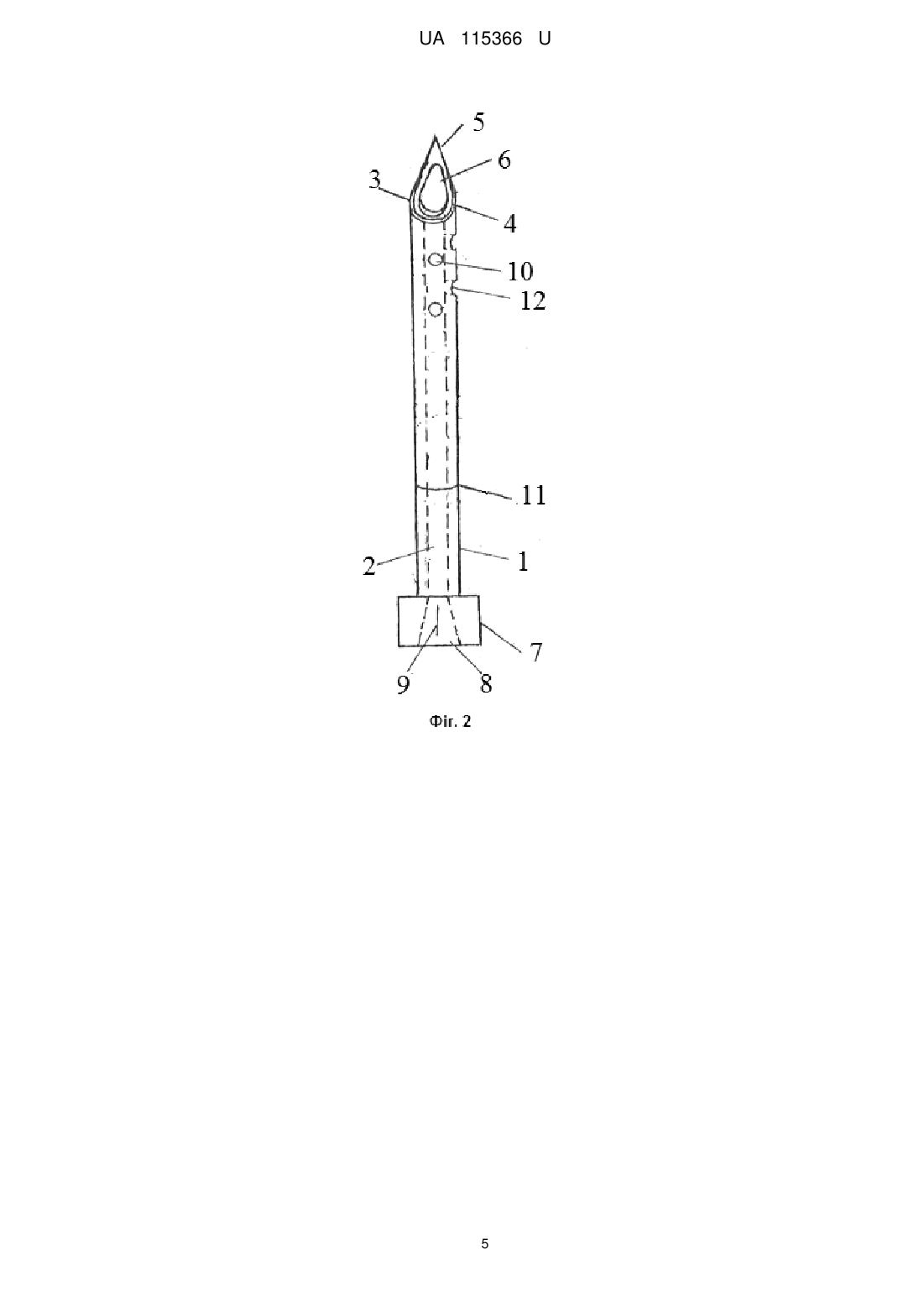

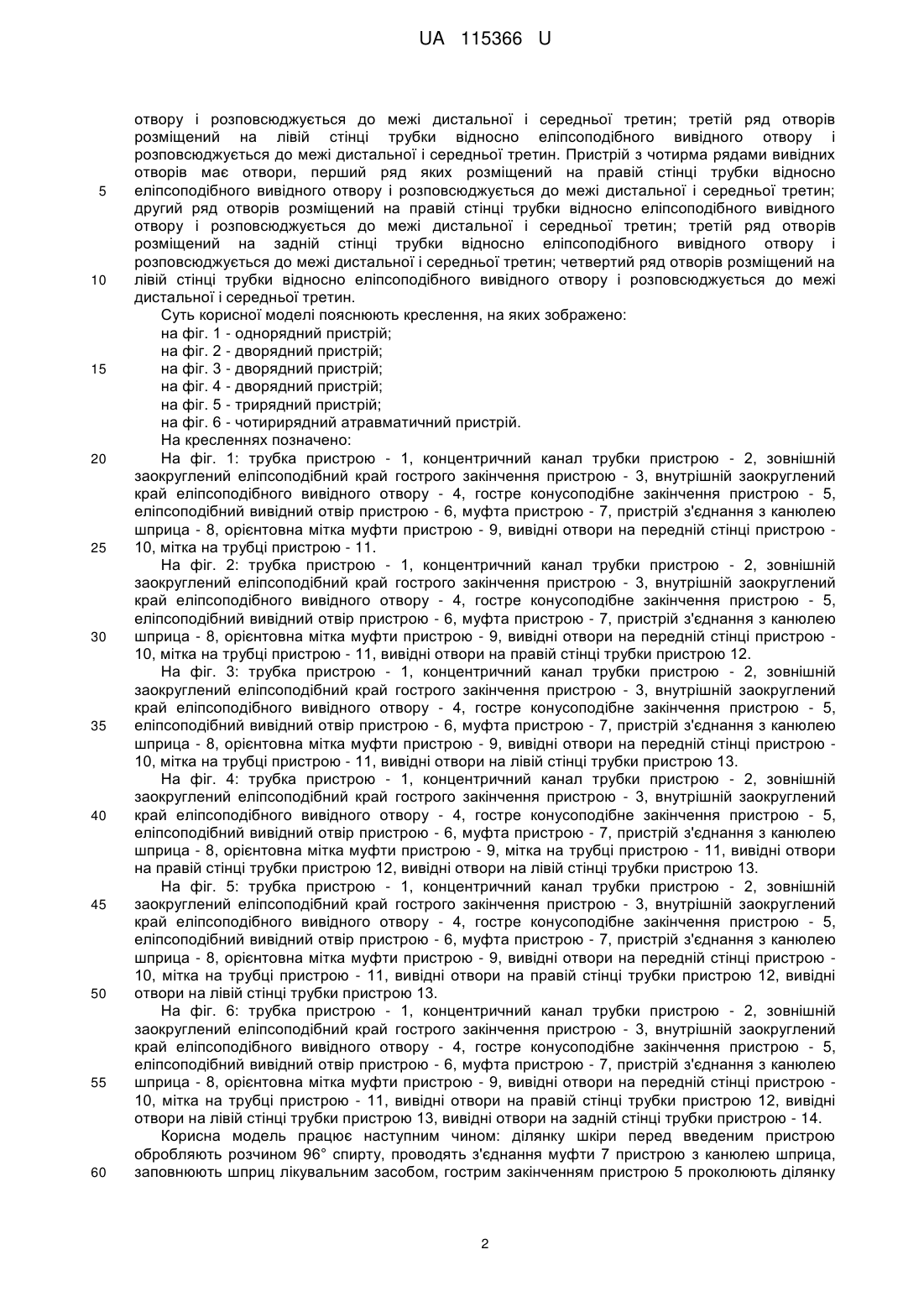

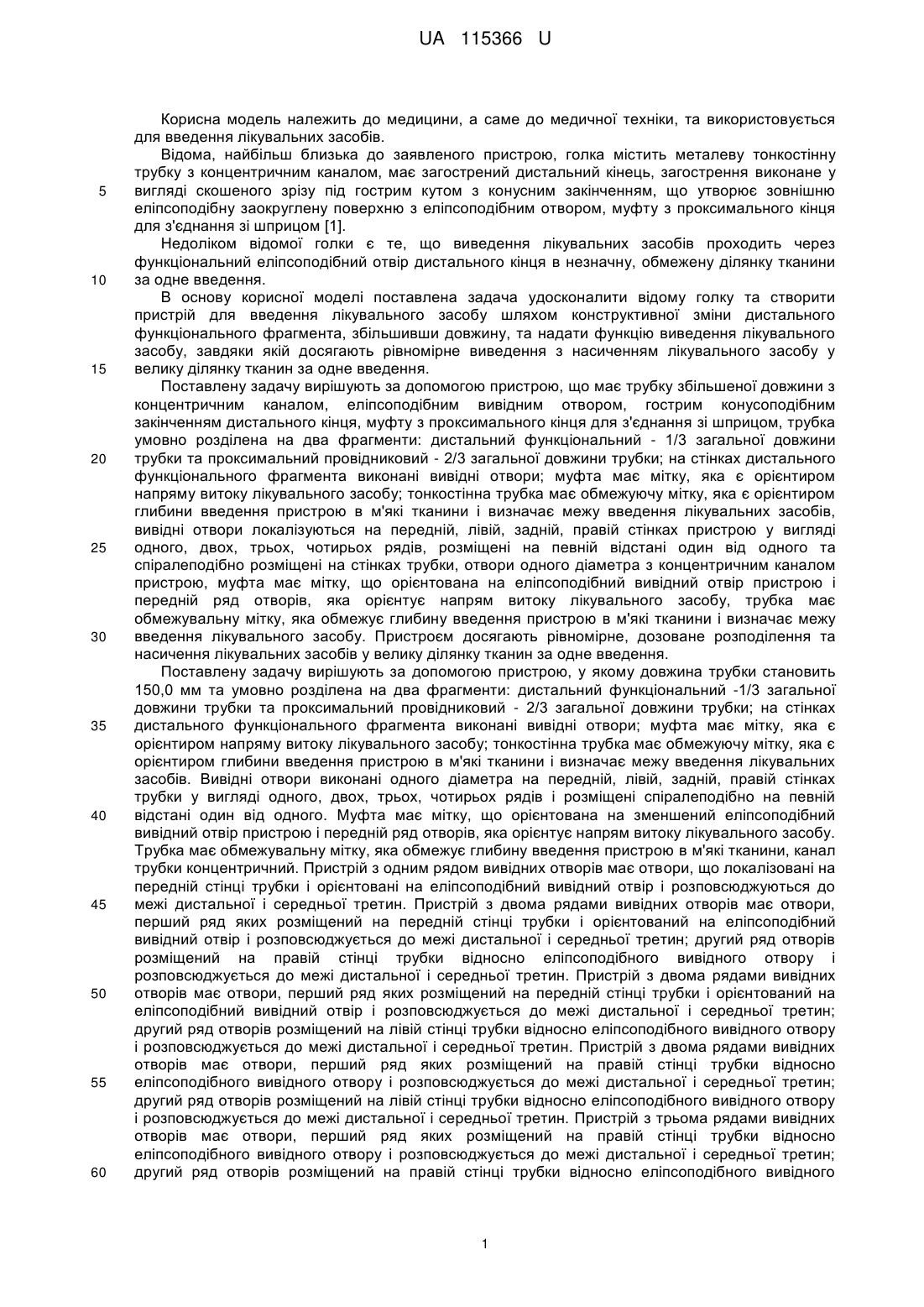

Реферат: Великий атравматичний пристрій з концентричним каналом для введення лікувального засобу містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором. При цьому заокруглення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки. На проксимальному кінці трубки розміщена муфта для з'єднання з канюлею шприца. Довжина трубки становить 150,0 мм та умовно розділена на два фрагменти: дистальний функціональний - 1/3 загальної довжини трубки та проксимальний провідниковий - 2/3 загальної довжини трубки. На стінках дистального функціонального фрагмента виконані вивідні отвори. Муфта має мітку, яка є орієнтиром напряму витоку лікувального засобу, а тонкостінна трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межу введення лікувального засобу. UA 115366 U (54) ВЕЛИКИЙ АТРАВМАТИЧНИЙ ПРИСТРІЙ З КОНЦЕНТРИЧНИМ КАНАЛОМ ДЛЯ ВВЕДЕННЯ ЛІКУВАЛЬНОГО ЗАСОБУ UA 115366 U UA 115366 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувальних засобів. Відома, найбільш близька до заявленого пристрою, голка містить металеву тонкостінну трубку з концентричним каналом, має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом з конусним закінченням, що утворює зовнішню еліпсоподібну заокруглену поверхню з еліпсоподібним отвором, муфту з проксимального кінця для з'єднання зі шприцом [1]. Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліпсоподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувального засобу шляхом конструктивної зміни дистального функціонального фрагмента, збільшивши довжину, та надати функцію виведення лікувального засобу, завдяки якій досягають рівномірне виведення з насиченням лікувального засобу у велику ділянку тканин за одне введення. Поставлену задачу вирішують за допомогою пристрою, що має трубку збільшеної довжини з концентричним каналом, еліпсоподібним вивідним отвором, гострим конусоподібним закінченням дистального кінця, муфту з проксимального кінця для з'єднання зі шприцом, трубка умовно розділена на два фрагменти: дистальний функціональний - 1/3 загальної довжини трубки та проксимальний провідниковий - 2/3 загальної довжини трубки; на стінках дистального функціонального фрагмента виконані вивідні отвори; муфта має мітку, яка є орієнтиром напряму витоку лікувального засобу; тонкостінна трубка має обмежуючу мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межу введення лікувальних засобів, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів, розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметра з концентричним каналом пристрою, муфта має мітку, що орієнтована на еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини і визначає межу введення лікувального засобу. Пристроєм досягають рівномірне, дозоване розподілення та насичення лікувальних засобів у велику ділянку тканин за одне введення. Поставлену задачу вирішують за допомогою пристрою, у якому довжина трубки становить 150,0 мм та умовно розділена на два фрагменти: дистальний функціональний -1/3 загальної довжини трубки та проксимальний провідниковий - 2/3 загальної довжини трубки; на стінках дистального функціонального фрагмента виконані вивідні отвори; муфта має мітку, яка є орієнтиром напряму витоку лікувального засобу; тонкостінна трубка має обмежуючу мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межу введення лікувальних засобів. Вивідні отвори виконані одного діаметра на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох рядів і розміщені спіралеподібно на певній відстані один від одного. Муфта має мітку, що орієнтована на зменшений еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу. Трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, канал трубки концентричний. Пристрій з одним рядом вивідних отворів має отвори, що локалізовані на передній стінці трубки і орієнтовані на еліпсоподібний вивідний отвір і розповсюджуються до межі дистальної і середньої третин. Пристрій з двома рядами вивідних отворів має отвори, перший ряд яких розміщений на передній стінці трубки і орієнтований на еліпсоподібний вивідний отвір і розповсюджується до межі дистальної і середньої третин; другий ряд отворів розміщений на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Пристрій з двома рядами вивідних отворів має отвори, перший ряд яких розміщений на передній стінці трубки і орієнтований на еліпсоподібний вивідний отвір і розповсюджується до межі дистальної і середньої третин; другий ряд отворів розміщений на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Пристрій з двома рядами вивідних отворів має отвори, перший ряд яких розміщений на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; другий ряд отворів розміщений на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Пристрій з трьома рядами вивідних отворів має отвори, перший ряд яких розміщений на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; другий ряд отворів розміщений на правій стінці трубки відносно еліпсоподібного вивідного 1 UA 115366 U 5 10 15 20 25 30 35 40 45 50 55 60 отвору і розповсюджується до межі дистальної і середньої третин; третій ряд отворів розміщений на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Пристрій з чотирма рядами вивідних отворів має отвори, перший ряд яких розміщений на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; другий ряд отворів розміщений на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; третій ряд отворів розміщений на задній стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; четвертий ряд отворів розміщений на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин. Суть корисної моделі пояснюють креслення, на яких зображено: на фіг. 1 - однорядний пристрій; на фіг. 2 - дворядний пристрій; на фіг. 3 - дворядний пристрій; на фіг. 4 - дворядний пристрій; на фіг. 5 - трирядний пристрій; на фіг. 6 - чотирирядний атравматичний пристрій. На кресленнях позначено: На фіг. 1: трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою 10, мітка на трубці пристрою - 11. На фіг. 2: трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12. На фіг. 3: трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою 10, мітка на трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою 13. На фіг. 4: трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою 13. На фіг. 5: трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою 13. На фіг. 6: трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою 13, вивідні отвори на задній стінці трубки пристрою - 14. Корисна модель працює наступним чином: ділянку шкіри перед введеним пристрою обробляють розчином 96° спирту, проводять з'єднання муфти 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою 5 проколюють ділянку 2 UA 115366 U 5 10 шкіри та вводять пристрій в тканини до мітки 11 (фіг. 1), орієнтовною міткою муфти пристрою 9 встановлюють напрям виведення лікувального засобу, виведення лікувального засобу проходить через усі отвори пристрою. Аналогічно працюють атравматичні пристрої для введення лікувальних засобів, що зображені на фіг. 2-6. При використанні запропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розподілення лікувального засобу у велику ділянку тканини за одне введення. Джерело інформації: 1. Патент UA 101509, МПК А61М5/32 (2006.01). Атравматична внутрішньовенна голка. / Коптюх В.В., Комар П.В., Питнер М.Г., Веселовський Т.С., Стадник С.Л., Коптюх В.В., Дуве Д.М. (UA) № u 201504983; заявл. 21.05.2015; опубл.10.09.2015, бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Великий атравматичний пристрій з концентричним каналом для введення лікувального засобу, що містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором, при цьому заокруглення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки; на проксимальному кінці трубки розміщена муфта для з'єднання з канюлею шприца, який відрізняється тим, що довжина трубки становить 150,0 мм та умовно розділена на два фрагменти: дистальний функціональний - 1/3 загальної довжини трубки та проксимальний провідниковий - 2/3 загальної довжини трубки; на стінках дистального функціонального фрагмента виконані вивідні отвори; муфта має мітку, яка є орієнтиром напряму витоку лікувального засобу; тонкостінна трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межу введення лікувального засобу. 3 UA 115366 U 4 UA 115366 U 5 UA 115366 U 6 UA 115366 U 7 UA 115366 U 8 UA 115366 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
