Великий конусоподібний атравматичний пристрій з концентричним каналом для введення лікувальних засобів

Номер патенту: 115306

Опубліковано: 10.04.2017

Автор: Коптюх Валерій Васильович

Є ще 1 сторінка.

Дивитися все сторінки або завантажити PDF файл.

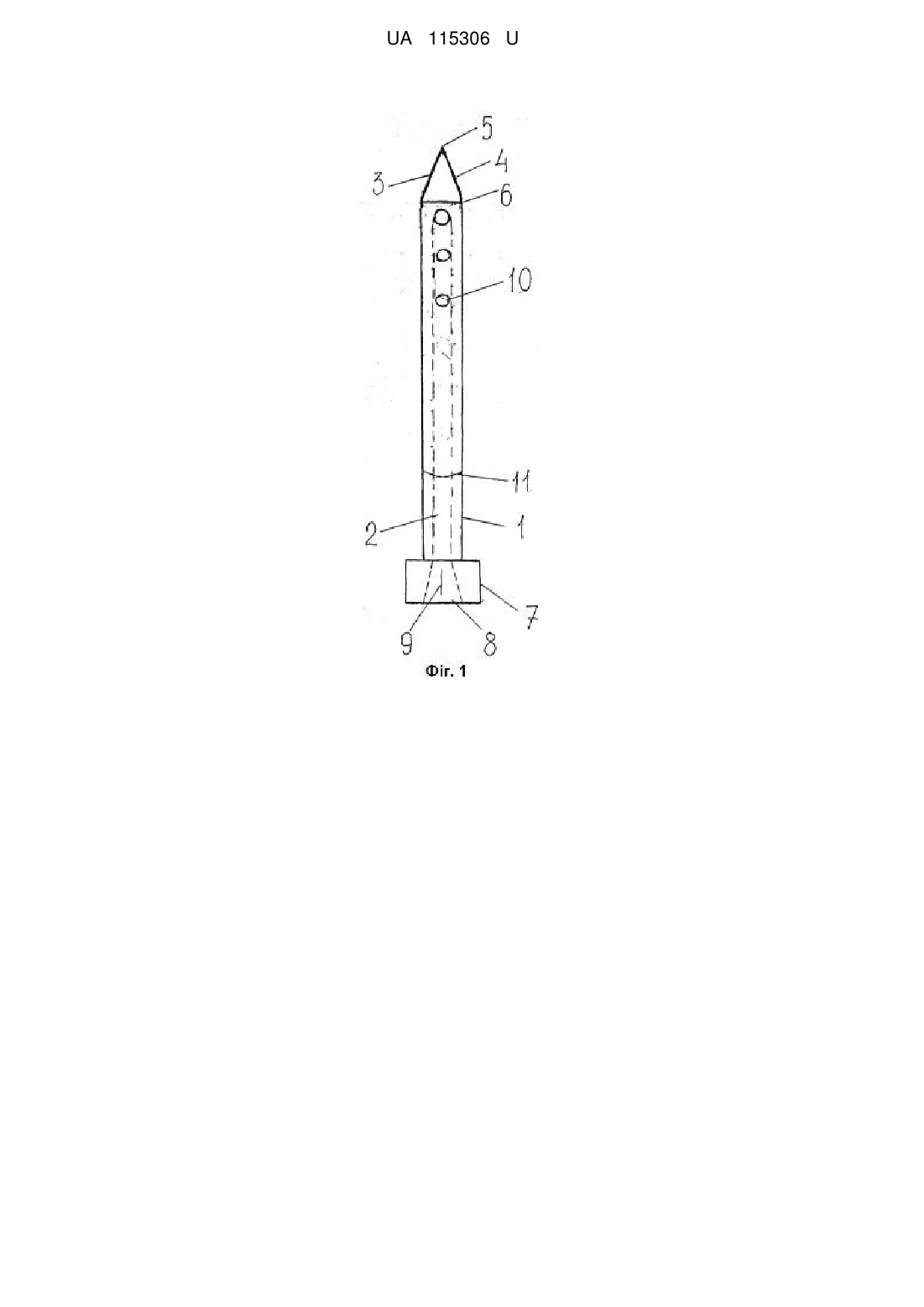

Формула / Реферат

Великий конусоподібний атравматичний пристрій з концентричним каналом для введення лікувальних засобів, що містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором, причому заокрулення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки; з проксимального кінця трубка оснащена муфтою для з'єднання з шприцом, який відрізняється тим, що пристрій має довжину 150,0 мм та умовно розділений на два фрагменти: дистальний функціональний з округлими отворами на тонкостінній трубці - 2/3, проксимальний провідниковий - 1/3 пристрою; вивідні отвори локалізуються на передній, лівій, задній та правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів, і розміщені спіралеподібно на певній відстані один від одного на стінках тонкостінної труби, муфта містить мітку, що орієнтована на зменшений еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу; трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини.

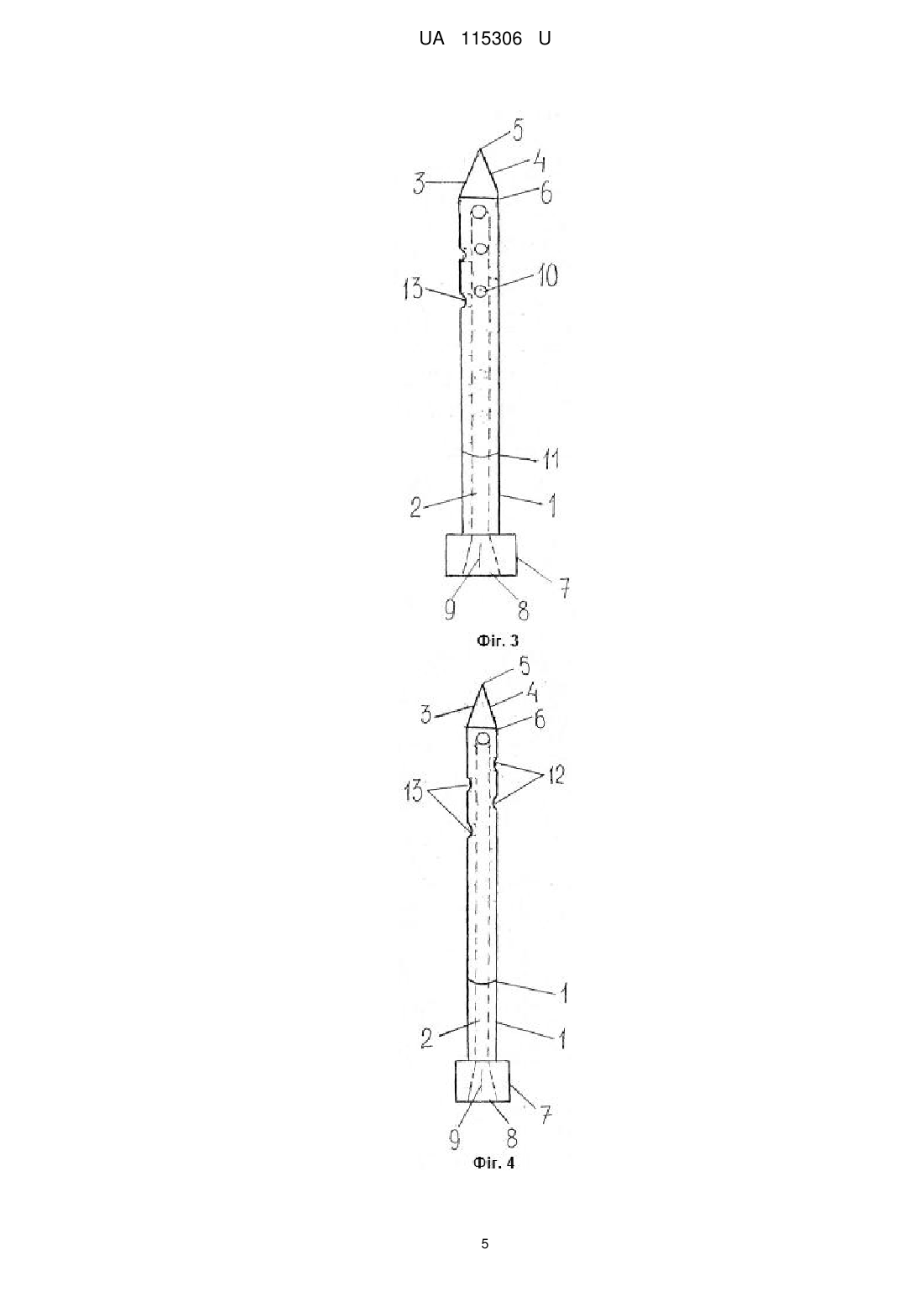

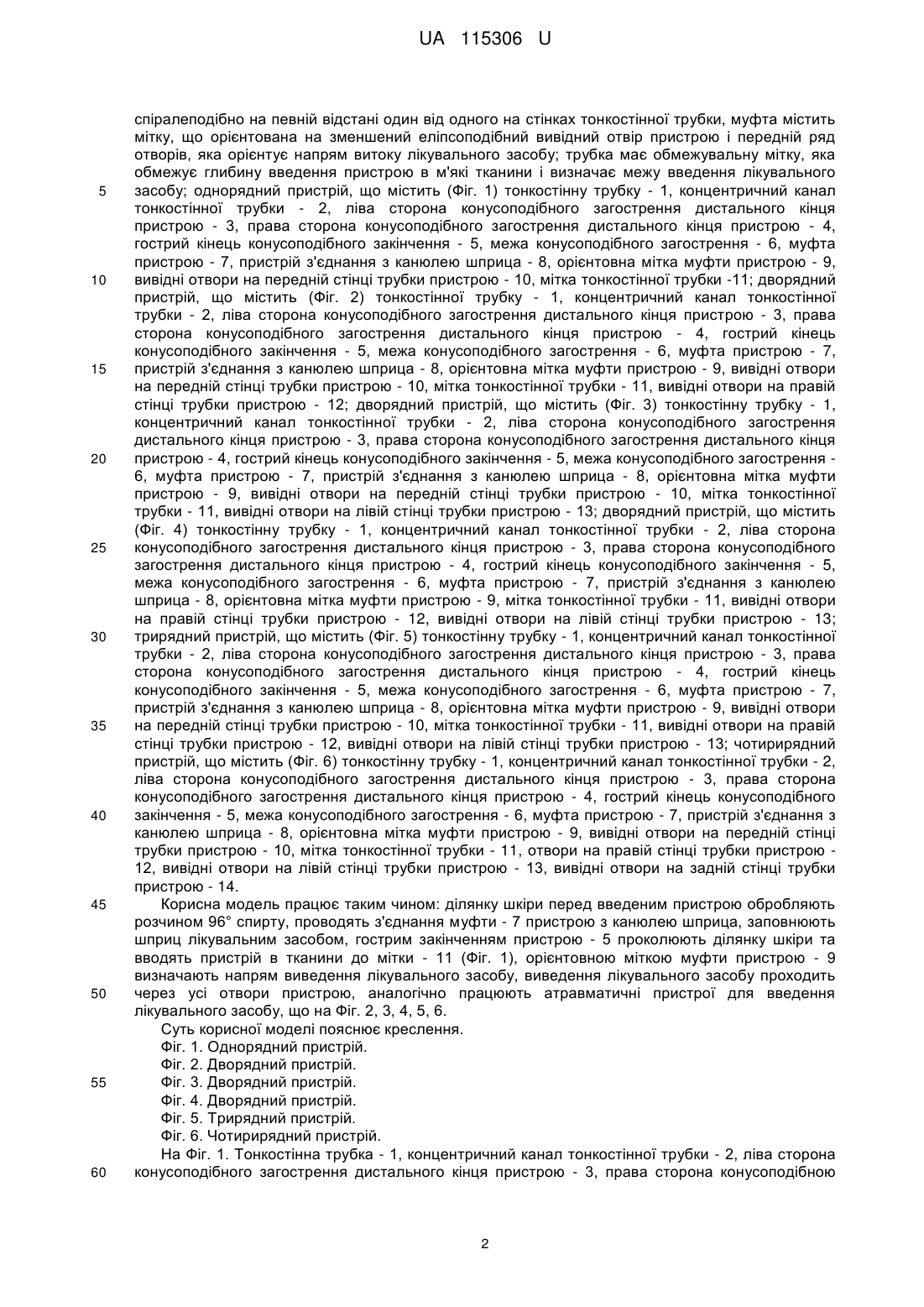

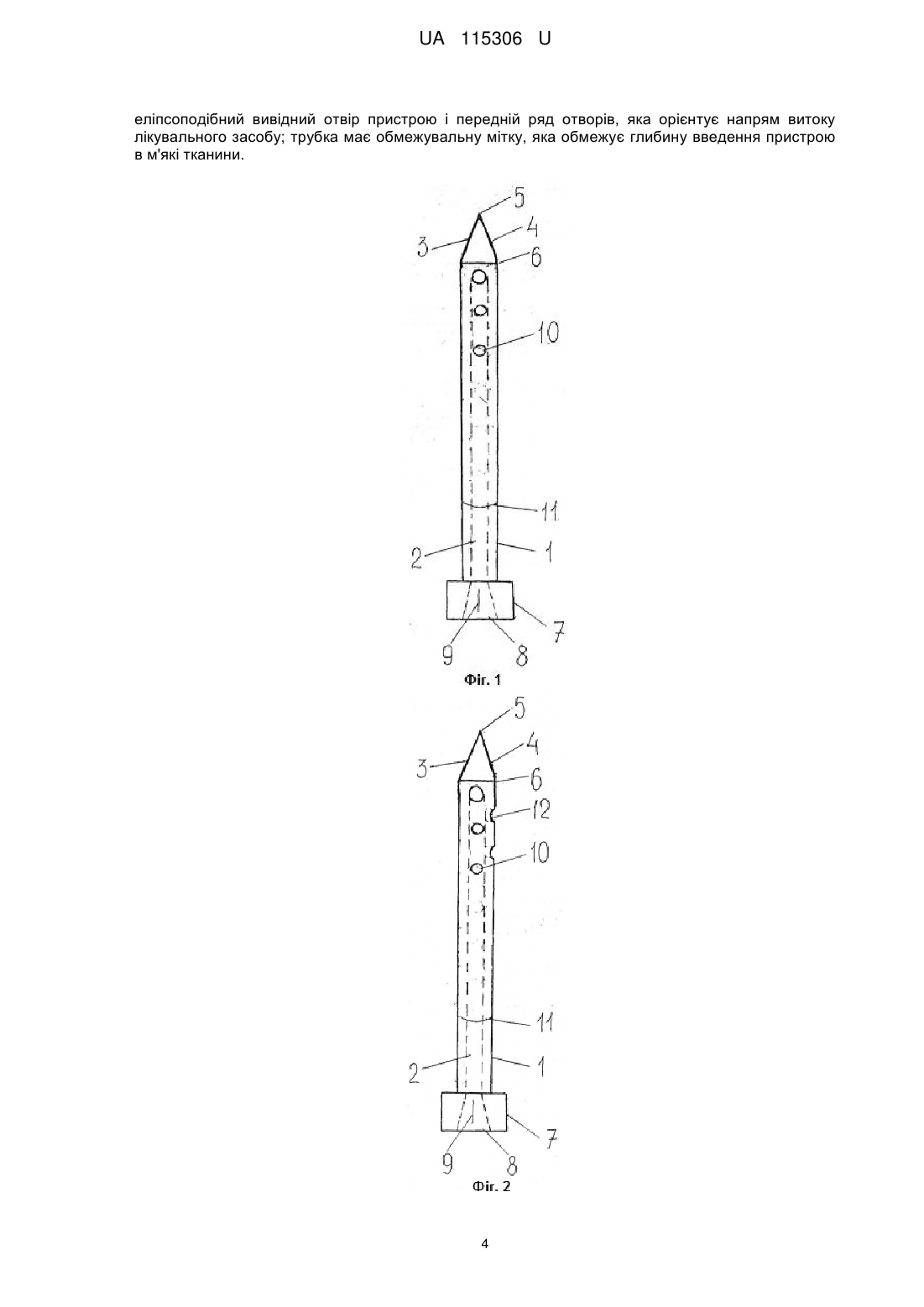

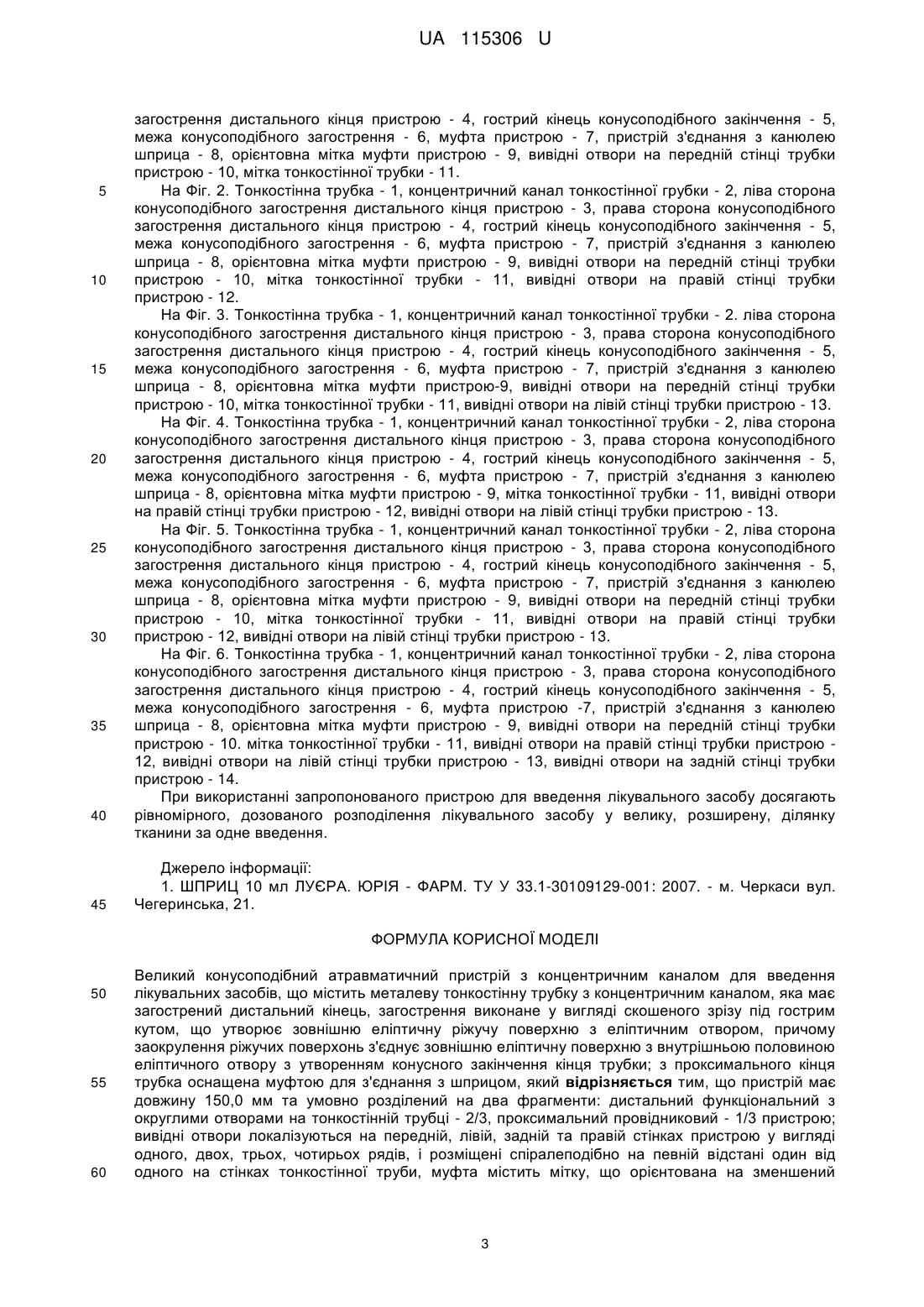

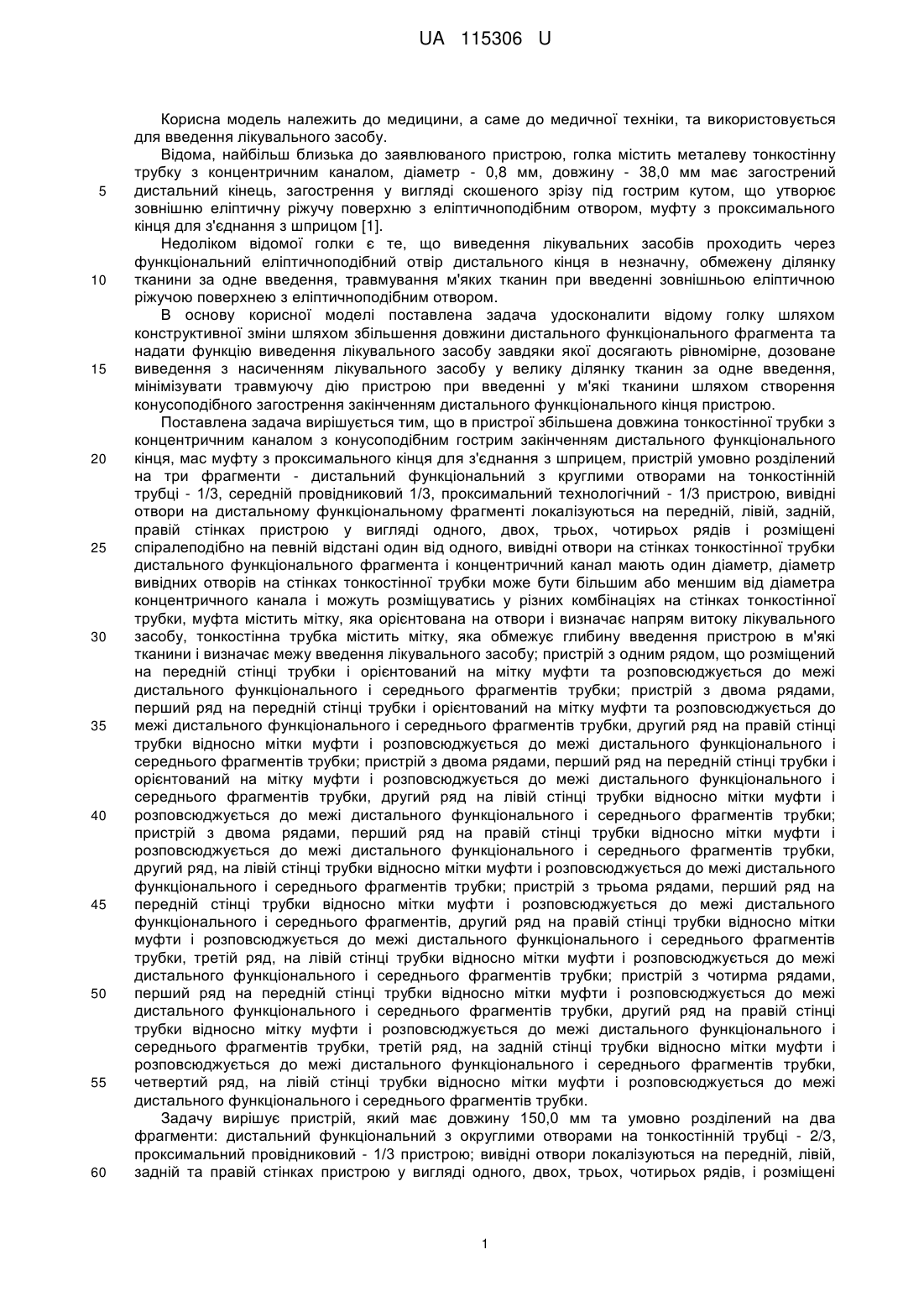

Текст

Реферат: Великий конусоподібний атравматичний пристрій з концентричним каналом для введення лікувальних засобів містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором. Заокрулення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки: з проксимального кінця трубка оснащена муфтою для з'єднання з шприцом. Пристрій має довжину 150,0 мм та умовно розділений на два фрагменти: дистальний функціональний з округлими отворами на тонкостінній трубці - 2/3, проксимальний провідниковий - 1/3 пристрою; вивідні отвори локалізуються на передній, лівій, задній та правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів, і розміщені спіралеподібно на певній відстані один від одного на стінках тонкостінної труби. Муфта містить мітку, що орієнтована на зменшений еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу; трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. UA 115306 U (54) ВЕЛИКИЙ КОНУСОПОДІБНИЙ АТРАВМАТИЧНИЙ ПРИСТРІЙ З КОНЦЕНТРИЧНИМ КАНАЛОМ ДЛЯ ВВЕДЕННЯ ЛІКУВАЛЬНИХ ЗАСОБІВ UA 115306 U UA 115306 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. Відома, найбільш близька до заявлюваного пристрою, голка містить металеву тонкостінну трубку з концентричним каналом, діаметр - 0,8 мм, довжину - 38,0 мм має загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичноподібним отвором, муфту з проксимального кінця для з'єднання з шприцом [1]. Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліптичноподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення, травмування м'яких тканин при введенні зовнішньою еліптичною ріжучою поверхнею з еліптичноподібним отвором. В основу корисної моделі поставлена задача удосконалити відому голку шляхом конструктивної зміни шляхом збільшення довжини дистального функціонального фрагмента та надати функцію виведення лікувального засобу завдяки якої досягають рівномірне, дозоване виведення з насиченням лікувального засобу у велику ділянку тканин за одне введення, мінімізувати травмуючу дію пристрою при введенні у м'які тканини шляхом створення конусоподібного загострення закінченням дистального функціонального кінця пристрою. Поставлена задача вирішується тим, що в пристрої збільшена довжина тонкостінної трубки з концентричним каналом з конусоподібним гострим закінченням дистального функціонального кінця, мас муфту з проксимального кінця для з'єднання з шприцем, пристрій умовно розділений на три фрагменти - дистальний функціональний з круглими отворами на тонкостінній трубці - 1/3, середній провідниковий 1/3, проксимальний технологічний - 1/3 пристрою, вивідні отвори на дистальному функціональному фрагменті локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені спіралеподібно на певній відстані один від одного, вивідні отвори на стінках тонкостінної трубки дистального функціонального фрагмента і концентричний канал мають один діаметр, діаметр вивідних отворів на стінках тонкостінної трубки може бути більшим або меншим від діаметра концентричного канала і можуть розміщуватись у різних комбінаціях на стінках тонкостінної трубки, муфта містить мітку, яка орієнтована на отвори і визначає напрям витоку лікувального засобу, тонкостінна трубка містить мітку, яка обмежує глибину введення пристрою в м'які тканини і визначає межу введення лікувального засобу; пристрій з одним рядом, що розміщений на передній стінці трубки і орієнтований на мітку муфти та розповсюджується до межі дистального функціонального і середнього фрагментів трубки; пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на мітку муфти та розповсюджується до межі дистального функціонального і середнього фрагментів трубки, другий ряд на правій стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки; пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на мітку муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки, другий ряд на лівій стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки; пристрій з двома рядами, перший ряд на правій стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки, другий ряд, на лівій стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки; пристрій з трьома рядами, перший ряд на передній стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів, другий ряд на правій стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки, третій ряд, на лівій стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки; пристрій з чотирма рядами, перший ряд на передній стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки, другий ряд на правій стінці трубки відносно мітку муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки, третій ряд, на задній стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки, четвертий ряд, на лівій стінці трубки відносно мітки муфти і розповсюджується до межі дистального функціонального і середнього фрагментів трубки. Задачу вирішує пристрій, який має довжину 150,0 мм та умовно розділений на два фрагменти: дистальний функціональний з округлими отворами на тонкостінній трубці - 2/3, проксимальний провідниковий - 1/3 пристрою; вивідні отвори локалізуються на передній, лівій, задній та правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів, і розміщені 1 UA 115306 U 5 10 15 20 25 30 35 40 45 50 55 60 спіралеподібно на певній відстані один від одного на стінках тонкостінної трубки, муфта містить мітку, що орієнтована на зменшений еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу; трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини і визначає межу введення лікувального засобу; однорядний пристрій, що містить (Фіг. 1) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки -11; дворядний пристрій, що містить (Фіг. 2) тонкостінної трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою - 12; дворядний пристрій, що містить (Фіг. 3) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на лівій стінці трубки пристрою - 13; дворядний пристрій, що містить (Фіг. 4) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13; трирядний пристрій, що містить (Фіг. 5) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13; чотирирядний пристрій, що містить (Фіг. 6) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 14. Корисна модель працює таким чином: ділянку шкіри перед введеним пристрою обробляють розчином 96° спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (Фіг. 1), орієнтовною міткою муфти пристрою - 9 визначають напрям виведення лікувального засобу, виведення лікувального засобу проходить через усі отвори пристрою, аналогічно працюють атравматичні пристрої для введення лікувального засобу, що на Фіг. 2, 3, 4, 5, 6. Суть корисної моделі пояснює креслення. Фіг. 1. Однорядний пристрій. Фіг. 2. Дворядний пристрій. Фіг. 3. Дворядний пристрій. Фіг. 4. Дворядний пристрій. Фіг. 5. Трирядний пристрій. Фіг. 6. Чотирирядний пристрій. На Фіг. 1. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібною 2 UA 115306 U 5 10 15 20 25 30 35 40 45 загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11. На Фіг. 2. Тонкостінна трубка - 1, концентричний канал тонкостінної грубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою - 12. На Фіг. 3. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2. ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою-9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на лівій стінці трубки пристрою - 13. На Фіг. 4. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13. На Фіг. 5. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13. На Фіг. 6. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою -7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10. мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 14. При використанні запропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розподілення лікувального засобу у велику, розширену, ділянку тканини за одне введення. Джерело інформації: 1. ШПРИЦ 10 мл ЛУЄРА. ЮРІЯ - ФАРМ. ТУ У 33.1-30109129-001: 2007. - м. Черкаси вул. Чегеринська, 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Великий конусоподібний атравматичний пристрій з концентричним каналом для введення лікувальних засобів, що містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором, причому заокрулення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки; з проксимального кінця трубка оснащена муфтою для з'єднання з шприцом, який відрізняється тим, що пристрій має довжину 150,0 мм та умовно розділений на два фрагменти: дистальний функціональний з округлими отворами на тонкостінній трубці - 2/3, проксимальний провідниковий - 1/3 пристрою; вивідні отвори локалізуються на передній, лівій, задній та правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів, і розміщені спіралеподібно на певній відстані один від одного на стінках тонкостінної труби, муфта містить мітку, що орієнтована на зменшений 3 UA 115306 U еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу; трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. 4 UA 115306 U 5 UA 115306 U 6 UA 115306 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A61M 5/32

Мітки: введення, пристрій, засобів, лікувальних, великий, каналом, концентричним, атравматичний, конусоподібний
