Атравматичний пристрій з концентричним каналом для введення лікувального засобу внутрішньошкірно

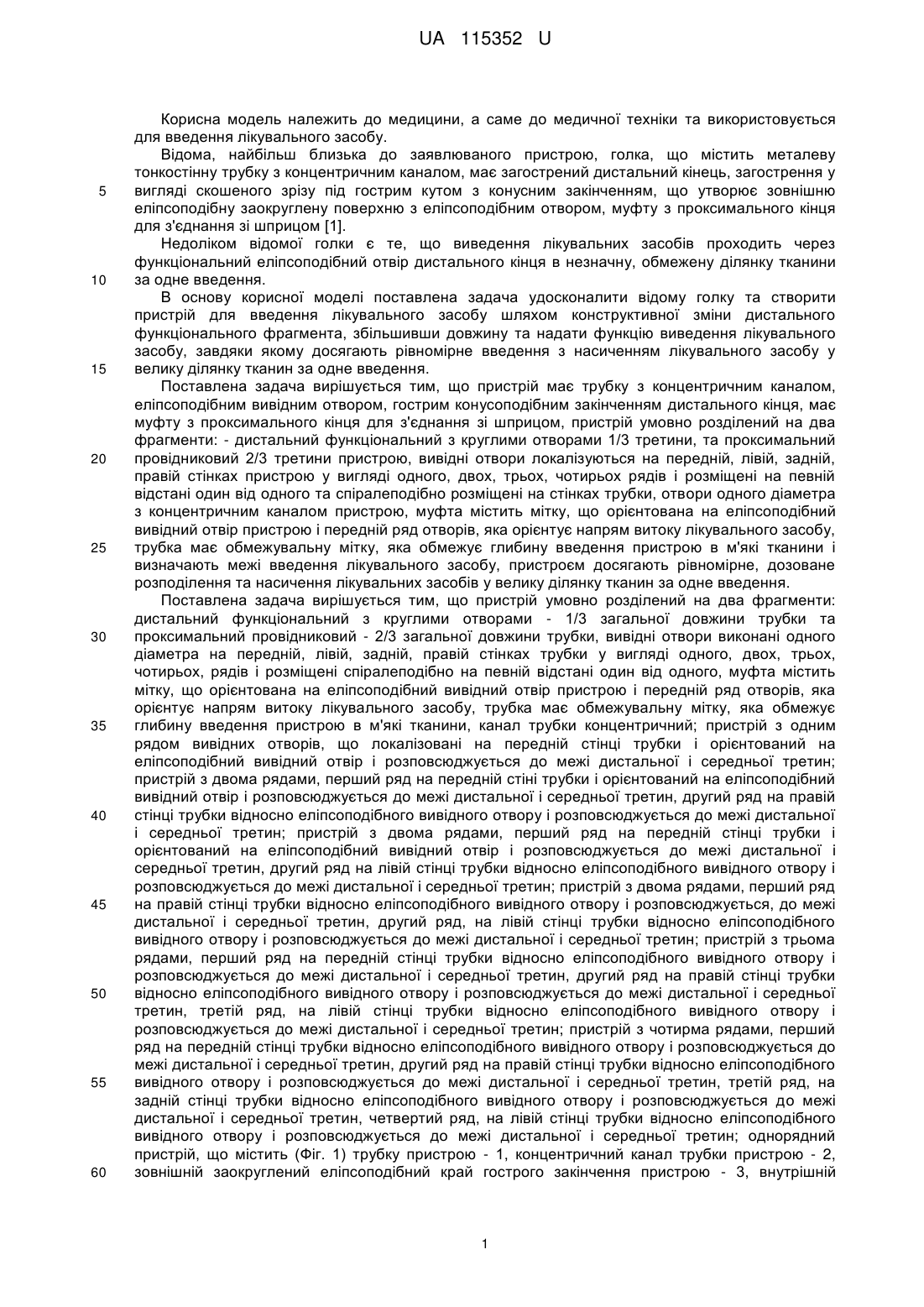

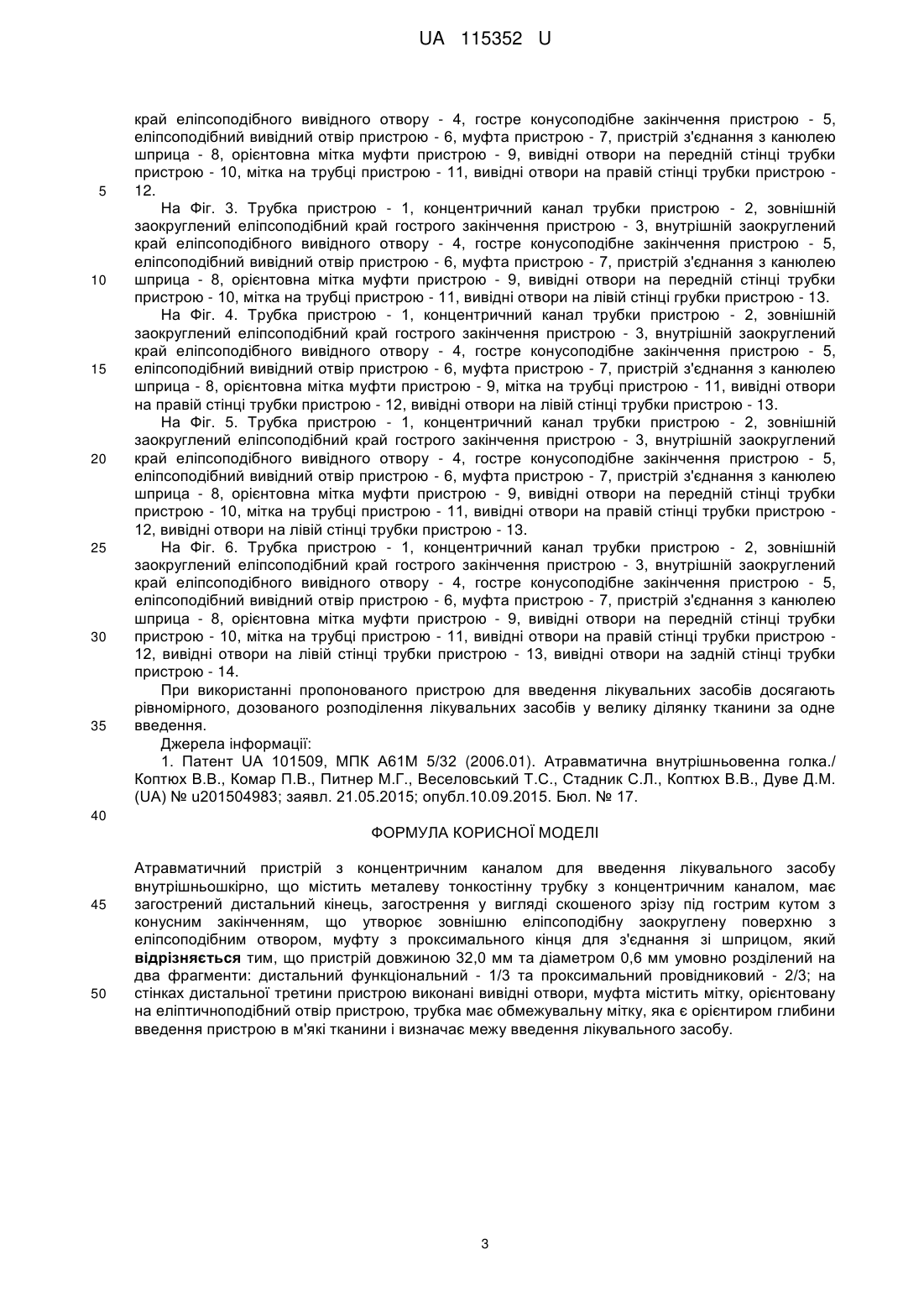

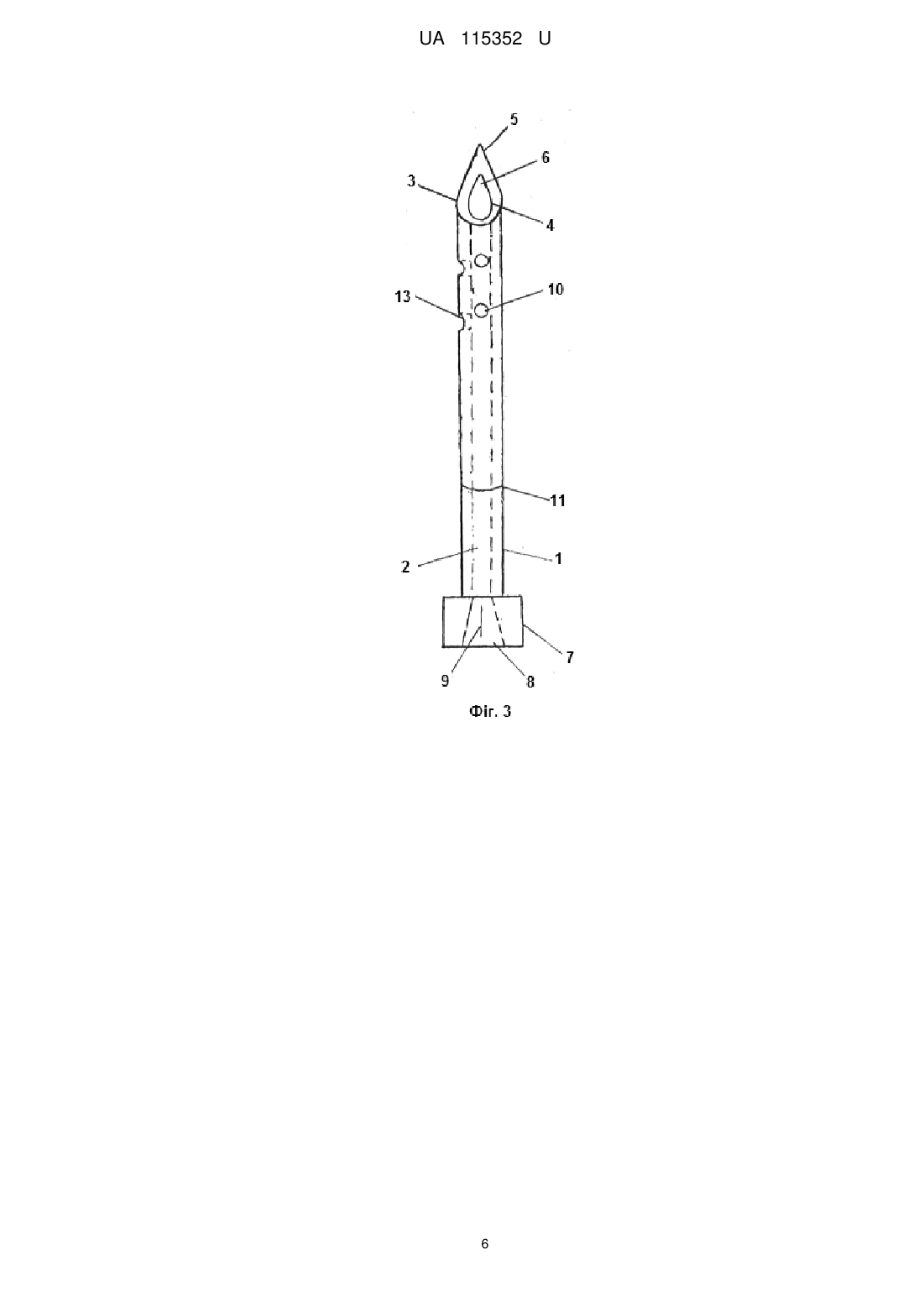

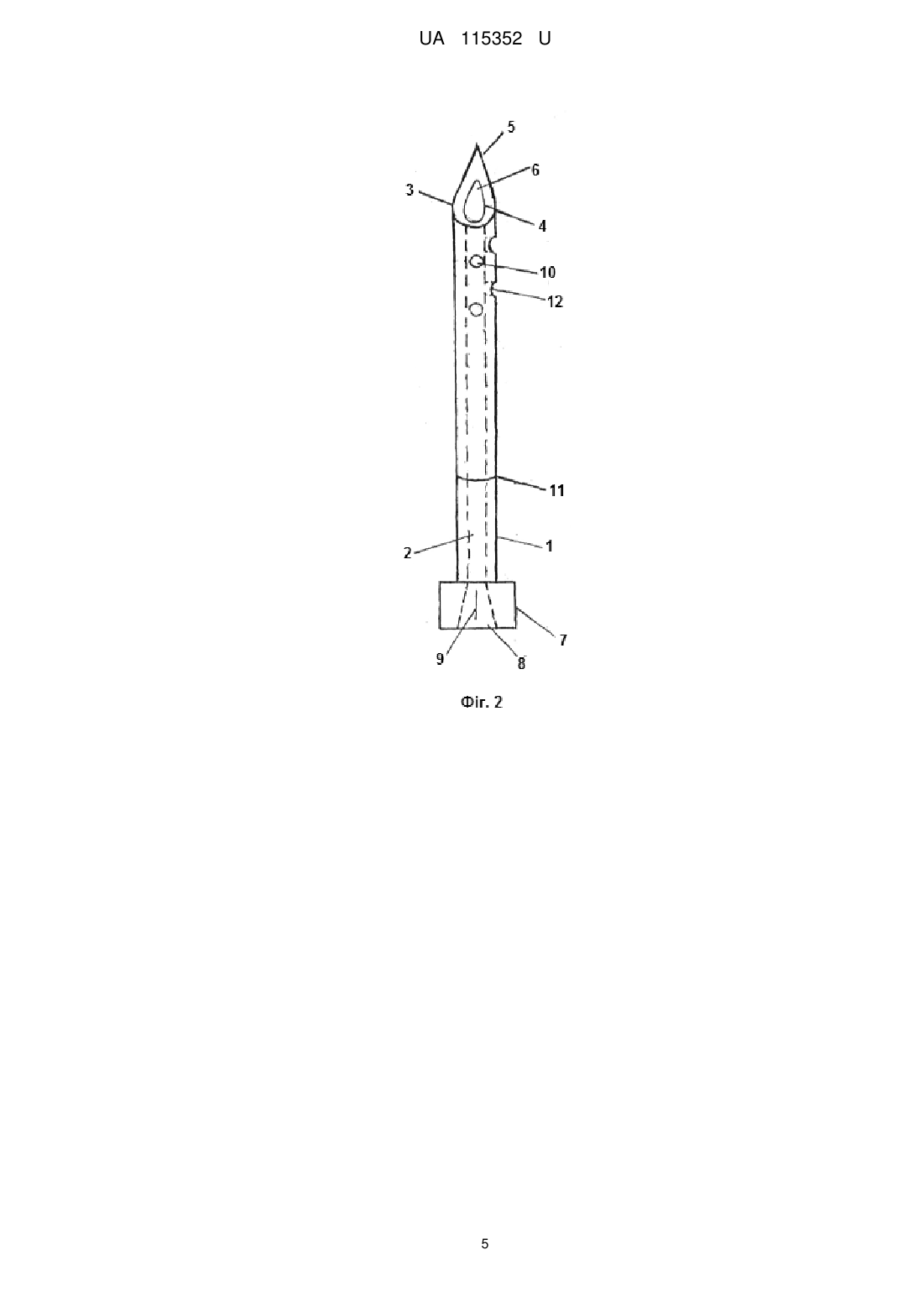

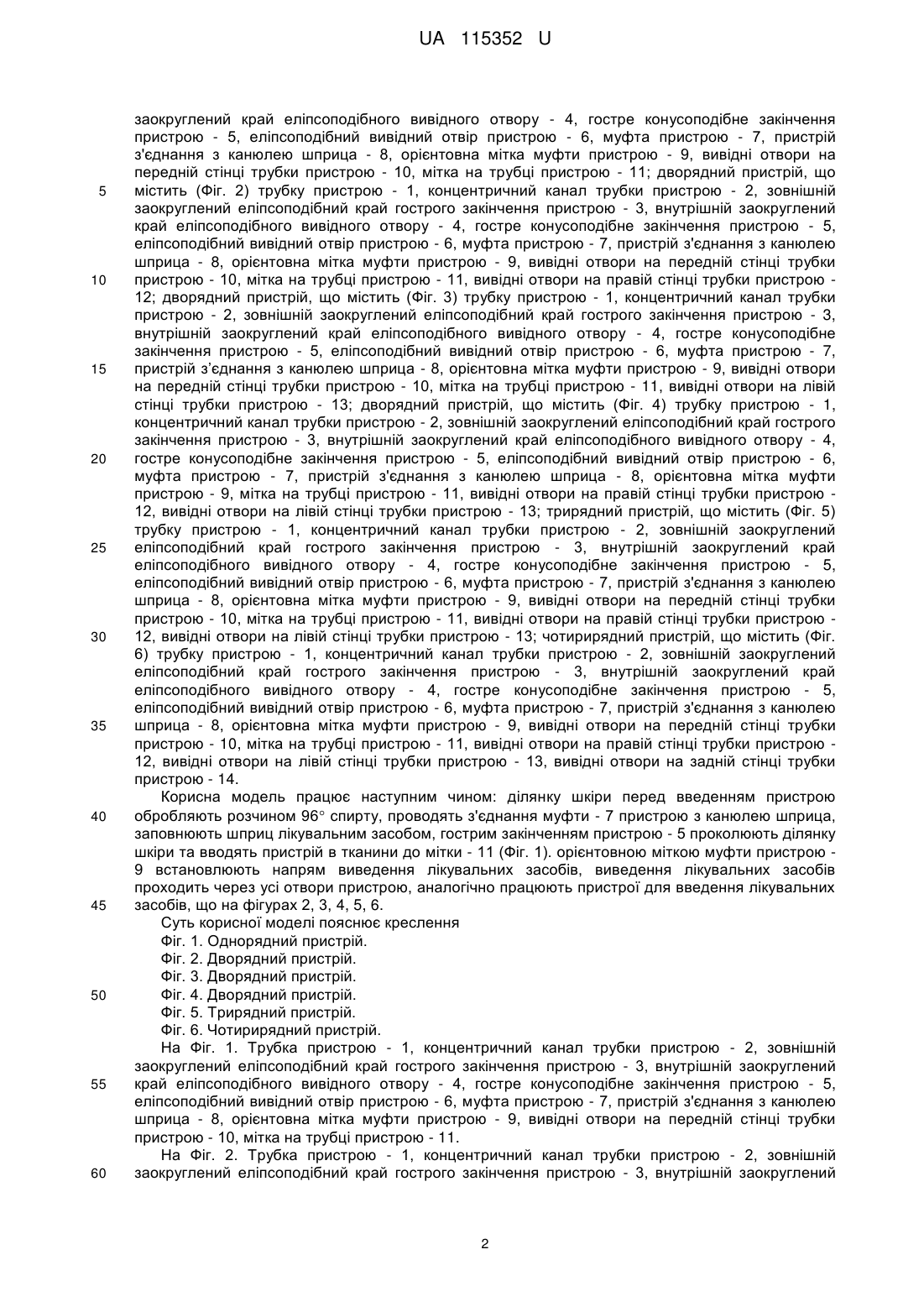

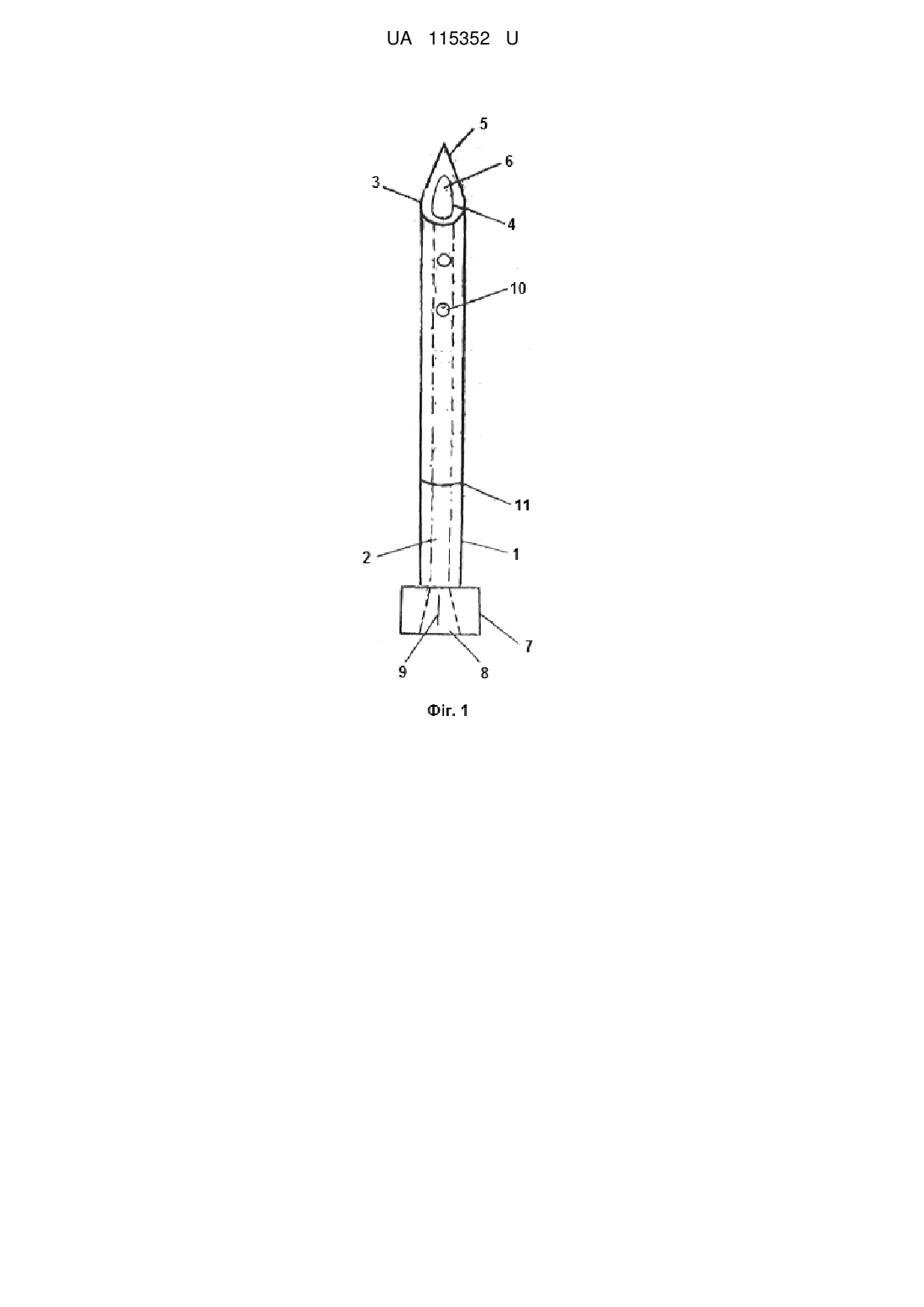

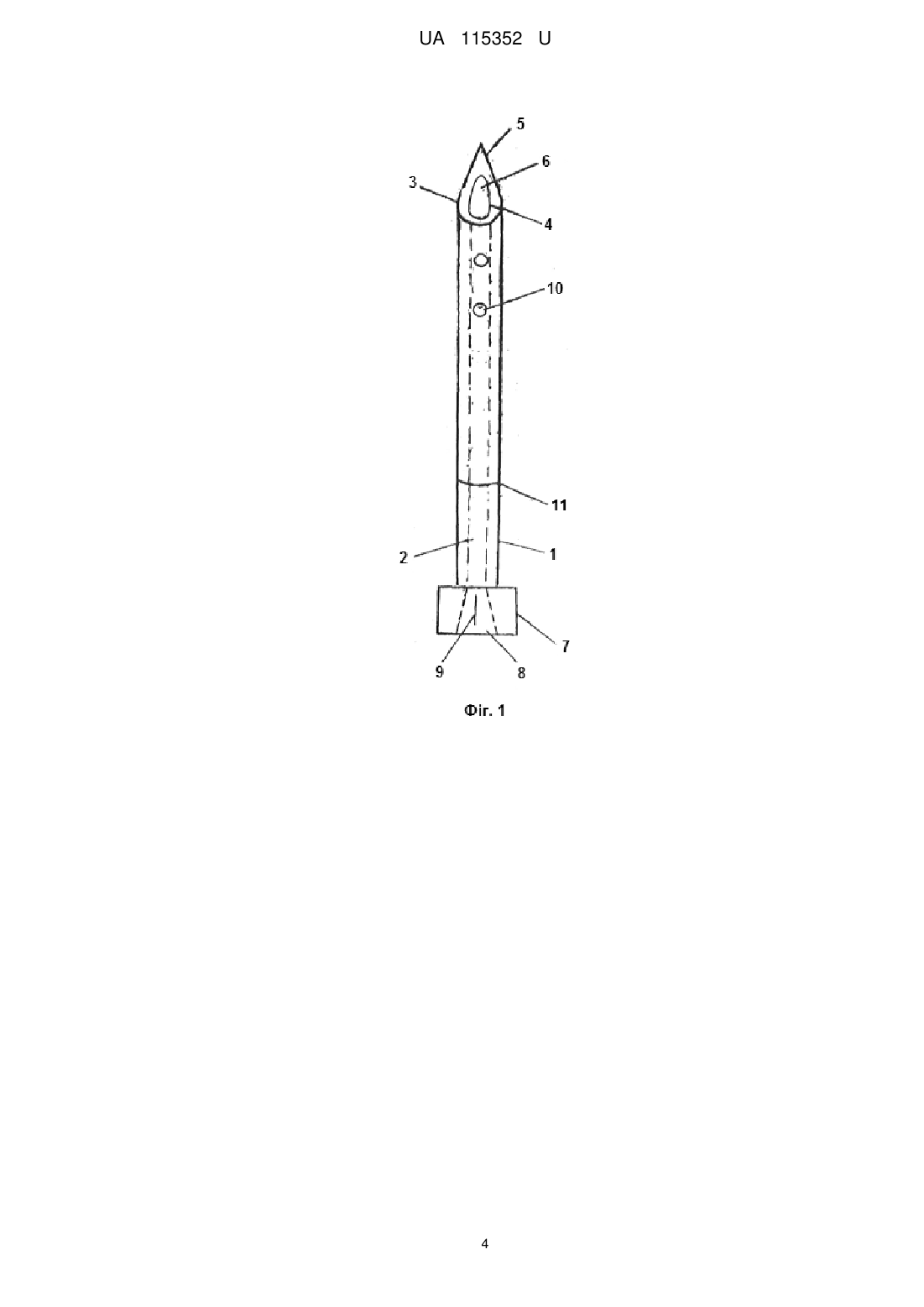

Реферат: Атравматичний пристрій з концентричним каналом для введення лікувального засобу внутрішньошкірно містить металеву тонкостінну трубку з концентричним каналом, має загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом з конусним закінченням, що утворює зовнішню еліпсоподібну заокруглену поверхню з еліпсоподібним отвором, муфту з проксимального кінця для з'єднання зі шприцом. Пристрій довжиною 32,0 мм та діаметром 0,6 мм, умовно розділений на два фрагменти: дистальний функціональний - 1/3 та проксимальний провідниковий - 2/3. На стінках дистальної третини пристрою виконані вивідні отвори. Муфта містить мітку, орієнтовану на еліптичноподібний отвір пристрою. Трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межу введення лікувального засобу. UA 115352 U (54) АТРАВМАТИЧНИЙ ПРИСТРІЙ З КОНЦЕНТРИЧНИМ КАНАЛОМ ДЛЯ ВВЕДЕННЯ ЛІКУВАЛЬНОГО ЗАСОБУ ВНУТРІШНЬОШКІРНО UA 115352 U UA 115352 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується для введення лікувального засобу. Відома, найбільш близька до заявлюваного пристрою, голка, що містить металеву тонкостінну трубку з концентричним каналом, має загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом з конусним закінченням, що утворює зовнішню еліпсоподібну заокруглену поверхню з еліпсоподібним отвором, муфту з проксимального кінця для з'єднання зі шприцом [1]. Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліпсоподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувального засобу шляхом конструктивної зміни дистального функціонального фрагмента, збільшивши довжину та надати функцію виведення лікувального засобу, завдяки якому досягають рівномірне введення з насиченням лікувального засобу у велику ділянку тканин за одне введення. Поставлена задача вирішується тим, що пристрій має трубку з концентричним каналом, еліпсоподібним вивідним отвором, гострим конусоподібним закінченням дистального кінця, має муфту з проксимального кінця для з'єднання зі шприцом, пристрій умовно розділений на два фрагменти: - дистальний функціональний з круглими отворами 1/3 третини, та проксимальний провідниковий 2/3 третини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметра з концентричним каналом пристрою, муфта містить мітку, що орієнтована на еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини і визначають межі введення лікувального засобу, пристроєм досягають рівномірне, дозоване розподілення та насичення лікувальних засобів у велику ділянку тканин за одне введення. Поставлена задача вирішується тим, що пристрій умовно розділений на два фрагменти: дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки та проксимальний провідниковий - 2/3 загальної довжини трубки, вивідні отвори виконані одного діаметра на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів і розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, канал трубки концентричний; пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки і орієнтований на еліпсоподібний вивідний отвір і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на передній стіні трубки і орієнтований на еліпсоподібний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на еліпсоподібний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується, до межі дистальної і середньої третин, другий ряд, на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з трьома рядами, перший ряд на передній стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд, на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з чотирма рядами, перший ряд на передній стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд, на задній стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин, четвертий ряд, на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до межі дистальної і середньої третин; однорядний пристрій, що містить (Фіг. 1) трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній 1 UA 115352 U 5 10 15 20 25 30 35 40 45 50 55 60 заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11; дворядний пристрій, що містить (Фіг. 2) трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12; дворядний пристрій, що містить (Фіг. 3) трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з’єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на лівій стінці трубки пристрою - 13; дворядний пристрій, що містить (Фіг. 4) трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13; трирядний пристрій, що містить (Фіг. 5) трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13; чотирирядний пристрій, що містить (Фіг. 6) трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 14. Корисна модель працює наступним чином: ділянку шкіри перед введенням пристрою обробляють розчином 96 спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (Фіг. 1). орієнтовною міткою муфти пристрою 9 встановлюють напрям виведення лікувальних засобів, виведення лікувальних засобів проходить через усі отвори пристрою, аналогічно працюють пристрої для введення лікувальних засобів, що на фігурах 2, 3, 4, 5, 6. Суть корисної моделі пояснює креслення Фіг. 1. Однорядний пристрій. Фіг. 2. Дворядний пристрій. Фіг. 3. Дворядний пристрій. Фіг. 4. Дворядний пристрій. Фіг. 5. Трирядний пристрій. Фіг. 6. Чотирирядний пристрій. На Фіг. 1. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11. На Фіг. 2. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений 2 UA 115352 U 5 10 15 20 25 30 35 край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12. На Фіг. 3. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на лівій стінці грубки пристрою - 13. На Фіг. 4. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13. На Фіг. 5. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13. На Фіг. 6. Трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній заокруглений еліпсоподібний край гострого закінчення пристрою - 3, внутрішній заокруглений край еліпсоподібного вивідного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка на трубці пристрою - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 14. При використанні пропонованого пристрою для введення лікувальних засобів досягають рівномірного, дозованого розподілення лікувальних засобів у велику ділянку тканини за одне введення. Джерела інформації: 1. Патент UA 101509, МПК А61М 5/32 (2006.01). Атравматична внутрішньовенна голка./ Коптюх В.В., Комар П.В., Питнер М.Г., Веселовський Т.С., Стадник С.Л., Коптюх В.В., Дуве Д.М. (UA) № u201504983; заявл. 21.05.2015; опубл.10.09.2015. Бюл. № 17. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Атравматичний пристрій з концентричним каналом для введення лікувального засобу внутрішньошкірно, що містить металеву тонкостінну трубку з концентричним каналом, має загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом з конусним закінченням, що утворює зовнішню еліпсоподібну заокруглену поверхню з еліпсоподібним отвором, муфту з проксимального кінця для з'єднання зі шприцом, який відрізняється тим, що пристрій довжиною 32,0 мм та діаметром 0,6 мм умовно розділений на два фрагменти: дистальний функціональний - 1/3 та проксимальний провідниковий - 2/3; на стінках дистальної третини пристрою виконані вивідні отвори, муфта містить мітку, орієнтовану на еліптичноподібний отвір пристрою, трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межу введення лікувального засобу. 3 UA 115352 U 4 UA 115352 U 5 UA 115352 U 6 UA 115352 U 7 UA 115352 U 8 UA 115352 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
